Крепеж для строительства каркасных домов – какой из них лучше

Выбор в пользу гвоздей

Эти изделия имеют многовековую историю использования в строительстве деревянных зданий. При вбивании гвоздя в дерево происходит раздвижение его волокон и плотное обжатие металла. Даже гладкий гвоздь обеспечивает достаточно плотную фиксацию деталей. Что касается нагрузки на сдвиг, то сломать гвоздь практически невозможно. Он может погнуться, но не лопнуть. Скорее треснет брус или доска. Чтобы обеспечить надежную фиксацию на отрыв, необходимо использовать гвозди с резьбой или насечками. Такие изделия работают не хуже дорогостоящих саморезов.

Рассмотрим, какие гвозди можно использовать на различных этапах строительства:

1. При создании перекрытия. Как правило, создается многослойный пирог из досок и бруса. Лаги могут иметь толщину до 150 мм. Крепить их к балкам нужно гладкими гвоздями длиной 200-250 мм. Прибивать половые доски к лагам нужно винтовыми гвоздями, длина которых в 2 раза больше толщины доски.
2. При монтаже каркаса. Собирают его из бруса сечением 110х50 мм. Лучшим выбором для скрепления таких фрагментов являются гвозди 100 мм с насечками.
3. При монтаже обшивки. Толщина щитов для внутренней и внешней обшивки варьируется в пределах 20-30 мм. Оптимальным вариантом является использование 60 мм гвоздей с насечками или резьбой.
4. При обшивке вагонкой или блок-хаусом. Чтобы не портить внешний вид обшивки метизами, целесообразно воспользоваться гвоздями без шляпок. Длина таких изделий должна быть на 2-3 см больше толщины обшивки.
5. При монтаже окон. Гвозди используются только в том случае, если оконные рамы крепятся к стенам с помощью пластин. Если выполняется сквозное крепление, то используются длинные саморезы или анкерные болты.

При работе с гвоздями необходимо использовать молотки разного веса и конфигурации. Для забивания гвоздей длиной 100-200 мм необходимо иметь инструмент весом от 1 кг. Изделия средней длины (50-100 мм) нужно забивать молотком весом 300-500 г. При работе с метизами для отделки вполне достаточно маленького молотка весом 100-200 г. Покупать гвозди лучше оптом.

Узлами каркасного дома называют важные места, которые нужно обязательно строить определенным образом, чтобы они выполняли роль, которая в них заложена технологией.

Несколько догм каркасного домостроения.

1. Каркасный дом должен собираться на гвозди. Любые заявления, что его можно собирать на саморезы или уголки — ненужные мифы для каркасного домостроения. Строители всего мира строят каркасные дома на гвоздях(если не считать японцев, которые строят их на огромных деревянных штифтах и из огромного бруса, но не на саморезах же). Строители — халтурщики попытаются убедить вас в обратном, но вы им не верьте. Верьте мне и строительным кодам.

2. В каркасном доме практически не используются железные уголки. Они там не нужны. Исключением является работа с фермами, где те используются для удобства их установки. Это правило не касается стальных “башмаков”, которые применяются для подвеса лаг дома или террасы на балки “сбоку”. Хотя и это соединение можно часто заменить на соединение “на опорную доску”.

3. Для каркасного дома используются гвозди 90 мм (каркас) и 60-70 мм (пол и обшивка). Гвозди больших размеров не требуется даже при работе с доской толщиной 50 мм и тем более, если у вас каркасный дом из доски 40 мм толщиной. Перестраховка с использованием гвоздей больших размеров не нужна и приводит лишь к увеличению стоимости дома.

Итак, перейдем к конкретным узлам и гвоздевому бою в них.

Типы крепления лагов к брусьям

Лаги являются несущим основанием для пола. Они испытывают большие нагрузки, поэтому крепление их к брусьям должно быть прочным и надежным. Используют несколько вариантов.

Крепление лагов к брусьям должно быть прочным.

С опорой на брусок

К боковой стороне обвязки снизу прикручивают саморезами или прибивают длинными гвоздями брусок, служащий опорой для лаги. После установки на место ее дополнительно фиксируют уголками, чтобы исключить боковое смещение.

С помощью металлоконструкций

В этом варианте опора отсутствует, лагу удерживает только крепеж.

Чаще всего используют такие детали:

1. Перфорированные кронштейны. Бывают прямыми и Г-образными. Сажаются на саморезы диаметром не менее 3 мм.
2. Уголки. Удерживаются саморезами или анкерными болтами. Этот крепеж чаще других подвержен деформации.
3. П-образные держатели. Прикручиваются шурупами. Лагу вставляют в держатель, как в паз.
4. Пластины. Этот крепеж применяют, если по проекту верхние или нижние грани лаги и бруса лежат в одной плоскости. Пластину удерживают болтами, пронизывающими брус насквозь.

С опорой на обвязку

В этом варианте лаги просто кладут на брус. Для предотвращения бокового смещения можно вырезать пазы на небольшую глубину. Дополнительно балку фиксируют шурупами или гвоздями.

Лаги кладут на брус, балку фиксируют шурупами.

Поверх лаг укладывают горизонтальные связки, чтобы можно было установить стойки.

Саморезы HARPOON HGP-R Grover для скрепления стальных профилей

В конструкции ЛСТК будем вкручивать саморезы. Расскжу о требованиях,
предъявляемых к этим материалам.

Я использовал саморезы марки Гарпун. Торговая марка «Harpoon»
принадлежит российской компании, а производитель — Китай

Закалка у саморезов Harpoon
— по всему телу самореза, отпуска металла после закалки не делают, поэтому саморез
получается твёрдый, но хрупкий, поэтому очень важно не перекрутить его во время
завинчивания

Металл какой толщины могут пробить саморезы

Саморезы Гарпун имеют насечку под головкой, что предотвращает
их выкручивание.

Закаленная углеродистая сталь SAE 1022, антикоррозийное покрытие
RUSPERT TYPE II

Свойства саморезов Гарпун

• Уменьшенная высота головки самореза
• Гроверная насечка под головкой самореза предотвращает выкручивание из конструкции
• Закаленная углеродистая сталь SAE 1022, антикоррозийное покрытие RUSPERT
  TYPE II

Саморез торговой марки HARPOON Grover для скрепления легких тонкостенных
металлоконструкций с плоской головой и гроверной насечкой, со сверлом, сталь SAE
1022, антикоррозийное покрытие «Ruspert». Количество в упаковке 1000 штук. HARPOON
HGP-R 4,8*19 . Саморезы HARPOON HR-R, HR-R-Z14 для доборных элементов и скрепления
профлистов между собой

Расфасовка:

Опоры и держатели балок

Держатели и опоры для бруса применяются при обустройстве всех типов перекрытий и стропильной системы. Специализированные опоры для балок имеют монолитную конструкцию, рассчитаны на конкретное сечение бруса и предусматривают раскрытую или закрытую схему расположения монтажных площадок под крепеж. Универсальная модификация опоры состоит из двух элементов (правого и левого) и позволяет закрепить балку любого диаметра.

При необходимости выполнить соединение балки, которая расположена на другом несущем элементе или стене, применяют универсальные Z-образный или S-образный (правый, левый) держатели. Одна перфорированная плоскость держателя крепится к балке, другая – к несущей опоре.

Стойки в каркасном строительстве

Схема утепления стены каркасного дома.

После того как уложен нижний венец здания, наступает очередь установки стоек для внешних стен. Для них подойдут доски размером 200х50 мм. Главное в этой конструкции – стойки для будущих оконных проемов и двери.

Крепление этих стоек должно быть жестким. Ширина оконных проемов в основном может быть любой, но специалисты не советуют превышать размер в 1,2 м. Такое увеличение влечет за собой усложнение всей конструкции.

От угловых и вышеназванных стоек производится установка всех остальных, т.е. свободных стоек. Шаг расположения стоек составляет примерно 120 см. Более частое их расположение нецелесообразно, а редкое уменьшит прочность конструкции. Связано это с тем, что любые стойки являются, так называемыми мостами холода. Всем известно, что такой материал, как дерево, не обладает хорошими теплоизолирующими свойствами, если проводить сравнение с пенопластом и другими современными материалами для выполнения теплоизоляции.

Устройство полов в каркасном доме.

Чтобы осуществить надежную фиксацию углов и стоек, подойдут саморезы (75 мм). Простые стойки требуют использования около 5 саморезов, а угловые – 10. Крепить доски саморезами нужно способом на косую. Не нужно выдумывать еще что-то, такой способ фиксации считается достаточным. Вам не потребуется использовать еще и уголки или пластины. Не забудьте, что дальнейшее устройство обрешетки добавит прочности стойкам, так как соединит их между собой очень надежно.

Важным этапом в возведении каркасного дома является установка стоек по уровню. Для начала все углы выставляются по уровню, а затем качественно фиксируются. Второй этап выравнивания будет происходить после того, как будет произведена установка потолочного венца на первом этаже. Крепление стоек выполняется с помощью саморезов (100 мм) через потолочный венец, но уже второго этажа. Будет достаточно всего двух саморезов.

Расчет материала для стоек каркасного дома

Устройство стойки каркасного дома.

В процессе установки и сборки каркаса немалую роль играют стойки. Их сооружают из бруса, досок и брусков. При этом размеры бруска составляют 5*10 см или 10*20 см. Доски должны тоже быть разными. Тонкие не превышают в срезе 2,5 см, а толстые – 5 см. Ширина и того и другого варианта должна в 2 раза превосходить показатели толщины доски. Таким образом, если вы используете для возведения дома доски толщиной в 3 см, то ширина ее должна быть равна как минимум 6 см. Размеры бруса могут корректироваться в зависимости от того, опять же, какой именно утеплитель вы будете использовать для стен, пола и потолка. Достаточно часто строители-самоучки в целях экономии прибегают к сращиванию нескольких досок вместо того, чтобы ими заменить брусок или даже брус.

Итак, толщина стоек будет зависеть от утеплителя. Например, если вы берете утеплитель толщиной не менее 15 см, то стойка тоже должна иметь в разрезе толщину 15 см. Если утеплитель будет тоньше, то достаточно стойки сечением 10*10 см. Не менее важным фактором в процессе подбора материала является то, сколько этажей будет заложено в доме. Если это одноэтажное сооружение, то сечение стоек для каркаса будет равным 15*5 см, при этом использовать можно не обязательно брус, достаточно даже досок с такими размерами. Для возведения двухэтажного каркасного дома без бруса обойтись не получится. Здесь обязательно нужно будет использовать брус сечением 15*10 см. Стойки, предназначенные для расположения в углах конструкции, должны быть еще крепче и мощнее. Так, например, если вы используете для основных стоек доски размерами 15*5 см, то вам потребуется для угловых стоек использовать бруски сечением 15*15 см. Соответственно, при использовании стоек из брусков на 10*5 см вам нужны будут бруски сечением 10*10 см, для того чтобы установить стойки на углах каркаса дома.

Длина стоек зависит от такого показателя, как высота сооружения. Обычно стандартной высотой принято считать расположение потолков от пола в пределах 2,5 м. При этом в отдельных помещениях (в туалете, ванной) можно чуть сократить данную высоту (но не более чем на 0,5 м). Таким образом, определяясь с длиной стоек, необходимо учитывать то, на каком расстоянии от пола будет располагаться потолок, к данному значению прибавить высоту самого пола (сюда входит напольное покрытие и лаги для пола), и не забыть пос

Установка пластикового окна с помощью пластины

Теперь перейдем к вопросу установки пластиковых окон с помощью пластин. Основным достоинством данного способа является сокращение процесса монтажа до минимума, то есть пропадает необходимость демонтажа стеклопакета перед установкой.

К тому же здесь уже не нужно дырявить Ваше окно сквозным анкером, а соответственно не нужно нарушать целостность камер профильной системы, а это, в свою очередь, не даст промерзнуть Вашим стеклопакетам в русскую зиму.

При данном методе установки вероятность растянуть раму пластикового окна сводится к минимуму, что также очень важно. При использовании такого метода установки, многим не нравится то, что крепежные пластины торчат по всему периметру окна, но при грамотной отделке откосов данный недостаток успешно удается скрыть

Если Ваше окно имеет открываемые створки, то при постоянном их открывании – закрывании будут возникать ударные нагрузки на раму пластикового окна, поэтому крепление анкерами намного надежнее. Монтаж окон исключительно на пластины допускается при установке только глухого окна.

Именно поэтому все чаще применяют комбинированное крепление: верхнюю часть рамы крепят пластинами, а нижнюю часть фиксируют анкерами.

Такой способ обеспечивает более точную регулировку окна анкерами и дает возможность наиболее ровно выставить окно по горизонтали и вертикали, а также сократить долю минусов, которые несет за собой установка пластиковых окон только на анкеры!

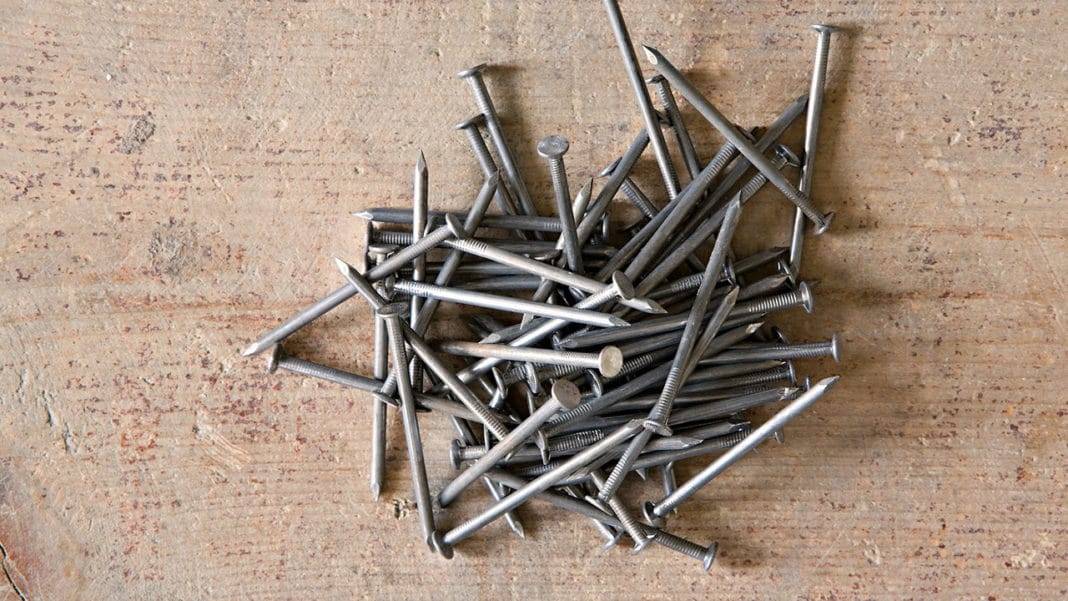

Гвозди

Разумеется, первое, о чем стоит позаботиться застройщику частного дома — приобрести в достаточном количестве гвоздей. Это основной тип крепежа, который пригодится для соединения деревянных конструкций друг с другом.

Разумеется гвозди подойдут не везде. С помощью них можно прибить друг к другу простые плоские доски, а вот более сложные конструктивно элементы лучше прикручивать с помощью шурупов. Длинные винты со специальной резьбой и небольшой головкой идеально подходят для монтажа массивных балок и стропил. Для еще более сложных работ пригодится специальная строительная фурнитура.

Гвозди считаются самым примитивным крепежным элементом. Они же и самые дешевые. Их достаточно легко забить в дерево, и также вытащить. Еще один несомненный плюс гвоздей — возможность их многоразового использования. Их достаточно легко вытащить из дерева при помощи плоскогубцев или задней части головки молотка и использовать снова.

Однако, при работе с этим, казалось бы, простым крепежным элементом, тоже нужно иметь некоторый опыт. Неправильно забитый гвоздь может повредить древесину или выпирать, нарушив ее внешний вид. К тому же стоит учитывать, что лучше покупать гвозди из нержавеющей стали. Да, разумеется, они стоят дороже обычных стальных, однако последние быстро ржавеют, что испортит вид конструкции и может привести даже к изменению цвета древесины.

Виды гвоздей по дереву

Сегодня чаще всего, для стропильных и плотнических работ, используют:

• Гладкие оцинкованные закаленные стальные гвозди, с круглым поперечным сечением и плоскими головками. Как правило, их длина составляет от 2,5 до 30 см, а толщина: от 2 до 9 мм. Гвозди меньшего размера практически не используются в строительстве, как правило их покупают лишь для каких-то вспомогательных задач;
• Скрытые гвозди (без головки). Они получили название скрытых, потому что после забивания они практически не заметны;
• Гофрированные гвозди — это нечто среднее между винтом и традиционным гвоздем. Они лучше вклиниваются в древесину, однако их сложнее вытянуть. Такой крепеж рекомендуется выбирать для крепления досок пола, чтобы со временем швы не ослабли и пол не начал скрипеть.

Кроме того, гвозди подбирают, исходя из толщины древесины. Оптимальное соотношение толщины гвоздя к толщине материала должно составлять 1 к 5. Для сухой или твердой древесины, можно выбрать 1 к 10.

Как правильно забивать гвозди?

Головка гвоздя должна быть полностью утоплена в дерево, однако не слишком глубоко (чтобы ее можно было почувствовать, проведя по ней рукой). При работе с особенно твердыми частями дерева, перед тем, как забить гвоздь, можно сделать тонкое отверстие сверлом.

Имейте ввиду, что забитие гвоздя в уже проделанные швы может ослабить их. В этом месте лучше использовать шуруп или болт. Также учитывайте, что гвоздь лучше всего держится, когда он вбивается перпендикулярно в ту плоскость дерева, по которой идут волокна (вдоль ствола). Если забить гвоздь таким образом не представляется возможным, для большего укрепления соединения можно забивать гвозди под небольшим углом — до 15 градусов.

Есть также среди плотников еще одно правило: на каждое соединение должно быть минимум 4 гвоздя. Это не относится к конструкциям из элементов с небольшим поперечным сечением. Если гвоздь проходит через такой элемент, вы можете согнуть его молотком, отрезать выступающую часть металлической пилой или отшлифовать. Конечно, в этом случае может появится изгиб, но так крепление будет более надежным.

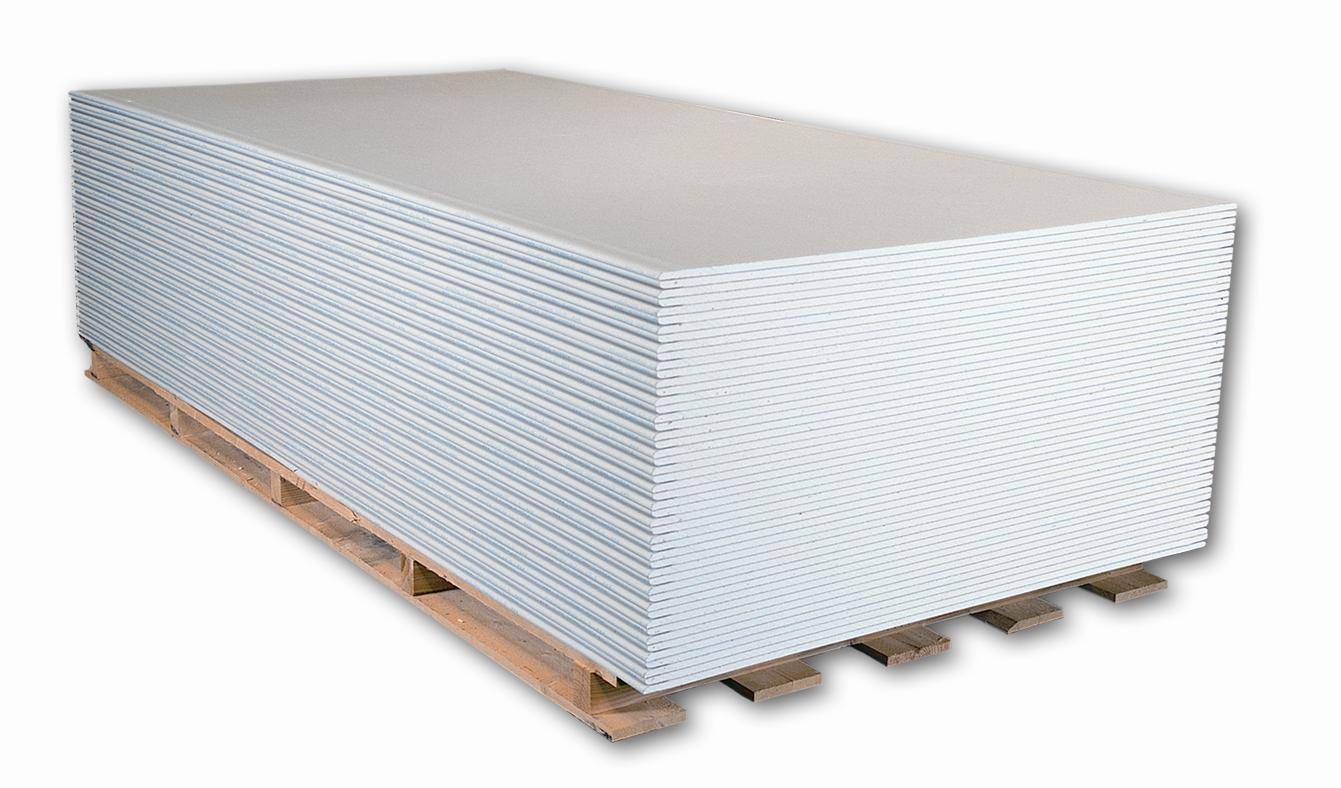

Гипсокартон – преимущества и недостатки

Хотя специалисты и советуют обшивку дома из бревна или бруса вагонкой, многие останавливают свой выбор на более бюджетном варианте – гипсокартоне. Обладающий легким весом, хорошей теплоизоляцией, он экологически безвреден и не оказывает сильных нагрузок на фундамент.

Кроме того, гипсокартон – это универсальный, пожаростойкий материал без примесей, который подходит и используется для стен и потолков, удачно скрывает все инженерные коммуникации, кабели освещения, устраняет неровности поверхности и дает возможность создать любой, самый оригинальный дизайн помещения, например, с красивой потолочной многоуровневой подсветкой, плиткой или обоями на стенах, интересными объемными конструкциями. Гипсокартон легкий в монтаже, а поэтому все строительно-монтажные работы можно сделать самостоятельно.

Каркас, который набирают для его крепления, одновременно используется для монтажа утеплителя, а также гидроизоляции.

Независимый каркас из металлического профиля

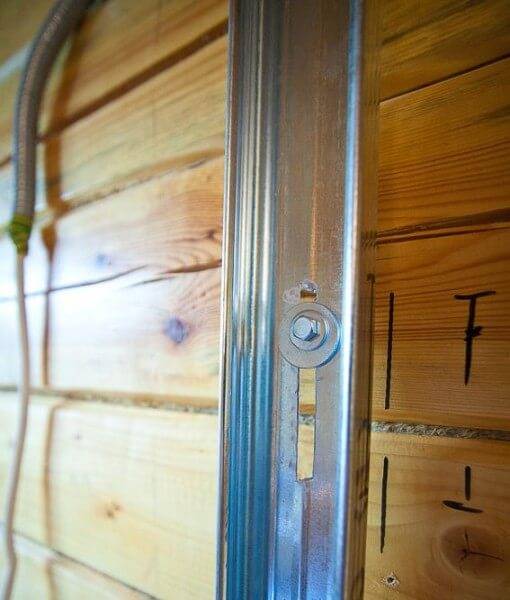

Скользящий каркас для гипсокартона в деревянном доме вполне можно сделать своими руками:

1. На полу и потолке отбивают уровень, на полу устанавливают направляющий профиль;
2. С помощью уровня и рулетки отмечают места, где будут расположены вертикальные стойки, расстояние между ними выбирается самостоятельно (60 или 40 см);
3. Измеряют высоту стены, в зависимости от которой определяется высота вертикальных стоек. Чтобы эти элементы не упирались в потолок, их длина должна быть меньше на 10 см, чем расстояние от пола до потолка. В этом случае стойки не пострадают при усадке дома;
4. Далее стойку, обрезанную по размеру, прикладывают к отметке на стене и рисуют несколько точек крепления. При этом нужно следить, чтобы крепеж не попал в соединение бревен или в имеющуюся трещину. Также делают маркировку стены и профиля одной цифрой. В дальнейшем это позволит установить вертикальные элементы на свое место, так как пазы могут оказаться на разных уровнях;
5. Теперь с помощью болгарки вдоль оси профиля делают прорези в тех местах, где отмечены точки крепления. Длина готового паза должна быть около 10 см, а его ширина должна немного превышать толщину самореза. Края прорези зачищают до полной гладкости. Паз должен располагаться строго по оси профиля, а его основная часть — под предполагаемой точкой крепления;
6. По аналогичной схеме готовятся все остальные вертикальные стойки, при этом обязательна маркировка стены и располагающегося в этом месте профиля;

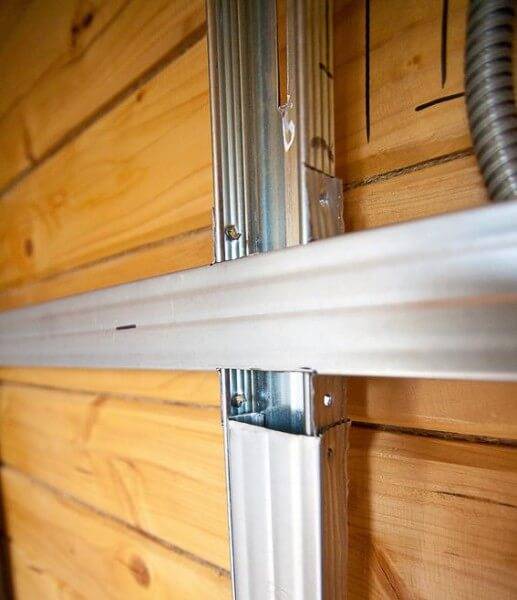

7. Для придания прочности элементам каркаса немного выше точек крепления на стене прибивают специальные упоры из брусков или длинных саморезов. Наружная плоскость упора должна находиться на уровне будущего каркаса;
8. Теперь можно прикручивать стойки к стене, для этого можно использовать саморезы с достаточно широкими шайбами. Это позволит крепежному элементу плотно упереться в профиль. Стойку прикладывают спинкой к стене и вкручивают крепеж в верхней части прорези, немного отступив от края. При этом слишком сильно затягивать крепеж не нужно, шайба должна прокручиваться при небольшом усилии. Оставленное внизу расстояние позволит двигаться саморезу со стеной в процессе усадки, а небольшой отступ сверху — при расширении дерева от воздействия влаги;
9. Для крепления гипсокартонных листов к каркасу берут П-образный профиль и совмещают его с установленной вертикальной стойкой, располагая спинкой наружу. Между собой профили соединяют просекателем через боковые грани;
10. В конце устанавливают поперечины из металлических профилей, чтобы сделать конструкцию более жесткой.

Шаг № 5 Стены и проемы каркасного дома

Стены каркасного дома состоят из лежней стоек укосин и ригелей. Расстояние между стоек выбирается исходя из размера используемого утеплителя (обычно 58-59 см.) или при использовании плитного материала ЦСП ОСП или/и ИЗОПЛАТ ( если дом более 2-х этажей, стоит прибегнуть к расчетам).

Стена каркасного дома

Углы формируются из трех стояк, его еще называют «теплый угол». В отличии от бруса, часть объема занимает утеплитель, а как известно теплосопротивление древесины хуже. Поэтому в каркасных домах и применяют в углах не брус, а конструкцию из стояк.

Конструкция углов в каркасном доме

Проемы в каркасных домах также могут отличатся. Первый вариант общий ригель по всей длине стены. В этом случаи в местах оконных и дверных проемов нет необходимости обустраивать дополнительный ригель, к тому же он равномерно распределяет нагрузку по стойкам.

Общий ригель каркасной стены

Второй предполагает отдельный ригель над каждым проемом, причем стойки в таких проемах должны быть сдвоенные.

Проем с отдельным ригелем

Сборку стен каркасного дома начинают с длинных стен, а точнее которые будут располагаются от края до края дома. Это обусловлено очередностью их подъема. Длинные стены можно разделить на секции для удобства подъема ( по опыту минимум один человек на 3 метра стены ). По проекту напиливаются все стойки стен, лежни, ригели, стойки под оконные и дверные проемы. Стены собирают таким образом чтобы при подъеме она сразу встала на свое место. Укосины выпиливаются после измерений диагоналей. Существует две основные технологии установки укосин:

• укосина выпиливается во все стойки и в верхний и нижний лежень;
• укосина выпиливается во все стойки и встает в распор между верхним и нижним лежнем;

Если используется доска естественной влажности то лучше применить первый способ.

После сборки и установки стен их надо выровнять и закрепить. Поверх стен с перехлестом стыков укладывается обвязка стен — это доска уложенная плашмя.

Подготовка стен к облицовке

Дерево – капризный материал, поэтому сразу после возведения стен не спешите приступить к их облицовке:

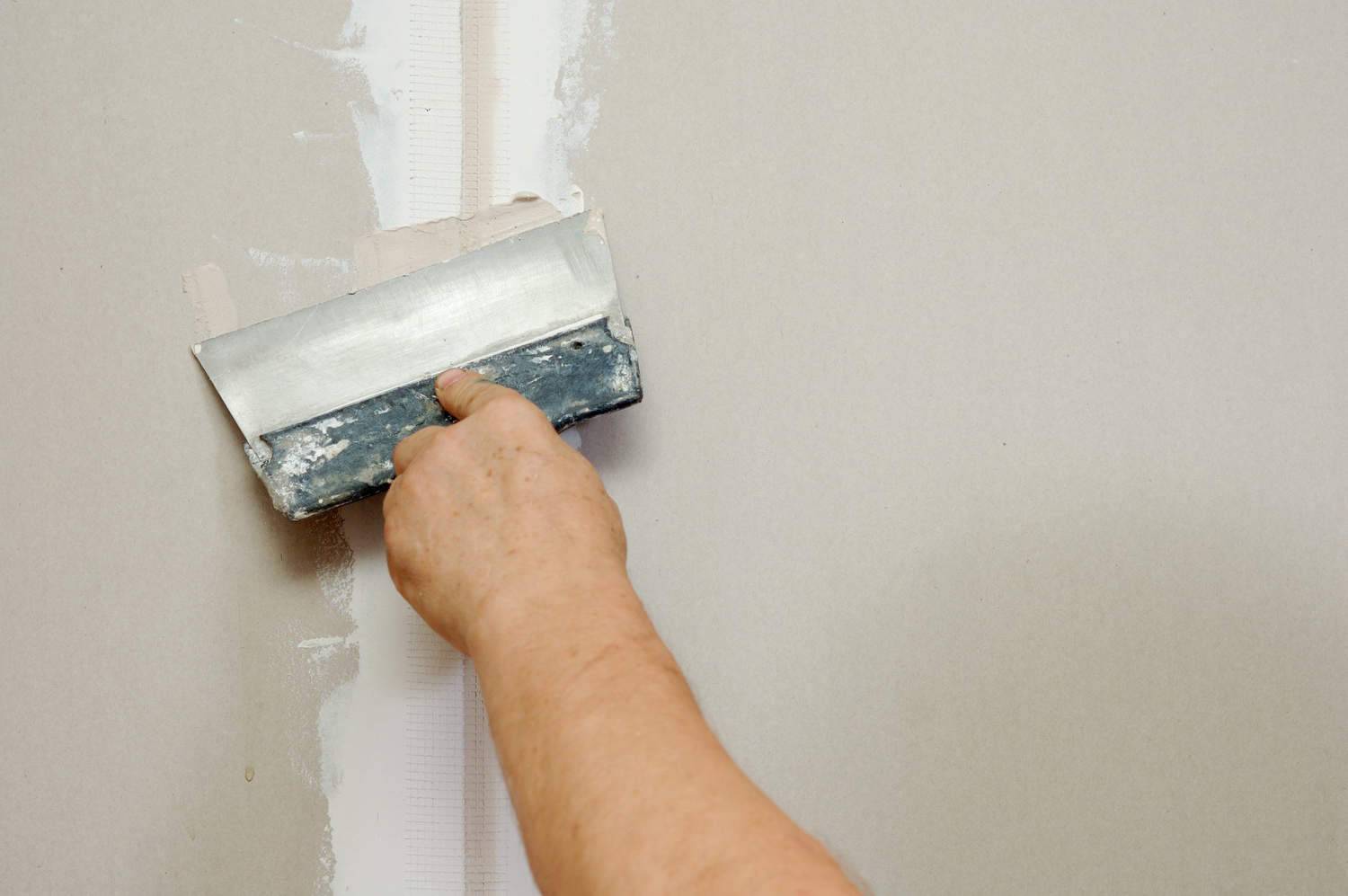

• перед тем, как зашить поверхности гипсокартоном и декорировать его различными материалами, все щели, неровности и трещины необходимо заделать, чтобы предотвратить появление насекомых или скопление влаги;
• деревянные стены обязательно обрабатывают антисептическими веществами. При этом необходимо выждать несколько дней, не преграждая циркуляцию воздуха, для полного их высыхания и проникновения в дерево, иначе, они могут не принести желаемых результатов;
• в зазор между утеплителем и стеной укладывают пароизоляционную прокладку, чтобы дерево не контактировало с влажными испарениями;
• отделывание стен гипсокартоном предполагает прокладку скрытой проводки. Деформация стен, неправильно вкрученный шуруп или ошибки монтажа декоративного покрытия могут привести к разрыву проводки и пожароопасной ситуации. Поэтому все провода в стенах, полу и потолке защищают специальным металлическим лотком или коробом;
• первое время после строительства, дома из бревен могут просаживаться. Происходит это по следующим причинам: дерево высыхает и теряет влагу, брус выгибается, делая стены неровными. Поэтому велика вероятность деформации облицовочного материала, что крайне нежелательно для нового ремонта. Если времени ждать окончательной усадки не имеется, обшивка выполняется на так называемом «плавающем каркасе», благодаря чему остается неподвижной по сравнению с «планирующим» основанием.

Чем крепить пластиковые окна. Виды крепежа

1. Анкер или рамный дюбель. Бывает диаметром 8 мм, но практика показывает, что оптимальный диаметр рамного дюбеля — 10 мм. На мой взгляд самый надежный и удобный крепеж для окон.

Имеет различную длину: 72 мм, 92 мм, 112 мм, 132 мм, 152 мм, 182 мм, 202 мм. Используется следующим образом:

В оконной раме сверлится отверстие сверлом по металлу диаметром 10 мм. Затем, перфоратором бурится отверстие в бетоне, прямо через раму.

Далее, вставляется рамный дюбель и забивается в бетон, пока не упрется в раму. После чего закручивается винт. Есть мнение, что дюбель надо утапливать внутрь профиля.

Я считаю это необязательным. Потому, как для шляпки дюбеля, даже существует специальная декоративная заглушка. А прочность крепления в обоих случаях практически одинаковая.

2. Анкерная пластина. Для каждого вида оконного профиля, особенно популярного, производят определенный тип анкерных пластин. Но поскольку, по технологии пластины нужно прикручивать к оконной раме, то можно использовать любые пластины для окон ( только в целях экономии конечно ).

Кстати, по поводу прикручивания пластин в раму. Есть, так называемые, пластины-крабы. То есть, они врезаются или защелкиваются в профиль.

Так вот, в случае наличия четверти в проеме, многие монтажники не прикручивают такие пластины. Наружу окно не выпадет, и это самое главное. Ведь четверть удерживает окно.

Нужно сказать, что бывают случаи (в настоящее время реже), когда монтажники окон, грубо нарушая технологию монтажа, вообще не используют крепеж. Просто фиксируют окно клиньями и заливают монтажной пеной.

Надеюсь, Вас такие случаи пройдут стороной.

3. Шурупы по дереву. Используется для крепления окон в дерево. Самый дешевый крепеж, и это наверное единственный плюс.

4. Шуруп по бетону. Используется по моему только в Европе. Зашел в профессиональный магазин «Крепеж» в С-Петербурге, где много чего можно купить, поговорил с продавцами. Нет у них этих шурупов.

Фасадный крепеж

Далее СИП нужно вести непосредственно по стене.

Это расстояние обеспечивают специальные фасадные крепления.

Вот их разновидности:

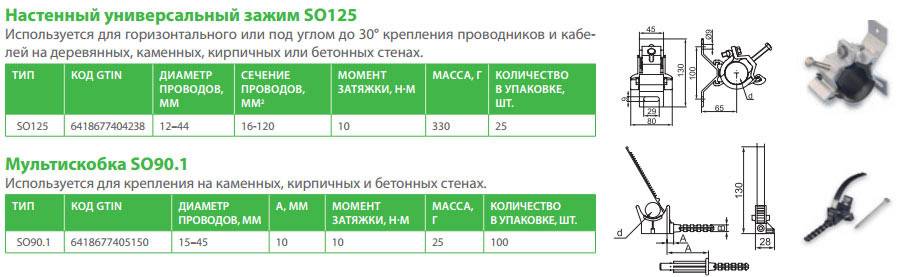

Универсальный зажим SO125 и мультискоба SO90.1

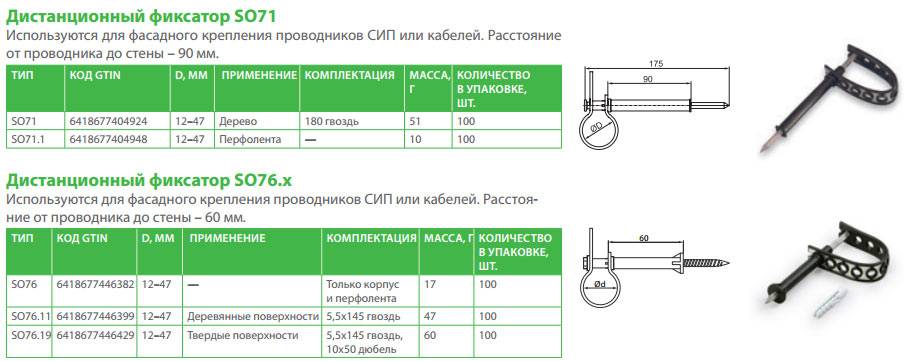

Дистанционные фиксаторы SO71 и SO76

Фасадный крепеж IEK КФК

Крепеж фасадный КВТ КФ

Фасадный кронштейн Sicam SC 93-6 PC

Фасадное крепление по СИП Niled SF 50

Монтируется все очень просто:

• размечается трасса по 70см между кронштейнами
• сверлятся отверстия
• в эти отверстия вставляются закладные дюбеля
• после чего молотком вбивается гвоздь или закручивается винт
• если стена деревянная, пластиковый дюбель нужно срезать до ограничительного кольца и просто забить гвоздь
• изолирующим колпачком прикрывается шляпка

Имейте ввиду, что там где есть повороты, спуски или подъемы, то есть усилия направленные на вырывание из стены, лучше использовать фасадный крепеж не с простыми гвоздями, а с винтовым дюбелем.

Если по этой же стене проходят еще и другие коммуникации, например водопроводные или газовые трубы, то от них нужно делать определенный отступ.

• от СИП до трубопроводов с водой должно быть не менее 100мм
• до газовых труб не менее 400м

Разновидности креплений для домостроения каркасников

Для того, чтобы объединять отдельные элементы каркаса в конструкцию единого типа в требуемой конфигурации и размерах применяют широкую номенклатуру крепления для соединения:

• Пластины монтажного вида.
• Гвозди.
• Уголки для крепления.
• Коннекторы.
• Держатели для балок и опоры.

Главным материалов конструктива для крепежных соединительных метизов будет холоднокатаная сталь (проволока или листы), которые имеют высокую степень прочности и большой ресурс эксплуатации. Для металлической защиты от отрицательного атмосферного влияния используют оксидированное или цинковое покрытие.

Гвозди для каркасного строительства

Для надежности скрепления бруса и досок с толщиной 4 см хватает толщины гвоздей в 0.35 см и длиной в 8 см. Если элементы из древесины обладают толщиной в 5 см и больше, то используют гвозди, длина которых составляет 9 см. Если требуется обеспечивать монтаж высокого качества стеновой обрешетки, напольной обшивки, пластины для крепления могут использоваться ершеные/винтовые гвозди требуемого типичного размера. Основным отличием этого вида узла крепления каркасного дома будут поперечные/спиральные насечки, которые сформируют по максимуму плотное прилегание элементов скрепления и даже выдерживают огромную нагрузку «на выдергивание».

Пластины для монтажа

Монтажные пластины очень удобные в использовании, так как могут быть расположены вдоль, наискосок или поперек соединительной линии, не уменьшая прочности крепления. Большое число отверстий (перфорации) на метизной поверхности дает возможность забивать требуемое число гвоздей в самых надежных местах для фиксирования. Пластины выпускают с перфорацией разного или одинакового диаметра, даже для монтажа болтов стяжки. Компании-изготовители предлагают различные пластины для монтажа и как отдельные элементы с разным типичным размером, а еще в виде рулонных лент. Они универсальные, так как дают возможность быстро отмерить и отрезать пластину для монтажа с идеальной длиной. Отдельно выделим Т-образные пластины для монтажа для того, чтобы делать узловое соединение из элементов в количестве 3 штук.

Коннекторы

Крепеж для каркасного дома в виде коннектора – это одна из модификаций пластин соединения (гвозди-пластинки). Сторона для монтажа такого крепления покрыта выштампованными гвоздями игольчатого типа. Для формирования соединения в единой плоскости хватит устанавливать пластину с острой поверхностью на стык элементов из древесины и аккуратно вбивать посредством молотка. Чтобы увеличивать надежность крепления в виде коннектора, часто производят установку с двух сторон соединения.

Уголки для укрепления

Высокой надежностью отличаются метизы углового типа с особыми ребрами жесткости, и более популярными стали такие разновидности уголков для крепления:

• Равносторонние – универсальные виды уголков с единым размером сторон для скрепления всех элементов каркасного загородного дома.
• Уголки на 135 градусов – обладают раскрытой геометрией и используются для грамотного соединения элементов из стропильной и подстропильной системы, а также раскосов.
• Z-образные уголки помогают эффективно решить вопрос формирования элементов для соединения, которые размещены в различных плоскостях.
• Анкерные (ассиметричные) имеют высокую несущую способность и сторонами с разной длиной. Их используют для монтажа опор, стоек, дверных и оконных блоков и увеличения надежности всех каркасных соединений.

Для того, чтобы производить грамотный монтаж на уголковой поверхности, можно разместить иные по диаметру отверстия для разных креплений.

Балочные держатели и опоры

Опоры и держатели для балок используют во время обустройства всех видов перекрытий и системы стропил. Специальные опоры для балок обладают монолитной конструкцией, а еще они рассчитаны на закрытую/раскрытую схему размещения площадок для монтажа под крепление. Универсальная опорная модификация состоит из пары элементов (левого и правого), а также дает возможность закреплять балки с разными диаметрами.

Крепление гипсокартона

Гипсокартон устанавливается на бруски с помощью саморезов. Шляпки немного утапливаются, но слой гипсокартона следует оставить неповрежденным

Важно учесть перед началом облицовки, что несущие стены могут усаживаться и двигаться. Стыки между отдельными листами должны приходиться на стойку каркаса стены

Крепление гипсокартонной обшивки нужно осуществлять, отступив от пола или потолка 10 мм. Шаг между крепежами должен составить 250 мм. Для того чтобы было проще осуществить шпаклевку, лучше приобрести листы с утонченной кромкой. Если мастер вовремя не учел этого, можно выполнить фаску на краях листов самостоятельно, используя острый нож. При обшивке каркаса гипсокартоном нужно обеспечить смещение швов по горизонтали и вертикали.

Между элементами каркаса можно проложить утеплительный материал. Это может быть: пеноплекс, минвата, пенополистирол, пенопласт. Полотна разрезаются по размерам ячеек каркаса и максимально плотно укладываются внутрь. Если остались промежутки, их заполняют идентичным теплоизоляционным материалом. В качестве гидроизоляционного слоя может выступить полиэтилен или пенофол.

В процессе обшивки рекомендуется использовать цельные листы и начинать работу именно с них. Это позволит сократить количество стыков и потратить меньше шпаклевки на их заполнение. Удастся сэкономить и на серпянке. Но для мастера такой способ обшивки стены может оказаться сложнее, ведь справиться с цельным листом не так просто. В противном случае нужно воспользоваться помощью еще одного человека.

Укосины для крепления вертикальных стоек каркаса

Укосины служат для придания жесткости к каркасу дома. Другими словами, укосины не позволяют сложиться дому во время ветра. Укосины крепятся к вертикальным профилям внизу — в местах крепления к фундаменту и для закрепления на уровне потолка.

В качестве укосин можно использовать отрезы от профилей.

Важно!

Порядок монтажа следующий:

• Поставить вертикальную стойку. Прикрутить ее к нижнему каркасу.
• Проверить вертикальность стойки магнитным уровнем
• Укрепить укоснину.
• Укосины обязательно следует ставить во всех углах каркаса

Инструменты для крепления каркаса:

• пила по металлу
• шуруповерт или дрель
• насадка на шуруповерт
• шурупы

Преимущества

Когда обрешетка выполняется из дерева своими руками, домашний мастер обретает множество преимуществ. Во-первых, такой каркас не образует мостиков холода, чего нельзя сказать о металлопрофиле. Внутренние полости нужно будет лишь заполнить утеплительным материалом, который будет еще и звукоизолировать стены. Во-вторых, монтажные работы с использованием деревянных брусков выполнить несколько проще, ведь разобраться с несущими, стоечными и направляющими профилями бывает нелегко. В-третьих, все недостатки древесины по типу пожароопасности и подверженности влиянию насекомых можно устранить, обработав материал перед установкой антипиренами и составами, обеспечивающими биологическую инертность.

Анкерный болт

Его строители называют анкерным дюбелем или анкером и признают самым надежным элементом крепления оконных блоков. В его комплект входят:

• болт с резьбой на конце;
• пластиковая втулка;
• строительная гильза.

Принцип работы

Для крепления конструктивного элемента в стене высверливается отверстие, куда вставляются последовательно гильза и втулка.

Анкерный болт через отверстие закрепляемой детали завинчивается во втулку, расклинивает ее так, что создается распирающее воздействие на гильзу, которая расширяется и удерживает все элементы.

Преимущества

Надежность фиксации конструкции окна ПВХ в сочетании с удобным процессом монтажа считается главным достоинством крепления анкерным болтом. Поэтому его используют для соединения строительных деталей с любыми прочными основаниями.

Но эту работу сложно переделывать, ее надо сразу выполнять качественно. Разобрать анкерное соединение для регулировки положения окна по уровню горизонта или вертикали очень проблематично.

Жестко зафиксированный в стене анкер для извлечения требует много сил и времени. Поэтому такая надежность крепления при определенных обстоятельствах отрицательно сказывается на использовании анкерных болтов.

Недостаток

Проблемным местом применения анкеров считаются многослойные стены с пустотами, заполненными утеплителями. Отсутствие однородной плотной среды исключает надежную фиксацию гильзы в подготовленном отверстии при ввинчивании болта. Создаваемой анкером распорке в полой среде не за что удерживаться.

Рекомендации по выбору размеров

Глубина отверстия в стене соответствует вставляемой в него гильзе, а болт закрепляет раму к проему. Но промежуток между стеной и рамой окна ПВХ может быть произвольным от 2-х до 7 см. Он определяет длину дюбеля.

При расстоянии до 3-х см выбирают анкерный болт длиной 110 мм, а при 7-ми см — 160 мм.
