Конструктивные особенности слухового окна на крыше

Процесс изготовления

В месте обустройства слухового окна несущие балки выпиливают и вынимают. Лучше, если несущие стропила будут одновременно краями обустраиваемого проема.

Так как устанавливать дормеры лучше без нарушения стропильной системы, зачастую сооружаются несколько кровельных надстроек в промежутках между балками. Затем монтируют усиленные вертикальные стойки, оконную раму и верхнее покрытие из стропильных брусков. Как правило, каркас «скворечника» выполняют из брусьев, хотя, если фундамент и несущие стены дома позволяют, фронтон и боковые стенки «домика гномов» выкладывают кирпичом.

Вертикальные стойки устанавливаются на нижнюю горизонтальную лобовую доску. Их вершины соединяются другой горизонтальной балкой – перемычкой над окном. Вертикальные стойки соединяются на вершине прогоном, а на прогон монтируются наклонные стропила – основа мини-кровли над слуховым проемом. В верхней точке, где смыкаются стропила, укладывается коньковый брус. Схема сборки стандартного слухового окна

Снаружи конструкцию обшивают доской, фанерой, другими фасадными и кровельными материалами. Поскольку слуховой проем является частью кровельной системы, он должен иметь надежную влагу- и теплоизоляцию

Поэтому особое внимание уделяют герметизации стыков и использованию подходящего изоляционного материала: битум, утеплитель, силиконовый и акриловый герметики, паронепроницаемая пленка. Все детали скрепляются металлическими уголками и планками с помощью саморезов или строительных гвоздей

Конструкция дормера с квадратным фронтоном и двускатной кровлей

После монтажа всех элементов и завершения наружной отделки переходят к внутреннему оформлению чердачного или мансардного выхода. Здесь хозяин имеет неограниченную свободу для творчества. Деревянные части покрываются защитными грунтовками или лакокрасочными составами, участки ниже и выше слухового окна оформляются в тон с общим интерьером подкрышного пространства. В качестве занавесок от лишнего солнца используются шторы либо жалюзи. Если мансарда отапливаемая, то под окном, как принято в стандартных городских квартирах, можно повесить радиатор.

Слуховое окно на крыше – конструкция треугольной люкарны ↑

Наиболее популярной на сегодня конструкцией люкарны считается треугольная, характерной чертой которых считается крутизна скатов. Крыша фронтона не должна выходить из плоскости, образованной наружной стеной строения, иначе говоря, фронтонная стена такой люкарны не имеет заглубления в кровлю.

Устройство подобной конструкции выполняется точно по той же оси, что и нижележащее окно. Это дает возможность воспринимать окна крыши как единое целое с фасадом строения. Образованное под остроконечной крышей пространство имеет довольно большую высоту, поэтому на фронтоне помещаются люкарны с достаточно большими рамами.

Тем не менее говорить об увеличении полезного пространства мансарды для такой конструкции не приходится. Это связано с существенной – порядка 64⁰– крутизной его скатов.

Мансардные слуховые окна с треугольной формой имеют крышу. Она спускается к главной кровле дома до организации разжелобка. По этой причине особой необходимости в гидроизоляции примыканий боковых стен и кровли нет, что в значительной мере облегчает проведение гидроизоляции самих слуховых окон и главной кровли строения.

Немного истории

Широкое распространение слуховые окна получили еще в эпоху раннего Возрождения, в 16 веке. В это время крыши дворцов и домов знатных горожан украшали пышные оконные проемы, получившие название люкарнов. Люкарн, как правило, являлся продолжением фасадной стены, или располагался параллельно ей. Таким конструкциям придавалось большое декоративное значение, в их отделке использовали лепнину и резьбу по камню; постройку нередко венчала остроконечная готическая крыша, обрамлением служили замысловатые ажурные башенки.

К середине 19 века слуховые окна на кровле стали привычной приметой городского и сельского пейзажа по всей Европе. Они стали проще на вид, утратив вызывающую роскошь, но по-прежнему с успехом выполняли свои декоративные и утилитарные функции. В это время чердачные помещения стали превращаться в жилые мансарды, что также способствовало распространению слуховых окон.

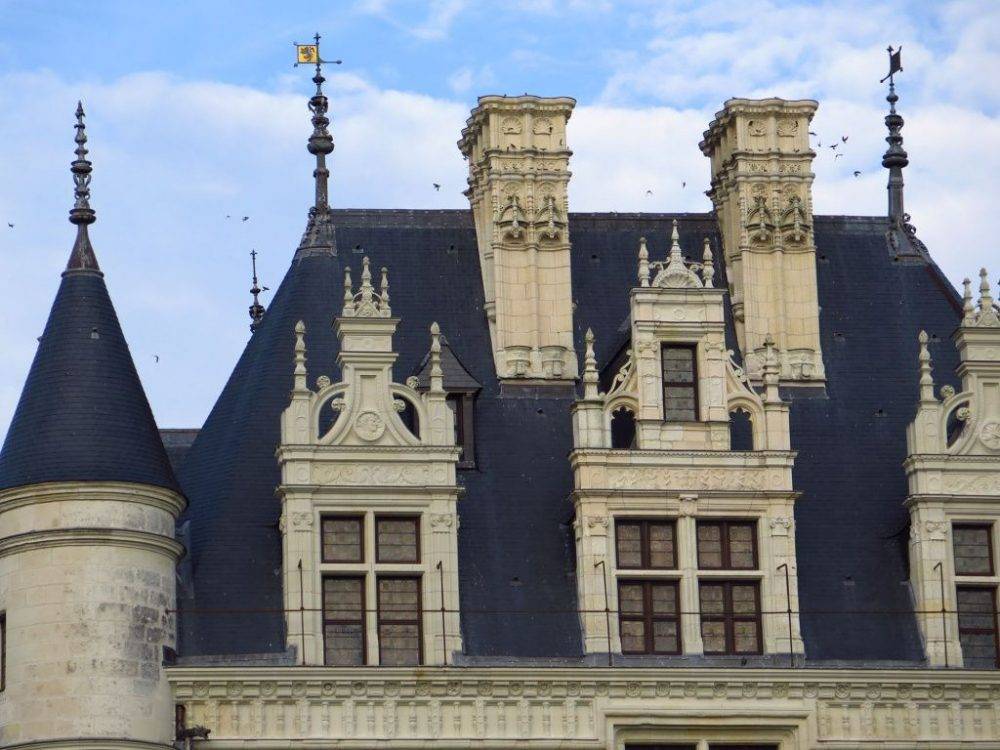

Люкарны в замке Шенонсо, Франция

В России о подобных архитектурных деталях впервые заговорили в 1817 году, после окончания строительства московского Манежа, когда, из-за нарушения технологии, стали портиться элементы кровельной конструкции. Дефекты, грозившие целостности здания, взялся исправить мастер по фамилии Слухов. Он придумал оборудовать кровлю двумя рядами оконных проемов, оформленных в виде аккуратных домиков под двускатными крышами; каждая конструкция была снабжена стеклянным фасадом-окошком. Оригинальное решение наладило проветривание чердачного помещения, спасло конструкцию от разрушения и, по легенде, дало название кровельным оконным проемам.

Архитектурное новшество, позволяющее превратить чердак в жилое помещение, быстро распространилось по стране. Слуховые окна оказались полезным изобретением — их разнообразные конструкции активно используют в современных проектах.

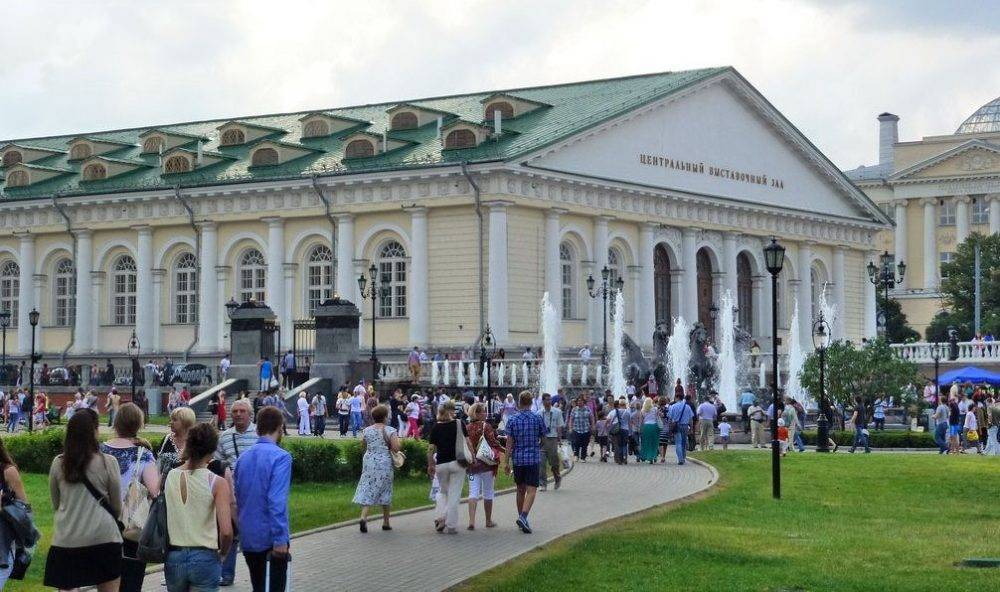

Манеж, Москва

Это интересно: Как повесить люстру на натяжной потолок: выявляем суть

Разновидности, конструктивные особенности, применение слуховых окон

Такие оконные конструкции в основном предусмотрены для скатных кровельных конструкций. Мансардные (наклонные) изделия, кроме вентиляционного обеспечения, предназначены для создания в жилом помещении, обустроенном непосредственно под крышей дома, естественного освещения.

Первые оконные конструкции, монтируемые на крыше, предназначались исключительно для проветривания чердака. Сегодня, когда чердаки стали переделывать под жилые комнаты, слуховые окна выполняют дополнительные функции:

• Предоставляют возможность выбраться на поверхность скатных крыш.
• Служат для проветривания чердачного, мансардного помещения, обеспечивают в них естественное освещение.
• На небольших чердаках с низким расположением крыши слуховые окна дают возможность увеличить пространство. Если стены начинаются от пола, одновременно к оконным проемам облегчается подход.
• Мансардные варианты придают кровле особой привлекательности, необычности, и также позволяют сделать оригинальную планировку жилого помещения под кровлей.

Разновидности конструкций слуховых окон

Тип слухового окна подбирается в зависимости от конструктивных особенностей самой крыши:

• стандартные для плоской кровли;
• треугольные, односкатные четырехугольные;
• четырехугольные для двускатных крыш;
• для вальмовой крыши;
• панорамные для трапециевидной кровельной конструкции;
• мансардные;
• круглые, полукруглые;
• выполненные полностью из стекла;
• прочие варианты.

Применение

• Основная функция слуховых окон – проветривание нежилых чердачных помещений, чтобы предотвратить гниение деревянных элементов кровельной конструкции.
• Они также применяются как аварийный выход, для проведения ремонтных работ на крыше.
• Если чердак переоборудован под жилую комнату, тогда окна слуховые используются для естественного дневного освещения. По утверждениям специалистов такие проемы меньше пропускают света в отличие от мансардных окон (проникновению солнечных лучей внутрь помещения мешают боковые стенки).

Варианты кровельных окон

Смотровые окна можно монтировать практически на любые тип крыш: одно-, двускатные, ломаные и пр. Существует множество вариантов сочетания кровельных конструкций с оконными проемами разных размеров, геометрических параметров. Размещать их можно и на самой поверхности кровли и на фронтоне.

• При подборе слухового окна для плоской крыши, в конструкции на чертеже стоит учитывать необходимость обустройства водостока дополнительными желобами. Скат крыши в данном случае должен быть под уклоном порядка 5-15º.
• Оконные конструкции четырехугольной формы для одно-, двускатных кровель конструктивно аналогичны изделиям для плоской крыши, но кровельные скаты должен быть под уклоном 15º и более.
• Треугольные варианты часто используют для кровель дач, загородных домов. Здесь скаты заменяют боковые стенки. В такой ситуации при установке получается меньше стыков, соответственно меньше поступает света в чердачное (мансардное) помещение.
• Достаточно привлекательными являются окна круглой формы, придают общему внешнему виду сооружения необычности.
• Интересный вариант – зенитный фонарь. Отличается внешним видом, собственными эксплуатационными характеристиками. Здание в результате становится визуально гораздо легче, воздушнее, в комнату проникает большое количество естественного света.
• Мансардные варианты могут крепиться между стропилами. Они применяются при уклоне ската 15-20º. Но они создают преграду для водного потока, поэтому их устройство характеризуется достаточной сложностью. Самостоятельно сделать такую оконную конструкцию практически нереально, поэтому лучше заказать специалистам.

Область применения

Такую необходимую часть здания, как слуховое окно, принято считать новшеством. Однако, такое мнение принято считать ошибочным, о нем было слышно несколько тысячелетий назад, но, многие архитекторы утверждают, что они имеют еще более долгую историю существования.

Несмотря на столь продолжительный период существования, широкое применение они приобрели всего несколько десятков лет назад, в нескольких сферах.

1. В первую очередь – это объект дизайна. Слуховое окно превосходно дополняет готический стиль. Такую часть строительства можно увидеть на объектах, созданных под старинную эпоху;
2. Самое широкое применение приобрело приспособление среди владельцев небольших жилых домов, где оно выполняет функцию основной вентиляции;
3. Помимо всех необходимых для жизнедеятельности свойств, конструкция также выступает в роли строительных фронтонов и кровельных свесов;
4. В некоторых частных секторах оно также представлено в виде дымохода;
5. Менее широко применяется слуховое окно в качестве деталей декора для торговых предприятий, заборов и уличных перегородок.

Какие бывают слуховые окна?

Разнообразие видов кровельных надстроек определяется заданной формой оконного проема и архитектурой кровли.

По форме оконной рамы различаются слуховые окна:

• прямоугольное,
• треугольное,
• арочное (полукруглое).

По конструкции скатов:

• односкатные,
• двускатные,
• вальмовые.

Виды слуховых окон По способу расположения в конструкции кровли:

• Дормер – оформляется в виде выступа в скате кровли, требует повышенной гидроизоляции. Наиболее распространен в практике строительных работ.
• Антидормер – встроен в конструкцию кровли, поэтому не требует дополнительной гидроизоляции, в силу чего более прост в исполнении. Однако отнимает внутреннее пространство у чердака и, видимо, по этой причине встречается редко.
• Наклонное окно – то же, что и мансардное.
• В щипцовой стене – слуховое окно устраивается в торцовой стене двускатной кровли. Рама часто имеет форму треугольника, трапеции или арки.
• Зенитный фонарь – окно или стеклянная конструкция на горизонтальной или пологой кровле с минимально допустимым наклоном (5-150).

Также мансардные «скворечники» выполняются с боковыми стенами и без таковых. Располагаются фронтоном в одной плоскости со стеной фасада или же вне ее плоскости, чуть выше и дальше на скате кровли.

Пример вальмовой кровли с двухскатным слуховым окном

Тонкости проектирования

Слуховые окна должны соответствовать общей архитектурной концепции загородного дома. Когда принимается решение о необходимости слухового окна на крыше; конструкция вносится в эскиз и чертеж, а затем в окончательный проект. Проектирование каркаса слухового окна и стропильной системы крыши дома проходит одновременно. Сложность проекта и параметры слухового проема во многом определяются выбранным кровельным материалом.

После того, как общий каркас будет готов, настанет очередь кровельного пирога. Чтобы он получился качественным, необходимо продумать грамотную тепло- и гидроизоляцию, подобрать финишный кровельный материал. Существуют нормативы СНиП к слуховым окнам; по отношению к частному строительству они носят скорее рекомендательный характер и предлагают наиболее рациональные приемы проектирования кровли:

Возможность обустройства. Вряд ли слуховому окну найдется место, если угол ската не превышает 35º. В таком случае рекомендуется ограничиться оконным проемом на фронтоне.

Создание проектаИсточник memphite.com

• Размер. Минимальные параметры проема — 1,2 на 0,8 м.
• Размещение. Главные задачи, решаемые мансардными и чердачными окнами, — это освещение и вентиляция; поэтому устанавливать их на северной стороне дома не желательно.
• Расположение на крыше. Выбор места для оконных проемов — дело вкуса и здравого смысла. Основное пожелание состоит в том, чтобы не располагать их слишком близко к краям крыши (к коньку, карнизу, фронтонной стене — не ближе 1 м), это ослабляет надежность системы.
• Расположение нескольких окон. Между соседними слуховыми проемами оставляют не меньше 0,8 м. Такое расстояние выдерживают для того, чтобы не возникло проблем при укладке финишного покрытия. Кроме того, близко расположенные конструкции осложняют профилактический осмотр и ремонт, а зимой усиленно накапливают снег и затрудняют его очистку.
• Размещение мансардного окна. Расстояние проема до пола мансарды составляет не менее 1 м.

Видео описание

Об окнах для мансарды в следующем видео:

Как выбрать подходящий тип слухового окна

При определении типа слухового окна, подходящего для крыши будущего дома, выделяют приоритеты:

Если вы хотите улучшить эстетику, добавить оригинальности постройке в целом, обратите внимание на конструкцию «летучая мышь», арочный дормер или зенитный фонарь.

Если на первый план выходит освещение мансардного помещения, предпочтение стоит отдать мансардному стеклопакету. Это будет практичный выбор — современные модели стеклопакетов, несмотря на большую площадь остекления, безопасны в эксплуатации и обладают энергосберегающими характеристиками.. Дормеры в современном проектеИсточник makemone.ru

Дормеры в современном проектеИсточник makemone.ru

В последние годы большинство хозяев выбирают мансардные окна гораздо чаще, чем слуховые; последние можно увидеть преимущественно на домах в классическом стиле. Это объясняется несколькими причинами:

• Мансардные конструкции обеспечивают лучший воздухообмен и пропускают на 30-40% больше света.
• Большинство загородных домов возводятся по современным проектам. В таких постройках мансардные окна выглядят более естественно.
• Несмотря на более высокую стоимость, в итоге мансардные окна оказываются более экономными. Их монтаж не требует изменения конструкции кровли, а работы не столь трудоемки.

Видео описание

О несомненной пользе слуховых окон в следующем видео:

Дормеры — важная часть дизайнаИсточник houzz.com

Как выбрать

Среди различных форм оформления мансардных оконных проёмов выделяются следующие.

С плоской крышей, имеющей уклон всего 5-15 °, конструкция меньше всего оказывает влияние на архитектурный вид дома. При этом имеет основное преимущество – максимальное освещение и вентилирование помещения. Кровля плоского типа покрывается металлическим покрытием. Водоотвод осуществляется с помощью желобов разной формы

Особое внимание при монтаже уделяется уплотнению для предотвращения образования протечки. Прямоугольный оконный проём с одно- или двускатной кровлей устанавливают для увеличения полезной площади и освещения

Линии ската иногда повторяют уклон основной крыши, что придаёт внешнему оформлению дома изысканности и презентабельности

Прямоугольный оконный проём с одно- или двускатной кровлей устанавливают для увеличения полезной площади и освещения. Линии ската иногда повторяют уклон основной крыши, что придаёт внешнему оформлению дома изысканности и презентабельности

Данный вид характеризуется изобилием вариантов оформления оконного сооружения различными функциональными и декоративными элементами: карнизами, водостоками, желобами и др.

Треугольные или остроугольные конструкции используются в первую очередь для вентиляции и освещения мансардного помещения. Для увеличения пространства этот вид не подходит. Изящные формы украсят практически любую кровлю дома.

Зенитный фонарь обеспечивает максимальное освещение за счёт того, что большую часть конструкции составляет стекло. Широкое применение подобное оформление находит не только в жилых постройках, но на производственных и коммерческих площадях. Форма конструкции напоминает пирамиду или полусферу. Выпуклость увеличивает пространство. Находиться в таком помещении комфортно, впрочем, как и эксплуатировать его.

Конструкции с жалюзийными решётками устанавливаются только на нежилые помещения. Остекление отсутствует. Роль слухового окна сводится к функции вентилирования чердака.

Проёмы с арочным верхом устанавливаются над скатом кровли

Особое внимание уделяется гидроизоляции и элементам усиления кровельного каркаса. Арочное оформление относится к популярному типу и часто применяется для обустройства мансарды

В помещении не скрадывается пространство, а эксплуатация полезной площади очень комфортная. Данный тип окна используется в жилых, коммерческих и административных зданиях.

Каждый вариант имеет свои преимущества, недостатки в монтаже и эксплуатации. Какой бы ни была форма, важна конструктивная обоснованность устройства слуховых окон.

Зачем окно на крыше?

Если посмотреть на слуховое окно с улицы, ответ на вопрос, зачем оно на крыше, приходит сам по себе: во многих случаях – для украшения общего облика здания.

Строитель же объяснит необходимость постройки окна практической пользой, приведя в доказательство несколько чисто технических доводов.

Человек, живущий под крышей в мансарде, расскажет о комфорте, который создаёт слуховое окно. В частности, он поведает о поступающем через него дневном свете и свежем воздухе, а главное, о возможности посмотреть на мир с иной, чем через ниже расположенные окна, точки зрения.

Здесь можно провести аналогию между зданиями и людьми – иной парикмахер так преобразит своего клиента вычурной прической, что его родная мама с трудом узнает. Слуховое окно на крыше, также как начёс на голове у модника – может быть единственным и неповторимым.

С течением времени модные тенденции не обошли и этот элемент крышной конструкции. Вычурные слуховые окна, в которые лет триста назад выглядывали жители уютных чердачных помещений, сменились на незаметные слуховые проёмы в быстро возводимых домах прошлого века.

Но мода и свобода в мыслях сейчас снова даёт о себе знать появлением на крышах многих частных домов, казалось бы, оставшихся в прошлом «домиков для гнома» и взгляда «бычьего глаза».

Наше время не смогло смыть со слуховых окон налёт веков, разве что добавило несколько изменений в виде стеклопакета в раму да автоматики для самостоятельного закрывания окна на случай непогоды.

Но для чердачного пространства необорудованного под жилье, слуховое окно осталось точно таким же и выполняет те же функции: сохранение эксплуатационных качеств конструкции крыши и материала, покрывающего эту конструкцию.

Определения, при помощи которых классифицируют слуховые окна, соответствуют визуальным характеристикам крыш, установленных над конкретным проёмом.

Например:

• плоская крыша. Применяется в основном в чисто технических целях и не влияет на внешний облик зданий. Угол наклона по отношению к основной крыше составляет от 5 0 до максимального значения в 15 0 ;
• крыша односкатная. Очень похожа на плоскую, но отличается углом наклона, начинающимся от 15 0 и увеличивающимся параллельно с увеличением наклона основной крыши;
• двухскатная. Кроме обязательных функций имеет ещё и архитектурное значение для облика здания;
• вальмовая крыша. Разновидность двускатной кровли, со срезанным передним скатом, расположенным под тем же углом, что и основная крыша;
• треугольная крыша. Минимальный источник дневного света;
• крыша из стекла. Предназначена обеспечить максимальный доступ дневного света в чердачное помещение;
• полукруглая крыша. Знаменитый «бычий глаз». Стильный вариант, отличающийся от всех остальных не только привлекательным внешним видом, но и значительной стоимостью работ по его устройству.

Остроугольное слуховое окно

Слуховое окно с треугольной или, как её ещё называют, «острой» крышей часто можно встретить на зданиях, имеющих историческую ценность.

Основная задача при устройстве окон с такой кровлей состоит в том, чтобы они не были слишком большими или слишком маленькими по отношению к общему объёму крыши. Их боковые стороны должны иметь тот же угол, что и у основной крыши. Если не выполнить эти условия треугольное окно будет смотреться на крыше как инородный фрагмент.

Ещё одним условием соответствия остроугольных окон общему стилю здания является правильно выбранные места их установки. Они должны находиться по одной оси с расположенными под ними окнами фасада.

Преимущество этих слуховых окон над другими вариантами в том, что они могут располагаться на более высоком уровне.

Ещё одно достоинство окон остроугольной формы – простота устройства гидроизоляции примыканий. Поскольку покрытие кровли окна соединяется под развёрнутым углом с основной кровлей, то их стык оформляется, как внутреннее примыкание на обычных ломаных крышах – внутренней и наружной.

Установка треугольных слуховых окон не позволяет значительно увеличить объём чердачного помещения, и этот фактор является их основным недостатком.

Как монтируются слуховые окна на крыше?

Слуховыми окнами называют остеклённые проемы, расположенные на кровле здания. Ими оборудуются двускатная, вальмовая, шатровая и полувальмовая крыша. Устройство мансардных окон производится во время сборки стропильного каркаса. Монтаж «кукушки» своими руками, как их по-другому называют, решает следующие задачи:

1. Организация вентиляции чердачного помещения. Главной задачей слуховых окон является открытие доступа воздуха в подкровельное пространство. Их устройство позволяет постоянно проветривать стропильный каркас, предотвращая загнивание древесины.
2. Организация вертикального освещения. Устройство мансарды подразумевает организацию естественного освещения, которое поступает посредством слуховых окон.
3. Обеспечение доступа на крышу. Другая функция слуховых окон – обеспечение выхода на поверхность крыши для того, чтобы сделать ремонт, монтаж или обслуживание своими руками.
4. Завершение архитектурно облика кровли. Конструкция вальмовой, шатровой и полувальмовой без мансардных окон выглядит незаконченной. Монтаж этих дополнительных элементов делает внешний вид крыши богаче и привлекательней.

Учтите, что «кукушки» в первую очередь служат практическим целям, а только потом украшают кровельную конструкцию. Поэтому размеры, форма и отделка этого архитектурного выбирается так, чтобы обеспечивать максимум света, воздуха и свободный доступ на крышу.

Классическая конструкция слуховых окон – надстройка, выступающая над поверхностью крыши, которая визуально напоминает домик небольшого размера. Монтаж этого архитектурного элемента можно выполнить своими руками, если правильно сделать расчет, создать чертеж, а затем собрать каркас. Установка слуховых окон допускается при угле наклона скатов не более 35 градусов. Устройство слухового окна может имеет следующий вид:

• С фронтоном в плоскости сооружения без боковых стенок.
• С фронтоном в плоскости сооружения с боковыми стенками.
• С фронтоном вне плоскости здания и с боковыми стенками.

Обратите внимание! Устройство слухового окна должно соответствовать строительным нормам, его размеры должны составлять не менее 10% площади чердачного помещения, но не более 0,5 ширины стены, на которой осуществляется установка. Конструкция и место расположения «кукушки» подбирается в соответствии с внешним видом крыши и архитектурным стилем сооружения. Кроме того, отделка этого элемента должна соответствовать кровельному материалу, используемому для перекрытия крыши

Монтаж слуховых окон выполняется согласно СНиП II-26, СНиП 21-01. Соответствие данным стандартам гарантирует надежность и прочность конструкции. Мансардное слуховое окно может быть треугольное или прямоугольно в соответствии с конфигурацией проемы. Обычно выполнятся установка одной из следующих разновидностей:

Кроме того, отделка этого элемента должна соответствовать кровельному материалу, используемому для перекрытия крыши. Монтаж слуховых окон выполняется согласно СНиП II-26, СНиП 21-01. Соответствие данным стандартам гарантирует надежность и прочность конструкции. Мансардное слуховое окно может быть треугольное или прямоугольно в соответствии с конфигурацией проемы. Обычно выполнятся установка одной из следующих разновидностей:

Конструкция и место расположения «кукушки» подбирается в соответствии с внешним видом крыши и архитектурным стилем сооружения. Кроме того, отделка этого элемента должна соответствовать кровельному материалу, используемому для перекрытия крыши. Монтаж слуховых окон выполняется согласно СНиП II-26, СНиП 21-01. Соответствие данным стандартам гарантирует надежность и прочность конструкции. Мансардное слуховое окно может быть треугольное или прямоугольно в соответствии с конфигурацией проемы. Обычно выполнятся установка одной из следующих разновидностей:

Конструкция слуховых кровельных окон

Конструкционные особенности оконного кровельного проема зависит от его каркаса.

Это тоже важно знать: Калькулятор кровли: смета на строительство

Конструкция каркаса слухового оконного проема

Основные характеристики конструкции каркаса слуховых окон:

• ширина оконного кровельного проема должна быть больше 1/2 ширины непосредственного помещения мансарды;
• каркас этого элемента обустраивается одновременно с несущей конструкцией кровли, потому что у него тоже имеется собственная несущая система и обрешетка (с проемами двускатного типа и коньковым узлом);
• установка надежных стропилин, на них распределяется общая нагрузка сооружения;
• детали оконной конструкции можно вырезать по шаблону, что значительно облегчит монтажный процесс;
• все составляющие конструкции слухового кровельного окна закрепляются стальными крепежными деталями;
• боковые стены такого проема в подкровельном пространстве зашиваются устойчивыми к действию влаги стройматериалами, аналогично поступают и со стыками (это поможет предотвратить образование протечек).

Как влагоизолирующие стройматериалы рекомендуется применять:

1. Мембраные пленки.
2. Силиконовые герметики.
3. Прижимающие планки.

В уже построенной кровле можно также выполнить слуховые окна практически любого типа. Для этих целей необходимо выполнять такие правила его обустройства:

• оконный кровельный проем размещается в центре кровельного ската/стенки чердака – между несущими стропилинами;
• после вырезания проема устанавливаются несущие стропилины, и на них монтируется оконная рама (закрепляясь плотно с помощью саморезов);
• завершающим этапом выполняется герметизация построенного слухового окошка.

В таком случае герметизирование выполняют герметиком с акриловой/силиконовой основой либо водонепроницаемой пленкой.

Важно: в типовых проектах у слуховых окон на крыше конструкция (чертеж) практически полностью повторяет общую форму кровли, но в очень уменьшенном виде
