Технические нормативы и рекомендации
Для средней полосы российских угодий специалисты рекомендуют монтировать карнизные свесы шириной свыше 400-500 мм и более 600 мм для деревянного фасада. Это минимальный предел для крыши, на которую проектом не предусматривается установка водосточных желобов. То есть длину кобылки в стропильной системе нужно выбирать с учетом выносной части и плюса для крепления к ногам. Это примерно 300-500 мм в зависимости от первого параметра. Ведь карниз может выступать и на метр за пределами стены, и он должен без провисания справляться со всеми нагрузками.
Для заготовок используются пиломатериалы только из цельного массива. Чтобы они дольше прослужили, выбирать стоит материалы с минимальным количеством сучков и дефектов. Для профилактики гниения и грибковых образований доски обрабатываются антисептическими составами для древесины в условиях эксплуатации снаружи здания. Также стоит рассматривать средства с антипиреновыми добавками, которые снижают степень горючести заготовок. Пропитку нужно выполнять после проведения всех работ по шлифовке, раскрою и декоративной резьбе.
Размеры кобылки по длине выше упоминались. А вот ширина выбирается чаще равная по высоте стропильной ноги. Толщин чаще убавляется на треть по отношению к основе. Как правило, поперечное сечение доски равно от 300*100 до 50*150 мм.
Особенности проведения монтажа
Для начала необходимо убедиться, что количество кобылок соответствует числу стропильных ног. На практике нередко приходится заменять уже подготовленные образцы из-за непредвиденных поломок, поэтому стоит позаботиться о небольшом запасе. Так не придется откладывать дальнейшие строительные работы на период обработки и просушки новых заготовок.
Крепление кобылки к стропильной ноге выполняется ершеными или обычными гвоздями с антикоррозионным покрытием из сплава с цинком. На каждый нахлест должно приходиться по 4 штуки (по паре с каждой стороны). Для надежности мастера рекомендуют концы загибать. Также альтернативой гвоздям могут выступать болты с шайбами и гайками. Их количество можно сократить до трех при небольшом нахлесте.
Порядок установки кобылок простой. Сначала фиксируются крайние заготовки. За ориентиры для корректировки выступа можно использовать фасад, мауэрлат, стропильную ногу. Далее по ним натягивается нитяной маяк. Он нужен только для определения ширины выступа. Из-за провисания горизонталь здесь не определить, поэтому дополнительно понадобится лазерный уровень.
Для широких свесов проектом должно быть предусмотрено усиление конструкции. Для этого устанавливаются так называемые консоли. Это вертикальные балки, которые с помощью анкерного крепежа фиксируются к стенам дома. При этом дополнительные горизонтальные перемычки необязательно должны присутствовать. Но они могут послужить в качестве основания для подшивки.
Полотна из софитов, доски или прочего материала позволяют защитить не только мауэрлат и пространство под крышей, но и кобылки кровли. А также получается эстетичный и законченный вид конструкции. Подшивка выполняется, как правило, по двум технологиям: заготовки крепятся к кобылкам или на горизонтальные перемычки. Второй вариант дополнительно усиливает карниз относительно прочности.
В этом видео инженер-конструктор рассказывает о том, нужна ли кобылка в стропильной системе:
Декоративные возможности
Так как нижняя сторона навеса крыши является видимой, то напрашивается желание сделать эту часть сооружения более декоративной. Возможности к этому есть. Можно просто закруглить конечность каждой кобылки, а можно сделать их низ фигурным на всём видимом участке.
С помощью лобзика реально сделать фигурные вырезы в средней части досок. Тут надо знать меру и не переусердствовать с их чрезмерным количеством, что может ослабить конструктивную прочность кобылок.
Для большей декоративности видимые деревянные элементы целесообразно покрыть масляными красками или бесцветным лаком, чтобы сохранить текстуру дерева.
Как формируется карниз?
Широкий карниз крыши – залог надёжной эксплуатации и более эргономичного обслуживания здания. Он формируется за счет повышения длины кровельного ската на 40-50 см. Существует 2 технологии монтажа карниза:
- За счет применения стропил большей длины. Самый несложный метод сформировать широкий карнизный свес – применять для монтажа стропильного каркаса стропильные ноги, протяженность которых на 40-50 см превышает длину ската. Но, у этого варианта имеется один минус – каркас получается достаточно массивным и дорогим. Помимо этого, в случае если скат крыши имеют длину больше 6 метров, то делается достаточно проблематично отыскать пиломатериалы, размеры которых разрешают сформировать более либо менее приличный карниз.
- За счет монтажа кобылок. Дабы сформировать свес нужной длины модно применять кобылки. Кобылка кровли нужна, дабы расширить длину стропил, наряду с этим излишне не утяжеляя каркас. Они прикрепляются к концу стропильной ноги для повышения длины ската. Кобылки смогут удлинить карниз на любую длину, наряду с этим эта технология дешевле, поскольку употребляются доски меньшего сечения, каковые стоят недорого.
Принципиально важно! Опытные кровельные мастера советуют применять для формирования карниза кобылки, поскольку обычно это дешевле. Помимо этого, это эргономичнее в плане монтажа, поскольку не приходится поднимать и перемещать по крыше стропила громадного веса и длины
Последовательность монтажа стропильной системы
В составе стропил лежит много элементов, у каждого своя задача. Некоторые обвязывают периметр стен, другие осуществляют поддержку ног, а остальные отвечают за соединение системы и поддержку ее неподвижности. В результате создается уравновешенная конструкция с небольшим весом, но хорошими несущими показателями.
Стропильную систему нужно собирать сразу после монтажа чердачного перекрытия. Независимо от вида крыши все будет делаться по определенному алгоритму.
Мауэрлат к стене
Брус укладывается на гидроизоляционные торцы. Закрепляется конструкция анкерами. Углы бруса нужно соединить вполдерева и зафиксировать болтами.
Стропила к мауэрлату
Стропила к мауэрлату представляют собой один или два бруска, которые нужно разместить на центральной оси (или по сторонам от центра на определенном расстоянии). По торцам стропил устанавливаются крайние стойки. Между ними на расстоянии от 3-х до 6-ти метров устанавливаются промежуточные элементы (если размер крыши позволяет).
Стропила являются несущей конструкцией скатов. В ее основе лежат элементы, которые можно соединять ригелями или стойками. Опорные балки не обязательно делать на основе древесины, их можно делать из железа, бетона или смешивать материалы.
Сращивание стропил
Теперь устанавливаются и сращиваются остальные стропила. Нижней частью их нужно прикрепить к мауэрлату, верхней опереть на конек и установить крепления. Порой стропило соединяют с противоположным стропилом, создав опору на коньковый прогон. Шаг их установки от 0,6 до 1,2 м
Важно распределить стропила равномерно по всей длине крыши
Стропила укрепляются подкосами и ригелями. Здесь нужно отталкиваться от проектной схемы. Если у ската большая ширина, потребуется больше элементов.
Окончание работы
После создания каркаса нужно монтировать пароизоляционную мембрану. Она располагается полосками внахлест. Установка начинается снизу.
После идет монтаж кобылок и создание карнизного свеса. Снизу конституция подшивается сайдингом или досками.
Сверху стропил нужно сделать обрешетку или просто настелить каркас досками. Обычно для этого применяется обрезанная доска толщиной 4 см.
Выполняется монтаж утеплителя. Подробнее об утеплении кровли можно ознакомиться в статье: «Как утеплить крышу самостоятельно: выбор утеплителя, порядок работ»
Последний слой – кровля. Здесь все зависит от выбранного покрытия. Обычно материал для кровли продается с инструкцией по установке, поэтому с этим шагом проблем возникнуть не должно.
Правила установки стропил наслонного типа
Наслонные стропила распорного типа по своей конструкции практически не отличаются от описанных выше трех вариантов, за исключением одного нюанса: вместо жесткого крепления стропил нужно использовать подвижное крепление. Распорные стропила такого типа отличаются тем, что для них не обязательно устанавливать прогон. Для распорной системы нужно очень тщательно закреплять мауэрлат к стенам дома. При этом они должны быть толстыми и крепкими.
Немного о наслонных стропилах с подкосами. Они представляют собой третью подстропильную ногу, которая работает на сжатие, и устанавливается с наклоном в 45 градусов. В итоге можно перекрывать даже 14-метровые пролеты, при этом балки могут быть использованы не самых больших сечений.
В расчете крепления подкосов нет необходимости, можно просто зафиксировать их с двух сторон, расположив под стропилами. Это предотвратит подкос от смещения
Нужно всего лишь ровно срезать угол подкоса, беря во внимание наклон стропил. Чтобы определиться с тем, какого сечения нужны узлы наслонных стропил, вычисляют усилие на нажатие
К последнему типу наслонных стропильных систем стоит отнести конструкции на подстропильных балках.
Если в вашем доме будет две несущие стены, ты понадобится устанавливать две подстропильные системы. В них входят балки, смонтированные на стороне крыши, которая длиннее. Под балками смонтированы стойки, а в качестве опор служит лежень и расположенные внутри стены дома. В случае отсутствия прогонов, стойки устанавливаются под всеми стропилами. Верхушки стропильных ног соединяются друг с другом, после чего их перевязывают накладками из дерева или стали. В виду отсутствия конькового прогона создается распор.
Затяжку устанавливают ниже сквозного прогона – таким способом избавляются от распора в безраспорной системе. Снизу стоек для улучшения устойчивости закрепляют схватки. Они выполняют функции ригеля, принимая на себя нагрузки сжатия, а также не дают стойкам упасть. Фиксируются расшивки крест-накрест.
В этой статье мы подробно рассказали о том, как усилить стропила двухскатной крыши, какими бывают такие системы, и как их устанавливать.
Конструкция, разновидности
Устройство стропильной системы достаточно сложно.

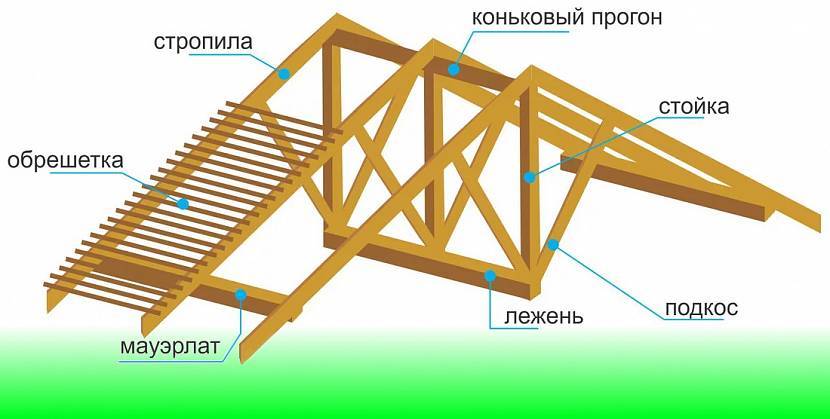

Основные элементы конструкции стропильной системыИсточник build-effect.ru
Рассмотрим узлы системы внимательнее:
- Мауэрлат. Это горизонтальный брус, уложенный на верхнюю кромку стен по всему периметру дома. Принимает на себя нагрузку от стропил, распределяет и передаёт её стенам и фундаменту.
- Лежень. Горизонтальный брус, уложенный по продольной оси крыши. Иногда укладывают два лежня, если этого требует ширина крыши.
- Стойки. Вертикальные брусья, расположенные на торцах лежня. Высота стоек определяет угол наклона скатов.
- Коньковый прогон. Горизонтальная доска, установленная на ребро и прикреплённая к верхним концам стоек. На неё опираются стропильные ноги.
- Стропильные ноги. Наклонные доски, установленные на ребро. В нижней части они опираются на мауэрлат, в верхней крепятся к коньковому прогону, или просто соединяются попарно.
- Прогон. Горизонтальный брус, закреплённый на концах стоек. Используется на крышах с двумя лежнями, разделяя всю конструкцию на два яруса.
- Ригель. Горизонтальные планки, уложенные перпендикулярно прогонам и соединяющие стропильные ноги.

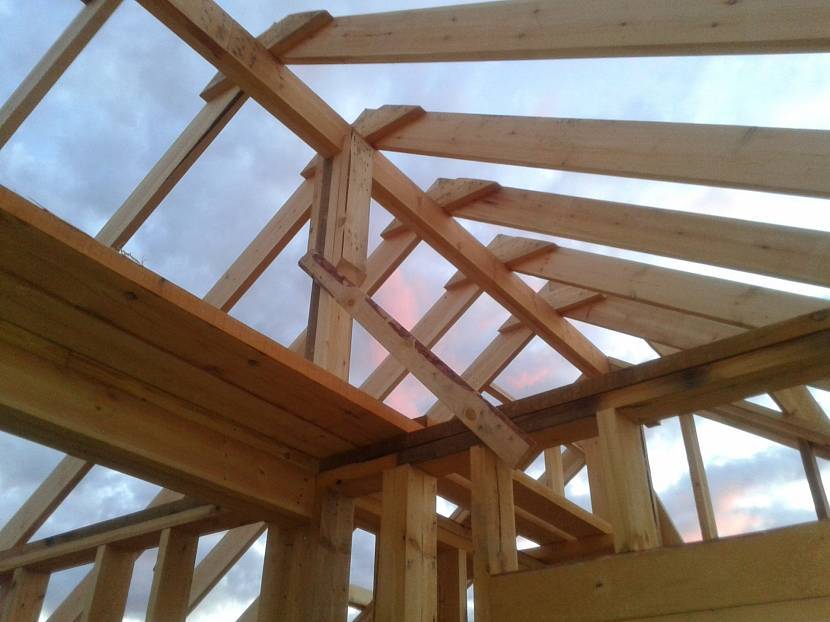

Ряд ригелей, установленных на стропильных ногахИсточник remontnik.ru
- Подкосы. Это наклонные планки, скрепляющие элементы конструкции и обеспечивающие их неподвижность.
- Обрешётка. Это несколько рядов горизонтальных планок, связывающих стропильные ноги между собой и служащих непосредственной опорой для кровли. Может представлять собой сплошной настил из досок. Иногда поверх редкой обрешётки укладывают промежуточный слой листовых материалов (ОСБ, ДСП или фанеру), обеспечивающих герметичность подкровельного пространства.

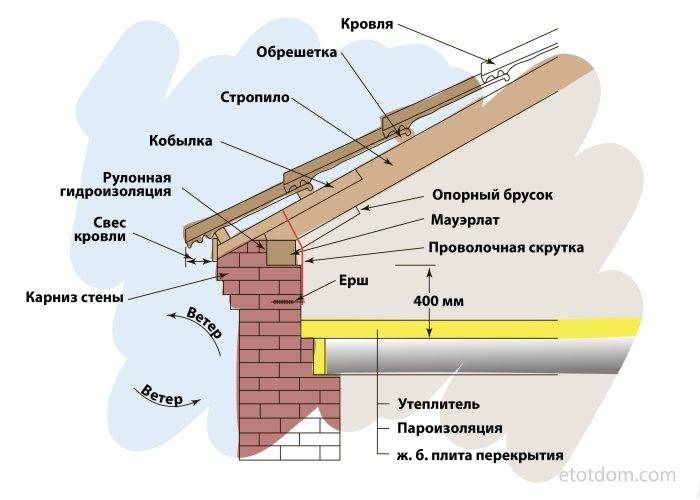

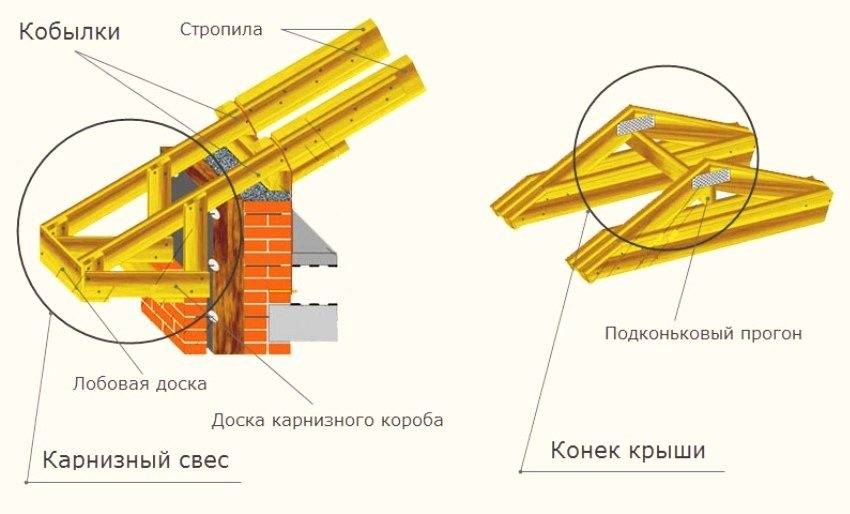

Кроме этого, важным элементом системы является карнизный свес. Это продолжение нижней части стропильных ног, выходящее за пределы мауэрлата и нависающие над плоскостью стен. Благодаря свесу, дождевая или талая вода стекает по водостокам на землю, не попадая на стены или фундамент. Это позволяет сохранить несущие конструкции и увеличивает срок службы постройки. При этом, сами стропила опираются на мауэрлат и там же заканчиваются. Продолжением являются отдельные элементы – кобылки, которые прикрепляются встык к стропилам и не испытывают нагрузок, приходящихся на основную часть системы.
Установленные кобылкиИсточник ytimg.com
Перечислены основные элементы стропильной системы, но порядок их соединения и размещения может быть разным. В зависимости от способа сборки возникают разные виды стропильных систем:
- Наслонные. Стропила опираются снизу на мауэрлат, а сверху крепятся к коньковому прогону.
- Висячие. Снизу стропила установлены на мауэрлат. А сверху соединены с противоположными ногами с другого ската. Как правило, такова конструкция кровли скатных крыш небольших одноэтажных домов каркасного типа, или построек из лёгкого пенобетона.
- Шпренгельные системы. Они состоят из цепочки отдельных ферм, собранных на земле и в готовом виде установленных на крыше. Такой метод позволяет уменьшить опасность от работ на высоте, обеспечивает лучшее качество и точность сборки.
Выбор той или иной конструкции не является капризом владельца дома. Тип крыши закладывается в проекте строительства по результатам расчётов, учёта возможных нагрузок и климатических условий региона.
Наслонные стропилаИсточник стд-спб.рф
Виды стропильных систем разных типов крыш
Все варианты конструкций определяются двумя основными видами устройства стропильных систем: висячими и наслонными.
Висячие
Идеально подходят для двускатных типов крыш, с небольшими пролетами – до 5 м., без внутренних перегородок. Нижняя опора – мауэрлат. В такой системе применяется затяжка, которая уменьшает распор конструкции на главные опоры здания.
Конструкция крыши висячего типа
Балки висячих стропил расположены внизу – они также играют роль балок перекрытия. В случае, когда перекрытие были изготовлены из железобетонных конструкций, они также могут быть затяжками системы.
Важные дополнения:
- Не стоит использовать ноги в качестве основного опорного элемента для свеса крыши. Более оптимальный вариант – кобылка (при условии, что свес имеет ширину не более 1 м.). Нога, при таком решении, передает нагрузку по всей своей плоскости мауэрлату.
- Когда древесина имеет влажность более 20%, стоит заранее приготовиться к тому, что после высыхания система начнет «ходить». Решение – использовать в качестве крепежей болты, которые всегда можно подтянуть. Но, еще более «продвинутый» вариант – «мощные» крепежные винты.
- На верху крыши обязательно нужно закрепить ветровую доску (должна идти от самого мауэрлата до верха конька). Угол организовывается от мансарды. Нужно это для создания максимально прочной крыши, стойкой к ветровым нагрузкам.
Наслонные
Применяются для крыш с пролетами 9-15 м. Вверху такие стропила крепятся на коньковый прогон, внизу – на мауэрлат.
Наслонная стропильная система
Если пролет более 15 м., то вместо конькового прогона монтируется два боковых, которые дополнительно крепятся на стойки. В случае, когда будет создаваться чердак, в качестве опоры наслонных балок используют стену.
Особенности:
- Любая конструкционная часть такой системы не должна быть толще 5 см.
- Поверхности элементов должны быть максимально гладкими и обработанными.
- Очень тщательно нужно отнестись к расчету нагрузок на каждый конструкционный элемент.
- Мауэрлат должен располагаться строго в горизонтальном положении относительно вертикальных опор.
- Симметрии нужно придерживаться и при монтаже подкосов со стойками.
- Качественная вентиляция – залог того, что ваша система стропил не сгниет в будущем.
- В точках соединения элементов с камнем или кирпичем нужна хорошая гидроизоляция.
В зависимости от выбранной застройщиком формы крыши, ее каркас также будет различным. Предлагаем изучить различные варианты для наиболее популярных верхних конструкций дома.
Односкатные крыши
Изготавливаются под углом 13-25 градусов, такие крыши имеют наиболее простые (в плане изготовления и монтажа) стропила. В случае небольшого здания с пролетами до 5 м. применяется наслонная система. В случае, когда пролеты больше 5 м – дополнительно применяют фермы.
Двускатные
Тоже довольно простой вариант. Особенно, когда под такой крышей оборудуется чердак или мансардный этаж. Углы наклона – 15-63 градуса. Если капитальные перегородки расположены на расстоянии до 6 м. (относительно друг друга) – монтируют висячие стропила. Для ходовых размеров дома 6х6 или 9х9 метров рекомендуем использовать следующие схемы устройства крыши.
Рекомендуемая схема монтажа стропильной системы висячего типа для двускатной крыши
Увеличивая размеры дома, необходимо видоизменять (усиливать) конструкцию. В таких случаях необходимо использовать наслонную технологию.
Варианты двускатной крыши для пролетов более 10 метров: применение наслонной стропильной системы
Вальмовые или четырехскатные
Правила устройства стропильной системы вальмовой крыши
С углами наклона 20-60 градусов, и пролетами не более 13 м. Обязательное условие – внутренние усиливающие элементы. Для крыш такого типа используются фермы, или же монтируются стропила для крыш наслонного вида.

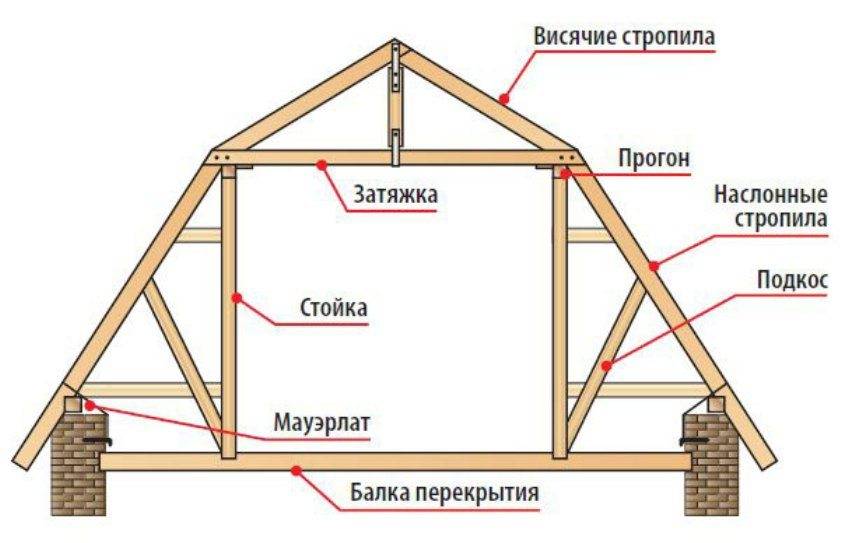

Ломанная крыша
Монтаж стропил ломанной крыши
В нижней своей части может обладать наклоном до 60 градусов, в верхней – пологая. Ввиду этой особенности мансардная площадь становится несколько больше. Используются такие же типы стропил, как и в варианте с четырехскатными крышами. Но, рекомендуется применять фермы.
Устройство стропильной системы двухскатной крыши своими руками
Перед тем, как начинать устройство стропильной системы двухскатной крыши своими руками необходимо определиться с ее типом и рассчитать потребность в материалах. Висячую систему устраивают в тех случаях, когда в конструкции здания не предусмотрена внутренняя несущая стена, или если необходимо просторное чердачное пространство, например для строительства мансарды. Количество пиломатериала рассчитывают, исходя из площади перекрытия и высоты крыши.
Монтаж стропильной системы своими руками
Порядок проведения работ при сооружении стропильной конструкции может быть следующий:
- установка и крепление мауэрлата на наружные стены. Он укладывается с той стороны, куда планируется делать наклон крыши. Предпочтительно, чтобы эти стены были параллельны внутренней несущей стене здания. Под брус необходимо положить слой гидроизоляции любого типа;
- укладка лежня производится аналогично сооружению мауэрлата;
Устройство стропил для сруба
- на лежень вертикально устанавливаются стойки. Закрепить их можно в паз или металлическими уголками. От высоты стоек напрямую зависит угол, под которым наклонена кровля, поэтому если требуется сделать крышу с заданным углом, то вычислить высоту стоек можно с использованием простейших тригонометрических формул. К примеру, для угла в 45 градусов, необходимо, чтобы высота стоек была равна расстоянию между мауэрлатом и лежнем. Расстояние между стойками должно соответствовать желаемому расстоянию между стропилами двускатной крыши;
- все стойки соединяются между собой коньком, который должен лечь строго горизонтально.
На этом устройство основных несущих элементов можно считать законченным. Следующим этапом в устройстве стропильной системы двухскатной крыши своими руками является установка стропил.
Стропильная система для двухскатной крыши
Установка стропил двухскатной крыши своими руками
Как уже было сказано ранее, стропильные ноги можно скреплять между собой внизу на земле. Для этого изготавливается шаблон из небольших брусков с заданным углом и длиной. Затем по нему делается необходимое количество стропильных ног. Если система висячая, то они еще соединяются затяжками. После этого производится установка стропил двухскатной крыши своими руками на место и закрепление их на коньке.
В случае устройства стропильных ног «по месту», они просто укладываются на конек в местах, где находятся стойки и соединяются между собой в верхней своей части. В нижней части они крепятся к мауэрлату. После этого стропилам можно придать жесткость с помощью подкосов. Выполняя установку стропил двухскатной крыши своими руками, необходимо учитывать, что на эти конструктивные элементы приходится самая большая нагрузка.

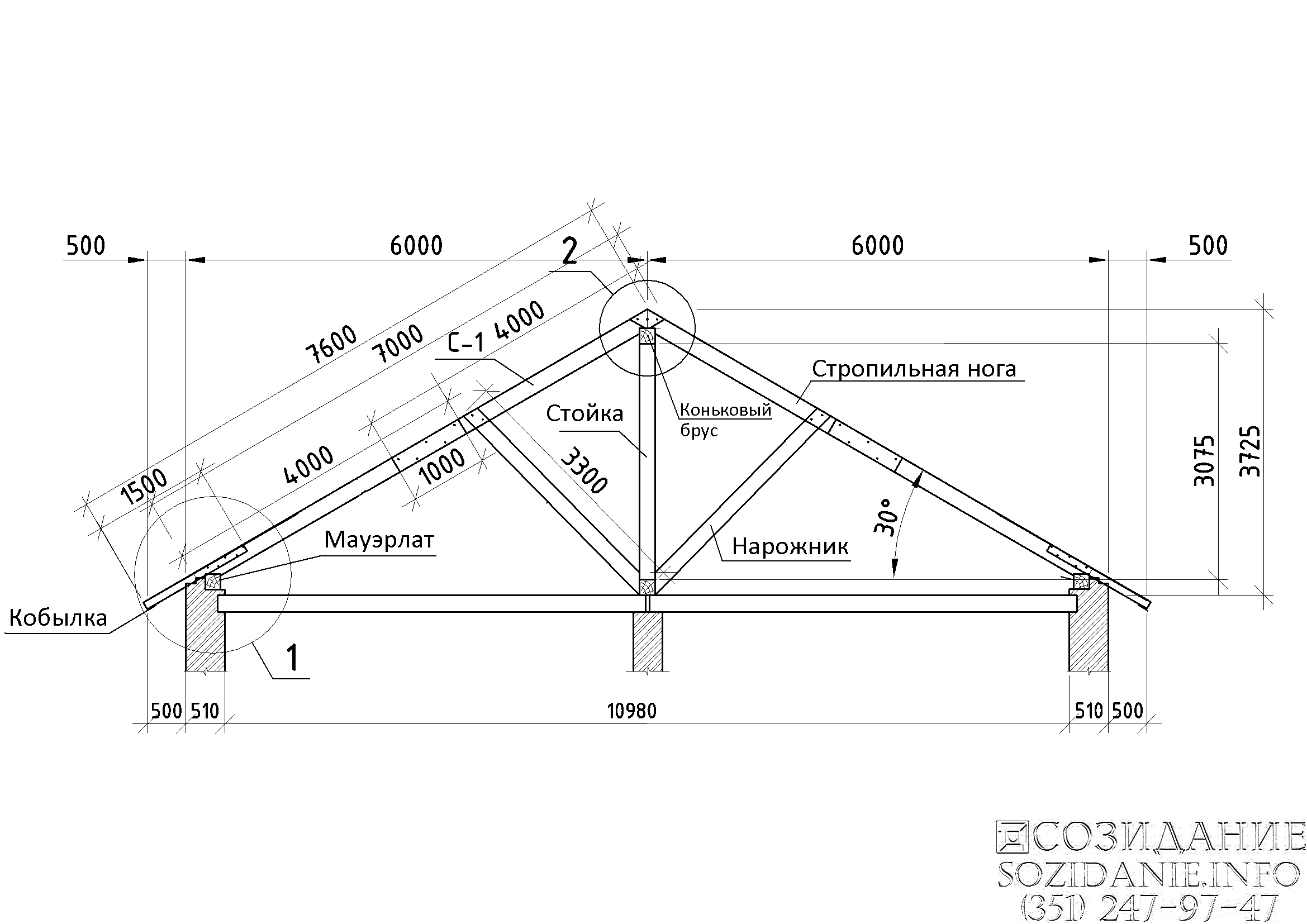

Схема строения стропил для двухскатной крыши

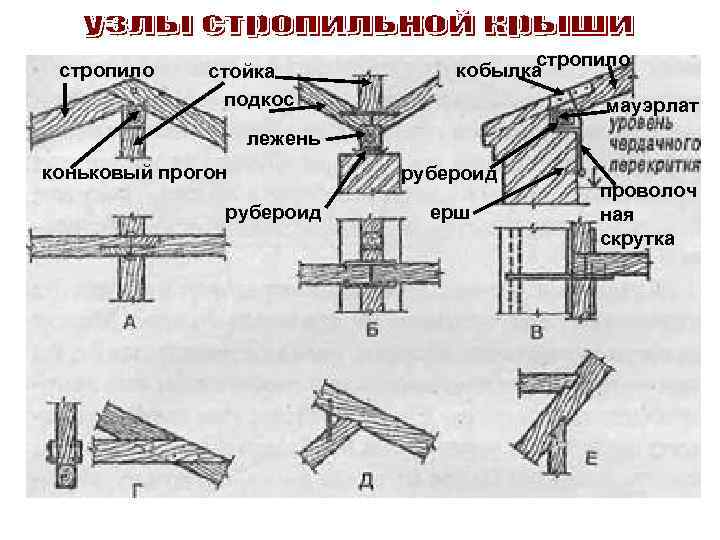

Крепление стропил к мауэрлату
Обеспечить надежность всей конструкции можно, только если все соединения и крепления выполнены грамотно и качественно. Одним из самых ответственных мест во всей конструкции является точка, где стропильная нога контактирует с мауэрлатом. В этом месте равнодействующая всех сил, действующих на кровлю, направлена в направлении стропильной ноги, «смотрящей» под углом вниз. Поэтому стропила со временем могут разъехаться. Задача стоит такая, чтобы эту равнодействующую направить перпендикулярно стен, то есть в направлении действия силы тяжести.
Сделать это можно двумя способами:
Упереть стропильную ногу под углом в мауэрлат и прибить гвоздями. В этом случае нужно будет делать кобылки, так как свес не образуется.
Сделать прямоугольный вырез в стропильной ноге, которым она будет упираться в мауэрлат. Такая конструкция более надежная.

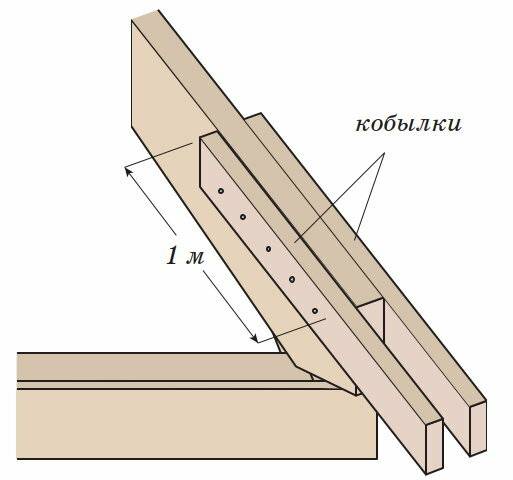

Удлинение стропильных ног с помощью кобылок
Крепление стропил к мауэрлату любым из этих способов позволит избежать деформации стропильной конструкции.
Устройство обрешетки и мелких элементов
Когда вся основная конструкция уже установлена и нет сомнений в ее надежности, можно приступить к монтажу остальных элементов. Вначале можно закрыть фронтоны досками. Это позволит обрезать пиломатериал «по месту» более ровно. Если требуется монтаж кобылок для устройства свеса, то производятся и эти работы. К кобылкам крепят карнизную доску и подшивают карниз.

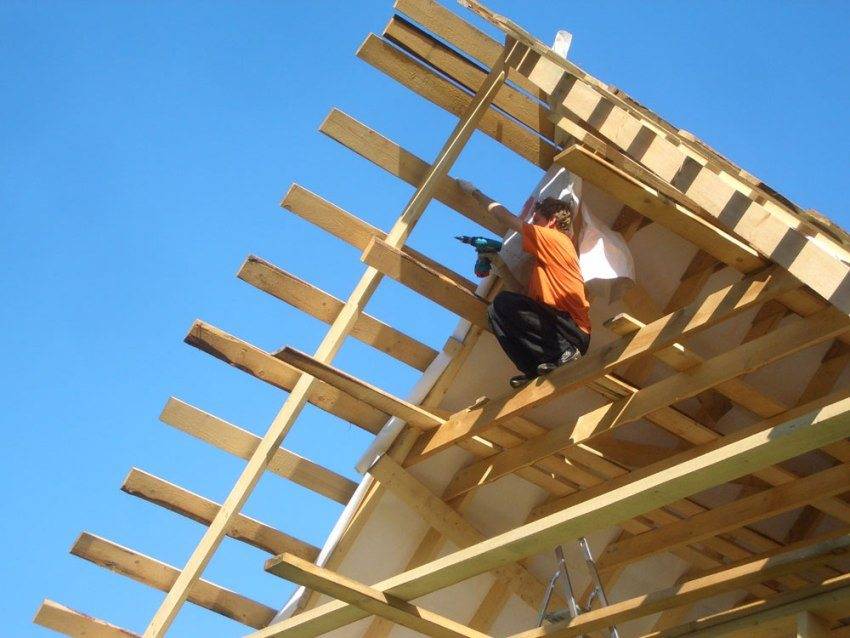

Обрешетку делают из досок с необходимым шагом или сплошную. Начиная с нижней, прибивают доски на нужном расстоянии друг от друга. Первая доска должна быть прибита строго параллельно карнизу.

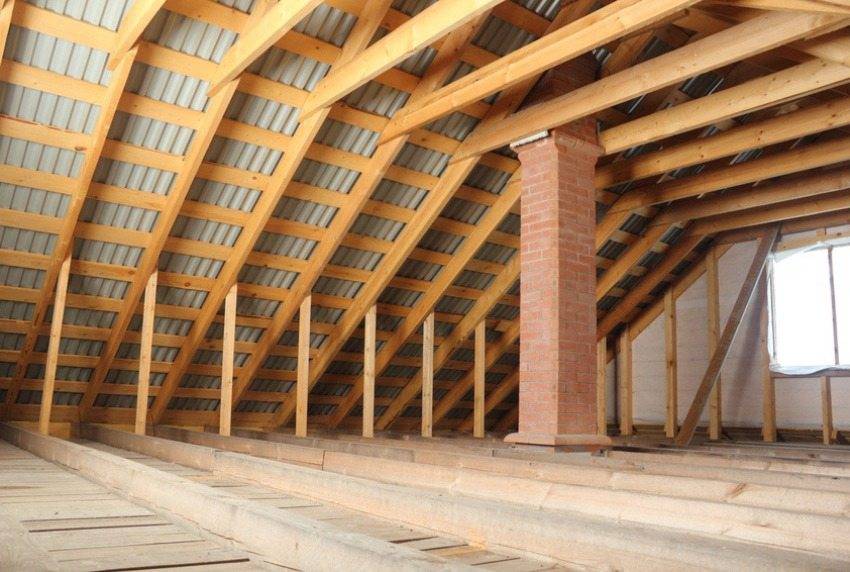

Стропильная система двускатной крыши — вид изнутри
Монтаж стропил двускатной крыши дело ответственное, так как от этого зависит прочность и долговечность всей сооруженной конструкции. Выполнить эту работу нужно качественно.
Устройство карнизного свеса ↑
Как уже было отмечено подшив карнизного вылета крыши с использованием дополнительного горизонтального элемента, кобылки, более сложный и трудоемкий вариант. В общих чертах монтажные работы проходят следующим образом.
В качестве конструктивного элемента используют доски с сечением в 100 или 150 на 30. Их можно заменить обрезками брусьев под стропила.
При наращивании стропильных ног широкая плоскость элемента должна лечь горизонтально, то есть под прямым углом к поверхности стены. При этом обычно ориентируются на кирпичную кладку либо на показания строительного уровня.
Следующим шагом на кобылки крепят подшивные доски
Учитывая вышесказанное, нижняя плоскость полученного короба расположится горизонтально.
Остается отделать или украсить короб
Здесь уже нет готовых рецептов – все будет зависеть от стилистики дома, а также личных предпочтений хозяев.
При устройстве карниза важно обратить внимание на то, что он не должен мешать кровле «дышать», то есть ничто не должно препятствовать попаданию и прохождению воздуха через подкарнизную часть в подкровельное пространство, а затем через покрытие кровли наружу. Это залог эффективной вентиляции, благодаря которой все элементы кровельной конструкции остаются сухими, и крыша служит значительно дольше.
Важно
По этой причине недопустимо использование в процессе монтажных работ герметиков типа монтажной пены либо силикона за исключением обработки труб.
karnizy-s-kobylkami-1
karnizy-s-kobylkami-2
Подшивные карнизы с использованием кобылок бывают разного вида. Разберем более детально устройство самого простого из них – обычного треугольного.
На заметку
Выносной карниз этого типа не только прост, но имеет еще одно важное преимущество – в отличие от других вариантов он не гудит, создавая неприятный шум, когда на дворе бушует зимняя вьюга.
Монтаж проводят, следуя следующим несложным правилам.
- Стропила обрезают вровень с уровнем наружных стен, причем выносной карниз не должен при этом нависать над стеной. Для случаев, когда он все-таки свешивается на стык, образованный на месте соединения стен со стропилами, прибивается карнизная доска, по которой будет проходить водосток.
- Вынос карниза обеспечивают кобылки, которые прибиты непосредственно к стропильным ногам. Стропила таким образом удлиняются. Этот способ довольно востребован и вот почему. Среди множества преимуществ такого подхода прежде всего отметим полноценную защиту пространства, образованного под карнизом – дождевая вода туда гарантированно не попадет даже при сильном ветре. Однако через зазор, образованный кобылками, в подкровельное пространство проникнет достаточный объем воздуха, чтобы обеспечить вентиляцию кровли.
- Снизу карнизный вылет можно оставить открытым либо закрыть, используя прифугованные или просто оструганные равные по ширине подшивные доски. Максимальная толщина их составляет 25 мм. Доски устанавливают перпендикулярно к стене, сохранив между ними вентиляционный зазор.
- Если карнизный вынос превышает расстояние для установки деревянной кобылки, то его крепят на консоли, которые заделаны в стену с помощью металлических анкеров. На этих участках конструктивные элементы заделываются на одной линии с консолью.
- Свесы на стенах, возведенных из камня, верхний край которых выложен кирпичом, также выполняют из кирпича. Следует учесть, что свес по ширине не может превышать 50% толщины стены. При устройстве свеса ряды шаг за шагом припускают не более, чем на треть от длины кирпича, однако не более 8 см.
https://youtube.com/watch?v=VIX7ZJfWuBw%3F
