Каркас для бетонной лестницы
Более практичной является лестница на бетонном каркасе. Они бесшумны, прочны и надежны. Однако здесь также присутствуют недостатки. И главный – это большой вес изделия, которое нельзя просто опереть на плиты перекрытия.
Сборка каркаса в таком случае сильно усложняется, ведь необходимо обустраивать несущие конструкции, что опять-таки требует дополнительных вложений и серьезных подготовительных работ. Кроме того, для придания более-менее эстетичного вида, придется как следует потрудиться, ведь отделка бетонной лестницы требует определенных навыков. Чаще всего на бетонный каркас кладут плитку или деревянные ступени.
Размеры для расчета и последовательность выполнения работ
Прежде чем приступить к изготовлению каркасной конструкции, необходимо определится с типом конструкции, просчитать количество материалов и произвести замеры.
Расчет необходимых параметров:
- Замер высоты между полом первого и второго этажа;
- Высота подступенка, интервал от 16 до 20 см;
- Ширина проступи, от 20 до 30 см;
- Ширина лестничного марша не менее 90 см;
- Угол наклона лестницы, предел от 30 до 45 градусов.
Приведенные выше пределы интервалов при расчете ступеней, необходимы для удобства при перемещении по лестничной конструкции.
Формулы для данных расчетов:
- Формула удобства: e — j = 12 см.
- безопасности: e + j = 46 см.
- шага: 2 j + e = 62 (60-64) см.
Где: размер проступи – е, размер подступенка – а, j.
Произведя данные расчеты, определяемся с этапами выполнения работ:
- Подготавливаем проем необходимых размеров;
- Изготавливаем металлический каркас для лестницы, на основании произведенных расчетов;
- Сборка всей конструкции по месту установки.
Особенности конструкции
Необходимость в загибах на швеллерах возникает при установке поворотной лестницы. Такая конструкция отличается необычной формой. Чтобы воспроизвести задуманное, в местах, где находятся повороты, делают клинья. Сварные швы усиливают посредством стальных пластин. Их помещают на месте стыка. При отсутствии нужного опыта, следует отдать предпочтение прямомаршевым конструкциям. Если поворот все же необходим, сложности с монтажом решают посредством установки дополнительной площадки.
Вариантов для облицовки тоже достаточно. Для этого можно использовать камни, деревянные панели, плитку и стекло. Лестницу можно украсить с помощью кованых элементов. Вопреки распространенному мнению интересные решения не всегда становятся результатом существенных материальных трат. Дорогостоящая отделка не всем по карману.
Чтобы обеспечить абсолютную безопасность, лестницы, изготовленные из металлического уголка, оснащают перилами. Их делают из различных материалов, форма также может отличаться. Эти параметры определяют, учитывая пожелания владельца и местоположение конструкции. Еще одним важным фактором является материальное благосостояние.
Ступени, перила и ограждения
При изготовлении металлических ступеней важно следить за тем, чтобы толщина материала была не меньше 3 мм, а его поверхность должна быть рифлёной. Чтобы сделать их более безопасными, можно использовать специальное противоскользящее покрытие
Им может являться коврик из каучука, накладка из резиновой крошки или абразивная клейкая лента. Такие покрытия не только защитят ваших домочадцев от травм, но и будут служить украшением наружной лестницы.
При сварке перил есть несколько нюансов
Металлические ступеньки крепятся к основанию за счет саморезов
Важно понимать, что такие конструкции чаще всего применяют для наружных лестниц. Внутри дома лучше всего использовать как основной материал, дерево – оно более приятно с эстетической стороны, и по нему удобнее ходить
Такие ступени также крепятся саморезами.
Перила, сделанные из металла, необходимо монтировать при помощи сварки или болтов. В качестве материала ограждающей конструкции лучше всего брать трубы, арматурные прутья и любые другие изделия металлопроката.
Важно: при использовании металлических трубок обращайте внимание на их диаметр, он должен быть от 35 до 80 мм. Их можно покрывать пластиком, чтобы перила стали приятнее на ощупь
Для наружных лестниц рекомендуется изготавливать перила из нержавеющей стали или того же металла, что и сама конструкция. Допускается использование оригинальных кованых конструкций.
Что учесть при изготовлении лестницы на металлическом каркасе
Простую лестницу на металлическом каркасе с деревянными ступенями способен выполнить даже начинающий.
Лестница на косоурах – один с самых часто используемых вариантов.
Лестница в один марш на двух косоурах – одна из простейших конструкций, с которой справится человек с минимальным опытом сварочных работ.
Для косоуров используют профильную трубу, сечение выбирают от 80Х40 до 100Х100. Выбор зависит от длины марша. Трубы сваривают в прямоугольную раму, используя перемычки, которых может быть две и больше.
К профильной трубе приваривают накладки, используя для этого сталь 4 мм. Накладки крепят вверху и внизу – к стене и к полу таким образом, чтобы анкеры выдерживали нагрузку до 400 кг. Если в потолке труба опирается на балку из дерева, применяют шпильки или шурупы не менее 4 для каждой точки крепления и длиной не менее 100 мм. Располагают анкеры в малозаметных местах, например, их могут скрывать ступеньки.
Прихваченные сборки, состоящие из вертикального и горизонтального фрагментов уголка, выставляют по уровню, приваривают к косоурам на их верхнюю сторону, сначала прихватив, а затем окончательно приварив швы.
Вертикальные стойки перил – балясины – для самого простого варианта выполняют из трубы ¾ дюйма диаметром. Поручень можно покрыть деревянной накладкой.
Между балясинами максимальный шаг должен быть 15 см, это предотвратит риск случайного падения с лестницы. Если в доме маленькие дети, устанавливают от двух балясин на ступеньку или соединяют балясины близко расположенными друг к другу горизонтальными перемычками.
Безопасный угол наклона лестницы – 38-45 градусов. Если лестница на чердак или подвал – допускают угол до 75 градусов. Такие лестницы часто раскрывают по необходимости, используют не постоянно, для них важнее экономия пространства, чем удобство.
Ступени можно изготовить из полированной фанеры, покрытой лаком. Толщина листов должна быть не меньше 22 мм. Под балясины предусматривают пазы для крепления отверстия. Ступени крепят к уголкам каркаса саморезами снизу через отверстия.

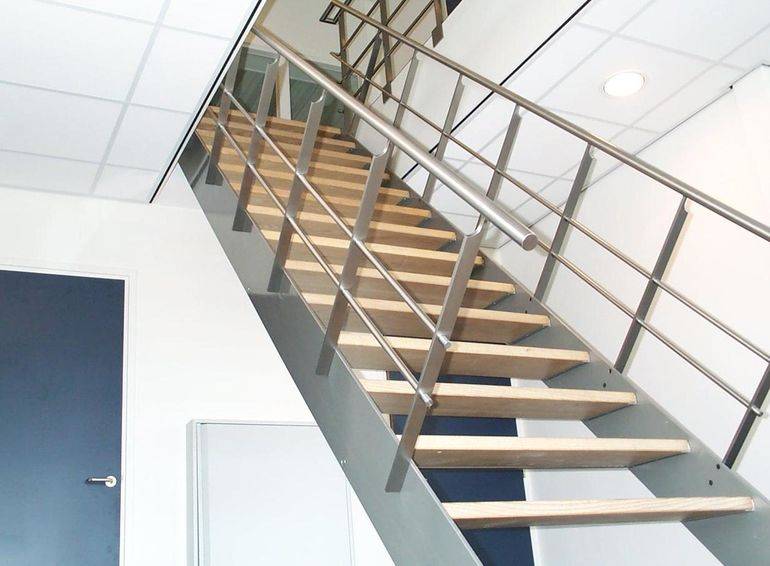

Лестница на тетивах – альтернативный вариант.
Тетива – это наклонная балка, предусматривающая другое крепление ступеней. Для них предусматриваются пазы или гнезда. В такой реализации уголки навариваются не с внешней, а с внутренней стороны профильной трубы.
Равные отрезки уголка нужно наварить строго горизонтально, после чего уложить на них ступени.
Тетивы не накрываются деревом, поэтому пазы не понадобятся.
Удобство эксплуатации – самое главное.
Независимо от выбранного решения по материалам и типу изготовления, самое главное – это удобство лестницы. Особенности изготовления лестницы на второй этаж на металлическом каркасе – в видеоролике:
Специалисты по изготовлению лестниц ценятся не только за умение изготовить любую конструкцию, но прежде всего за учет всех нюансов при проектировании. Это может быть:
- Скапливание пыли и уход за лестницей.
- Потертости при эксплуатации, которые появляются уже через полгода службы лестницы.
- Масляные пятна на перилах.
- Царапины на элементах лестницы.
- Загораживание света лестницей.
- Цвет ступенек.
- Необходимость заносить крупногабаритные вещи по лестнице.
- Возможность демонтажа.
- Эксплуатация лестницы пожилыми людьми.
- Использование площадки между маршами.
- Варианты экономии пространства.
- Учет необходимости закрывать верхний этаж на зиму (для домов с мансардами).
- Встраивание дизайна лестницы в дизайн помещения.
- Система освещения лестницы.
Советы специалиста об этом можно найти в видео:
Металлическая лестница на косоурах
Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы. Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.
Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.
Главное — правильно с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.
Преимущества
Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:
- Это облегчает процесс работы;
- Позволяет с легкостью организовать порядок действий;
- Такие конструкции прочны и долговечны;
- Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
- Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят .
Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.
Недостатки
Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.
Как построить винтовую лестницу своими руками
Если речь идет про наружные лестницы, выполняющие чисто служебные функции, упор надо сделать на прочность и долговечность, а значит и составляющие необходимо выбирать соответствующие. Такие изделия не требуют дополнительной отделки и называются открытыми.
Если же предполагается изготовление винтовых лестниц для дома и дачи, то для придания внешней привлекательности, металлический каркас следует обшить декоративными панелями, поставить деревянные ступени, алюминиевыми перилами и поручни из массива или ПВХ. Это закрытый вариант.

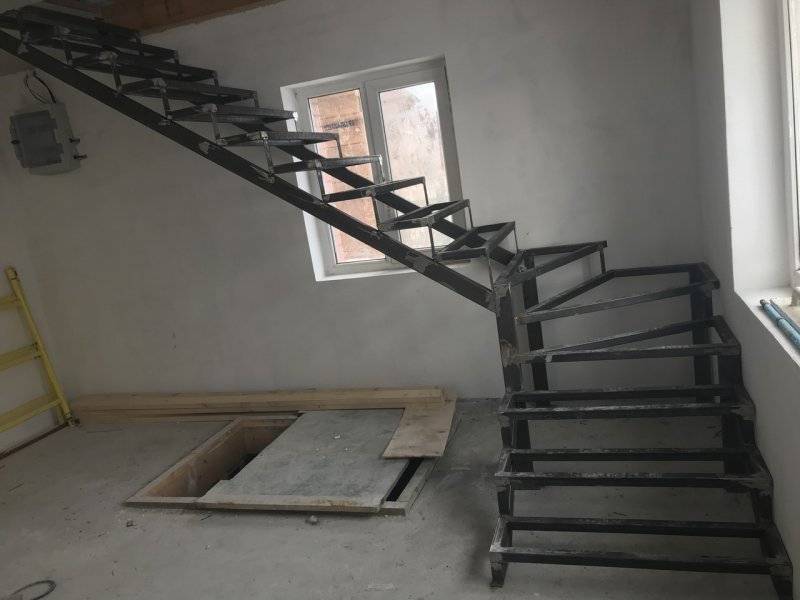

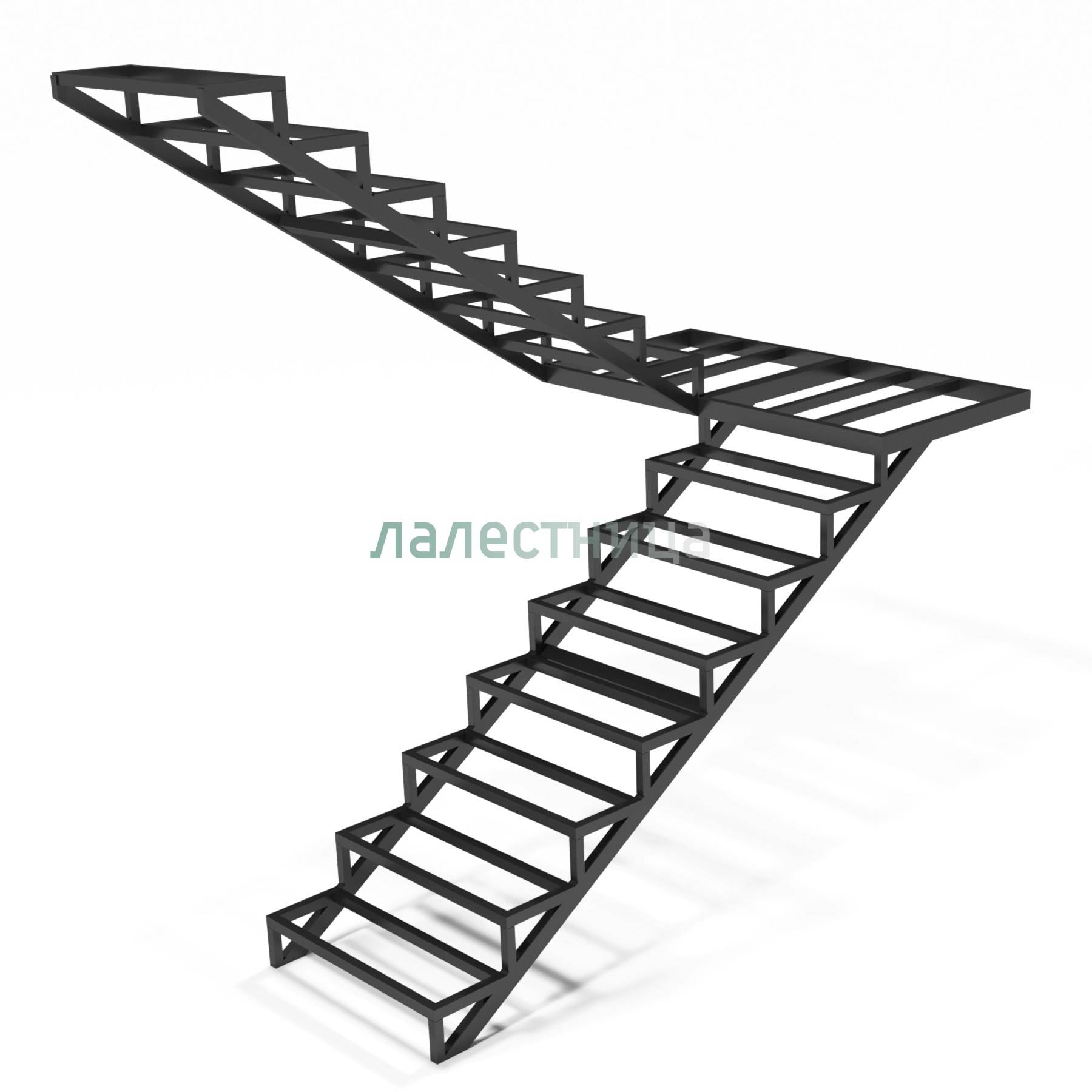

Поворотная лестница на двух косоурах
Если предполагается делать лестницу на двух косоурах, то их длины будут равны 8,5 м для внешнего и 3,8 м для внутреннего (рассчитано ранее). Вы можете заказать сварку профиля на металлобазе или изготовить каркас из стали своими руками.
Вам понадобится металлический профиль с прямоугольным сечением. Вырезаем из него “косынки”, одни по высоте подступенка, другие по глубине проступи. Далее свариваем их вместе под прямым углом. В итоге должен получится каркас в форме “лесенки”.
Если Вы решили построить винтовую лестницу с открытым каркасом, который виден и не скрыт обшивкой, то тщательно поработайте со сварочными швами, чтобы их не было заметно. Готовую конструкция покройте эмалью.
Далее устанавливаем деревянные ступени. Проступь можно прикрутить саморезами к профилю или закрепить с помощью уголков, установленных во внутренней части каркаса.
Обязательно установите ограждения. По внешней стороне марша перила из нержавеющей стали можно приварить к каркасу ступеней, а по внутренней – прикрепить к стене. Стену внизу лучше защитить калошницей. Стойки перил привариваются на расстоянии 60 см друг от друга. Высота поручня – 90 см, пространство между стойками должно быть закрыто панелями или леерами. Также можно установить алюминиевые перила для лестниц. Отделка металлической лестницы завершена.
Модульная винтовая лестница на центральном косоуре
Сборная или модульная лестница в основе имеет один косоур, состоящий из отдельных секций, которые образуют жесткую несущий элемент – хребет, именно поэтому подобная конструкция также носит название “хребтовая лестница”. Каждая секция выставляется по высоте и направлению и закрепляется. Под каждую четвертую ступень устанавливается стойка-опора. Сборные лестницы имеют простую конструкцию и устанавливаются за считанные часы.
После того, как металлический каркас смонтирован, необходимо установить деревянные ступени. Это делается с помощью саморезов. Сборные винтовые лестницы из нержавейки не нуждаются в дополнительной отделке и прекрасно вписываются в современный интерьер.
Видео инструкция по сборке модульной лестницы
Спиральная лестница на столбе
Изделие с центральным столбом или опорной трубой – классическая конструкция винтовой лестницы, пригодная для любых помещений. Она очень компактная, простая в изготовлении и монтаже. Давайте посмотрим как сделать винтовую лестницу своими руками.
Для каркаса центрального столба понадобится толстостенная труба соответственной длины. И труба потоньше и большего диаметра для изготовления гильз. Последнюю нужно нарезать на равные части так, чтобы получились гильзы высотой 230-260 мм. Отрезать надо строго перпендикулярно трубе, иначе ступени будут под наклоном.
Плотность установки гильз, которые мы будем нанизывать на центральную стойку, должна быть максимальной – без перекосов и щелей. Если вы выбрали слишком большой диаметр гильз, у Вас образуются зазоры. Чтобы их закрыть можно сделать кольца-уплотнители из трубы нужного диаметра. Потом кольца ввариваются в гильзы и шлифуются фрезером.
Чтобы изготовить ступени одинаковой формы можно использовать специальный кондуктор. Мы его сделаем из деревянных кусочков ДСП и оправки для трубы.
Теперь свариваем части ступеней под нужным углом, вкладывая их в кондуктор. Одновременно привариваем ступень к гильзе. По завершению отчищаем швы от заусенцев.
Монтаж модульной лестницы заключается в том, чтобы аккуратно нанизать гильзы на центральную стойку и разместить получившуюся конструкцию в подготовленном месте. Для большей надежности и устойчивости нижний конец стойки можно залить бетоном.
Когда установка винтовой лестницы завершена, выставляем ступени в нужные положения, придерживаясь необходимого угла. Надежно фиксируем и свариваем гильзы между собой. После грунтовки и окраски поверхностей конструкции, укладываем ступени на получившийся каркас. По необходимости проводим отделку металлической лестницу декоративным элементами. Сборка винтовой лестницы окончена.
Видео: монтаж винтовой лестницы с центральным столбом

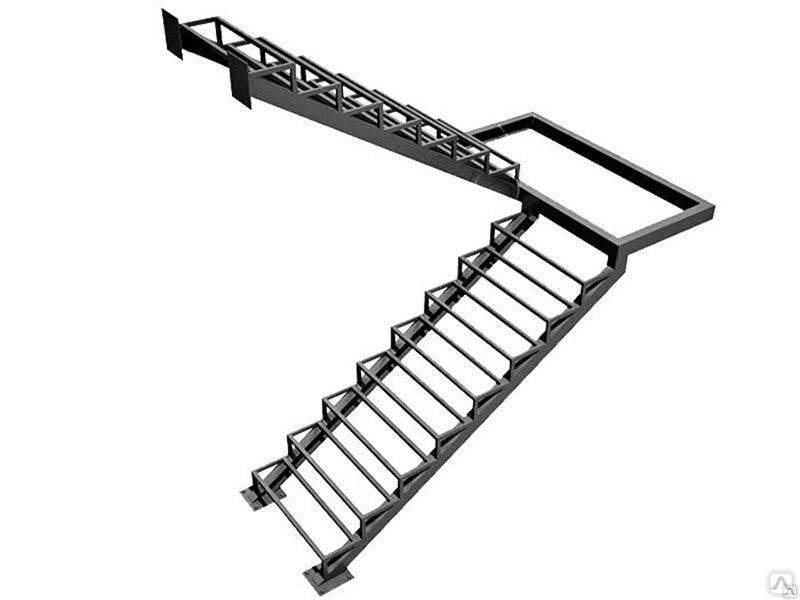

Маршевые лестницы
Изготовление своими руками каркаса такого типа довольно простое. Для этого используем швеллер и уголки. Перед началом порезки материалов необходимо разработать чертеж конструкции. Для упрощения его составления можно в интернете найти чертежи металлического каркаса этого типа.
- разрезаем швеллер на заготовки необходимой длины;
- свариваем раму из порезанного швеллера;
- к его боковым граням привариваем своими руками уголки;
- крепим ступеньки одним из двух способов:
- обычной укладкой полосы металла на уголок, который полностью будет скрыт ступенькой;
- довариваются еще два куска уголка, чтобы получилась рама, на которую помещаем ступеньку.
- после завершения сварочных работ своими руками необходимо зачистить все швы;
- металлическую поверхность тщательно обрабатываем грунтовкой;
- осуществляем покраску конструкции.
Вернутся к содержанию
ГОСТы и расчеты
В постройке лестниц важна каждая деталь. Несоблюдение строительных норм ведет к травмам, неудобству пользования.
ГОСТ 2312078 применим к лестницам, ограждениям, площадкам с температурой эксплуатации не ниже -65 градусов. Общие требования стандарта:
- Наклон лестничного пролета — 45—60 градусов.
- Лестницы, их элементы обязаны выдерживать кратковременную нагрузку 200—400 кг/см².
- Высота марша при уклоне 45 градусов — до 4,2 м, при уклоне 60 градусов — 6 м.
- При меньшем уклоне ступени шире — 50, 70, 90 см при 45 градусах; 50, 70 см — при 60 градусах.
- Высота ограждения варьируется от 1 до 1,2 м.
- Настилы при этом ГОСТе — просечные, решетчатые штампованные, сплошные с рифлением, сварные из круглого прутка, из вертикальных параллельных полос.
- Конструкция не должна иметь острых углов, кромок.
- Уклон ступеней после монтажа не более 1 градуса.
- Соединение между площадкой и пролетом только сварное.
ГОСТ Р 53254-2009 закрепляет требования к изготовлению, монтажу эвакуационных, пожарных, приставных, временных лестничных маршей.
- Глубина приступи не менее 25 см при ширине от 90 см, с высотой ограждения более 1,2 м.
- Маршевые конструкции монтируются при высотах более 20 м, до этой высоты возможны вертикальные элементы.
- Расстояние между близкорасположенными пролетами — более 75 см.
Отдельное требование к вертикальным маршам:
- Нижний пролет разрешается изготавливать выдвижным.
- Не допускается разрушение стен в местах крепежа.
- Минимально допустимая нагрузка по центру марша — 180 кгс.
- Минимально допустимая горизонтальная нагрузка на перила — 54 кгс, расстояние между ступенями — до 35 см, от тетивы до стены — 30 и более сантиметров.
- Высота от нижней ступени до земли — до 1,5 м.
- Минимальная ширина лестницы без ограждения — 60 см, с перилами — 80 см и более.
- Проверка на прочность происходит в момент сдачи в эксплуатацию и в дальнейшем — не реже раза в 5 лет.
ГОСТ 25772 83 обобщает нормативные документы и выдвигает общие требования:
- Требования к нагрузке ограждений — 40 кгс во всех направлениях с прогибом не более 5 см.
- Покрытие опор материалами с противоскользящими свойствами.
- Расстояние от левой до правой тетивы — 40—80 см.
- Шаг ступени 30—34 см.
- Высота между землей и первой ступенью не более 40 см.
- К лестницам высотой более 5 м и уклоном от 75 градусов необходимо дуговое ограждение и конструкция для крепления страховочного ремня.
- Шаг ограждения дуги не более 80 см, с креплением между собой не менее 3 направляющих. Расстояние между маршем и дугами 70—80 см.
- Испытание конструкции не реже 1 раза в год с превышением нормативной нагрузки на 20 %.
Расчет маршевых лестниц ведется, исходя из конструкции, угла уклона, ширины, глубины ступеней.
- Оптимальной считается ширина ступени в 30 см. Это значение идеально для шага человека и не позволит ему сбиться. Чердачные лестницы, вспомогательные могут иметь меньшую ширину ступени.
- Минимальный просвет равен 2 м.
- Высота ступени не более 20 см.
- Оптимальная ширина около 1 м. Уменьшать не рекомендуется, так как это затрудняет проход 2 человек.
Выбор профиля и его возможности
От самых простых – такая конструкция в подвале вполне приемлема.
Идея сборки металлической лестницы не нова. На этом пути было несколько промежуточных решений, в которых главная роль уделялась швеллеру и металлическому уголку.
Принцип сборки был очень простой:
- два швеллера устанавливались параллельно друг другу;
- между ними наваривались контуры из металлического уголка;
- в который можно было закрепить деревянную ступеньку или использовать металлическую рельефную конструкцию.
Однако практика показала одну очень неприятную особенность металлического уголка – способность деформироваться под нагрузкой. Альтернатива ему была очень быстро найдена, это металлический профиль.
К вполне приемлемым домашним – довольно аккуратно смотрится.
Лестница из металлопрофиля имеет те достоинства, которые сложно переоценить, а именно:
- Профильная труба позволяет воссоздать любой тип лестниц от стационарной на несколько маршей, до приставной и винтообразной. Изгибы, углы поворотов решающего значения не имеют (хоть 30, хоть 180 градусов);
- Металл приемлет любые комбинации материалов, использование его с деревом, стеклом и даже пластиком значительно обогатят не только внешний вид готового изделия, но и цветовые возможности;
- Использовать только профиль для лестницы можно. Современные технологии окрашивания металлических изделий предадут ему любой из возможных цветов порошковым методом. Хотя наиболее популярные цветовые решения для металла являются: золото, серебро и ретро черный цвет с элементами блестящего светлого металлика;
- Лестница из профиля, конечно же, надежна и прослужит не один десяток лет;
- Сборка всей конструкции осуществляется быстро, обладая навыками сварки, в течение короткого времени, вы соберете всю конструкцию;
- Сложность каркаса не играет решающей роли в скорости сборки, так как вариант решения проблемы будет находиться в подготовительном этапе (многое зависит от правильности резки заготовок, но об этом в отдельной главе);
- Крепления для таких лестниц можно готовить на любом этапе и во время строительства дома и в готовой коробке;
- Цена профиля не является неподъемной и вполне по карману обычной семье;
- Лестница из профильной трубы спокойно собирается своими руками, сильно облегчит работу сварочный бытовой аппарат.
Особенности работы с материалом при изготовлении лестниц
Можно соорудить скелет и таким образом.
Лестница из профиля прочна и долговечна, однако и у металла существует свой предел, соблюдение же нижеприведенных правил поможет вам избежать неприятностей при работе с профилем. Итак:
К подготовительным работам приступили
Ступеньки для лестницы – форма, материал, особенности конструкции
Любая работа начинается с проведения расчетов и изображения на бумаге. Расчет лестницы из профильной трубы позволит вам подсчитать количество материала, который пойдет на производство несущих элементов, оснований для ступенек, а также количества других материалов.
Схема разложит все по своим полочкам и позволит вам осуществить свой проект «зряче». На этом этапе вам понадобится собрать инструмент, которого будет не так много.
Но тем не менее:
- Сварочный аппарат и пачку электродов к нему;
- Болгарка и круги по металлу;
- Перфоратор и набор сверл (соответствующего характера) для возможности установки крепежных костылей;
- Молоток и маркеры с измерителями.
Также на этом этапе вы проводите разметку и резку металла под планируемые размеры.
А для наглядности лучше иметь чертеж под рукой.
Если для изготовления ступенек вы используете дерево или фанеру, то необходимо подготовить материал и для ступенек.
К сборке
Лестница на косоуре: особенности конструкции и изготовление своими силами
На этапе непосредственной сборки очень важно правильно собрать несущие балки, так как именно на них ляжет вся нагрузка и от конструкции и от проходящих по ней людей, переносимых грузов. Самая простая конструкция металлической лестницы собирается следующим образом:
Самая простая конструкция металлической лестницы собирается следующим образом:
Мы рекомендуем вам, даже если вы все же решите сделать эти щели, произвести дополнительное укрепление конструкции, а именно забив в стену три костыля (для этого можно использовать отрезки арматуры) под основной несущей внутренней трубой и подварить эту конструкцию.
Для наружной стойки можно использовать металлическую трубу, на низ которой наварить такую же площадку как на оконечности швеллеров, а верх срезать под уклон несущей балки и подварить. В этом случае вы вообще забудете про вибрацию, а трубу, которая будет видна, можно использовать как опору для цветочных горшков и прочих элементов декора.
Изготовление лестницы «Гусиный шаг»
Лестница «Гусиный шаг» из профильной трубы
Изготовить лестницу «гусиный шаг» можно, используя профильную трубу квадратного сечения. Каких-либо особенных инструкций для этого типа конструкции нет. Каркас будет представлять из себя несущий косоур, выполненный под большим углом (обычно более 40 градусов).
Тут сложность только в изготовлении ступеней, но можно воспользоваться созданием шаблона, который немного упростит задачу, исключив необходимость постоянного контроля за правильностью углов.
Швы каркаса после окончания сварочных работ необходимо тщательно отшлифовать. Затем наносят грунтовку с помощью антикоррозийных составов. После этого приступают к окрашиванию.
Нельзя забывать о том, что ступени должны монтироваться на уже готовую окрашенную конструкцию, чтобы избежать порчи материала ступеней, за исключением случаев, когда проступи выполнены из металла.
Лестница на косоурах своими руками (видео)
Профессионалы рекомендуют применять для обустройства жилища конструкцию из сборных деталей, только как исключительный метод для домов, в которых отсутствует возможность установить изделие в готовом виде. Затруднениями могут стать недостаточные габариты помещения. Суть состоит в том, что любая сборная лестница с косоурами, будь она из металла, железобетона или деревянная, формируется по каркасу, который готов, и от него будет зависеть заключительная форма конструкции. Исходя из этого условия, монтирование этого основания является решающим фактором. От этого зависит общий вид сооружения и его прочность, а также безопасная эксплуатация.
Подбираем косоуры для лестниц из металла правильно
Монтаж косоуров из металла производится посредством крана, а также вручную. Для этого наклонная балка снизу насаживается на болт к другой балке, которая располагается по горизонтали. Потом фиксируется верх балки. Лестничные площадки нишами крепятся на балки в процессе монтажа и корректируются по специальным меткам проекта во избежание сползания.
Для того чтобы грамотно спроектировать чертежи лестницы на второй этаж, необходимо рассчитать целый перечень показателей и учесть даже такие нюансы, как тип используемого материала
Для упрощения задачи, можно создать схематический чертеж лестницы, по которому и рассчитать, какой будет:
- Косоур и зависящий от него наклон конструкции.
- Комфортность спуска и подъема хозяев дома.
- Размер маршей.
- Угол наклона, исходя из разных возможных ситуаций и физического состояния жильцов. Обычный угол наклона в 45ᵒ по всем параметрам подходит только здоровым людям, но часто, ввиду отсутствия свободного пространства, уклон создают даже больше.
- Обеспечение приемлемого размера ступеней. Базовым вариантом расчета считается размер шага человека, у которого рост от 165 до 185 см. Принятые минимальные размеры – 65 см.
- Для обеспечения уверенности при ходьбе по лестнице, размер проступи должен быть около 30 см.
Полное закрепление посредством сварки происходит позже – когда будет выполнена вся сборка конструкции. А до этого времени косоуры фиксируют временно, для определения других размеров соединения. Болты могут не использоваться совсем.
Вместо них применяется «прихватывание» сварочными швами, хотя сооружение фиксируется специальными съемными стропами.
В чем преимущества чертежей будущих конструкций
Начертив схему конструкции будущей лестницы, человек облегчает свою задачу в процессе установления сходней.
Процесс установки металлической лестницы
- Сделать процесс установки быстро;
- Самостоятельные чертежи сэкономят средства;
- Включить в процесс разработки плана будущей конструкции фантазию;
- Сделать такую лестницу, о которой мечтается, а не по шаблонам компаний-производителей;
- Ощутить себя настоящим хозяином дома;
- Исключить банальные шаблоны из стен собственного дома;
- Создать идеально вписывающуюся в интерьер конструкцию.
Поэтому стоит отдать должное вопросу самостоятельного осуществления чертежных работ по планированию будущей лестницы.
Расчеты и чертежи
Для разработки проекта металлической лестницы необходимо тщательно прорисовать чертежи в двух проекциях:
- вертикальной;
- горизонтальной.
Если вы используете графику для расчета параметров, необходимо потом сопоставить обе картинки в таком масштабе, чтобы потом не возникло проблем с их переносом на ось координат. Такой подход поможет безошибочно определить приблизительное расположение и величину ступеней.
При расчете параметров лестницы из металла обязательно учитывайте следующие моменты:
Общее число ступеней. Оно рассчитывается примерно и может корректироваться при монтаже. Для этого делим длину пролета на высоту одной ступени, которая заложена в чертеже.
Лестничный шаг – это расстояние, на которое будет наступать нога человека во время хождения по ступеням. Оно в среднем составляет 65 см.
Ширина проступи. Глубина ступени должна быть такой, чтобы нога надежно закреплялась на поверхности.
Высота ступени. Она также включает в себя интервал между двумя ярусами.
Длина ступени
Обратите внимание, что ширина конструкции должна быть рассчитана на свободный подъем человека с грузом до необходимого этажа.
