Каркас из профиля под гипсокартон – особенности изготовления

Три шага к созданию обрешетки своими руками

Процесс создания обрешетки можно условно разделить на три этапа. Ниже мы более детально остановимся на каждом из них. В связи с отсутствием существенных отличий между тем, как крепить деревянные рейки или профили под гипсокартон, нами будут также даны универсальные рекомендации, подходящие для каждого типа материала.
Учтите, вертикальная обрешетка (например, для потолка) существенно отличается от стандартной горизонтальной. В таком случае для крепления листов гипсокартона предусматривают три профиля: два с обоих краев, и один в центре.

Формирование эскиза

Прежде чем приступать к креплению профиля к стене, следует подготовить эскиз будущей постройки. Стоит учесть следующие требования к размещению элементов:

расстояние между направляющими – от 40 до 60 см;
подвесы размещаются через каждые 50 см.

Перенесение размеров на поверхность

Чтобы при монтаже вы понимали, как и куда крепить профиль для гипсокартона, нет ничего проще произведения предварительной разметки поверхности. Воспользуйтесь карандашом и длинномерной линейкой

Обратите внимание, отверстия под дюбели делаются с шагом в 40 см

Монтаж

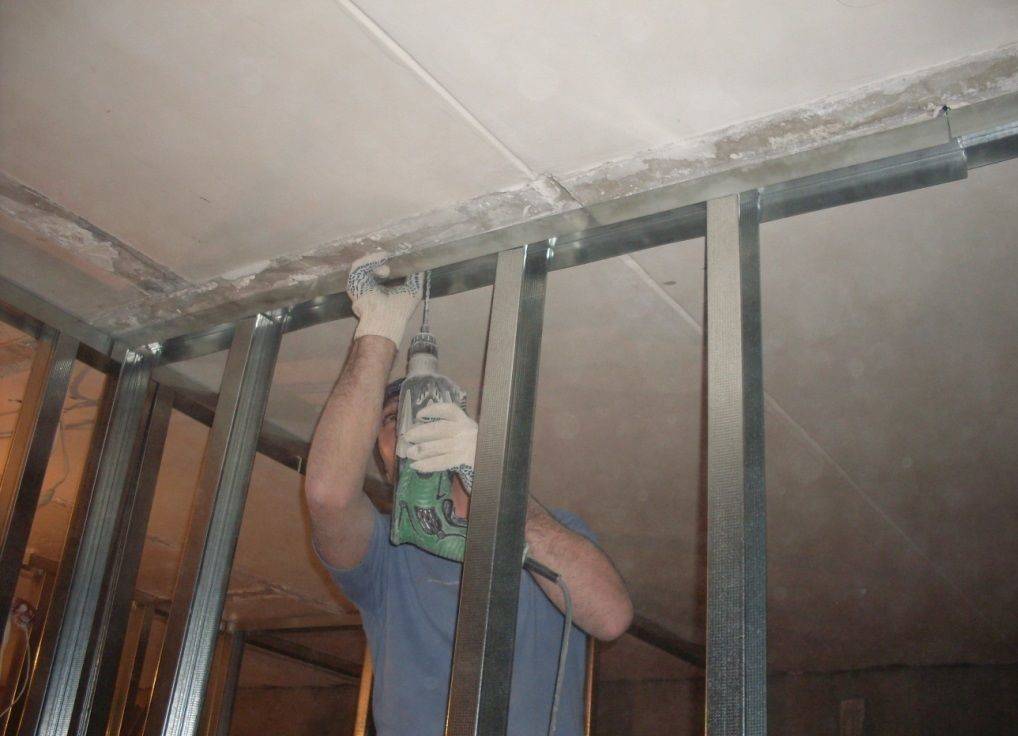

Так как предварительные работы окончены, можем начинать крепить гипсокартон к профилю. Нарежьте материал под нужные вам размеры. Установка каркаса начинается с крепления направляющих, к которым монтируют стоечные элементы. Все соединения производят просекателем или с помощью саморезов.

Чтобы наглядно убедиться, как происходит установка профилей под гипсокартон, мы настоятельно рекомендуем вам посмотреть видео. С его помощью можно исключить наиболее типичные ошибки при монтаже. Этот совет особенно важен, в случае, если вы пока только интересуетесь, как делать подвесной потолок из гипсокартона, и решаете, стоит делать это самому или нет.

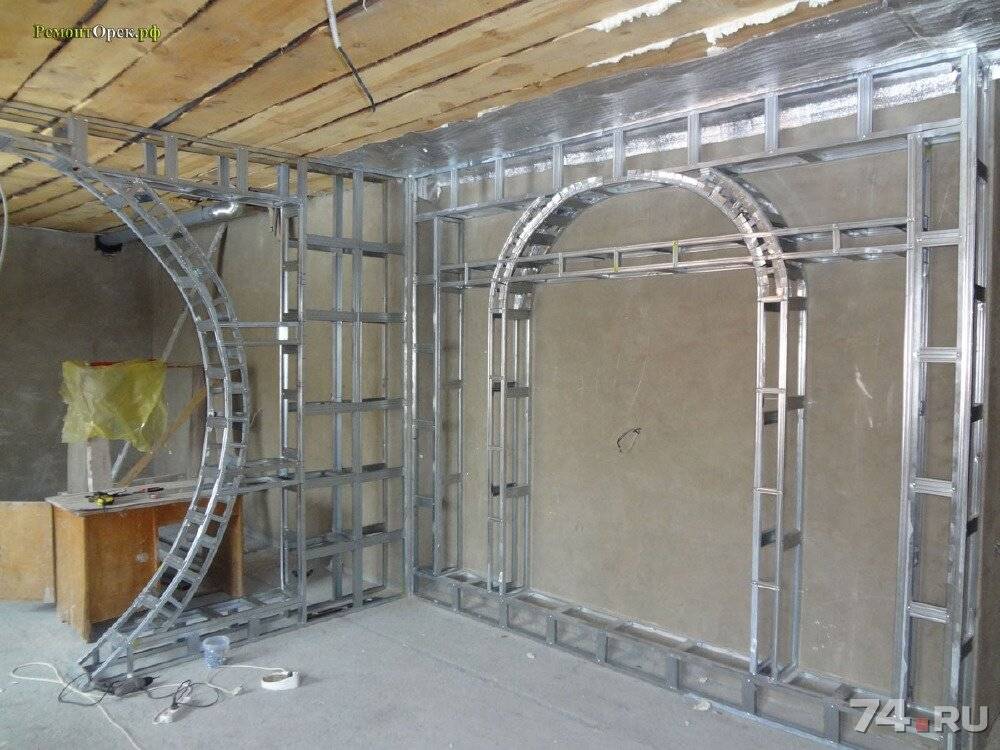

Технология монтажа каркаса для арки

Сначала на листе гипсокартона рисуем сам арочный изгиб, отмечаем ее высоту и ширину боковых полотен. Словом, рисуем ту лицевую сторону арки, которая нам нужна.

Электролобзиком выпиливаем эту деталь. Переносим ее в зеркальном отражении на другой лист гипсокартона. Таким образом, получим две детали арочного проема.

На стенах или в межкомнатном проеме делаем разметку.

По линиям разметки крепим направляющий профиль.

Прежде всего в межстоечное пространство закладывается утеплитель, если он необходим.

На детали из гипсокартона чертим несколько линий, расположенных вертикально: по направлению высоты арки. Они обозначат места усиливающих каркас стоек. Кладем профиль ПП 60/27 на разметку и нарезаем по линиям планки нужной длины

Важно: нижнюю часть профилей нужно делать закругленной согласно изгибу арки

Вертикальные стойки вставляем в направляющие и монтируем каркас.

Рулеткой измеряем длину изгиба арки и согласно замеру отрезаем профиль ПП 60/27.

Надрезаем его с обоих торцов через каждые 5 см. Изгибаем стойку по шаблону. Крепим к каркасу саморезами.

Теперь очередь работ по обшивке арки гипсокартоном.

Создание каркаса из металлических профилей

Работа по устройству стальной обрешетки состоит из следующих последовательных действий:

подготовительного этапа;
замера поверхности потолка/стен;
разметочных работ;
подгонки профилей по габаритам комнаты;
монтаж направляющих профилей;
крепление подвесов;
фиксация стоечных профилей.

На первом этапе осуществляется:

приобретение материалов;
аренда инструментов (если их нет);
подготовка помещения.

Подготовка отделываемой комнаты заключается в недопущении повреждений напольного и настенного покрытий, мебели и других предметов в процессе выполнения монтажных работ. Комната по максимуму освобождается от мебели. Стены завешиваются полиэтиленовой пленкой или плотной тканью. Если полы не планируется менять, они тоже покрываются пленкой.

Разметка поверхности стен предусматривает следующие действия:

замеряется от стены 5-15 см (в зависимости от неровности стен);
на потолке проводится прямая линия, выступающая в качестве метки для направляющего профиля;
с помощью лазерного уровня (или отвеса) метка переносится на пол;
нижняя метка должна соответствовать верхней и располагаться параллельно ей.

После проведения разметочных работ можно приступать к устройству обрешетки стен под гипсокартон. К напольному покрытию и потолку ввинчиваются направляющие профили. Максимальный шаг между саморезами составляет 60 см. Крепление профилей осуществляется по всему периметру создаваемой стены.

Далее производится монтаж стоечных профилей, которые выступают в качестве основы для крепления гипсокартонных листов. С помощью прямых подвесов они соединяются с нижним и верхним направляющим профилем. Расстояние между подвесами составляет 0,9-1 м.

Сразу нужно упомянуть, что точное местонахождение стоечных профилей определяется исходя из габаритов гипсокартонного листа. Его стандартный размер составляет 2,5 м*1,25 м. Поэтому наиболее оптимальным вариантом станет крепление листа гипсокартона на трех профилях. Расстояние между ними составляет 62,5 см.

Создание обрешетки потолка под гипсокартон предусматривает выполнение следующих действий:

крепление направляющих профилей на расстоянии 15 см от потолка и 60 см друг от друга;
монтаж подвесов в местах, где будут располагаться стоечные профили;
вставка стоечных профилей в направляющие;
крепление их крайней части к подвесам;
создание поперечных профилей для усиления конструкции;
прокладка коммуникаций в межпотолочном пространстве.

Если облицовываться гипсокартоном будут потолок и стены, ввинчивание профиля начинается на напольном покрытии. Установка профилей сначала на потолке, а потом на полу может привести к искривлению конструкции. А это чревато проведением монтажных работ заново.

Иногда ввиду кривизны поверхности можно столкнуться с проблемой, когда небольшая часть потолка или стены не закрывается последним гипсокартонным листом. В этом случае следует прибегнуть к следующему.

Когда незакрытая часть превышает в длину 15 см, то монтируются дополнительные куски профилей. Они надежно фиксируются с помощью подвесов, после чего можно отрезать и крепить кусок гипсокартона. При незакрытом участке до 15 см вырезается и устанавливается узкий кусочек металлопрофиля.

Существует еще ряд факторов, которые нужно учесть при создании каркаса для гипсокартона. В частности, при проживании в местности с сырым и влажным климатом, зачастую на стенах появляется плесень. Отделка стен гипсокартоном не сможет избавиться от данной проблемы. В любом случае, перед созданием обрешетки, старую поверхность придется обрабатывать специальными средствами.

При наличии стен, изготовленных из ДВП или ДСП, дополнительное устройство каркаса с последующим креплением гипсокартонных листов приведет к утяжелению конструкции. Что с течением времени станет причиной осуществления нового ремонта с полным демонтажем всей конструкции.

Особое внимание стоит уделить приобретению саморезов для крепления профилей. Они не должны касаться электрической проводки и прочих элементов коммуникационных систем, находящихся во внутреннем пространстве конструкции

Почему именно гипсокартон

недорогой;
не требует особой подготовки базовой поверхности;
обладает хорошей воздухопроницаемостью;
дружит с любыми клеевыми составами;
может использоваться для монтажа фальш-стен и перегородок;
подвергается любой финишной обработке.

Конечно, идеальных продуктов – тут даже Apple не исключение – не бывает, но баланс явно в пользу плюсов, обратите внимание:

боится прямого контакта с водой;
легко подвергается деформации вследствие механического воздействия;
очень трудно монтировать подвесную мебель и некоторые аксессуары с солидным весом.

Пожалуй, ясно одно – достойных альтернатив гипсокартону пока что нет и не предвидится. Поэтому умение крепить этот материал к стене – одно из базовых в программе домашнего умельца, коим, вне всякого сомнения, можете стать и вы.

Необходимый инструмент

Естественно, что крепление металлического каркаса под гипсокартон просто невозможно без использования специальных инструментов. Но не стоит переживать, все необходимое всегда найдется у каждого домашнего мастера.

Инструменты и материалы, необходимые для монтажа гипсокартона на каркас

Что потребуется:

Лобзик с пилками по металлу или ножницы для резки оцинковки.
Отвес и уровень (или более современные электронные устройства). Только использование этих приспособлений позволяет создать ровный каркас из металлопрофиля.
Линейка, рулетка и карандаш (маркер).
Дрели или перфоратор для создания отверстий в стенах. Их выбор зависит от материала поверхности. А также не забывают про сверла или буры.
Набор отверток, а лучше шуруповерт. При необходимых навыках можно использовать и дрель (выставив нужную мощность).

Процесс монтажа гипсокартонного каркаса для потолка

Заранее нужно отметить, что процесс сборки каркаса включает в себя очень много этапов, каждый из которых имеет колоссальную важность. Более того, необходимо иметь в виду, что любые непрофессиональные действия могут мгновенно привести к провалу всего проекта, поэтому при возникновении любых трудностей необходимо обращаться за помощью к экспертам

Перед тем как начать возводить каркас, необходимо определить расстояние между основным потолком и будущей гипсокартонной основой. В первую очередь это нужно проделать для того, чтобы проанализировать пространство, которое окажется доступным после проведения всех работ. Очевидно, что в среднестатистической квартире не хватит места для создания такого потолка, однако в частных домах, а также в некоторых квартирах, потолки достаточно высокие.

В данном случае нет необходимости в слишком большом каркасе, нужно обеспечить достаточное пространство для размещения внутри гипсокартонной конструкции светильников. Если применяются точечные источники освещения, то зачастую высота каркаса ограничивается 10 см, но бывают и исключения.

Используя лазерный уровень, мы максимально точно проводим разметку будущего гипсокартонного потолка. Желательно производить окончательную разметку при помощи карандаша.

В процессе необходимо будет часто разрезать металлические профили, так как зачастую они не соответствуют необходимым размерам. Для резки лучше всего использовать ножницы по металлу. В любом случае, всегда можно соединить профили, так как металлические инструменты сильно напоминают части конструктора.

В качестве основы каркаса будет использоваться профиль ПНП, который монтируется вдоль стены. Зачастую эти металлические элементы имеют отверстия, однако в случае отсутствия нужно будет их просверлить. Крепится ПНП-профиль к стене при помощи саморезов. Шаг между этими элементами должен составлять около 50 см.

Теперь же пришло время потолочных профилей. Сделав отступ от стены (50-60 см) происходит их закрепление к основному потолку, при этом нужно учитывать, что данный вид профиля служит своеобразной линейкой для последующих работ, поэтому металлические элементы будут закреплены вдоль комнаты и на всю её длину. Предварительно нужно тщательно проанализировать разметку, чтобы все профили располагались максимально ровно. Аналогичным образом крепятся профили, которые располагаются поперек уже установленных. Соответственно, между созданными профилями можно будет наблюдать своеобразные ячейки размером около 60х60 см.

Далее монтируются прямые подвесы, которые крепятся к поверхности при помощи саморезов или дюбелей. Шаг между этими элементами зачастую составляет до 70 см. Также стоит сказать, что при закреплении на потолке какого-либо оборудования нужно проводить установку траверсы для регулировки уровня.

После этого в направляющие профили вставляются потолочные металлические элементы. Фиксация профилей производится при помощи саморезов. Также возможно, понадобится муфта, о которой говорилось ранее. Для установки профилей, располагающихся с краю, нужно использовать поперечины. Чтобы существенно укрепить конструкцию, необходимо создать перемычки, располагающиеся между продольными профилями. Как уже говорилось, для резки подобных элементов потребуются ножницы по металлу.

В местах, где происходит совпадение профилей, необходимо использовать одноуровневый краб. Фиксация этого элемента происходит при помощи саморезов.

В самом конце нужно провести крепление потолочных элементов профилей (ПП) к подвесам. Необходимо проверять уровень каждого соединения, при этом учитывая, что очень часто можно столкнуться с различными отклонениями. После регулировки происходит окончательная фиксация каркаса.

Далее нужно визуально проверить целостность созданной конструкции. Если нет никаких нареканий, можно смело продолжать строительный процесс, создавая обшивку на основе гипсокартона.

Способ 1. Монтаж с использованием каркаса

отлично подходит, если неровности на стене с большими перепадами – до 20 мм;
рекомендуется в помещениях с повышенной влажностью;
требует чуть больше времени, но гарантирует надежность и продолжительный срок эксплуатации.

Подготовка поверхности

В случае монтажа обрешетки к подготовке поверхности можно отнестись наименее критично: достаточно заделать трещины, чтобы там не скапливалась влага. Это делается следующим образом:

расширьте трещины при помощи молотка и зубила;
очистите их от песка и остатков штукатурки;
обработайте выбранной вами грунтовкой, если трещины очень широкие – рекомендуется воспользоваться монтажной пеной для заполнения полостей.

Разметка под каркас

размечаем поверхность стены согласно вашему плану;
отбиваем верхнюю горизонтальную линию;
при помощи лазерного уровня проверяем, насколько ровно сделана разметка на стене и вносим необходимые коррективы.

Крепим обрешетку

она может быть изготовлена как из деревянных реек, так и из специальных профилей;
фиксацию на базовой поверхности стены обеспечат шурупы с дюбелями;
крепим по периметру направляющие профили: один к потолку, другой к полу, боковые размещаем на стенах;
в уже смонтированные направляющие профили вставляем вертикальные несущие с необходимым шагом минимум 40 см;
крепим их подвесами с шагом в 80 см один под другим.

Монтируем гипсокартон

готовые плиты гипсокартона закрепляем на каркасе при помощи саморезов;
закручивайте шляпки таким образом, чтобы они уходили в глубину листа как минимум на 1 миллиметр;
полученные лунки позже легко заделать шпаклевкой;
последний лист гкл сперва обрежьте таким образом, чтобы он легко встал в отведенное ему место;
наклейте на швы армирующую ленту и нанесите на поверхность гипсокартонных листов грунтовку;
финишная отделка – на ваше усмотрение.

Видео, рассказывающее о том, как крепить гипсокартонные листы к стене при помощи обрешетки

Несущие балки не являются элементом декора

Начнем с вопроса, чем подшить потолок по деревянным балкам в доме. В принципе, каких-то ограничений по выбору материала в данной ситуации нет. Используют:

фанеру,
плиты ОСП,
гипсокартон,
пластиковые панели.

Здесь есть другой вопрос, нужен ли черновой потолок по деревянным балкам в данном случае. Нужен обязательно, потому что отделка – всего лишь внешняя сторона конструкции, у которой низкая несущая способность. А черновой потолок является элементом с высокой несущей способностью.

Доски по балкам

Как сделать черновой потолок

Несущие балки – несколько уложенных параллельно брусов, бревен или досок (толщиною 50 мм и выше), которые составляют своеобразную обрешетку в межэтажном перекрытии. Черновой потолок – уложенные по нижним торцам несущих балок материалы, образующие потолочную плоскость. Их крепят к балкам саморезами с нижней стороны или металлическими крепежными элементами (чаще уголками) с верхней стороны. Нередко используют оба вида крепежей одновременно.

Основная задача производителя работ – собрать по обрешетке листовые или плитные материалы, доски, в одной плоскости, сформированной балками. А по уложенным материалам надо будет продумать декоративное оформление потолочной конструкции.

Видео:

Вернемся к черновой конструкции. Посмотрите на фото ниже, где она собирается из плит ОСП. Монтаж плит и листов производится в строгой последовательности, где придерживаются некоторых правил:

стыкуются листовые и плитные материалы только на балках перекрытия;
между ними оставляется небольшой зазор в пределах 5 мм в виде компенсационного зазора на случай расширения деревянных изделий, это касается и гипсокартона.

Обратите внимание на фото, где хорошо видно, что по балкам уложены необрезные доски, покрытые сверху гидроизоляционной мембраной. Это черновая потолочная конструкция

Черновой потолок из плит ОСП

Подшитые балки панельными, листовыми или плитными изделиями – ровная поверхность, которую можно обшивать, в принципе, любым способом. Такой потолок – поверхность, на которую можно прикрепить подвесную конструкцию из гипсокартона, пластиковых панелей, металлических реек, плит ОСП и прочих отделочных материалов. Для этого используют стандартную технологию с применением реечного каркаса из дерева или металлических профилей.

Как обшить потолок пластиковыми панелями

Рассмотрим вариант обшивки пластиковыми панелями, потому что встречается он не часто. Такую отделку лучше использовать в помещениях с повышенной влажностью.

Определяется низкий угол помещения способом замера высоты потолка в углах. Самый малый размер и будет точкой отправки в процессе отделки потолка.
В этом месте вниз откладывается размер в 5 см.
По выставленной точке уровнем, лучше лазерным, наносятся линии, определяющие горизонтальную плоскость.
По линиям устанавливаются и крепятся к стенам саморезами несущий профиль. Шаг крепления 40-50 см.
По балкам с шагом 40-60 см устанавливаются прямые подвесы.
В профили вставляются потолочные профили через каждые 40-60 см, к которым они крепятся саморезами-клопами на уровне установленных подвесов.
Потолочные профили (каждый) выставляется строительным уровнем по горизонтали и на этом уровне крепятся к прямым подвесам клопами.

Пластиковые панели по балкам

Каркас собран, можно переходить к монтажу пластиковых панелей. Начинается сборка от стены. Панели укладываются перпендикулярно уложенным профилям. Первая панель укладывается у стены шипом к поверхности. Обязательно оставляется между отделочным материалом и поверхностью стены компенсационный зазор 5-10 мм. Сборка панелей производится по стандартной технологии с вкручиванием клопов в паз.

Точно также производится обшивка потолка по несущим балкам с помощью гипсокартона, фанеры, панелей из МДФ, плит ОСП и прочих потолочных материалов

Конечно, кроме натяжного потолка, для которого неважно, что находится под ним. Главное – ровные стены

Гипсокартон по несущим балкам

Советы по выполнению работ

Соблюдайте технологию. Изготовление обрешетки своими руками обязует вас к самостоятельному выбору профиля. Подойдите к процессу максимально ответственно! Просчитайте возможную нагрузку на постройку, если понадобится, предпочтите более прочные разновидности.

Используйте материал только так, как указано в его назначении: нельзя крепить потолочные профили в качестве несущего элемента перегородки. В противном случае вы создаете заведомо аварийную конструкцию.

При установке гипсокартона на каркас из профилей следите за маркировкой для внутренней и внешней части листа. Особенно это касается влагостойких экземпляров.

Крепить гипсокартон на профиль нужно с соблюдением правильных зазоров, так как это важно для дальнейшего шпатлевания. Достаточное расстояние – 4–7мм, подобное расположение способствует увеличению общей прочности строения

Иногда бывает крайне необходимо согнуть профиль, как, например, в случае монтажа каркаса для фигурного потолка из гипсокартона. Для этого выполняют равномерные надрезы на боковых ребрах. Специалисты настаивают, что по возможности нужно отказаться от использования болгарки, так как это наносит ущерб коррозионной стойкости материала. Это происходит за счет выгорания при такой порезке защитного цинкового слоя. Лучшим решением считается использование ножниц для резки металла.

Пошаговая инструкция

Подвесные потолки из гипсокартона невозможно сделать не создав каркас из металлопрофиля или каркас из деревянных реек.

Для начала осмотрите плиты перекрытия. Заделайте трещины, устраните большие неровности. Желательно выровнять стены в том месте, где будет устанавливаться направляющий профиль. Разметка на стене начинается с выставления высоты будущих потолков. Более удобно это делается с помощью лазерного уровня.

Чтобы собрать правильно каркас для потолка, необходимо знать все нюансы работы о которых мы сейчас поговорим:

Определитесь с нижней границей потолка. По всему периметру комнаты на стенах под потолком делается разметка для направляющего профиля и для лицевой стороны гипсокартона. Сразу необходимо отметить на потолке как будут располагаться подвесы.
Используя дюбеля или саморезы, монтируем направляющие профиля по периметру помещения. Обязательно используйте уровень для проверки горизонтали. Профиль монтируется по заранее отмеченной линии.
Далее необходимо произвести монтаж подвесов, которыми вы будете регулировать высоту положения несущего профиля. Между петлями необходимо делать шаг не более 0,6 метра. К потолку они крепятся так же саморезами или же дюбелями.
Несущий профиль отрезаем на необходимую вам длину, вставляем его в направляющий профиль и закрепляем с одной стороны на саморезы к направляющей, с другой стороны на крючки отвесов.
Далее монтируем поперечный профиль. Здесь необходимо учитывать тот момент, что гипсокартон к несущему металлическому профилю должен монтироваться именно длинной стороной, к поперечному метало-профилю короткой стороной. Поэтому между поперечными металлопрофилями необходимо учитывать шаг не более 0,6 метра. Фиксируется поперечный профиль также с помощью крючков.
От стены до стены необходимо натянуть нить и с помощью подвесов выставить необходимую плоскость. Как только на одном из подвесов достигнут необходимый уровень, его конец необходимо загнуть. Далее приступаем к следующему подвесу, постепенно выставляя горизонталь по всей площади потолка. Как только все выровняли, приступаем к обшивке каркаса гипсокартоном.

По такому принципу продолжаем собирать каркас по всему потолку. Если вы запланировали двухуровневые потолки, то вначале необходимо собрать первый уровень и потом приступать к созданию второго. Но это опять зависит от конфигурации потолков и от самого проекта.

После того как каркас для навесного потолка готов, прокладывается проводка для освещения и все необходимые коммуникации. В дальнейшем каркас из металлопрофиля обшивается листами гипсокартона, шпаклюется, красится и ваш потолок готов. Стоит заметить, что навесные потолки можно сделать своими руками, так же самостоятельно можно сделать и каркас для навесных потолков. Главное для домашних мастеров – это понять суть всей работы и умение обращаться с инструментом. Остается только пожелать вам прочных каркасов и красивых потолков!
