Характерные ошибки монтажа
нередко хочет сэкономить на мелочах.
В большинстве случаев, построив когда-то ливневую канализацию, люди не беспокоятся о ее профилактике и обслуживании. А эти процедуры необходимо проводить стабильно два раза в год. Чистка канализации — процедура не сложная. Чтобы ливневка прослужила долго, надо удалять мусор из воронок, очищать колодцы от ила, промывать лотки напором воды из шланга и чистить песколовители и мусорные корзины из дождеприемника. Тогда не придется тратиться на ремонт системы.
Если придерживаться всех инструкций по поводу строительства и выполнять работу качественно, то ливневая канализация будет выглядеть довольно эстетично и аккуратно и прослужит долгие годы.
Недорогая ливневая канализация своим руками
Первое, что приходит на ум для того, чтобы обустроить на участке бюджетный вариант ливневой канализации – уложить специальные лотки.
Лотки могут быть сделаны из бетона или пластика, но цена на них «кусается». Это заставляет пользователей нашего портала искать более дешёвые варианты обустройства ливневой канализации и систем водоотвода с участка.
Мне нужно сделать недорогую ливнёвку, длиной около 48 м, по краю забора, для отвода талых вод, которые идут от соседа. Воду надо отвести в канаву. Задумался, как сделать отвод воды. Сначала пришло в голову купить и установить специальные лотки, но тогда от них останутся «лишние» решетки, да и особая эстетика для ливнёвки мне не требуется. Решил купить асбоцементные трубы и распилить их болгаркой вдоль, тем самым получив самодельный лоток.
Несмотря на бюджетность этой идеи, наличие необходимости самостоятельно пилить асбоцементные трубы пользователя не привлекла. Второй вариант – возможность купить водосточные желоба (пластиковые или металлические) и уложить их на подготовленное основание в слой бетона около 100 мм.
Пользователи портала отговорили Денис1235 от этой идеи в пользу первого варианта, который является более долговечным.
Зацепившись за идею недорогой ливнёвки, но не желая связываться с самостоятельным распилом труб, Денис1235 нашел завод, производящий асбестоцементные трубы, где их сразу распилят на куски длиной 2 м (чтобы при перевозке не треснул 4-х метровый) и привезут на участок уже готовые лотки. Осталось только разработать схему укладки лотков.
Получился следующий «пирог»:
- Грунтовое основание в виде ложа.
- Слой песка или ПГС толщиной около 5 см.
- Бетон около 7 см.
- Лоток из асбестоцементной трубы.
В итоге я сделал на даче бюджетную ливнёвку. На это ушло: 2 дня на копку траншеи, ещё два дня на бетонирование и монтаж трассы. На лотки я потратил 10 тыс. руб.
Практика показала, что трасса отлично «перезимовала», не треснула и перехватывает воду от соседа, оставляя участок сухим. Также интересен вариант дождевой (ливневой) канализации пользователя портала с ником yury_by.
Т.к. кризис не думает заканчиваться, то я задумался, как устроить ливневую канализацию для увода дождевой воды от дома. Хочется и проблему решить, и сэкономить, и сделать всё качественно.
Подумав, пользователь решил сделать ливнёвку для отвода воды на базе гибких двустенных гофрированных труб (они стоят дешевле в 2 раза, чем «рыжие» канализационные), которые используются для укладки силовых кабелей под землёй. Но, т.к. глубина залегания трассы водоотведения планируется всего в 200-300 мм при диаметре трубы в 110 мм, yury_by опасался, что гофротрубу при попадании воды между двух слоёв может разорвать зимой.
В итоге yury_by решил взять бюджетную «серую» трубу, которую используют при обустройстве внутренней канализации. Хотя у него были опасения, что трубы, не обладающие такой жесткостью, как «рыжие», сломает в грунте, практика показала, что с ними ничего не случилось.
Если наступить на «серую» трубу она превращается в овал, но в том месте, где я её закопал, нет значительных нагрузок. Только уложен газон и есть пешеходные нагрузки. Уложив трубу в траншею и присыпав её грунтом я и убедился, что они держат форму, а ливнёвка работает.
Пользователю так понравился вариант установки недорогой ливнёвки на базе «серых» канализационных труб, что он решил его повторить. Все нюансы процесса наглядно демонстрируют следующие фотографии.
Копаем яму под дренажный колодец для сбора воды.
Выравниваем основание по уровню.
Устанавливаем бетонное кольцо.
Следующий этап – засыпаем на дно колодца гравий фракции 5-20.
Отливаем из бетона самодельную крышку колодца.
Строительство систем ливневой канализации
Эффективная ливневая канализация дома может быть разделена на две части:
- Элементы, расположенные на крышах, а также вдоль дорожек и вокруг площадок.
- Элементы транспортирования, в которые поступает собранная вода.
Сооружение части ливневой канализации, расположенной на крыше
На крыше вдоль карниза следует осуществить монтаж желобов для сбора воды, стекающей по кровле. Такие желоба можно купить готовыми или сделать из труб, распилив их напополам вдоль длины. Трубы могут быть:
- Стальными;
- Полимерными.
Для отведения воды, набирающейся в желоба, устанавливают воронки
Очень важно, чтобы примыкание воронки к кровле было герметичным. Для этого не только осуществляют монтаж на болтах, но и используют гидроизолирующие материалы и мастики
Для того чтобы предотвратить образование завихрений потоков воды у краев воронки используются специальные устройства – струевыпрямители. От воронок вниз прокладывают водосточные трубы, по которым собранная с поверхности кровли вода переправляется вниз, где попадает в дождеприемники.
Сооружение точечной системы ливневой канализации
Монтаж подобных систем проходит по следующему алгоритму:
- Процесс начинается с установки дождеприемников. Эти элементы устанавливают непосредственно под водосточными трубами.
- Устанавливают дождеприемники в неглубокие котлованы так, чтобы их верхняя крышка находилась на уровне почвы.
- Дождеприемники соединяются с трубами для отведения воды, монтаж осуществляется при помощи колен. Дело в том, что укладка ливневой канализации, как правило, ведется на глубине, которая превышает глубину промерзания грунта. Поэтому для ее соединения с установленным на небольшой высоте дождеприемником приходится использовать колено.
- Трубы прокладываются с небольшим уклоном по направлению к приемному коллектору.
- Приемный коллектор представляет собой емкость, из которой вода либо фильтруется в почву, либо транспортируется до ближайшего оврага.
- Сверху коллектора следует предусмотреть монтаж смотрового колодца с люком, чтобы систему можно было прочистить.
- Коллектор рекомендуется устанавливать на глубине, которая превышает глубину замерзания, а если это невозможно, то требуется провести его утепление.
Сооружение линейных систем
Помимо точечных приемных устройств, на участках часто проводят монтаж линейных систем сбора дождевой воды. Такие системы представляют собой канавы с уложенными в них лотками или желобами, сверху такие каналы закрывают решетками для предотвращения попадания в них мусора.
Широкий лоток устанавливают перед входной дверью, его назначение – предотвращение возможности образования луж у крыльца. Лотки можно установить вокруг дома для сбора воды, стекающей с отмостки, а также вдоль садовых дорожек и вокруг бетонированных площадок.
Проведение испытаний собранной системы
Чтобы убедиться в том, что монтаж проведен правильно, необходимо провести испытание ливневой канализации. Сделать это нужно до того, как будет проведено засыпание канав. Тесты достаточно просты, нужно в каждый из приемных устройств (поочередно) залить по ведру воды.
Проектирование системы и устройство ливневой канализации в частном доме
Перед созданием любой системы водоотведения, необходимо заранее составить чертеж, подготовить планы территории и сделать подробные схемы конструкции. Иначе вы сильно осложните работу, наверняка на одном из участков ошибетесь с уклоном. Если вы не сможете сделать эффективно работающую систему, то лучше не начинать это дело, иначе вы зря израсходуете средства, а если вы изготовите слишком мощную ливневку – то потратите зря много денег.
Чтобы точно выполнить расчеты и подготовить проект, потребуются такие данные:
- Среднее количество выпадающих осадков;
- Частота выпадения осадков;
- Толщина снега зимой;
- Площадь кровли;
- Площадь стока;
- Характеристики почвы на участке;
- Чертеж расположения подземных коммуникаций;
- Расчет возможного количества сточных вод.
После этого производят расчеты по формуле Q = q20 *F*K, в которой:
- Q – количество воды, которая должна быть удалена ливневой канализацией;
- q20 – количество осадков (нужны данные для определенной местности);
- F – площадь, с которой удаляются осадки;
- К – коэффициент, на который влияет материал покрытия:
- Щебень – 0,4;
- Бетон – 0 0,85;
- Асфальт – 0,95;
- Кровли зданий – 1,0.
Эти данные сравнивают с требованиями СНиП и решают, какой необходим диаметр труб для качественного водоотведения.
Часто дороговизна земляных работ становится причиной того, что люди неглубоко укладывают трубы – это оправдано, нет особой необходимости слишком глубоко зарывать трубы. Смотровые колодцы и коллектора нужно заглублять ниже глубины промерзания почвы, как это указано в ГОСТах. Можно их уложить выше, но потребуется трубы утеплить теплоизолирующим материалом, к примеру, можно использовать геотекстиль. Уменьшение глубины заметно снижает себестоимость устройства ливневой канализации.
Нельзя пренебрегать запросами по минимальному уклону трубопровода, по ГОСТу предусмотрены такие нормативы:
- Трубы 15 см диаметром, нужно класть с уклоном не менее 0,008 мм на метр погонный;
- Трубы 20 см диаметром, нужно класть с уклоном не менее 0,007 мм на метр погонный.
Уклон может изменяться с учетом особенностей территории на участке возле дома. К примеру, в точке соединения дождеприемника и трубы, нужно увеличить скорость воды, для этого необходимо увеличить уклон на 0,02 мм на метр погонный. На участке где стоит пескоуловитель нужно снизить скорость потока, иначе взвешенные частицы песка не задержатся, и их унесет поток воды, по этой причине уменьшают угол уклона трубы.
Чистка ливневой канализации
Для того чтобы оттянуть первый ремонт ливневой канализации как можно дальше, нужно периодически проводить чистку всех участков конструкции.
Если система перестала справляться с отведением дождевых вод, то начинать чистку стоит с крыши, так как на ней находится большое количество элементов, которые засоряются быстрее всего: лотки, воронки, трубы.
Для этого нужно просто убрать весь накопившийся мусор. Если же проблема в подземной части, то работ предстоит выполнить чуть больше.
Если нужно очистить канализацию открытого типа, то порядок действий довольно простой. Сначала снимаются решетки, и убирается весь видимый мусор.
Далее напором воды промываются лотки и желоба. Если засор устранен, то решетки устанавливаются на место.
Когда канализация закрытого типа, чистку провести сложнее.
Если в наличии имеется нужное оборудование, то справиться можно и своими силами, однако иногда для выполнения этих работ приходится приглашать специалистов.
Струя воды под давлением способна вымыть скопившиеся загрязнения, возвращая работоспособность системе.
Чтобы увеличить скорость работ, воду лучше подавать попеременно то в сторону естественного тока воды, то в обратную.
Однако применение такого метода зависит от диаметра труб, для труб от 20 сантиметров в диаметре придется прибегнуть к профессиональному оборудованию.
Какую трубу выбрать
Чтобы дренажная система прослужила долго, а поставленную задачу решала эффективно, необходимо выяснить, какой грунт преобладает на участке: песчаный, глинистый, щебеночный, суглинистый (смешанный). Определившись с грунтом, можно выбирать трубы.
Для песчаного грунта нужно сделать дренаж с трубами, оснащенными фильтром из нетканого полотна. Для щебенчатого фильтр не понадобится. Если почва глинистая, можно обойтись без фильтра, но необходимо вокруг трубы просыпать щебень. Трубы, снабженные фильтрами из геоткани, подойдут для суглинка.
При укладке дренажа используют конструкции из различных материалов. Это пластик, асбестоцемент, керамика и гончарные аналоги. Но сейчас предпочтение отдают пластиковым аналогам из разнообразных производных:
- полиэтилен низкого давления (ПНД);
- полипропилен (ПП);
- поливинилхлорид (ПВХ);
- полиэтилен высокой плотности (НДПЕ).
В зависимости от количества грунтовых вод определяют диаметр труб.
Выбор конструкции выгребной ямы с учетом схемы канализации в частном доме
Простейшая конструкция без отстойников выглядит как скрытая под землей бетонированная емкость с несколькими дополнениями:
- вентиляционной трубой;
- указателем уровня стоков;
- люка с крышкой. Он используется в том числе для откачки содержимого. В люке может быть установлен насос для канализации, хотя чаще используются насосы ассенизаторских машин.
Чуть более «продвинутый» вариант – септик с гравийным дном. Он приемлем только для тех случаев, когда в слив попадают исключительно органические отходы, без бытовой химии. Тогда естественная фильтрация обеспечивает приемлемый уровень очистки стоков для их безопасного сброса в грунт.
Монтаж канализации в частном доме по двум выше описанным вариантам – простейший и не требует особых затрат.
Немного более сложен вариант с двумя колодцами. Первый – с дном – обеспечивает первичный отстой сливных вод, на его дне постепенно скапливаются твердые отходы, которые надо необходимо выкачивать. После первичного осветления стоки попадают во второй колодец – без дна – откуда через гравийную (гравийно-песчаную) подушку они просачиваются в грунт уже обезвреженными.
Интересно, что при подъеме грунтовых вод уровень второго колодца значительно повышается, что приводит к забросу верхней части его содержимого обратно в первый колодец. С учетом этой особенности объем колодцев рассчитывается со значительным (не менее 30%) запасом по отношению к нормативному. Возможно также не двойная, а тройная фильтрация.
Если устройство канализации в частном доме предполагает активное использование бытовой химии, а также соблюдение норм экологической безопасности, более рационально выполнять разводку канализации через системы многоуровневой очистки.
Ее особенностью является многокамерный септик или несколько установленных друг за другом септиков.
Очистные системы с несколькими уровнями бывают разных типов. Один из популярных вариантов представляет собой два этапа фильтрации – предварительной и с использованием аэробных бактерий.
Для обеспечения нормальной работы канализации в каркасном доме или здании любого другого типа обязательна качественная вентиляция канализации.
Обычно вентиляционный стояк выводится через крышу, при этом соблюдаются нормы на заданную высоту трубы и ее диаметр.
Правила укладки и эксплуатации канализации в частном доме: что делают, чтобы она прослужила дольше
- При устройстве канализации выдерживают необходимый угол наклона внутренних и внешних труб.
- При монтаже трубы прокладывают так, чтобы было меньше поворотов. Внешний участок делают прямым.
- При прокладке учитывают глубину промерзания грунта и уровень протекания грунтовых вод. Если нет возможности уложить трубы на необходимой глубине, используют утеплитель.
- Вентиляцию, если она предусмотрена в системе, делают сразу. В уже эксплуатируемой канализации ее сделать сложнее.
- В целях профилактики периодически поднимают люки емкостей: так следят за их наполнением и степенью отвода воды.
- Регулярно чистят сифоны и отводы стока от сантехники, стиральных и посудомоечных машин.
- По мере необходимости откачивают стоки, если это предусмотрено типом обустроенной канализации.
- В канализацию не бросают остатки пищи и крупные отходы.
- Если замечают, что вода стала хуже уходить, прочищают канализацию химическими или механическими способами.
- В системе делают ревизионные колодцы. Через них можно осмотреть трубу и прочистить ее при засоре.
Подписывайтесь на наш Дзен-канал МИР КВАРТИ
Нормы и стандарты уклонов
Если руководствоваться регламентом ГОСТ, тогда труба, имеющая 150Ø мм должна иметь уклон 0,008 мм/м. труба 200Ø угол – 0,007 мм/м. Исходя из особенностей того или иного участка, этот уклон может незначительно меняться.
Обратите внимание на то, что в месте дождеприемника оптимальный уклон 0,02. Если в этом месте будет недостаточный уклон, тогда есть риск того, что система не будет справляться с обильным потоком воды
Более того, возле пескоуловителя скорость течения должна быть меньше, ведь взвешенные частицы должны успевать оседать. Поэтому возле этого прибора, угол наклона должен быть максимально малым.
Пошаговое выполнение монтажа ливневки
- Первый этап характеризуется проведением необходимых вычислений конструирования системы канализации. Сначала следует произвести расчеты, относительно отвода воды от сооружений, поскольку при внушительном ее скапливании, может последовать деформации и разрушения внешних стен постройки. Следующим ходом, производится расчёт водоотвода от площадок с твёрдым покрытием (асфальтированная парковка).
- Выявив участки, которые нуждаются в отводе воды, следует произвести ряд действий, чтобы там не задерживалась влага. Если рассматривать крышу здания, то с ней вопросов не возникает – ливневая вода собирается водосточной системой. Для сохранения дорожек двора и парковки, от воздействия сточных вод, профессионалы рекомендуют при строительстве делать уклон, и тогда вода будет природным способом уходить в имеющиеся желоба или водоприемники. Отметим что аналогичные устройства перехвата влаги монтируются и под окончаниями водосточных труб, которые вбирают водные потоки, поступающие с крыши постройки.
- Проведя нужны вычисления и сделав водоотводные желоба и воронки, необходимо произвести работы относительно вывода ненужной влаги в систему очистки стоков или в сторону от дачного (загородного) участка.
- Отвод к водоприёмникам можно осуществить двумя способами:
- открытый – вода переходит в специальные отверстия, закрытые в верхнем отделе решетками;
- закрытый – вода перемещается по системе подземных труб в место сбора и отвода.
- При установке труб, необходимо руководствоваться тем же принципом укладки, что и с желобами, а именно все конструкции ливневой системы нужно выставлять под определённым уклоном в сторону водосбора. Такой угол вычисляется так же, как и при монтаже наружной канализационной системы.
- Трубы, относящиеся к водоотводной системе, разрешается сильно не заглублять в землю. Канализация ливневого типа функционирует исключительно в теплое время года, при этом ей не страшно промерзание.
- Чтобы исключить засорение системы, необходимо произвести монтаж специальных фильтров для сбора крупных частиц мусора. Кроме того, рекомендуется ставить пескоуловители, которые эффективно справляются с функцией фильтрации песчаных частиц. При закрытой прокладке труб, в районе установки фильтров и пескоуловителей, следует произвести монтаж люков и инспекционных колодцев для проведения внеплановой чистки стоков и регламентных работ.
Установленная в правильном порядке ливневая канализация в частном доме своими руками, избавит хозяев частного дома от большого количества луж, подтоплений, слякоти, а также защитит фундамент здания от постепенного разрушения.
Какие материалы и элементы использовать
Бетонный желоб
Прежде чем рассказать о том, как сделать ливневку, стоит поговорить об используемых элементах и материалах для их изготовления. Система такой канализации – это своеобразный трубопровод, который должен собирать дождевую и талую воду и выводить ее за пределы участка. Поэтому значительную часть такой системы составляют трубы. К ним предъявляются особые требования:
- Достаточная прочность. Так как они будут находиться в земле, то должны с запасом выдерживать большие нагрузки. Причем как наружные, так и внутренние.
- Устойчивость к агрессивным средам. По каналам будет стекать дождевая и талая вода, которая может нести с собой различные реагенты и химические вещества, все это трубы должны выдерживать.
- Переносимость перепадов температур. Система будет находиться снаружи и должна выдерживать и летний зной, и зимние морозы.
Пескоуловитель для подключения водоотвода
Кроме самих канализационных труб, в описываемую систему входит еще ряд элементов. Их установка необязательна и производится по необходимости. К таким элементам относятся:
- Дождеприемник – конструкция, которая будет собирать воду с водостоков здания.
- Дождевой колодец. Он необходим, чтобы соединить дождеприемник (который располагается близко к поверхности) с трубами.
- Лотки для сбора атмосферных осадков. Они укладываются в местах наибольшего их скопления.
- Пескоуловители. С их помощью можно легко прочистить систему.
- Сифоны, заглушки и т.д.
Если говорить об используемых материалах, то стоит обратить внимание на пластик. Он довольно прочный и не подвержен пагубному воздействию окружающей среды
Пластиковые трубы и другие элементы прекрасно справляются с отведением вод с участка. Если необходимо прокладывать систему под дорогой (например, если место водосброса находится далеко от участка), то желательно выбрать более прочный материал. В этом случае часто используют асбестоцементные или железобетонные трубы.
Что такое система ливневой канализации частного дома и какой она бывает?
В регионах с большим количеством осадков необходимо куда-то отводить дождевые и талые воды. Если этого не делать, постепенно разрушаются дорожки, земля во дворе раскисает, а потом долго высыхает. Если еще и не сделать отмостку вокруг дома, дождевые воды подмоют и постепенно разрушат фундамент. В общем, ливневая канализация в частном доме — залог долголетия вашего дома, порядка и опрятного внешнего вида на вашем участке. Этот вид инженерных систем называют еще ливневка или дождевая канализация.

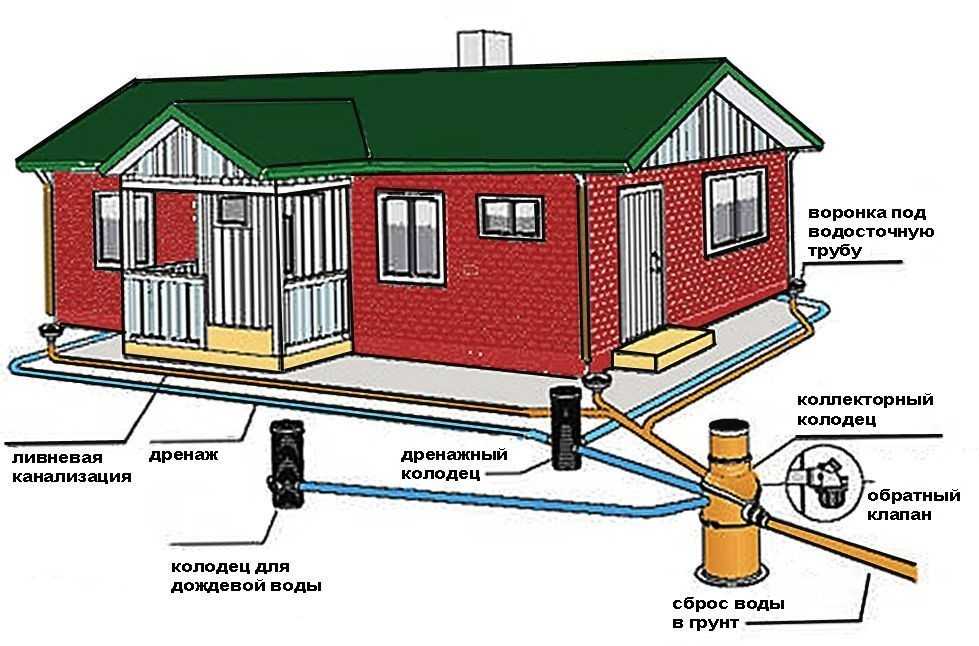

Устройство ливневой канализации
Состав системы такой:
- Системы водостоков на крыше. Это закрепленные вдоль скосов водосточные желоба, в которые собираются осадки с крыши. Вниз они стекают через установленные воронки и водосточные трубы.
- Некоторого количества приемников осадков на грунте (приемных воронок, дождеприемников, линейных водоотводов, пескоуловителей). Они расставляются так, чтобы максимально эффективно принять осадки. Обычно точечные приемники или воронки ставят под водосточными трубами, несколько приемников ставят на бетонированных, асфальтированных площадках, там, где уложена тротуарная плитка. Линейные приемники ставят вдоль дорожек, а чтобы вода нормально стекала, покрытие укладывают с небольшим уклоном.
- Система хранения, перераспределения или сброса осадков.
Где какие части устанавливают
Куда девать воду?
Больше всего вопросов возникает с тем, куда девать стремительно прибивающие осадки. Во-первых, ливневая канализация в частном доме может стать поставщиком воды для полива. Для этого все трубы системы сводятся в большую емкость или несколько емкостей, а от туда уже, при помощи насоса, могут перекачиваться в систему полива.
Пример сброса дождевой воды на грунт
Во-вторых, если поливать нечего или некуда девать такой объем жидкости, можно отводить ливневые воды в централизованную канализацию, сточную канаву, расположенный вблизи водоем. Если эти возможности реализовать нельзя, устраивают систему сброса воды в грунт. Это перфорированные пластиковые трубы, закопанные ниже уровня грунта.
Типы и их особенности
Ливневая канализация в частном доме может быть трех типов:
- Подземной. Все части системы находятся ниже уровня грунта. С точки зрения эстетики это отлично, но требует большого объема земельных работ и достаточно больших вложений средств. Оборудовать такую систему можно при строительстве или полной переделке участка. Бывают они двух типов — промерзающие и нет. Промерзающие зимой и ранней весной не работают, зато их устройство проще — глубина залегания обычно — менее метра (минимум — 30 см). Для незамерзающих ливневок требуется укладка труб ниже глубины промерзания грунтов. Для каждого региона она своя, для Средней Полосы России — порядка 150-170 см. Плюсы и минусы понятны сразу — большой объем земельных работ, и следовательно, высокая их стоимость.
Ливневая канализация в частном доме: скрытый (подземный) тип
- Надземной. Ливневки такого типа — водоотводящие желоба в покрытии, по которым вода стекает в какое-то определенное место или выводится в сад/огород.
Простейшая ливневка открытого типа
- Смешанная. Часть дождевой канализации делают в грунте, часть — сверху. Оптимальный вариант и по расходам и по внешнему виду, и по количеству требуемых средств.
В каждом конкретном случае приходится проектировать свою собственную схему — единого рецепта нет. У каждого свой участок с его особенностями: впитывающей способностью грунта, рельефом, застройкой, планировкой.
Что точно надо сделать — отвести воду подальше от дома. Сделать это можно так, как на фото выше — установив в дорожке желоба и сливая воду на газон. Но это — только один из множества вариантов. Второе место, откуда желательно отвести воды — обширная вымощенная площадка. Как правило, тут образуются большие лужи, с которыми бороться трудно. Решить проблему можно сделав одну или несколько точек сбора воды — поставить точечные дождеприемники и отвести воду по одному из рецептов.
