Устройство Гидроаккумулятора для систем водоснабжения дома: принцип работы – Обзор

Автоматика для насоса с гидроаккумулятором и реле давления

Автоматические приборы для регулирования работы насосной станции позволяют минимизировать присутствие человека во время работы системы. В данном случае необходимо правильно настроить реле на подачу нужного давления в систему (эти операции мы рассматривали выше).

Гидроаккумулятор в системе водоснабжения

Как отмечают эксперты, основной причиной сокращения продолжительности жизни насоса считается так называемый сухой ход, когда устройство работает без воды. Такое явление может происходить при частых отключениях электроэнергии. Точками риска с возможным возникновением сухого хода принято считать:

• Неправильный подбор рабочих параметров насоса, который используется для откачки воды со скважины или колодца, а особенно при засушливом лете, когда падает уровень грунтовых вод;
• Выход воды из накопительной ёмкости. В данном случае необходимо срочно выключить насос.

Для защиты от возможности появления сухого хода используется автоматика:

• Поплавковый выключатель — это сравнительно недорогой прибор, который применяется для перекачки жидкости из колодцев или резервуаров. На практике используют два основных вида поплавков. Первый тип автоматики останавливает насос при полном заполнении ёмкости, когда вода доходит до уровня поплавка и размыкает контакты. Во втором случае кабель прибора подключают в разрыв электропроводки для запитывания насоса. Остановка насоса происходит при опускании уровня жидкости ниже критического уровня;
• Специальное реле давления выставляется на отключение насоса производителем. Размыкание контактов прибора происходит при понижении давления в системе до показателей в 0,4…0,6 бар. Запускается насос вручную после устранения причины сухого хода.

Какое давление должно быть в гидроаккумуляторе и как накачать

Как мы уже говорили, основным предназначением гидроаккумулятора считается уменьшение количества запусков насоса, что в конечном итоге приведёт к увеличению срока его службы, защиты системы от гидроударов. Чтоб установленное оборудование работало правильно нужно знать, какое давление должно быть в гидробаке.

Важно! Следует понимать, что гидроаккумулятор накачивают во время отсутствия воды в резервуаре.
Подключение к насосу

Существует несколько формул для расчёта давления в расширительном баке. По мнению экспертов, эти показатели должны быть меньшими от параметров давления, при которых происходит запуск насоса. Если оборудование работает в диапазоне 1,5…3 бара (что рекомендовано производителем), то гидроаккумулятор нужно будет накачать до 1,3 бар, т.е. на 0,2 бар меньше, чем нижнее давление реле.

Обычно производители поставляют оборудование с накаченным расширительным баком. Давление в ёмкости должно находиться в пределах 1,5 бара, но иногда оно падает. Перед первым запуском насосной станции нужно проверить давление воздуха специальным манометром, при необходимости подсоединить автомобильный насос к ниппелю и подкачать. Также можно добавлять давление, при помощи ручного насоса, периодически проверяя его параметры манометром.

Необходимо проводить периодический осмотр установленного оборудования для подачи воды. Дело в том, что в воде всегда имеется определённый запас сжатого воздуха, присутствие которого уменьшает полезный объём мембраны. В баках с объёмом от 100 литров для стравливания лишнего воздуха присутствуют специальные клапана, в меньших по объёму резервуарах такие приспособления не предусматриваются.

Для отвода лишнего воздуха из груши проводят следующие действия. Отключаем насос и сливаем всю жидкость из расширительного бачка методом включения одного из кранов. Подобную работу проводим несколько раз подряд, что будет способствовать отводу лишнего воздуха из водопроводной системы.

Что собой представляет гидроаккумулятор и как он работает?

Перед принятием решения о выборе предпочтительной модели нелишним будет получить представление о самом гидроаккумуляторе и особенностях его работы.

Что такое гидроаккумулятор?

Это емкость для воды, снабжённая мембраной из резины с высокой эластичностью, располагающейся внутри устройства. Она герметично соединена с корпусом резервуара. При помощи фланца с резьбой обеспечивается подключение гидробака к устройству водопровода. Между мембраной и корпусом гидравлического бака имеется полость, заполненная сжатым воздухом. В ней давление составляет 2 бара.

Основное использование гидроаккумулятора:

• поддержание стабильного давления;
• создание резерва воды при использовании системы водоснабжения в быту или в промышленных условиях.

Именно благодаря ему обеспечивается поддержка требуемого в системе давления при отключенном насосе.

гидроаккумулятора Принцип действия

Если говорить о составных частях гидроаккумулятора, то выделим следующие:

• корпус;
• мембрана;
• ниппель, через который обеспечивается передача воздуха в полость;
• воздухоудалительный клапан;
• фитинг.

Если подробно говорить о принципе работы гидроаккумулятора, то в общих чертах он заключается в следующем.

Подаваемая из колодца или скважины вода поступает в бак. При этом происходит увеличение мембраны благодаря тому, что это изделие является довольно эластичным. Оно растягивается, в результате объем воздуха между стенками бака и мембраной уменьшается. Благодаря этому обеспечивается высокое давление. Когда этот параметр достигает требуемого значения, срабатывает датчик давления. Контакты, которые идут на насос, размыкаются. В результате происходит отключение оборудования.

Воздух, находящийся внутри бака, оказывает давление на воду. Когда человек открывает кран, она под напором стремится наружу, следуя наименьшему сопротивлению. При этом происходит падение внутри бака давления на мембрану. Когда оно доходит до своих минимальных значений, то насосное оборудование начинает работать. Таким образом, цикл повторяется.

Как видно, для того чтобы обеспечить рабочее давление в системе, в баке располагаются вода и воздух, разделителем между которыми выступает эластичная мембрана. По той причине, что резина — материал достаточно податливый, со временем может происходить падение давления в полости бака.

Поэтому во избежание таких ситуаций необходимо с периодичностью один раз в год выполнять проверку давления воздуха в устройстве при откаченной воде. Если выяснится, что этот параметр превышает нормативы, то необходимо через ниппель добавить небольшое количество воздуха, пользуясь для этого обычным автомобильным насосом. При этом необходимо помнить о том, что вода полностью не заполняет объем бака.

От ряда факторов зависит реальное количество воды:

• форма гидроаккумулятора;
• изначальное давление воздуха;
• пределы реле давления.

Для чего нужен гидроаккумулятор для систем водоснабжения

Различные виды форм и цветовой гаммы водяных аккумуляторов и расширительных баков

Этот конструктивный элемент имеет два основных назначения:

• Обеспечение бесперебойной и равномерной работы насосной станции;
• Обеспечение надежности и целостности системы ГВС (горячее водоснабжение).

Роль гидроаккумулятора в работе насосной станции

При отсутствии центрального водопровода владельцы частных домов,  для подачи воды в дом бурят скважину или возводят колодец, оборудованный глубинным насосом. С его помощью вода подаётся в помещение, заполняет водяной аккумулятор, обязательно фильтруется и разветвляется по местам потребления.

Схема простой системы водоснабжения

Рассмотрим более подробно работу этой схемы. При быстром открытии и закрытии водяного крана, например вы сполоснули руки, расходуется малое количество воды и именно в этот момент начинается работа гидроаккумулятора. Насос не включался, напор был создан давлением мембраны водяного аккумулятора, так как в нём содержится определённое количество воды. Многочисленные источники утверждают, что аварийный запас воды и есть главная функция, которую выполняет гидроаккумулятор для систем водоснабжения. Эти сведения неверны. Агрегат ёмкостью 100 литров способен вместить не более 35 литров воды.

Первостепенная цель установки этого агрегата – сберечь дорогостоящий глубинный насос от перегрева и нерациональных запусков. При отсутствии этого устройства насос, в описанном выше случае, запустится и тут же выключится, не набрав максимальной мощности. В этот момент в контуре создается гидроудар, то есть резкий перепад давления. Агрегат при совокупности этих факторов быстро выйдет из строя. Вывод – гидроаккумулятор в системах водоснабжения служит для равномерного распределения давления в контуре и долгосрочной работы насосного оборудования.

Гидроудар в водопроводной трубе

Гидроаккумулятор в системе ГВС

Существуют три основных вида горячего водоснабжения с использованием гидробака:

Монтаж бойлера косвенного нагрева;

Система ГВС с бойлером косвенного нагрева

Установка двухконтурного твердотопливного котла, с функцией подачи горячей воды;

Горячее водоснабжение при эксплуатации двухконтурного котла

Схема с одноконтурным котлом в совокупности с бойлером косвенного нагрева.

Рабочая схема при эксплуатации одноконтурного котла и бойлера

В любом из вариантов водяной аккумулятор исполняет роль расширительного бака, так как вода при нагреве увеличивается в объеме, и этот прибор компенсирует количество воды. Несмотря на тот факт, что и в бойлере, и в твердотопливном котле установлена группа безопасности в виде пропускного клапана, при постоянном срабатывании пропускной клапан быстро выходит из строя, это влечёт за собой повреждения котла или течь в контуре водоснабжения.

Группа безопасности твердотопливного котла
Группа безопасности бойлера

Резиновая мембрана водяного аккумулятора грушевидная

Монтаж системы водоснабжения из скважины

Помимо классификации скважин в зависимости от высоты шахты на абиссинские, песочные и артезианские виды, важным критерием для определения схемы водозабора служит расстояние от их водного зеркала до поверхности земли.

Если зеркало воды в шахте скважины больше 9 м от поверхности земли или его уровень понижается при водопотреблении, для водного забора используют погружные насосы. При водном зеркале выше 8 – 9 м и его неизменном статическом положении для всасывания воды чаще применяют насосные установки.

С погружным насосом

При использовании для забора глубинного скважинного насоса применяют два вида его обвязки.

Первый вариант состоит в устройстве кессонного колодца, в центре которого находится обсадная колонна с оголовком.

При втором варианте подключения электронасоса используется скважинный адаптер, вмонтированный сбоку верхней обсадной трубы. От нее на глубине ниже уровня промерзания почвы пластиковый трубопровод из полиэтилена низкого давления (ПНД) отходит в дом. При этом вся автоматика управления электронасосом, включающая гидробак, напорное и реле сухого хода, манометр, а также фильтры грубой очистки от песка и мелкоячеистые картриджные, размещаются в подвале дома или на его нижнем этаже.

Рис. 8 Варианты подключения погружного электронасоса к автоматике в кессонном колодце

Если обсадная колонна скважины спрятана в кессоне, то возможны два варианта размещения оборудования. При первом всю автоматику, как и при адаптерном подключении, размещают в доме. При втором варианте используют свободное пространство внутри кессонного колодца. В нем размещают фильтры, реле давления и сухого хода, гидроаккумулятор.

Разводку обычно делают отрезками полипропиленовых (ПП) или из полиэтилена низкого давления ПНД труб, соединяя первые пайкой, иногда применяют металлопластик.

Многие хозяева используют еще один вариант размещения скважины, после бурения сооружая на ее месте дом. При этом они забывают или не знают, что скважинные источники на песке часто нуждаются в прокачке и прочистке от образующегося на дне ила. А проведение этих процедур в доме сопряжено с немалыми трудностями, грязью и может быть просто технически нереализуемо.

Рис. 9 Автоматика с гидробаком для управления работой погружного насоса в доме

С поверхностной насосной станцией

При использовании насосной установки ее также размещают в доме или кессоном колодце. Если станция находится внутри здания, ее напорный трубопровод прокладывают под землей и заводят в скважину через адаптер.

Нередко встречается вариант, когда насосную станцию устанавливают в кессонном колодце. Такое размещение позволяет избежать шума в доме и экономит в нем жилую площадь.

Некоторые обходятся без кессонного колодца, устройство которого требует отнимает довольно много времени и средств. Они устанавливают насосную станцию на улице под навесом и протягивает от нее ПНД трубопровод в дом. К недостаткам такого метода относят плохую защищенность труб и насосной установки от промерзания в зимнее время. Выходом из положения служит помещение в напорный рукав саморегулирующегося нагревательного электрокабеля.

Рис. 10 Насосные станции дома и в кессоне

https://youtube.com/watch?v=V5j5gmaIr1E

Используемая схема водоснабжения частного дома от скважины с гидроаккумулятором и реле давления позволяет полностью автоматизировать процесс водозабора. Приборы могут устанавливаться как отдельно при использовании глубинного, поверхностного электронасоса, так и в одном блоке, если находятся в составе насосной станции.

Рекомендации по эксплуатации

Неисправность, чаще всего встречающаяся у гидроаккумуляторов, это разрыв резиновой мембраны. Произойти это может из-за резкого скачка давления во время закачки, либо по причине износа материала от долгой эксплуатации. Потеря мембраной герметичности незамедлительно скажется на напоре воды в водопроводной сети. Он резко снизится, либо начнёт скакать, то увеличиваясь, то падая практически до нуля.

Подтвердить разрыв мембраны может только разбор корпуса бака. Одновременно с этим, производится и установка новой резиновой перегородки между внутренними отсеками аккумулятора. Пошагово весь процесс выглядит таким образом:

• Гидроаккумулятор отключается от водопроводной системы.
• Отвинчиваются болты, крепящие горловину, или две половины бака (в зависимости от модели).
• Старая мембрана удаляется и заменяется целой.
• Корпус собирается в обратном порядке, болты крепко затягиваются.
• Устройство вновь подсоединяется к водоснабжению и запускается в работу.
• Проверяется реле, не сбились ли настройки за время ремонтных работ.

Это общий принцип ремонта, конкретные нюансы замены мембраны могут различаться у разных модификаций бака.

Установка гидроаккумулятора для систем водоснабжения своими руками — основные этапы

Приобретя необходимое оборудование, потребителю необходимо выполнить его монтаж. Можно обратиться за помощью к специалистам, а можно выполнить установку гидроаккумулятора для системы водоснабжения своими руками. Для этого следует подготовить необходимый инструмент, определиться со схемой подключения, и изучить подробный мастер класс, в которого последовательно описываются все этапы.

Монтаж системы водоснабжения можно выполнить своими руками

Определение со схемой подключения гидроаккумулятора — выбор правильного варианта

До начала монтажных работ следует определиться со схемой подключения гидроаккумулятора. Порядок зависит от вида используемого насосного оборудования. Насос поверхностного типа обычно располагают около гидроаккумулятора. Монтаж обратного клапана выполняют на всасывающий трубопровод. Остальные элементы соединяются между собой с помощью пятивыводного штуцера.

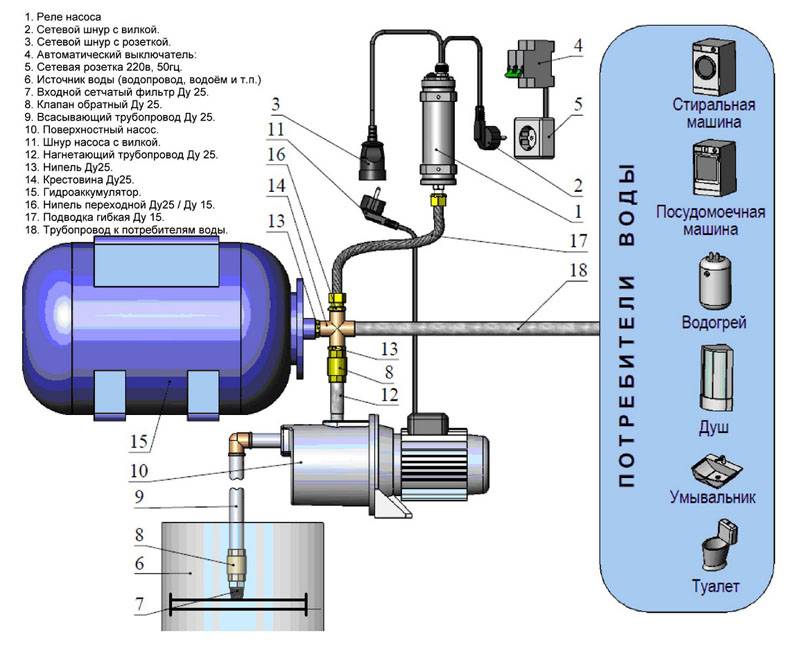

Схема подключения споверхностным насосом

Наличие выводов различного диаметра позволяет подключить устройства с различными присоединительными размерами. При отсутствии пятивыводного штуцера можно использоваться обычные фитинги и куски труб. Поверхностный насос допускает использование гибкого шланга в металлической обмотке.

Схема подключения насоса погружного типа практически не отличается. При монтаже системы водоснабжения выбирается другое место для насосного оборудование и иной порядок подачи напряжения, но гидроаккумулятор монтируется также.

Схема подключения с погружным насосом

Подключение гидроаккумулятора к системе водоснабжения

Приступая к подключению гидроаккумулятора к системе водоснабжения, следует внимательно ознакомиться с рекомендациями завода изготовителя. Сначала следует внимательно осмотреть приобретенное оборудование и убедиться, что его корпус не и имеет механических повреждений.

Фото	Описание работ
	Готовим необходимое оборудование и инструменты
	Для крепления гидроаккумулятора к стене выбираем крепеж достаточной прочности. Выбор следует сделать, ориентируясь на материал стен.
	Монтируем гидробак к стене, обеспечивая положение, рекомендованное производителем.

Проверка системы — какое должно быть давление в гидроаккумуляторе?

Прежде чем приступить к проверке системы, следует рассчитать, какое должно быть давление в гидроаккумуляторе, чтобы обеспечить стабильную работу водопровода

При определении достаточности давления воздуха в гидроаккумуляторе на 50 литров во внимание принимается соотношение его положения с самой высокой точкой водозабора. Гидробак должен обеспечивать давление, которое будет выше определенного значения, требуемого для подъема воды на выбранную высоту

Для частного дома обычно давление в гидроаккумуляторе 24 литра устанавливается на уровне 1,5 – 4,5 бара.

Назначение и виды гидроаккумуляторов

Гидроаккумулятор (гидропневмобак) выступает важнейшей частью автономного водопровода. Прибор, зачастую, для своей работы использует энергию сжатого воздуха. Существуют также пружинные и механические модели, но в автономных системах дач или частных домов они практически не встречаются.

Конструктивно гидроаккумулятор предоставляет собой герметичную металлическую емкость (бак), разделенную на две части: эластичную камеру (грушу) для воды и окружающую ее воздушную прослойку. Таким образом, вода внутри гидрокамеры не контактирует со стенками бака, что позволяет избежать коррозии его стальной оболочки. Применяемый для изготовления груши высокопрочный бутил отвечает санитарным требованиям по хранению питьевой воды. Закачка/отбор жидкости осуществляется через резьбовой патрубок, сообщающийся с рабочим объемом эластичной гидрокамеры.

Воздушное отделение гидроаккумулятора оснащено пневмоклапаном, позволяющим регулировать давление (нормальный показатель – 1,5-2 атм.). Гидробаки от 100 л оснащаются еще одним клапаном для отвода выделяющегося из воды воздуха.

Не путайте с расширительным баком

Внешне гидроаккумулятор напоминает расширительный бак для систем отопления, устанавливаемый в контурах закрытого типа. Он нивелирует изменение объема нагревающейся/охлаждающейся жидкости. Основные отличия между этими устройствами – материал изготовления мембраны и специфика устройства внутренних камер.

В отличии от гидроаккумулятора, в котором резиновая «груша» помещена в емкость с водой, расширительный бак разделен на две части эластичной перегородкой. Одна часть заполняется теплоносителем, другая – воздухом. Если включить расширительный бак в водопроводный контур, то на выходе из крана потребитель будет получать ржавую воду, из-за её непосредственного контакта с металлическими стенками. Различаются также характеристики внутренних мембран. В расширительном баке они рассчитаны на нагрев до +90С и выше при небольшом колебании давления. Гидроаккумуляторная мембрана способна переносить регулярные перепады давления, но при температуре жидкости не выше +30С.

Классификация гидроаккумуляторов

Она осуществляется по следующим критериям:

1. Тип установки. Различают вертикальные и горизонтальные приборы: они работают по идентичному принципу. Отличает их только способ отвода воздуха из водяной камеры. В моделях вертикальной ориентации газ скапливается в верхней части мембраны. Его стравливают посредством дополнительного клапана. Горизонтальные устройства для этого оснащены дополнительным модулем (слив, ниппель и шаровой кран). При выборе установочного типа гидробака ориентируются на особенности помещения, в котором планируется его размещение.

1. Внутренняя конструкция. Различают поршневые, балонные и мембранные устройства.

1. Объем бака. На рынке сантехнического оборудования представлены модели объемом 2-500 л. Для квартиры достаточно 24-50 л. Обширную дачу или загородный дом рекомендуется оснащать емкостями на 80-100 л.

Преимущества использования гидроаккумуляторов в схемах водоснабжения

Гидропневмобак решает ряд проблем:

Защищает насос от износа. Он не включается для поддержания давления в системе при каждом открытии водяного крана, так как вода расходуется из запасов гидробака. Это значительно увеличивает продолжительность безремонтной эксплуатации насоса. Обеспечивает стабильность давления в трубах

Для автономных систем это крайне важно, т.к. напор в них постоянно колеблется при одновременном открытии нескольких кранов

Помимо нагрузок на трубы, это приводит к перепадам температуры воды. Например, принимать душ в таких условиях не очень комфортно. Предохраняет от гидроударов. Без промежуточной емкости между точкой водозабора и домовой системой каждое включение насоса провоцирует гидроудар (основная причина порывов труб). Создает стратегический запас воды на случай перебоев с подачей электроэнергии. Это особенно актуально для домовладельцев, проживающих в отдаленных местностях.

Устройство гидроаккумулятора

Герметичный корпус этого устройства разделяется специальной мембраной на две камеры, одна из которых предназначена для воды, а другая – для воздуха.

Вода не соприкасается с металлическими поверхностями корпуса, так как она находится в водяной камере-мембране, изготовленной из крепкого резинового материала бутила, устойчивого к воздействию бактерий соответствующего всем гигиеническим и санитарным нормам, предъявляемым к питьевой воде.

В воздушной камере находится пневмоклапан, предназначением которого является регулирование давления. Вода попадает в гидроаккумулятор через специальный присоединительный патрубок на резьбе.

Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.

Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.

В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.

В воздушном клапане гидроаккумулятора давление должно составлять 1.5-2 атм.

Виды систем водоснабжения

Для автономного водоснабжения частного дома из скважины используют несколько вариантов с применением различных устройств. Так как вряд ли кто-то захочет включать и отключать насос, подающий воду в дом, вручную, в каждый из схем обязательно должен присутствовать прибор, проводящий данные операции в автоматическом режиме.

Рис. 3 Системы водообеспечения с накопительной емкостью

С накопительным баком

Для организации водоснабжения с накопительным баком на чердаке дома устанавливают резервуар большой емкости. От электронасоса, погруженного в скважину или находящегося на поверхности, к баку подводят трубопровод и заполняют его водой.

В резервуар помещают поплавковый выключатель, подсоединенный в цепь питания электронасоса. При наполнении емкости водой поплавок поднимается вверх и электронасос отключается, прекращая подачу воды.

В нижней части емкости помещают трубу, от которой вода поступает в водопроводную систему дома.

Чтобы избежать аварийных ситуаций, связанных с переполнением бака, в его верхней части в области горловины проделывают отверстие, вставляют в него трубу, второй конец которой выводят наружу за стены дома.

Водоснабжение без гидроаккумулятора в домах с малой этажностью не обеспечивает достаточно высокий напор, минимальное рекомендованное значение которого 1,5 бара. Чтобы получить давление в водопроводе хотя бы в 1 бар, бак необходимо поднять на высоту 10 м от водопроводной магистрали или использовать дополнительно повысительный электронасос (насосную станцию).

К тому же трубопровод, проходящий сверху вдоль стен, не способствует повышению внешнего эстетичного вида жилых помещений.

Системы водоснабжения дома без гидроаккумулятора ввиду относительно простой схемы монтажа чаще используют в доме или на даче с периодическим проживанием жильцов. В этом случае трубопровод подачи воды в расширительный бак размещают снаружи здания и используют насосное оборудование, которое можно быстро демонтировать (поверхностные насосы или насосные станции).

Стоит отметить, что не обязательно устанавливать накопительные баки вверху, они могут быть расположены и внизу в подвальных помещениях, как это нередко происходит при использовании водоочистных установок. Из накопительных резервуаров воду в водопроводную магистраль дома подают при помощи любого типа насосов, как поверхностных, так и погружных.

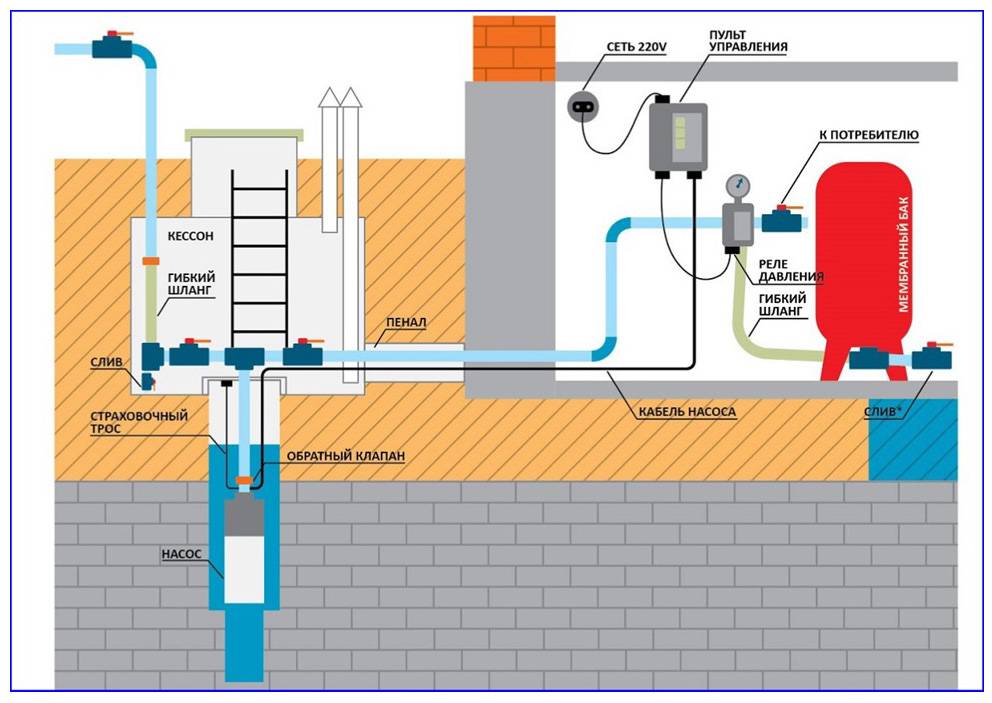

Рис. 4 Гидроаккумуляторная система водоснабжения с гидробаком и погружным насосом

С гидроаккумулятором

Система водоснабжения частного дома с гидравлическим аккумулятором в сравнении с накопительной емкостью используется намного чаще. Применение аккумуляторного бака напрямую связано с использованием гидрореле, последовательно подключенного в цепь питания электронасоса. Схема водоснабжения частного дома с гидроаккумулятором имеет следующие особенности:

• Позволяет задавать диапазон рабочих давлений в системе.
• Устраняет последствия гидроударов.
• Задает временные интервалы циклов включения-отключения электронасоса.
• Создает некоторый запас воды в системе.

Гидроаккумуляторная система работает по следующему принципу.

При включении электронасоса идет наполнение водой водопроводной магистрали и бака, пока давление в системе не достигнет, к примеру, 3-х бар. При этом напоре мембрана гидрореле настолько втягивается внутрь, что срабатывают его внутренние контакты и цепь питания насоса прерывается.

При потреблении воды из водопровода напор в системе постепенно падает, и когда он достигает значения в 1,5 бара, внутренние контакты реле замыкаются и на электронасос вновь подается питающее напряжение. В водопроводную магистраль вода закачивается до тех пор, пока давление в 3 бара вновь не отключит электронасос через реле.

Схема с гидроаккумулятором более гибкая, она позволяет регулировать напор в водопроводе при помощи гидрореле, связанного с гидробаком.

К примеру, в доме с этажностью не более одного на реле устанавливают диапазон рабочих давлений от 1,5 до 3 бар. Для зданий в три этажа требуется больший напор воды и можно установить диапазон его изменений от 3 до 5 бар.

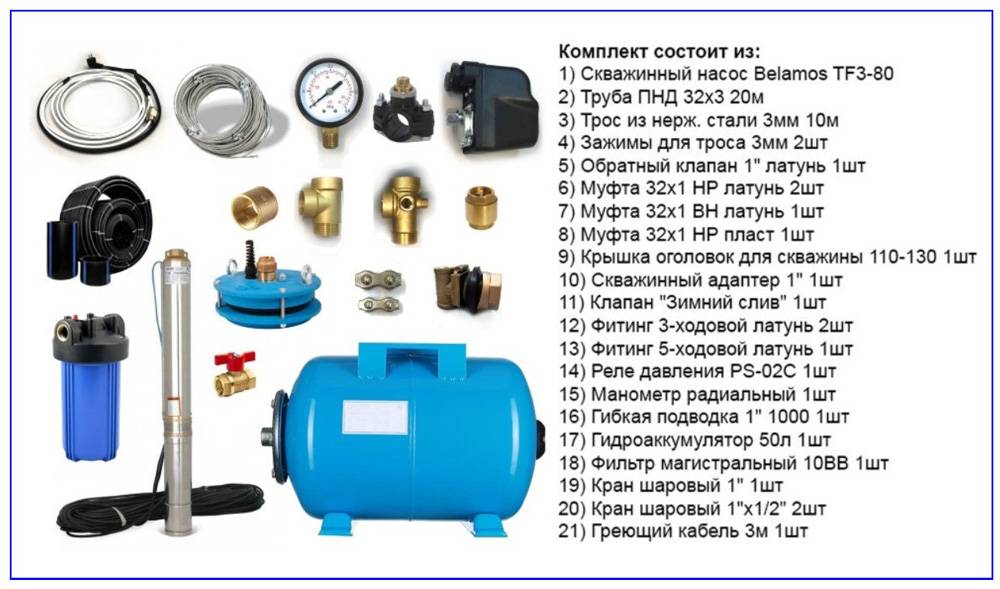

Рис. 5 Оборудование и комплектующие для обеспечения водоснабжения из скважины глубиной 50 м

Принцип работы гидроаккумуляторов

Гидроаккумулятор представляет собой металлическую емкость, которая внутри разделена на две части при помощи специальной резиновой прокладки – мембраны. Корпус резервуара-гидроаккумулятора является герметичным. Мембрана прочно закреплена у горловины бака, где имеется отверстие для поступления воды. Получившиеся при помощи мембраны отделения гидробака предназначены: одно для воды, а другое для воздуха, со строго определенной величиной давления. Вода, находящаяся в камере, образованной мембраной, не соприкасается с металлом корпуса, а сама мембрана изготовлена из особой резины, – бутила, который отличается прочностью, эластичностью и безопасностью для здоровья человека. Отделение для воздуха снабжено отверстием, в которое вставлен специальный клапан. Величину давления в резервуаре узнают при помощи манометра; кроме того, большинство напорных баков имеют в комплекте регулирующее устройство – реле давления. Некоторые из моделей баков дополнительно оснащают фильтром, чтобы исключить попадание в емкость вместе с водой частиц ржавчины или грязи.

Главной задачей гидроаккумулятора после его подсоединения к водопроводной системе является подача воды под постоянным напором.

Такой результат достигается следующим образом:

• забор жидкости из бака понижает давление в его воздушной камере;
• после того как давление достигает определенной отметки, специальное реле автоматически включает насос для того, чтобы восполнить объем воды;
• поступление воды вновь повышает давление в емкости;
• когда максимально возможное значение давления достигнуто, реле отключает водоподачу в бак.

Обеспечение постоянного напора воды из водопровода создает требуемые условия для функционирования такой бытовой техники, как стиральная или посудомоечная машина, ванна с гидромассажем, джакузи и тому подобное. Установка напорного бака позволяет поддерживать определенную величину давления в системе водоснабжения.

Величина давления воздуха настраивается и должна соответствовать объему резервуара. В зависимости от выставленной величины давления воздуха реле гидроаккумулятора будет включать /отключать подачу воды в прибор.

Знание принципа работы гидроаккумулятора в системе водоснабжения поможет грамотно выбрать наиболее подходящее устройство, организовать его правильный монтаж и последующее профилактическое обслуживание.
