Укладка блоков УДБ
УДБ – универсальный дырчатые блоки – незаменимые при строительстве подземных сооружений и цокольных этажей. Блоки УДБ также применяют при возведении фундамента в местах высокой нагрузки.
Блоки УДБ – это блоки из твердого бетона с поясом из арматуры, и вертикальными отверстиями. При возведении стен они укладываются так, что из отверстий получаются каналы. В эти каналы устанавливают арматурный пояс и заливают бетоном. После окончания всех работ и затвердевания бетона внутри каналов, конструкция становится цельной и обретает большую степень прочности и износостойкости, имеет отличную сопротивляемость к воздействиям на сдвиг.
Блоки УДБ применяют и при возведении панельных зданий.
Размеры блоков УДБ:
- Длина от 1,2 до 6 м. (шаг – 60 см.);
- Размеры блока – 0,6*0,58 м.
В зависимости от длины блока количество отверстий будет от 2 до 8.
Для чего нужно знать массу блоков для фундамента.
ГОСТ на блоки ФБС, помимо габаритных размеров и прочностных характеристик, предусматривает нормирование массы (в справочном формате). Это необходимо для экспресс-контроля качества, ведь нормативное значение плотности бетона невозможно определить в условиях строительной площадки.
Параметр потребуется и для правильного выбора спецтехники для укладки блоков, погрузочно-разгрузочных операций, а также для транспортировки материалов. Блоки ФБС, вес и размеры которых определяют норму погрузки изделий в автомобиль, перевозятся 10-ти и 20-ти тонными автомобилями. Имея в распоряжении такую информацию можно минимизировать свои расходы на транспортировку таких громоздких и тяжелых изделий. К тому же многие компании насчитывают немалые суммы за простой техники в случае возникновения непредвиденных ситуаций.
Блок фундаментный 200х200х400
Фундаментным блоком называют бетонное изделие, достигшее максимального уровня прочности в специальной форме. Производятся фундаментные блоки серийно, согласно нормам ГОСТа 13579-78. Применяются такие фундаментные блоки для строительства оснований различных типов, к примеру, фундаментная лента или сваи (столбы).
Блоки для фундамента при изготовлении имеют стандартные размеры:
- Ширина 200 мм
- Высота 200 мм
- Длина 400 мм
При этом вес одного блока всего 32 кг. Таким образом, блок фундаментный 200х200х400 является оптимальным материалом в том случае, когда по определенным причинам на площадке невозможно применение тяжелой стройтехники.
С виду не самый большой блок весит до 30 кгИсточник klump.ru
Как разобраться в блоках
Фундаментные блоки представляют собой монолитные бетонные параллелепипеды, которые используют для монтажа вертикальных стен ленточного основания или отдельных опор для легких каркасных домов, срубов.
По назначению элементы используются для устройства стеновых конструкций цоколя, укладку в заглубленные фундаменты подвалов, и подразделяются на 3 вида:
- сплошные;
- сплошные с вырезом (для возможности укладки перемычек или прохождения коммуникаций);
- пустотелые (ФБП с открытыми пустотами с нижней стороны).
На боковых торцах у такого изделия располагаются пазы для заполнения связующим раствором, чтобы обеспечить соединение блоков в одном ряду друг с другом.
Сверху располагаются 2 монтажные петли для укладки с помощью строп с крючками. Общий массив монолита бывает армирован для усиления несущей способности (обязательно указывается в проекте).
Пример того, как выглядят блоки ФБС, приведен на этом фото:
Правильно складированные ФБС
Материалом для производства служат тяжелые, керамзитные и силикатные плотные марки бетона.
В строительстве для монтажа надежных фундаментов применяют линейку изделий сплошных фундаментных блоков ФБС из тяжелого бетона. Керамзитобетонные ФБС (пористые наполнители из обожженной глины), блоки из плотного силикатного бетона, ФБВ, ФБП подробно описываются в ГОСТ 13579-78*, как материалы для устройства стен подвалов.
Характеристики
Рассчитывать вес стандартного фундаментного блока нет специальной необходимости – изделия производятся строго по технологии в формах установленного размера из бетона марки М100 или М200. Раствор уплотняется обязательным вибропрессованием, полученные заготовки пропариваются в специальных камерах в течение определенного времени, поэтому имеют практически одинаковую плотность и объем.
Исходя из таких условий изготовления, вес фундаментных блоков определенной марки содержит справочная таблица:
Марка изделия содержит все необходимые сведения, чтобы можно было определить, сколько весит нужный фундаментный блок, зная вес 1 м³ бетона, из которого он сделан.
Аббревиатура, обозначающая марку, указывает все размеры ФБС в дм.
Например, ФБС 24-4-6-т обозначает продукцию длиной 240 см, шириной 40 см, высотой 60 см. Буквенные обозначения в конце имеют такой смысл:
- Т – тяжелый бетон на щебне;
- Л – легкий бетон;
- П – наполнителем выступает керамзит;
- С – силикатный раствор.
Возведение фундамента из готовых ФБС при правильном проектном обосновании, исходя из геологических условий участка, сокращает сроки работ (по отношению к требуемому периоду набора крепости бетонного монолита) и стоимость этой части здания.
Расчет количества пеноблоков
| Выбор размера блока, LxHxD | 600x250x500600x250x375600x250x300600x250x250600x200x500600x200x375600x200x300600x200x250600x200x150600x250x100600x250x75600x250x150600x200x100600x200x75625x250x500625x250x375625x250x300625x250x250625x200x500625x200x375625x200x300625x200x250625x200x150625x250x100625x250x75625x250x150625x200x100625x200x75625x200x400625x250x400 |
| Общая длина стен, метров | |
| Средняя высота стен, метров | |
| Общая площадь оконных и дверных проемов, м2 | |
| Рассчитать |
| Количество блоков: | м3 | шт. |
| Количество блоков кратное паллете: | м3 | шт. |
| Количество блоков на паллете: | ||
| Количество паллет: |
Газобетонные блоки
Газобетон
Еще один вид блоков – газобетонные, относятся к ячеистым материалам и имеют пористую структуру. Газобетон изготавливается на основе портландцемента, в качестве разрыхлителя применяется алюминиевая пудра. Твердение проходит в автоклавных печах, что придает изделиям высокую прочность и однородную структуру.
Стена из газобетона фото
Газоблоки используются в индивидуальном строительстве различных объектов: малоэтажных домов, гаражей, бань, заборов, для возведения стен и перегородок. Они обладают высокой теплоизоляцией и звукоизоляцией, огнестойкостью, морозостойкостью.
Структуры материалов
Легкий и быстрый монтаж, низкая цена и хорошие характеристики, делает этот материал популярным среди частников. Но технология кладки стен из газобетона имеет свои особенности, подробнее смотрите видео в этой статье.
Вес газобетонных блоков
Проверка плотности конструкции
Газобетон, так же как и пенобетон, различают по маркам по плотности. В таблице указан газобетонный блок, его вес.
Справочные данные
Расчет свайного фундамента
Выберите тип ростверка:
Параметры ростверка:
Ширина ростверка А (мм)
Длина ростверка B (мм)
Высота ростверка C (мм)
Толщина ростверка D (мм)
Марка бетона
М100 (В7,5)М150 (В10)М200 (В15)М250 (В20)М300 (В22.5)М350 (В25)М400 (В30)М450 (В35)М500 (В40)М550 (В45)М600 (В50)М700 (В55)М800 (В60)
Параметры столбов и свай:
Количество столбов и свай (шт)
Диаметр столба D1 (мм)
Высота столба H1 (мм)
Диаметр основания столба D2 (мм)
Высота основания столба H2 (мм)
Расчет арматуры:
Длина стержня арматуры (м)
Расчет опалубки ростверк:
Ширина доски (мм)
Длина доски (мм)
Толщина доски (мм)
Рассчитать
Дом из газобетона
Арболитовые блоки
Арболитовые блоки называются еще древесно бетонными. Их производят из ячеистого бетона с добавлением древесной щепы до 90%.
В результате получается материал с хорошей прочностью, воздухообменом, звукоизоляцией и теплоизоляцией. Древесно бетонные блоки применяются для возведения ограждающих конструкций, перегородок, в качестве дополнительного утеплителя.
Арболит
Древесно бетонные изделия
Арболитовые конструкции обладают высокой прочностью на сжатие и большим модулем упругости, но существенным их недостатком является гигроскопичность.
Характеристики арболита
Древесно бетонные конструкции имеют небольшую массу, например, 500х250х300 мм марки М5 весит 16,9 кг.
Заключение
Справочные значения
Вес бетонного блока зависит от многих факторов: состава, размера, марки бетона, влажности, качества. Это очень важный параметр в строительстве, его необходимо знать, чтобы рассчитать нагрузку на фундамент, количество и вид транспортных средств, разработать технологию монтажа конструкций.
По массе бетонного блока судят о его качестве. Чтобы точно узнать, сколько весит бетонный блок, нужно обратиться к документации производителя. Именно там указаны характеристики строительного материала.
Маркировка фундаментных блоков
Маркировка начинается с нескольких букв. В зависимости от применения по конструкции элементы нулевого цикла подразделяют на:
- Ф — железобетонные и бетонные из тяжелого бетона под колонны (так называемого стаканного типа);
- ФЛ — железобетонные из тяжелого бетона для устройства ленточных фундаментов;
- ФБС — бетонные сплошные неармированные для устройства стен подвалов, технических подполий и фундаментов;
- БФ — железобетонные ленточные из тяжелого бетона для возведения наружных и внутренних стен зданий промышленных и сельскохозяйственных предприятий;
- ФР — железобетонные из тяжелого бетона под трехшарнирные рамы;
- ФБП — фундаментные бетонные пустотные.
Последующее цифры означают размеры фундаментного блока в дециметрах, округленные до целого числа: длина, ширина и высота в дециметрах или ширина и длина (для ФЛ). Первое число обозначает длину, второе число – ширину, а третье – высоту фундаментного блока.
Таблица 1. Размеры фундаментных блоков ФЛ
| Марка | Размеры, мм | Масса, т | Расход бетона, м3 | ||
| L | B | H | |||
| ФЛ6-24… | 2400 | 600 | 300 | 0,93 | 0,37 |
| ФЛ6-12… | 1200 | 600 | 300 | 0,45 | 0,18 |
| ФЛ8-24… | 2380 | 800 | 300 | 1,15 | 0,46 |
| ФЛ8-12… | 1180 | 800 | 300 | 0,55 | 0,22 |
| ФЛ10-30-… | 2980 | 1000 | 300 | 1,75 | 0,69 |
| ФЛ10-24-… | 2380 | 1000 | 300 | 1,38 | 0,55 |
| ФЛ10-12-… | 1180 | 1000 | 300 | 0,65 | 0,26 |
| ФЛ10-8-… | 780 | 1000 | 300 | 0,42 | 0,17 |
| ФЛ12-30-… | 2980 | 1200 | 300 | 2,05 | 0,82 |
| ФЛ12-24-… | 2380 | 1200 | 300 | 1,63 | 0,65 |
| ФЛ12-12-… | 1180 | 1200 | 300 | 0,78 | 0,31 |
| ФЛ12-8-… | 780 | 1200 | 300 | 0,50 | 0,20 |
| ФЛ14-30-… | 2980 | 1400 | 300 | 2,40 | 0,96 |
| ФЛ14-24-… | 2380 | 1400 | 300 | 1,90 | 0,76 |
| ФЛ14-12-… | 1180 | 1400 | 300 | 0,0,91 | 0,36 |
| ФЛ14-8-… | 780 | 1400 | 300 | 0,58 | 0,23 |
| ФЛ16-30-… | 2980 | 1600 | 300 | 2,71 | 1,09 |
| ФЛ16-24-… | 2380 | 1600 | 300 | 2,15 | 0,86 |
| ФЛ16-12-… | 1180 | 1600 | 300 | 1,03 | 0,41 |
| ФЛ16-8-… | 780 | 1600 | 300 | 0,65 | 0,26 |
| ФЛ20-30-… | 2980 | 2000 | 500 | 5,1 | 2,04 |
| ФЛ20-24-… | 2380 | 2000 | 500 | 4,05 | 1,62 |
| ФЛ20-12-… | 1180 | 2000 | 500 | 1,95 | 0,78 |
| ФЛ20-8-… | 800 | 2000 | 500 | 1,25 | 0,50 |
| ФЛ24-30-… | 2380 | 2400 | 500 | 5,98 | 2,39 |
| ФЛ24.24-… | 2380 | 2400 | 500 | 4,75 | 1,90 |
| ФЛ24.12-… | 1180 | 2400 | 500 | 2,30 | 0,91 |
| ФЛ24.8-… | 780 | 2400 | 500 | 1,45 | 0,58 |
| ФЛ28.24-… | 2380 | 2800 | 500 | 5,90 | 2,36 |
| ФЛ28.12-… | 1180 | 2800 | 500 | 2,82 | 1,13 |
| ФЛ828-8… | 780 | 2800 | 500 | 1,80 | 0,72 |
| ФЛ32.12-… | 1180 | 3200 | 500 | 3,23 | 1,29 |
| ФЛ32.8-… | 780 | 3200 | 500 | 2,05 | 0,82 |
Марка плиты назначается проектом по значению расчетного давления на основание под подошвой фундамента, которое определяют делением расчетной вертикальной равномерной погонной нагрузки (при коэффициенте надежности по нагрузке равном 1,0) на ширину плиты. Армирование и марка бетона плиты также назначаются проектом.

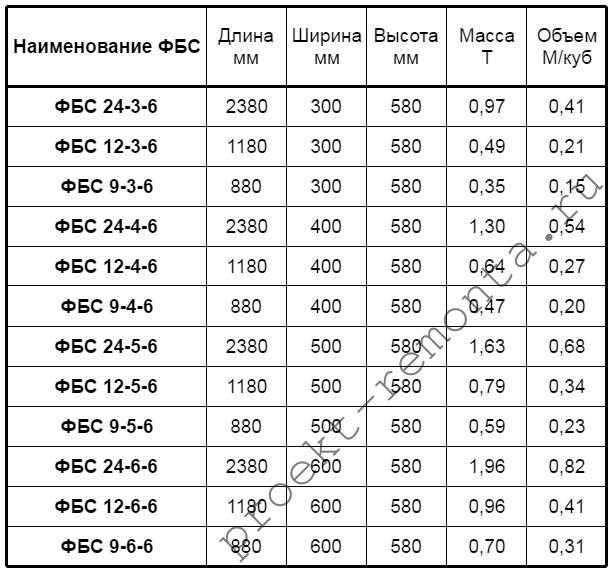

Таблица 2. Размеры фундаментных блоков ФБС
| Марка | Размеры, мм | Масса, т | Класс бетона | Расход материалов | |||
| L | B | H | Бетон, м3 | Сталь, кг | |||
| ФБС24.3.6 | 2380 | 300 | 580 | 0,97 | В7,5 | 0,406 | 1,46 |
| ФБС24.4.6 | 2380 | 400 | 480 | 1,30 | В7,5 | 0,543 | 1,46 |
| ФБС24.5.6 | 2380 | 500 | 580 | 1,63 | В7,5 | 0,679 | 2,36 |
| ФБС24.6.6 | 2380 | 600 | 580 | 1,96 | В7,5 | 0,815 | 2,36 |
| ФБС12.2.6 | 1180 | 200 | 580 | 0,32 | В7,5 | 0,133 | 0,76 |
| ФБС12.3.6 | 1180 | 300 | 580 | 0,485 | В7,5 | 0,203 | 0,76 |
| ФБС12.4.6 | 1180 | 400 | 580 | 0,64 | В7,5 | 0,265 | 1,46 |
| ФБС12.5.6 | 1180 | 500 | 580 | 0,79 | В7,5 | 0,331 | 1,46 |
| ФБС12.6.6 | 1180 | 600 | 580 | 0,96 | В7,5 | 0,398 | 1,46 |
| ФБС12.2.3 | 1180 | 200 | 280 | 0,16 | В7,5 | 0,066 | 0,38 |
| ФБС12.3.3 | 1180 | 300 | 280 | 0,24 | В7,5 | 0,100 | 0,38 |
| ФБС12.4.3 | 1180 | 400 | 280 | 0,31 | В7,5 | 0,127 | 0,74 |
| ФБС12.5.3 | 1180 | 500 | 280 | 0,38 | В7,5 | 0,159 | 0,74 |
| ФБС12.6.3 | 1180 | 600 | 280 | 0,46 | В7,5 | 0,191 | 0,74 |
| ФБС9.2.6 | 880 | 200 | 580 | 0,235 | 0,36 | ||
| ФБС9.3.6 | 880 | 300 | 580 | 0,35 | В7,5 | 0,146 | 0,76 |
| ФБС9.4.6 | 880 | 400 | 580 | 0,47 | В7,5 | 0,195 | 0,76 |
| ФБС9.5.6 | 880 | 500 | 580 | 0,59 | В7,5 | 0,244 | 0,76 |
| ФБС9.6.6 | 880 | 600 | 580 | 0,700 | В7,5 | 0,293 | 1,46 |
Преимущества и недостатки материала
- Все изделия изготавливаются согласно нормам ГОСТ, соответственно вне зависимости от производителя имеют стандартные типоразмеры.
- Производство ФБС подразумевает строгий контроль технологического процесса, что обеспечивает высокую прочность и надёжность продукции.
- Удобство монтажа и высокая скорость строительства: уложить фундамент и возвести стены из блоков можно буквально за 2-3 дня.
- Простота. Монтаж конструкций из блоков не требует специальных навыков и знаний в области строительства.
- Широкий размерный ряд. Эта особенность позволяет возводить сооружения с любым уровнем геометрической сложности.
- Блоки не требовательны к условиям эксплуатации, поэтому отлично себя чувствуют в любой среде. При изготовлении применяют специальные добавки, которые позволяют использовать блоки на влажных грунтах.
- При монтаже обязательно приходится использовать строительную технику, что увеличивает стоимость работ.
- Приходится укладывать между стыками слой гидроизоляции.
- Бетон не держит тепло, поэтому потребуется дополнительное утепление.
- Монолитный фундамент намного прочнее составных конструкций.
В определенных ситуациях применение блоков фбс гораздо удобней, чем устройство монолитной основы:
- сокращается срок строительных работ – для залитого бетонного раствора требуется время на застывание и набор прочности – около четырех недель. Блочный материал в этом не нуждается;
- стандартные габариты дают возможность оперативно определить потребность в блоках;
- отпадает необходимость приобретать материал для опалубочной конструкции, арматурные прутья для каркасного основания;
- есть возможность приобрести готовые блоки ФБС по нужным размерам и характеристикам;
- блоки отличаются продолжительным эксплуатационным периодом, достигающим ста и более лет;
- материал от длительной эксплуатации не подвергается деформированию. Из блоков получаются толстые стены, отличающиеся устойчивостью к механическим повреждениям.
Предлагаем ознакомиться Полок в баню своими руками: размеры, конструкция, расположение, чертежи
Недостаток один – большой вес блочного материала подразумевает привлечение специальной техники для его укладки, что значительно увеличивает стоимость работ по возведению фундаментного основания.
Кроме того, некоторые потребители в качестве недостатка указывают на высокую стоимость блочного материала.
Инструкция по монтажу
Бетонный фундамент своими руками по всем инструкциям обустраивается в четыре этапа:
Проектирование и выбор блоков.
Земляные работы с отсыпкой подушки из песка.
Установка (с армированием либо без).
Гидроизоляция.
Готовить проект лучше доверить профессионалу. Это позволит получить фундамент с нужными характеристиками при минимуме затрат на материалы. ФБС выпускаются с разными габаритами. Однако слишком большие по размеру – лишние траты и нагрузки на грунт. Выбирать эти изделия из бетона надо под конкретные параметры будущих стен. Но обычно для нижнего ряда берутся шириной в 400 мм, а для последующих выше – 300 мм.
Все фундаментные блоки делятся четыре подвида:
ФБС – сплошные рядовые.
ФБП – с пустотами внизу для уменьшения нагрузок на почву.
ФБВ – с вырезом по длине под коммуникации.
ФЛ – плиты трапециевидной формы для нижнего ряда.
По ГОСТу в маркировке после этих букв идут три цифры (длина-ширина-высота в дециметрах) и литеры «Т», «П» или «С», обозначающие тип использованного бетона. В первом случае это «тяжелый» вариант из цемента, песка и щебня. Во втором «пористый» аналог, в котором в качестве заполнителя применен керамзитобетон. А в третьем это «силикатное» изделие, сделанное с добавлением извести. Строительство фундаментов всегда ведется с использованием класса «Т». Только они имеют необходимые несущие способности и не боятся влаги.
Земляной этап – стандартен. Необходимо вырыть траншею глубиной ниже точки промерзания грунтов на участке. Затем на ее дне делается утрамбованная из песка толщиной 30–40 см подушка для последующей укладки плит ФЛ
Здесь важно все выполнить так, чтобы на всем протяжении котлована песчаный слой оказался по горизонтали на одном уровне. Иначе основание, скорее всего, получится с перекосами
Разделить бетонный фундаментный блок на две части нужного размера практически нереально. Если при монтаже в кладке остаются пустоты, то их обычно заполняют кирпичами с оштукатуриванием этого проема. ФБС в ряд сверху всегда устанавливаются со смещением, сквозные вертикальные швы здесь недопустимы. Для кладки используется стандартный цементный раствор с маркой не ниже М100.
Если требуется армирование, то необходимо сверху на уже составленный ряд уложить 2–5 прутков в один слой. При этом применяются те же технологии, что и при устройстве фундамента-ленты. Только армирующий пояс получается однорядным.
Для гидроизоляции поверх верхних рядов укладывается рубероид или иной рулонный аналог. Для этих целей подойдет даже мягкая кровля, только стоит она дороже. По бокам кладка полностью обмазывается мастикой. Гидроизоляционный слой должен закрывать бетон со всех сторон, чтобы минимизировать на него воздействие влаги. Так он прослужит гораздо дольше.
Прежде чем приступать к строительству блочного основания для коттеджа, необходимо все тщательно распланировать. Надо предусмотреть площадку для разгрузки блоков и место для крана. Это для установки опор свайного фундамента или заливки монолитной ленты спецтехника не обязательна. Здесь же без спецтехники никак не обойтись.
Разгружаем
Подготавливаем поверхность: размечаем бечевкой линию блоков и подкладываем на основание гидроизоляцию
Подготавливаем раствор и краном подаем первый
Опускаем первый по натянутому уровню
Укладываем второй на раствор к первому
Корректируем расположение вручную с помощью лома
Аналогично укладываем все последующие
Блоки для стен подвалов сплошные (ФБС)
Самое широкое применение в строительстве получили бетонные блоки ФБС из тяжелого бетона (индекс Т в конце маркировки). В основном из них выполняют сборные ленточные фундаменты, стены подвалов зданий, подпорные стены удерживающие грунт. Кроме монтажных петель арматура в блоках ФБС отсутствует.
Плюсы блоков ФБС:
1. Высокая прочность. 2. Высокая скорость монтажа стен. 3. Долговечность, (как вариант возможно использовать б/у блоки). 4. Широкое распространение. 5. Большой вес (при выполнении из блоков подпорных стен).
Минусы блоков ФБС:
1. Высокая стоимость. 2. Большой вес — для разгрузки и монтажа необходим кран. 3. Высокая теплопроводность от 0.9 до 1.75 Вт/(м•град).
Зачем нужно знать вес плит
Недостатком блоков является то, что процесс их монтажа достаточно сложен
ФБС используют для монтажа фундамента и возведения стен. Основное их достоинство состоит в том, что на строительную площадку эти конструкции поступают в готовом виде, поэтому не нужно тратить время на достижение бетоном нужной прочности. Это значительно ускоряет работу.
При изготовлении указанных строительных элементов используют специальные технологии: просушку или пропарку изделий в заводских условиях, это обеспечивает блокам стандартную степень твердости, морозостойкости и прочности на сжатие. Для защиты плит от агрессивного действия атмосферных и грунтовых вод их покрывают гидроизоляционным слоем на основе битума.
Вес плит зависит от размера изделий и марки бетона, который использовался при их изготовлении, плюс количество армирования. Он сказывается на качестве и прочности основы. Узнать его можно воспользовавшись сортаментом.
Конечно, расчет фундамента желательно доверить профессионалам, но можно для этих целей воспользоваться и онлайн-калькулятором. Для самостоятельного подсчета количества блоков основы нужно разделить объем фундамента на объем одного блока. После этого выбрать размеры ФБС, которые при суммировании равны размеру фундамента.
Марка раствора, из которого изготовлена плита, а также наличие в ней пустот уменьшает допустимые нагрузки на этот блок. Если все расчеты сделаны правильно, то по итогам строительных работ хозяева получат устойчивый и долговечный фундамент.
Рекомендуем посмотреть видео, как использовать блоки при заложении основания для дома.
Размеры плиты, марка бетона также сказываются на массе блока. Узнав, сколько весит изделие (взвесив этот строительный элемент), можно рассчитать его плотность и сравнить ее с заявленной плотностью завода. Так вам удастся обезопасить себя от подделки.
Предпочтительнее покупать сертифицированную продукцию известных марок, зарекомендовавших себя на строительном рынке. Если отсутствует сертификат качества на стройматериал от него лучше отказаться, ведь неизвестно какими техническими характеристиками он обладает.
Необходимые материалы
Перед сооружением конструкции нужно правильно подготовить почву. Для чего потребуются такие материалы: щебень, песок, вода. Полную информацию о щебне можно найти здесь. Деревянные доски будут необходимы для опалубки. Для кладки блоков используется бетонный раствор. Как приготовить бетонный раствор своими руками читайте тут.
Также необходимо уделить внимание выбору блоков ФБС, которые различаются по габаритам и качеству. Такие блоки устанавливаются на специальные плиты из железобетона (плиты перекрытия), которые также нужно приобрести в требуемом количестве (они укладываются по периметру строения в 1 ряд)
Основные типы бетонных блоков и их вес
Фундаментные блоки различают по форме и конструкции. Они бывают:
- Сплошные;
- Пустотные;
- Сплошные с вырезом.
Конструкции сплошного типа характеризуются полностью заполненным пространством. Их наполняют армированной арматурой или заполняют бетоном. Эти блоки выдерживают значительную нагрузку и их прочность, в отличие от других изделий, наивысшая. Следовательно, вес фундаментного блока сплошного типа больше, зависит от габаритов конструкции и колеблется от 300 кг до 2000 кг.
Сплошные блоки со специальными пазами позволяют прокладывать всевозможные коммуникации. Они имеют вырезы, поэтому и вес бетонных блоков ФБС намного меньше сплошных. Такой вид конструкции снижает время на подключение теплосетей к источнику электроэнергии, зданий к водопроводу или системам теплоснабжения. Вес каждого из этих блоков достигает 500-700 кг.
Блоки пустотного типа производятся с полостями, которые в процессе строительства заполняют различными материалами, проводят гидроизоляцию или применяют теплоизоляцию.
Вес блоков ФБС пустотного типа варьируется от 20 кг до 200 кг.
На вес фундаментных блоков ФБС также влияет материал, из которого они изготовлены (тяжелый бетон, силикатный бетон или керамзитобетон).
Итак как считают фундаментные блоки:
Для упрощения примера возьмем дом небольших, но строгих размеров 10*10 метров, фундамент которого было решено сделать из блоков толщиной 500 мм. (стандартный блок ФБС 24-5-6) Параметры блока ( Высота 580 мм по ГОСТ. Ширина 500мм. Длина 2380мм) и прибавляем к этим значениям среднюю высоту шва 20мм.
Получается — один слой фундамента высотой 600 мм.
В вашем проекте, должна быть указана высота всего фундамента. Но если нет и вы строите фундамент здания из ФБС блоков, скорее всего в здании предусмотрен подвал. Высота подвала не должна быть ниже 2500 мм, определяется это индивидуально. Итак 2500 / 600 = 4,16. (слоев блоков) Учитывая, что ленточный фундамент должен быть выше уровня пола подвала, а так же что следующим шагом после укладки блоков будет укладка плит перекрытия, заключаем, что Четырех слоев блоков, нам будет минимально достаточно. (в случае если вы хотите. чтобы в вашем подвале были трехметровые потолки, есть необходимость уложить еще один пятый слой ФБС блоков.
Определяем, какое количество дверных и оконных проемов будет на каждой стене
Для примера начертите на чистом листе бумаги стороны вашего дома, обозначьте их буквами (А-Б-В-Г).Весь расчет количества блоков, будем осуществлять от одного угла «А» и «Г»
Предположим, что стена «А» длинной 10 метров расположен вход и окно. Входная дверь 0,9 м, окно 0,8мм
Помним что окно у нас начнется не с первого ряда, а с Третьего и пока его ширину во внимание не берем. В первом слое ФБС из длинны стены вычитаем ширину двери 10-0,9=9,1
Начинаем рисовать раскладку первого слоя:
Расчет количества блоков на каждом последующем слое, всегда начинаем от одного угла. (В нашем случае это угол стен «А» и «Г»
Теперь обращаем внимание на каком расстоянии от Угла «А» и «Г» расположен дверной проход. В нашем случает это расстояние 6 метров
Определяем, сколько целых блоков войдет в это расстояние 6/2,4=2,5 (Два блока и одна половина целого блока)
Стандартные длины блоков фбс при расчете фундамента 1) 2400мм 2) 1200мм 3) 900 мм
В оставшееся расстояние смело встает блок длинной 1200 мм.
Итак на листе на первом слое на стене А рисуем 2 блока «24» и один ФБС блок «12»
— Вычисляем расстояние на стене «А» после двери 10м-6м-0,9м= 3,1м
— Вычисляем какое количество и каких блоков ФБС встает в данный размер 3,1/2,4=1,29 (Один целый блок. Оставшееся расстояние 3,1м-2,4м=0,7м мы заполняем ломаным блоком. (да, в случае неудачного расположения проемов, может потребоваться сломать фундаментный блок. Стоит заранее обговорить эту работу со строителями). Небольшие же нестандартные расстояния, получившиеся при раскладке блоков будут заполняться полнотелым кирпичом.
— Стена «А» готова, переходим на стену «Б». НЕ забудем учесть, что из длины стены «Б» необходимо вычесть толщину блока 0,5мт.е. 10м-0,5=9,5
На стене «Б» в нашем случае нет ни каких проемов, поэтому считаем 9,5/2,4=3,95. При расчет такие цифры как 3,95 округляются в большую сторону. Строители знают как уложить в такую длину 4 фундаментных блока ( сжатие и растяжение длинн делается за счет использования ГОСТ размера ФБС 2380мм и за счет небольшого выпуска блоков за внешние границы) Получается что сторона «Б» первого слоя будет вмещать 4 целых блока ФБС длинной 2,4м.
Остальные стороны считаются аналогичным образом.
Расчет фундаментных блоков вторых и третьих слоев начинается все с того же угла, от которого был начат предыдущий слой
Но Очень Важно, что раскладку ФБС, вы будете производить в обратном направлении. Т.е
во втором слое вам сначала нужно будет посчитать стену «Г» затем «В» и т.д. Это необходимо, потому, что каждый верхний блок ФБС должен быть уложен в шахматном порядке.
Так же не забудьте начать учитывать оконные проемы, когда дойдете до второго и третьего слоя расчета блоков ФБС. Удачи и будьте бдительны ?
И как обычно несколько полезных видео:
