Типы фундаментов
Строительство фундамента своими руками предполагает использование нескольких технологий:
- столбы;
- сваи;
- лента;
- плита;
- комбинированные варианты.
Столбчатые опоры отличаются невысокой несущей способностью. Возможно устройство монолитных столбов или их сборка компактных бетонных блоков. Оба варианта прекрасно подходят для выполнения работ своими руками.
Свайный фундамент для дома бывает трех типов:
- забивной (не рекомендуется для частных строений из-за необходимости привлечения техники);
- буронабивной (подойдет при строительстве кирпичного или бетонного дома);
- винтовой (идеален для легких деревянных зданий).
Сваи позволяют сократить объем земляных работ. Нет необходимости откапывать траншеи или котлован, вывозить большое количество грунта за пределы участка. Благодаря этому качеству устройство такого типа фундамента — очень экономичный выбор. Основным недостатком станет невозможность оборудования подвала или подполья для инженерных коммуникаций. Цоколь строения в этом случае закрывают декоративными материалами.
Еще одно преимущество свай — возможность применения на заболоченном участке. Даже если уровень грунтовых вод расположен близко к поверхности земли, опоры обеспечивают необходимую несущую способность.
Следующий вариант — лента. Ее можно выполнить монолитной или из блоков. Второй вариант рационально использовать для массового строительства. Ленточный фундамент бывает:
- заглубленным (для зданий с подвалом, кирпичных и бетонных сооружений);
- мелкозаглубленным (для деревянных и каркасных домов);
- незаглубленным (технология заливки фундамента под небольшие постройки на прочном основании).
Перед тем как делать ленту, стоит проверить уровень грунтовых вод и соблюдение правила, по которому подошва не может быть ближе чем на 50 см к горизонту подземных вод. В противном случае существует большая вероятность подтопления подвала, снижения несущей способности основания и разрушения материалов опорной части здания.
Виды повреждений фундамента
- Незначительные повреждения включают осыпавшуюся отделку. Эти дефекты можно легко заметить и устранить без проблем. Они не влияют на несущую характеристику конструкции, просто нарушают эстетичность внешнего вида;
- Средние повреждения включают трещины, которые появляются из-за разрушения конструкции и проседания грунта. Наиболее опасными считаются вертикальные трещины и трещины в виде зигзагов;
- Тяжелые повреждения включают большое количество трещин, разломы в основании и перекос стен конструкции. Тогда проводят усиление или полную замену фундамента;
- Неустранимая деформация в основном бывает у старого строения и фундамента. Здесь ремонтировать уже нечего. Нужно полностью разбирать конструкцию и строить новый добротный деревянный дом с соблюдением современных строительных норм и правил.
Ленточный фундамент под деревянный дом
Ленточный фундамент для деревянного дома
Ленточный фундамент один из наиболее распространенных видов фундамента. Он имеет одинаковое сечение по всему периметру. Его ширина должна быть на 50 мм. шире, нежели расчетная ширина стены.
Подвиды ленточного фундамента:
Виды ленточного фундамента для деревянного дома
Глубокозаглубленный ленточный фундамент. Заливается по периметру здания и внутренних стен. Применяется если:
- грунт на участке относится к категории пучинистых;
- при значительной глубине промерзания грунта;
- при пролегании грунтовых вод в непосредственной близости к поверхности почвы;
- при наличии подвала, цокольного этажа, гаража;
- в случае многоэтажного строительства.
Устройство ленточного фундамента деревянного дома
Технология строительства:
рытье котлована. Глубина фундамента под деревянный дом должна превышать уровень промерзания грунта на 200 мм. А ширина равняется расчетной ширине фундамента, плюс 400-500 мм. на опалубку и удобство работы;
устройство песчано-цементной подушки. Для этого на дно котлована насыпается слой смеси толщиной 150-200 мм. Чтобы уплотнить смесь ее нужно полить водой, а затем утрамбовать. Обустройство подушки позволит снизить нагрузку на фундамент в период между сезонами;
установка опалубки. Чтобы поверхность фундамента была ровной нужно сбивать опалубку с внутренней стороны, а гвозди забивать снаружи. Такой прием позволит упростить демонтаж опалубки.
Нюанс. Чтобы демонтированная опалубка могла еще пригодиться, советуем выбирать материал для её строительства исходя из дальнейших потребностей. Например, если вы планируете использовать металлочерепицу в качестве кровельного материала, используйте обрезную доску для опалубки. Если битумную черепицу, тогда отдайте предпочтение фанере. При этом с внутренней стороны опалубки нужно набить пленку. Таким образом, пиломатериал можно будет использовать для устройства стропильной системы.
чтобы опалубка не расползлась под напором бетона нужно установить распорки.
укладка арматуры. Металлические пруты могут быть уложены в несколько рядов. Однако следует помнить, что сварочные работы при связывании арматуры не проводятся. Крепление прутов арматуры между собой происходит с использованием проволоки;
между арматурой устанавливаются трубы. Они нужны для прокладки коммуникаций и вентиляции.
заливка бетона. При этом, если работа растягивается на несколько дней, то каждый предыдущий слой должен высохнуть. А заливка ведется методом «по мокрому».
Важно. После каждого этапа нужно проверять горизонталь строительным уровнем.. Прежде чем приступать к строительству здания, фундамент должен выстояться в течение нескольких недель
За это время фундамент может просесть и будет время устранить неполадки. В противном случае, усадка фундамента повлечет за собой усадку и деформацию стен
Прежде чем приступать к строительству здания, фундамент должен выстояться в течение нескольких недель. За это время фундамент может просесть и будет время устранить неполадки. В противном случае, усадка фундамента повлечет за собой усадку и деформацию стен.
Альтернативой монолитному фундаменту является блочный. В этом случае, блоки выкладываются в несколько рядов на необходимую высоту, скрепляются между собой цементным раствором и обвязываются армировочной сеткой.
Мелкозаглубленный ленточный фундамент. МЗЛФ чаще всего отдается предпочтение именно при строительстве деревянных домов. Поскольку вес деревянного дома значительно меньше кирпичного.
Высота малозаглубленного монолитного фундамента находится в пределах от 300 до 500 мм, поэтому применяется в тех случаях, когда нужно снизить расходы на строительство фундамента, без нарушения его технико-эксплуатационных характеристик.
Незаглубленный фундамент используется под временные или легкие небольшие деревянные строения.
Причины разрушения
Для создания основания под жилище обычно используют бетон или лучшие блоки для фундамента деревянного дома. Даже человек, далёкий от строительства, знает, что бетон считается практически вечным материалом и спустя много лет не утрачивает своих технических характеристик.
Однако это предубеждение не совсем соответствует действительности. Даже хороший и качественный бетон со временем разрушается, особенно если не соблюдаются условия эксплуатации или происходит негативное влияние внешних факторов. Все виды фундаментов для деревянных домов (ленточные и столбчатые) не застрахованы от разрушения.
Основными причинами этого неприятного и даже опасного явления считаются:
- нарушение технологии строительства. Если в процессе заливки бетонного основания забыли установить армирующую связку, срок жизни фундамента заметно сократится. Армирование даже при разрушении основания не даёт отдельным кускам фундамента вываливаться, сохраняя целостность основания;
- грунтовые воды. Здесь играет роль сезонный фактор, когда высокозалегающие воды постепенно подтачивают фундамент или вымывают грунт. В результате бетон трескается и больше не может выполнять свою основную функцию. Избежать проблем поможет тщательный выбор места под строительство дома или обустройство дренажных систем;
- пренебрежение гидроизоляцией. Многие считают, что если в доме неэксплуатируемый подвал, можно отказаться от гидроизоляции. Это ошибка. Даже если здесь глинистый пол, а грунтовые воды залегают глубоко, бетонное основание изолируется в обязательном порядке. Это поможет защитить материал от разрушения в случае прорыва канализации или доступа в подвальное помещение талых вод;
- увеличение нагрузки. Достаточно распространённая ситуация, когда обычный одноэтажный дом начинает прирастать дополнительными этажами и жилыми помещениями. При обустройстве фундамента марка бетона подбирается с учётом предполагаемых нагрузок, и, если проектные условия не соблюдаются, основание начинает крошиться.
Коррекция фундамента может потребоваться не только в случае износа
Следует отметить, что эта технология относится к обязательным работам и в случае, если владельцы деревянного дома задумываются о надстройке на этаж вверх. Так как такая надстройка неизбежно усилит нагрузку на строение, необходимо заранее сформировать больший или более укреплённый периметр подошвы ленточного фундамента. Если же речь идёт о столбчатом фундаменте, нужно помнить, что при перепроектировке в сторону утяжеления веса дома, основе необходимо увеличить количество опор.
Оценка объёма работ по замене основания здания и их выполнение вполне доступны любому владельцу деревянного дома при наличии необходимых технических приспособлений, инструментов, строительных материалов. Кроме того, может возникнуть необходимость в консультации с требованиями по проведению таких работ в той или иной местности.
Разумеется, первостепенным условием успеха является желание к самостоятельному решению этой непростой, но действительно интересной для настоящего хозяина задачи – воссоздать фундамент под старый деревянный дом в качестве, ничем не уступающем исходному.
От чего зависит прочность?
На состояние основы оказывает значительное влияние изменение грунта, в частности, его несущих характеристик. Происходят они в основном из-за превышения допустимой нагрузки на фундамент и последующего разрыхления земли под ним. Общая нагрузка увеличивается хозяйственными постройками, стоящими поблизости. Это приводит к перекосу и проседанию основного строения, так как под значительным весом грунт продавливается.
Замена фундамента может понадобиться из-за размывания почвы по причине подъема грунтовых вод или неправильного отвода воды.
Снижение прочности материала для основания является еще одним негативным фактором. Это возможно вследствие неправильного определения глубины промерзания, неподходящего вида фундамента, использования материалов низкого качества.
Виды фундаментов для замены
Старое основание под деревянным домом разрушается под воздействием повышенной влажности, климатических условий. Домовладельцы считают, что заменить прогнившие лежни, не разбирая крышу и стены сруба, не возможно. Раскатывать дом по бревну, чтобы заменить части, лежащие в основании строения, экономически не выгодно и долго. Производить полный демонтаж для этого не нужно, существуют методы реконструкции, позволяющие произвести ремонтные работы без привлечения строительных бригад и специальной техники.
Залить фундамент под готовый деревянный дом можно несколькими способами:
- Ленточный фундамент – выкладывается готовыми бетонными блоками либо заливается под стены здания. Такое основание равномерно распределяет вес дома, может быть построено на грунте любой плотности.
- Столбчатая конструкция подходит, когда дома имеет небольшие габариты и вес.
Это основание легко построить. Цоколь устанавливают на вертикально вбитые в почву столбы. Прочность конструкции обеспечивается за счет специальных балок из бетона.
- Свайное основание применяют на неровном рельефе, близком расположении грунтовых вод.
Длина и сечение сваи могут быть любыми.
- Монолитная плита – укладывается под дом, когда он построен на болотистой почве.
Опалубка монтируется по периметру здания, заливается вся площадь под домом. В результате получается надежное основание. Этот тип фундамента обходится дороже остальных.
Монолитные основания могут быть монтированы из готовых железо — бетонных плит. Несколько ЖБИ изделий подпихиваются с разных сторон поочередно. Место стыковки заливается раствором бетона.
После обследования старого основания выяснилось, что нужно срочно провести его реконструкцию. Остается разобраться, как подлить фундамент под старый деревянный дом не поднимая дом. Действия начинают с определения подходящего типа основания.
Это делается до начала демонтажа прогнивших бревен и работ по подъему деревянного дома на фундамент, так как в каждом случае применяется разная технология.
Как демонтировать старый и установить новый фундамент
Чтобы разобрать фундамент из цементного раствора или бутовых материалов, в швы основания забивают деревянные клинья. Для работы вам понадобится перфоратор, кувалда, лом, молотки и другие инструменты. Демонтировать конструкцию нужно до грунта.
После демонтажа старого фундамента приступают к установке нового. Пространство расчищают, делают подушку из гравия и песка, устанавливают опалубку и армированную решетку. Опалубку заливают бетоном и сверху укладывают в несколько слоев гидроизоляционный материал. Для этого хорошо подойдет рубероид. Во время работ позаботьтесь о нишах для домкратов, чтобы безопасно спустить дом.
Сруб опускают плавно и постепенно также по 1,5-2 сантиметра. После этого проводят отделку фундамента, которая включает обустройство гидроизоляции и утепление, облицовку, дренаж и отмостки. Ниши под домкраты заделывают кирпичом.
Замена старого фундамента, поднятие и спуск дома, установка нового основания — трудоемкий и опасный процесс
Важно провести качественную работу и соблюдать технику безопасности. Чтобы получить надежный и прочный фундамент, избежать проблем во время строительных работ, обращайтесь к профессионалам!
Мастера компании “МариСруб” качественно и быстро заменят фундамент, установят новое основание под деревянный дом, подберут материалы и проведут отделку. Выполняем гидроизоляцию и утепление, организуем систему дренажа и отмостков. В результате фундамент прослужит долгое время!
Правила возведения
Такой фундамент изготавливают из кирпича, шлакоблока, бутового камня, железобетонных блоков или монолита. Он должен пролегать сплошной полосой под всеми конструкциями строения. Это необходимо для того, чтобы вес равномерно распределялся по всей поверхности основания. Кладка осуществляется при помощи цементно-песчаного раствора, высота фундамента должна составлять от 50 до 80 см, при этом 30 см должно приходиться на закопанную часть, а 20-50 – на надземную.
Если участок сильно топит, то цокольную часть можно сделать выше.
Для крепления венца деревянного дома в фундамент устанавливают резьбовые шпильки или боковые уголки. Затем монтируют решетку из арматуры, гладких металлических прутьев, толстой железной проволоки или мелких труб. Решетку укладывают на дно заранее подготовленной траншеи в два ряда на расстоянии около 10 см от опалубки, при этом расстояние между прутьями должно быть примерно 50 см. Прутья необходимо скрепить между собой при помощи сварки или связав их проволокой.
В зависимости от глубины залегания он может быть:
- глубокозаглубленным – для массивных многоэтажных сооружений;
- мелкозаглубленным – для одноэтажного деревянного домика;
- незаглубленным – для легких хозяйственных построек.
Столбчатый
Этот тип основания выбирают, если верхние слои грунта на участке не могут обеспечить надежной опоры для ленточного фундамента. Столбы создаются из кирпича, блоков или железобетона. Их ширина должна быть больше толщины стен дома примерно на 20-30 см, а высота – в 3 раза больше ширины. Большая часть высоты столбов обычно приходится на надземную часть.
Расстояние между фундаментными столбами по периметру дома должна составлять 2-2,5 метра, при этом их необходимо устанавливать под открытыми или закрытыми углами дома, пересечениями и схождениями внутренних простенков.
Технология возведения столбчатого основания для деревянного дома подразумевает несколько этапов:
- создание схемы расположения столбов;
- подготовку траншеи по периметру дома;
- бетонирование ям;
- установку шпилек и уголков для монтажа первого венца;
- укладку гидроизоляционного слоя на срезы столбов.
Верхняя часть столбов фундамента связывается горизонтальными балками из железобетона, которые образуют основание дома.
Подобное основание можно устанавливать в любое время года. Оно прекрасно подходит для подвижных грунтов, отличается скоростью и недорогим монтажом. Выделяют два типа свайного фундамента.
Буронабивной
Чтобы его установить, понадобится пробурить в грунте несколько отверстий диаметром примерно 20 см на расстоянии 2 м друг от друга
При этом важно установить сваи под открытыми и закрытыми углами периметра здания, местами схождения и пересечения его простенков. Затем необходимо опустить асбоцементные трубы соответствующего размера в подготовленные отверстия и выровнять высоту труб до нужных параметров
После этого следует опустить в трубу три прута арматуры и залить все бетоном. Осталось только установить резьбовые шпильки и анкеры на верхнем торце конструкции.
Вкручиваемый
Его конструкция предполагает вкручивание свай в грунт на необходимую глубину. Сваи могут быть винтовыми, изготовленными из железных труб с оголовком, лопастями и наконечником.

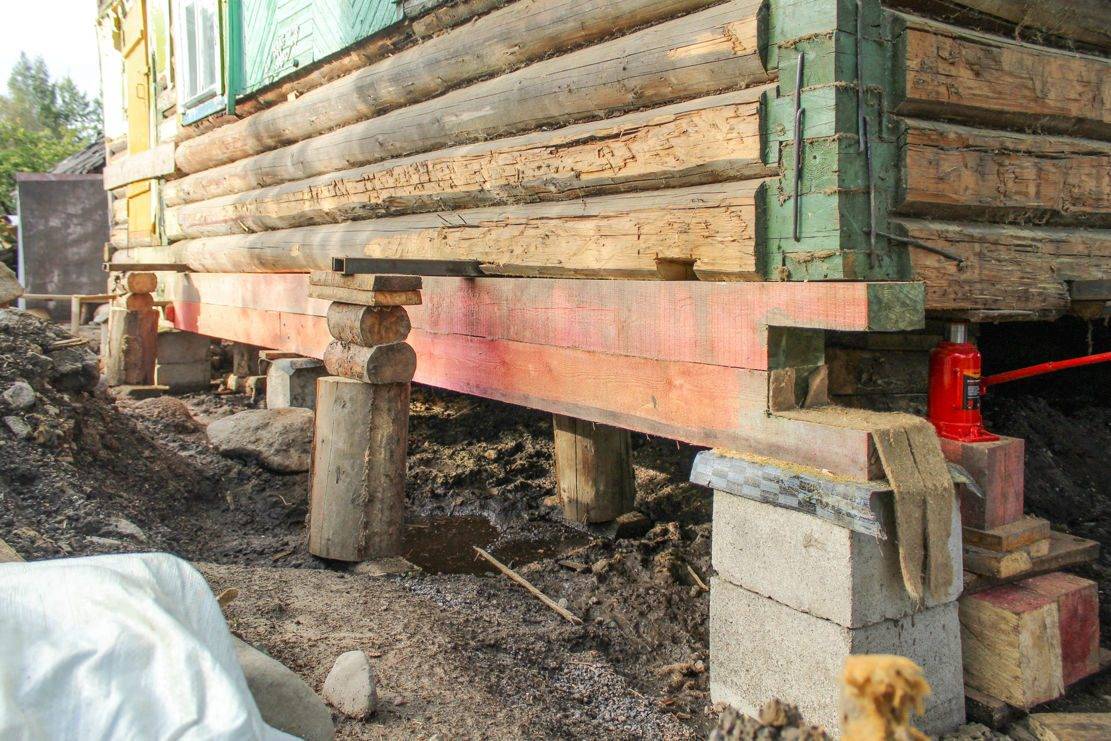

Технология подъема дома
Поднять дом можно и без использования спецтехники, при этом предстоит задействовать гидравлические домкраты, которые справятся с грузом массой в 10 т. Для того чтобы демонтировать фундамент, следует использовать кувалду, лом, а также клинья разборки. Временными опорами могут выступить брусья, массивные чурки и кирпичи. А доски станут прокладками. Площадкой для установки домкрата станут брусья и доски, которые следует объединить в щит, если такого материала нет, можно использовать любой другой, который отличается прочностью.
Равномерно распределит усилия, оказываемые штоком домкрата на первые венцы постройки, стальная пластина, минимальная толщина которой должна быть равна 5 мм. Если работы будут проводиться с фундаментом на опорах с забиркой, последняя должна быть демонтирована
На подготовительном этапе важно избавить постройку от тяжелых вещей и предметов мебели. Более того, пол тоже должен быть подвергнут разборке
Для того чтобы поднять дом на фундамент, следует с двух его сторон установить домкраты на расстоянии, равном 0,5 метра от углов
Если домкраты будут правильно установлены, они справятся с подъемом. Ошибки при размещении домкратов могут стать причиной прогиба брусьев, которые являются частью нижней обвязки, это повлечет неравномерный подъем, разобщение бревен и их поломку. Перед тем как поднять дом, необходимо убедиться в том, что домкраты расположены в местах, где дерево не подверглось гнилостным воздействиям
Для того чтобы поднять дом на фундамент, следует с двух его сторон установить домкраты на расстоянии, равном 0,5 метра от углов. Если домкраты будут правильно установлены, они справятся с подъемом. Ошибки при размещении домкратов могут стать причиной прогиба брусьев, которые являются частью нижней обвязки, это повлечет неравномерный подъем, разобщение бревен и их поломку. Перед тем как поднять дом, необходимо убедиться в том, что домкраты расположены в местах, где дерево не подверглось гнилостным воздействиям.
Предстоит осуществить монтаж прокладок, в качестве которых могут выступить стальные пластины, это станет способствовать верной передаче усилий на брусья от штока домкрата. Заменить пластины допустимо отрезками брусков из древесины. Домкраты следует установить на подготовленной площадке, в случае необходимости их нужно углубить в почву, что станет залогом их более надежной устойчивости.
Бетон в опалубку сначала заливают, потом утрамбовывают.
Отрезки брусьев, которые применяются в процессе обустройства временных опор, следует использовать в таком количестве, как того будет требовать технология подъема. При намерениях подъема всего дома сразу число опор должно быть в 2 раза больше. Опору следует собрать, применив отрезки брусьев, в конечном итоге опора должна обрести форму колодца.
Опорам необходимо придать такую высоту, которая окажется на 10 см больше, чем разница расстояния от высоты домкрата до земли. Объясняется это тем, что в процессе подъема опоры будут оседать, вдавливаясь в почву. Технология предполагает подъем домов одновременно с двух сторон, подъем с каждой стороны должен быть равномерным, но за один раз он не должен превысить 1,5 см. Полученный результат немедленно необходимо фиксировать, применяя временные опоры.
Подъем может привести к перегибам первых венцов, это указывает на необходимость установки дополнительных домкратов. На этом этапе необходимо следить, чтобы постройку не повело в сторону, ведь тогда это станет причиной смены центра тяжести.
Для того чтобы заменить фундамент, подымать постройку предстоит на высоту не менее 6 см. После здание можно опустить на обрезки из бревен, которые нужно поставить на временные опоры.
После того как дом удалось поднять на необходимую высоту и зафиксировать посредством временных опор, следует начинать демонтаж старого фундамента. Для этого предстоит разобрать бутовую и кирпичную кладку, используя зубила, однако применить можно любые инструменты, которые будут удобны. Старые опоры нужно извлечь из грунта путем раскачивания их в стороны. Некоторые материалы, которым удалось хорошо сохраниться, можно использовать при обустройстве будущего фундамента.
Фундаментальная конструкция – это опора жилого строения, разрушение которой влечет за собой негативные последствия. Старые дома из дерева или панельного материала поднимают специальным приспособлением и формируют новый фундамент. Возведение жилых объектов без фундаментальных подошв – выбор европейских застройщиков. На отечественном пространстве эту технологию только начинают разрабатывать и реализовывать. Поэтому большинство ремонтных мероприятий предусматривает поднятие деревянного дома своими руками.
Варианты замены старого фундамента
Ремонт или частичная замена износившегося фундамента кирпичного дома или блочного дома гораздо труднее и, в большинстве случаев требует помощи опытных строителей, а осевший или накренившийся деревянный дом можно выровнять и поставить на надежное основание самостоятельно. Это связано с меньшим весом деревянного строения, по сравнению с каменным зданием. К тому же фундамент под старым бревенчатым домом зачастую является столбчатым и мелкозаглубленным, что упрощает его замену.
Подъем дома домкратом для замены фундамента
Если вы решили, что замена или установка дополнительных опор все-таки необходима, то вам будет необходимо приготовить необходимый инструмент и материал, набор которых зависит от вида фундамента и способа его замены. Иногда легче просто приподнять строение на временные опоры, в качестве которых может использоваться деревянный брус, металлический швеллер или бетонные блоки. Сделать это можно при помощи одного или нескольких домкратов. Данный способ замены фундамента является менее трудозатратным и менее дорогим.
Однако, некоторых ситуациях имеет смысл временный перенос дома. В этом случае необходимо подготовить временную площадку и нанять строительный кран, способный выдержать вес вашего жилого строения. К тому же необходимо выполнить следующие условия:
Перед демонтажными работами необходимо разгрузить дом. Нужно вынести из него мебель, бытовую технику и все остальное. Это необходимо для того, чтобы в процессе переноса дома не произошла порча, как вашего имущества, так и самого деревянного строения, по причине ослабевания конструкции или падения чего-либо.
Во избежание аварийных ситуаций, перед поднятием дома строительным краном, необходимо отключить все коммуникации и приборы, а именно газ, электричество, водопровод и канализацию и др.
Место временного расположения дома необходимо оградить
Это обусловлено тем, что конструкция дома будет достаточно неустойчива, и ее часть или даже она вся целиком может обрушиться, что может привести к нежелательным травмам, находящихся по близости людей, или вообще к летальному исходу.
И, нужно помнить о том, что проведение работ по замене фундамента займет не один день, а значит важно позаботиться о временном месте проживания.
Усиление и укрепление фундамента
Усиление конструкции используют, если присутствует деформация, но грунт стабилен. Кроме того, фундамент нужно укреплять, если планируется надстройка еще одного этажа. Укрепление поможет основанию справиться и перераспределить увеличенную нагрузку. Тогда конструкция не будет разрушаться и оседать. Усиление включает следующие действия:
- По периметру основания делают траншею. Поверхность очищают от земли, грязи, мусора и пыли;
- Сверлят отверстия, диаметр которых должен быть больше арматуры на 1 мм. В отверстия забивают арматуру;
- Делают армированный пояс. К установленным кускам в нескольких местах арматуру приваривают, а в остальных закрепляют при помощи проволоки;
- Устанавливают опалубку и заливают бетонную смесь. После того, как она застынет, опалубку снимают. Затем конструкцию оставляют сохнуть еще на две-три недели. На время сушки поверхность накрывают пленкой и периодически поливают водой.
После монтажа делают гидроизоляцию и дренажную систему. Для этого по периметру фундамента в промежутке 70-100 сантиметров нужно вырыть траншею шириной в 20-30 сантиметров. Глубина траншеи должна быть не ниже уровня заливки бетона. На дно кладут геотекстиль с нахлестом на стены. Сверху засыпают гравий и устанавливают дренажную трубу. Угол наклона трубы составляет 5 мм на 1 м.
Трубу сверху засыпают гравием, выступающие края геотекстиля заворачивают и утрамбовывают землей. Дренажная труба в дальнейшем будет собирать воду и отводить от дома в яму или специальный колодец. Для усиления гидроизоляции можно покрыть наружные стены фундамента защитными растворами, штукатуркой, битумной мастикой или грунтовкой и жидкой резиной.
Гидроизоляцию можно сделать и до монтажа фундамента. Для этого на дно котлована и опалубки укладывают рубероид, стыки между материалами промазывают битумной мастикой. Качественная гидроизоляция предотвратит появление трещин и перекос стен. Кроме того, без должной защиты в подвале и на первом этаже будет холодно и сыро.
В завершении работ вокруг дома и фундамента делают отмостки для отведения воды от строения. Они не допустят затопления подвала и здания. Отмостки представляют горизонтальную полосу шириной 60-120 сантиметров, которая идет по периметру дома под небольшим уклоном. Дорожку делают из бетона, щебня, тротуарной плитки или каменной брусчатки.
