Инфракрасные обогреватели для дома, дачи и производства: Принцип работы, виды, инструкции обзоры

Классификация инфракрасных обогревателей

Все существующие на сегодняшний день ИК-обогреватели можно классифицировать:

По диапазону излучения

В зависимости от излучаемого диапазона волны, инфракрасные отопительные системы могут быть:

• Коротковолновые. Волны, длиной от 0,74 до 2,5 мкрн. Работают при температуре от 100°С Необходимая высота потолка — от 6 до 8 метров. Коротковолновые приборы энергозатратны, сжигают кислород, поэтому их редко используют для обогрева жилых помещений. Основная сфера применения — отопление производственных помещений.
• Средневолновые. Длина волны от 2,5 до 5,6 микрон. Температура нагрева от 600 до 1000°С. Высота потолков от 3 до 6 м.
• Длинноволновые. Длина волны в пределах от 5,6 до 100 микрон. Рабочая температура 100 — 600°С. Рекомендованная высота потолков до 3 м. Такие модели чаще всего применяются в быту, в связи с недостаточным для больших помещений производством теплового потока.

Отличия конвекционного обогрева и инфракрасного

По типу излучателя

Конструктивные особенности ИК-обогревателей, достаточно часто зависят от применяемого в моделях типа нагревательного элемента. Выделяют следующие разновидности:

• кварцевые;
• галогенные;
• карбоновые;
• ТЭН.

Каждый из представленных выше элементов обладают своим КПД, излучает определенную длину волны и спектр видимого свечения. Данные параметры будут подробно рассмотрены ниже.

По источнику энергии

• Электрические чаще всего применяются в быту. Они просты в эксплуатации, компактны и обладают достаточно большим ресурсом.
• Газовые модели характеризуются достаточно большой мощностью и внушительными габаритами. Работают по тому же принципу, что и электрические. Справедливости ради стоит отметить, что сегодня, на отечественном рынке присутствует большой ассортимент компактных газовых ИК-обогревателей, которые в качестве источника тепловой энергии используют сжиженный газ.
• ИК-обогреватели, работающие на дизельном топливе используются на производстве, строительных объектах в различных технологических процессах. Мощность таких устройств соизмерима с газовыми установками.
• В водяных ИК- обогревателях в качестве источника излучения выступает горячая вода и отопительной системы. Инфракрасные водяные отопительные панели быстро монтируются и могут применяться в любых помещениях.

Совет! Для обогрева жилища лучше использовать электрические модели, которые достаточно компактны, безопасны, долговечны и имеют оптимальное соотношение цены и эффективности.

По способу установки

По способу монтажа ИК-обогреватели могут быть:

• Стационарные. Выделяют настенные, потолочные и плинтусные модели. Могут быть с подвесным монтажом, иметь крепление к плоскости, быть встраиваемыми.
• Мобильные или переносные. Обычно это модели напольного исполнения. Характеризуются небольшой мощностью и габаритами.

Устройства с потолочным вариантом размещения считаются наиболее удобными. Они не занимают полезную площадь в помещении и обладают обширной зоной излучения. При сходной с потолочными моделями мощности, настенные установки имеют меньшую эффективность, так как направлены строго в одну точку пространства.

Очень сходны по характеристикам с настенными, модели напольного исполнения. Благодаря поворотной «ноге» излучатель можно направлять в разные стороны, обогревая конкретные участки помещения.

Принцип работы

Для того, чтобы понять как функционирует ИК-обогреватель, обратимся к схеме работы классической системы отопления.

В первом случае, помещение снабжается теплом благодаря теплоотдаче самого устройства. В процессе нагрева его стенки отдают тепло, за счет которого комната и прогревается. Такой принцип обогрева — несложный, но и высокой эффективностью он не отличается, поскольку ограничен размером самого прибора.

В другом случае, обогрев осуществляется по принципу конвекции.

При таком способе обогрева теплообмен осуществляется благодаря принудительной циркуляции теплых воздушных масс. В комплект подобных устройств могут также входить специальные вентиляторы, которые образуют конвекционные потоки. Такой способ обогрева гораздо эффективнее, чем у приборов со стандартным теплообменником, но и у него есть ряд недочетов: не всегда тепло размещается равномерно по помещению, тому же подобные отопительные приборы достаточно шумные, в процессе их функционирования может наблюдаться выделение пыли и образование сквозняков.

Более подробно про виды ИК электрических обогревателей можно прочить здесь.

Принцип действия инфракрасного обогревателя с терморегулятором совершенно отличный от двух вышеописанных.

Принцип обогрева ИК обогревателем

Помещение прогревается за счет электромагнитных волн, которые распространяются по комнате. Эти волны находятся в заданном диапазоне: между красной границей спектра видимого света (длина волны — 0,74 мкм) и областью микроволнового радиоизлучения (от 1000 до 2000 мкм).

Если сравнить ИК-обогреватель и обычную отопительную систему, то эффективность первого намного выше. Это отмечают и владельцы подобных обогревателей.

Популярные модели. Видео и тесты ↑

Рассмотрю здесь некоторые из популярных у пользователей моделей от известных производителей.

Для максимально подходящего для вашего помещения инфракрасного обогревателя можно назвать много параметров, которые следует учитывать. Первое дело, конечно, исходить из площади. Также надо учесть, основной ли это будет обогрев или же вспомогательный (в дополнение), а также такой весьма важный аспект, как теплоизоляция помещения — надо оценить, насколько она в вашем доме эффективна, ведь улицу вы все равно не отопите в лютые морозы. Для более или менее простого расчета можно вполне воспользоваться такой нехитрой таблицей выбора.

Мощность, Вт/Обогрев, м2	Основной обогрев	Дополнительный обогрев
800	8	16
1000	12	20
2000	20	40
3000	30	60
4000	40	80

Недостатки

Недостатки инфракрасного излучения тоже наблюдаются, хотя преимуществ больше, и плюсы весомы. Если уж заинтересовались таким обогревателем, в обязательном порядке доводим до сведения, что у приборов замечены частичные минусы. Итак, главным недостатком инфракрасного обогревателя считают высокую цену. Устройства часто подделывают, поэтому покупая обогревательный прибор, не забудьте у продавца попросить сертификат.

Как все электрические приборы, инфракрасный обогреватель временами выходит из строя, тщательно проверяйте технику в магазине на наличие дефектов, способных стать причиной выхода прибора из строя. Оберегайте прибор от ударов и падений.

Как рассчитать и выбрать инфракрасный обогреватель

При выборе на первом этапе необходимо правильно рассчитать мощность устройства. Для этого нужно учесть, будет использоваться нагреватель в качестве добавочного источника обогрева или основного.

На следующем этапе определяются с местом установки прибора.

Если планируется использовать инфракрасный нагреватель в качестве основного источника тепла, действовать следует по такому алгоритму:

• Использовать в комнате нужно не один, а несколько приборов. Такой подход обеспечит равномерное распределение тепла в помещении.
• Чтобы вычислить, какая мощность нужна для каждого обогревателя, выполняется расчет плотности мощности. Она измеряется в Вт/м2. На специализированных ресурсах существуют целые онлайн-калькуляторы. Для приблизительного расчета достаточно воспользоваться данными из таблицы 1 ниже.

Таблица 1. Расчет плотности мощности для помещений с разной изоляцией

Теперь определяемся с местом монтажа. Устанавливать приборы нужно так, чтобы лучи были максимально направлены на предметы обогрева

Если ваше помещение имеет большую площадь, важно, чтобы обогреватели были размещены равномерно по всему периметру. И чтобы не возникало слишком перегретых, или, напротив, холодных зон

Для этого учитывайте площадь обогрева от одного прибора.

Также при размещении устройств не забывайте о минимально безопасном расстоянии. В противном случае не исключена вероятность получения теплового удара.

Таблица 2. Минимальная высота установки инфракрасных обогревателей

Монтаж воздушного отопления

Обогрев производственных цехов

Имея четкий план расположения узлов и агрегатов системы, очень просто выполнить монтажные работы силами сотрудников предприятия. Впрочем, при желании можно обратиться и к специализированным компаниям

При самостоятельной установке внимание, прежде всего, нужно уделить комплектности поставки. Под заказ производители поставляют воздуховоды, заслонки, врезки и прочие стандартные элементы. Кроме того, дополнительно можно приобрести такие материалы:

Кроме того, дополнительно можно приобрести такие материалы:

• гибкие магистрали
• алюминиевый скотч
• утеплитель и монтажную ленту

Утепление некоторых участков очень важно, поскольку позволяет предотвратить образование конденсата. С этой целью поверх стенок трубопроводов укладывают слой фольгированного утеплителя на самоклеящейся основе. Его толщина может быть разной

Наиболее востребованы материалы толщиной 3-5 миллиметров

Его толщина может быть разной. Наиболее востребованы материалы толщиной 3-5 миллиметров.

В зависимости от геометрии помещений и проектного решения устанавливаются жесткие или гибкие магистрали. Между собой отдельные участки соединяются при помощи армированного скотча, пластиковых или металлических хомутов. Все работы по монтажу сводятся к выполнению такого набора действий:

• установка подающих теплый воздух магистралей
• монтаж распределительных раструбов
• инсталляция теплогенерирующего агрегата
• укладка теплоизоляционного слоя
• монтаж дополнительного оборудования

Воздушное отопление в складских. производственных и подсобных помещениях является полноценной системой обеспечения теплом. Ей свойственна экономичность и высокая эффективность.

Электрические инфракрасные обогреватели

Электрические обогреватели широко применяются в быту и промышленности. В качестве нагревательного элемента применяются спирали, нити или тэны.

Электрические ИК обогреватели бывают:

• бытовые, питающиеся от однофазной сети 220В. Применяются для обогрева квартир, домов, магазинов, дач, гаражей и т.д.;
• промышленные, работающие от трехфазной сети 380В.Используются на производствах, на местах для локального обогрева, например склады, рабочее место. Они рассчитаны для обогрева больших по площади помещений.

Если классифицировать инфракрасные обогреватели по нагревательному элементу, они бывают:

1. Керамические;
2. Галогеновые;
3. Карбоновые (пленочные);
4. Кварцевые;
5. Микатермические;
6. Жидкотопливные;
7. Газовые.

Чем инфракрасные обогреватели отличаются от других типов аналогичного оборудования

Среди всего разнообразия бытовых нагревателей ИК-обогреватели занимают особое место. В отличие от своих «собратьев», они не греют воздух. Всё выделяемое тепло с минимальными потерями поглощается стенами, полом, потолком и предметами интерьера, находящимися в помещении, а затем возвращается в окружающее пространство.

Эти приборы отличаются:

• экономичностью;
• быстротой нагрева;
• компактностью;
• долговечностью;
• бесшумностью (большинство моделей).

Очень важно, что при работе они не потребляют кислород из воздуха и не пересушивают его. Эти приборы создают электромагнитное излучение, которое находится между видимым красным светом и коротковолновым радиоизлучением.В зависимости от длины излучаемой волны различают два вида приборов: длинно- и коротковолновые

Эти приборы создают электромагнитное излучение, которое находится между видимым красным светом и коротковолновым радиоизлучением.В зависимости от длины излучаемой волны различают два вида приборов: длинно- и коротковолновые.

Длинноволновые при работе нагреваются слабо, до +300 – +400 С, поэтому почти не светятся. Их называют тёмными. Коротковолновые, напротив, имеют рабочую температуру более +800С. По этой причине они получили название белых или светлых.

Различают четыре вида нагревательных элементов, используемых в ИК-обогревателях.

• карбоновые;
• галогенные;
• керамические;
• микаметрические.

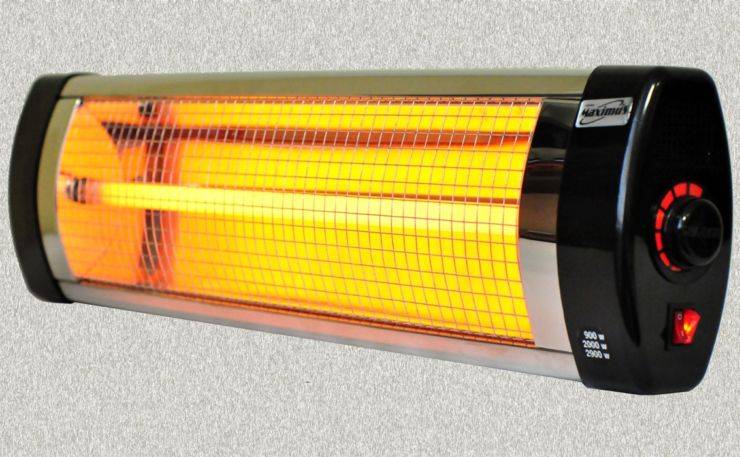

Карбоновый излучатель представляет собой кварцевую трубку, которая может быть прозрачной или окрашенной со спиралью из композиционного полимера на основе нитей углеродного волокна. Устройства такого типа быстро нагреваются. Имеют высокий КПД, однако не обладают большим ресурсом работы и довольно энергоёмки.

Галогенные элементы – это трубчатые колбы с вольфрамовой спиралью, заполненные газом – парами галогенов. Такие лампы излучают свет и тепло одновременно.

Керамические, напротив, не создают свечения, поскольку нагревательный элемент находится в керамической оболочке. Это весьма энергосберегающие и надёжные устройства.

Микаметрические нагревательные элементы очень похожи на керамические. Они надёжны, безопасны и эффективны. Конструкция представляет собой пластину из никеля, обработанную оксидами металлов – олова, железа и цинка. Для сохранения тепла снаружи их покрывают слюдой.

Такие устройства отличает наличие небольшой конвекции, поскольку воздух, соприкасаясь с ним, выходит наружу подогретым. В рейтинге инфракрасных обогревателей для дома они занимают ведущие позиции вместе с керамическими.

Одним из самых важных вопросов в использовании ИК-обогревателй является минимизация отрицательного воздействия на организм человека. В этом отношении керамические и микаметрические нагреватели считаются самыми безопасными.

Галогенные, напротив, не рекомендуют применять в квартирах, домах и медицинских учреждениях. Инфракрасные волны с короткой длиной вредны для людей, поэтому они годятся только для нежилых помещений.

В зависимости от типа источника питания ИК-обогреватели разделяют на три группы:

• дизельные;
• газовые;
• электрические.

Дизельные устройства оснащены горелкой, в которую подводится топливо. Газовые инфракрасные обогреватели работают по принципу беспламенного горения. Это не создаёт опасности возгорания и минимизирует количество вредных примесей.

Обогреватели двух этих типов отличаются большой мощностью. Поэтому их применяют в производственных цехах и на открытом воздухе (в летних кафе, на открытых верандах и т.п.). В быту и в офисах более распространены приборы, работающие от электросети 220В.

Дополнительные возможности

Часто на фото инфракрасных обогревателей можно увидеть дополнительные узлы на самих приборах. Это могут быть следующие детали:

• Элемент увлажнения. Незаменим для помещений с сухим воздухом;
• Вентилятор. Поможет создать оптимальное направление воздушных потоков;
• Фильтр для пыли. Специальный отсек, который соберёт пыль из воздуха, очистив его;
• Дезинфектор. Эффективно борется с плесенью и вредными микробами;
• Термостат. Обеспечит экономию электроэнергии, снизив интенсивность работы прибора при достижении необходимой температуры;
• Автоматический выключатель и датчик защиты от падения. Реализован с целью дополнительной безопасности;
• Ионизатор. Насытит воздух полезными ионами, благотворно влияющими на здоровье организма.

Конвекционные обогреватели

Теперь мы ответим на вопрос о том, что такое обогреватель конвекторного типа. Конвектор – это прибор, использующий в своей работе конвекцию, в большинстве случаев естественную. Основу конструкции каждого прибора составляют:

• Корпус – он призван защитить людей от случайных прикосновений к токоведущим или раскаленным частям. Также он играет декоративную роль. На корпусе располагаются элементы управления, индикаторы и информационные экраны;
• Нагревательный элемент – в конвекционных обогревателях он может быть электрическим, газовым или водяным. Именно он отвечает за нагрев воздуха в помещениях;
• Термостат – он может иметь самую разную конструкцию.

Все конвекционные обогреватели предельно просты, в них нет ничего сложного или сверхъестественного. Благодаря этому они и заслужили такую популярность.

Устройство конвектора отличается своей простотой, а это верный признак надежности.

Работают они очень просто – при включении газа, подаче горячего теплоносителя или электроэнергии происходит нагревание ребристого нагревательного элемента, который начинает прогревать воздух. Воздушные массы становятся более легкими, отправляясь вверх. За этим процессом внимательно следит автоматика, регулирующая нагрев. В это же самое время в конвекторы поступает холодный воздух, который обволакивает нагревательный элемент – цикл повторяется.

Как только датчик температуры воздуха увидит, что уровень нагрева достиг заданного предела, он даст команду на отключение нагревательного элемента. Как только воздух остынет ниже заданной нормы, термостат сработает и подаст команду на активацию прибора. Тем самым конвекторы обеспечивают поддержание стабильной температуры воздуха в помещениях.

В водяных конвекторах регулировка температуры осуществляется посредством специального термостатического клапана-регулятора.

Преимущества инфракрасных обогревателей с терморегулятором

1. Экономия электричества. Учитывая то, что заданную температуру помещения здесь обеспечивает терморегулятор, суммарное время работы в сутки примерно составляет 12-13 часов. Таким образом, почти вдвое снижаются затраты на электричество.

2. Удобство эксплуатации. Стоит ли говорить о том, что владельцам дома очень удобно один раз установить температуру в доме и спокойно заниматься своими повседневными делами. Механизм сам отключится, когда температуру поднимется до критической точки, а после остывания воздуха в помещении и снижении заданной температуру, прибор автоматически возобновит работы.

   Нет необходимости постоянно проверять температуру, включать и выключать ИК обогреватель. Да и покинуть дом на сутки двое с таким устройством будет вполне безопасно. По возвращению, атмосфера в доме будет теплой и уютной.

3. Безопасность. Автоматический датчик сам поддерживает температуру, отключая прибор по достижению критической отметки.
4. Бесшумность работы. Современные датчики работают абсолютно бесшумно, не «оповещая» окружающих о включении и выключении прибора.

Различают низкотемпературные, среднетемпературные и высокотемпературные нагреватели.

• 300-1200 градусов по Цельсию – высокотемпературные;
• 60-500 градусов по Цельсию – среднетемпературные;
• до 60 градусов по Цельсию – низкотемпературные.

На что еще нужно обратить внимание при покупке

Чтобы определить лучший инфракрасный обогреватель для своего дома, мало обратить внимание на нагревательные элементы, нужно определиться:

1. С желаемой мощностью прибора, помня при этом, что на каждые 10 м2 обогреваемой площади необходимо не менее 1 кВт. Если нужно обогреть быстро и ненадолго небольшое помещение, можно приобрести нагреватели с мощностью порядка 300 Вт. Для летних домиков также можно установить обогреватели небольшой мощности (примерно 60-80 Вт на 1 м2). Для обогрева жилых помещений в городе или в загородных домах, необходимы приборы с большей мощностью.
2. С изготовителем этих устройств. Европейские бренды очень выгодны, но стоить они могут на порядок дороже, к примеру, таких же китайских моделей. Хотя по качеству они ничуть не хуже. Просто на заводах Китая используют более дешевую рабочую силу, но все комплектующие большей частью изготовлены на европейских заводах и отличаются высоким качеством.

Выбирая ИК отопление для своего дома нужно также внимательно отнестись к наличию в них:

1. Термостата, поддерживающего необходимую постоянную температуру.
2. Датчика, который может защитить устройство от опрокидывания.
3. Пульта дистанционного управления (чаще встречается у потолочных моделей).
4. Датчика, защищающего прибор от перегрева.

При выборе подходящих инфракрасных обогревателей для своих квартир немаловажно понимать зависимость температуры нагрева от длины используемых волн, а именно:

1. Короткие волны (в диапазоне до 2,5 микрон), излучаются нагревателями, имеющими нагрев температуры свыше 100 градусов. Они считаются не очень благоприятными для человеческого организма. При этом желательно, чтобы высота потолков была от 5 до 7 метров, что не всегда приемлемо для жилых помещений. Подобные обогреватели лучше применять в цехах, различных производственных помещениях.
2. Средние волны (диапазон 2,5-5,7 микрон), обычно могут излучать устройства, имеющие температуру нагревания от 600 до 1 тыс. градусов. Применять их лучше в помещениях высотой потолков не меньше 3-х метров. Они отлично подходят для загородных домов, офисов или административных помещений.
3. Длинные волны (с диапазоном 5,6-100 микрон) имеют рабочую температуру порядка до 600 градусов. Они могут совершенно безопасно применяться в любых жилых помещениях (при высоте потолков не выше 3-х метров), офисах и рабочих помещениях. Для жилых комнат достаточно инфракрасного обогревателя, имеющего рабочую температуру нагревания до 120 градусов.

Итак, как правильно выбрать инфракрасный обогреватель? Учитывая все вышесказанное, можно выделить определенные критерии:

1. Решить, с какой целью приобретается нагреватель.
2. Определиться с видом нагревающего элемента и типом размещения обогревающей установки.
3. Рассчитать мощность нагревателя для прогревания конкретного помещения.
4. Учесть цену устройства, зависящую, как правило, от типа используемых нагревательных элементов.
5. Подобрать электрообогреватель, наиболее удовлетворяющий всем этим требованиям.

Правила эксплуатации прибора

Учитывая схожесть структуры ИК-волн с солнечными лучами, не рекомендуется слишком долго сидеть под прямыми волнами. Существует риск теплового удара. Если работа обогревателя создаёт дискомфорт в плане самочувствия, снизьте режим мощности или вовсе выключите прибор.

И ни в коем случае не выходите «за рамки» мощности. Для её правильного расчёта мощности ориентируйтесь на следующие цифры: 1 кВт на 10 м2 помещения. В идеале – брать слегка с запасом, особенно, если в комнате нет батарей и других отопительных приборов.

Мини-варианты, с мощностью около 300 Ватт чаще всего используются для гаражей и т.п. объектов, где не нужно длительное время поддерживать высокую температуру. Для дачных домиков обычно хватает 60-80 Ватт на 1 м2.

Газовые инфракрасные обогреватели

Это обогреватели большой мощностью и применяются обычно в промышленных масштабах. Принцип работы газовых обогревателей основан на процессе сгорания газа (пропан, бутан, бутилен, природный или сжиженный газ) и воздуха на специальных платинах обогревателя. При сгорании нагревательный элемент нагревается и излучает тепло в виде инфракрасных волн. По конструкции камеры сгорания бывают открытого или закрытого типа.

С открытой камерой можно отнести керамические газовые обогреватели. Они выпускаются как больших, так и малых размеров. В бытовых условиях применяются в качестве переносных устройств и используются для обогрева не больших помещений, дач, подсобных помещений. В процессе сгорания газа выделяются продукты сгорания. Поэтому обогреваемое помещение должно хорошо проветриваться.

Обогреватели такого плана дорогостоящие в применении и монтаже. По этому их использование в быту ограниченно.

Рейтинг лучших приборов

В этом рейтинге представлены пять моделей обогревателей. Для каждой позиции я подготовила описание с указанием цены, а также указала на плюсы и минусы.

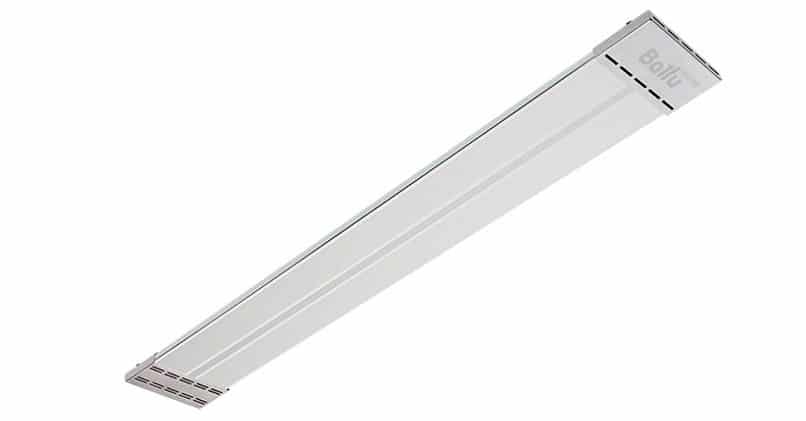

Ballu BIH-APL-0.8 – этот экземпляр предусматривает потолочное размещение и обойдется покупателю в 2 300 рублей. Универсальные кронштейны для крепления идут в комплекте. Работает за счет кварцевого нагревателя. Он обладает мощностью 800 Вт и благодаря эффективному распределению тепла отлично справляется со своей функцией. Излучающие панели имеют долговечное анодированное покрытие. Предусмотрена возможность подключения к терморегулятору.

Плюсы:

• легкий монтаж;
• можно подключать к регулятору температуры;
• экономно расходует электричество.

Минусы:

• нет пульта ДУ;
• греется корпус.

Teploceramic TCM-RA 1000 – очень эффектный образец за 12 600 рублей. Прежде всего хочется отметить внешний вид: лицевая панель изготовлена из керамогранита с рисунком “мрамор”. Это позволяет ему не только не портить интерьер, но и гармонично дополнять и украшать его. Характеризуется мощностью 1000 Вт и подойдет для небольшой комнаты. Здесь предусмотрены регулировка температуры и электронный термостат. Его можно поставить на пол или повесить.

Плюсы:

• смотрится красиво;
• повышенная прочность;
• встроенный термостат;
• заявленный срок эксплуатации – 30 лет.

Минусы:

• небольшая мощность;
• тяжелый – 26 кг.

HELIOSA 66FMOB – хороший обогреватель стоимостью 23 700 рублей. Он подходит как для жилищ, так и для защищенных уличных площадок. В качестве нагревательного элемента применяется галогенная лампа. Мощность излучения составляет 2000 Вт. Монтировать его можно на стену или на штатив. Обшивка изготовлена из нержавеющей стали и имеет защитную решетку из того же материала.

Плюсы:

• высокая мощность;
• возможность использования на улице;
• долговечный корпус из стали.

Минусы:

• цена;
• нет термостата и пульта.
