Создаем воздушное отопление частного дома? Схемы по канадской методике

Как сделать систему воздушного отопления для частного дома своими руками

Непосредственно перед монтированием системы воздушного отопления частного дома рекомендовано сделать проект. Следует рассчитать:

• площадь помещения;
• наличие теплопотерь (пол, потолки, стены, окна);
• мощность теплогенератора, который необходим для прогрева пространства;
• скорость подачи теплого воздуха;
• диаметр воздуховодов, их количество, а также крепежи к ним.

Основные используемые материалы:

• воздуховод нужной длины и диаметра;
• теплогенератор;
• решетки декоративные, которые крепятся на концах воздуховода;
• фильтра воздушные;
• вентиляторы;
• крепежные элементы;
• инструменты (шуруповерт, серебристый скотч, уровень, линейка, рулетка, карандаш).

Установка такой отопительной системы проходит следующие этапы:

1. Монтаж теплогенератора в отдельном помещении.
2. Прорезают отверстия для воздуховодов в стенах.
3. Соединяют все элементы, согласно выбранному проекту.
4. Располагают вентилятор под теплогенератором.
5. Крепят декоративные элементы.
6. Проводят диагностика всех соединений и запускается оборудование.

Для эстетики воздуховоды прячут в межпотолочное или напольное пространство.

От солнца

Использование природной энергии сокращает расходы на обслуживание системы. Плотность выделяемой солнечной энергии зависит от времени года. Работает такой вариант за счет нагрева поверхностей воздушного коллектора солнцем и передачи тепла в помещения. Состоит из следующих элементов:

• теплоизолирующий корпус;
• абсорбирующий экран черного цвета;
• радиатор;
• стекло или поликарбонат;
• вентиляторы.

Воздух закачивается в коллектор, где, под действием нагретых солнцем абсорбирующих поверхностей, он прогревается. После он вентилятором перегоняется в помещение.

Материалы, необходимые для изготовления солнечной системы своими руками:

1. ДСП, фанера или бруски для внешнего корпуса.
2. Дно из профнастила, желательно покрыть черной краской и проложить изоляционный материал.
3. Радиатор можно взять от старых холодильников либо сделать из меди и алюминия. Многие собирают его из скрепленных между собой алюминиевых банок из-под напитков.
4. Крышка делается из стекла или поликарбоната.
5. Для теплоизоляции, корпус обклеивается пенополистиролом.
6. Вентиляторы. Можно использовать кулеры от старой техники.

Такие, собранные своими руками, системы могут работать от сети либо аккумулятора.

На основе печи длительного горения

При наличии печи можно сделать дополнительную систему отопления от нее. Для этого делают планировку вентиляции – чтобы холодный воздух заходил в печь, а разогретый распространялся в помещении. Устанавливают гибкие каналы с теплоизоляцией, которые монтируют по всем помещениям. Они могут работать за счет естественной вентиляции, а можно также подключить вентиляторы.

Система воздушного отопления дома на основе печи длительного горения на естественной вентиляции способна отапливать до 4 комнат.

Монтируют такую модель следующими этапами:

• устанавливают печь длительного горения;
• проектируют расположение воздуховодов;
• их крепят к печке и монтируют по дому;
• внизу устанавливают вентилятор для увеличения скорости подачи воздуха в патрубки;
• проводят проверку всех соединений и запускают оборудование.

При горении выделяется сажа, поэтому такой вариант воздушного отопления требует дополнительных фильтров, которые устанавливают в воздуховоды и решетки на выходе.

На основе булерьяна

Бульеран – удивительная печка, работающая на принципе газогенерации. В нее снизу идут ненагретые массы, а сверху выходят теплые. В этом случае к такой печи подключают алюминиевые или жестяные патрубки, которые распространяют тепло по помещениям. Это еще один вариант системы воздушного отопления от печи для частного дома.

При монтировании этой системы, необходимо:

• спроектировать расположение воздуховодов;
• присоединить их к булерьяну;
• скрепить все элементы между собой, проверить их прочность и запустить систему.

Воздушное отопление набирает популярность использования в частных домах. Это простой и удобный способ прогреть все помещения сразу. Выше рассмотрены методы, как сделать системы воздушного отопления для частного дома своими руками. Они несложные и подобные конструкции можно провести в доме самостоятельно

Важно учитывать расположение всех коммуникаций и правильно рассчитать необходимую мощность обогрева

При бережной эксплуатации, постоянной диагностике и прочистке элементов, такая система отопления прослужить долго без перебоев. Она создаст комфортные условия для нахождения в помещениях в любое время года.

Оборудование

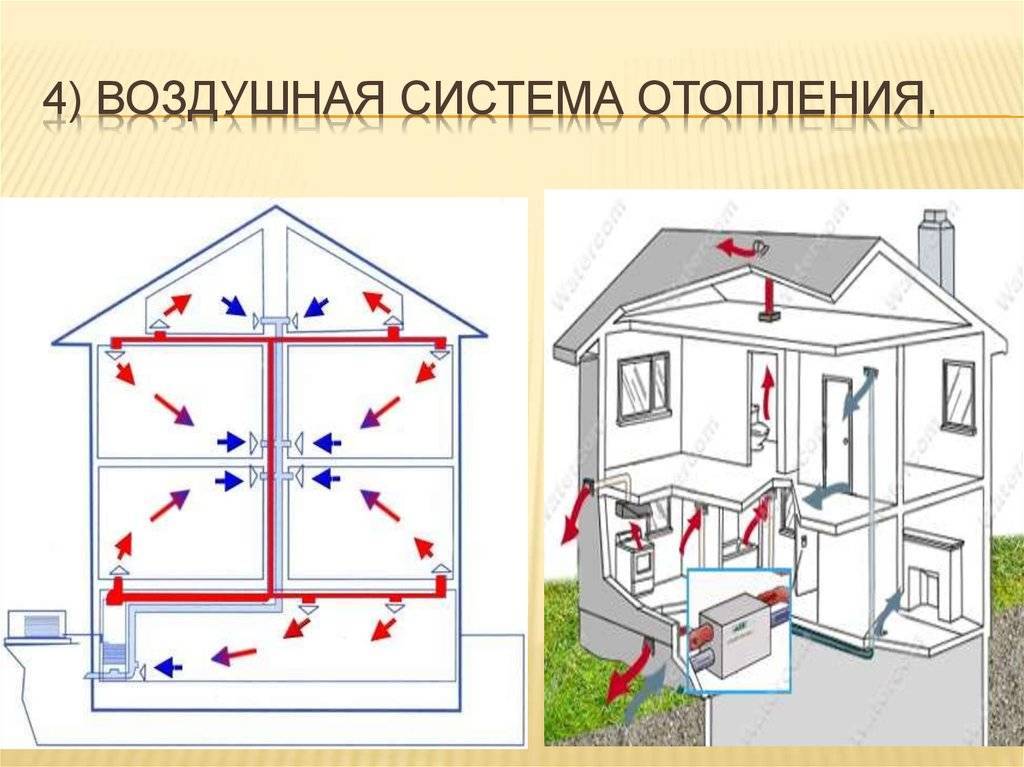

Работа системы воздушного отопления основана на подогреве воздуха и перенаправлении его для обогрева помещений. Для этого система оснащена следующим оборудованием:

• газовый воздухонагреватель (или другая модель в зависимости от топлива) — основной источник тепла;
• теплообменник — прогревает проходящий воздух, и не допускает смешивания потоков с отходящими газами;
• воздуховоды — перенаправляют потоки теплого воздуха к внутренним помещениям;
• фильтр, увлажнитель и освежитель – поддерживают качество воздуха, очищая его от пыли и бактерий;
• центральный кондиционер — используется для поддержания комфорта внутри здания через существующую систему воздуховодов летом;
• система автоматизации — отслеживает температурный режим помещения, контролирует температуру, режим работы теплогенератора.

Строение и принцип работы системы

Для полноценной работы современной воздушной системы отопления необходимо использование теплогенератора. В теплообменник нагнетается воздух. Оптимальная температура нагрева 50-60 градусов. Далее по воздуховоду горячий воздух перемещается в помещение, где равномерно распределяется, нагревая комнату. Далее через специальные отверстия (решетки, вмонтированные в пол, или стены) остывший воздух вновь возвращается к теплогенератору. Нередко для подачи остывшего воздуха используются воздуховоды обрата.

Принцип работы теплогенератора

При рассмотрении схемы становится понятно, что основными элементами теплогенератора выступают вентилятор, обеспечивающий перемещение воздуха, и теплообменник. Сегодня существует много видов воздушных отопительных систем. Одним из отличий можно выделить метод нагрева воздуха. Это возможно несколькими способами, которые показывает такая классификация систем воздушного отопления:

• посредством применения теплового насоса;
• использование газовой горелки. При этом допустимо как подключение к основной газовой магистрали, так и использование газового баллона.
• горячей водой из централизованной системы;
• использованием дизельной горелки, или воздушное отопление на отработанном масле.

Следует учитывать, что если воздуховод имеет достаточно большую протяженность (в больших помещениях), то это может вызвать некоторую теплопотерю. Чтоб ее избежать, можно внедрить в систему несколько вспомогательных теплогенераторов

Важно помнить, оптимальная длина воздуховода (при которой уровень теплопотери минимален) составляет 30 м, а продолжительность ответвлений воздуховода не должна превышать 15 м

Группа воздуховодов системы воздушного отопления

Для получения максимального эффекта от эксплуатации системы рациональным является решение дополнить ее блоком кондиционирования. Таким образом, в прохладное время года с ее помощью вы будете совершать обогрев дома, а в жаркое – производить некоторое охлаждение. Это позволит круглый год поддерживать в доме наиболее комфортную температуру. Кроме того, вы сможете дополнить воздушное отопление на твердом топливе такими полезными устройствами, как, допустим, увлажнитель или стерилизатор воздуха.

Вентиляция системы может быть двух типов:

• естественная. Горячий воздух в системе просто поднимается вверх и произвольно перемещается по воздуховоду, нагревая его. Весомые минусы воздушного отопления в таком случае – то, что в случае попадания холодного воздуха в помещение (через окна, двери) он оседает в нижней части комнаты, создавая существенный дискомфорт. А в это время горячий воздух согревает потолок.
• принудительная. Более эффективная модель работы системы, поскольку циркуляция воздуха значительно ускоряется посредством применения мощных вентиляторов. Система работает прекрасно, но шум вентилятора, доносящийся из воздуховода, может создавать определенный дискомфорт.

Естественная и принудительная системы вентиляции частного дома

Воздушное отопление – что это?

При использовании практически любой конструкций обогрева жилища последним элементом передающим тепло от теплогенератора ко всем объектам в комнате, в том числе человеку является воздух, который был нагрет выступающими в роли посредников радиаторами, трубами, теплыми полами и прочими агрегатами.

Чаще всего, в этих посредниках и кроются все проблемы, неудобства и львиная доля потерь энергии. Исключить это слабое звено, можно используя обогрев воздухом, благодаря чему тепловая энергия передается напрямую в пространство обогреваемого помещения, потому что терморегуляция происходит за счет нагнетания прогретого воздуха в комнату.

В такую систему входят следующие компоненты:

• Сеть воздухоотводящих каналов, позволяет для обогрева нагнетать теплый воздух в комнаты во всем доме.
• Водяной калорифер или теплогенератор для подогрева воздуха.
• Распределяющие головки вентилятора, для управления движением воздушных потоков по дому.

Принцип работы

Основной составляющей теплогенератора является камера сгорания, горелка и калорифер. Холодный воздух подается в теплообменную камеру нижним вентилятором. При сгорании топлива генерируется тепловая энергия, нагревающая теплообменник и циркулирующий сквозь него воздух, который потом идет вверх по воздуховодам, распределяясь по комнатам здания.

В соответствии с конкретным типом агрегата, теплогенераторы могут функционировать на магистральном и сжиженном газе в баллонах, или дизеле. Горелки отличаются неприхотливостью и работают при сжигании любого топлива. Кроме того их можно менять на новые устройства даже в стандартных нагревателях.

Правда, совместно с ними устанавливается и вся подводящая конструкция. Отработанные газы удаляются из системы посредством стального дымохода.

Теплоноситель в виде теплого воздуха транспортируется по специальным воздуховодам, которые могут иметь как круглое, так и квадратное сечение. Первый вариант выигрывает по аэродинамическим характеристикам и обеспечивает более свободное движение теплоносителя по трубе диаметром от 10 до 30 см.

Второй более прост при монтаже и легко размещаем за счет коробов квадратной формы 10х15 или 32х40 см.

Водяное отопление частного дома: плюсы и минусы системы

Как и у любого вида отопления, у водяного есть сторонники и противники. Но наше дело не принимать одну из сторон, а взвешенно разобраться со всеми параметрами. Разберем достоинства обогрева жилища водой.

Достоинства	Недостатки
Теплоемкость воды выше того же параметра воздуха в 4 000 раз – это доказанное физическое свойство	Монтаж отопления своими руками и последующая эксплуатация требуют большей затраты сил, нежели другие виды отопления
Расходы на монтаж и последующую эксплуатацию сравнительно невелики	Контроль уровень теплоносителя и периодические ревизии нагревателя воды обязательны
Такое отопление позволяет использование в качестве нагревателя, любого топлива или электричества	Если это отопление дачного домика, на зимний период, когда нагреватель не используется, вода сливается. В противном случае трубы разморозятся (проблема решается заменой воды на антифриз). А если воды нет, то взаимодействие с воздухом ведет к ускоренной коррозии металлических труб внутри
Трубы прокладываются под полом или скрываются натяжным (подвесным) потолком

Первое, что стоит продумать – размещение нагревательных приборов для системы отопления

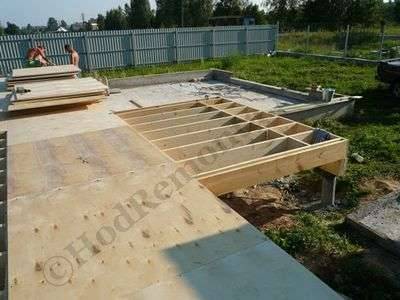

Приступаем к укладке фанеры

Для того чтобы каркас приобрел нужную жесткость начинаем обшивать пол фанерой. Совет: вначале сделайте большие фрагменты пола, а уже затем приступайте к эркеру, входной конструкции и прочим. Дело в том, что по ходу работ у вас будет возникать много обрезков, которые могут пригодиться для закрытия данных мест. Обязательно прикручивайте фанеру саморезами к каждой лаге пола, что бы в дальнейшем фанера не скрипела при вашем движению по полу.

Совет: делайте весь объем работ по монтажу пола только в сухую жаркую погоду без дождей.

Иначе не укрытая фанера набухнет от осадков. Если после этапа настила фанеры есть шанс, что может пойти дождь, обязательно укройте ее полиэтиленовой пленкой.

После того как подняли цоколь первого этажа и обрешетили основание для пола, необходимо полностью закрыть пол первого этажа. И приступить к возведению каркаса стен.

Комментарии 1

Сергей Николаевич

16.05.2019 в 09:01 | #

Проблема автора статьи в том, что он не использует ГОСТовские термины и законы логики, заложенные Аристотелем. Поэтому выводы его не логичны. В ГОСТе 22270-76 нет термина «Воздушное отопление», а есть термин ОТОПЛЕНИЕ — Искусственное поддержание температуры воздуха в помещении на уровне более высоком, чем температура наружного воздуха. Другими словами – отопление суть нагрев воздуха. В ГОСТе 22270-76 так же есть термин «КОНДИЦИОНИРОВАНИЕ ВОЗДУХА» Обеспечение в помещении требуемого температурно-влажностного и воздушного режимов. Примечание. Кондиционирование воздуха может обеспечивать в помещении требуемые: температуру, относительную влажность, чистоту, скорость движения, давление, скорость изменения давления, а также газовый, ионный и бактериологический составы воздуха.

Жаргонное словосочетание «Воздушное отопление» по сути — это кондиционирование воздуха в режиме нагрева. Сравнивать отопление (нагрев воздуха) и кондиционирование воздуха (доведение воздуха до кондиции по параметрам температура, влажность, чистота и т.д.) то же самое, что сравнивать свеклу и борщ. Без свеклы борща не сваришь, но в борще есть и другие ингредиенты.

Рейтинг статьи:

(всего 1 голосов, рейтинг: 4,00 из 5)

Загрузка…

Тепловые насосы и канальные кондиционеры

Иногда можно встретить комбинированные системы климат-контроля, в которые входят такие компоненты, как:

• Канальный кондиционер, который, в зависимости от погоды, способен нагревать, охлаждать и осушать воздух.
• Пылевой фильтр.
• Ультрафиолетовый фильтр, который обеззараживает воздух.
• Система приточно-вытяжной вентиляции.

Канальные кондиционеры

В данном случае источником тепловой энергии выступает электрическая энергия. Изучая отзывы, можно отметить, что такая схема работы – это очень удобно. Ведь у вас есть лишь один блок управления, который контролирует абсолютно все характеристики из одной точки. Если сравнивать с традиционной системой, где вентилятор – где-то на чердаке, кондиционеры – в помещениях, отопление воздухом по трубам – где-то еще, то такая система кажется более продуманной и усовершенствованной.

Помимо этого, с такой комбинированно системой можно сохранить интерьер помещений. Ведь в таком случае на виду будут только решетки вентиляции, так как воздушное отопление, как видно на фото, не требует установки разводки и радиаторов.

Выходное отверстия для теплого воздуха воздушной системы отопления

Конечно же, есть и несколько недостатков такого рода схемы. Стоимость готовой системы – довольно высокая. Например, если взять китайские канальные кондиционеры с тепломощностью при работе на обогрев в 15 кВт-часов, то стоить они будут порядка 70 000 рублей.

Наружный блок, который отбирает тепло у атмосферного воздуха, может функционировать при температурном режиме не ниже, чем -15 — -25 градусов по Цельсию. А с падением температуры на улице эффективность работы системы только понизится.

Альтернативой такой системе является геотермальный теплонасос. Так, если в зимний период воздух остывает до очень низкого температурного режима, то ниже глубины промерзания земля постоянно прогрета до 8-12 градусов. В грунт погружается теплообменник с достаточной площадью – и у вас будет практически нескончаемый ресурс тепла, которое необходимо перекачать в свой дом.

Устройство панелей дома по канадской технологии

• Пенопласт
• Пеноизол
• Минеральная вата
• Пенополистирол

В торговых заведениях строительной ориентации можно также найти аналоги приведенных материалов, выпускаемые разными производителями и имеющие различные показатели функциональности.

Панели имеют формат известного во многих странах лакомства – сэндвича. В честь такого сходства они получили название сэндвич-панелей. Между двух деревянных оснований такой панели укладывается пласт изоляционного материала. Наружные слоя конструкции плотно соединяются между собой. Несложная конструкция панелей, тем не менее, получила свое развитие в строительной практике, выразившееся в возникновении трех модификаций этого строительного элемента. По типу таких панелей стали различаться и конструкции самих домов:

Каркасно-рамочные дома

Особенностью этих сооружений является использование более прочного бруса сечением 50 мм на 150 мм, панели, собранные из таких брусьев имеют весомую массу, но при этом их толщина тоже больше. Натуральная древесина брусьев обеспечивает сохранение всех свойственных этому материалу качеств.

СИП-панели

Эта технология считается инновационной. Для ее реализации используются листы OSB, внутри которых крепится слой пенопласта на клеевой основе органического происхождения. Размеры таких панелей обычно классические – 2,50 метра на 1,22 метров.

СИП-панель и есть утеплитель. Тем не менее, существуют некоторые нюансы при строительстве теплого дома по канадской технологии, о которых написано здесь .

Если Вы только задумываетесь о строительстве дома по данной технологии, то рекомендуем ознакомиться со строительством фундамента для канадского дома в этой статье. Для такого дома подходит практически каждый тип фундаментной основы.

Изучив особенности канадских домов и ознакомившись со свойствами типом материалов для их сооружения, становится очевидным две вещи. Во–первых, постройка таких зданий доступна даже тем, кто не имеет строительного опыта. А во-вторых, подобные дома оправданы по причинам бюджетной экономии, доступности строительства и по критериям эксплуатационного процесса.

Устройство системы

Идеальный вариант – это проектирование системы одновременно с разработкой проекта всего дома. На этом этапе требуется тесное сотрудничество специалистов по отоплению и вентиляции с архитекторами. Составляется подробная схема распределения воздуховодов, рассчитывается их оптимальная площадь поперечного сечения.

Внимание! Обязателен предварительный расчет теплопотерь дома для выбора теплогенератора необходимого типа и мощности, расчетов кратности воздухообмена, скорости воздушного потока и прочих инженерных параметров.

Возможна установка системы воздушного отопления и в уже построенное здание. Но в этом случае проблема заключается в незаметной прокладке воздуховодов, что требует дополнительных затрат на изменение интерьера — обустройство подвесных потолков и других дизайнерских решений.

https://youtube.com/watch?v=wEpomjeByoE%3F

Состав оборудования

Основное оборудование находится в котельной с площадью от 1,5 кв. м и минимальной высотой потолка около 2 м. Более правильно было бы назвать его оборудованием для централизованной системы обработки воздуха, так как кроме обогрева оно выполняет еще ряд функций. Для организации такой системы понадобится:

• Газовый воздухонагреватель, ее «сердце» и непосредственный источник тепла;
• Теплообменник, в нем происходит подогрев проходящего воздуха до заданной температуры и отделение продуктов горения;
• Система воздуховодов, по которой нагретый воздух подается в помещения. Виды воздуховодов отличаются по типу и материалу. Они бывают с круглым и прямоугольным сечением, гибкие (флексы) и жесткие. Предпочтительнее в плане экономии пространства и надежности — прямоугольные воздуховоды из оцинкованной стали;
• Вентиляционные решетки (напольные, настенные и потолочные), через них происходит подача нагретого воздуха в помещение и забор охлажденного воздуха. С помощью решеток можно регулировать мощность подаваемого воздушного потока;
• Вентилятор, выполняющий функцию нагнетания воздуха в теплогенератор;
• Фильтр, увлажнитель и другие устройства для улучшения качества воздуха;
• Центральный кондиционер, обеспечивающий через сеть воздуховодов комфортную температуру в летний период;
• Устройства автоматического контроля системы, которые регулируют работу всех узлов в заданном режиме, и отключают систему в случае аварийной ситуации. Это термостат, датчик влажности, датчики контроля исправной работы теплогенератора.

Виды воздуховодов

Разновидности отопительных систем

Существует несколько способов организовать у себя дома электрическое отопление. Каждый из них обладает своими преимуществами и недостатками. Некоторые обходятся более дешево на этапе покупки, а некоторые значительно экономят во время эксплуатации. Давайте рассмотрим, какие особенности имеет каждый способ:

Установка электрического котла, предназначенного для нагрева воды, ходящей по трубам отопительной системы. Пожалуй, наиболее известный способ, но при этом далеко не самый эффективный на сегодняшний день. Производители заверяют о том, что нынешние модели стали гораздо производительнее и теперь расходуют на 80% меньше энергии, но это вопрос спорный. Ручное включение-отключение котла, конечно, непрактично, а автоматическое с заданным интервалом не учитывает температурный режим дня и ночи. Более-менее экономичный вариант – установить термостаты и соответствующую автоматику, для включения в зависимости от температуры в комнатах, однако это сложно с точки зрения монтажа и очень затратно. Модели пониженной мощности с равной производительностью тоже – не более чем реклама. У такого котла, скорее всего, не хватит «сил» на обогрев крупного частного дома.
Инфракрасные панели. Это не просто способ обогрева помещений, а принципиально отличная технология. Суть заключается не в прогревании воздуха (что имеет очень низкое КПД), а в воздействии на предметы, расположенные в комнате. Под светом ИК-ламп полы и мебель нагреваются и начинают сами издавать тепло. Принципиальная разница еще в том, что традиционный «радиаторный» способ отопления помещений фактически греет потолок (теплый воздух от батареи поднимается вверх), а полы остаются холодными. С инфракрасным обогревом все наоборот. Свет направлен вниз, а, значит, самое теплое место – пол. Дополняете систему терморегуляторами — и экономичное отопление дачного, частного дома или гаража готово. А мнение о вреде ИК излучения на человека – не более чем миф. Главное – не находиться под лампой длительное время, и ничего опасного не произойдёт.
Использование конвекторов. По заверениям производителей – это самый эффективный способ обогрева помещений, который сочетает в себе высокую производительность и экономное энергопотребление. Оба этих утверждения являются предметом долгого спора, поскольку в основе технологии лежит все тот же «радиаторный» принцип, а в обогреве дома следует учитывать множество индивидуальных особенностей. Главное отличие заключается в существенной простоте установки и эксплуатации и более низкой цене

Важным достоинством конвекторов является пожаробезопасность, что очень важно при отоплении дачного или частного дома из дерева. Конвекторы позволяют устанавливать их последовательно от помещения к помещению, компактны и приятны на вид, а также защищены от перепадов питающей сети.

Какое отопление выбрать для обеспечения тепла частного дома

Схема двухтрубной системы отопления.

Для того чтобы определиться с тем, какие варианты отопительной системы подойдут для вашего дома, нужно правильно оценить все его возможности и функции, которые они будут выполнять в будущем. Если вы намерены жить в построенном доме постоянно, то наиболее распространенным вариантом становится отопление с помощью природного газа. Однако данный способ отличается от многих остальных не только тем, что он очень удобный, но и затратами, необходимыми для осуществления отопительной системы всем необходимым. Ведь на сегодняшний день даже в тех помещениях, в которых установлен счетчик на поставку газа, счета для оплаты соответствующих услуг все еще содержат заоблачные показатели. Особенно это касается осенне-зимнего периода.

А если обратиться за примером к жильцам многоквартирных домов, можно будет смело заявлять о том, что данная услуга еще и не соответствует многим требованиям клиентов. Так, в помещениях с центральным отоплением температура внутри редко отличается от температуры в неотапливаемых подъездах. Другим традиционным вариантом осуществления плана по отоплению дома является возведение печи. Именно данные агрегаты в течение многих тысячелетий служили людям. И по сей день в суровых климатических условиях именно печи являются незаменимыми вариантами для утепления дома.

На данный момент, несмотря на большое количество поклонников традиционных вариантов отопления, многие выбирают модернизированные средства. К ним относятся и воздушные, тепловые пушки, и совсем новые инфракрасные отопительные системы. и системы «теплый пол» и «плинтусное отопление» и многое другое. Совершенно естественно то, что при таком огромном выборе возникает проблема выбора. В чем же основные преимущества или недостатки того или иного варианта оформления?

Как сделать воздушное отопление своими руками от печи

Рассчитывая воздушное отопление, исходят из того, что 1 кВт мощности отопительного прибора может обогреть 10 кв.м хорошо утепленного помещения. Каминные топки мощностью 10 кВт соответственно способны отапливать дом площадью 100 кв.м.

Системы естественной конвекции

Воздушная система отопления от печи (камина) подразумевает распространение тепла в другие помещения дома потоками нагретого воздуха. Для этого обычно используют гибкие теплоизоляционные каналы, идущие от камина.

Перемещение потоков нагретого воздуха может быть естественным и принудительным. Если поток воздуха направлен вертикально, то естественное перемещение будет обеспечено, если горячий воздух нужно подать на большие расстояния по горизонтали, то нужна принудительная подача. Проект воздушного обогрева дома от камина должен максимально использовать возможности естественной конвекции, для чего нужны воздуховоды большого сечения.

Огнеупорные материалы и минимальное аэродинамическое сопротивления — главные требования к воздуховодам. Длина воздуховода от камина до помещения должна быть не более 3 м. Сужений и изгибов на нем быть не должно. Система отопления естественного перемещения воздуха может отапливать не более 4-х комнат

При монтаже особое внимание уделяется изоляции участков воздухопроводов рядом с горючими материалами здания.

Системы принудительной конвекции

Принцип заключается в сборе воздуха в конвекционной камере и нагнетании оттуда в разные помещения дома одним или несколькими вентиляторами канального типа. Расстояние подачи тепла не более 10 м. Используются гибкие вентиляционные каналы или воздуховоды малых диаметров.

Схема воздушного отопление от печи с принудительной конвекцией

Проводим монтаж отопления в частном доме

Один из вариантов правильно спланированного котельного помещения.

Система отопления устанавливается в несколько этапов. Первым делом вам необходимо обустроить помещение под котел. Оно должно быть хорошо проветриваемое, обработанное огнеупорными материалами. Сам котел монтируется не вплотную к стене, а с небольшим отступом. От потолка, пола и остальных стен также нужно отступить. Вешайте прибор так, чтобы к нему было легко добраться.

После установки котла переходите к подключению насоса (если он нужен) или монтажу коллектора (если предусмотрен). Также закрепите все регулирующие и измерительные приборы около котла. Только после вышеперечисленных действий стоит переходить к обустройству магистральных трубопроводов. Здесь не обойтись без перфоратора, так как для прокладки линии придется пробивать в стенах отверстия.

Важно! Уклон должен составлять не менее 5 мм на метр – очень важно выдержать уклон. Отсутствие такового негативно скажется на работе всей системы в целом, поэтому ответственно отнеситесь к этому вопросу. Схематическое изображение правильного уклона в системе отопления

Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел

Схематическое изображение правильного уклона в системе отопления. Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел.

Радиаторы устанавливаются в последнюю очередь. Перед монтажом нужно разметить стену, затем просверлить отверстия, куда устанавливают кронштейны. При разметке соблюдайте следующие расстояния: от пола до нижней стороны батареи – не менее 10 см, от стены до задней стенки – не менее 2 см, а от подоконника – не менее 10 см. Желательно на все входы и выходы батарей ставить вентили, что упростит замену или ремонт.

Только после окончания всех работ можно проверить систему. Если вы устанавливали газовый котел, то обязательно вызовите на пробный запуск представителя газовой службы.

На самом деле установка системы отопления в частном доме – не настолько сложное занятие. Достаточно соблюдать все правила и работать без спешки. Проблема заключается лишь в сроках. Если у вас не слишком много времени, то посмотрите цены на работу, прикиньте, что вы сможете сделать самостоятельно, а что лучше доверить мастерам. Таким образом, вы сэкономите время и деньги. Покупайте качественные материалы, тогда все элементы прослужат вам намного дольше. Также устанавливайте хорошие радиаторы, они буду иметь больший КПД, а значит, затраты на топливо сократятся.

Схема монтажа отопления с тёплым полом в частном доме

В предыдущих разделах мы разбирались с тем, какой котел лучше использовать для организации отопления в своем доме и как сделать разводку труб. Здесь мы рассмотрим еще один вариант – теплый пол.

Как и любая другая монтажная работа, установка теплого пола подразумевает ряд работ. Начинать необходимо с проектирования. Затем, на основании сделанного проекта подбираются материалы и комплектующие. Сюда входят трубы, коллектор со смесительным узлом, утеплитель. Затем готовится основание, куда будут укладываться трубы и проводится монтаж всей системы. Когда все готово, делается пробный пуск. Если всё работает нормально, то основание заливается, проводится первичный запуск и прогрев.

По технической конструкции теплый пол представляет собой что-то вроде слоеного пирога, в который слоями располагаются все комплектующие. Основанием является либо грунт, либо бетонная плита, на которые укладывается тонкая пленка – полиэтилен являющаяся гидроизоляцией. Затем укладывается теплоизоляционный материал, например, экструдированный пенополистирол. Наверх теплоизоляционного материала кладутся трубы и все это заливается цементом.

Как провести отопление своими руками — вариант на два крыла

Ранее уже говорилось, что отопительная система представляет два варианта, одно и двухтрубная. Наиболее распространенной и лучшей по сохранению тепла является двухтрубная. Она также представлена двумя видами: тупиковой и попутной. При тупиковой схеме теплоноситель в подающей трубе движется навстречу потоку жидкости в обратке, т.е., попросту говоря, теплоноситель движется в одном направлении. Такая схема называется петлей Тихельмана.

Если протяженность труб большая, то всю разводку разделяют на две части или, как говорят, на два крыла. Такая схема особенно популярна в частных домах и на дачах.

Протяженность обоих частей или крыльев необходимо делать одинаковыми, а все радиаторы в этой сети подключаются при помощи вентилей. Это позволит быстро и оперативно регулировать подачу воды.

В остальном монтаж аналогичен всем остальным и не требует каких-либо особенностей.
