Как сделать свайный фундамент с монолитным ростверком своими руками? Чертежи

Из какого материала можно сделать ростверк для свайного фундамента

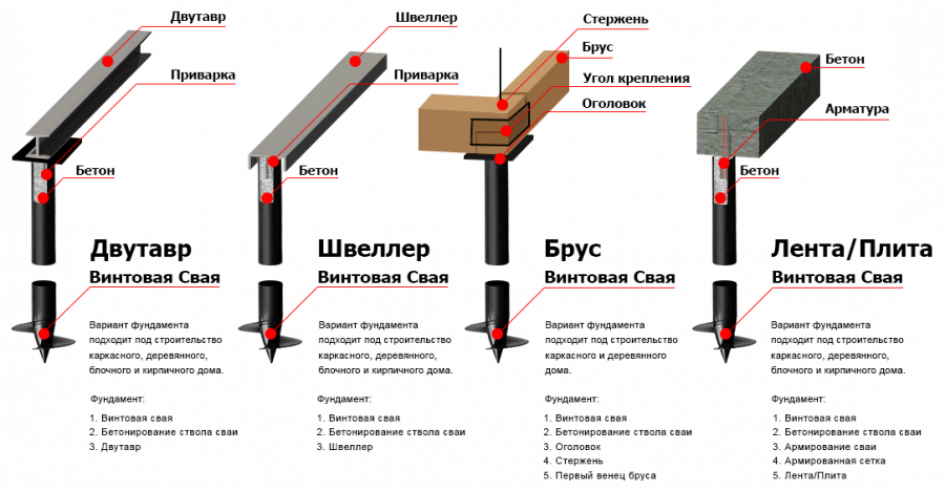

Ростверк может быть выполнен из различных материалов. Здесь все зависит от назначения и размера строения, а также от грунта, на котором оно будет находиться. Он может быть:

• Металлическим – применяются различные тавровые и двутавровые балки;
• Деревянным – это может быть брус или бревна;
• Бетонный или железобетонный – для этого делается опалубка, которая и заливается раствором.

Разберем эти виды более детально.

Изготовление свайного фундамента с монолитным ростверком и его особенности

Сам монолитный ростверк может быть двух разновидностей:

• Плитным – такой свяжет единым основанием все сваи фундамента;
• Ленточным – сваи будут связаны по периметру и несущим стенам полосой. Получается некое подобие приподнятого привычного фундамента.

Изготовление свайного ростверка с монолитным перекрытием по плитному типу требует больших затрат, нежели по ленточному, но при этом конструкция будет намного крепче и надежнее.

Монолитное основание выполняется в случае, если строение слишком большое

Но при всей прочности монолитного ростверка на сваях к сжатию, такой фундамент плохо переносит нагрузку на излом. Поэтому при устройстве подобных конструкций на болотистых, «плавающих» грунтах лучше выбрать другой материал.

Чтобы предварительно рассчитать затраты на выполнение подобных работ, можно воспользоваться такими документами, как государственные элементные сметные нормы на строительные работы (ГЭСН). Устройство монолитного ростверка в них четко прописано, включая не только материал, но и часы работы механизированных устройств, если они будут нужны.

Во всех остальных случаях достаточно ленточного

Статья по теме:

Устройство деревянного ростверка как наиболее удобный способ изготовления фундамента

Как уже упоминалось, деревянным ростверком на столбчатом фундаменте может послужить и первый венец бревен сруба. Однако, если собирается, к примеру, каркасная баня, то он устанавливается отдельно. Наилучшей формой для этого будет брус, размеры которого способны выдержать вес строения.

Устройство ростверка из бруса на столбчатый фундамент – это наиболее легкий и дешевый вариант. При этом дерево лучше выдерживает нагрузки на излом, а потому такие конструкции являются самыми распространенными. Конечно, если предполагается строительство двух- или трехэтажного здания лучше воспользоваться более прочным основанием, но для бани или дома в один этаж такого ростверка будет вполне достаточно.

И все же из бруса получается самый легкий, дешевый и простой вариант

Металлическое основание для строений – в каком случае подойдет подобный материал?

Металлический ростверк тоже неплох, но его устройство требует больших затрат, нежели деревянного. Дело в том, что тяжелые тавровые или двутавровые балки вручную поднять на сваи довольно проблематично, а значит придется заказывать технику. А это дополнительные затраты и время. К тому же металл подвержен коррозии, поэтому потребуется дополнительная обработка. Если недостаточно подготовить материал перед покрытием антикоррозийными веществами, то получится пустая работа и вся защита начнет отслаиваться в течение двух-трех лет.

Несмотря на то, что металл сам по себе достаточно прочен как на сжатие, так и на излом, многих может отпугнуть от его использования сложность монтажа. Здесь будут необходимы навыки сварных работ,ведь от качества шва тоже многое зависит.

Металлическая основа для фундамента довольно плохо переносит влажность, подвергаясь коррозии

Особенности устройства фундамента с монолитным ростверком

Если сравнивать устройство монолитного ростверка с установкой свай, первый процесс оказывается сложнее. Такая работа потребует больших усилий от строителей. Это объясняется необходимостью создавать опалубку. И устанавливать армирующий каркас по всей площади основания.

При обустройстве ростверка имеется несколько секретов, позволяющих упростить задачу. К примеру, сегодня горизонтальную опалубку часто заменяют плитами пенопласта. Этим материалом заполняют 10-сантиметровое пространство между нижней поверхностью перекрытия и землей.

Если необходимо сделать надежный каркас, оборудованный подземным уровнем, стоит выбрать монолитное основание или заглубленный ленточный фундамент

В других случаях стоит обращать внимание на свайные опоры. Их легко устанавливать, а затраты на такую работу невысоки

Для малоэтажных строений сваи подходят идеально.

Рекомендуемые записи

Какой нужен фундамент для дома из газобетона Какой выбрать рубероид для гидроизоляции фундамента

Винтовой фундамент

Фундамент монолитная плита

УШП фундамент своими руками

Фундамент из блоков ФБС

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки.  В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

Так выглядит свайно-ростверковый фундамент вынутый из земли

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи.  Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Различают свайные фундаменты с высоким и низки ростверком

Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай.  Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.

Монтаж и заготовка под ростверк

Первым делом необходимо сделать разметку, для этого снимается верхний слой почвы и вырывается котлован. Его величина должна быть на 1м больше с каждой стороны, чем будущий фундамент. Делается это для установки опалубки. Это огромный объем работы и стоит пользоваться экскаватором. Грунт надо снимать аккуратно и дойдя до определенной глубины приступить к выравниванию вручную. Использовать можно и механизированное выравнивание, при помощи мини-экскаватора и установленного на нем планировочного ковша и нивелира. Геотекстиль укладывается на дно и забрасывается песком. Далее надо уложить рулонную гидроизоляцию. Стеклоизолом предохраняют фундамент от воды и влаги.

Герметичность обеспечивает тот же битумный праймер. Его наносят в места нахлестав. Не рекомендуется использовать рубероид, он неэластичный и трескается. Для ростверка делается опалубка, по всему периметру сваи. Чтобы выдержать давление во время заливки бетона опалку надо хорошо закрепить, чтобы избежать смещение конструкции. В качестве материала используют влагозащитную фанеру или обрезную доску. А чтобы раствор не приставал к стенкам, используется полиэтиленовая пленка.

Различия между винтовыми и буронабивными опорами

Строительство буронабивной сваи – дело трудозатратное. Заглубление опоры диаметром в 50–70 см на 5–7 м – сложный и длительный процесс, даже с учетом использования спецтехники. Винтовые опоры, в среднем, монтируются в течение недели. На скорость работ влияет материал ростверка.

Схема бурнонабивной сваи

Ручное заглубление буронабивной сваи происходит максимум на 3–5 м. Неглубокое ввинчивание не подойдет для слабого, переувлажненного или насыпного грунта. Винтовые опоры эффективно ввинчивать электродрелью с мультипликатором. Этот способ дает точную установку опоры, не имеет ограничений по грунту, уменьшает число рабочих.

В заводских сварных винтовых стержнях под свайно-ростверковый фундамент может быть слабая антикоррозийная защита и тонкие стенки. Может не соблюдаться точность изготовления шага спирали и лопастей. Поэтому появляется необходимость выбора материалов для самостоятельного создания винтовых свай, что можно отнести к их отрицательному отличию по сравнению с буронабивными сваями. Литые заводские винтовые сваи лишены недостатков и могут дополнительно покрываться антикоррозийным средством.

Техника безопасности

При устройстве свайно-растверкового фундамента для дома из газобетона нужно соблюдать технику безопасности. Нормы ТБ при выполнении бетонных и свайных работ регламентируют:

• СНиП 12-03-2001. Безопасность труда в строительстве. Общие требования;
• СНиП 12-04-2002. Безопасность труда в строительстве. Строительное производство.

Свайный фундамент с ростверком под газобетон по соотношению несущих способностей и денежных затрат является одним из лучших вариантов. На слабонесущих грунтах, болотистой или пересеченной местности — это единственный способ сделать надежное основание под строение из газоблока.

Укрепление свайного и ленточного фундамента – рекомендации специалистов

Профессиональные строители советуют для выполнения армирования применять пространственный каркас, состоящий из следующих элементов:

• прочных горизонтальных стержней с винтообразным рифлением поверхности. Используются арматурные прутки с маркировкой А3, изготовленные методом горячего проката. При диаметре 1,2–1,6 см они способны компенсировать расширенный диапазон нагрузок;
• перпендикулярно расположенных перемычек, уменьшенного диаметра. Они могут изготавливаться из рифленой проволоки диаметром 0,6–0,8 см. Стальные перемычки, опоясывающие продольные прутки, обеспечивают жесткость решетки и придают ей квадратную или треугольную форму.

Для формирования пространственного каркаса, наряду со стандартной арматурой, могут также применяться:

• прямолинейные отрезки стальной проволоки соответствующего диаметра;
• готовые перемычки без рифления, имеющие после загиба необходимое сечение.

При выполнении мероприятий по укреплению ленточной основы, опирающейся на опорные колонны, соблюдайте следующие требования:

используйте как минимум четыре стержня, попарно расположенных в верхней и нижней плоскости пространственного каркаса;

Схема свайно-ростверкового фундамента

• при сборке располагайте горизонтальные прутки арматуры на расстоянии, равном 100–200 мм;
• соблюдайте интервал 250–350 мм между вертикально расположенными соединительными элементами;
• обеспечьте гарантированный зазор от прутков металлоконструкции усиления до поверхности бетона более 50 мм;
• надежно зафиксируйте собранный каркас, обеспечив невозможность его смещения при заливке бетона.

Зазор между прутками и бетоном позволяет:

• защитить элементы каркаса от попадания влаги, вызывающей процесс коррозии;
• правильно расположить каркас в бетоне и равномерно распределить нагрузки.

Для обеспечения стабильного зазора применяются специальные подкладки, произведенные из пластмассы.

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки.  В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

Так выглядит свайно-ростверковый фундамент вынутый из земли

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи.  Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Различают свайные фундаменты с высоким и низки ростверком

Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай.  Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.

Устройство буронабивных свай

Скважины под бетонные и железобетонные наливные сваи бурят:

• Вручную механическим буром. Способ трудоемкий, глубина отверстия — до 90 см. Применяется для устройства фундаментов под ограждения, легкие беседки и навесы.
• Бензиновым буром. Более продуктивный способ, позволяющий быстро проделать отверстия в грунте на глубину до 120 см. Работать с оборудованием нужно вдвоем. Корни или камни могут вывести технику из строя.
• Специальной буровой техникой. Мощные шнеки быстро проделывают отверстия до 3 -5 м глубиной даже в вязком или плотном грунте. Нужно организовать подъезд и удобный доступ спецсредств к строительной площадке.

Устройство буронабивных свай включает:

Монтаж опалубки внутрь скважины. Оболочкой может послужить асбестоцементная или пластиковая труба, иногда используют мягкие материалы, например, рубероид. Выставляют основу строго вертикально, фиксируют по контуру уплотненным грунтом. При несыпучих плотных почвах возможно производство работ без опалубки.
Изготовление и установку стального каркаса. Используют профильные стержни диаметром 10-16 мм для вертикального армирования, гладкую проволоку 6-8 мм для горизонтальной обвязки. Рекомендуется оставлять выпуски длиной 50-60 см для стыковки с арматурой ростверка.
Удаление под нивелир излишков и неровностей трубной опалубки

Это важно, если на сваи будет монтироваться висячий ростверк.
Бетонирование сваи бетоном марки не ниже М300 с послойным уплотнением глубинным вибратором или подручными средствами

Что представляет собой ростверк

Это нагруженный элемент свайной основы, который выполняет ряд ответственных задач:

• объединяет оголовки опор общим силовым контуром, усиленным арматурой;
• предотвращает возможность смещения опорных элементов от вертикальной оси.

На основании предварительно разработанной документации и специальных расчетов определяются размеры и конструктивные особенности ростверка.

Ростверк – это монолитный элемент основания здания, соединяющий отдельно стоящие столбы или сваи в единую систему

Для оснований с опорными колоннами применяются следующие конструкции:

• ленточная. Она объединяет расположенные под несущими стенами опоры в силовой контур с помощью цельной бетонной ленты;
• плитная. Конфигурация плитного ростверка повторяет форму здания и объединяет оголовки опор с помощью монолитной плиты.

Существуют различные варианты ростверкового фундамента, каждый из которых имеет свои особенности:

• монолитный. Цельная конструкция формируется в результате твердения бетонного раствора, залитого в сборную щитовую опалубку;
• сборный. Состоит из изготовленных промышленным методом железобетонных элементов, которые опираются на колонны.

Несмотря на отличия в конструкции, все виды ростверка образуют прочную основу, обеспечивающую устойчивость капитальных стен здания. Обвязка оголовков свайных опор, расположенных в грунте, обеспечивает повышенный запас прочности. Это делает пространственную систему более жесткой и менее восприимчивой к влиянию нагрузок. Усиление стальными стержнями свайного и ленточного фундамента повышает ресурс эксплуатации строения, формируя монолитную основу.

Ростверк. Возможное расположение. Материалы монолитного и свайного фундамента

1. Надземный ростверк устанавливается над поверхностью земли так, чтобы несущие балки (плиты) не касались грунта на участке. Такой тип фундамента нуждается в дополнительной теплоизоляции, что влечет за собой дополнительные расходы и время. Хорошо работает фундамент с надземным ростверком на затопляемых участках строительства.Наземный ленточный ростверк
2. Наземный ростверк (или нулевой уровень) «лежит» прямо на земле, для его размещения верхний слой почвы снимается и заменяется песчаной подушкой, которая меньше подвержена пучению и защитит фундамент-ростверк от выталкивания.Устройство  монолитного ростверка
3. Нижний край подземного ростверка погружается в грунт на некоторую глубину. На дно траншеи под заглубленный ростверк также насыпается слой песка.

Изготавливаться ростверк может путем заливки бетонной смеси в сооруженную опалубку (монолитный) или собираться из готовых блоков и плит (сборный).

Сваи под фундамент-ростверк

Тип свай под данный фундамент может быть любой. Хорошо подходят железобетонные, бетонные, металлические и даже деревянные сваи. Также хорошо зарекомендовали себя и буронабивные сваи, которые возводятся непосредственно на участке строительства.

Расположение свай зависит от их типа и характера будущей постройки. Так как сваи выполняют основную несущую функцию, то обычно располагаются по периметру здания, на стыках стен и в местах больших нагрузок. Также возможно шахматное расположение свай под ростверком.

Пошаговая инструкция свайно-ростверкого фундамента

Первый шаг – заглубление и фиксация свай в соответствии с проектом дома. Готовые сваи вводятся в грунт при помощи строительного бура или спецтехники. Буронабивные – в соответствии с технологией их возведения, которая включает бурение скважины, установку опалубки для будущей сваи, засыпку песчаной подушки, заливку бетонной смеси и погружение арматурного каркаса.

Опалубка под буронабивную сваю может быть выполнена из металла или рубероида, также ее функцию может выполнять асбестовая труба.

После установки сваи, или ее затвердевания в случае возведения буронабивной опоры, выполняется монтаж или изготовление опалубки под ростверк. Это и является вторым основным шагом возведения фундамента ростверк.

Опалубка может быть сделана из досок или материала ДСП. В данном случае возможно применение несъемной опалубки, которая выполнит также функцию дополнительной теплоизоляции для уже готового фундамента.

 На следующем этапе арматурный каркас свай прочно связывается с каркасом ростверка и производится заливка бетонной смеси в опалубку под ростверк. Для удаления из заливаемой смеси воздушных мешков используется глубинный вибратор.

Для полного высыхания и набора необходимой прочности такому фундаменту понадобится не меньше месяца. В этот период его необходимо защищать от пересыхания накрыв гидроизоляционным материалом.

Винтовые сваи

Винтовые опоры просты в монтаже, недороги. После их установки можно сразу приступать к строительству. Недостатки — неустойчивость к коррозии, сильное охлаждение на морозе. В частном домостроении используют винтовые опоры:

Можно изготовить сваи своими руками или приобрести готовые. Их устанавливают вручную, мотобуром или гидравлическими машинами.

1. Размечают положение свай на местности, выкапывают небольшие ямки.
2. Начинают монтаж с угловых опор, вставляя в приготовленные лунки. Соблюдают строгую вертикальность.
3. После погружения сваи на нужную глубину площадку вокруг нее уплотняют, выравнивают верхние части труб, внутренние полости армируют и заливают бетоном М300.
4. Приваривают оголовок, покрывают поверхность металла антикоррозионными составами.
