Виды и узлы строительных лесов из металла
При строительстве дома из камня, строительных блоков, больше подходят металлические леса. Они способны вынести любые нагрузки. Менее популярны они только по той причине, что в многих регионах древесина по-прежнему самый дешевый вид стройматериалов. Второй момент, который часто является решающим, — разобрав деревянные строительные леса, доски можно пустить в дело — использовать в дальнейшей стройке. А части металлических должны пылиться в сарае.
Но и у металлических строительных лесов есть плюсы. В разобранном состоянии они не занимают много места. Владельцам деревянных домов все равно периодически приходится их использовать: сруб требует ухода, так что раз в два-три года леса нужны. Практичнее в этом случае металлические, а не деревянные. Они проще в сборке, долговечнее и прочнее.
Все металлические строительные леса имеют одинаковую форму — вертикальные стойки, соединенные перекладинами и укосами. Отличается только способ крепления частей между собой:
Штыревые леса. Называются так из-за того, что перекладины со стойками соединяются при помощи штырей. На стойках приварены отрезки трубы или диски с перфорацией, а на перекладинах — загнутые штыри. Собирается такая система очень просто, выдерживает большие нагрузки. Очень просто реализуются штыревые строительные леса для зданий простой формы, обходы эркеров и выступов — гораздо сложнее. Принцип соединения штыревых лесов Хомутовые. Для стоек и перекладин используются трубы круглого сечения, которые скрепляются между собой при помощи хомутов специальной конструкции. Система получается очень мобильной и подвижной, можно легко обойти любые криволинейные фасады. Минус — ограниченная грузоподъемность и высота (по ГОСТу — не выше 40 метров).
Хомутовые леса — быстрый монтаж/демонтаж Рамные. Из круглой или прямоугольной трубы свариваются рамы одинакового размера. Соединяются они между собой поперечными трубами и укосинами. Имеют модульное строение, легко наращиваются как в высоту, так и в длину. Имеют определенный шаг по длине — 1,5/2/2,5/3 метра, по высоте одна секция обычно составляет 2 метра, стандартная глубина — 1 м. В некоторых рамах предусмотрены колеса — для более легкого передвижения по ровной поверхности. Соединение элементов флажкового типа — на раме приварены штифты с прорезью, в которую вставляется флажок. В поперечинах и укосах сделаны отверстия. Элементы надеваются на штырь, фиксируются при помощи флажка. Наращиваются вверх секции при помощи соединительных труб меньшего диаметра, приваренных к стойкам рам с одной стороны
При таком способе важно идеально подобранные размеры труб, чтобы не было люфта. Рамные леса — принцип крепления поперечин и укосин Клиновые
При общей схожести конструкции отличаются формой соединения
На сойках с определенным шагом (обычно 2 метра) приварены диски с перфорацией. На перемычках с обоих концов вварены специальные замки типа «волчья пасть». Замки фиксируются на диске при помощи клина особой формы. Такие леса соединяются и разъединяются быстро, имеют высокую мобильность, могут использоваться на фасадах сложных форм.
Клиновые леса стойки и поперечины соединяются при помощи клиньев и замков специальной формы
При общей схожести конструкции отличаются формой соединения. На сойках с определенным шагом (обычно 2 метра) приварены диски с перфорацией. На перемычках с обоих концов вварены специальные замки типа «волчья пасть». Замки фиксируются на диске при помощи клина особой формы. Такие леса соединяются и разъединяются быстро, имеют высокую мобильность, могут использоваться на фасадах сложных форм.
Клиновые леса стойки и поперечины соединяются при помощи клиньев и замков специальной формы
При самостоятельном изготовлении металлических строительных лесов чаще всего делают штыревые. Они реализуются проще всего, правда, хороши они только на прямоугольных фасадах, для обхода более сложных форм, приходится доваривать дополнительные трубки.
Хранение и применение козлов
Воспользовавшись нашими рекомендациями, как сделать козел, вы создадите устойчивую конструкцию, и порезать на ней дрова будет одно удовольствие. Также можно посмотреть готовые эскизы, фото- и видеоматериалы в интернете.
Не менее важным является правильное применение козлов. Не стоит на неё нагружать слишком массивные и тяжелые бревна.
Складная конструкция козлов подходит для распила дров с применением ручной пилы или бензопилы. Это приспособление просто незаменимо в приусадебном хозяйстве для заготовки дров и печных поленьев, чтобы растопить печь, мангал или камин в доме.
Зачем состаривают дерево?
Мебель под старину не встретишь в каждом доме. Ее следует использовать там, где это уместно. Дизайн помещения должен быть продуман в соответствующем стиле, чтобы изделия под старину выглядели достойно.
Обычно, процедура состаривания дерева выполняется с определённой целью, а именно:
- Удовлетворить вкус обитателей жилья.
- Сэкономить деньги на антикварных вещах. Намного дешевле купить недорогую мебель и состарить искусственно.
Используя определенные методы состаривания древесины, можно получить эксклюзивные вещи.
Обрабатывается как полностью всё изделие, так и отдельные его части
Особое внимание следует уделить таким предметам, как комоды, буфеты, полки для книг, зеркальные рамы. Их старят чаще всего, поскольку сложно представить без этих предметов интерьер в винтажном стиле
Основные требования к помещению
Содержание коз — дело несложное, потому что эти животные достаточно неприхотливы. Они могут жить по соседству с другим скотом и отлично уживаются рядом с птицей.
В тёплых климатических регионах в весенне-осеннее время козы вообще не нуждаются в сарае, достаточным условием содержания будет навес в защищённом от сквозняка месте. На зиму их нужно перевести в более капитальное строение, где минимальная температура не опускается ниже 8 градусов тепла.
Строить сарай для коз отдельно или выделить им закуток в общем помещении — дело хозяйское. Экономически выгодно, когда вся скотина находится в одном корпусе, разделённом крепкими перегородками. Но всё же, если есть такая возможность желательно построить самостоятельный козлятник.
Его размер определяется исходя из планируемого количества особей. В идеале каждое взрослое животное должно иметь своё место. Это может быть клетка или загон.
Допускается совместное содержание взрослых коз. В сарае необходимо предусмотреть отдельное содержание котных самок, козлов и молодняка. Это условие предотвратит конкуренцию, конфликтность, даст возможность планировать размножение животных и убережет козлят от негатива старшего поколения коз.
Козы адаптируются и к жаркой погоде, и к холодам, но не переносят сырости, поэтому помещения сарая должны быть сухими и достаточно тёплыми. При правильном строительстве козлятник не требует установки системы отопления, потому что животные сами нагревают воздух до 8-10 тепла. Кроме этого, предусмотрите попадание внутрь солнечного света, проведите электричество и продумайте систему вентиляции.
К сараю рекомендуется пристроить загон для выгула животных при условии температурного режима на улице от 12 градусов тепла и выше. Кормить коз можно в нём же.
Расчеты и материалы
Купить козлы, как складные, так и обычные, можно практически в любом специализированном магазине. Но они чаще всего имеют основу из алюминия и стоят достаточно дорого. Намного проще и дешевле сделать козлы для дачи своими руками. Это сравнительно простая конструкция, требующая наличия минимума столярных навыков от изготовителя. Кроме того, самодельные козлы не влетят вам в копеечку, их можно легко адаптировать под нужный вам строительный объект, да и в дальнейшем им тоже легко найти применение при желании.
Козлы из магазина
Собрать как металлические, так и деревянные козлы можно самостоятельно. Но мы все же рекомендуем остановиться именно на деревянном варианте. С древесиной намного проще работать, да и дешевле.
Один из первых этапов работ — проектирование и создание чертежа. Настоятельно рекомендуем не выполнять все работы «на глаз» — очень легко допустить ошибку, из-за которой конструкция у вас получится кривой и неустойчивой. Ну, или вообще не получится. Поэтому набросайте на листке бумаги подробный чертеж с указанием всех размеров, сразу же пропишите, сколько крепежа вам потребуется и сколько нужно основного материала. Также чертеж наглядно позволит увидеть, как будет выглядеть готовая конструкция.

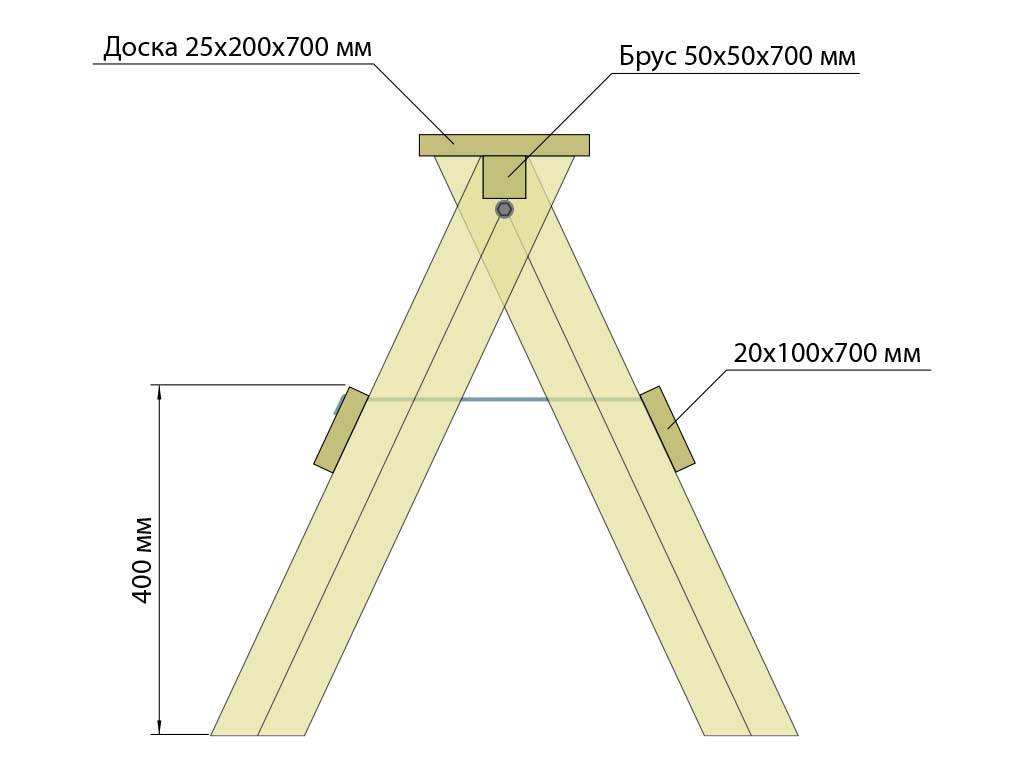

Простой чертеж складных козел
На первом этапе важно определиться с высотой будущих козел. Обычно ее выбирают в зависимости от роста человека
Традиционно высота варьируется в пределах 75-95 см.
Определиться с высотой поможет и ваш любимый рабочий стол или верстак. Если у вас такой имеется и вы за ним часто работаете, чувствуете себя комфортно, то можете измерить его высоту и сделать козлы точно с такими же параметрами.
Универсальные козлы
Ножки-опоры у козел обязательно собираются под определенным углом относительно друг друга. Это позволит увеличить устойчивость конструкции. Возьмем стандартный вариант с углами 65 и 80 градусов. На основе высоты и углов наклона ножек уже можно рассчитать параметры остальных деталей. Таким образом получается, что для одного козла понадобятся:
- ноги длиной 95 см — 4 шт;
- верхняя опорная перекладина 90 см — 1 шт;
- распорки — по 2 на каждую сторону.
Кроме этого, не забудьте купить крепеж. Это болты, гайки, шайбы и саморезы. Эти элементы позволят собрать надежную конструкцию. Гвозди использовать не советуем — соединения с ними менее надежны и прочны, чем с саморезами. Гайки и болты понадобятся для соединения складывающихся ног.
Древесину для козел можно купить в ближайшем строительном магазине, но вполне можно посмотреть на своей дачи всяческие обрезки. Скорее всего, они у вас есть, если вы уже выполняли какие-либо строительные работы. Доска подойдет размером 100х30 мм.
Не используйте для создания козел древесину с явными дефектами
Приспособление для колки орехов
Известны разные способы для раскалывания орехов:
- зажать в двери;
- расщепить ножом;
- разбить молотком.
Чтобы сохранить ядро ореха при этих способах, надо приложить немало усилий.
Кухонный аксессуар, показанный на ютуб-канале Creates DIY, сделанный из дерева, упрощает процесс колки орехов и сохраняет целым ядро ореха.
Такое приспособление собирают из распиленной доски без гвоздей и саморезов, а детали скрепляют клеем.
Обрезок доски для самоделки
Прежде всего, на доске размечают 8 прямоугольников для будущего приспособления.
Доска с разметкой
По отметкам вырезают 8 заготовок и выкладывают из них восьмиугольник. Сверху каждую заготовку маркируют.
Отметка на элементах восьмиугольника
Боковые стороны всех элементов восьмиугольника срезают под 22,5 градуса.
После обработки элементов приспособления наждачной бумагой их соединяют клеем Момент в восьмиугольник.
Склейка элементов восьмиугольника
Чтобы восьмиугольник выглядел более эстетично, уменьшают толщину элементов в склеенной конструкции, а затем шлифуют.
Вид восьмиугольника после обработки
Подготовленный восьмиугольник накладывают на обрезки фанеры, отмечают карандашом и вырезают дно для будущей конструкции. На клей Момент дно приклеивают к восьмиугольнику.
Приклеивание дна к восьмиугольнику
Внутрь восьмиугольника вклеивают деревянную перегородку.
Вклейка перегородки
Отдельно из дерева изготавливают два силовых элемента: основание с прямоугольным отверстием и ручку, которая свободно входит в отверстие основания.
Дополнительные элементы конструкции
Завершается изготовление приспособления для колки орехов приклеиванием силовых элементов.
Вид приспособления для колки орехов
Орех раздавливается благодаря давлению на него ручкой силового элемента. Внутри приспособления два отсека. В одном отсеке собирают скорлупу от орехов, а в другом отсеке лежат орехи, которые надо расколоть.
Пользование приспособлением для колки орехов
Видео про изготовление приспособления для колки орехов из обрезка доски:
Как сделать складные строительные козлы
А теперь наглядно посмотрим, как на даче можно собрать простые складные строительные козла. Ниже — один из примеров. В зависимости от ваших пожеланий и возможностей вы сможете сделать более простые или более сложные варианты (видео представим ниже).
Шаг 1. Первым делом подготовьте все необходимое и обработайте древесину. Можно пройтись по ней специальной машинкой или же наждачной бумагой.
Обработайте древесину
Шаг 2. Теперь размечайте материал, используя маркер и рулетку, а также уголок: нам нужно заготовить все детали.
Выполните разметку
Шаг 3. Распилите доски так, чтобы получились детали для будущих козел в нужном количестве.
Распилите доски на отрезки нужной длины
Шаг 4. Возьмите дрель и сверлом диаметром 10 мм просверлите две ноги-доски сразу. Это отверстие на расстоянии 15 см от верхних торцов досок будет местом соединения складных ног козла.
Сделайте отверстия для соединения двух ног
Шаг 5. Теперь можно сделать соединительный элемент. Подойдет длинный болт диаметром 10 мм. Либо, как в данном случае, можете отрезать от стального прута 10 см и сделать такую заготовку крепежа. Нужно два таких отрезка прута — для каждой пары опор.
Отрежьте кусок металлического прута
Шаг 6. Вставьте отрезок прута в ранее приготовленные отверстия, соедините доски.
Соедините доски отрезком прута, продев его через отверстия
Шаг 7. С обеих сторон прута наденьте шайбу и навинтите гайки, чтобы получить надежное соединение двух опорных ног.
Закрепите ноги гайками и шайбами
Шаг 8. Поставьте опоры на пол, возьмите строительный уровень и «откройте» ноги так, чтобы получился угол в 65 градусов.
Выставьте ноги под углом в 65 градусов
Шаг 9. Теперь сделайте разметку угла спила нижней части ног. Нам нужно, чтобы они стояли на полу не уголками, как сейчас, а всей плоскостью со стороны торца. Сверху также размечаем, сколько лишнего нам нужно отрезать от доски, чтобы получить ровный срез.
Сделайте разметку угла спила нижней части ног
Шаг 10. Выполняем срезы, ориентируясь на разметку из пункта 9.
Пилим нижнюю частьПилим верхнюю часть
Шаг 11. На верхних частях ног сделайте разметку выпилов шириной 30 мм, глубиной — 60 мм.
Сделайте разметку выпилаСделайте разметку выпила
Шаг 12. Временно раскрутите ноги и сделайте распил по разметке, нанесенной в пункте 11.
Сделайте выпил в верхней части ног для верхней опорной доски
Шаг 13. Снова соедините ноги при помощи крепежа (болта, прута). В соединенном варианте выпилы должны «смотреть» друг на друга.
Снова соедините ноги
Шаг 14. У вас должно получиться две пары складных ног. Положите их друг напротив друга как показано на рисунке, а сверху поместите перемычку как показано на рисунке. Прикрутите ее саморезами к «внутренним» ногам (тем частям складных опор, что находятся ближе к середине).
Прикрутите верхнюю перемычку
Шаг 15. Точно так же поступите и со второй перемычкой, расположив ее ниже первой.
Прикрутите нижнюю перемычку
Шаг 16. Повторите то же самое, только перевернув конструкцию. Прикручивать перемычки в этот раз нужно ко «внешним» ногам-опорам!
Прикрутите остальные перемычки
Шаг 17. Раскройте козлы и соедините при помощи стропы или цепочки внатяг нижние противоположные перемычки. Это будут ограничители, которые не позволят козлам случайно разъехаться во время использования.
Закрепите стропу-ограничитель
Шаг 18. Сверху в подготовленные в пунктах 11-13 выпилы поместите верхнюю доску-перекладину. Чтобы сложить конструкцию, достаточно убрать эту доску, и козлы легко сложатся.
Готовые козлыТакие козлы легко складывать
Такие козлы достаточно устойчивы: на них можно не только столярничать, но при желании и выполнять какие-то работы, стоя на них. Вернее, организовав на паре таких опор рабочую площадку. Есть и более простые варианты подобных козел (например, имеющие минимум перемычек), которые подойдут только для организации временного верстака. Словом, вариантов много, как простых, так и сложных — просто решите, какой подойдет именно вам. Ниже представлены два видеоролика, где рассказано, как сделать козлы менее и более прочные.
Видео — Прочные и устойчивые складные козлы
Строительные козлы — приспособление, которое мы рекомендуем иметь каждому владельцу садового участка, тем более еще занимающегося строительными работами и благоустройством дачи. Сделать их несложно, но уж точно дешевле, чем покупать готовые в магазине. Пока вы на самоизоляции — самое время заняться их изготовлением: летом пригодятся точно!

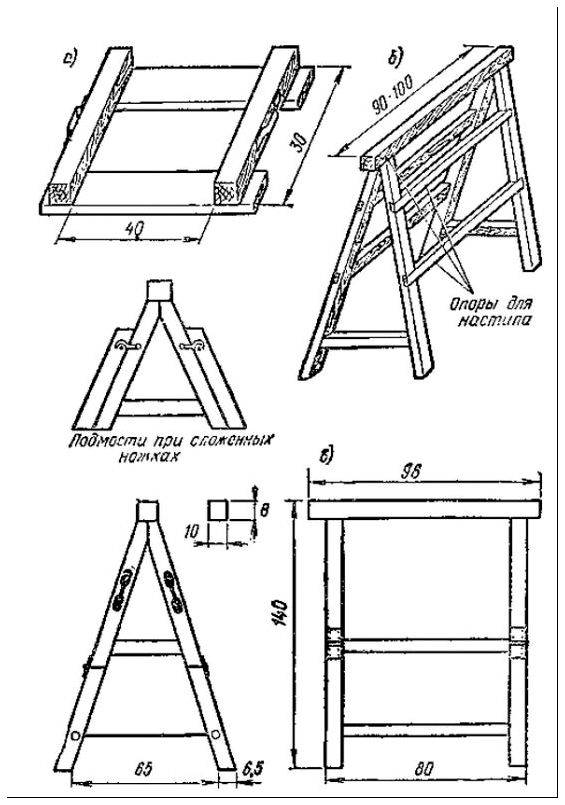

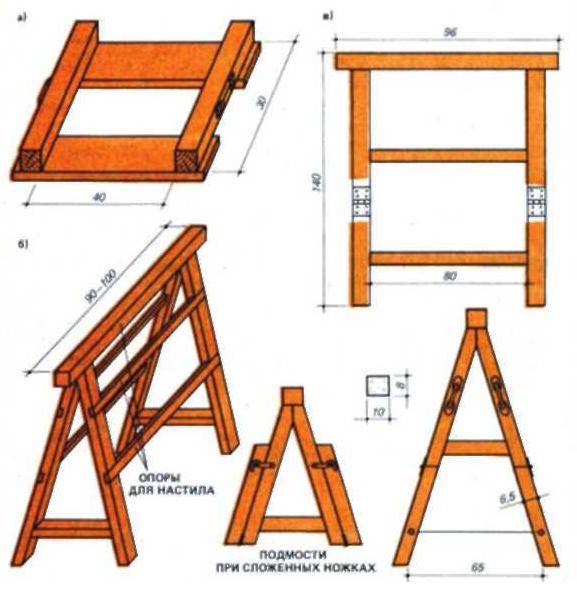

Чертеж строительных козел. Монтаж своими руками
При проведении любых работ, связанных с ремонтом или обслуживанием дома, требуется подниматься на определённую высоту. Если вкрутить лампочку можно с помощью стула, а замазать маленькую трещину с помощью стремянки, то обширные работы требуют большей мобильности.
Для перемещения на высоте создаются строительные козлы, иначе называемые подмостками. Готовые конструкции есть в строительных магазинах, но цены идут на тысячи рублей. Их проще сделать самому, и это стоит в несколько раз дешевле.
Конструкция строительных козел
Прежде чем начать изготавливать строительные козлы своими руками, выбираем материалы для изготовления. Существуют три основных материала, из которых изготавливаются козлы:
- металл;
- дерево;
- деревянно-металлическая комбинация.
Так как металлические трудны в создании и достаточно затратные по материалам, рассмотрим деревянные козлы.
После выбора материала стоит понять условия их использования. Если это стационарные или редко передвигаемые подмостки, то стоит создавать одноразовый помост. Если же козлы планируется часто перемещать, выбираем складные козлы.
Прежде чем начать столярные работы, создаём чертёж и просчитываем требуемую высоту. Стандартной для комфортной работы взрослого мужчины является высота 80–90 см.
Для готового изделия высотой 85 см, нужны ножки длиной 95 см.
Длину нужно выбирать такой, чтобы при наложении сверху доски для строительной площадки, балка выступала минимум на 5–7 см с каждой стороны, а лучше взять с запасом.
Конструкция предельно проста, в открытом состоянии напоминает букву «А», и имеет возможность использоваться как на небольшую высоту, так и с помощью двух козел на полную высоту.
Подготовка
После создания чертежа надо решить, какой длины будет площадка, и какое количество козел придётся для неё изготовить. Козлы всегда создаются от двух и больше – если накладываемая доска длинная и может проломиться посередине.

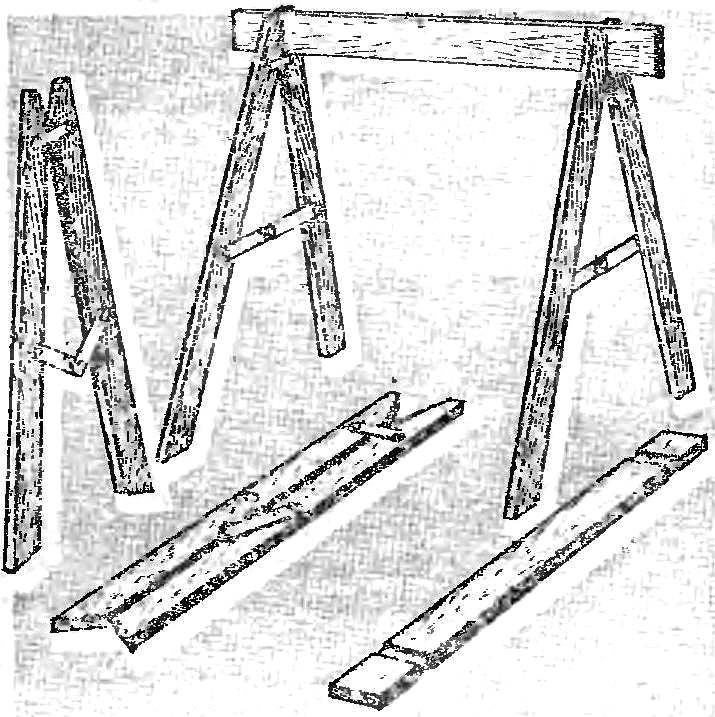

Разборные строительные козлы из дерева
Преимущество перед обычной площадкой, разборных козлов в многоразовости использования и возможности быстро достать из места хранения и использовать. При обычной постройке подмостков, используются только доски, скреплённые гвоздями.
После окончания работ их затруднительно оставить на хранение в не разобранном виде. Чтобы такие подмостки не занимали много места, их приходится демонтировать, что трудно, если они сделаны качественно.
Разборные козлы не занимают много места, есть возможность перевозить и использовать для различных нужд, кроме прямого назначения. Чтобы создать козлы, нужны две опоры.
Для изготовления одной опоры понадобятся:
- четыре доски для ножек – 0,95 м;
- доска 0,9 м для верха;
- три перекладины по 0,85, 0,77, 0,7 м.
Столярные работы
Сборка козлов проводится в соответствии с рекомендуемой инструкцией.
На ножках сделайте разметку, срежьте с двух сторон лишнее дерево, под углом 800. Разрезы должны быть параллельны.
Используйте готовую ножку, как пример, и сделайте остальные.
Проверьте, чтобы концы верхней доски, которая будет держать на себе помост, были под углом в 900.
На досках будущих распорок, с одного конца отмерьте угол в 800, а с другого в 1000. Отрежьте.
Заготовки готовы, теперь прорезается место для верхней доски. Для этого сложите две готовые ножки в такое положение, которое они будут принимать в открытом виде, прочертите угол в 900, и отрежьте. По этой ножке прорезаются все остальные.
Ножки соединяются как ножницы, в них просверливается ось вращения, в которой не до конца закручиваются болты, позволяя ножкам открываться и закрываться.
Осталось только сделать распорки между готовыми ножками, две с широкой стороны, и одна с узкой. После чего на нижние распорки закрепите стяжной ремень.
Одна опора будущей строительной площадки готова, по такой же схеме собирается вторая.
Разборные козлы — лёгкий и недорогой способ создать строительную площадку, которая достаточно долговечна, мобильна, и способна выдерживать вес взрослого мужчины, а также строительных материалов.
Для данного материала использованы изображения с www.forumhouse.ru
Другие варианты козел
Наибольшее распространение для распиловки одиночных толстых бревен цепными пилами, получили различные конструкции козел с фиксацией задней части бревна.
Именно таких, кроме крестообразных, больше всего выпускается промышленно.
Их конструкции настолько просты, что в подробных описаниях не нуждаются, все видно на фото. Такие козлы для распилки дров своими руками может сделать любой домашний мастер, мало-мальски умеющий держать в руках инструмент. Здесь главное — умение соразмерить габариты опорной площадки величине и весу распиливаемых бревен. Она может иметь и не прямоугольную форму, а то и вовсе заменена упорами. Понравилась своей простотой и минимализмом такая конструкция козел.
Или вот такой вариант, рассчитанный для очень толстых, но не длинных бревен:
И напоследок мы представим очень удачную для домашнего изготовления деревянную конструкцию, также гарантированно обеспечивающую отсутствие заклинивания пилы за счет малой ширины между упорами козел в месте распила.
В таких козлах бревно укладывается с одинаковым вылетом по бокам для устойчивости, и распиливается посредине. Далее так же поступают с полученными кусками.
Во всех случаях при самостоятельном изготовлении козел, высоту вы выбираете индивидуально, чтобы, в первую очередь, было удобно вам.
Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)
Козлы для пилки дров своими руками? Легко! Хорошие хозяева заранее заботятся о том, чтобы у них было достаточно дров в запасе на зиму. Для их заготовки у вас должен быть незаменимый инструмент всех владельцев частных домов – козлы для пилки дров.
Это достаточно простая конструкция, которая должна быть на даче у каждого, чтобы было удобно обрабатывать , делать заготовку дров и с точностью до миллиметров распиливать металлические планки или деревянные доски.
Сделать козлы своими руками достаточно просто, и с этим справится даже тот, у кого нет никаких специальных навыков.
Виды
Чтобы сделать классический вариант такого оборудования для распиловки, потребуется любой из материалов:
Несмотря на то, что конструкция сама по себе простая, козлы для распиловки можно отнести к разряду станков. По этой причине при изготовлении следует соблюсти некоторые условности, одной из которых является наличие чертежа или плана, по которому будет производиться сбор. При планировке стоит подписать все размеры, это же относится даже к самым малым деталям.
Критерии выбора
Главное, на что следует обращать внимание при сборке, это размеры. На это будет влиять:. От того, какие будут выбраны размеры, будет зависеть все потраченное на работу время
От того, какие будут выбраны размеры, будет зависеть все потраченное на работу время
Лучший вариант – сделать станок высотой от 0,9 до 1,1 м. Так, человек, который будет работать, не будет слишком сгибать спину, а руки будут расположены горизонтально. Работать будет просто, и нагрузка на спину будет уменьшена
От того, какие будут выбраны размеры, будет зависеть все потраченное на работу время. Лучший вариант – сделать станок высотой от 0,9 до 1,1 м. Так, человек, который будет работать, не будет слишком сгибать спину, а руки будут расположены горизонтально. Работать будет просто, и нагрузка на спину будет уменьшена.
Особенности использования инструментов при работе на козлах
Если вы планируете обрабатывать древесину при помощи обычной двуручной пилы, то вам обязательно потребуется надежная опора для второй. По этой причине при планировке позаботьтесь о наличии таких элементов. Доступный вариант – создание упора из лесины, что даст вам преимущество в виде установки опоры в любом месте. При использовании механизированного инструмента вроде бензопилы, позаботьтесь о крепкой поверхности на козле.
Козлы для пилки дров бензопилой обладают своими особенностями, так как есть отличия в правилах эксплуатации, которые влияют на безопасность рабочего. В этом случае вам нужно будет заранее позаботиться о месте для свободного висения материала, который будет распилен. Так вы сможете избежать зажима инструмента распиливаемым полотном.
Мобильные приспособления
Сделать приспособление мобильным, можно соорудив раскладные козлы. Но это трудоемкий и затратный в финансовом плане процесс. Вам для этого понадобятся: 4 крепких небольших бруса, труба из металла длиной 1-3 м, ограничитель, сверла для деревянных деталей.
Запустить в них основание и установить ножки. Установить ограничитель, чтобы они не разъезжались в стороны.Металлические козлы
Предлагаем ознакомиться Как сделать ликер из винограда
Наиболее прочный, устойчивый и долго эксплуатируемый вариант приспособления для распиловки древесины. Чтобы его создать самостоятельно потребуются:
- труба (уголок) диаметр которой 5,0 см – 5 штук, для основания,
- деревянный брус не более 10 см и сечением 50х59 мм,
- болгарка или ножовка,
- измерительная рулетка,
- кусочек мела,
- аппарат для сварки, болты.
Прежде чем преступить к работам необходимо подготовить эскиз будущего приспособления. После этого можно начинать подготовку основной балки, с отметками для устройства ножек и рогов.
Соединения стационарного устройства можно приварить сварным станком. В завершении на основании фиксируется брус на всю длину конструкции во избежание соприкосновения пилы и металла.
Подмостки своими руками
При желании можно устроить подмостки хоть на всю длину стены, если этого требует обстановка, взять с собой на высоту ведро, малярный инструмент, любые материалы и даже помощника. Таким образом, отпадает необходимость постоянно переносить подставку и инструмент, как в случае со стремянкой.
Но и это не все. Пара-тройка козел позволят устроить в мастерской небольшой переносной верстачок, снабдив его простейшими тисками или любым другим фиксирующим оборудованием. Это может быть и полноценный переносной стол для сборки или ремонта, порезки или раскроя, в конце концов, ничего не стоит превратить пару козлов в легкий садовый столик или столик для пикника. Чего же мы ждем? Давайте конструировать козлы.
Основные требования, предъявляемые к козлам
При изготовлении козел своими руками важно помнить, что главным в их конструкции является устойчивость и прочность
Как согнуть трубу — рекомендации и советы по проведению работ в домашних условиях
Бензиновая мотопомпа — качаем воду без привязки к розетке, основные требования к устройству
- Дровокол своими руками — механизированная подмога при заготовке дров на зиму (фото + видео)
Прочность необходима для того, чтобы выдерживать значительный вес распиливаемых бревен, а также постоянно меняющиеся, расшатывающие конструкцию силы, прилагаемые участниками распиловки дров.
По этой причине в крестообразном основании козел следует использовать брусья квадратного сечения не менее 10 х 10 см.
Далее излагается, как сделать козла для распиливания дров. Требуемые материалы:
- Деревянные брусья в сечении 10 х 10 см, длиной 110 см. Они используются для изготовления основы козел. Также подойдут гладкие, высушенные, не толстые бревна.
- 4 деревянных бруса в сечении 5 х 5 см, длиной 110 см. Они предназначены для «ног» конструкции.
- 2 бруса в сечении 5 х 5 см, длиной 35 см. Они предназначены для верхних деталей конструкции.
- 2 деревянных бруса в сечении 5 х 5 см, длиной 110 см для крепежа «ног».
- Средство «Биозащита» для обработки деталей конструкции.
На основном брусе следует сделать 12 пропилов, из которых затем вырезаются 6 пазов глубиной 2,5 см для верхних («рогов») и нижних («ног») деталей конструкции.
С помощью стамески и молотка изготавливаются пазы, в которые вбиваются отрезки брусьев для 4 «ног» и 2 «рогов и фиксируются шурупами.
Под необходимым углом спиливаются окончания брусьев, служащих «ногами», с такой целью, чтобы вся конструкция была устойчива. На этом работа по сборке основания закончена.
Сборка ножек и примерка
От качества разметки отверстия для болта зависит работоспособность приспособления. Поэтому необходима предварительная примерка по технологии:
- ножка укладывается на столик, чтобы вырез свисал над столешницей (можно использовать табурет, стул)
- опорная планка (верхняя) устанавливается в паз вертикально
- добавляется вторая ножка сверху первой (планка должна плотно прилегать к вырезам в обеих деталях)
- конструкция временно стягивается струбцинкой
Затем выполняются операции:
- размещенным вертикально угольником место пересечения ног переносится на боковую поверхность с обеих сторон конструкции
- получившиеся точки соединяются линией, которая становится вертикальной осью вращения
- угольником размечается продольная ось ножки
- в пересечении этих линий и будет центр для отверстия болта М10, являющегося шарниром соединения
Внимание: Отверстия должны быть перпендикулярны плоскости досок, поэтому необходим кондуктор. Им может служить пропил в бруске, прижатом к ножке саморезом либо струбцинкой. Если отверстие будет наклонным, ножки не смогут трансформироваться в рабочее положение
Если отверстие будет наклонным, ножки не смогут трансформироваться в рабочее положение.
Сборка ног осуществляется поэтапно:
- болт проходит сквозь одну деталь
- на него надеваются две шайбы, облегчающие вращение деревянных элементов относительно друг друга
- на резьбовую часть надевается вторая нога
- осуществляется фиксация шарнирного соединения гайкой
Результатом становится комплект из двух ног, в пропилы которых сверху легко вставляется планка опорная.
Начало работ: подготовка материала
Распускать фанеру удобнее на циркулярной пиле. Если таковой под рукой не оказалось, можно воспользоваться и ручной ножовкой, но в этом случае работа будет очень трудоёмкой и длительной. Также здесь может помочь и обычный электрический лобзик с подходящим полотном.
ФОТО: YouTube.comОбрезки фанеры распускаются по заданному размеру
Роспуск обрезков по нужной ширине
После того как обрезки фанеры разрезаны по нужной длине, требуется их распилить и по ширине. Ведь слишком широкие элементы здесь совершенно ни к чему. Это только дополнительный вес. Что же касается прочности, то, когда козелки будут собраны, они будут способны выдержать более 100 кг каждый.
Особое внимание следует обратить на технику безопасности при работе с циркулярной пилой. Не стоит подводить к вращающемуся диску руки слишком близко. При необходимости подтолкнуть деталь лучше всего воспользоваться любым обрезком доски или палкой
При необходимости подтолкнуть деталь лучше всего воспользоваться любым обрезком доски или палкой.
ФОТО: YouTube.comКогда детали будут подогнаны под нужную ширину, можно приступать к сборке
Полноценные строительные леса
Устройство традиционных деревянных лесов за долгие годы не претерпело изменений. Оно хорошо всем известно по кинофильмам советских лет и плакатам, на которых очаровательные девушки, стоя на лесах, жизнеутверждающе улыбались увлеченно работающим юношам.
Для изготовления своими руками таких лесов понадобится много пиломатериалов, достоинство конструкции заключается в том, что она выдерживает большую нагрузку, позволяет проводить работы любой степени сложности.
Прежде чем начинать собирать леса, следует заранее запастись досками толщиной 50 мм, брусками для поперечин длиной до 1 м. На первом этапе делают стойки из длинных брусков или досок, соединенных поперечинами. Леса будут особо устойчивыми в том случае, если стойки расположить под наклоном, а не строго вертикально.
В зависимости от будущей нагрузки на настил, толщины досок на нем стойки располагают на расстоянии от 1,5 до 2,5 м друг от друга и укрепляют их укосинами. Количество поперечин и укосин лишним не бывает, чем их больше, тем устойчивее получатся леса.
В последнюю очередь на бруски, расположенные по периметру стоек сверху, укладывают настил из досок, которые внимательно осматривают накануне. Настилают поверхность таким образом, чтобы не образовывались щели, зазоры в местах стыков, получалось полотно, подобное полу в деревянных избах. На таком настиле рабочие могут уверенно сосредоточиться на непосредственных обязанностях, не опасаясь провалиться. На большой высоте спокойнее работается при наличии перил, они должны быть сделаны из прочного материала без трещин, других дефектов.
Полноценные строительные козлы из пиломатериалов вполне можно сделать своими руками в короткие сроки при наличии навыков работы и минимального набора инструментов, желательно с электрической системой питания.
