Создаем проект водоснабжения частного дома от скважины или центрального водопровода своими руками: Пошагово – Обзор

Самостоятельное устройство канализации

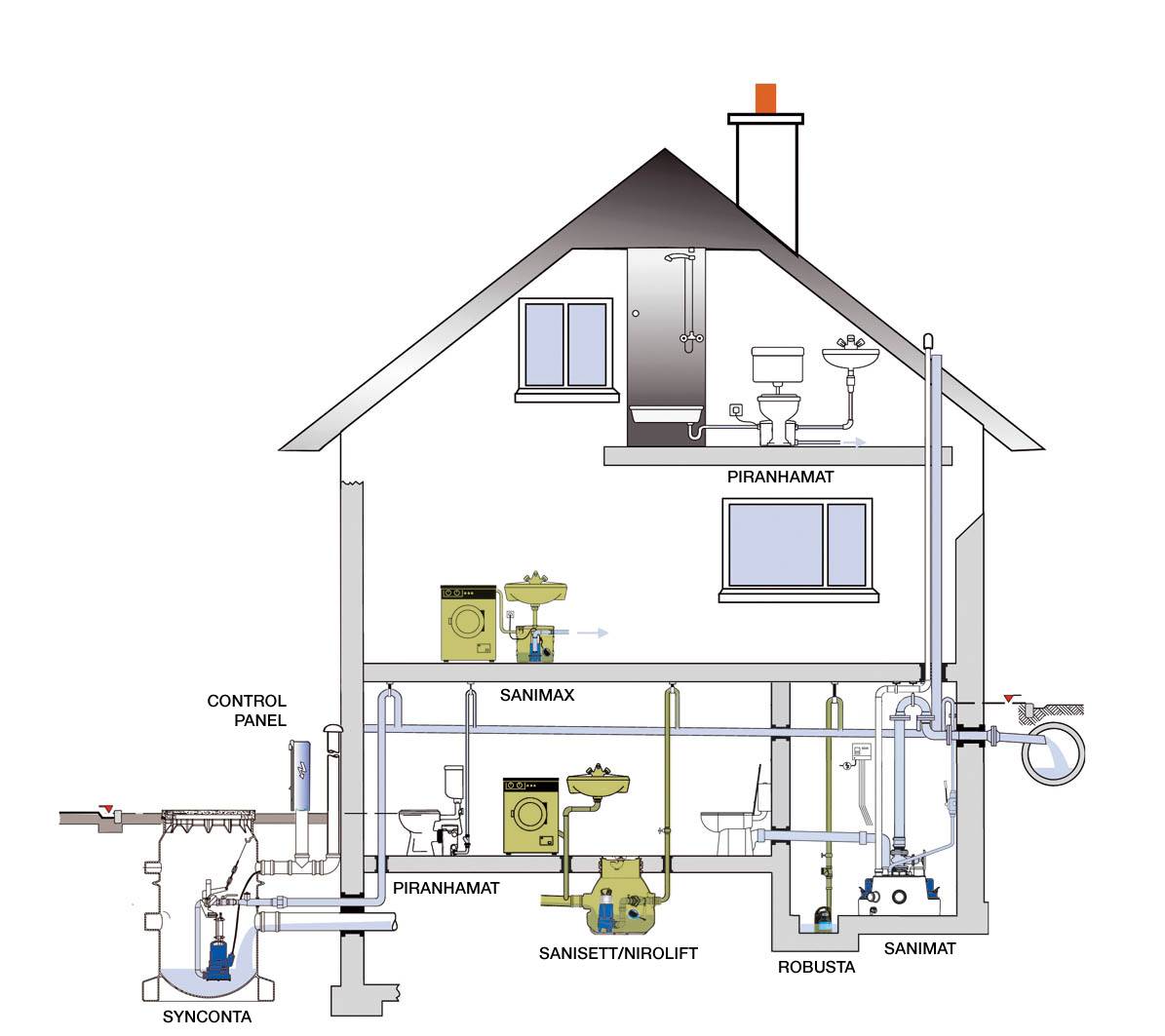

Для внутренней системы нужен:

• трубопровод
• стояк и фановая труба
• ревизии
• запорные элементы
• выпуск (соединение с наружной системой).

Первый шаг — разводка труб от каждого прибора до стояка. Диаметр трубы у ванны, душа, раковин и моек — 50 мм, у унитаза — 100 мм. У всех сантехнических приборов монтируются колена, препятствующие попаданию в помещения неприятных «ароматов» из канализации. При монтаже и крепеже трубопровода необходимо учесть уклон (примерно 3 мм на метр). Стояк выводится над коньком и накрывается решеткой. Отверстие для вывода к наружному трубопроводу не должно быть меньше, чем 30×30 см.

Внешняя часть канализации состоит из:

• трубопровода
• колодцев
• накопительной емкости или септика.

Трубопровод, расположенный выше уровня промерзания, лучше всего монтировать из чугуна. Использование материалов из пластика допускается при закапывании ниже уровня промерзания. В систему без насоса трубопровод укладывается с уклоном

Важно, чтобы отстойник или септик располагался не ближе, чем 5 м от жилого дома и 20 м (как минимум) от колодца с питьевой водой. Кроме того, необходимо обеспечить свободный подъезд машины ассенизаторов

Размер ямы для септика должен быть больше, чем емкость (чтобы можно было создать бетонную подушку на дне). При этом горловина емкости по окончании работ должна расположиться немного выше уровня грунта. Пространства между септиком и стенками ямы засыпаются цементно-песчаной смесью и утрамбовываются. После присоединения к септику труб и проверки герметичности и функциональности все траншеи засыпаются.

Систему для сбора талой и ливневой воды удобнее монтировать отдельно. Это позволит не увеличивать объем септика. Кроме того, талая и дождевая вода намного чище, чем бытовые стоки, поэтому ее можно использовать для технических нужд (например, полива).

Сначала нужно произвести на поверхности разметку и выкопать траншеи под отводы и трубы (с учетом уклона), а так же ямы под дождеприемники. Траншеи под отводы бетонируются, на дно траншей под трубы устраивается песчаная подушка толщиной 10 см. Водосборники обязательно оснащаются воронками, которые закрываются сетками. Все элементы ливневой системы соединяются.

Стоимость подключения системы канализации частного дома к общей сети зависит от стоимости оформления всех необходимых документов, объема материалов и их вида, стоимости работ подрядчика по монтажу. В зависимости от региона, общая сумма варьирует в пределах 50−150 тысяч рублей. Стоимость автономной системы может составить от 500 тысяч до 1,5 миллиона рублей. Чтобы сэкономить, можно сооружать одну систему на несколько домов.

https://youtube.com/watch?v=4IbYUyWsWV8

Внутренняя разводка и монтаж

Монтаж труб внутри дома – важный и ответственный этап. Монтаж труб реально сделать своими руками, но только с учетом конструктивных особенностей разводки труб внутри дома.

Сделать правильную разводку труб – значит упростить себе жизнь в дальнейшем. При правильно разводке для любой трубы уменьшается опасность разрушения, ее ремонт требуется крайне редко, а полезная отдача улучшается.

Существует два основных типа разводки систем водоснабжения в частных домах. Бывает разводка:

• параллельная;
• последовательная.

Параллельная разводка лучше подходит для крупных домов, где трубы расходятся по множеству удаленных друг от друга помещений. Последовательная подойдет для зданий квартирного типа, где санузлы расположены компактно.

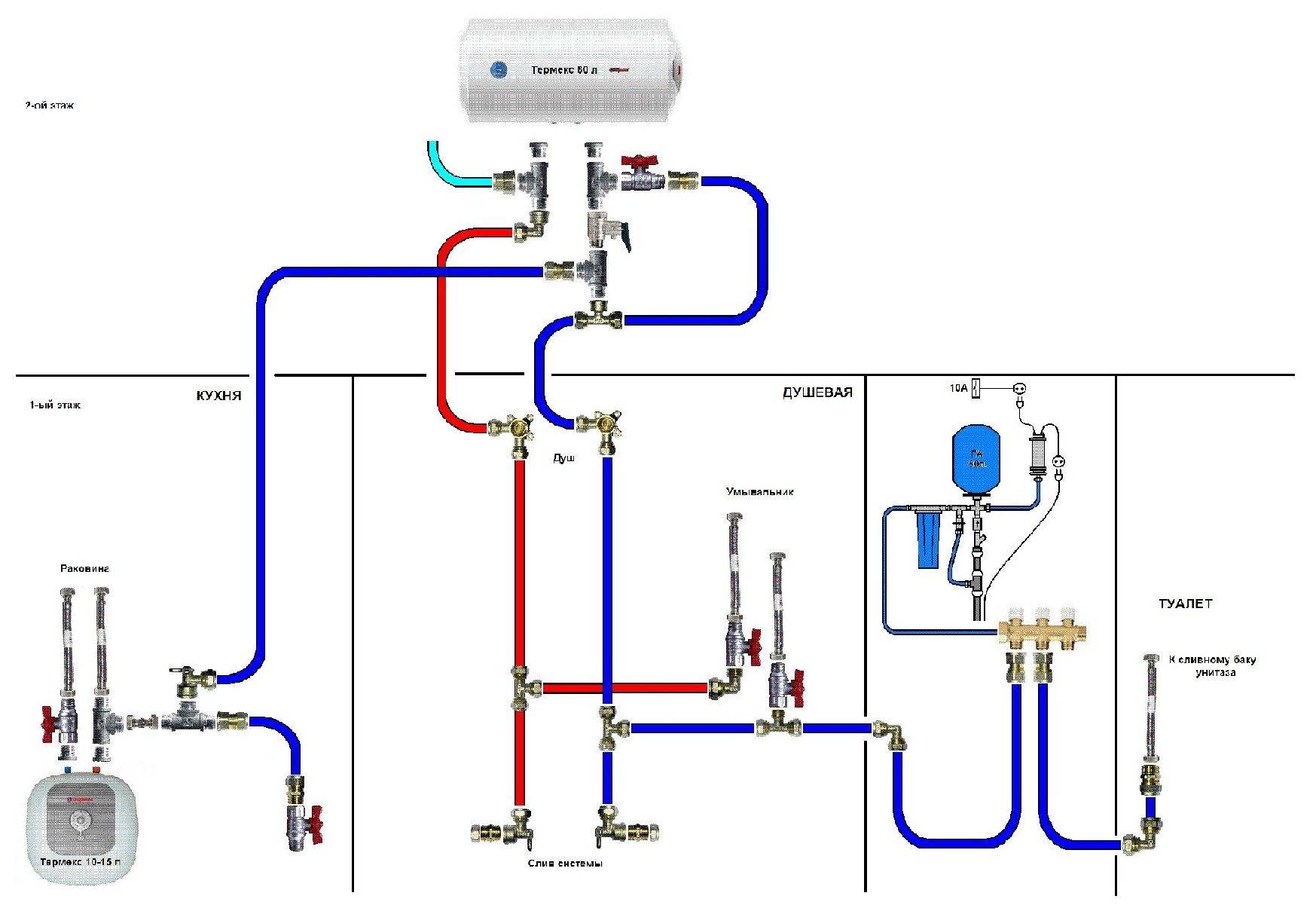

Монтаж по параллельной схеме

Параллельная схема прокладка труб предусматривает монтаж множества веток, диаметр которых равняется минимальным значениям, а именно, не превышает отметку в 30-40 мм кроме редких случаев.

Малый диаметр трубы положительно играет на экономии средств. Дело тут в том, что параллельная разводка предусматривает необходимость сделать множество параллельных веток подачи воды. Каждая ветка обслуживает свое конкретное направление. На ветку приходится один-два узла.

Ветки изолированы друг от друга, ввод осуществляется в бойлерной, где их подключают к готовому коллекторному выходу. На каждом выходе смонтированы краны, позволяющие отрезать любую трубу от снабжения.

Подобная схема позволяет сделать максимально безопасный и автономный трубопровод. Каждая труба действует отдельно, поломка на любом участке легко локализируется.

Но в то же время параллельная схема разводки, даже с учетом того что диаметр труб для нее необходим минимальный, требует существенного наличия средств, ведь каждую ветку нужно проложить, а это стоит денег.

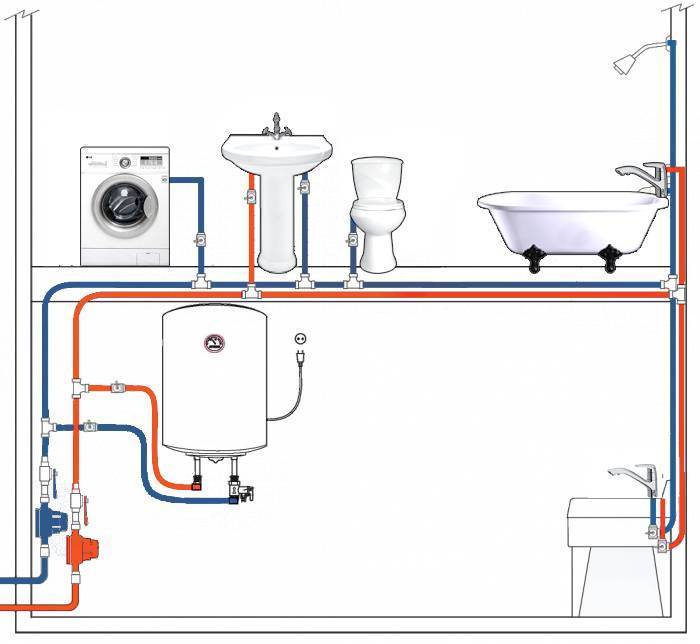

Монтаж по последовательной схеме

Последовательная схема предполагает несколько иной подход. В ней есть одна или две базовые трубы, диаметр которых начинается от 80 мм. Эти трубы являются своего рода кластерами, они проходят по всем помещением с санузлами.

В месте расположения санузла от главной трубы отводят ветку поменьше, чей диаметр рассчитывают в зависимости от потребности в воде того или иного прибора.

Чем больше диаметр, тем больше воды получит узел. Последовательная схема – более традиционный вариант. По такой же системе собирается канализация.

Крупный диаметр труб несколько повышает их стоимость, однако такой подход все же дешевле параллельного, так как в итоге вы экономите на длине труб.

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

• уложить их ниже глубины промерзания грунта;
• закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Общие советы по монтажу и полезное видео

Система водоснабжения частного дома довольно сложна, и должна выполняться в соответствии с требованиями СНиПов и санитарных норм. Поэтому, прежде чем приступить к монтажу внутридомового водопровода своими руками, следует внимательно ознакомиться со всеми рекомендациями и составить подробный план-схему. Если же вы не уверены в собственных познаниях, то имеет смысл обратиться за консультацией к специалистам.

В целом же создать систему водоснабжения для частного дома вполне возможно своими руками. Так возможно сэкономить значительные финансовые средства, которые иначе пришлось бы заплатить специалистам-водопроводчикам.

Этапы устройства канализации в частном доме

Если бы вы хотели самостоятельно провести монтаж канализации в частном доме, подключившись к центральной системе, то следует предпринять следующие шаги:

1. необходимо воспользоваться услугами геодезиста для составления ситуационного плана вашего участка, включая план самого дома и разметку пути, по которому будет проложена канализационная линия;
2. оформите в соответствующей организации заявку на разработку технических условий отвода сточных вод на вашем участке;
3. данные технические условия должны быть переданы специалистам по проектировке, которые разработают проект по вводу в центральную систему канализации. Готовый проект необходимо отдать на утверждение архитектору и в службу водоканала;
4. архитектор должен выдать разрешение на проведение работ конкретной организацией;
5. необходимо также получить согласие ваших соседей на проведение вблизи их жилищ работ по подключению к центральной канализации;
6. если в процессе работ предусмотрено разрушение дорожного покрытия (в случае прохода трассы через него), то необходимо получить соответствующие разрешения в автоинспекции, а также в дорожно-эксплуатационной службе;
7. перед тем, как вводить линию в действие, необходимо предупредить эксплуатационную службу водоканала;
8. по завершении работ монтажа канализации эксплуатационная организация должна принять готовый проект и подписать с вами договор, регулирующий прием от вас сточных вод.

При укладке канализационных труб следует помнить, что труба должна пролегать на глубине 1200мм от дома, а наклон должен составлять приблизительно 5 мм на одни погонный метр.

Ливневая канализация – подключение к городской ливневой сети

Многие владельцы частных коттеджей хотели бы отводить со своих участков дождевую воду совместно с бытовыми стоками. Технически это совершенно несложно, однако направлять дождевую воду в канализационные колодцы строго запрещается.

Такой способ может легко привести к переполнению колодца, благодаря чему большое количество нечистот выйдет наружу. Поэтому, для освобождения участка от скопившейся дождевой воды необходимо осуществлять не только монтаж канализации в частном доме, но и  подключение к центральной или городской ливневой канализации. Так как ливневая канализация обладает гораздо большей пропускной способностью, то и потоки дождевых вод не создадут для нее чрезмерной нагрузки. Труба с дождевыми стоками может вести напрямую в коллектор.

Имейте в виду, что при сильных ливнях вода может пойти по сточной трубе обратно, поэтому подключаясь к центральной системе ливневой канализации, необходимо установить и обратный кран.

Монтаж автономной ливневой канализации в частном доме

Наиболее практичным способом является устройство на участке специальной ямы с резервуаром для стока дождевой воды. Подобная система может использоваться и в качестве локальной канализации для дачи. Резервуар находится в почве, а потому происходит естественное охлаждение, препятствующее размножению бактерий. Затем прокладывается водосток, по которому дождевая вода с крыши дома будет попадать в резервуар. Желательно также поставить специальную решетку, которая будет работать в качестве фильтра и не пускать в резервуар листья, ветки и прочий мусор.

Накопившуюся в резервуаре воду можно затем использовать, например, для полива.

Укладка трубопровода

Последний этап водоснабжения частного дома от колодца – проводка трубы от точки водозабора в жилище. Сначала нужно выкопать траншею, на дно которой выкладывается песок и щебень. На полученную «подушку» располагают трубы.

Важно! Не рекомендуется использовать для скважин (особенно питьевых) вибрационные модели насосов. Такое оборудование не является целесообразным, так как в процессе эксплуатации способствуют засорению фильтра

В скважине с простым вибрационным насосом со временем уменьшается количество воды, поступающей из нее.

Утепление трубопровода

Трубы в обязательном порядке нужно утеплить. Достичь необходимого результата можно с помощью специального теплоизолятора. Также довольно популярный метод утепления трубы – прокладка ее вместе с электрошнуром, который осуществляет активный обогрев коммуникации. Лучший вариант – использование двухжильного кабеля. Для дополнительной теплоизоляции и защиты на трубопровод надевают гофру.

Греющий кабель

Далее, кабель насоса подключается к электрощитку в жилище. Заводить трубы в дом рекомендуется через подвальное помещение. Специалисты советуют избегать при прокладке труб изгибов.

Система очистки воды

После проводки трубы в дом необходимо провести разводку труб. На этом оборудование водопровода частного дома заканчивается. Безусловно, существуют варианты водоснабжения, которые выполняются без защитного гидроаккумулятора, но специалисты советуют именно этот способ.

А какие советы предложите вы, чтобы водопровод от скважины прослужил не один год?

Дворовая магистраль: проведение водопровода от скважины

инструменты и материалы

Для проведения водопровода на участке можно использовать разные виды труб:

1. Медные трубы – самые дорогие, но и самые надежные трубы. Материал не поддается коррозии, воздействию агрессивной биологической среды и ультрафиолетовому излучению, имеет хорошую теплоотдачу.

Металлопластиковые трубы – алюминиевые трубы, покрытые снаружи и изнутри полиэтиленом. Такие трубы чувствительны к промерзанию почвы, но устойчивы перед коррозией и солнечным излучением. Изгиб трубы на угол 90° и больше возможен только с применением фитингов.

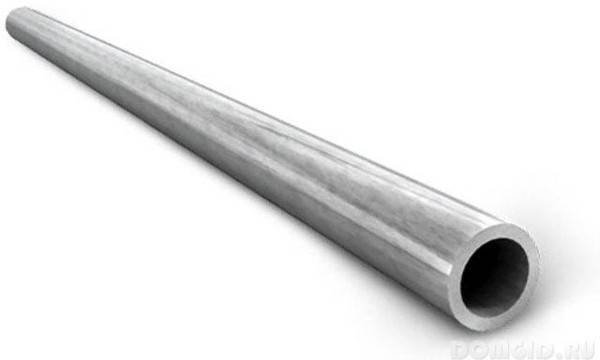

Железные трубы надежны и долговечны, однако поддаются коррозии.

Полипропиленовые трубы часто используются при монтаже водопровода своими руками. Материал имеет хорошие эксплуатационные характеристики: не окисляется, прост в монтаже, надежен и долговечен (срок службы – около 50 лет).

❝Диаметр трубопровода от скважины должен составлять 32 мм❞

Инструменты для проведения трубопровода:

1. Для монтажа стального или медного водопровода:

• разводной, газовый и гаечные ключи;

заглушки, муфты, переходники, сгоны.
Для монтажа водопровода из металлопластиковых труб:

• разводной, газовый и гаечные ключи;
• фитинги, фум-лента.

Для монтажа полипропиленовых труб потребуется паяльник с насадками.

последовательность прокладки и утепления водопровода

Трубопровод можно проложить двумя способами:

• через траншею;
• поверх земли.

В первом случае выкапывается траншея на глубине 2 метра и укладывается трубопровод.
Трубу в местах подъема надо утеплить (особенно возле фундамента). Это можно сделать при помощи саморегулирующего греющего кабеля.

❝Фундамент дома, к которому подводится водопровод, должен быть утеплен, как минимум, до глубины 1 метр❞

Если водопровод прокладывается поверху, то к трубе надо подвести греющий кабель (9 Вт/метр). Кроме этого вся труба капитально утепляется теплоизоляционным материалом – слой утеплителя не менее 10 см.

Можно использовать энергофлекс и вату. Стыки между утеплителями надо обмотать армированным скотчем – это улучшит герметизацию между слоями.

❝Труба должна быть утеплена по всей длине дворовой магистрали: от дома до скважины❞

Весь «пирог» водопровода помещают в гофрированную или канализационную трубу большого размера. Такие мероприятия позволят избежать промерзания водопровода и использовать скважину зимой.

Вместе с трубой одновременно можно уложить и питающий кабель для насоса. Лучше использовать 4-х жильный кабель сечением 2,5.

После установки насоса и прокладки водопровода к дому, надо собрать автоматическую систему водоснабжения согласно схеме.

Особенности централизованного подключения

Как показывает практика, такая схема водоснабжения имеет некоторые недостатки. В частности, в процессе эксплуатации может резко снижаться давление или изначально быть недостаточным и не обеспечивать нормальное функционирование систем. Кроме того, в самой воде могут содержаться различные добавки, в том числе и хлор. При проведении аварийного ремонта на магистрали в дом вода поступать не будет вплоть до окончания работ. Оплата осуществляется в соответствии с показаниями счетчика ежемесячно. Одним из достоинств централизованной системы является то, что при отключении электричества вода в дом будет продолжать поступать.

Рекомендации

До начала монтажных работ устанавливают крепежные детали, заканчивают все сварочные мероприятия. Если трубы лежали в помещении при низкой температуре, то их заносят на сутки в теплое место. Трубы выравнивают, далее не допуская прогибов.

Внимание! Хомуты и крюки нужны для крепежа труб к опорам либо стенам. Стояки должны иметь наружное сечение более двадцати миллиметров, для разводки на этажах – четырнадцать либо шестнадцать миллиметров. Стояки должны иметь наружное сечение более двадцати миллиметров, для разводки на этажах – четырнадцать либо шестнадцать миллиметров

Стояки должны иметь наружное сечение более двадцати миллиметров, для разводки на этажах – четырнадцать либо шестнадцать миллиметров.

Рекомендуют применять наименьшее количество соединений разборного типа.

Трубы, горизонтально проложенные, должны быть расположены под наклоном по направлению к сливной арматуре, подъем направляют к устройству для выхода воздуха, если трубы заполнят водой.

Вертикальные конструкции не должны иметь угол наклона свыше двух миллиметров на погонный метр. Если вертикальная разводка в доме, то трубы горячей воды находятся правее труб с холодной водой. Если горизонтальная разводка, то холодная вода находится под горячей водой, чтобы не допустить образование конденсата. Трубы при перепадах температуры могут деформироваться от теплового расширения, это свойство имеют полипропиленовые трубы. Трубопрокаты удлиняются, образуются протечки.

Следует правильно располагать крепления, учитывать компенсацию на данных участках системы, в местах изгибов, поворотов, змейки деформация отсутствует.

Монтаж насоса

Насос является важнейшим элементом всей системы

Рассмотрим, на какие моменты необходимо обратить внимание при его выборе:

• размеры обсадного ствола;
• глубина колодца;
• напор воды в колодце;
• приблизительный расход воды.

Станция водоснабжения
Обратите внимание! Диаметр обсадной трубы должен превышать габариты устройства примерно на 10-15%. Это необходимо для организации нормального обслуживания насоса.. При монтаже водопровода в частном доме от скважины используют глубинный насос или же поверхностный

Первый вариант подходит для участков, на которых грунтовые воды залегают на глубине от 9 и до 200 м. Вторые, соответственно, осуществляют забор жидкости с меньшей глубины (до 9 м)

При монтаже водопровода в частном доме от скважины используют глубинный насос или же поверхностный. Первый вариант подходит для участков, на которых грунтовые воды залегают на глубине от 9 и до 200 м. Вторые, соответственно, осуществляют забор жидкости с меньшей глубины (до 9 м).

Монтаж глубинного насоса

Рассмотрим более подробно процесс монтажа насоса. На первом этапе необходимо прикрепить к прибору трос, который необходим для предотвращения аварийного погружения. Затем устройство нужно снабдить обратным клапаном. После этого к насосу присоединяют водопроводную трубку, а также электрический кабель, который необходимо зафиксировать на трубке. Для этого используют обычные пластмассовые хомуты.

Следующий этап – спуск устройства в скважину. Прибор нужно зафиксировать на дистанции 1 м от дна колодца. В конце выполняется монтаж очистного фильтра на трубу, соединяющую насос и гидроаккумулятор.

Интересно: Вентиляция в подвале частного дома

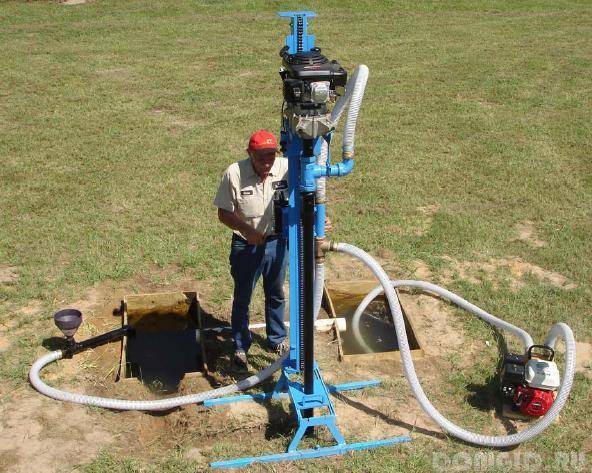

Скважина на приусадебном участке – достоинства автономного водоснабжения

Для водоснабжения частного дома могут использоваться различные источники водозабора: централизованный водопровод, колодец или скважина.

Водоснабжение частного дома из скважины имеет некоторые преимущества:

1. Автономность подачи воды. Контроль над объемами водоснабжения домовладелец устанавливает самостоятельно.
2. Высокое качество и экологичность воды. Простая и артезианская скважина имеет достаточную глубину, поэтому вода из них не содержит вредных соединений и примесей.

Экономическая эффективность. Конечно, бурение скважины и проведение водопровода к дому – удовольствие не дешевое, но со временем, эти расходы окупаются,
так как отсутствуют коммунальные платежи за использованные кубометры воды.

Первым делом необходимо определиться с типом скважины: «песчаная» или артезианская.

«Песчаная» скважина имеет глубину 40-50 метров – до верхних водоносных слоев песчаного горизонта.
Если попасть на русло подземной реки, то уровень бурения скважины можно сократить и до 15 метров.

Достоинства скважины «на песок»:

• качество воды лучше, чем в колодце или централизованной магистрали;
• скорость обустройства скважины (2-3 дня);
• пробурить скважину можно без привлечения специальной техники.

Недостатки «песчаной» скважины:

• невысокая производительность – около 1,5 м3/час;
• срок эксплуатации – до 10 лет;
• вода может содержать примеси;
• нуждается в периодической прокачке.

❝«Песчаная» скважина подойдет для сезонного водоснабжения дачи, для коттеджа или частного дома лучше обустраивать артезианскую скважину❞

Глубина артезианской скважины может достигать 200 метров – затрагивает водоносный слой известковых пород.
Бурение артезианской скважины надо обязательно согласовать, так как известковый водоносный слой считается стратегическим запасом государства.

Достоинства артезианской скважины:

• высокая производительность – около 10 м3/час;
• неограниченный запас известковых вод;
• срок эксплуатации – около 50 лет;
• высокое качество воды;
• вода подается под большим давлением.

Недостатки артезианской скважины:

• необходимость согласования проекта и получения разрешительных документов;
• высокая стоимость бурения скважины (работы должны выполняться специализированной компанией).

Выбор труб

Преимущественно используются современные пластиковые трубы ввиду надежности, легкости и удобства монтажа. Металлопластик и металл практически вышли из употребления ввиду высокой стоимости и меньшей практичности.

Разводка труб водоснабжения в доме

Для монтажа металлопластика требуется гибочное и обжимное оборудование и серьезный практический опыт. При монтаже труб из металла необходима сварка.

При помощи пластиковых труб с минимальным обжимным оборудованием, создать систему водоснабжения может каждый и своими руками.

Армированные стекловолокном или алюминием, полипропиленовые трубы отлично справятся с задачей.

Чем еще удобен пластик? После сварки (аппарат для сварки полипропиленовых труб можно приобрести или взять напрокат) и проверки давлением, пластиковые соединения не нуждаются в проверке и коррекции. Трубы можно спрятать в отделку. Не стоит забывать о температурных колебаниях и создать S образные изгибы в опасных местах во избежание прорыва труб.

Внутренняя разводка медных труб

Но если высокая цена вас не пугает, и вы готовы оплатить профессиональный монтаж, выбирайте медные трубы.

Диаметр и пропускная способность водопроводной трубы

• 25 мм 30 литров/мин.
• 32 мм 50 литров/мин.
• 38 мм 75 литров/мин.

Схемы подключения водоснабжения частного дома

Традиционным сегодня считается два основных варианта подключения дома к системе водоснабжения:

• Водоснабжение от системы центрального водопровода;
• Автономная система водоснабжения усадьбы.

Принципиальное различие двух этих систем заключается в источнике водоснабжения – для первого варианта от централизованного водопровода это врезка в существующие, проложенные под землей трубы центрального водопровода. Второй вариант это использование в качестве источника водоснабжения колодца или скважины на участке и соответственно монтаж в доме всего оборудования, необходимого для работы водопровода.

Схема подключения от центрального водопровода в обязательном порядке требует разработки проекта подключения водопровода к центральной водопроводной сети. При такой схеме подключения необходимо получение разрешений на врезку, разработка проекта, установка необходимых приборов учета воды и согласование с организациями, имеющими на трассе прокладки труб подземные коммуникации.

Для автономной системы создание проекта подразумевает проведение расчета необходимого оборудования и материалов, учета особенностей грунтов, качества и количества воды и просчет затрат на проведение работ.

Для подключения к центральному водопроводу потребитель получает:

• Постоянный и стабильный напор воды в водопроводе;
• Качественную водопроводную воду, отвечающую санитарным стандартам качества;
• Возможность установки только сантехнических приборов и прокладки труб;

Вместе с тем, подключение к центральному водопроводу требует прохождения ряда бюрократических процедур и трату большого количества времени для получения разрешения и согласования проекта в инстанциях. Однако, как показывает практика при подключении в системе центрального водопровода составление проекта и вся бюрократическая волокита с успехом может быть выполнена проектными бюро, которые занимаются проектированием инженерных систем.

Создание системы автономного водопровода позволяют:

• Обеспечить дом водой независимо от наличия централизованного водопровода;
• Существенно сэкономить в будущем на плате за воду;
• Оградить себя от бюрократической волокиты, поскольку автономный водопровод не требует согласования проекта с водоканалом и прочими организациями.

Составляющие системы водоснабжения

Бывает несколько видов проектов водоснабжения. Круглогодичное и сезонное.

Последнее используется только в летний период.

Если летняя система может быть разборной, то круглогодичная – уже капитальная, без возможности разобрать ее с сохранением работоспособности.

Сюда входит сам трубопровод с необходимыми комплектующими. В зависимости от источника, разнообразные системы подачи воды. Фильтрационные и механизмы для регулировки напора. Разнообразные водонагреватели и системы автоматизации. Все они выписаны в проект водоснабжения частного дома, цена рассчитывается от специфики оборудования. Стоимость всех этих приспособлений колеблется в зависимости от необходимой мощности, объема потребления и источника водоснабжения.

Способы прокладки – скрытая и открытая система

Трубы в системе водоснабжения могут прокладываться закрытым и открытым способом. Выбор одного из способов не влияет ни на качество соединений, ни на функциональность всей системы и зависит только от личных предпочтений.

Казалось бы, определиться несложно и закрытый способ является предпочтительней как более эстетичный и позволяющий сэкономить до 10 см полезного пространства. Почему же до сих пор при монтаже системы водоснабжения используется открытый трубопровод? Попробуем дать ответ.

Скрытая разводка позволяет прятать трубы и не портить эстетическое восприятие интерьера дома или квартиры. Скрытый способ применяют при сборке водопровода из ПП труб. Прячут контур за декоративной стеной, например, из гипсокартона, или штробят стены и заводят трубы в образовавшиеся ниши, заделывая облицовочным материалом или штукатуркой по сетке.

Недостаток метода проявляется тогда, когда возникает необходимость в ремонте или замене скрытых элементов системы — штукатурку или облицовку плиткой приходится вскрывать, а затем заново декорировать.

Кроме того, в случае повреждения и протечек проблема может обнаружиться не сразу и привести сначала к потере эксплуатационных технических характеристик конструкций, затем к затоплению помещений.

Лучше приступать к монтажу системы водоснабжения с заранее составленной схемой — иначе погрешности в расчетах или сборке приведут к тому, что придется штробить новые канавки и заново монтировать трубы.

Чтобы избежать таких сложностей, при монтаже разводки прячут только цельные участки трубы, размещая стыковочную арматуру на открытых участках. В местах монтажа запорной арматуры делают незаметные дверки. Это дает доступ при обслуживании к соединениям труб, которые являются наиболее слабыми звеньями системы.

Прокладку труб открытым способом проводят после завершения отделки. Способ предполагает ничем не прикрытую прокладку труб и элементов водопровода. Выглядит некрасиво, уменьшает полезную площадь помещения, но при этом такой способ очень удобен при обслуживании, ремонте и демонтаже элементов.

Перепланировка и перестановка сантехники в доме при таком устройстве водопроводной разводки также не вызовет трудностей.

Открытая разводка дает возможность быстро обнаружить место протечки и устранить причину поломки или повреждения элементов системы

Схемы отопления в двухэтажном частном доме своими руками

Двухэтажные частные дома – это сегодня самые часто возводимые здания. Поэтому большое количество людей сталкиваются с вопросами отопления, а точнее, выбора его схемы. Рекомендуется использовать вертикальную двухтрубную разводку или с естественной циркуляцией теплоносителя, или с принудительной.

Схема с естественной циркуляцией

Данная схема – это котел в подвальном помещении, от которого выводится стояк на чердак. Там происходит разводка труб по радиаторам, которые обычно на втором и пером этажах располагаются друг над другом. То есть, получается так, что два радиатора на двух этажах соединяются между собой и образуют один стояк, который в нижней части подключен к обратному контуру.

Поэтажное вертикальное движение теплоносителя к котлу

Понятно, что при такой схеме основная тепловая энергия будет отдана радиаторам на втором этаже. Но разница не будет значительной, поэтому ощущаться не будет сильно.

Схема с принудительной циркуляцией

В данном случае надо организовать разводку так, чтобы она на каждом этаже была горизонтальной. То есть, под отопительными батареями укладываются и подающий контур, и обратный. При этом каждый радиатор соединен и с первым, и со вторым.

Распределение теплоносителя по этажам происходит через небольшой стояк, высота которого ограничена полом второго этажа. То есть, он будет продолжением подающего контура на втором этаже. На первом от него делается отвод в сторону горизонтальной разводки.

Схема отопления на двух этажах с принудительной циркуляцией

Такая схема отопления в частном доме, сделанная своими руками, неплохо будет работать и при естественной циркуляции, но подстраховаться не мешает. Циркуляционный насос равномерно произведет подачу горячей воды по контурам. Поэтому можно сделать байпас. Это обводная труба, по которой вода будет двигаться помимо насоса. То есть, такая схема может работать и как естественная. И как принудительная.

Децентрализованный источник поставки воды

Установка водопровода в частном доме начинается с любого источника, соответствующего санитарным нормам для забора воды. Колодец, скважина, озеро, река.

Самым удобным и общепринятым вариантом является колодец, поскольку при внезапном отключении электричества, а, следовательно, насоса для воды, воду все равно можно получить ручным способом. Колодец может играть дополнительную декоративную роль на участке.

Вторым по популярности является система с устройством водяной скважины непосредственно в подвале дома. Таким образом, отпадает необходимость в рытье траншей под трубы и возрастает напор воды, поскольку насосной станции нет необходимости прокачивать воду издалека, при этом провести водопровод можно прямо в частный дом.

Проблема данного метода в том, что скважина может заиливаться и ее необходимо прочищать примерно раз в 3-5 лет.

Возможности различных скважин могут отличаться по мощности, что зависит от насыщенности водоносного слоя. Стандартная ширина скважины около 10-15 см, что допускает использование погружного насоса для водоснабжения, но зачерпнуть воду из скважины невозможно.

Артезианские скважины мы не рассматриваем ввиду большой редкости данного типа источников.

Устройство артезианской скважины стоит довольно дорого, а разрешение на бурение артезианской скважины получить не очень просто, поскольку потребуется обосновать необходимость бурения именно артезианской скважины.
