Изготовление навеса из профнастила

Возведение навеса

Навес из металлопрофиля своими руками можно собрать очень просто, ведь многие производители выпускают удобные комплекты для самостоятельной сборки навесов. Такие комплекты уже практически готовы к эксплуатации и единственное что остается сделать владельцу участка — собрать конструкцию по принципу «Лего» в единую постройку.

Такие комплекты доставляют производителем или продавцом непосредственно на участок к заказчику. Достаточно легко и быстро набор деталей собирается в легкую конструкцию, которая сразу же готова к использованию. Навесы из профнастила могут быть созданы по индивидуальным размерам заказчика.

Собрать односкатный навес из профнастила очень просто даже неопытному строителю, так как в комплекте поставки в обязательном порядке есть инструкция с подробным освещением всех технологических нюансов. Еще на этапе выбора конструкции можно выбрать навесы из профнастила чертежи которых наилучше подходят к плану вашего участка.

Строго следуя инструкциям от производителя собрать каркас и навес можно очень быстро и качественно, при этом так и не столкнувшись с какими-либо проблемами.

При этом для монтажа навеса потребуется минимальный набор инструментов:

• дрель;
• шуруповерт;
• молоток;
• строительный уровень;
• несколько отверток;
• набор гаечных ключей.

Для монтажа каркаса необходимо заранее подготовить основание для конструкции. Каркас крепится к установленному основанию (например, железобетонным плитам). Затем на каркас устанавливают листы профнастила. Крепление листов к каркасу производят с помощью саморезов.

К достоинствам такой конструкции следует отнести возможность сравнительно быстрого демонтажа. В случае выполнения каких-либо работ, навес можно легко и быстро разобрать, тем самым освободив необходимое пространство.

Полезные советы

Навес из профнастила представляет собой прочную, долговечную и надежную конструкцию, которая используется в качестве защитного козырька, защиты автомобиля или для организации место для отдыха. В процессе строительства помогут полезные советы:

1. Для раскроя листа лучше всего использовать специальные ножницы по металлу. Если воспользоваться болгаркой, можно испортить защитное покрытие в месте разреза.
2. Чтобы защитить профнастил от повреждений, в период хранения листы должны быть изолированы друг от друга прокладками из дерева.
3. Перед тем, как проводить окрашивание металлического каркаса, рекомендуется покрыть его специальным антикоррозийным покрытием. Кроме того, лучше отдавать предпочтение профилю из нержавеющей стали. Это гарантирует длительный срок службы и высокие эксплуатационные характеристики.
4. При работе с кровельными саморезами стоит прикладывать минимальные усилия. Необходимо, чтобы шайба была лишь немного прижата. В противном случае она может деформироваться, что приведет к быстрому выходу из строя.

Таким образом, изготовления навеса из профнастила является несложной задачей при соблюдении всех рекомендаций

Важно произвести верные расчеты, выбрать качественные материалы и соблюдать простые правила монтажа конструкции

Разметка и устройство фундамента

Для правильной разметки фундамента потребуются:

• Разметочные горизонтальные бруски с вертикальными кольями, которые забиваются в грунт.
• Шпагат.
• Рулетка.
• Угольник.

Построение прямоугольника начинают с любой из длинных сторон. Натягивается шпагат, при помощи угольника измеряется прямой угол, затем его натягивают по коротким сторонам. Измерив необходимое расстояние, устанавливают последний шпагат. Окончательную правильность углов проверяют промером диагонали между противоположными углами. Диагонали должны иметь одинаковое значение.

Схема разметки фундамента для навеса, а также формула расчета длины диагонали

Под навес из профнастила потребуется элементарный фундамент, так как на конструкцию в процессе эксплуатации воздействуют два фактора:

Снеговая нагрузка. Таблица веса одного кубического метра снега в килограммах:

Снег свежевыпавший	80-190
Снег сырой	200-800

Ветровая нагрузка.

Самым простым способом будет выкопать яму глубиной 80 см. На дне обустроить 20-сантиметровую песчаную или щебеночную подушку, установить стойку, предварительно выровняв по отвесу, и остальное пространство заполнить бетоном. К нижней части стойки обычно приваривают опорную металлическую пластину.

Разрез фундамента с металлической квадратной стойкой для навеса

Выбор материалов для строительства навесов

Навесы, пристроенные к дому, можно сделать своими руками. Фото отображает основные этапы монтажа. Каркас сооружения часто выполняется из профилированной трубы или бруса. Подобная конструкция примыкает к стене и принимает на себя нагрузку от скопившегося на крыше снега.

Пристроенная конструкция может быть выполнена из очень прочных и массивных материалов

Кровлю обычно покрывают профлистом, шифером или оцинкованным материалом. Металл для каркасной конструкции обладает пластичностью и прочностью. Он подходит для разных стилей оформления. Подобные конструкции можно возводить своими руками.

Пристройки отличаются оригинальностью дизайна

Каркасная система из древесины замечательно сочетается с другими материалами. Дерево подходит большинству архитектурных решений. Перед использованием данный материал следует обрабатывать защитными препаратами. Все большей популярностью пользуются навесы из поликарбоната пристроенные к дому, фото которых можно посмотреть в интернете.

Поликарбонат отличается простотой сборки и разнообразием цветовой палитры

Поликарбонат пользуется следующими преимуществами:

• пластик характеризуется прочностью. Для него не страшно механическое воздействие;
• небольшой вес материала;
• поликарбонат хорошо пропускает свет;
• гибкость полотна.

Удобные конструкции из данного материала могут улучшить внешний вид основного строения и прикрыть территорию от любопытных глаз

Подготовительные работы: разработка чертежа

Для начала необходимо точно определиться с местом размещения навеса, так как это очень важно для выбора материала будущей конструкции и покрытия кровли. Лучше всего размещать их на ровной местности или возвышенности, так как там легче будет сделать необходимый дренаж

Если вы решите построить конструкцию в низине, то собирающаяся вода «заставит» вас делать дополнительную ливневую канализацию, что повлечёт за собой непредвиденные расходы.

Выбор места для строительства навеса — очень важный этап работы

Также важно сделать предварительный чертёж навеса из металлического профиля. Кроме расположения стоек, необходимо учесть сечение профильных труб

Если длина конструкции не будет превышать 6 м, а ширина 4 м, то для устройства опор можно взять трубу с сечением 60х60 мм. Для возведения конструкции больших размеров берут трубу с сечением 80х80 мм.

Предварительный чертеж навеса из профильной трубы необходим для расчёта материала

Список необходимых инструментов

Для изготовления металлического навеса вам понадобится определённый набор инструментов:

• строительный уровень;
• штыковая лопата;
• аппарат для сварки;
• рулетка;
• правило (уровень);
• дрель;
• болгарка;
• перфоратор;
• болты и шайбы;
• профильные металлические трубы;
• шурупы для кровли со специальными прокладками;
• строительный уголок;
• поликарбонат, профнастил или шифер;
• цемент, песок, средний гравий;
• фланец.

Расчёт необходимого количества профильных труб

Для возведения небольшого односкатного навеса необходимо произвести точные расчёты и составить предварительный чертёж:

1. Навес длиной в 6 м должен иметь 8 опорных металлических стоек. Для этого можно использовать металлический профиль с сечением 80х80 мм. Толщина стенок трубы должна быть более 3 мм для большей устойчивости конструкции.

   Опоры для навеса из профильной трубы должны быть крепкими

2. Одна сторона конструкции должны быть выше второй в зависимости от выбранного кровельного материала. Так, например, для поликарбоната будет достаточно угла наклона от 20 до 25 градусов.
3. Для каждой пары стоек должны быть предусмотрены конструкции усиления, называемые фермами. Они изготавливаются из равнополочных уголков или профиля с сечением 60х60 мм.

   Основной метод соединения металлических деталей — сварка

4. Обрешётку наваривают с шагом в 1 м из металлической профильной трубы сечением 40х40 мм. Такой навес может выдержать около 400 кг снега при условии, что конструкция будет установлена стационарно.
5. Для устройства стоек понадобится 8 профильных труб.
6. Для обрешётки кровли понадобится 12 профилей. В некоторых случаях владельцы домов экономят, устанавливают вместо 8 стоек всего 6. Также можно сократить количество труб для обрешётки, но специалисты не рекомендуют этого делать, поскольку это приведёт к потере жёсткости, а в будущем и к разрушению всего сооружения.

   Количество стоек должно быть таковым, чтобы в жёсткости конструкции не было сомнений

7. Основа односкатного навеса представляет собой треугольник из профильных труб, который имеет один угол в 90 градусов. Его больший катет должен равняться расстоянию, которое соответствует длине от торцевого края стойки до стены здания или до внешней стороны противоположной стойки, если навес построен вдалеке от других домов.

Односкатный навес представляет собой самую простую конструкцию

Навес из профнастила: почему именно этот материал

На вопрос, почему большинство людей предпочитают изготавливать именно навес из профнастила своими руками, можно ответить коротко – это оптимальное решение, проверенное годами. Если же разбираться подробнее, то можно выделить три основные причины.

1. Простая технология изготовления. Конструкции навесов из профнастила сложностью не отличаются – по сути, это примитивный каркас, дополненный элементами обрешетки и установленный на четыре или более опоры. Если у человека не хватает навыков работы с металлом и умения пользоваться сварочным аппаратом, то не составит никакого труда соорудить навес из профнастила на деревянном каркасе. В таком случае срок эксплуатации данного изделия будет несколько снижен – виной всему свойства самой древесины. Немного улучшить их можно с помощью антисептических и влагоотталкивающих пропиток.
2. Доступная стоимость. Что профнастил, что профильная труба не отличаются большой стоимостью. Естественно, профнастил бывает разным, и это нужно учитывать при выборе материалов – чем тоньше профилированный лист, тем ниже его стоимость и меньше срок эксплуатации. Кроме того, чем тоньше лист профнастила, тем гуще под него придется делать обрешетку – а это, опять-таки, дополнительные расходы. В общем, сэкономишь на одном, придется потратиться на другое – палка о двух концах, которая указывает на то, что лучше приобретать толстый профнастил. По крайней мере, служить он будет дольше.

3. Долговечность конструкции. Каркас, если за ним следить и периодически обновлять защитное покрытие (краску), сможет простоять очень и очень долго. В отличие от него, профилированный настил служит меньше (он сгнивает раньше каркаса), но его всегда можно заменить новым, продлив навесу срок жизни еще на пару десятков лет.

Вот это сочетание факторов и обуславливает широкое распространение навесов из профнастила в частном строительстве. Также не следует сбрасывать со счетов и другие факторы – ко всему прочему, профнастил создает надежное укрытие от дождя и снега, он длительное время способен сохранять свою окраску и первоначальный внешний вид. Кроме всего прочего, из профнастила монтируют крыши домов, что само собой заставляет применять этот же материал для изготовления навесов, заборов и крыш других построек, расположенных на придомовой территории.

Преимущества профнастила

Преимущества использования именно этого материала обусловлены несколькими факторами:

• прочностью поверхности и удобством обработки листов;

• долговечностью;

• возможностью придавать различную форму;

• широким выбором цветов, рельефа и размеров.

Основным достоинством профнастила являются его устойчивость к механическим повреждениям и воздействию внешней среды. Так листы поликарбоната повреждаются в результате обильного снегопада или града. А шифер немного не вписывается в современное оформление ландшафта участков. Навес из профилированных листов может гармонично дополнять кровлю основной постройки или быть идентичным ограждению.

Подготовительные работы по установке односкатного металлического навеса

Мы могли рассмотреть и двускатные конструкции, но цель именно этой статьи – сделать предельно практичный, простой и дешевый навес с металлическим каркасом, поэтому мы выбрали односкатное сооружение. Сделать его в 2 раза быстрее, поскольку нет необходимости в гнутых фермах, стыковке кровельного материала по центру и материалов пойдет на 30% меньше. Рассмотрим всю инструкцию пошагово и начнем с подготовительных работ.

ШАГ 1: выбираем место для односкатного навеса. Строить можно везде, где есть место, но лучше выбрать небольшую возвышенность во дворе и место с неглубоким залеганием глины, чтобы вода после дождя не скапливалась под навесом, и можно было потратить минимум средств на установление бетона под опоры. Любители Фен Шуя здесь не приветствуются, поскольку главное здесь – практичность.

ШАГ 2: выбор материалов. Мы уже его выбрали. Опоры у нас будут из металлического квадрата 40х40 мм, подобрали мы его с учетом нагрузки конструкции и возможной нагрузки ветра в 4%, также не забыли и осадки для суровой климатической зоны. Опоры рассчитаны для навеса из металла с уклоном 15-20% и размерами 4х4 метра. Крышу можно сделать из поликарбоната, но мы все же предпочли металлический профнастил, поскольку он недорогой и с ним легко работать.

ШАГ 3: расчистка площади. Мы будем использовать бетонный пол для автомобиля, поэтому территорию надо спланировать и убрать около 10 см земли для подсыпки шлаком и установки стяжки минимум 5 см толщиной. Это немало, вполне достаточно для увесистого внедорожника (в пределах разумного, до 2500 кг). Если вы хотите купить в дальнейшем хаммер или трактор – тогда ваша глубина стяжки будет не менее 12 сантиметров.

ШАГ 4: рассчитываем коммуникации. Да, вам не послышалось, вокруг навеса будут еще коммуникации. Зачем? Это просто. Во-первых, вода не будет подмывать его, не будет затекать под навес, во-вторых – это просто круто смотрится и недорого стоит. Это будут отливы в земле и водоотводы. К тому же, надо подвести электричество к навесу на всякий пожарный случай (вдруг пожарить шашлык негде будет или надо разогреть машину) и сделать выводы провода из-под стяжки или по опорам будущим.

Металлические навесы для автомобилей могут быть разных размеров, вы можете сделать его просто для машины, а можно создать парковку на 3-4 места (вдруг теща приедет в гости или одноклассники бывшие), лучше заранее это продумать, поскольку расширение будет проблематичным. По крайней мере, залить фундамент и опоры надо сразу на выбранный вами размер навеса и изготовление начинать уже после расчетов. Вроде все. Теперь мы подготовили участок, морально собрались и приняли для храбрости – можно отправляться строить.

Фотогалерея: готовые конструкции из профильной трубы

Арочный навес в виде козырька идеально подойдёт для крыльца домаДвускатный навес отлично скроет ваш автомобильАрочный навес для беседки можно изготовить из разноцветного поликарбонатаАрочный навес может играть роль козырька домаАрочный навес идеально подойдёт для загородного домаОдноскатный навес используется для обустройства парковых зонНа приусадебных участках часто можно встретить именно односкатный навес

Построить металлический навес из профильной трубы самостоятельно можно достаточно быстро, без особых усилий, если вы имеете соответствующие материалы, чертежи и необходимые инструменты. Самой простой конструкцией, которую можно возвести на территории загородного дома, является односкатный навес. Главное при этом, соблюдать все правила монтажа, точно следовать разработанной схеме проекта.

Металлические навесы – надежные, функциональные хозяйственные постройки, прочные, практичны, но визуально легкие, гармонично вписываются в ландшафт участка, не загромождают природный пейзаж. В статье разберем, в чем преимущества и недостатки конструкций из металла, из чего лучше строить, предложим примеры простых проектов, подскажем, как правильно рассчитать размеры постройки, а также ее отдельных элементов.

Приведем подробную, поэтапную инструкцию, как сделать односкатный навес из металлопрофиля своими руками, чертежи для примера выбрали со средними размерами, при необходимости их можно откорректировать под индивидуальные условия.

Определяемся с видом и размером навеса

Поставив перед собой задачу, построить навес из профнастила своими руками, нужно четко определиться с тем, как он будет выглядеть и что планируется прятать под навесом. Навесы из профнастила по своей конструкции могут быть примыкающими к дому и отдельностоящими. Примыкающий навес к дому обычно возводится над террасой или крыльцом, возможны примыкающие навесы для автомобиля.

Навес к дому делают из профнастила еще и в том случае, когда крыша дома выполнена из такого же материала. В таком случае навес и дом выглядят как единое целое.

По форме навесы бывают односкатными, двускатными и арочными. Односкатный навес самый простой для реализации своими руками. Крыша располагается под наклоном в одну сторону с тем, чтобы дождевая вода стекла на землю, кроме того, на крыше меньше оседает снег. Однако угол наклона не должен быть слишком большим. Это приведет к тому, что капли косого дождя будут попадать под навес, если конечно, навес не примыкает к дому.

В регионах со снежными зимами разумнее сделать двускатный навес, так как угол его наклона может быть большим, чем у односкатного. Двускатный навес может закрывать гораздо большую по площади территорию. Такая конструкция навеса предполагает наличие ферм, поскольку удерживающей силы балок будет недостаточно. Металлические фермы проще купить готовыми, чем делать их своими руками, тем более что они бывают разных размеров.

Привлекательнее всего будет смотреться арочный навес из профнастила, но он и самый сложный для строительства своими руками. Для того чтобы согнуть лист металла в дугу, нужно специальное оборудование, сделать это самому практически невозможно. Наибольшую дугу изгиба имеют навесы над крыльцом, поэтому их редко делают из профнастила.

Что касается размеров навеса, то они должны подбираться с учетом нагрузки и предназначения конструкции. Примыкающий к дому или зданию навес не должен быть слишком большим, нагрузка на стену не должна быть предельно допустимой. Если это навес над крыльцом, то он не должен быть слишком маленьким. Навес для машины рассчитывается исходя из габаритов машины.

Для небольшого автомобиля длиной 4,3 м и шириной 1,6 м площадка под навесом составит не менее 2,3х5,5 м. Для внедорожника или грузовой машины нужно искать площадку размером 3,5х6,6 м. При этом не забывайте о высоте навеса. Оптимальная высота составляет 2,3 м, но для газели этого может быть мало. Увеличивая высоту навеса, вы увеличите вероятность попадания дождя и снега под навес.

Составляем чертеж и смету

Перед строительством любого навеса нужно сначала составить чертеж и смету. Совсем не обязательно делать чертеж согласно всем нормам ГОСТа, достаточно указать все необходимые размеры навеса, и отразить его устройство. Рассмотрим, как сделать навес своими руками, на примере арочной конструкции для машины, не примыкающей к дому.

Площадь участка под навесом составляет 5,45х5,4 м, высота 2,1 м. Для индивидуальных размеров можно самостоятельно просчитать, какой материал потребуется для строительства, все формулы для этого есть в статье Как рассчитать навес и сделать чертеж. Для выбранной нами конструкции потребуется:

• профильная труба размером 80х80 мм и длиной 3 м – 6 штук;
• профильная труба на прогон размером 50х25х2 мм длиной 6 м – 6 штук;
• профнастил НС 35 х 1000 х 05 – 7 листов длиной 6 м. Он обеспечит хороший сток воды и выдержит нагрузку снега;
• оцинкованные саморезы;
• готовая бетонная смесь или цемент, песок и щебень;
• односкатные готовые фермы длиной 5,45 и высотой 1,17 м, изготовленные из профильной трубы 50х25х2 мм и 25х25х2 мм – 3 штуки.

И, конечно же, не обойтись без инструментов: рулетки, болгарки, маркера, дрели, шуруповерта.

Возведение конструкции

Работы по установке производятся поэтапно:

1. До того, как сделать навес из труб, сначала подготавливают фундамент.
2. Затем отмеряют и нарезают материалы, перечисленные в чертеже.
3. Изготавливают фермы.
4. У конструкции собирают боковые стенки.
5. Соединяют кровельные фермы и готовые секции.
6. Производят проверку правильности сборки элементов, задействуя уровень и рулетку.
7. Монтируют и надежно закрепляют каркас на предварительно подготовленный участок.
8. Обрабатывают защитными составами металлические поверхности.
9. Подготавливают материалы для обустройства кровли, устанавливают их и фиксируют.
10. Обрезают лишнее кровельное покрытие.
11. Наводят порядок на прилегающей территории.

Во время подготовки основания под конструкцию в тех местах, где будут стоять опоры из профильной трубы, вынимают грунт. На дно выкопанных ям насыпают слой щебня. Потом с целью крепления стоек устанавливают закладную, на которой приварены болты. При желании дополнительно придать конструкции прочность используют арматуру.

Где применяется арочный профлист [15 фото]

В первую очередь, арочный профнастил — это материал для строительства быстровозводимых промышленных зданий. Зернохранилища, склады, ангары для хранения техники и самолетов, временные и постоянные производственные цеха, торговые и выставочные павильоны — в большинстве случаев для этих строений лучше всего подходит сводчатая конструкция. И, следовательно, гнутый профилированный лист.

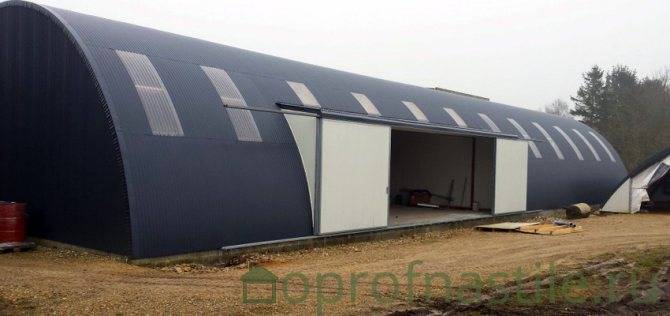

Ангар из профиля продольно-гнутого

Склад из арочного профилированного листа

Зернохранилище из арочного профнастила — вид изнутри

Арочное здание для фермы из профнастила

Производственное здание из арочного профлиста с прозрачными вставками

Арочный ангар из металлопрофиля с пристройкой

Предыдущий Следующий

Шесть ангаров из профиля продольно-гнутого различного назначения

Арочный навес из профнастила и беседка — второе распространенное применение гнутого профиля. Такие постройки выглядят воздушными, элегантными и хорошо смотрятся на любом садовом участке. Кроме того, их легче построить: не нужен конек, дополнительная герметизация стыков и серьезный фундамент.

Арочный навес из профнастила над спортивной площадкой

Арочный навес из профлиста в саду над дорожкой

Большой арочный навес из металлопрофиля для техники

Автомобильный навес из арочного профнастила

Предыдущий Следующий

Арочные навесы из профнастила — фото четырех вариантов

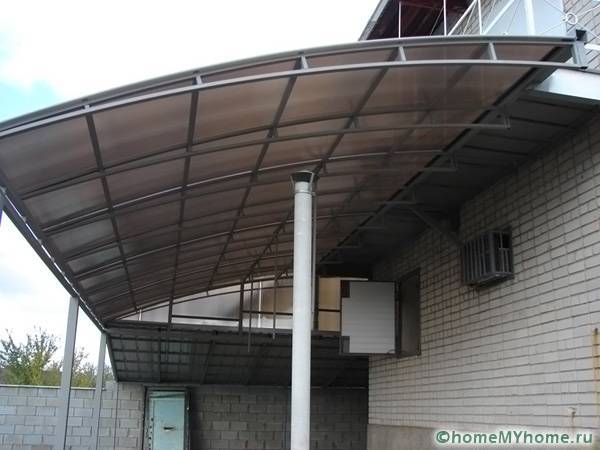

Арочный профлист подходит для изготовления козырьков. В этом случае можно как согнуть металлопрофиль самостоятельно — только вдоль волны, а не поперек, — так и взять готовый продольно-гнутый профиль. При минимальном изгибе первый вариант даже предпочтительнее.

Козырек-арка с профнастилом, уложенным поперек изгиба

Используют гнутый профилированный лист и для строительства жилых домов.

Арочная крыша из профнастила выделит здание на фоне окружающей застройки. Мансарду под такой кровлей можно сделать практически полностью жилой, в то время как при обычной скатной крыше, особенно с небольшим уклоном, существенную часть площади не используют из-за чересчур низкого потолка. Укладка профнастила по арочной кровле выполняется по тем же правилам, что и монтаж обычного профилированного листа на крышу. Единственная особенность — индивидуальный подбор радиуса изгиба профлиста под проект. Из-за этого арочная кровля из профлиста в среднем стоит на 10-15% дороже, чем скатная.

Полностью арочная крыша из профнастила

Арочная кровля для частного дома

Дом-ангар со стеной из арочного профнастила

Дом с частично арочной кровлей из профлиста

Предыдущий Следующий

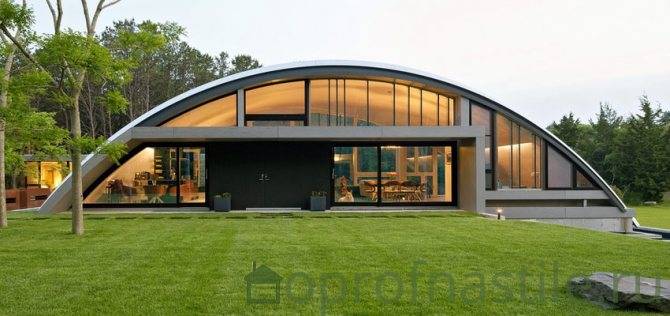

Дома-арки из металлопрофиля — фото зданий в форме арочного ангара

Хорошо смотрится арочный металлопрофиль и при отделке зданий. Им оформляют дома в стиле современного модерна: скругляют углы, облицовывают балконы и веранды.

Цены на арочный профнастил

Поскольку для гнутого профилированного листа есть возможность гибкого подбора радиуса под проект, лучше заказывать его на заводе-изготовителе без посредников. Так вероятность, что вы получите то, что хотели, выше. Если же вы хотите сэкономить, то имеет смысл купить арочный профлист стандартного радиуса со склада. Но в этом случае, скорее всего, придется корректировать проект под радиус готового металлопрофиля.

В таблице ниже приведены ориентировочные цены, по которым вы можете купить арочный профнастил напрямую у производителя. В некоторых случаях из-за стоимости доставки выгоднее заказывать передвижную производственную линию, на которой можно изготовить гнутый профлист на месте строительства.Арочный профнастил — цена среднерыночная на листы С18ПГ и С44ПГ разной толщины

Марка профлиста	Толщина стали, мм	Цена, руб.
С18ПГ	0,5	406
0,7	565
0,9	669
С44ПГ	0,5	399
0,7	554
0,9	655

Виды конструкций

Навес с покатой крышей

Перед началом строительства, определяется вид конструкции.

Их есть несколько:

• С прямой крышей – чаще всего выполняет защитные функции для автомобиля, чтобы на него не попадали снег и дождь
• С покатой крышей – за счет наклона с него хорошо сходит снег и вода. Разделяются на односкатные и двускатные
• С фигурной крышей – конструкция создается в виде арки, пирамиды. Купола или других фигур

Разделить можно еще по типу строительства:

       1. На опорах

Навес на опорах

    2. Консольная конструкция

Консольный односкатный навес

Конструкции, установленные на опорах, отличаются обширным функционалом:

• Для стоянки автомобиля
• Для летнего отдыха
• Для хозяйственных нужд

Консоль используется как козырек. Она может располагаться вдоль фасада дома. Ширина ее должна быть в пределах 2 метров. Она должна быть хорошо закреплена к фасаду, иначе сильный ветер ее может сдуть.

Роль консоли защищать окна и двери от дождя и снега. При добавлении различных элементов, она может выступать в качестве декоративного элемента.
