Как правильно сделать короб из гипсокартона

Гипсокартон

К выбору обшивочного материала надо отнестись с особой осторожностью. Конструкция полок принимает на себя вертикальную нагрузку от положенных на них вещей, иногда довольно увесистых

Поэтому лучше взять ГКЛ толщиной не менее 12,5 мм.

Для обшивки металлического остова достаточно использовать листы толщиной 8 мм. Советуем приобрести листы гипсокартона одинакового поперечного сечения: так у вас не возникнет затруднений в обшивке вертикальных и горизонтальных металлических поверхностей. Всегда будет возможность вырезать дополнительный кусок из всего запаса картона. Поэтому выбирайте весь картон по максимальной величине торца — 12,5 мм.

Если вы решили сделать встраиваемый, отдельно стоящий шкаф в ванной комнате или на кухне, то используйте влагостойкий гипсокартон. Это касается также всех сырых помещений.

Мнение эксперта
Башир Рабаданов
Технолог мебельной компании Woodband

Даже на застекленном балконе или лоджии я рекомендую для сборки шкафа использовать листы ГКЛВ.

В любом помещении мебель, расположенную возле часто открываемого окна, тоже изготавливают из влагостойкого материала.

Говоря о габаритах, торговые сети реализуют листы гипсокартона следующих размеров:

• длиной от 2 м до 4 м;
• шириной от 1,2 м до 3 м;
• толщиной от 6,5 мм до 24 мм.

Исходя из размеров выбранного вами ГКЛ, делаем раскроечный чертеж всех элементов облицовки короба шифоньера. Он поможет избежать недобора материала или его излишек. Заложите дополнительно 5% от всей площади картона на брак или случайное повреждение деталей при их изготовлении.

Материалы и инструменты для сборки короба.

1. Профили направляющие KNAUF (или Gyproc) ПН 28×27 мм
2. Профили потолочные KNAUF (или Gyproc) ПП 60×27 мм
3. Лента уплотнительная Дихтунгсбанд
4. Разделительная лента
5. «Дюбель-гвозди» (другое название «Быстрый монтаж») 6×40 мм (обычные дюбеля и саморезы не подойдут, так как отверстия в профилях больше шляпок саморезов – 8 мм)
6. Шнуроотбойное устройство
7. Лазерный уровень, или пузырьковый, или, на худой конец, гидроуровень
8. Листы гипсокартона Gyproc 2500x1200x12,5
9. Шпаклевка для швов (мы работаем с Danogips Superfinish)
10. Армирующая лента для швов KNAUF Kurt
11. Рулетка
12. Молоток
13. Нож канцелярский (или спец. нож для резки ГК)
14. Перфоратор + бур
15. Шуруповерт
16. Саморезы по металлу 3,5×25-35 мм (черные, частый шаг)
17. Грунтовка глубокого проникновения (Knauf Tiefengrund, Feidal Tiefgrund LF)
18. Ножницы по металлу или болгарка
19. Узкий и широкий шпатели

Виды гипсокартона

Как выбрать гипсокартон

Лист гипсокартона представляет собой строительный материал, в основе которого затвердевший слой гипса с наполнителем. Обе стороны листа оклеены бумагой, которая служит защитой внутренней части и обеспечивает растяжение материала при работе. Универсальный и недорогой материал получил широкое распространение. В зависимости от назначения он делится на влагостойкий, материал, предназначенный для нормальной влажности, и огнестойкий. Отличными характеристиками прочности обладает армированный целлюлозой гипсоволокнистый лист.

Выбор гипсокартона

Для реализации проекта необходимо правильно подобрать гипсокартон. Отделочный материал на основе гипса подразделяют на четыре вида:

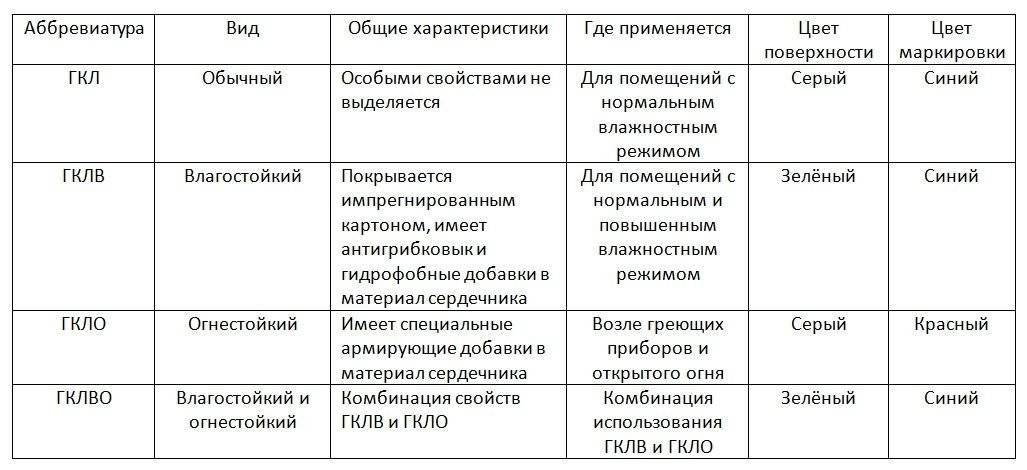

1. ГКЛ – стандартный гипсокартон, применяемый при ремонте офисных и бытовых помещений. Этот тип гипсокартона допустим к использованию, если температурные показатели и влажность соответствуют нормам. Для жилых комнат оптимальный уровень влажности – не более 70%. Серые листы «гипса» имеют маркировку синего цвета.
2. ГКЛО – материал, стойкий к возгоранию. В состав гипса добавлены армирующие компоненты, повышающие сопротивляемость отделки к открытому пламени. ГКЛО оптимально подходят для обустройства вентиляционных шахт, электро щитков и чердаков. Листы серого цвета с маркировкой красного цвета.
3. ГКЛВ – влагостойкий отделочный материал, содержащий силиконовые гранулы и противогрибковые вещества. Гипс с двух сторон покрыт импрегнированным картоном, нейтральным к повышенной влажности. ГКЛВ надо использовать при отделке санузлов, бассейнов, кухонь и т.д. Водостойкие зеленые листы имеют синие надписи.
4. ГКЛВО – универсальный гипсокартон, сочетающий в себе качественные характеристики ГКЛВ и ГКЛО. Как правило, такой материал используется для сооружения конструкций в промышленных зданиях. Панели имеют зеленый цвет с красной маркировкой.

Кроме типа ГКЛ при покупке необходимо обратить внимание и на размеры материала. Стандартная длина листа – 2,5 м или 3 м, ширина – 1,2 м, толщина – 6 мм, 9 мм или 12,5 мм

Тонкие листы подойдут для «сухого» выравнивания поверхности. Для обшивки потолков используют более толстые листы гипсокартона.

Чтобы не было фальстартов

Часто мы сталкиваемся с довольно таки распространенной проблемой: несовершенством планировки и выступающими коммуникационными системами (вентиляционные шахты, трубопроводы, электрическая проводка). Есть и другие неприятные дополнения интерьера, которые необходимо задекорировать или скрыть строительными элементами.

Если вы зашиваете в короб коммуникационные системы, то перед началом работ обязательно проведите их ревизию, чтобы потом не пришлось экстренно ломать возведенное сооружение. Проведите покраску и обязательно сохраните план-схему расположения всех задвижек и соединений на случай аварийной ситуации. Просмотрите целостность и герметичность запорной арматуры и трубопроводов.

Фото фальшь-панель из ГКЛ

Продумайте, как незаметно оформить ревизионное окно или фальшь-панель для доступа к коммуникациям. Если есть необходимость, обвяжите трубы изоляционной лентой. В случае если канализационные стояки или вентиляционные шахты являются источником постоянного шума, то в качестве звукоизолирующего материала используйте минеральную вату.

Как сделать короб из гипсокартона

Одним из отличительных качеств ГКЛ является возможность создания необходимой формы, что очень удобно для строения короба. Монтажные работы осуществимо проводить самостоятельно, и обладать специальными навыками не обязательно. Уместно применения изгибов, округлых линий и других вариантов исполнения, расширяя декоративные возможности.

Самой часто распространенной формой считается прямоугольная и гораздо легче собирается, рассмотрим более детально как сделать короб из гипсокартона для надежного укрытия труб, своими руками, выполняя пошаговые действия:

• Начинаем с чертежей, на стене делаем отметки в местах наложения металлического профиля, так же снизу и по верху, используя уровень, особенно удобно работать с инструментом с лазерным лучом.
• В стенах готовим отверстия для крепежных саморезов и дюбель гвоздей, с помощью перфоратора. Шаг между скрепляющими отверстиями варьируется от 30 до 60 см.
• Работая с материалом профили нарезаются ножницами по металлу, а листы легко поддаются нарезке с помощью строительного ножа или циркулярной пилы, ни каких сложностей не возникает, главное следовать инструкциям по монтажу. Если используются деревянные рейки, то их подрезаем обычным напильником.

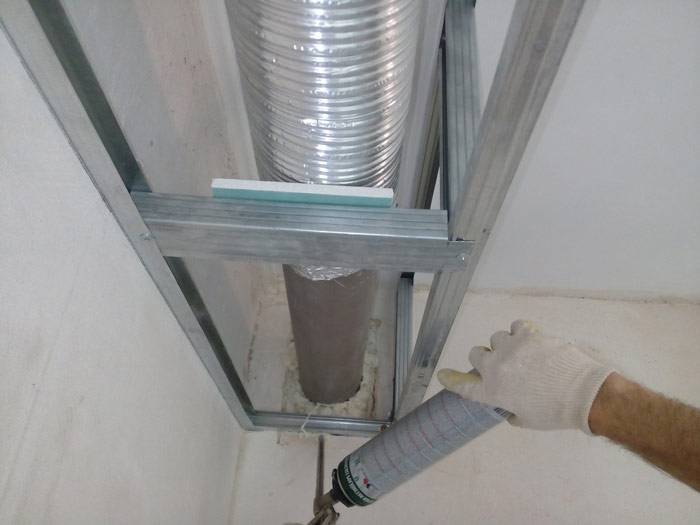

Скрываем стояк и водопровод в туалете.

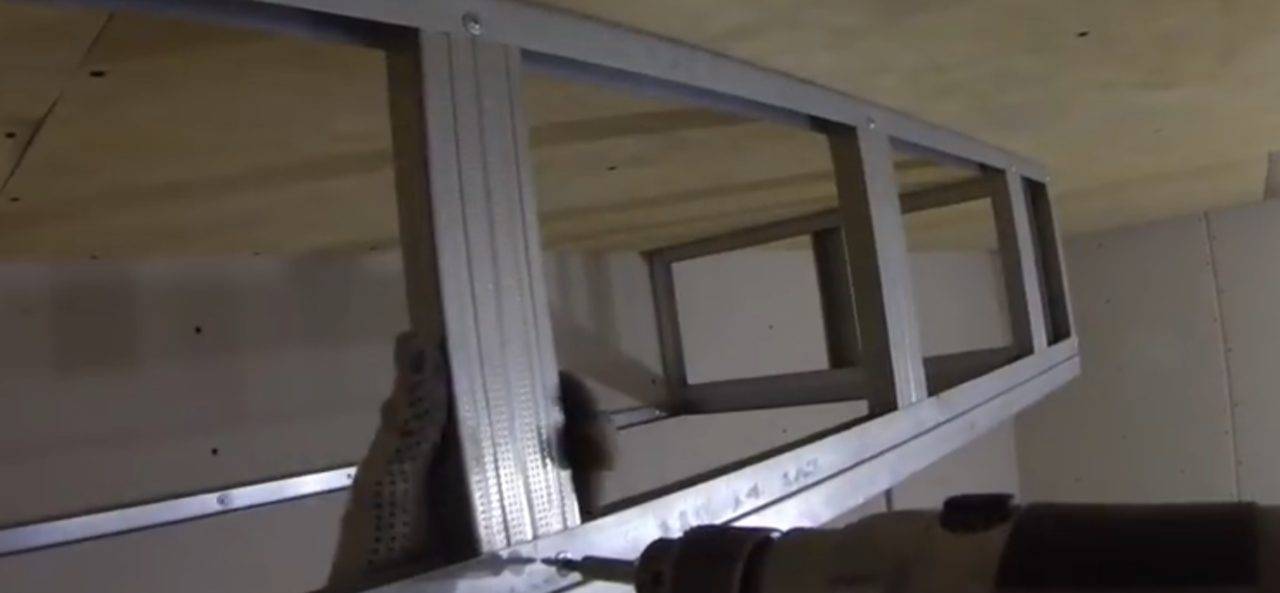

Собирается каркас из профилей.

По стенам вертикально крепим профиль, по потолку и полу, из того же профиля устанавливается стойка, которую соединяем горизонтальными перемычками с настенными профилями, и закрепляем саморезами или пистолетом со скобами, создаем каркас.
Рекомендованный шаг между горизонтальными перемычками составляет от 40 до 60, здесь нужно учитывать что бы края листов при их наложении, попадали на профиль.
Важно каркас сконструировать так, что бы при сборе короба листы не соприкасались с трубами или стояком и имели достаточно свободного пространства для ревизионных проверок и замены изношенных элементов.

Учитываются выходы для труб.

• В нужных местах оставляем место для выхода труб, места для счетчиков, и усиливаем перемычками, места возможных окошек и дверей для проникновения в строение, так же создаем при помощи профилей. Ревизионные люки приобретаются отдельно, это готовая продукция с остовом и дверцей, которая монтируется на специально подготовленное место.

• Где необходимо каркас усиливается, можно большим количеством перемычек между вертикальными профилями, и с помощью встроенных брусков в пустую полость профиля.

Крепление листов к каркасу.

• На собранный скелет из профилей прокладываем полиуретановую ленту, на ту часть, куда ложится лист. Она послужит амортизирующей прослойкой для снижения вибраций и постройка будет лучше защищена от появления трещин в стыках.
• Листы укладываются от угла и закрепляются саморезами с расстоянием 25 см. Саморезы слегка углубляются в лист, главное не разрушить край и вкручивать без сильного давления. Закрываем гипсокартоном всю поверхность.
• Второй слой листов накладывается поверх первого слоя, и крепятся саморезами, листы при этом необходимо укладывать в шахматном порядке. Так мы получаем более крепкий короб и избегаем возможных трещин в местах соединений.
• Лента из полиуретана гасит возможные вибрации, тем самым уберегая от появления трещин, это дополнительная мера повышающая прочность всего строения.
• Отверстия для выхода труб и краников подготавливаются заранее, вырезая отверстия необходимым диаметром на листе, используя строительный нож.
• Стыки между листами промазываем штукатурящей массой. Если кромка у ГКЛ утонченная, при шпаклевании потребуется использования армирующей ленты, она прокладывается по стыку листов и по верх нее шпаклюется, выравнивая поверхность. Если края обрезанные, их необходимо сточить по углом 45 градусов, и шпаклевать без ленты, так же не используют ленту когда кромка имеет закругленную форму. На фото показана утонченная кромка и способ шпаклевания с лентой, закругленная кромка, и на сколько глубоко закручивается саморез.
• В углах используем специальный защитный гофрированный уголок, накладываем его на шпатлевку и по верху промазываем раствором, далее всю поверхность выравниваем финишной шпатлевкой.
• После обработки соединений и угловых частей, для дальнейшего наложения финишного покрытия в виде краски, обоев или декоративной штукатурки, необходимо осуществить полное выравнивание основания шпатлевкой, в некоторых случаях с использованием армирующей сетки.
• Если будут накладываться декоративные панели или плитка и подобные стройматериалы не требующих идеально ровной плоскости, достаточно обработать поверхность грунтом с антисептическим эффектом, особенно это касается комнат с повышенным влажным режимом.

Шкаф-купе из гипсокартона своими руками

Шаг 1. В первую очередь изготавливается короб для подсветки и осуществляется монтаж направляющего потолочного профиля. На стене из гипсокартона прикрутите профиль в местах прохождения металлического профиля с шагом в сорок сантиметров. Для закрепления профилей можно также использовать специальные дюбели для гипсокартона.

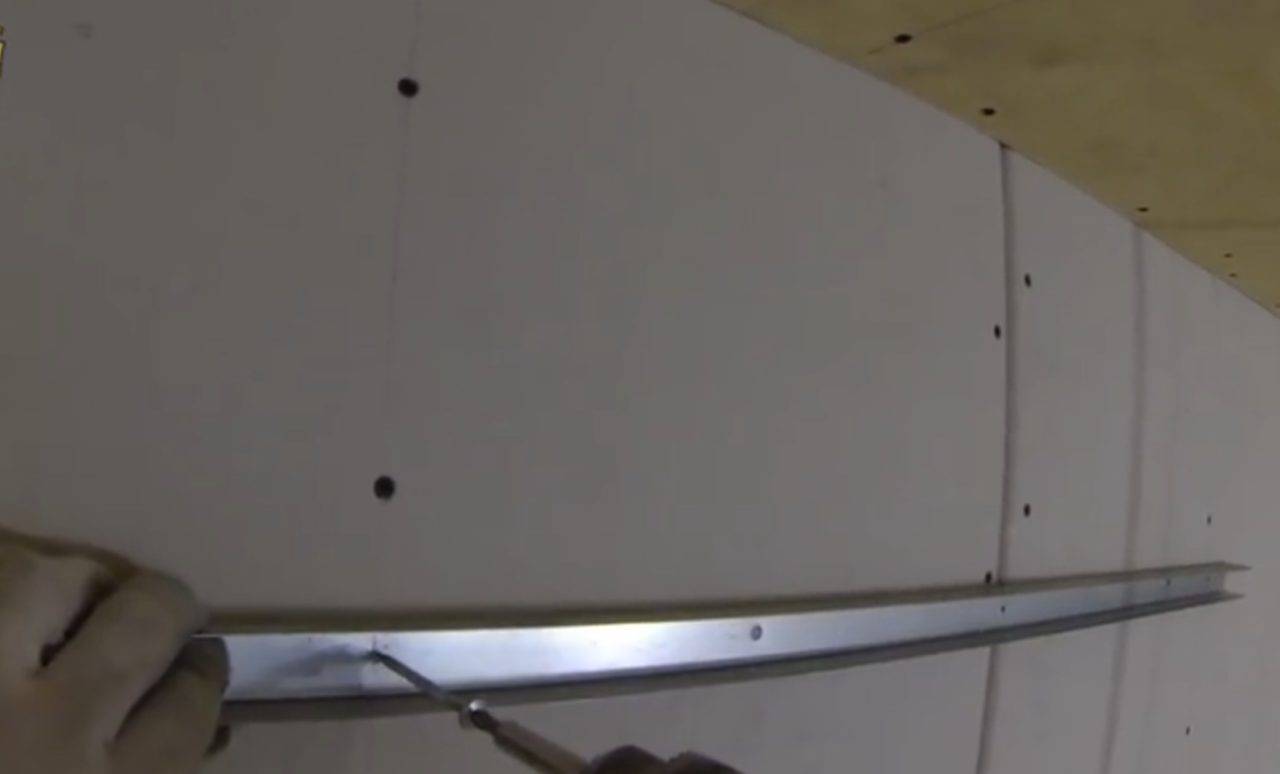

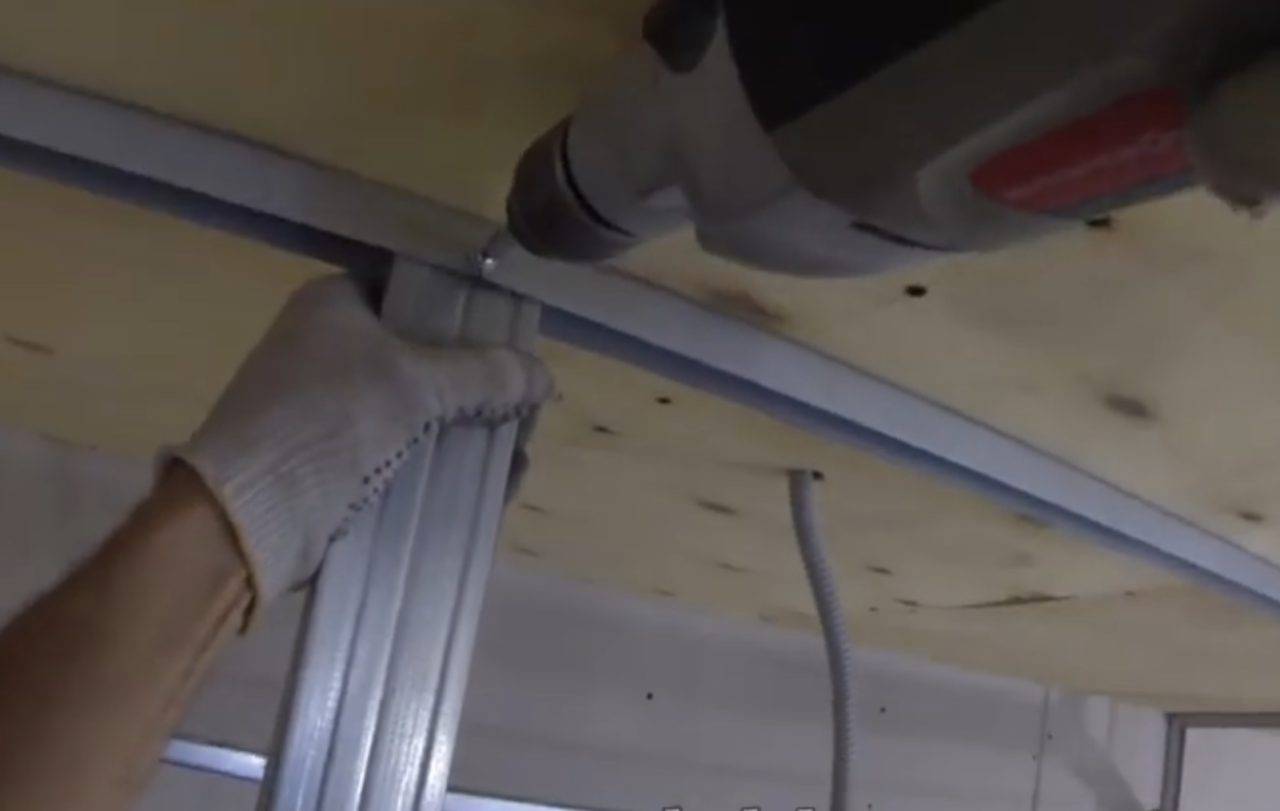

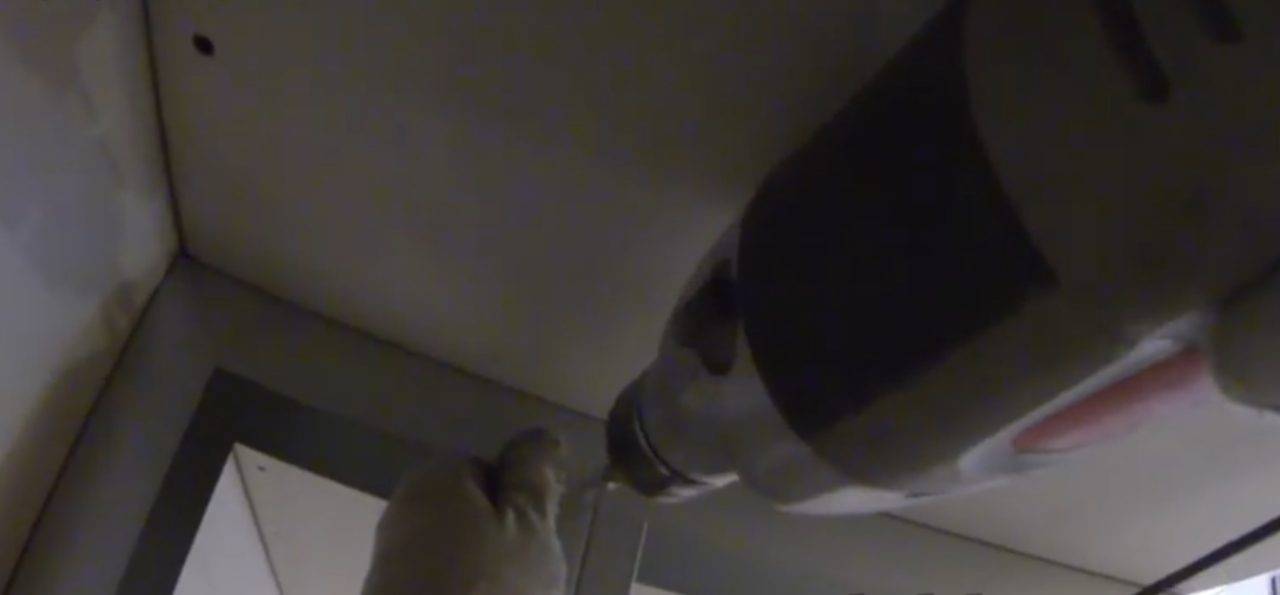

Прикручивание профиля к стене из гипсокартона

Шаг 2. К стене, не изготовленной из гипсокартона, профили закрепляются с помощью нейлоновых дюбелей. Для удобства работы заранее вначале засверлите отверстия, а затем отметьте их карандашом.

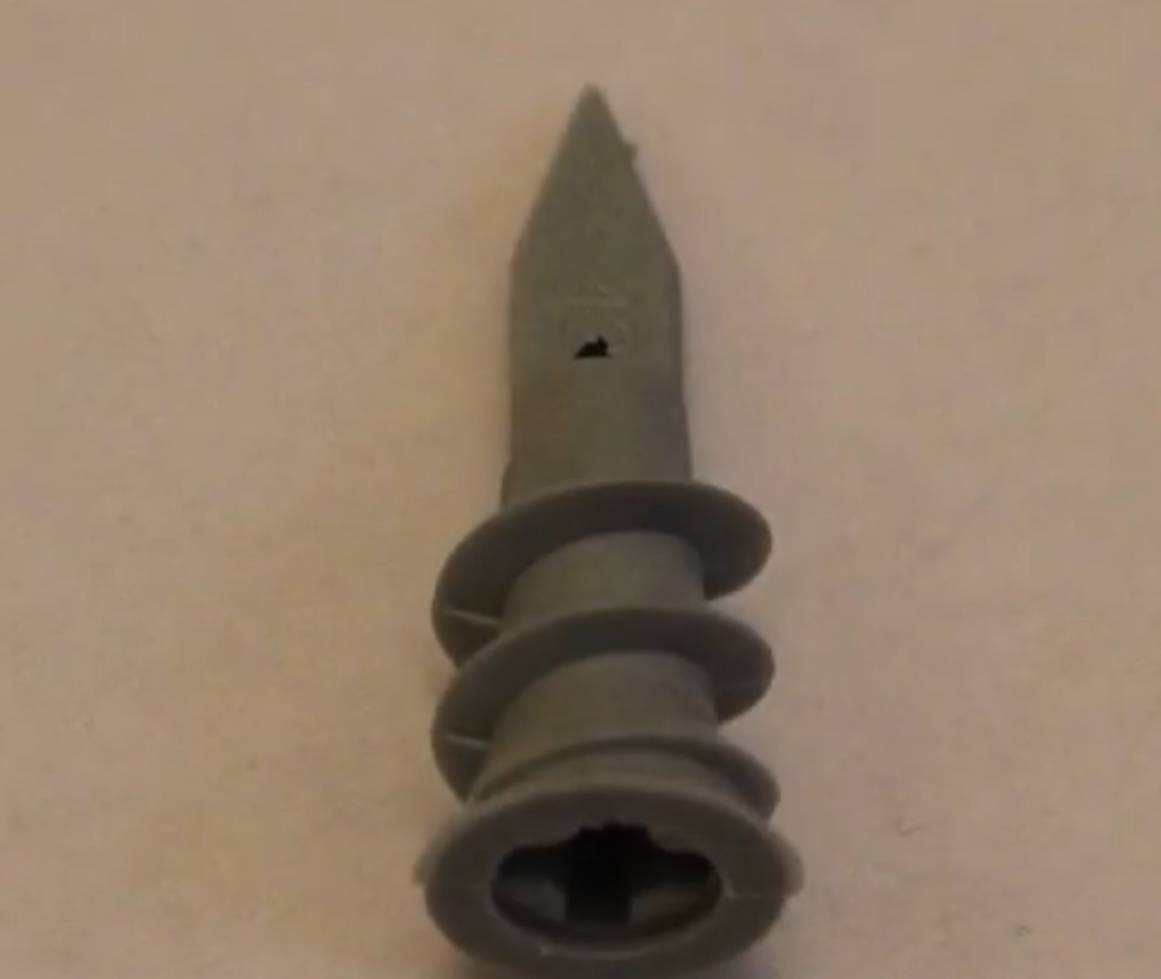

Нейлоновый дюбель
Закрепление профилей с помощью нейлоновых дюбелей

Шаг 3. Изготовьте небольшие перемычки потолочного профиля, которые вам понадобятся для закрепления конструкции. Установка отрезков происходит с шагом в 40 сантиметров. Для начала закрепите их только с верху.

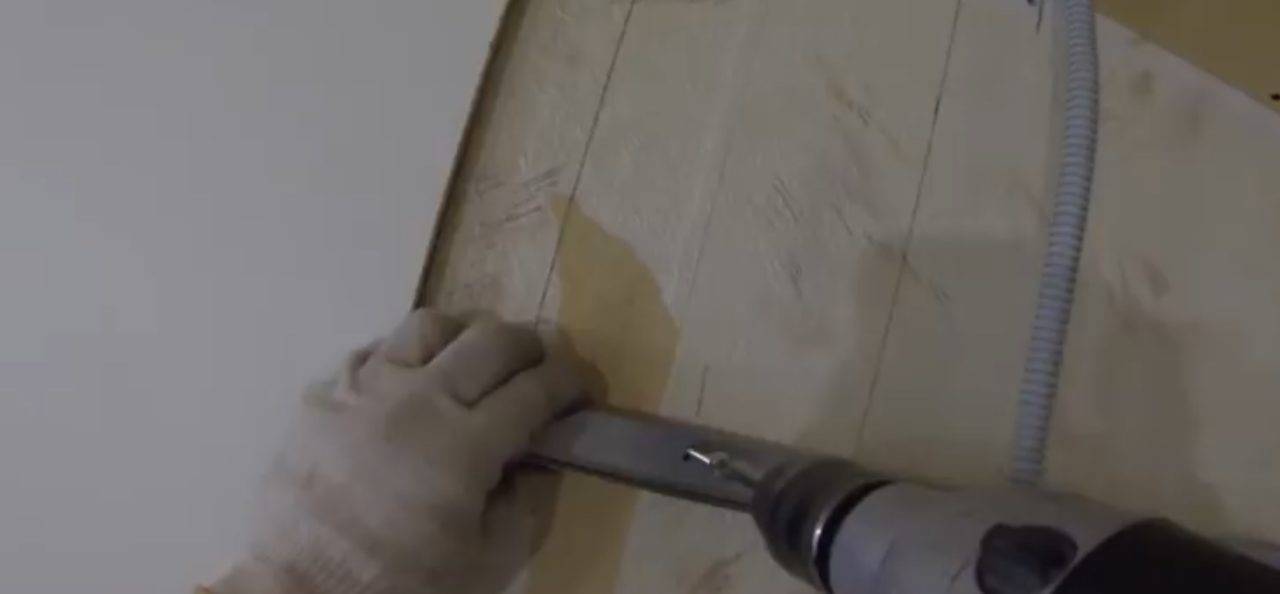

Закрепление перемычек потолочного профиля сверху

Шаг 4. Проверьте корректность расположения направляющих профилей с помощью уровня.

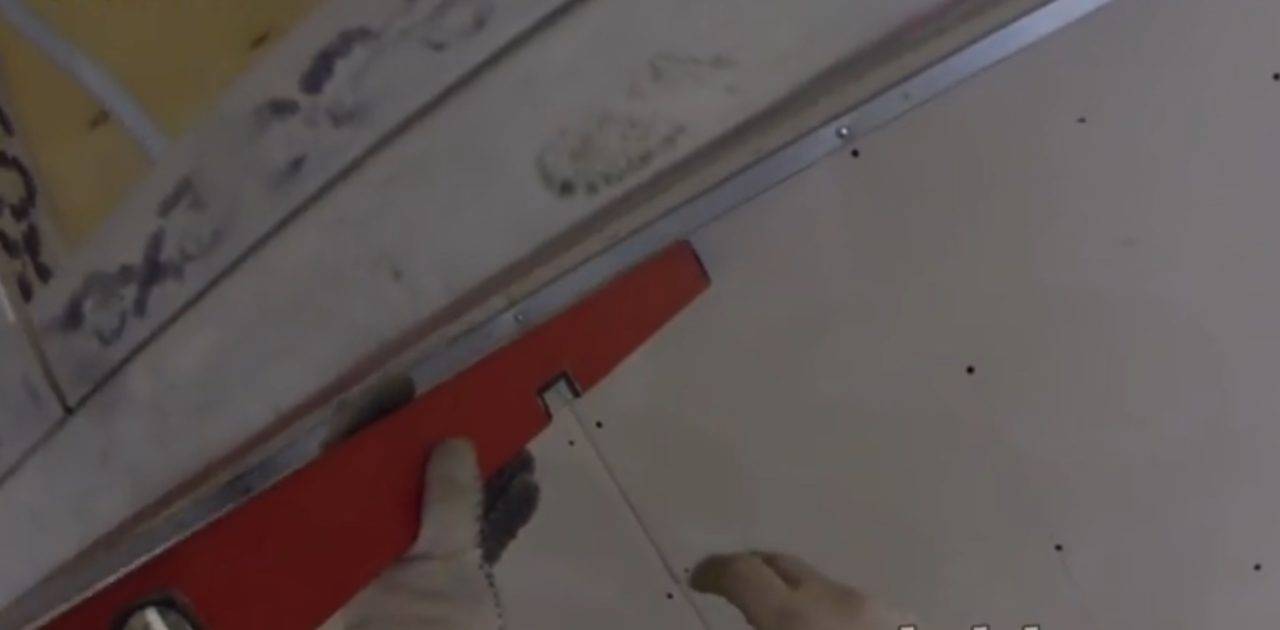

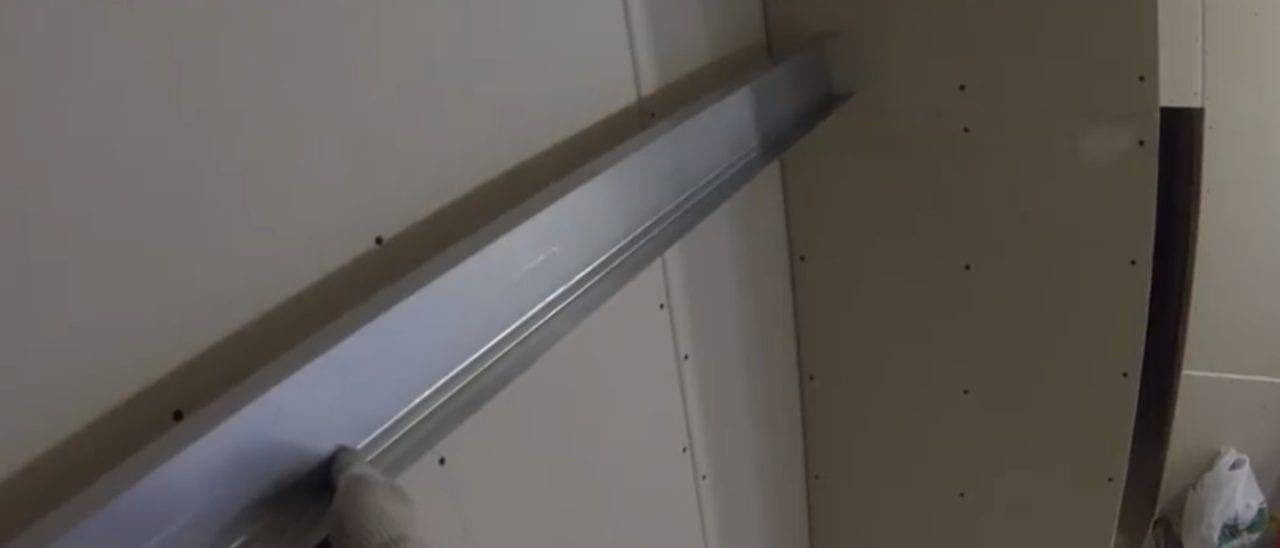

Проверка профилей с помощью уровня

Шаг 5. После проверки закрепите перемычки потолочного профиля снизу.

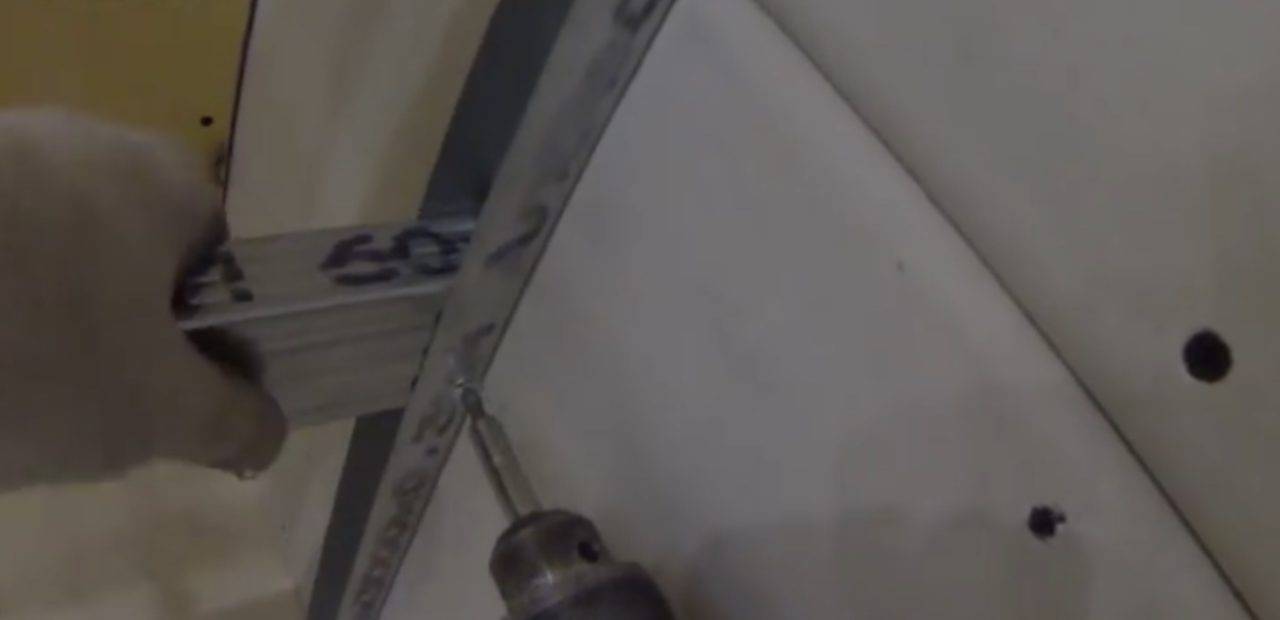

Закрепление перемычек потолочного профиля снизу

Шаг 6. Установите профили в горизонтальной плоскости с шагом в 40 сантиметров. Для начала закрепите горизонтальные профили только у стены, а после закрепите их возле вертикальной части, чтобы она была по отвесу.

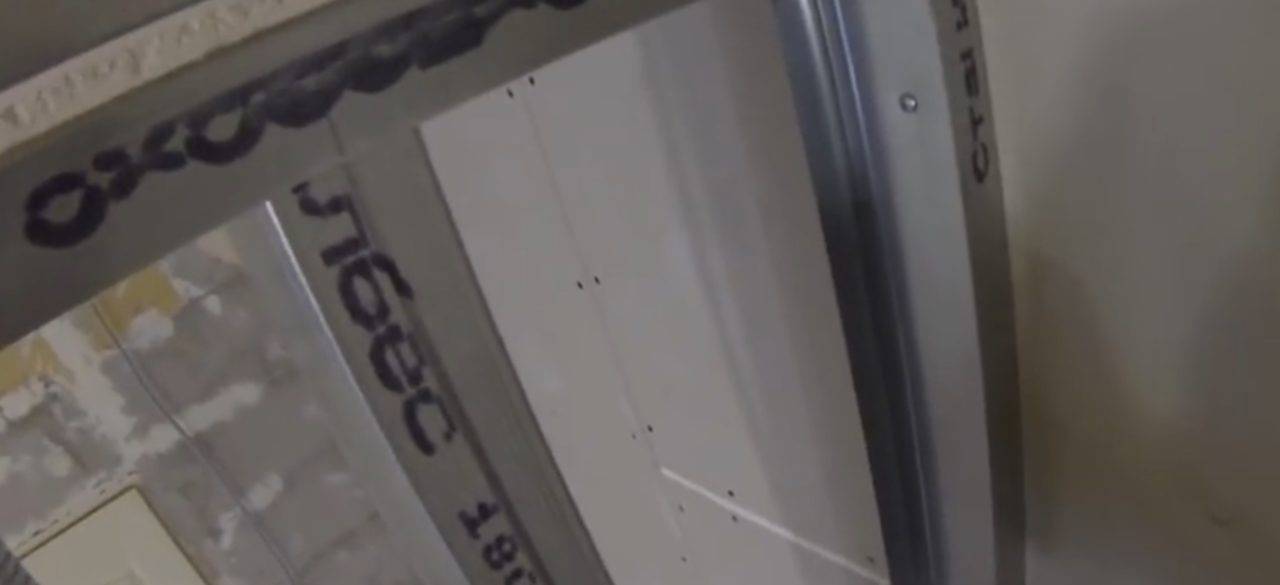

Закрепление профилей в горизонтальной плоскости

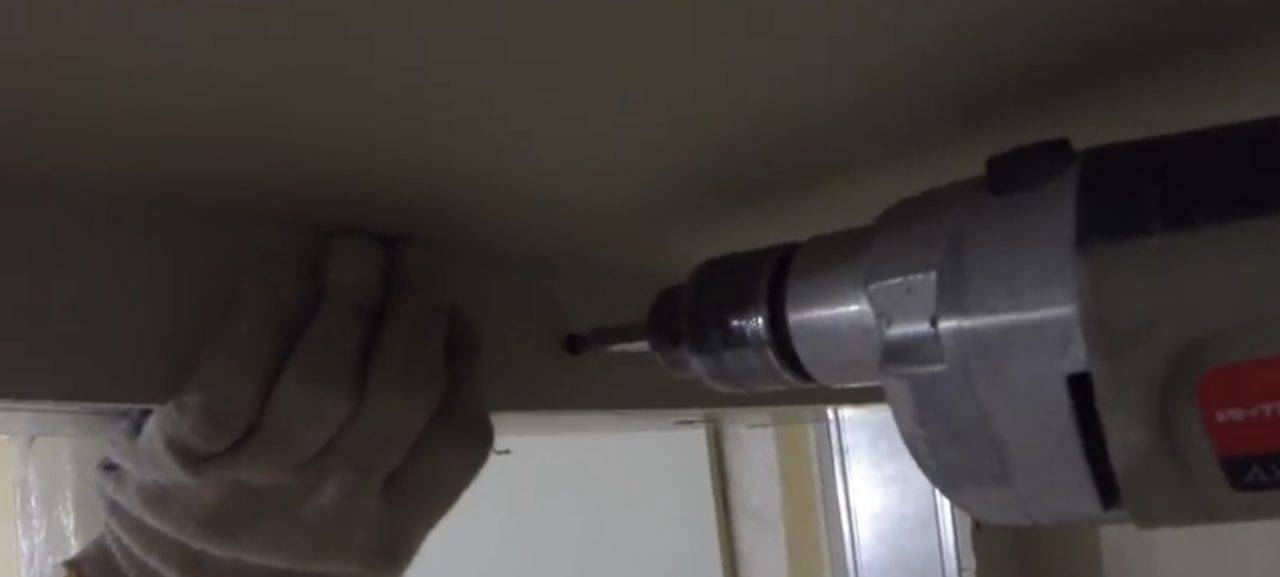

Шаг 7. Зашейте металлический каркас короба гипсокартоном. Гипсокартон монтируется на низ короба. Боковую часть пока зашивать не следует – она зашивается позже одновременно с перегородкой.

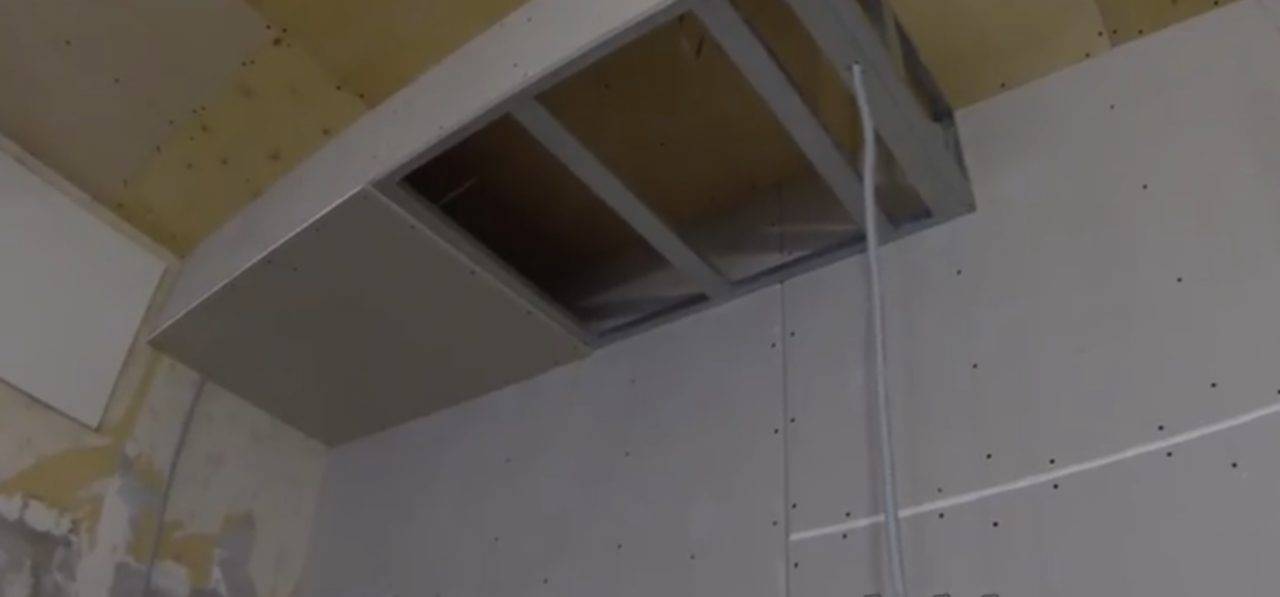

Зашивание каркаса гипсокартоном

Шаг 8. Установите стоечный профиль и закрепите его с шагом в тридцать сантиметров для того, чтобы перегородка получилась более крепкой (при использовании шкафа именно об нее будут биться дверцы при открывании).

Установка стоечного профиля

Шаг 9. Зашейте перегородку шкафа изнутри гипсокартоном в один слой (прочие слои добавляются позже). Как уже говорилось, перегородка будет испытывать большие нагрузки при использовании шкафа, потому ее необходимо сделать максимально жесткой. В связи с этим с каждой стороны она обшивается двумя слоями гипсокартона.

Перегородка, зашитая гипсокартоном

Шаг 10. На горизонтальную перемычку с внутренней стороны прикрепите гипсокартон. В процессе просверливания перемычки следите за тем, чтобы она не перекосилась.

Прикрепление гипсокартона на горизонтальную перемычку

Шаг 11. Приступайте к монтажу металлического каркаса. В первую очередь монтируется направляющий профиль.

Монтаж металлических направляющих

Шаг 12. Далее ставится стоечный профиль. Данный профиль желательно установить с шагом в 20 сантиметров для большей прочности полочки.

Монтаж стоечного профиля

Шаг 13. Зашейте полку с обеих сторон гипсокартоном. Для удобства полка зашивается двумя кусками гипсокартона. Стыковаться эти половины будут в месте будущей перегородки.

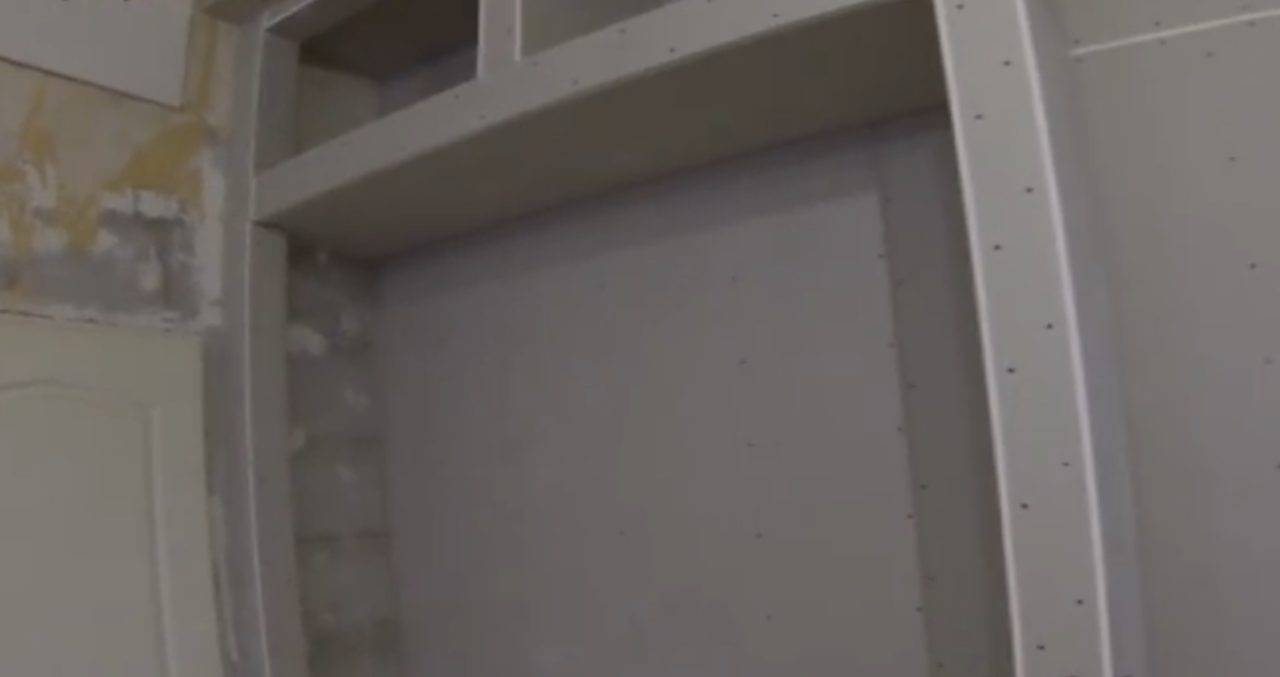

Каркас шфака-купе, зашитый гипсокартоном

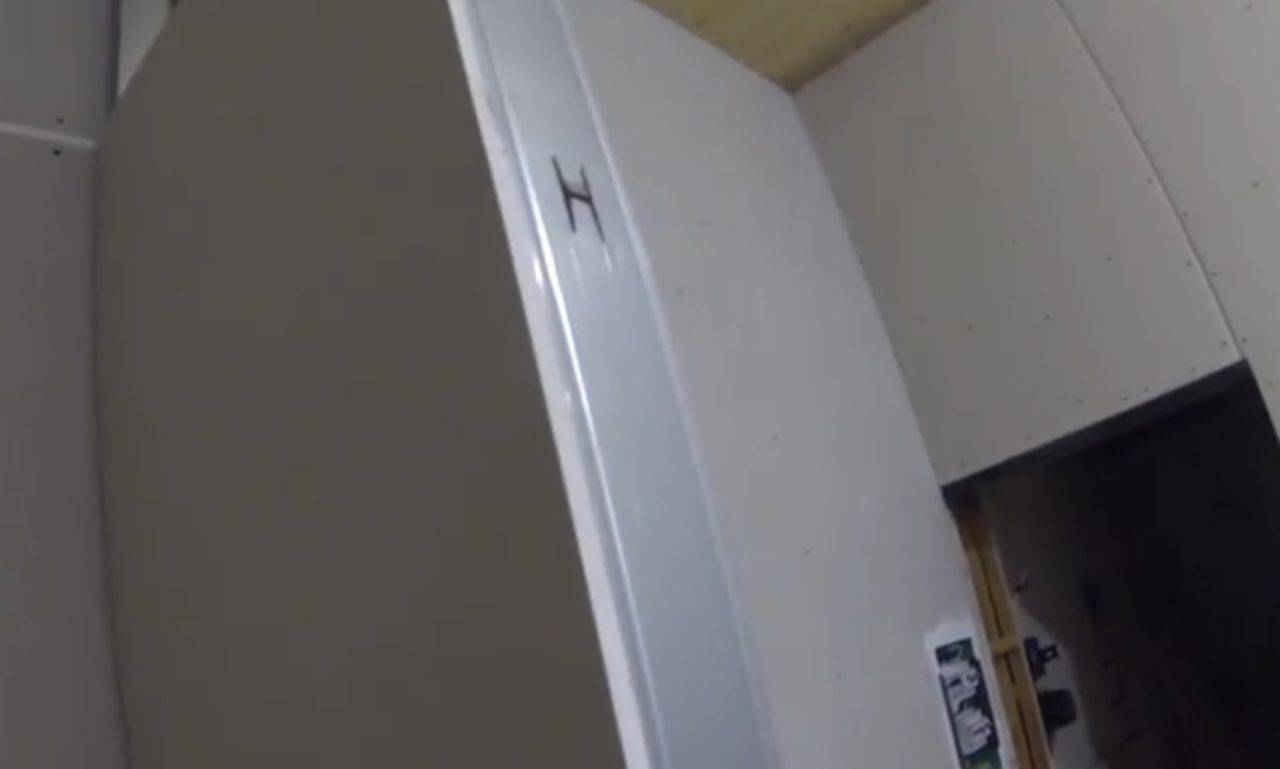

Впоследствии скелет будущего шкафа шпаклюется и на него устанавливаются дверцы. На все наружные углы при этом устанавливается защитный профиль.

О том, какие типы дверей подойдут для шкафов-купе из гипсокартона можно прочесть ниже.

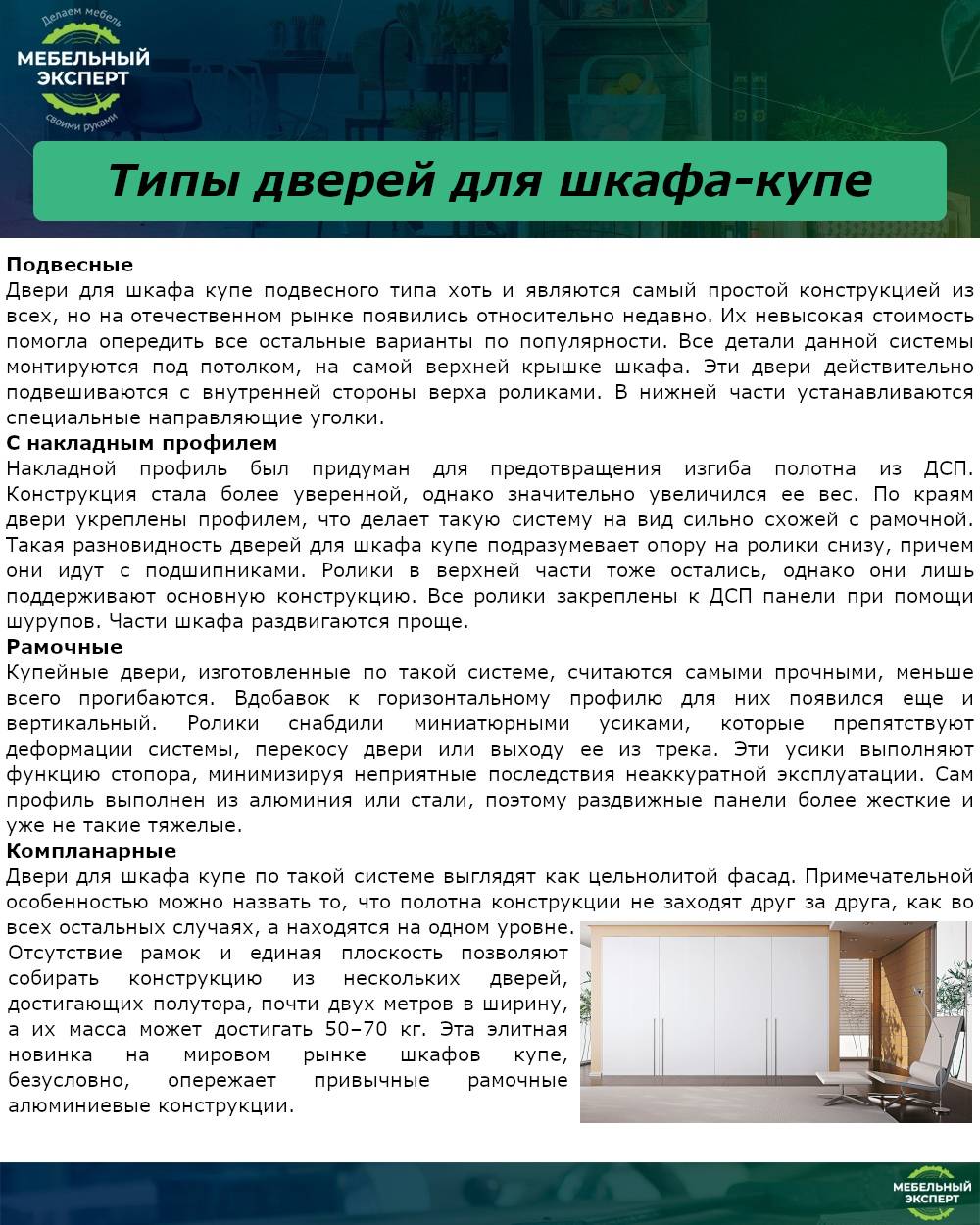

Типы дверей для шкафа-купе

Короб из гипсокартона для труб

Обычно листы имеют стандартные размеры, ширины, высоты, толщины. Для коробов, желательно выбирать большей толщины, для более крепкой и надежной конструкции, подойдет настенный лист 12,5 мм. Если будете устанавливать двойное наложение, допустима и более меленькая плотность в 9,5 мм.

Один из вариантов решения подобной проблемы, это собрать каркасное строение, заключающееся в установлении несущего скелета из направляющих, и дальнейшее зашивание конструкции листами ГК, создавая ровные стены и единую поверхность. Скрывается все лишнее, придавая эстетичный вид помещению, и дополнительно защищает пластиковые трубы от механических воздействий.Одним из отличительных качеств ГКЛ является возможность создания необходимой формы, что очень удобно для строения короба. Монтажные работы осуществимо проводить самостоятельно, и обладать специальными навыками не обязательно.

Уместно применения изгибов, округлых линий и других вариантов исполнения, расширяя декоративные возможности. Вспомогательные приемы создадут дополнительную защиту материала от воздействия воды и увеличат срок службы вашего сооружения. Влагостойкий гипсокартон подходящее полотно для использования во влажных помещения, не прихотлив в использовании, и имеет массу положительных отзывов.

Широко применяется во всех видах строительства, в любых помещениях и при правильном монтаже не имеет отрицательных сторон.

• Первое, используем только влагостойкий гипсокартон.
• В места соединений гипсокартона с полом выдерживаем необходимое расстояние и можно промазать дополнительно шпатлевкой и клеевым раствором.
• Внутреннюю поверхность листов можно обработать гидроизоляционным составом.
• Трубы промазать гидроизоляцией и утеплить.
• Лист не должен касаться трубы и расстояние между нами составлять не меньше 3 см.
• хорошие показатели стойкости к влаге. Он уже много лет используется в подобных помещениях;
• его легко резать;
• все строительные магазины торгуют влагостойким гипсокартонном – не будет трудностей с его покупкой;
• поверх гипсокартона вы сможете класть плитку, красить или наносить любое другое декоративное покрытие.

Вы можете закрыть трубы с помощью короба, соорудив его непосредственно вокруг них, или закрыть всю стену с коммуникациями, включая трубы. Первый вариант создает небольшой порожек, если трубы идут параллельно полу или колонну, если они вертикальны. К тому же вы сможете сэкономить на материале, из которого будет монтироваться короб.

Второй вариант уменьшает пространство комнаты, но это можно частично исправить, сделав нишу для хранения и закрытые дверцами ниши-полки. Чтобы рабочий процесс шел быстро и без заминок нужно заблаговременно подготовиться, чтобы не стопориться в процессе. Все начинается с чертежа. Это очень просто. Вы уже знаете, какую трубу нужно спрятать, поэтому осталось лишь продумать размеры будущей конструкции, достаточно отступить от трубы на 2-5 сантиметров в обе стороны и там крепить профиль.

Такого расстояния будет вполне достаточно, да и место скрадывать нам незачем. Главным образом короб нужен для того, чтобы уродливые трубы были спрятаны и не пугали своим внешним видом. Причем, даже после зашивки труб, у вас есть возможность установить на короб полочки.

Так что данная конструкция является многофункциональной.

Дополнительная информация по теме:

• Потолок из гипсокартона в зале фото с карнизом
• Какой профиль использовать для ниши из гипсокартона
• Какой глубины должна быть ниша из гипсокартона
• Обязательно ли шпаклевать гипсокартон перед поклейкой обоев отзывы
• Перегородки из гипсокартона в деревянном доме нужно ли оставлять зазор

Монтаж потолочного короба на кухне

Гипсокартонная конструкция на потолке кухни позволяет грамотно осветить рабочую зону. Но ее изготовление является более сложным. Рекомендуется перед началом работ приступить к изучению вспомогательных фото и видео уроков. Это поможет исключить ошибки при сборе элементов и подведении проводов. Поможет в работе и пошаговая инструкция:

Cтавятся разметки на потолке и стенах.

По разметкам монтируется направляющий профиль.

С отступом в 15-20 см друг от друга монтируется по два подвеса: они будут поддерживать поперечный профиль, заводящийся в направляющие элементы.

Между боковыми профилями на стенах и потолком перпендикулярно монтируются небольшие куски профиля, они должны закрепляться на верхнем торцевом профиле.

Устанавливается крайний нижний профиль, монтируется поперечные перемычки.

Выводятся провода под подсветку.

Листы обрезаются, на них заготавливаются отверстия под светильники.

Гипсокартон крепится на каркас, выводятся провода, проводится отделка поверхностей, установка и подключение светильников.

Оригинальный короб на кухню из гипсокартона будет отлично дополнять помещение. А за счет его небольшого размера площадь комнаты не будет уменьшена. При этом рабочая зона будет хорошо освещена в любое время суток.

Что такое гипсокартон

Гипсокартон (ГКЛ) — это строительный материал в форме плоских гипсовых листов, покрытых с обеих сторон слоями картона. Он появился давно, но раньше назывался сухой штукатуркой. На время о нем забыли, но, с появлением моды на евроремонт и художественное оформление помещений, материал вновь появился в продаже уже под новым названием.

Гипсокартон используется для различных целей:

• Выравнивание поверхностей, образование плоскостей.
• Изготовление объемных конструкций декоративного или эксплуатационного назначения.
• Создание перегородок, разделяющих помещение на части или отделяющих определенные участки.

Размеры листов ГКЛ:

• Длина — 2,5-4,8 м.
• Ширина — 0,6-1,3 м.
• Толщина — 6,5-24 мм.

Тонкие листы используются для изготовления искривленных поверхностей. Для обшивки стен или создания объемных конструкций используются листы толщиной от 12,5 мм.

Листы гипсокартона

Свойства гипсокартона оптимальны для применения в жилых помещениях. Он относится к паропроницаемым материалам, поверхности из ГКЛ способны отдавать лишнюю влагу и не накапливать ее внутри массива. Экологическая чистота подтверждается множеством сертификатов и свидетельств. Кислотность ГКЛ имеет значение, аналогичное состоянию человеческой кожи. Благодаря этому микроклимат помещений с гипсокартонными конструкциями становится более комфортным и здоровым. Кроме того, ГКЛ обладает тепло- и звукоизолирующими способностями, что часто используется при изготовлении перегородок и легких стен.

Работа с ГКЛ проста и не требует специальной подготовки. Достаточно базовых навыков владения некоторыми инструментами и общих познаний в ремонтных работах. Материал легко режется и обрабатывается, обладает идеально ровной плоской поверхностью, что позволяет получить конструкции с заданными размерами и минимальной погрешностью. В продаже есть необходимые комплектующие для монтажа, сборки каркасов, отделки и обработки гипсокартона, что позволяет быстро и качественно решать задачи ремонта или отделки.

Виды гипсокартона

Существует несколько разновидностей ГКЛ, предназначенных для использования в различных условиях:

Таблица 1. Виды гипсокартона.

Наименование	Расшифровка	Особенности
ГКЛ	Гипсокартонный лист	Самый распространенный вид материала, используемый для выполнения обычных ремонтно-строительных работ в жилых или общественных помещениях. Серые листы с синей маркировкой. Допускается использование в помещениях с влажностью до 70 %.
ГКЛВ	Гипсокартонный лист влагостойкий	Зеленые листы с маркировкой и надписями синего цвета. Используются для работ во влажных помещениях, таких как бассейны, сауны, кухонные или санитарные отделения.
ГКЛО	Огнестойкий тип гипсокартона	Применяется при отделке каминов, распределительных электротехнических щитов, вентиляционных каналов. Розовые листы, маркированные красными надписями.
ГВЛ	Гипсоволокнистый лист	Материал, обладающий повышенной прочностью и несущей способностью за счет целлюлозных волокон, добавленных в сердечник материала при изготовлении. Гвоздь, вбитый в плоскость их ГВЛ, держит нагрузку до 30 кг. Часто используется в качестве настила на пол. При всей своей прочности, листы ГВЛ обладают гибкостью, позволяющей делать плавные переходы плоскостей.
ГКЛВО	Гипсокартонный лист влагостойкий огнеупорный	Этот материал объединяет свойства огнеупорного и влагостойкого гипсокартона. Используется в помещениях, где возможны нагрузки обоих типов. Зеленые листы с маркировкой красного цвета.
ГКЛФ	Гипсокартонный лист фасадный	Желтые листы, устойчивые к атмосферным воздействиям. Применяются для отделки фасадов или иных наружных работ.

Образцы разных видов гипсокартона

Как правило, для внутренних работ применяют самый дешевый вид материала — ГКЛ, хотя окончательный выбор — прерогатива владельца помещения. Подбор оптимального типа обусловлен анализом условий эксплуатации, характером предполагаемых нагрузок и воздействий. Обычно руководствуются соображениями прочности, эффективности и надежности

Для потолочных конструкций важно выбирать более легкие и тонкие виды материала, напольные короба могут быть более тяжелыми и прочными

Комплектующие для гипсокартона

Гипсокартон не обладает высокой несущей способностью, являясь, по сути, облицовкой. Для него необходима опорная конструкция (для объемных фигур) или обрешетка (для плоскостей). Встречаются бескаркасные конструкции из ГКЛ, но они имеют только декоративное назначение и устанавливаются, как правило, в верхних ярусах помещений.

Каркас для гипсокартонного короба можно изготовить из деревянных брусков, или использовать штатные металлические направляющие. Существует три основных вида:

• Потолочный направляющий (основной) профиль (ПН, UD). Из него образуют основание или раму для стоек каркаса.
• Потолочный поперечный (ПП, CD). Служит для изготовления поперечин.
• Несущий профиль (ПН, UW). Другое его наименование — стоечный профиль. Служит основным опорным элементом каркаса, к которому крепятся панели из ГКЛ.
• Перегородочный стоечный (ПС, CW). Также используется для создания вертикальных опорных конструкций.
• Арочный профиль. Используется для создания криволинейных фигур. Имеет множественные надрезы, облегчающие изгиб в нужном направлении.

Виды и размеры профиля

Цены на профиль потолочный

Профиль потолочный

Названия металлических планок не говорят о том, что они могут быть использованы только по назначению. Все эти элементы являются своеобразным конструктором, позволяющим собирать каркасы так, как того требует ситуация.

Кроме этого, в продаже есть различные виды соединительных и крепежных элементов:

• Одноуровневые соединители типа «краб», обеспечивающие крестообразное соединение направляющих.
• Т-образные соединители для примыканий под прямым углом.
• Удлинители с вставным фиксирующим элементом.
• Двухуровневые соединители, обеспечивающие соединение крест-накрест одного направляющего профиля над другим.
• Прямые подвесы для крепления на потолке.
• Скользящие подвесы, способные перемещаться внутри направляющего профиля.

Подвесы и соединительные элементы

Для работы с металлическими направляющими необходимо иметь соответствующий инструмент:

• Ножницы по металлу.
• Ножовку по металлу.
• Электродрель или шуруповерт.
• Саморезы с наконечником под сверло.

Инструменты для монтажа гипсокартона

Цены на популярные модели перфораторов

Перфораторы

Если пользоваться этими инструментами сложно или их нет в наличии, каркас можно собрать из деревянных брусков, которые есть в продаже. Работа с деревом легче, но свойства древесины несколько хуже, чем у металлических деталей. Дерево гниет, коробится, способно впитывать влагу и менять линейные размеры. Короб, собранный на таком каркасе, способен разойтись по швам, финишная отделка может отслоиться или отскочить. Эти недостатки надо учитывать при выборе материала для каркаса короба.

В чем преимущества гипсокартонных конструкций?

Вариант со светодиодной лентой

Выбор материала

Комбинированный вариант: лампы + светодиодная лента

Открытый короб из гипсокартона с подсветкой на потолке обычно оснащают не отдельными лампами, а светодиодной лентой. Эта лента представляет собой полосу с закрепленными светодиодами, которые необходимо подключать к источнику энергии через специальный блок питания.

Различия лент по типу свечения

Выбирают ленту по таким параметрам:

Параметр	Особенности выбора
Цвет	Здесь есть три варианта: белые – самые простые, дешевые, и потому самые распространённые. Используются для общей подсветки, обладают сравнительно невысоким декоративным потенциалом; одноцветные — зеленые, синие, розовые и т.д. В качестве основного источника освещения не используются практически никогда, потому применять их стоит только для декорирования помещения; многоцветные (RGB) –включают диоды нескольких цветов, благодаря чему мы получаем возможность изменения цвета свечения. Для управления лентой применяется специальный контроллер.
Плотность светодиодов	Этот параметр определяет, сколько светящихся точек будет на одном метре ленты. Наиболее часто встречаются изделия с 30, 60 или 120 диодами. Естественно, чем больше светодиодов на одном метре, тем ярче лента.
Мощность	Определяется размерами используемых диодов. Как правило, мощность обозначается и на упаковке, и на самой ленте: SMD3528 – использует диоды 3,5х2,8 мм, применяется в основном для контурной декоративной подсветки; SMD5050 – работает на светодиодах 5х5 мм, может применяться в качестве источника фонового освещения.
Защищенность	Светодиодные ленты часто выпускают с защитой от влаги. Для потолочной подсветки этот параметр не столь важен, но все же иметь представление о нем необходимо. Степень влагозащищенности обозначается с помощью маркировки: IP20-33 — защиты от влаги нет, есть базовая защита от пыли. Вполне подходит для подсветки в жилых помещениях; IP44-65 – светодиоды защищены силиконовым покрытием, которое предотвращает попадание пыли и влаги на контакты. Можно использовать в кухнях, санузлах и т.д.; IP66-68 — герметичная лента в силиконовом или поливинилхлоридном кожухе. Могут использоваться и на улице, и даже под водой на незначительной глубине.

Различия по мощности и количеству световых элементов

Кроме самой ленты для монтажа контурной подсветки понадобятся:

1. Блок питания.
2. Контроллер трёхцветного свечения.
3. Диммер – устройство, позволяющее регулировать яркость светодиодов.

Технология монтажа

Общая схема подключения

Подсветка на основе LED-ленты может монтироваться разными способами, но я предпочитаю такой алгоритм:

1. Ленту нарезаю на отрезки длиной до 5 м.
2. Разрезать нужно только по линиям, отмеченным на самой ленте, иначе мы повредим электрическую схему.
3. Аккуратно зачищаю контакты на конце каждого отрезка.

При пайке соблюдаем полярность!

1. Соблюдая полярность, присоединяю провода от блока питания к контактам ленты. Для этого использую либо специальные коннекторы, либо – по старинке – паяльник.
2. Место пайки закрываю термоусадочной изоляционной трубкой.
3. Если есть необходимость, присоединяю к сети диммер и контроллер для цветной подсветки.

Фото соединения, защищенного термоусадочной изоляцией

1. Ленту укладываю на полку из ГКЛ, закрепленную по периметру потолка. Фиксирую изделие с помощью самоклеящегося слоя на изнаночной стороне, располагая его таким образом, чтобы свет попадал на потолок и отражался в помещение.

Монтаж светодиодов в коробе

1. Контроллер, диммер и блоки питания устанавливаю в отдельном месте, обеспечивая более-менее свободный доступ к этим приборам.

После завершения работы тестирую систему. Если все горит и переключается так, как надо – поздравляю, подсветка готова!

Результат работы

Готовимся к работе

Материалы

Рассказ о том, как собрать короб из гипсокартона самостоятельно, я начну с описания всего, что может нам понадобиться в процессе работы. И в первую очередь следует закупить материалы, из которых мы будем делать нашу конструкцию.

Для ванной, кухни и туалета желательно брать влагостойкий гипсокартон

Нам будут нужны:

1. Гипсокартон 12,5 мм. Для ванной, туалета или кухни берем влагостойкие плиты, для других помещений – стандартные.
2. Профили для каркаса. Потолочный короб собираем на каркасе из потолочного профиля, пристенный – из стенового. Такое решение обусловлено механическими характеристиками деталей, так что экономить здесь не стоит.

Профили для монтажа каркаса

1. Крепеж для профиля и ГКЛ – саморезы и анкера с пластиковой гильзой.
2. Шпаклевка для гипсокартона.
3. Лента-серпянка на самоклеящейся основе.

На фото показана лента-серпянка

1. Абразивные сеточки с разным размером зерна для стартовой и финишной затирки.
2. Грунтовка для стен и обшивки.
3. Перфорированный уголок для маскировки угловых стыков.

Перфорированный уголок для ГКЛ

1. Материалы для декоративной отделки – обои, краска, декоративная штукатурка, керамическая плитка и т.д.

Кроме того, если вам нужна каркасная конструкция из гипсокартона в туалете или ванной, т.е. там, где периодически возникает необходимость в доступе к трубам и запорной арматуре, то нужно приобрести специальный пластиковый люк с открывающейся крышкой. Для конструкции, которая минируется поверх батарей отопления, приобретаем специальные решетки.

Декоративные решетки для радиаторов

Короб под ванну и ревизионные дверцы

Инструменты для монтажа

Несмотря на то, что короб с гипсокартона делается довольно просто, без набора инструментов браться за решение этой задачи я бы не рекомендовал. Будут нужны:

Набор инструментов для работы с гипсокартоном

1. Перфоратор с буром по бетону или кирпичу для фиксации каркаса к несущим поверхностям.
2. Шуруповерт с битой для гипсокартона.
3. Ножницы по металлу для резки профиля.
4. Нож или пила для раскроя ГКЛ.
5. Рубанок для гипсокартона.
6. Измерительные инструменты – отвес, уровень, рулетка, угольник.
7. Шпатели разного размера.
8. Терка для шлифовки.
9. Кисти для грунтовки, антисептирования и финишной отделки.
10. Стремянка или стеллаж для высотных работ.

Чтобы добраться до потолка, понадобится стремянка

Что касается средств индивидуальной защиты, то я бы рекомендовал все работы выполнять в перчатках и защитных очках. При шлифовке зашпаклеванного короба также желательно использовать респиратор.

Работать с профилем лучше всего в перчатках

Как установить короб из гипсокартона на потолке

Чтобы рассматриваемая работа была выполнена качественно и по всем правилам и нормам, нужно соблюдать следующие рекомендации специалистов:

1. Потолочная поверхность должна быть ровной и чистой – необходимо будет пройти подготовительный этап.
2. Вся конструкция будет держаться только на каркасе из алюминиевых профилей, поэтому нужно с особой тщательностью подходить к выбору материала и крепежных элементов.
3. Направляющие каркаса под короб из гипсокартона в некоторых случаях проходят слишком близко к обогревательным элементам. В таком случае необходимо увеличить между ними расстояние, чтобы не произошел чрезмерный нагрев алюминиевых профилей – это приведет к деформации всего короба.
4. Перед тем как приступить к монтажу гипсокартона, на листах нужно сделать разметку – это облегчит процесс.

Что понадобится для работы из инструмента:

• рулетка, отвес и строительный уровень;
• перфоратор;
• шуруповерт;
• молоток;
• ножницы по металлу;
• шпатели;
• нож строительный.

Пошаговая инструкция монтажа короба из гипсокартона на потолке:

Делаем разметку. Линии наносятся карандашом, ровность их контролируется с помощью строительного уровня. Линии для крепления направляющих профилей рисуются на потолке и стенах.

Готовим трубы. Если на потолке имеются трубы, то перед тем как «запаковывать» их в гипсокартонный короб нужно провести грунтовочные и покрасочные работы.

Делаем отверстия. По линии, где будет располагаться направляющий профиль, делаем отверстия для крепежных элементов – для этого понадобится перфоратор.

Крепим направляющие. Сначала нужно прикрепить с помощью дюбелей к потолочной поверхности те профили, которые составляют верх будущего короба.

Монтируем UD профили

По периметру нужно прикрутить направляющие профили – это будет плоскость будущего короба, поэтому очень важно соблюсти горизонтальную ровность конструкции. Крепление данных профилей осуществляется саморезами.

Крепим подвесы

Они легко отрезаются ножницами по металлу по всей длине короба, к нижней части подвесов как раз и крепится несущий CD профиль с помощью саморезов.

Обратите внимание: большая часть нагрузки ложится как раз на эти несущие профили, поэтому нужно предельно внимательно следить за правильностью выполнения работ, нельзя допустить даже минимального перекоса

1. Готовим проводку. Если планируется монтировать в дальнейшем точечные светильники, то нужно заранее «прокинуть» проводку и прикрепить ее непосредственно к потолочной поверхности.
2. Крепим поперечные элементы. Это делается перпендикулярно по отношению к стене, шаг между элементами не должен быть менее 60 см.

На этом работы по возведению каркаса под короб из гипсокартона закончены, и можно приступать к монтажу непосредственно гипсокартонных листов.

Краткая видео-инструкция по монтажу короба из гипсокартона представлена ниже:
