Что такое удлинитель потока? Основные характеристики и место применения

Использование удлинителя протока

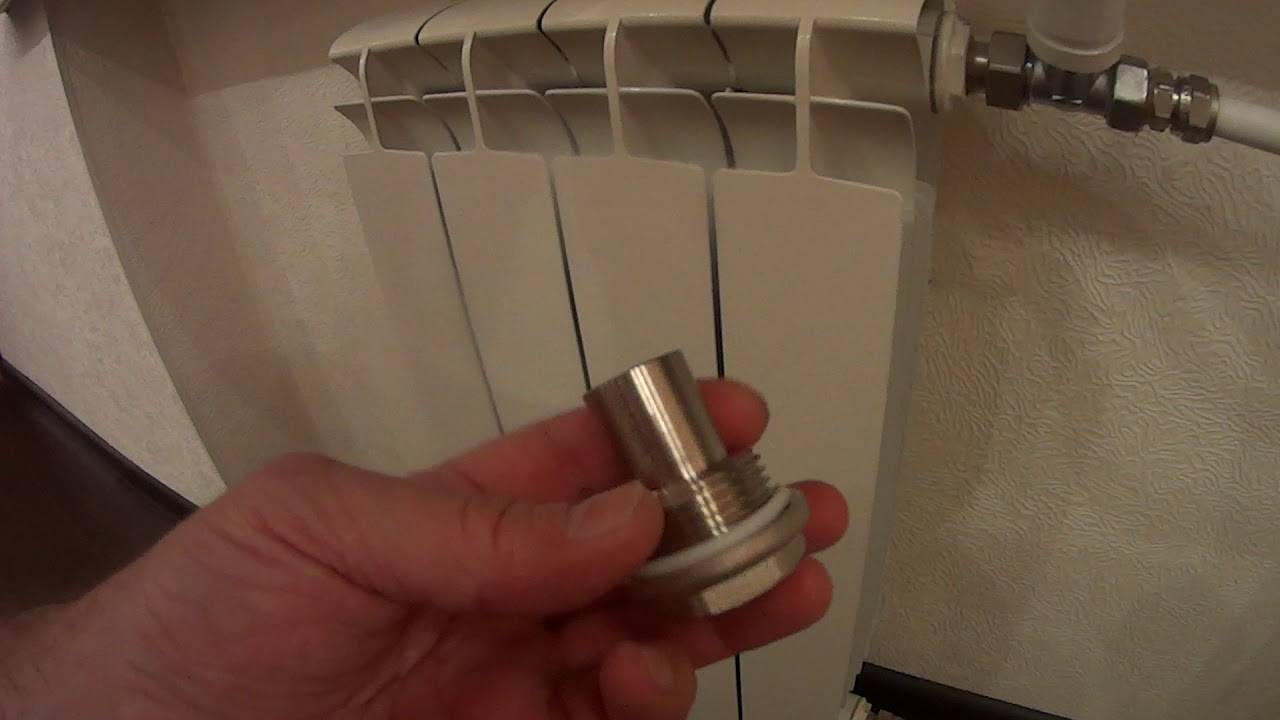

Что это такое

Удлинитель протока с термоголовкой для регулировки

• Если в радиаторе более 10 секций, то есть вероятность, что при боковом подключении они будут нагреваться неравномерно, то есть, чем дальше секция от трубы подачи, тем холоднее в ней будет теплоноситель, так как циркуляция в отопительном приборе будет проходить с разной скоростью. Поэтому, чтобы не переделывать боковое подключение на диагональное после монтажа батареи, что может вызвать определённые проблемы с обустройством интерьера комнаты, можно установить удлинитель протока для радиаторов своими руками.
• После монтажа такого устройства, циркуляция теплоносителя принимает равномерный характер – внутреннее диагональное движение воды начинает проходить с одной скоростью и тем самым проблема неравномерного нагрева батареи снимается сама по себе.

Но, оказывается, не всё так просто, как это должно быть на самом деле – дело в том, что купить удлинитель протока в магазине, торгующем сантехникой или даже заказать его в сети Интернет – целая проблема и причина самая банальная – нет, не высокая цена, а их отсутствие. Но для тех, у кого есть желание обустраивать свой быт, этот вопрос решаем – приспособление можно сделать самостоятельно.

Сделай сам

При любом виде подключения перед радиатором должна быть врезана запорная арматура

Для того чтобы произвести такую манипуляцию с радиатором, есть одно важное условие, которое, впрочем, необходимо выполнять для очень многих ситуаций – это наличие запорной арматуры на трубах подачи и возврата, куда будут включаться шаровые краны и «американки». Для демонтажа вам, в первую очередь, нужно перекрыть оба крана и аккуратно отвинчиваете верхнюю левую или правую футорку – есть вероятность, что силиконовая прокладка при этом будет повреждена, поэтому, лучше всего купить её про запас – благо, у неё копеечная стоимость

Конечно, лучше всего, если вы полностью освободите батарею от труб и снимете её с кронштейнов – на полу вам будет гораздо удобнее проводить дальнейшие работы

Для демонтажа вам, в первую очередь, нужно перекрыть оба крана и аккуратно отвинчиваете верхнюю левую или правую футорку – есть вероятность, что силиконовая прокладка при этом будет повреждена, поэтому, лучше всего купить её про запас – благо, у неё копеечная стоимость. Конечно, лучше всего, если вы полностью освободите батарею от труб и снимете её с кронштейнов – на полу вам будет гораздо удобнее проводить дальнейшие работы.

А теперь давайте разберёмся, как сделать удлинитель, но прежде всего, для реализации проекта вам понадобится кусок медной водопроводной трубы – её наружный диаметр должен быть 18 мм, а толщина стенки не менее 1 мм. Кроме трубы вам нужна будет двадцатая муфта под пайку – её внешний диаметр не 20, а 19,5 мм.

Инструмент для пайки медных труб

Чтобы спаять втулку с трубой, вам понадобится набор специальных инструментов, как то:

• Труборез, которым вы сможете отрезать медную трубу без деформации;
• Фаскосниматель, которым вы сможете снять фаску и заусенцы на концах после резки;
• Труборасширитель или развальцовщик;
• Стальной ёршик для очистки медной поверхности перед пайкой;
• Щётка для очистки обрабатываемых поверхностей от грязи, которая будет мешать пайке;
• Припой;
• Горелка с насадкой газовая, регулируемая.

Резка медной трубы

В первую очередь вам нужно будет спаять втулку с трубой, но её сначала нужно ровно отрезать – используем для этого труборез, только саму трубу нужно держать строго перпендикулярно по отношению к инструменту, чтобы край получился ровным.

Затем снимаем щёткой заусенцы, которые в любом случае будут на обрезанном конце и ёршиком очищаем поверхность изнутри. Убираем заусенцы и грязь, а потом наносим флюс на поверхность меньшего диаметра, равномерно распределив его с помощью кисточки.

На фото: процесс пайки

Вставляем детали друг в друга, вытирая салфеткой, выдавленный флюс и равномерно прогреваем концы, определяя готовность по цвету флюса – при достаточном нагреве он приобретает серебристый цвет.

Прикладываем к стыку припой – он будет плавиться от температуры труб, без нагрева от температуры меди и, растекаясь заполнять пустоты – это происходит благодаря капиллярному эффекту.

Когда вы увидите, что припой начинает собираться в капли, сразу же прекращаете процесс, но при этом продолжаете удерживать оба конца (не дуя на них) до полного застывания – на это потребуется меньше минуты.

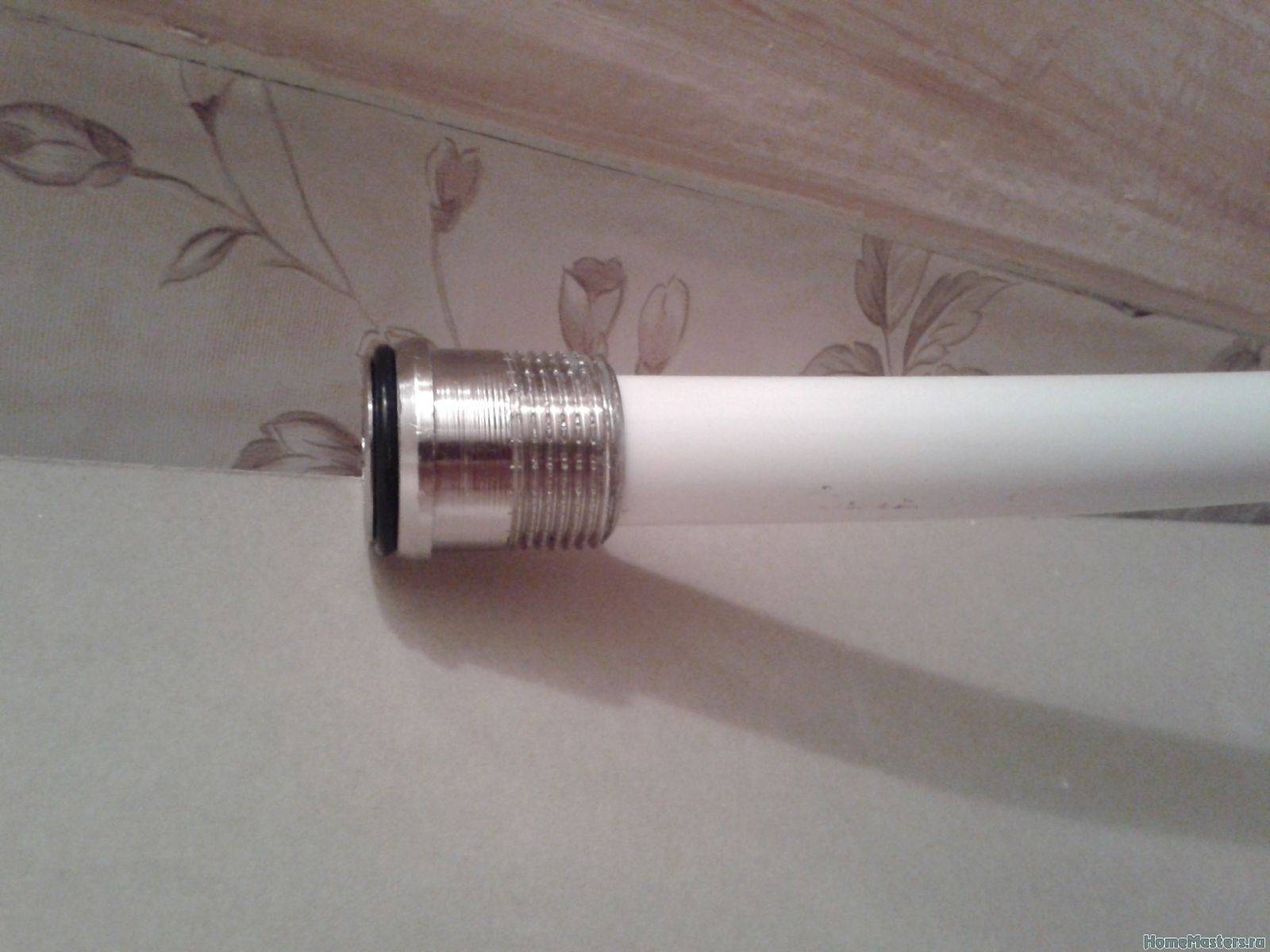

Устанавливаем самодельный удлинитель

По длине можете сделать трубу до средины последней секции, когда она в закрученном состоянии – в некоторых случаях длину делают до средины радиатора, но обрезать лишнее вы всегда успеете. Вставляете удлинитель в отверстие и закручиваете его.

Как сделать своими руками

Как говорилось выше, сделать удлинитель потока для биметаллического радиатора своими руками возможно, и с этим справиться может каждый.

Важное условие, чтобы батарея была подсоединена через шаровые краны с американками:

Нужно закрыть краны, слить воду и снять отопительную конструкцию.
Осторожно, для того чтобы не повредить краску, нужно отвернуть верхнюю пробку с установленной частью разъёмного крепления.

В процессе самостоятельной установки может понадобиться прокладка из силикона под пробкой, поэтому её стоит приобрести заранее. + Нужно позаботиться о наличии водопроводной трубы из меди диаметром 18 мм с толщиной стенки 1 мм (длина должна быть равна протяжённости батареи), а также прямой муфты под пайку с внешним диаметром где-то 19,5 мм.

Монтаж системы отопления с нижней подводкой

Подключение выполнено с помощью специальной арматуры

В зависимости от выбранной схемы выполняется монтаж трубопровода. Он может быть уложен:

1. В полу.
2. В стене.
3. Между полом и батареей.

Важно сначала установить батареи, рассчитав их количество для каждого помещения, а потом подводить к ним трубы. Если вы будете придерживаться рекомендаций, описанных в этой статье, то у вас не должно возникнуть сложностей при монтаже системы отопления с нижним подключением. Если вы будете придерживаться рекомендаций, описанных в этой статье, то у вас не должно возникнуть сложностей при монтаже системы отопления с нижним подключением

Если вы будете придерживаться рекомендаций, описанных в этой статье, то у вас не должно возникнуть сложностей при монтаже системы отопления с нижним подключением.

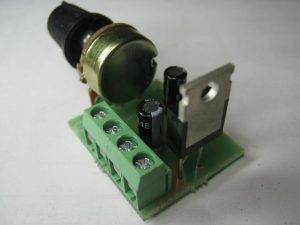

Порядок выполнения работ

В первую очередь готовится печатная плата из куска фольгированного текстолита. На приобретенном куске текстолита размечаем расположение элементов схемы, отмечаем необходимые размеры платы и вырезаем её.

Обезжириваем фольгу, чистим мелкой шкуркой, рисуем карандашом монтажную схему регулятора, соответствующую принципиальной.

Лаком (можно лаком для ногтей) обводим карандашный рисунок. После высыхания лака опускаем плату в ванночку с хлористым железом и вытравливаем медную фольгу не участвующую в работе схемы.

Устанавливаем симистор или тиристор на радиаторе для отвода тепла.

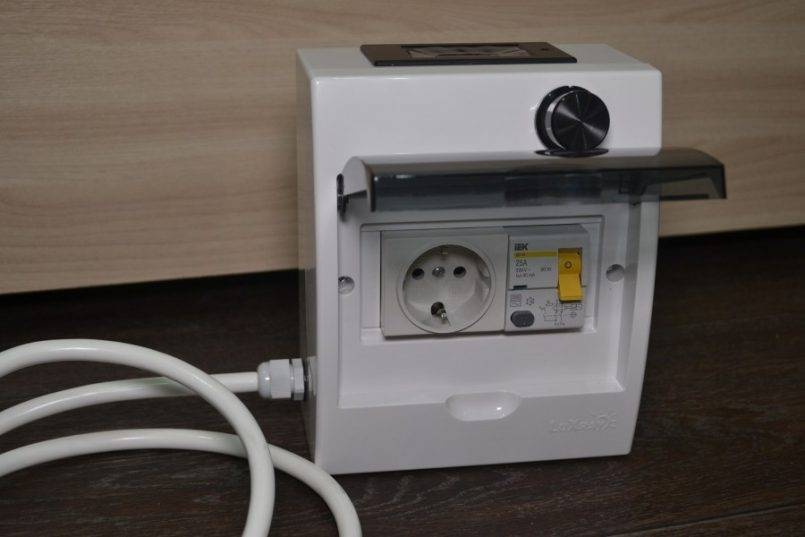

Как собрать электрический удлинитель своими руками

На первом этапе выполняется снятие с обеих сторон кабеля верхнего изоляционного слоя примерно на 5-7 см, после чего концы каждой жилы зачищаются на 1 см. Далее разбирается вилка путем выкручивания крепежного болтика. После этого нужно ослабить винты на хомутике, фиксирующем кабель внутри корпуса вилки. Затем выполняется подключение зачищенных проводов к двум вилочным контактам.

Место расположения проводников не имеет значения, самое главное – правильно выполнить подключение заземляющих контактов на розетках и вилках. После подключения проводников, осуществляется обратная сборка вилки. На завершающем этапе выполняется разборка розеточного блока и подключение к контактам двух жил проводников. Третья жила подключается к заземляющему контакту, точно к такому же, как и на вилке. Таким образом, оба контакта заземления оказываются соединенными единым проводом.

Если жила состоит из множества проволочек, то ее рекомендуется опаять или зафиксировать наконечником. В крайнем случае допускается простое скручивание проволочек с помощью плоскогубцев. После всех подключений кабель фиксируется внутри корпуса и выполняется окончательная сборка блока. Готовый удлинитель проверяется путем включения его в розетку домашней электрической сети или с помощью мультиметра.

Процесс изготовления удлинителя

1. Подготавливаем колодку для работы. Для этого при помощи отвёртки откручиваем на дне колодки съёмную крышку.
2. Далее подготавливаем кабель. При помощи ножа снимаем изоляцию с кабеля. При этом отступаем от края кабеля на 2 см. В результате мы видим 2 жилы кабеля. Края каждой из жил очищаем от изоляции. После чего тщательно скручиваем проволоку на жилах и загибаем её.
3. Устанавливаем жилы кабеля в специальные пазы колодки. Фиксируем жилы болтами. Также фиксируем кабель на выходе колодки.
4. Надеваем крышку на колодку и завинчиваем болты.
5. На противоположной стороне кабеля будем крепить вилку. Для этого снимаем защитный кожух с рабочей части вилки.
6. Указанным выше способом подготавливаем к работе жилы кабеля. Надеваем на кабель кожух вилки. Затем устанавливаем жилы в соответствующие разъёмы вилки. Фиксируем жилы при помощи болтов.
7. На выходе вилки фиксируем кабель двумя болтами и специальной вкладкой.
8. Надеваем кожух на внутреннюю вставку. Закручиваем болты.
9. Удлинитель готов к работе!

Удлинитель, сделанный своими руками, прослужит долго и будет в разы удобнее, чем магазинный. Для сборки вам потребуется острый нож для снятия изоляции, плоскогубцы, набор отверток. После подготовительных работ можно приступить к непосредственному изготовлению удлинителя.

Сборку рекомендуем начать с вилки. Для этого следует удалить верхнюю изоляцию на 5-6 см. После этого очищаем сами жилы от изоляции приблизительно на 1 см. Разбираем штепсельную вилку и крепим оголенные провода непосредственно к вилке.

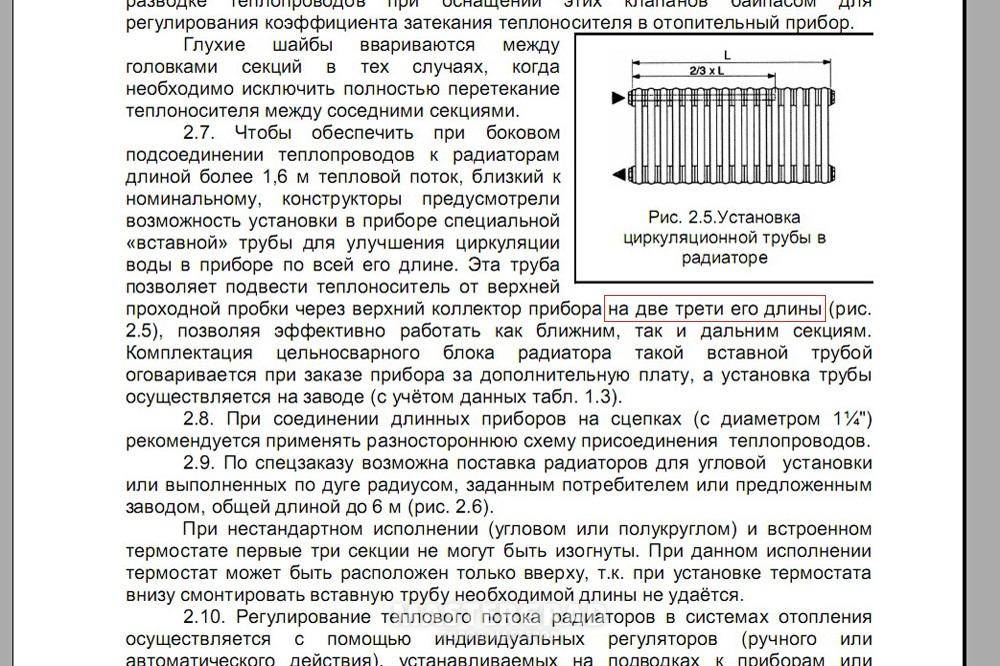

Назначение удлинителя потока

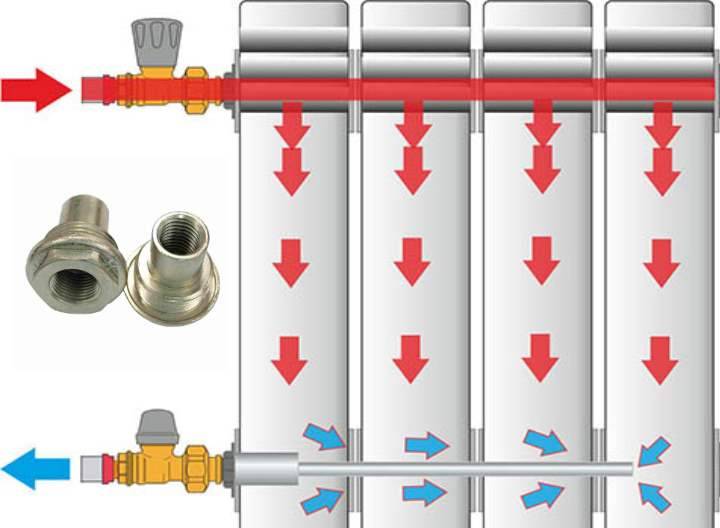

Чаще всего удлинитель потока используется при боковом подключении радиаторов

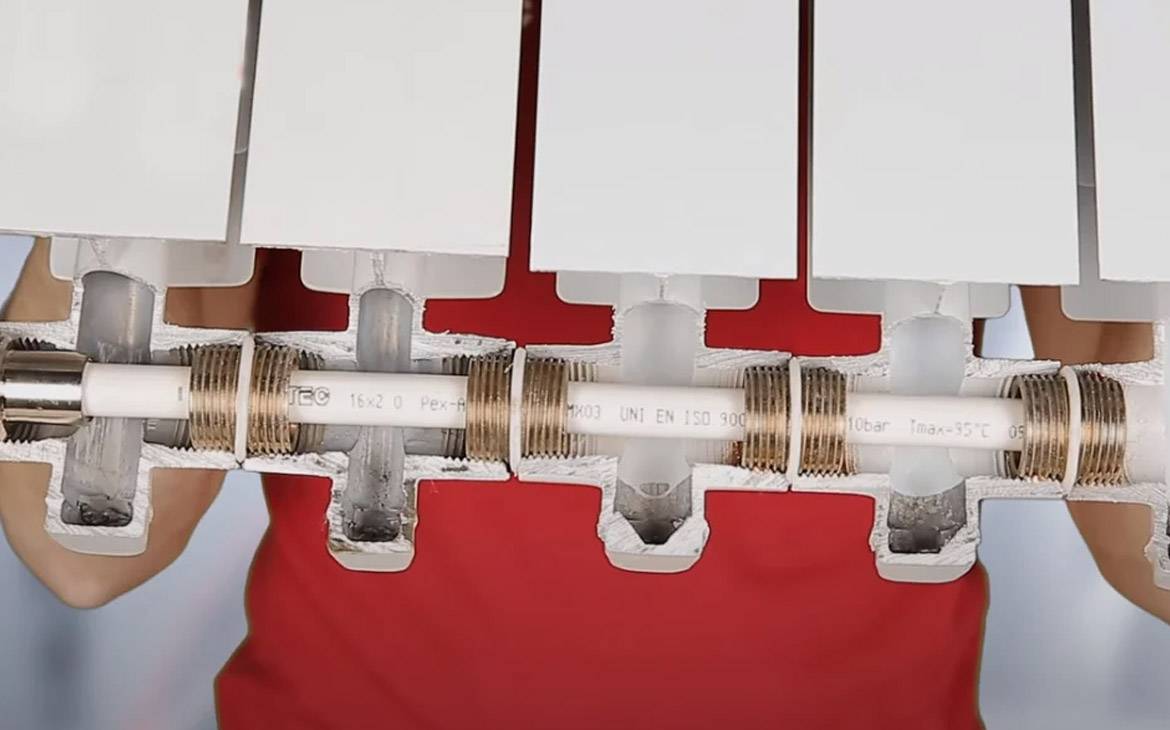

Деталь используется для изменения направления потока теплового носителя, что позволяет батарее нагреваться равномерно без повторного подключения. Удлинитель протока подходит для радиаторов, подключенных с одного из боков. Часто его устанавливают на обратное подключение, за счет чего вода перемещается по диагонали.

Обычно деталь применяется для длинных батарей (количество элементов больше 10), так как их конструкция способствует неравномерному прогреву. Чем дальше секция находится от трубки, через которую осуществляется подача воды, тем больше вероятность, что она останется холодной. Простейший способ это исправить – смонтировать удлинитель. Это поможет сделать циркуляцию равномерной и эффективной. Устройство подходит для батарей из биметалла (с алюминиевыми и стальными компонентами). Для конструкций из чугуна его используют редко.

Функциональные особенности

Основные функциональные особенности удлинителя для автомобиля:

1. Возможность переноса гнезда прикуривателя в более удобное место. В некоторых авто этот разъем расположен в неудобном месте, поэтому многие автолюбители решают самостоятельно перенести его. Для переноса можно либо переустановить устройство, для чего потребуется проделать соответствующие отверстия в центральной консоли, либо использовать удлиненный провод.
2. В последнее время существует множество устройств, которые питаются от этого гнезда. К примеру, его можно использовать для зарядки мобильного телефона, планшета, термокружки, автомобильного чайника и т.д. Если провод зарядного устройства слишком короткий, то удлинитель позволит с большим удобством осуществить процедуру зарядки, установив девайс в любом удобном месте авто.

Изготовление удлинителя на катушке.

Основание для катушки я сделал из квадрата, согнув его по размерам которые я указал на фото. Затем приварил крепление с двумя гайками, в верхнюю будет крепиться ручка, позаимствованная от сломанной болгарки, а для чего вторая гайка узнаете ниже. Для крепления катушки, приварил к основанию шпильку.

Что бы во время сматывания провод не тёрся о шпильку, на неё нужно сделать втулочку, например из полипропиленовой трубы.

Теперь приступаем к изготовлению самой катушки.

В кругах, которые сделал из фанеры диаметром 230 мм, я заранее сделал отверстия. В центре отверстие для крепление самой катушки на основание, три отверстия во круг для выхода провода на розетки и ещё три отверстия для стягивания катушки. И ещё одно отверстие на внешнем круге, возле окружности, здесь будет крепиться ручка. Такие же отверстия я проделал в заглушках.

Подготавливаем розетки, отрезаем от провода три части по примерно по 10 см, зачищаем и крепим к розеткам. Затем просовываем провода от розеток в отверстия и стягиваем между собой розетки, круг и заглушку. Скручиваем провода. В муфте с краю сверлим отверстие под кабель и просовываем его в отверстие. Соединяем кабель с проводами идущими от розеток. Одеваем на муфту вторую заглушку, берём второй круг из фанеры и стягиваем всё это тремя шпильками. Всё катушка готова.

Ставим катушку на наше основание и слегка притягиваем гайкой, что бы катушка свободно вращалась. Что бы гайка не откручивалась, её обязательно нужно застопорить.

Сматываем провод на катушку. Что бы во время транспортировки катушка самопроизвольно не разматывалась, как я писал выше где крепится ручка, рядом я приварил ещё одну гайку, в неё мы завинчиваем ограничитель.

Бывают ситуации, когда удлинитель короткий, а предмет подключения находится дальше чем длина удлинителя. Конечно, можно взять другой соединить их и подключить электронную технику. А если нет другого удлинителя и розетки поблизости, но есть освещение (электрический патрон лампы накаливания), то можно проявить смекалку. Возникают идеи удлинителя своими руками.

Материалы для самодельной переноски

Электрическую переноску можно собрать из любых подручных материалов (старых бытовых устройств, остатков кабеля и т.д.). Если их нет, приобретите все элементы с нуля. Для изготовления возьмите следующие материалы и элементы:

• разборная штепсельная вилка;
• кабель нужной длины;
• закрытая электрическая розетка или блок розеток (в зависимости от того, сколько точек подключения вам нужно).

Чтобы разобрать элементы и потом собрать из них электрический удлинитель, используйте подходящую по размеру и форме отвертку. Для обрезания проводов вам понадобятся кусачки или пассатижи, канцелярский нож для удаления изоляции.

Чтобы не допускать перегрева и возникновения аварийных ситуаций, все детали для электрической переноски должны выбираться для конкретных нужд.

Как выбрать материалы?

Все элементы электрического удлинителя выбираются по суммарной мощности, включаемых в него приборов. Если вы планируете установить одну розетку, берите для расчета мощность самой большей нагрузки, которая может в нее подключаться. В случае одновременного включения сразу нескольких приборов в несколько точек, необходимо просуммировать их мощность или ампераж. По которому выбирается соответствующий номинал вилки и розетки, а также сечение жил кабеля.

К примеру, если вы установите блок на две розетки, одна из которых предназначена для пылесоса, потребляющего 5 А, а вторая для электродрели, потребляющей 3 А. Таким образом, суммарный ток составит 8 А. Соответственно в таком случае вам хватит вилки и розетки номиналом на 10 А, при этом остается запас в 2 А, если вам понадобиться подключить более мощное устройство.

Для определения сечения провода используется та же сумма нагрузки, к которой прибавляется 20 – 30% для запаса прочности. Конкретное значение площади жилы выбирается из таблицы таким образом, чтобы полученная величина подключаемой нагрузки не превышала допустимой для данного провода.

Таблица: зависимость допустимой нагрузки от сечения жилы

К примеру, для нагрузки в 8 А вы прибавляете 20% запаса I = 8+1,6 = 9,6 А. Так как медный провод гораздо удобней и предпочтительнее для электрического удлинителя, рассмотрим его в качестве примера. Для рассматриваемого примера вам вполне хватит любой марки кабеля сечением 1,5 мм2.

Следует отметить, если вы собираетесь использовать самодельный удлинитель в трехпроводной системе (фаза, ноль и земля), то вам понадобиться кабель с тремя жилами, а розетки и выключатель должны иметь три вывода. Если в вашем доме используется только два провода – фаза и ноль, изготавливать удлинитель с тремя выводами не имеет смысла.

Сечение и марка провода

Сечение жил провода для подключения нагрузки комнатной аппаратуры (TV, компьютеры, холодильники) выбирайте не менее 0,75мм².

Многие не знают, но все удлинители должны быть изготовлены и соответствовать ГОСТ Р 51539-99 (МЭК 61242-95). Он называется «Удлинители бытового и аналогичного назначения на кабельных катушках». Скачать можно здесь. Вот регламентированные сечения провода для удлинителей согласно этого норматива:

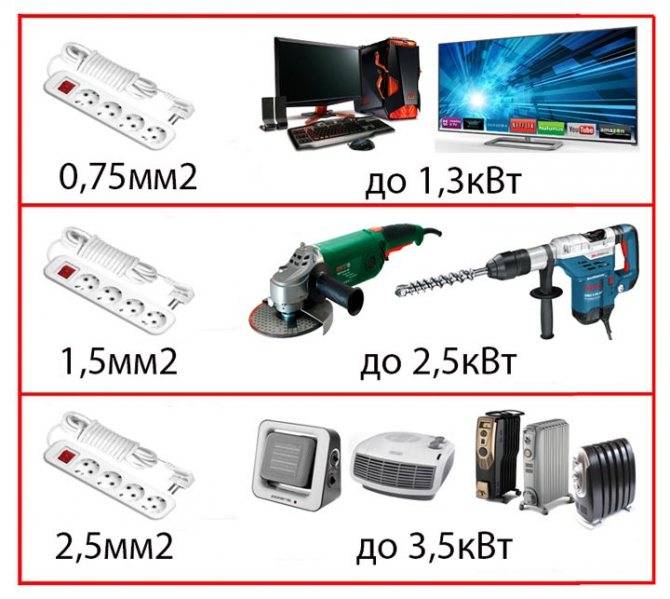

нагрузка до 6А (1,3кВт) – 0,75мм²

нагрузка до 10А (2,2кВт) – 1мм²

нагрузка до 16А (3,5кВт) – 1,5мм²

Марка провода – чаще всего ПВС с поливинилхлоридной изоляцией.

При этом диаметр самого провода (не отдельной жилы) желательно иметь от 5мм и выше. Если это не так, производитель скорее всего на чем-то сэкономил – либо на меди, либо на изоляции.

Еще может быть использована марка КГ, вместо ПВС. Он более устойчив к отрицательным температурам и изменениям погодных условий. Для уличного или гаражного применения такой выбор будет более правильным.

ПВС протащите несколько раз по бетонному полу, и его изоляции придет конец. КГ более стоек к таким условиям эксплуатации. Применимы и другие марки кабеля:

Вот подходящие сечения проводов для качественных переносок, и что в них при этом можно безопасно включать без риска перегрева (холодильники, стиральные машинки, ТВ, дрели, болгарки, обогреватели и т.д.):

К сожалению, в заводском исполнении, вы практически не встретите в магазинах бытовые удлинители с сечением 2,5мм². Разве что это будут бобины или катушки большой длины, от 50 метров и выше.

Да и то, повышенное сечение здесь нужно в первую очередь ради снижения потерь напряжения, а не подключения большей мощности. Поэтому такие модели (с проводами 2,5мм², 4мм² и выше) зачастую мастерят самостоятельно. Для более мощных приборов, например инверторных сварочных аппаратов, идет уже совсем другой класс изделий.

Как собрать удлинитель на катушке

Полупрофессиональный удлинитель должен обеспечить передач тока силой 32 А на 50 м. Например запитать баню на даче. Суммарная мощность приборов составит 7 кВт! В этом случае потребуется трёхжильный многопроволочный кабель 3×10 мм. 50 метров такого кабеля весит около 20 кг.

Только используя катушку, будет понятно как сделать электрическую переноску, массой более 20 кг.

Где взять катушку

Есть два варианта:

1. Сделать/заказать сварную раму, выпилить из толстой фанеры два круга, купить шпилек, болтов и гаек, собрать вот такую конструкцию. Себестоимость изделия составит 1.5-2 тысячи рублей.
2. Купить катушку без кабеля ценой 300-500 рублей.

Но дополнительно потребуется комплект электроустановочных изделий с защитой IP44, рассчитанные на 32 А.

Ключевые этапы изготовления и сборки катушки для удлинителя

Изготовление втулки для барабана. Универсальная самодельная катушка для удлинителя будет вращаться

Поэтому важно изготовить надежную втулку с фиксирующими шайбами. Для этого необходимо взять трубу сечением 20 и 25 мм

Материал нарезается по ширине барабана с учетом установки фиксирующего болта. При этом трубчатый элемент сечением 20 мм необходимо отрезать с запасом по ширине не менее 5 мм. Меньший диаметр трубы должен свободно вставляться во внутрь. По бокам оси устанавливаются выточенные из стали толщиной 2-4 мм втулки. Подвижный элемент фиксируется болтом М8 или М10.
Подставка для катушки из профилированной трубы. В инструкции на фото, где указано как сделать катушку для удлинителя присутствует конструктивно важный элемент П-образная стойка. Данную деталь можно изготовить из отрезков профилированной трубы 20х20 мм и 20х40 мм. Изначально важно определить размеры конструкции с учетом габаритов вращающегося барабана. Труба 20х20 мм нарезается по нужным параметрам и сваривается между собой в форме буквы П. Центральная часть размечается по центру. После чего вертикально приваривается труба 20х40 мм.

• Крепление оси для барабана на стойке. Ось должна привариваться к трубе 20х40 мм. Предварительно необходимо отметить положение барабана по высоте. Круглая труба 20 мм приваривается к профилированной электродной сваркой. Также потребуется упорная шайба, которая будет выполнять роль фиксатора для барабана. При необходимости шайбу можно приварить к профилю.
• Рукоятки для катушки и несущей рамы. Ручки необходимы для удобства пользования катушкой. В качестве основных элементов подойдут рукоятки от болгарки или дрели. Большую ручку необходимо закрепить в верхней части профиля 20х40 мм при помощи гайки. Маленькая должна быть расположена на самой катушке. Ручку для вращения барабана можно изготовить из болта или шпильки. Также подойдет рукоятка с роликом. В таком случае можно получить более плавную работу вращающегося механизма.

Что нужно для изготовления удлиняющего фитинга?

Давайте рассмотрим, что нужно для изготовления удлинителя. Вначале необходимо обзавестись следующими материалами и инструментами:

• муфта под пайку (двадцатка);
• отрезок медной или пластиковой водопроводной трубы с сечением 18 мм, и стенками не тоньше 1 мм;
• регулируемая газовая горелка с насадкой;
• труборез (благодаря ему можно отрезать кусок трубы необходимой длины, не деформировав его);
• припой;
• металлический ершик;
• фаскосниматель (он позволит качественно избавиться от заусенцев на торцах трубы);
• жесткая щетка;
• силиконовая прокладка;
• развальцовщик (если такового нет, можно воспользоваться труборасширителем).

После того как подготовительные работы осуществлены, можно заняться работами по восстановлению нормального функционирования биметаллических отопительных батарей. Вся запорная арматура на трубах, которые ведут к радиатору, должна находиться в закрытом положении. В случае однотрубной схемы подключения, необходимо закрыть один кран, после чего необходимо слить воду с батареи отопления.

Теоретически установка удлинителя возможна без демонтажа радиатора. Но в таком случае данная процедура будет достаточно неудобной. Из-за этого, батарею отопления лучше всего снять. Сделать это довольно просто.

Необходимо отвинтить пробку вместе с разъемным соединением. При этом, необходимо тут же проверить в каком состоянии находится силиконовая прокладка. Если она повреждена, необходимо ее сразу же заменить. Ее цена довольно мала, но функция, которую она выполняет достаточно важная. Экономить на данном элементе не стоит.

После чего необходимо отсоединить трубы от батареи отопления и аккуратно снять ее с кронштейнов. После чего можно начинать основной этап работы.

Как установить удлинитель радиатора?

Приступаем к основному процессу. Во-первых, при помощи трубореза нужно отделить от куска медной трубы отрезок необходимой длины. Край изделия должен получиться, благодаря труборезу, достаточно ровным. Этого можно добиться в том случае, если трубу держать строго перпендикулярно относительно трубореза.

После чего при помощи жесткой щетки, тщательнейшим образом нужно удалить заусенцы с отрезанного края. После чего при помощи стального ершика обрабатывается внутренняя поверхность стенок трубы.

Важный момент! Многие пытаются зачищать трубу при помощи наждачки. Этого делать ни в коем случае нельзя. Необходимо помнить о том, что медь достаточно мягкий материал. И при ее обработке наждачной бумагой на стенках остаются частицы абразивного материала, из-за которых в дальнейшем качественная и надежная пайка будет невозможной.

Вилка

Прежде чем покупать удлинитель, посмотрите какая у него вилка:

литая

разъемная

Если вилка не литая, и ее можно разобрать, то есть риск нарваться на сомнительное изделие. Именно такие вилки проще всего изготовить кустарным способом.

Для производства цельных, хотя бы нужно некоторое профессиональное оборудование.

Кроме того, если ваша аппаратура с вилкой без евроразъема, то удлинитель с евророзеткой вам противопоказан. Использование в этом случае евроадаптеров и переходников в разы увеличивает переходное сопротивление.

А еще нарушает систему заземления, что может привести к поражению эл.током. Некоторые приборы и инструменты подключать без заземления элементарно опасно.

То есть, при номинальной нагрузке в 10А, только на одних контактах “вилка-розетка” можно терять в мощности до 10Вт каждый час. Вот сводные данные по потерям в напряжении и мощности в удлинителях в зависимости от длины, материала и сечения жил.

И это при нормируемых значениях. А что будет, если вы понавтыкаете различные переходники.

Еще обращайте внимание на расположение втычных контактов розеток. Они должны быть сделаны так, чтобы вилка подключаемого аппарата втыкалась по диагонали или наискось, а не вертикально

Иначе вторую вилку в соседнее гнездо невозможно будет подключить.
