Строительство гаража на даче своими руками: чертежи, проекты, размеры – Обзор

Фундаментные работы

Заливка монолитного фундамента

Схема Качественный и надежный фундамент является основой любого строения. Выбор технологии для возведения фундамента зависит от множества различных факторов: конструктивного решения строения, особенностей грунта, финансовых возможностей владельца и т.д.

В основном для строительства гаража основанием служит бетонная плита, залитая по монолитной технологии.

Бетонная плита будет служить черновым полом, который затем можно облицевать любыми отделочными материалами. Являясь разновидностью «плавающего» фундамента, бетонная плита воспринимает равномерно высокие нагрузки, помогая избежать деформации сооружения в процессе его эксплуатации.

Для обустройства монолитного фундамента по периметру намеченной застройки выкапывают неглубокую траншею и устанавливают опалубку. Вначале делают подушку из песка и гравия, утрамбовывают ее. Затем армируют основание двумя сетками металлических прутьев, подготавливая площадку, и заливают ее бетоном. После этого фундаменту необходимо дать выстояться около 3 недель.

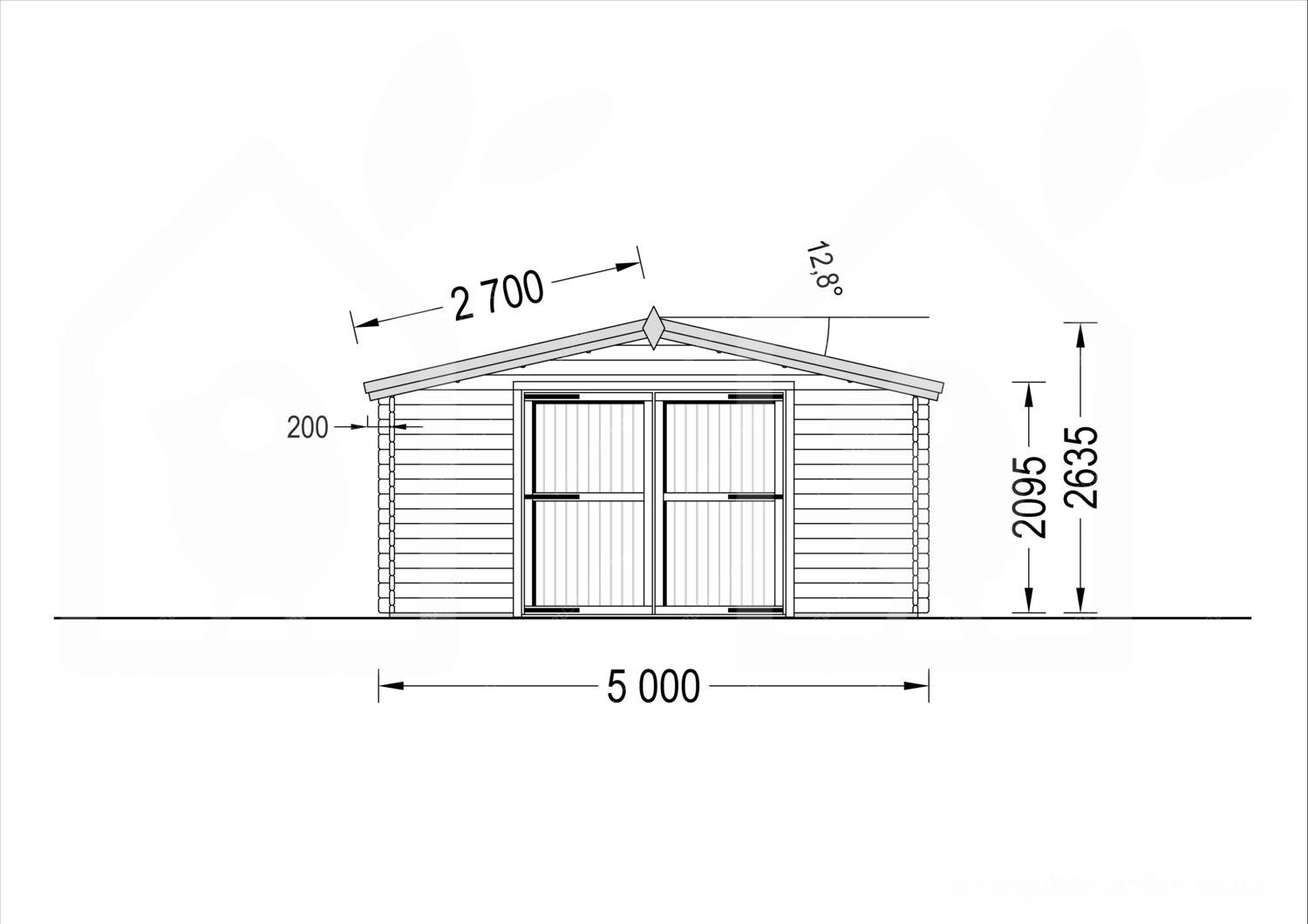

Типовой проект гаража на один автомобиль

Существуют строительные нормативы, регламентирующие основные габаритные размеры гаражей, которые нужно учитывать при проектировании и возведении сооружений. Одним из главных является ДБН В.2.3-15:2007.

В соответствии с его требованиями номинальная площадь на один легковой автомобиль составляет 5х2,3м. Однако при проектировании гаража необходимо учитывать габариты транспортного средства. Поэтому, принято к имеющимся размерам авто добавлять не менее 0,5м, формируя по бокам и с торцов защитные зоны.

При этом, высота потолка должна быть не менее 2,2 м. Как показывает практика, для малолитражек вполне достаточно гаража с полезным размером внутреннего пространства 5х2,5м. Однако использовать помещение при таких габаритах будет не слишком удобно.

Внутренняя планировка гаража создается исходя из следующих потребностей владельца автомобиля:

• Для людей с ограниченными возможностями необходимо предусмотреть дополнительное расстояние от зоны выгрузки до стены не менее 1,5 м;
• Как показывает практика для автомобилей представительского класса оптимальными размерами, для наиболее удобной эксплуатации считаются 6,5х4,0м. Они позволяют не только безопасно припарковать автомобиль, не боясь оцарапать кузов об элементы строительных конструкций, но и делают возможным полное открытие дверок с каждой стороны одновременно;
• Приобретение прицепа или лодки небольшого объема так же существенно увеличит габаритные размеры сооружения до 7,4х5,0м и 7,4х4,5м соответственно;
• Наличие велосипеда, мотороллера или мотоцикла, который хранится на одной линии с автомобилем, увеличивает длину помещения гаража не менее чем на 2м;
• Если велосипеды будут храниться сбоку от автомобиля, то предусматривается дополнительное расстояние до стены не менее 1,1 м;
• При необходимости установки стеллажей на торцевой части гаража, его длина увеличивается не менее чем на 2,4м.

Следует отметить, что расстояние от автомобиля до стен помещения в 1,5 м является наиболее комфортным и многофункциональным. При необходимости на стену можно установить небольшой умывальник, крепежи для вертикального хранения велосипедов и т.п.

Выбираем материалы гаража для самостоятельной постройки

Начнем со строительства гаража из кирпича. К кладочным камням в строительстве относят не только кирпич, но мы ограничимся этим словом, подразумевая возможность применения и других каменных материалов: блоков из шлакобетона (шлакоблоков), пенобетона (пеноблоков) и других.

Стремление построить кирпичный гараж вполне оправданно. Он не только выглядит куда внушительнее металлического, но и является таковым на самом деле. Не даром гараж, сложенный из кирпича, называют капитальным. Конечно, возведение такого сооружения — дело небыстрое и трудоемкое, но и результат того стоит. Вот что вам предстоит сделать, если вы решили построить гараж своими руками.

Гараж из дерева

Гараж из дерева

Деревянные гаражи красивые на вид и практичные в использовании, они экологичные и легки в установке. К нюансам относится наличие двух вариантов сооружения: методом установки каркаса и из блок-хауса. Вы можете выбрать такой, который больше подходит. Первый способ реализуется дешево и быстро, но второй — более надёжен.

Инструкция постройки гаража из дерева

Технология сооружения гаража из такого материала имеет следующие этапы:

• Определитесь с моделью и местом — подумайте, вы хотите пристроенный к дому гараж, или стоящий отдельно. Определитесь с типом ворот, методов их открывания.
• Составьте макет будущей постройки.
• Подготовьте участок — очистите и утрамбуйте поверхность, чтобы она получилась идеально ровной.

Ленточный фундамент

• Установите прутья из металла и залейте бетоном марки М300, оставьте на три недели.
• Выполните нижнюю обвязку деревом с помощью доски 5 на 10 см, соблюдайте интервал около 120 см, но не больше.

Деревянный каркас

Наверное, самый трудный этап — это заливка и сооружение каркаса. Но если вы сталкивались с этим видом работ ранее, она не займёт много времени и труда. Возьмите доски толщиной около 2,5*10 см или стандартную вагонку. Если используете дерево, его нужно обшить и укрыть плёнкой гидроизоляции.

Вы сами убедились, что по времени это не займёт много часов. Теперь можете посмотреть прайсы материалов и поймёте, что это также и недорого.

Профнастил и сэндвич панели

Сделать недорогой гараж из газобетона по силам большинству автовладельцев, но вариант быстровозводимой конструкции также заслуживает внимания. Самым простым вариантом является сборка каркаса из металлопрофиля с последующей обшивкой профнастилом.

По такой технологии строят холодные укрытия для машин. А вот для качественного утепления стен вам потребуется выбрать шаг стоек каркаса равным ширине или длине жесткой минватной плиты (50 или 100 см). В этом случае утеплитель ровно и точно встанет на свое место, после чего его нужно зашить любым листовым материалом. Например, плоскими асбоцементными листами, цементно-стружечной плитой, ОСП, обработанной антипиреном деревянной вагонкой или оцинкованной сталью.

Многослойные панели делятся на два вида: классический сэндвич из стального профнастила с минватным, пенопластовым или пенополиуретановым утеплителем и конструкции из OSB листов с пенопластом.

Вы можете приобрести готовый «конструктор» для самостоятельной сборки (металлокаркас, панели, ворота, доборные элементы и крепеж). Тот, кто не хочет брать в руки сварочный аппарат и шуруповерт может сразу при покупке заказать монтаж.

При строительстве своими руками стоимость гаража из сэндвич панелей сравнима с ценой пеноблочного варианта. Времени на его возведение потребуется на 3-4 дня меньше, поскольку не только стены, но и кровля собирается из многослойных панелей и не требует утепления.

Важные моменты, от которых зависит качество конструкции из сэндвич панелей — точность заливки бетонного основания и сборки каркаса. Если эти работы выполнены правильно, то установка стен и кровли занимает не более суток.

Возведение стен: варианты используемых материалов

Сегодня мы не будем разбирать конструкции из ЛСТК – такие гаражи нельзя рассматривать как капитальные постройки. А значит, из используемых строительных материалов остаётся дерево, кирпич, бетон или блоки и металл.

Деревянные постройки: плюсы и минусы

Деревянный гараж также называют каркасным. Положительных качеств у таких построек много. Они экологически чистые, сравнительно лёгкие и не требуют больших затрат при строительстве. К тому же, такую постройку можно возвести довольно быстро. Но и минусы деревянного гаража значительны. Ведь массив легко подвержен возникновению плесени и грибка, а также гниению, не говоря уже о пожароопасности. Частично с этими проблемами справляются современные пропитки, которых сейчас достаточно много на прилавках магазинов, однако полностью решить проблему они не могут. Ведь от возгорания пролитого бензина они не спасут. Ещё одним негативным фактором деревянных гаражей является подверженность разрушению под воздействием солнечного света и атмосферных осадков, хотя оно будет не столь велико.

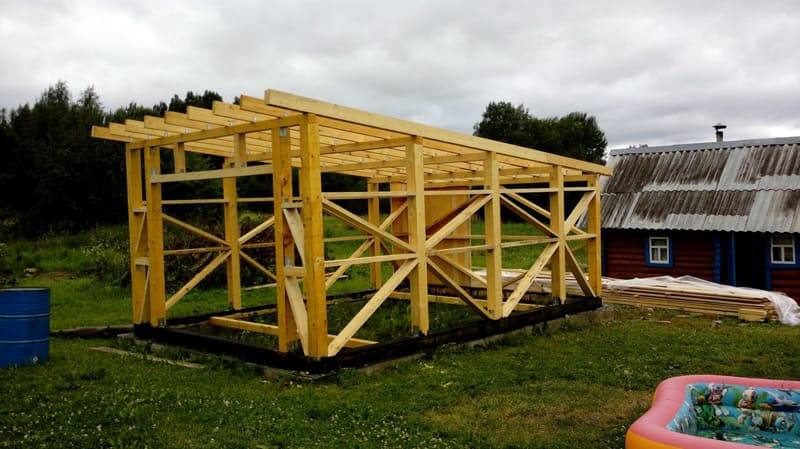

Каркас гаража из дерева ФОТО: 5domov.ruГотовое строение даже с виду кажется очень лёгким ФОТО: svoimirukami.lesstroy.netА здесь уже целая мастерская со стояночным местом ФОТО: stroy-podskazka.ru

Кирпичные гаражи и их особенности

Кирпичные постройки довольно долговечны и не боятся огня. К тому же, здесь можно применить любую отделку. К примеру, кирпичная стена легко оштукатуривается, в отличие от деревянной. С одной стороны все недостатки, присущие древесине, здесь отсутствуют, но нельзя забывать о том, что укладка этого материала – трудоёмкий процесс. Кроме того, он требует определённых навыков и умений. Времени на постройку гаража из кирпича уйдёт намного больше. Но основным минусом можно назвать стоимость материала как самой постройки, так и фундамента для неё. Кирпичная стена значительно тяжелее деревянной, значит, и основание должно быть более прочным.

Очень аккуратно выполненная постройка с оконными проёмами ФОТО: zhd-online.ru

Бетонные блоки и чем отличается строительство из них

С одной стороны, можно сказать, что постройка гаража из бетонных блоков займёт значительно меньше времени. Но не стоит забывать, что вес их довольно велик, поэтому без привлечения строительной техники эту работу выполнить никак не удастся. А это вновь негативно скажется на стоимости постройки.

Листовой металл: подходит ли такой материал для строительства гаража

Можно сказать, что стальные гаражи наиболее удобны. Единственной сложностью при таком строительстве становится утепление, однако обилие материалов, предлагаемое на российском рынке, сегодня легко решает эту проблему. А вот из плюсов можно отметить, что такой гараж можно сделать как сварным, так и разборным. А это позволит, при необходимости, полностью разобрать постройку и перевезти её на новое место даже на легковой автомашине с прицепом.

Такой гараж можно с лёгкостью разобрать и собрать, как конструктор ФОТО: youtube.com

Сэндвич-панели

Если стоит задача построить гараж буквально за неделю, то лучшего решения, чем сэндвич-панели не найти. Это многослойный материал, состоящий из слоя утеплителя, который с обеих сторон прикрыт металлом, пластиком, гипсокартоном или OSB-плитой. Для гаража используют металлические панели. В качестве утеплителя выступает пенопласт, минеральная вата, пенополиуретан. Для гаража лучше брать панели, утепленные пенополиуретаном, который обладает минимальным коэффициентом теплопроводности, не боится влаги и способен к самозатуханию. Также можно остановиться на изделиях с минеральной ватой – она не поддерживает горение, но гигроскопична. Пенопласт не боится воды, но горит и может стать пристанищем для грызунов.

Плюсы:

• высокая скорость строительства – гараж может быть готов уже через 3-5 дней;
• относительно невысокая стоимость, особенно если сравнивать с кирпичом;
• высокий уровень теплоизоляции, возможность обойтись без отопления;
• простота возведения, возможность проводить работы даже зимой;
• можно обустроить облегченный фундамент, так как сэндвич-панели достаточно легкие;
• при необходимости такой гараж можно разобрать и собрать на новом месте;
• отличный внешний вид, нет необходимости в дополнительной отделке.

Минусы:

• некоторые утеплители не имеют достаточной пожаробезопасности;
• необходимость квалификации для правильной установки панелей, иначе могут возникнуть щели, в которые постоянно будет задувать холодный воздух;
• невысокая прочность: если для региона характерны частые ураганные ветры, землетрясения и сильные дожди с градом, лучше выбрать другой материал;
• при постоянном воздействии прямых солнечных лучей и резких перепадах температуры есть вероятность деформации, что может привести к разгерметизации стыков;
• невозможность крепить на стены шкафы и полки – все будет монтироваться на пол.

Да, недостатков немало, но для многих автовладельцев они не становятся значительными, потому сэндвич-панели широко применяются в гаражном строительстве.

Типовые проекты

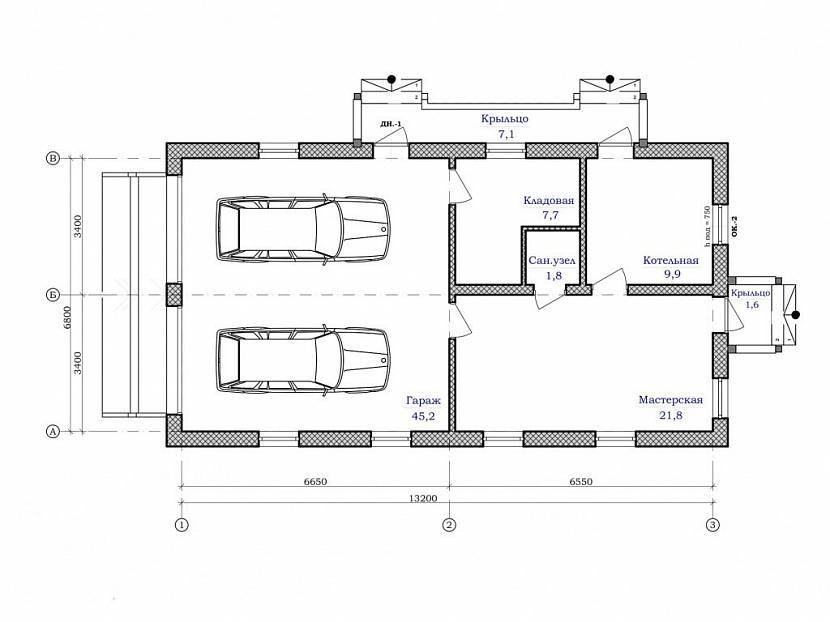

Рассматривая популярные варианты строительства гаражей с хоз. постройками, стоит выделить следующие типы конструкций.

Гараж с хозблоком и верандой

Данная постройка чаще всего имеет два изолированных друг от друга помещения и разные входы. Данный план гаража на 1 машину с хозблоком дополнительно оснащается зоной отдыха в виде веранды.

С расширенным хозблоком

Такая постройка чаще всего рассчитана на два авто, а к ней пристроена просторная мастерская. Лучше всего в помещения сделать отдельные 3 входа, но внутри их можно соединить дверными проемами. Такой тип постройки прекрасно подойдет для просторного приусадебного участка.

Гараж с двойным хозблоком

В данном случае, просторный хозблок делится на 2 части. Одна его часть может использоваться как место для хранения садового инвентаря, вторая – для автомобильных шин, инструментов и оборудования.

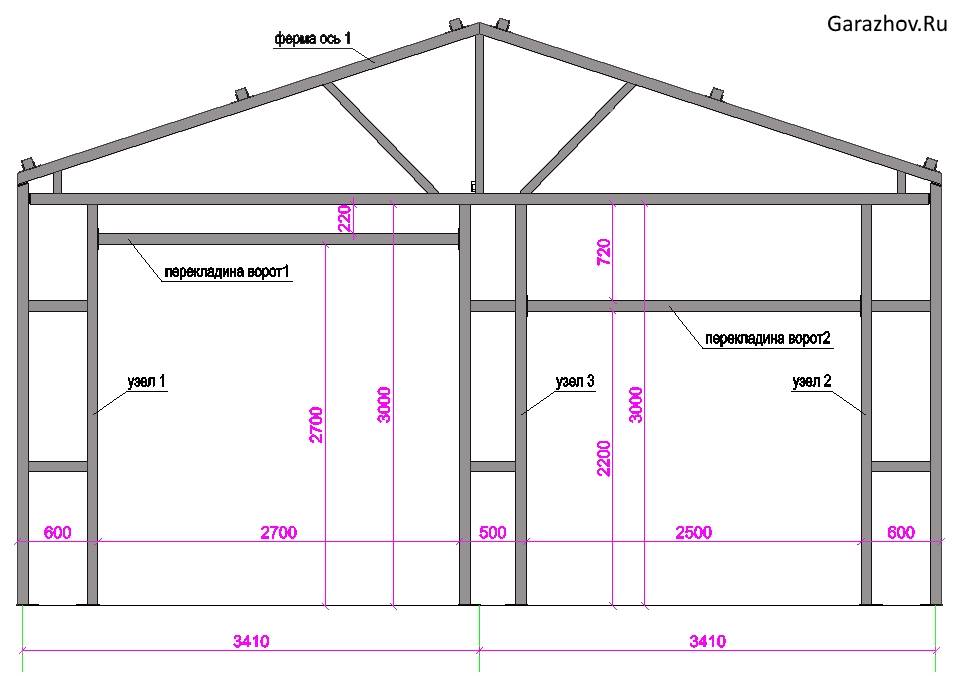

Проект каркасного гаража на 2 машины

Гараж на две машины не менее распространен и востребован, чем на один автомобиль. Рассмотрим типовые проекты.

Гараж на 2 машины с односкатной кровлей

Простейший гараж на два автомобиля. Имеет два отдельных помещения под каждый автомобиль, между которыми расположена перегородка.

Дополнительные двери отсутствуют, но зато для каждого помещения есть три небольших окна.

Гараж с четырехскатной крышей

Проект гаража на две машины с подсобным помещением. Имеется дополнительная дверь в подсобное помещение и несколько окон. Дополнительных выходов из гаража на улицу нет. Пространство гаража поделено на 2 части перегородкой.

Стильный гараж с отоплением

Большой гараж на 2 автомобиля. Перегородки в гараже отсутствуют, имеется дополнительная дверь в стене параллельной заезду, несколько окон. Гараж отапливается.

Современный гараж -пристройка под стиль дома

Функциональный гараж-пристройка в современном стиле. Является не просто гаражом, но и архитектурным решением для всего дома. На крыше гаража создана терраса, гараж имеет дополнительный вход со стороны дома и окна.

Маленький типовой гараж на два автомобиля

Небольшой экономный гараж на две машины с односкатной крышей, незаглубленным фундаментом, дополнительным входом в боковой стене и несколькими окнами. Перегородка внутри гаража отсутствует.

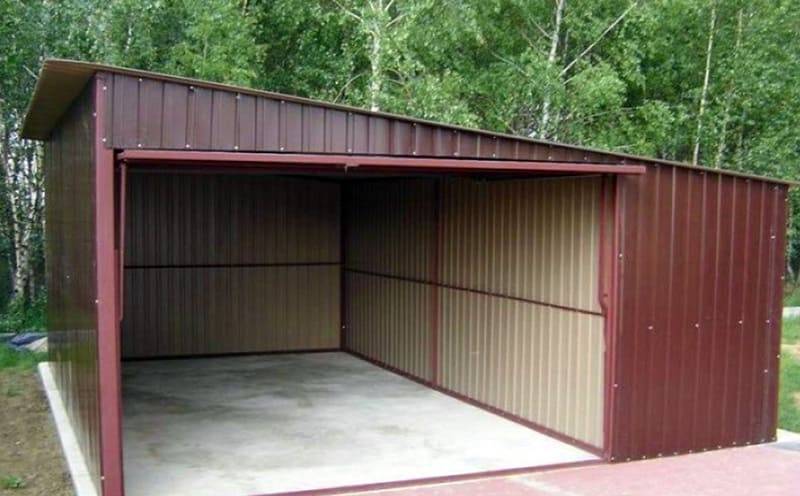

Строительство металлического гаража для автомобиля на даче

Металлические гаражи являются отличным выбором при необходимости построить гараж на даче за минимальное количество времени и по невысокой стоимости. Основой является каркас, который сваривается из профильной трубы с сечением от 30*30 см. На аналогичной трубе собирается нижняя рама. Каркас крепится к бетону при помощи анкеров, забиваемых в подготовленные отверстия.

Сваренный каркас обшивается листами металла. Крепление производится саморезами или сваркой.

Каждый лист должен ложиться внахлест для получения водонепроницаемого объектаИсточник exmk.ru

Двускатная крыша создается посредством укладывания таких же листов металла на поперечные сварные балки. Вся конструкция укрепляется в верхней точке при помощи труб с сечением 30*30 см. Если же гараж будет иметь односкатную крышу, то устанавливаются поперечные несущие балки.

Металлический гараж обладает серьезным преимуществом: отсутствие необходимости создания мощного фундамента, так как конструкция сама по себе практически ничего не весит. Главное – приподнять площадку, чтобы вода не заливала пол гаража во время дождя.

Также нельзя забывать про утепление – если его не провести, то все преимущества гаража нивелируются перепадами температур, которые могут навредить автомобилю больше, чем если бы оставлять его просто на улице.

Финишные работы

Устанавливаем ворота. Конкретный вариант конструкции выбираем на свое усмотрение, покупаем или делаем ее самостоятельно и устанавливаем по инструкции, актуальной для выбранной системы.

Гаражные воротаГаражные воротаГаражные ворота

Подведите электричество доступным способом («по воздуху» или «под землей»). Установите розетки и осветительные приборы в нужных местах.

Электропроводка в гаражеПроводка и освещение в гараже

Приступаем к наружной и внутренней отделке. Каких-либо строгих ограничений и конкретных рекомендаций в этом плане нет. Стены можно затереть цементной смесью, отделать штукатуркой или побелкой, обшить сайдингом, вагонкой или другим подобным материалом.

Гараж оштукатурен

Настоятельно рекомендуется утеплить гараж. Чаще всего обустраивается теплоизоляция из минваты либо пенопласта. Гидроизоляцию создаем из полиэтиленовой пленки.

Утепление гаража

Внутреннее обустройство за вами. Рабочий стол, стеллажи, полки – ориентируйтесь на свои предпочтения и потребности. Обязательно оформите противопожарный уголок из огнетушителя, ящика с песком, лопатки и ведра.

Обустройство гаражаПолки в гараже для хранения деталей

В завершение внесите в гараж необходимую мебель и дополнительные принадлежности.

Обустройство гаражаЭлектрическая тепловая пушка для отопления гаража

Удачной работы!

Гараж под домом

Располагая гараж в цокольном этаже, вы сэкономите определённую площадь. Ведь в таком случае не нужно будет выделять несколько десятков квадратных метров участка. Также он не будет бросаться в глаза, тем самым портя тщательно выверенный дизайн участка. Подвести к гаражу в цокольном этаже всю необходимую коммуникацию (электричество, отопление) будет очень легко.

Пример гаража, расположенного в цокольном этаже

Последнее особенно актуально в нашей стране, где холодные зимы заставляют владельцев автомобилей всерьёз задумываться об обогреве автомобиля. Попасть в гараж будет легко – для этого даже не нужно выходить на улицу. Достаточно просто спуститься по лестнице. Во время сильной метели или ливня вы, несомненно, оцените это достоинство. Большое пространство под домом позволяет легко разместить как один автомобиль, так и два.

Но есть у этого варианта и ряд недостатков.

Недостатки гаража в цокольном этаже

Начать с того, что построить такой гараж можно лишь в процессе возведения дачи. В противном случае дачу придется полностью разбирать, из-за чего гараж обойдётся вам очень и очень дорого.

Кроме того, конструкция фундамента и здания в целом значительно усложняется, а значит, строительство обойдётся вам дороже, чем вы планировали. Так как гараж располагается ниже уровня почвы, высока вероятность, что талая и дождевая вода будут заливать его.

Придётся потратить немало времени и сил на оборудование мощного дренажа, позволяющего избавляться от воды. Весеннее поднятие уровня грунтовых вод также может доставить серьёзные проблемы – стены и пол должны иметь очень хорошую гидроизоляцию, если вы не хотите, чтобы после дождей и после таяния снега в гараже вода стояла по колено.

Естественное проветривание такого гаража практически полностью отсутствует, поэтому нужно заранее подумать и об установке системы вентиляции. Ну, и конечно, гараж всегда остается предметом повышенной опасности, так как бензин, масла и другие пожароопасные вещества всегда могут стать причиной возгорания. И если огонь не будет локализован сразу, он вполне может перекинуться на жилое здание.

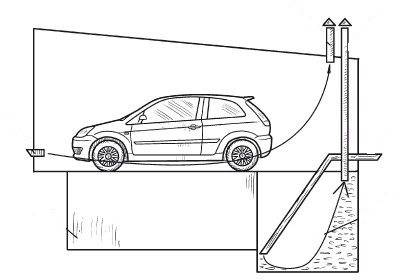

Принцип работы вентиляции в гараже

Строительство смотровой ямы для гаража из кирпича

Необходимость создания смотровой ямы напрямую зависит от того, насколько часто хозяин автомобиля самостоятельно ремонтирует транспортное средство. Если он постоянно пользуется услугами СТО, то яма не будет использоваться в должной мере, а ведь она не только предоставляет возможность ремонта машины, но и влечет за собой некоторые особенности.

Одной из проблем смотровой ямы является то, что она – это источник сырости. При перепаде температур испарения, поступающие из ямы, могут стать причиной возникновения коррозии на днище автомобиля. Чтобы избежать этого, необходимо найти постоянное место для стоянки автомобиля не над ямой или предусмотреть возможность ее закрытия. В качестве крышки может послужить удобная конструкция из нескольких частей.

Смотровая яма в гаражеИсточник ms.aviarydecor.com

Смотровую яму можно делать в гараже, грунтовые воды под которым находятся на глубине более 2,5 метров. Глубина ямы около 1,8 метров. Ширина определяется индивидуально в зависимости от расстояния между колесами автомобиля (всегда больше 1 метра).

При рытье котлована учитывается место, необходимое для отделки пола и стен изготавливаемой ямы (к каждому измерению прибавляют около 40 сантиметров). Стены и пол котлована обмазывается глиной или устанавливается гидроизоляционный ковер, только после этого переходят к опалубке перед бетонированием. Опалубки должны быть более закреплены распорками. Стена должна превышать ширину в 10 сантиметров. Раствор, из которого будет изготовлена стена, состоит из цемента, песка и щебня.

После этого необходимо выжидать, когда стены и пол, накрытые мешковиной или влажной рогожей, не высохнут. Опалубка снимается через 2 недели, а отделка может быть произведена только через 28 дней. При отделке не рекомендуется использовать гладкие поверхности, как на керамической плитке, так как они могут стать причиной падения.

Из видео можно узнать, как построить гараж:

Гараж с навесом

Изготовление навеса возле гаража выполняется очень просто. Если у вас уже есть гараж, то изготовление дополнительного навеса выполняется довольно быстро. Однако если вы планируете строить с нуля гараж и навес не расстраивайтесь, поскольку такая работа не является слишком затруднительной. Для того чтобы изготовить навес необходимо обдумать некоторые требования, которые являются очень важными.

Выбирая расположение и вид навеса, хозяева должны учитывать не только требования, перечисленные выше, но и свои личные предпочтения. Данная конструкция в первую очередь должна нравится вам, а потом уже и всем другим, начиная с соседей и заканчивая людьми, проходящими возле вашего дома.

Готовые металлические конструкции

Капитальное сооружение всегда лучше, временной постройки. Но, не все люди могут себе позволить строительство постоянного гаража. Это отнимает много времени, сил и материалов. Готовые варианты являются выходом, порой даже единственным для некоторых дачников.

Чтобы установить временную металлическую конструкцию, потребуется минимум времени. Гараж напоминает конструктор.

В его состав входят следующие детали:

• крепёжные и доборные элементы;
• ворота;
• панели;
• металлокаркас.

Всё это остаётся только собрать на даче, используя инструкцию. Только потребуется сварочный аппарат.

Важно правильно и точно собрать всю конструкцию, особенно каркас, чтобы гараж устойчиво стоял на земле и был безопасным для эксплуатации

Обустройство фундамента и его типы

Тип фундамента будет зависеть от материала постройки самого гаража и его веса. Для того, чтобы понять, какой из них необходим для тех или иных построек, попробуем разобраться с характеристиками и способами обустройства каждого из типов.

Свайно-винтовой или столбчатый фундамент

Эти типы применяется для наиболее лёгких построек. Суть их обустройства в следующем. Для столбчатого фундамента необходимо бурение скважин для каждой из несущих опор. После этого в скважины опускаются бетонные столбы или арматурный каркас, который заливается бетоном. В случае свайно-винтового фундамента всё ещё проще. Специальные сваи с неким подобием шнека на конце просто вворачиваются в грунт вручную или при помощи специальной техники в необходимых местах. Верхний их край выравнивается по уровню, после чего связывается при помощи бруса, стального швеллера или бетона.

Вот так вручную вворачиваются в землю сваи для фундамента  ФОТО: charpenteberleau.com

Ленточное основание и его назначение

Такой фундамент применяется для более основательных строений. Для его обустройства выкапывается траншея по периметру. Чем она глубже, тем больший вес сможет выдержать конструкция. Внутри делается опалубка, в которой собирается арматурный каркас, после чего, она заливается бетоном. Слишком сложным процесс обустройства этого типа также назвать нельзя, однако работы будут масштабнее, нежели в предыдущем варианте. Затрат по материалу на него получится немного больше, чем на свайно-винтовой или столбчатый.

Монолитный или плитный фундамент

Такое основание имеет смысл обустраивать в случае постройки тяжёлого, большого гаража. Этот фундамент обеспечивает равномерное распределение массы постройки по всей его площади. Для него необходим небольшой котлован, дно которого утрамбовывается. Далее, слоями по всей площади укладывают песок, геотекстиль, гравий, слой бетона, гидроизоляцию и основной слой бетона. Этот вариант является самым дорогостоящим, но, в то же время, и самым качественным. Он долговечен, не боится высоких нагрузок.

Монолитный фундамент для гаража – один шаг до заливки ФОТО: remontnik.ru
