Утепление фронтона
Обычно фронтон и подкровельное пространство утепляют. Даже если там не планируется жилое помещение, дополнительная теплозащита дому не повредит.
1) Если фронтон каркасный – сооружается что-то вроде сэндвич-панелей. Со стороны улицы на степлер крепится гидро- ветрозащитная пленка. Поверх нее приколачиваются рейки толщиной полтора-два сантиметра. Они будут не только держать внешнюю отделку стены, но и создавать необходимый вентиляционный зазор. А затем, на рейки, крепится наружная часть фронтона. Внутри помещения укладывается теплоизоляция – например, базальтовое волокно. Поверх него, на брусья обрешетки, крепят пароизоляцию. Эта пленка защитит утеплитель от конденсата влаги, а помещения – от мелких частиц базальтового волокна. После этого можно монтировать материал обшивки – гипсокартон, фанеру, вагонку.
2) В отличие от деревянного, фронтон из кирпича или блоков утепляют только снаружи. Если сделать теплоизоляцию внутренней, кирпич зимой промерзнет, между ним и утеплителем появится конденсат, а затем плесень. Существует несколько технологий наружного утепления. Например, вентилируемый фасад или сайдинг. А также оштукатуривание утеплителя.
Что это
Если посмотреть на двухскатную крышу со стороны фронтона, то свес является продолжением ската крыши. Он проходит по всей его длине и внизу переходит в карниз.
В нормативных документах отсутствуют правила, которые жёстко регламентируют размеры этой архитектурной детали. На практике ширина равна 40 – 70 см.
Выполнение подшивки для фронтонов помогает усилить защиту от непогоды. Кроме того, благодаря красиво сделанному скату дом будет выглядеть более стильно.
При отсутствии этой архитектурной детали края крыши, изоляционный материал, который там находится, могут намокать при непогоде.
Хорошо сделанный фронтонный свес крыши позволяет сделать крышу герметичной.
Обшивка фронтонного проема
Возведение фронтонных стен выполняют разными материалами, главное, чтобы они оказывали как можно меньшее давление на несущие стены. Обычно используют пустотелый кирпич, пеноблок, доски или любой листовой материал. Чтобы обшивка гармонично сочеталась с домом, как показано на фото, ее лучше сделать из того материала, что применяли для облицовки фасада.

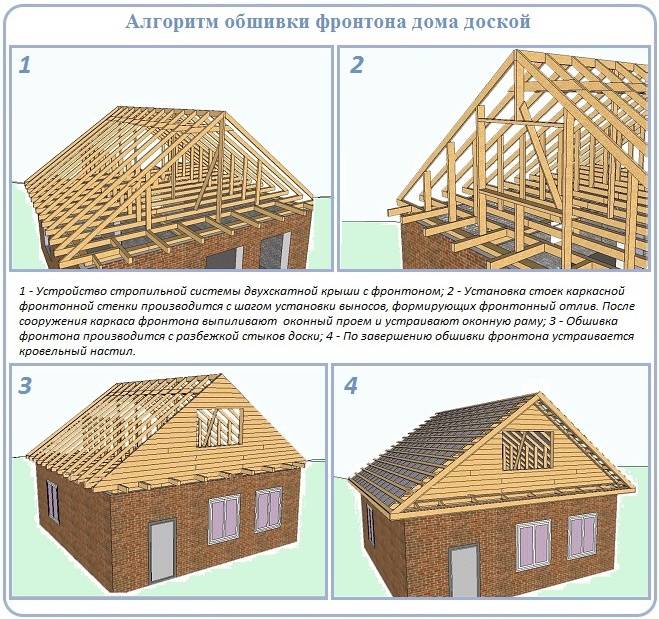

Зашивка фронтона деревянного дома
Фронтонный проем деревянного дома зашивают сайдингом, профнастилом, деревянными досками или любым другим подобным материалом. Рассчитывают расход материала по таким формулам:
- для треугольной формы расчет производят умножением высоты на половину ширины основания;
- сложную форму разделяют на правильные геометрические фигуры, например, квадрат или треугольник, и рассчитывают их площадь.
Доски прибивают гвоздями к торцевой стене. Если обшивка делается сайдингом или другим подобным материалом, для них изготовляют обрешетку с учетом укладки утеплителя.
Зашивка кирпичом
В домах с кирпичными стенами фронтонный проем закладывают аналогичным материалом, только кладку делают не двухрядную, а одним рядом. На примыкании каждого ряда к скату крыши углы кирпича стесывают, чтобы уменьшить зазор. Если стену возводят до установки стропил, то под нее делают контур из шнура, который постепенно закладывают кирпичом.
Облицовка и утепление фронтона
Рассчитывая облицовочный материал для фасада дома, надо сделать определенный запас. Но перед его монтажом фасадный проем надо утеплить. Если мансарда будет обустроена под жилое помещение, теплоизоляцию надо отделить гидро — и пароизоляцией. Все эти работы выполняют одновременно с укладкой подкровельного пирога. Кирпичную стену можно утеплить снаружи пенопластом под штукатурку, чтобы не забирать внутреннее полезное пространство. По окончании всех работ остается обустроить свес, сделав его подшивку своими руками со стороны фронтона. Как обшить фронтон, можно посмотреть в следующем видео.
Описание и виды фронтонов
Фронтон представляет из себя верхнюю часть фасадной стены между скатами кровли. Его располагают между скатами крыши. Существуют различные варианты их исполнения:
- Килевидная форма — выглядит как перевёрнутый киль корабля. Пришёл к нам из древнерусского зодчества.
- Лучковая форма — похож на дугу или натянутый лук.
- Полукруглая форма — завершается полуциркульно.
- Прерванная форма — в этом случае вставка окна прерывает горизонтальный карниз. Если его нет, то верхнюю часть располагают на колоннах, она носит название полуфронтона. Его делают в форме щипца при условии, что карниз полностью отсутствует.
- Разорванная форма. В образовавшемся свободном пространстве наверху крыши размещают пьедестал для украшений: например, бюста или ваз.
- Раскрепованная форма — предполагает наличие раскреповок, которые являются выступающими вперед частями.
- Самцовая форма — складывают из брёвен в форме треугольника, который выступает как продолжение торцевой стены.
- Ступенчатая форма — предполагается наличие ступеней, становящихся меньше при движении наверх.
- Трапециевидная форма — выполнен в виде трапеции.
- Треугольная форма, напоминающая равнобедренный треугольник.
Основные методики выполнения фронтона:
- Деревянные дома предполагают устройство конструкции из дерева. В качестве материала подойдут доски (толщина – 3 см). Их укладывают горизонтальным образом, размещая в межкровельном просвете. Отделывают такие конструкции с помощью фасадной штукатурки или декорируют листовыми материалами – например, сайдингом.
- Подсобные или неотапливаемые помещения позволяют организовывать фронтоны в виде рамочной конструкции, выполненной из металлической сетки. Для этого собирают каркас из уголков, которые привариваются или механически закрепляются на сетке-рабице. Этот вариант прост и дёшев в изготовлении, но он не способен защищать от плохих погодных условий.
- При малом уклоне кровли в частном строительстве используют для оформления фронтонов отделочные материалы — сэндвич-панели и металлосайдинг. Применение этих материалов обеспечит противостояние климатическим условиям и имеет хороший эстетический вид. Но минусом такой конструкции является её небольшая прочность. Есть возможность повреждения или поломок при работах на мансарде.
- Также иногда фронтоны выкладывают из кирпича. Плюсом такой конструкции является надежность и долговечность. Дополнительной отделки не потребуется, если использовать фасадные кирпичные блоки.
Как сделать карниз на фронтоне
Сама конструкция обрешетки достаточно проста, главное — чтобы построенный фронтон не вылезал за свес крыши, и плоскость была точно выровнена по вертикальному отвесу. Сборка каркаса начинается с определения положения плоскости набивки вагонки или сайдинга по стропилам и мауэрлату. В верхней части между стропильными балками набивается горизонтальная планка – распорка, к которой крепится верхняя часть дверной лутки или оконной рамы, в зависимости от устройства фронтона. Далее – очередь за обустройством козырька.
Зачем нужен козырек на фронтоне
Устройство козырька или дополнительного карниза является жизненно важной необходимостью. И дело даже не в том, что в непогоду козырек способен защитить большую часть стены первого этажа от воды
Правильно сделанный козырек эффективно защищает, прежде всего, цокольную часть и фундамент здания от стекающей с крыши дождевой и конденсационной влаги
Правильно сделанный козырек эффективно защищает, прежде всего, цокольную часть и фундамент здания от стекающей с крыши дождевой и конденсационной влаги.
Длинные свесы двухскатной крыши совместно с водосточными желобами и трубами способны даже в сильный дождь отводить воду за пределы бетонной ленты отмостки. Для защиты от дождя боковых стен небольшого вылета скатов крыши будет явно недостаточно, а если вдобавок фронтоны здания заложены тяжелой кирпичной кладкой, незащищенный и перегруженный фундамент может быстро просесть в грунт.
Как сделать козырек своими руками
Для обеспечения нормальной полноценной защиты от воды необходимо сделать козырек с шириной вылета ската не менее 60 см. Если интенсивность и преимущественное направление ветра позволяет, можно сделать и больше — до 80 см, все зависит от количества дождя и здравого смысла. Желательно, чтобы конструкция козырька не особо бросалась в глаза и не портила внешний вид здания. Для больших площадей скатов крыши, возможно, делать консольную конструкцию козырька нет смысла, более рациональным будет сделать навес с выносными опорами. Чаще всего ширину козырька стараются сделать не менее ширины ленты отмостки фундамента.
Проще всего сделать козырек на деревянных миниатюрных стропильных опорах, по конструкции напоминающих кобылки. Сделать и закрепить несущую конструкцию козырька потребуется до момента закрытия фронтона обрешеткой и сайдингом.
Опоры для козырька можно сделать из деревянного бруса по представленной на рисунке схеме. Каждая такая мини-стропильная балка представляет собой У-образную конструкцию, с подкосом, опирающимся в вырезанный в стене паз. Если нет возможности резать паз, опору подкоса можно сделать выносной, с креплением на стену через стальной уголок и анкерный болт. Верхний край балки крепится гвоздями на бревно или доску мауэрлата.
Необходимо сделать конструкцию козырька достаточно жесткой и легкой. Для этого на стропильные мини- опоры требуется нашить три- четыре бруска обрешетки. В идеале можно сделать козырек со сплошной зашивкой ската вагонкой или рейкой. В этом случае скат можно сделать из остатков мягкого кровельного материала, зашить металлочерепицей или шифером.
После укладки настила необходимо сделать защиту зоны примыкания кровельного материала козырька к стене. Проще всего заделать стык между металлом и материалом стены герметиком или наклеить ленту из рубероида. Поверх герметичного слоя нужно сделать и пришить узкую полоску карниза из металла.
Завершающие операции
На завершающем этапе потребуется зашить фронтонную плоскость вагонкой или пластиковыми панелями. Специалисты рекомендуют сделать облицовку стены шипованной доской или сайдингом, расположенными горизонтально. При этом шип на наружной поверхности должен «смотреть» вниз, в противном случае влага будет легко затекать в стыки.
Для кирпичных или каркасных зданий проще всего сделать козырек на консольной конструкции из металлопрофиля. Высоту вертикальных стоек необходимо сделать так, чтобы угол наклона ската козырька составил не менее 10-12 о . Верхнюю часть конструкции можно закрепить на мауэрлате, нижнюю опору заделать в паз, вырезанный в кирпичной стене.
Если фронтон полностью выложен из кирпича, в этом случае для крепления верхней части рамы в кирпичной стене необходимо сделать нишу глубиной 1,5- 2 см. Верхняя опора конструкции козырька будет закреплена в нише и закрыта декоративным накладным листом. Стык заделывается герметиком. Нижние опоры рамы козырька укладывают в вырезанные пазы и фиксируют анкерными креплениями.

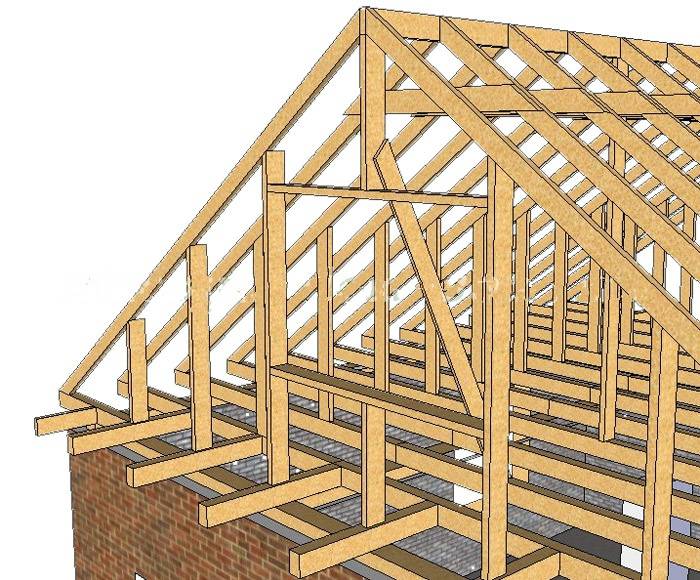

Очередность работ при возведении двухскатной крыши с фронтонами
Когда стены, то есть коробка здания, полностью готовы, приступают к монтажу деревянных элементов перекрытия и стропильной системы. Порядок производимых своими руками работ следующий:
- Первыми укладывают балки перекрытия. Для нежилого чердака подойдет обрезная доска. Если решено сделать жилую мансарду, лучше отдать предпочтение брусу. Балки укладывают на закрепленный по периметру стен мауэрлат. Шаг между ними определяют расчетами, хотя обычно выдерживают расстояние 600 мм.
- Кроме шага, надо выдержать выступ балок от стен примерно 400 мм. Такое устройство конструкции обеспечит защиту фасада дома от осадков.
- Вдоль всей коробки сверху балок укладывают обрезную доску. Для мансарды они будут основанием под стойки. Все соединения деревянных элементов делают гвоздями или саморезами с металлическими монтажными пластинами.
- К доскам зубчатыми пластинами фиксируют стойки. Их шаг зависит от расчетов и может быть от 40 до 100 см. Сверху стоек делают обвязку доской. Для удобства часть конструкции лучше собрать на земле, а потом закрепить ее на свое место.
Перекрытие готово, дальнейшие работы предусматривают монтаж стропил:
- Верхняя часть стропильной системы образует конек и определяет высоту фронтона. Поэтому для верхней обвязки надо подготовить обрезную доску. Перед креплением их надо ставить на ребро.
- Чтобы стропильные ноги плотно соединялись с балками, их нижнюю часть отрезают под углом. Изготовить своими руками такое устройство можно из доски шириной 100 мм. Ее ребром прикладывают к балке, отмечая линию распила. Ножовкой отпиливают по разметке лишнюю часть, получив, таким образом, скошенную заготовку — подпятник. Подобные подпятники надо сделать на каждую стропильную ногу.
- Установку стропил выполняют в лапу. То есть, на балках выпиливают пазы, в которые должны плотно войти ноги стропил. Возле угла из куска доски прибивают накладную, служащую укреплением конструкции.
- Сверху стропил крепят ригеля. Они образуют потолок мансарды. Прочность соединениям придают установленные зубчатые пластины.
После установки своими руками всех элементов, уровнем проверяют вертикальность стропил, уделяя особое внимание крайним конструкциям, образующим фронтон. Только потом все узлы капитально скрепляют
Чем закрыть фронтон крыши дома: еще несколько вариантов отделки
Помимо столь распространенного сайдинга, не менее популярны также другие варианты отделки. К наиболее современным решениям относятся:
- пластик;
- профилированный лист;
- блок-хаус или вагонка.
Под термином «пластик» зачастую подразумеваются панели, выполненные из поливинилхлорида, которые специально предназначаются для эксплуатации на открытом воздухе. В отличие от изделий, применяемых внутри помещений, представленный материал способен хорошо переносить существенные колебания температуры и воздействие ультрафиолета.
В процессе изготовления фронтонов из профнастила используются тонкие металлические листы с пазами и гребнями. Они покрыты слоем цинка либо полимером, который выступает защитой материала от влаги и других деструктивных факторов.
Обратите внимание! Металлопрофиль является отличным вариантом для обустройства фасадов строений. Но если в случае отделки крыш профилированные листы смотрятся по-настоящему достойно, то этого нельзя сказать о фронтонах. К современным вариантам обшивки фронтона относятся: пластик, профилированный лист, блок-хаус и вагонка
К современным вариантам обшивки фронтона относятся: пластик, профилированный лист, блок-хаус и вагонка
Что касается отделки блок-хаусом, пластиковые ламели и металлические профилированные листы можно заменить на натуральную древесину. В особенности деревянный фронтон будет отлично смотреться на строениях, возведенных из оцилиндрованного бревна, бруса либо выполненных в соответствии с каркасной технологией.
Следует учитывать, что древесина не терпит влаги и прямых ультрафиолетовых лучей. В связи с этим придется позаботиться о защите подобной отделки. В данном случае понадобится приобрести лак, краску, водоотталкивающие пропитки или другие аналогичные вещества.
Кроме того, представленные варианты, в сравнении с фронтонами из сайдинга, характеризуются гораздо меньшим сроком эксплуатации. Это связано с необходимостью постоянного обновления краски либо лака, что сокращает продолжительность службы материала. Таким образом, отделке блок-хаусом можно отдавать предпочтение в том случае, если того требует выбранный вариант оформления фасада строения.

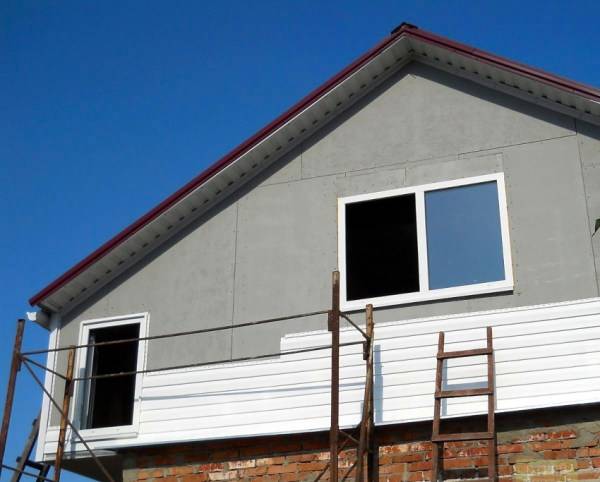

Как обшить фронтон сайдингом: подробная инструкция
При принятии решения о применении сайдинга неминуемо возникает вопрос о том, как зашить фронтон по данной технологии. Итак, руководство по организации отделки предполагает следующие этапы:
Перед тем как обшить фронтон сайдингом необходимо выполнить монтаж каркаса и произвести утепление конструкции
- Перед тем как обшить фронтон, необходимо провести подготовку, которая подразумевает установку строительных лесов, удаление обрывков старой полиэтиленовой пленки, срезание выступающих остатков полиуретановой пены, а также очистку деревянных досок от мусора и пыли.
- Гидроизоляция поверхности. Осуществляется путем крепления пленки к деревянной плоскости посредством строительного степлера.
- Монтаж каркаса из оцинкованного профиля. Вдоль кровельного свеса и нижней части фронтона следует установить направляющие профили, которые будут служить опорой для несущих.
- Установка отливной планки производится методом ее фиксирования на оцинкованных профилях при помощи саморезов с шайбами.
- Крепление металлических откосов на оконный проем. Желая обустроить окна на фронтонах, предстоит прикрутить готовые элементы к закладным профилям. Чтобы избежать попадания влаги на сайдинг, в точках соединений профили следует не просто подрезать, а загнуть один на другой.
- Монтаж стартовой планки для сайдинга. Данный элемент закрепляется над отливной планкой на расстоянии 10 мм от нее.
- Установка всей остальной фурнитуры для сайдинга. При этом крепление выполняется точно так же, как в случае со стартовой планкой.
Завершающий этап обшивки фронтона сайдингом – облицовка каркаса. Для этого предстоит установить первую планку в направляющие, которые образованы фурнитурой, а затем закрепить ее к профилю сквозь специальные отверстия.
Красивый фронтон представляет собой визитную карточку любого дома. Руководствуясь основными правилами и рекомендациями по его самостоятельному изготовлению, а также вдохновившись фотографиями готовых решений, можно придать строению оригинальность и по-настоящему уникальный внешний вид.
Утепление фронтона
Фронтон крыши из кирпича или дерева стоит утеплять в любом случае, даже если чердак не будет использоваться в качестве жилого помещения. Утепление позволяет сохранять тепло и снижает тепловые потери. Для утепления лучше всего подойдет базальтовая вата, но при необходимости можно использовать и обычный пенопласт.
Монтаж утепления достаточно прост: сначала нужно создать каркас из досок, ширина которых совпадает с толщиной утеплителя, установить теплоизоляционные панели, потом обшить внешнюю часть фронтона сайдингом в сочетании с пароизоляционной мембраной, а после этого закрыть внутреннюю часть стены досками. С внешней стороны можно сделать фронтон из профнастила, который прекрасно смотрится.
При монтаже нужно помнить о необходимости небольшого вентиляционного зазора между внутренней обшивкой и утеплителем. Деревянные элементы конструкции перед установкой необходимо обработать средствами биологической и пожарной защиты.
Заключение
Фронтон крыши – это один из элементов кровельной конструкции, влияющий на ее эффективность. Правильно обустроенная крыша с двумя фронтонами будет иметь законченный вид и снизит теплопотери, тем самым обеспечив комфорт в доме.
Этапы работ
Сначала мастера делают разметку стен и находят середину – для того, чтобы понять, где будет находиться конек. Если крыша ассиметричная – проекцию конька сдвигают на нужное расстояние. После этого к опорной стене прикрепляется рейка – ее еще называют мачтой – которая должна достигать высоты будущего конька. На эту мачту будет ориентироваться в своей работе мастер. На конце этой рейки крепятся капроновые шнуры, которые затем растягиваются в стороны и закрепляются на углах стены. Эта конструкция будет своеобразной проекцией будущих границ фронтона. На этом же этапе планируют, на какой высоте будут находиться окна, если они имеются в проекте. Их уровень отмечают на рейке.
А) Возведение фронтона из кирпича или блока.После этого начинают выкладывать фронтон. После нескольких нижних рядов порядок укладки меняется – работы начинают не от края, а от середины будущего фронтона. При этом нужно оставлять проемы для окон и ориентироваться на натянутый шнур. В итоге верхние края фронтона должны получиться ступенчатыми. На вершине треугольника оставляется паз – он нужен для укладки так называемого конькового прогона. Иногда, для укрепления конструкции, нижние ряды армируют стальными стержнями. Вообще, кладка фронтона из кирпича требует особой внимательности. Каждый ряд нужно вымерять отвесом и уровнем.
Раствор для кладки замешивают стандартный – цемент и песок в соотношении один к трем.
После укладки «свежий» фронтон изнутри подпирается чем-то прочным, например, толстыми досками. Чтобы во время высыхания его не повело.
После того, как раствор полностью высохнет, можно приступать к монтажу стропильной системы. В первую очередь укладывают коньковый прогон – центральную доску на вершине ската крыши. Затем на него крепят так называемые стропильные ноги и стойки, которые будут держать конек.
Б) Возведение фронтона из бревна или бруса.Заготовки для рубленого фронтона имеют разную длину – они должны уменьшаться к коньку, образуя что-то вроде пирамиды. Бревна или брус крепятся к друг другу с помощью нагелей. В случае строительства рубленого фронтона обычно удается избежать перекоса крыши, так как оба фронтона укладываются одновременно. Это обусловлено тем, что во время возведения, они соединяются между собой слегами, которые укладывают по краям возводимых треугольников. Самая верхняя слега называется князевой – она служит опорой для конька крыши. На остальные слеги будут опираться стропильные ноги. Расстояние между слегами может быть разным – 80-150 сантиметров.
Считается, что работа с бревнами требует особых плотницких навыков, поэтому не имея опыта, лучше для постройки бревенчатого дома все-таки пригласить специалистов.
Обычно еще на стадии проектирования крыши, предусматривают крепление на ней свеса над фронтоном. Который будет частично защищать его от осадков. Свес после монтажа обшивают фанерой, вагонкой или сайдингом. При этом предусматривают специальные отверстия – вентиляционные каналы – для проветривания подкровельного пространства.
Устройство кирпичных фронтонов
Как правило, кирпичные фронтоны монтируют до сооружения стропильной системы кровли, сразу после возведения стен.
Основные этапы монтажа:
- Разметка. Первым делом визуально обозначают очертания строящегося фронтона. На торцевой стене, в ее срединной точке, выставляют рейку, длина которой равна высоте фронтона до конька. Если кровля несимметричная, то рейку фиксируют ближе к одной из стен. Затем соединяют верхний срез рейки с углами стен, натягивая через них капроновый шнур. Такие нехитрые манипуляции образуют воображаемый треугольник, основание которого – стена, вершина (точка конька) – вершина рейки, стороны – натянутый шнур. В дальнейшем, кирпичная кладка фронтонной стены должна повторять линии этой воображаемой фигуры.
- Кирпичная кладка. Выполняют кладку кирпичей в пределах натянутого шнура. Кладка ведется обычным образом, за исключением обязательной подрезки крайних кирпичей по линии шнура. Кирпич примеряют к шнуру и чертят по нему линию углового среза. Примерку и соответствующую отметку делают с учетом будущего кладочного шва (примерно 1,5 см). Очень удобно при этом пользоваться деревянным шаблоном, толщина которого совпадает с толщиной шва. После того, как отметка сделана, по ней срезают часть кирпича. Для отреза можно воспользоваться болгаркой, бензорезом или станком по камню.
- Армирование. Через каждые 4-5 рядов кладки между кирпичами закладывают армирующую сетку для усиления прочности.
- Выравнивание боковин. Когда кладка закончена, боковины фронтона выравнивают цементным раствором.
- Дополнительное укрепление конструкции. Для поддержки высокого фронтона с его внутренней стороны выкладывают пилястры.
После монтажа двух фронтонов приступают к установке стропильной системы.
Аналогично выстраивают фронтоны из блоков – газосиликатных, пенобетонных, газобетонных, шлакоблока и т.п.
С наслонными стропилами
В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

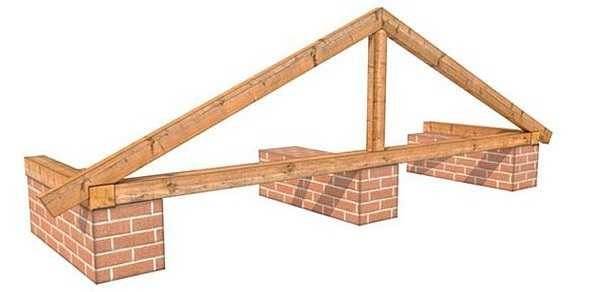

Простейший вариант наслонных стропил
Безраспорные схемы и узлы врубок
Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.
Простейшая безраспорная схема стропильной системы приведена на фото ниже. В ней стропильная нога упирается в мауэрлат. В таком варианте она работает на изгиб, не распирая стену.
Простая безраспорная система двускатной крыши с наслонными стропилами
Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки. Глубина врубки — не более 0,25 ее высоты
Глубина врубки — не более 0,25 ее высоты.
Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.
Такую схему без наличия опыта делать не рекомендуется: при малейшей неточности выполнения появляются распорные силы и конструкция становится нестабильной.
Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.
Вариант крепления стропил без распора на стены
Для работы этой схемы стропильные ноги внизу крепятся при помощи подвижного соединения. Для закрепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу ставится гибкая стальная пластина. Варианты крепления стропильных ног к коньковому прогону смотрите на фото.
Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Достигается это увеличением сечения элементов стропильной системы и усилением конькового узла. Он приведен на фото ниже.
Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках
Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.
Варианты стропильных систем со схватками
Установка схваток повышает надежность конструкции. Чтобы она нормально работала, в местах ее пересечения со стоками крепить нужно к ним гвоздями. Сечение бруса для схватки используют такое же, как и для стропил.
Схемы стропильных систем двускатных крыш со схватками
К стропильным ногам крепятся ботами или гвоздями. Могут устанавливаться с одной или двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.
Крепление схватки к стропильным ногам и коньковому брусу
Чтобы система была жесткой и не «поползла» даже при аварийных нагрузках достаточно в таком варианте обеспечить жесткое крепление конькового бруса. При отсутствии возможности его смещения в горизонтали, крыша выдержит даже значительные нагрузки.
