Какие фитинги для трубопроводов высокого давления: из латуни, полипропиленовые или стальные? Обзор

Классификация фитингов

– прямые, используют такие фитинги при соединении труб, имеющих одинаковый размер;- переходные – для труб разного диаметра.

Прямые фитинги имеют самую простую конструкцию, так как применяются для создания линейных конструкций. Они универсальны для труб одинакового диаметра, главное – подобрать общий размер. Такие фитинги используют в канализационных системах и при замене стояков и труб. Что касается муфт, то они бывают переходными и комбинированными. При их установке также учитывается диаметр.

Угловыми фитингами соединяют трубы, расположенные под углом друг к другу, углы могут быть самыми разными. Учитывая это, уголки бывают острые и полукруглые. Все зависит от места их расположения.

Тройными фитингами (тройниками) соединяют сразу три трубы. Это удобно, если угол их соединения 45, либо 90 градусов.

Четвертные называются крестовинами, они имеют 4 входа, и ими соединяют перекрестный трубопровод.

Виды фитингов

Чтобы соединить полипропиленовые и металлопластиковые трубы, монтажники пользуются пресс-фитингами. Также популярны при работе с такими трубами компрессионные фитинги. Такие фитинги изготавливаются в основном из латуни. Пресс-фитинги бывают не разборными. Они более надежные и компактные, имеют большой срок службы и не ржавеют.

Пресс-фитинги – это цанговые узлы, имеющие пластиковые уплотнительные вставки. Монтируют их при помощи специальных пресс-клещей. С помощью этого инструмента имеется возможность плотно и равномерно обжать фитинг по диаметру трубы, чтобы обеспечить герметичность соединения. Как писалось выше, они изготавливаются из латуни, что обеспечивает длительную эксплуатацию, латунные фитинги не подвергаются коррозии и могут выдержать достаточно большие нагрузки.

Другой вариант – компрессионные фитинги, представляют собой разборные соединения, конструкция которых имеет резьбовое уплотнение: гайка навинчивается на трубу и посредством клещей плотно прижимает соединение. Монтируются они гаечным ключом. Эти фитинги достаточно популярны среди специалистов. Единственный их недостаток – онименее надежны, поэтому чаще всего применяются для создания временных конструкций.

На сегодняшний день достаточно популярными являются полипропиленовые фитинги. У них относительно длительный срок эксплуатации, химическая инертность этого материала очень высока, он не боится перепадов температур и давления. Монтируются такие фитинги быстро. Полипропиленовые соединения долгое время сохраняют первозданный вид, они эластичны и подавляют шумы и вибрации, которые наблюдаются при прохождении через них быстротекущих жидкостей. Сегодня именно фитинги из полипропилена более популярны, чем медные трубопроводы и соединения из этого материала.

Большим спросом пользуются фитинги сварные либо с резьбой. Сварные фитинги относительно легко монтировать, но при их монтаже нужно специальное оборудование, что, с одной стороны, более надежно, а с другой – увеличивается время и стоимость монтажа. При создании долговременных конструкций – это самый лучший вариант. Соединяются сварные фитинги посредством наматывания на резьбу проволоки и нанесения флюса. Для этого используются специальные горелки, которые нагреваются до нужных температур.

Самые дорогие фитинги – разъемные, в их составе присутствует латунная часть, обжимное кольцо и прокладки.

Очень широко применяются и так называемые пуш-фитинги (обжимные фитинги, от слова push – нажимать), которые упоминались выше. У них есть свои достоинства: они надежны, просты при монтаже. Единственный недостаток – они стоят относительно дорого, но если нужно быстро создать прочное соединение – этот вариант подходит как нельзя лучше.

Сегодня в домах при монтаже отопления, стояков, водопроводной системы все чаще используются трубы из металлопластика. Если их грамотно смонтировать и эксплуатировать, они будут служить достаточно долго. Прежде чем приступить к монтажу труб, необходимо сначала все распланировать и подобрать материалы и инструменты. Лишние соединения при монтаже не обязательны. Опытные специалисты найдут оптимальный вариант соединения.

Совет специалиста

При выборе фитингов обращайте внимание на качество материалов. Не стоит экономить, экономия в этом деле может выйти боком. Если неправильно смонтирована система отопления, поврежден внешний слой труб, небрежно были согнуты трубы, в скором времени вам придется осуществлять их демонтаж и замену. И это уже не говоря о том, что плохо соединенные трубы (результат неразумной экономии) могут разойтись и устроить в квартире или доме самую настоящую катастрофу

Монтаж цанговых фитингов

Для грамотного и правильного монтажа нужно первым делом отметить те участки трубопровода, на которых будут устанавливаться фитинги. Учитывая то, что цанговые детали являются разъемными, использовать их при монтаже труб в стенах крайне не рекомендуется.

Далее металлопластиковая труба подготавливается к монтажу. Сначала отрезается подходящий кусок трубы, и торец полученной заготовки хорошо очищается от небольших шероховатостей и торчащих заусенец. Также отрезанную трубу нужно выровнять – срез всегда имеет неровную форму, и этот недостаток в обязательном порядке устраняется калибратором.

Завершив подготовку, можно заняться монтажом фитингов, алгоритм которого выглядит следующим образом:

• Первым делом гайку и кольцо нужно снять с фитинга и надеть поверх трубы;
• Труба, в свою очередь, надевается на штуцер для металлопластиковых труб, после чего ее нужно выровнять и вернуть обжимное кольцо на его место;
• Гайка затягивается сначала вручную, а потом слегка доводится ключом.

Впрочем, цанговое соединение имеет и свои недостатки:

1. При недостаточно затянутой гайке соединение через некоторое время начнет протекать. Чтобы избежать этого, нужно прикладывать усилие – но это противопоказано. Разрешить этот парадокс можно на этапе тестирования системы, аккуратно подтянув гайку при необходимости.
2. При регулярном использовании трубопровода на протяжении длительного периода времени гайка обязательно ослабнет, поэтому ее стоит периодически осматривать и затягивать.

Виды покрытий

Фитинги из латуни покрывают никелем или хромом гальваническим методом. Такая обработка повышает их декоративные и антикоррозионные свойства, увеличивая износостойкость. Покрытие наносится как на резьбовые, так и на компрессионные фитинги.

Хромовое покрытие бывает глянцевым и матовым. Глянцевое хромирование – твердое, не имеет пор, поэтому легко очищается. Матовое – более мягкое, поддается полировке.

Никелевое покрытие имеет поры, но незначительное количество, отличается прочностью и препятствует вымыванию цинка из состава латуни. Чтобы покрытие не потрескалось, должны быть соблюдены требования по толщине. Для хрома – 0,327–1,47 мкм, для никеля – 12,6–15,3 мкм.

Лучшие трубы для системы отопления

Отопительная система должна не изменять свои рабочие характеристики под воздействием высоких температур и давления, обладать низким тепловым линейным расширением. Необходимо учитывать, что теплоноситель может быть не только химически нейтральной водой, но и антифризом. Трубопроводы должны быть устойчивы к химическому воздействию. Всем этим требованиям соответствуют армированные полипропиленовые трубы для отопления, усиленные фольгой из алюминия или композитным стекловолокном.

Эксперты проанализировали продукцию 11 отечественных и зарубежных брендов. По результатам тестов были отобраны 4 лучшие марки, продукция которых отвечает действующим СНиПам. Они способны обеспечить безаварийную эксплуатацию системы теплоснабжения.

FV Plast Faser 20

Универсальные трубы чешской компании Faser для водо- и теплоснабжения с внешним диаметром 20 мм. Рекомендуется для транспортировки теплоносителя, нагретого до температуры 95ºС. Стенки с толщиной 3,4 мм армированы стекловолокном.

Монолитная конструкция превращает полипропилен в композитный материал и позволяет выдерживать давление в 20PN. Внутренняя поверхность – полипропилен PP-R, который обеспечивает высокую гигиеничность и низкое сопротивление потоку теплоносителя. Поставляется хлыстами длиной 4 м, что делает транспортировку простой и удобной.

Достоинства:

• Высокая жесткость на изгиб;
• Низкое линейное расширение при тепловом воздействии;
• Не нуждается в зачистке при сваривании во время монтажа;
• Устойчивость к агрессивным веществам;
• Низкая шероховатость внутренних стен.

Недостатки:

Дефицит продукции в специализированных магазинах.

Минимальное линейное расширение позволяет сократить расстояние между опорами. Это упрощает монтаж и снижает расходы.

Dizayn Sirena PN-20

Компания из Турции выпускает полипропиленовые трубы для отопления частного дома из сырья европейского и российского производства. Используется PP-R 100, безопасный для здоровья человека.

При монтаже используется раструбная сварка с помощью паяльника. Рекомендованная температура теплоносителя 95ºС. Высокие прочностные характеристики позволяют выдерживать давление в 20PN.

Поставляется хлыстами длиной 4 м. Выпускается на российском заводе в Алабуге, качество изделий соответствует действующим СНиПам.

Достоинства:

• Срок эксплуатации превышает 50 лет;
• Низкая цена;
• Простой монтаж;
• Низкое сопротивление потоку;
• Широкий ассортимент фитингов.

Недостатки:

Отсутствие армирования.

Kalde Orange (3202-tfr-500000)

Компания Kalde на своих заводах в Турции выпускает трубы и комплектующие из полипропилена с 2002 года и является ведущим экспортером этой продукции в своей стране, поставляя ее на европейские рынки.

Линейка Orange создается из полипропилена европейского производства. Для армирования используется стекловолокно, что увеличивает прочность, снижает линейное расширение. Рекомендуется для систем обогрева коттеджей с максимальной температурой теплоносителя 75ºС.

Достоинства:

• Толщина стенки 8,3 мм;
• Стабильная геометрия сечения;
• Простой монтаж;
• Износоустойчивость.

Недостатки:

Максимальное давление в системе 10PN.

Valtec PP-Fiber PN 20 Vtp.700.FB20.20

Компания Valtec выпускает весь спектр сантехнического оборудования для систем отопления, предлагает лучшую техническую поддержку клиентам. Серия PP-Fiber PN 20 отличается эффективным армированием стекловолокном, толщиной стенки 2,8 мм и возможностью транспортировать теплоноситель, нагретый до +90ºС. Максимально разрешенное давление в системе, при использовании труб этой серии, не должно превышать 20PN.

Достоинства:

• Низкое линейное расширение при высоких температурах;
• Простой монтаж;
• Хорошая эластичность;
• Гарантия на отводы до 10 лет.

Недостатки:

Завышенная цена.

Область применения

Компрессионный (ещё одно название прижимного фитинга) соединитель применяется в коммуникациях различного назначения:

• частном доме;
• многоэтажной застройке;
• коммунальных сетях;
• промышленных трубопроводах.

Им удобно монтировать стыки в угловых поворотах, на ответвлениях, при стыковке каналов разных диаметров. Устройство незаменимо при ремонте трубопроводов, когда в соединениях сгнивает резьба, а нарезать её заново нет возможности.

С помощью прижимных элементов монтируются не только металлические, но и металлопластиковые каналы. Соединители выдерживают любую рабочую среду: горячий пар, воду, газы, нефтепродукты.

Об устройстве и монтаже обжимных устройств рассказывается в этом видео:

Нюансы раструбного соединения деталей

Раструбный способ соединения деталей очень прост. Край одной трубы имеет больший диаметр, именно он образует раструб, в который вставляется конец другого элемента. Чтобы соединение получилось герметичным, используется специальное кольцевое уплотнение из резины, вставляющееся в раструб, или же другой уплотнитель. Монтаж трубопровода с соединениями такого типа не представляет особой сложности и напоминает сборку конструктора. Существуют разновидности раструбного соединения.

Вариант #1 — без уплотнительного кольца

Метод очень часто используется для соединения канализационных чугунных труб. Детали измеряются. Вставляемый элемент укладывается на деревянные бруски и отпиливается по намеченной линии. Торец наружной части детали должен быть без трещин или зазубрин и строго перпендикулярен оси трубы. Подготовленная труба вставляется в раструб. Зазор внутри него должен быть заделан. В качестве уплотнителя используется промасленная пенька или просмоленный лен. Первый слой заводится в трубу кольцом, так, чтобы концы прядей не попали внутрь детали. Уплотнитель зачеканивается с помощью молотка и отвертки.

Таким же образом укладываются остальные слои материала до тех пор, пока не будет наполнено примерно две трети глубины раструба. Последним пластом укладывается уплотнитель без пропитки, которая может препятствовать сцеплению с раствором. Оставшееся расстояние до конца трубы заполняется цементным раствором или силиконовым герметиком, асбестоцементной смесью, битумной мастикой и им подобным составами.

Для герметизации раструбного соединения труб без уплотнителя используется просмоленный лен или промасленная пенька

Вариант #2 — с уплотнительным кольцом

Считается одним из основных способов соединения пластмассовых труб. В данном случае герметичность обеспечивается резиновым кольцом, которое зажимается между ровным концом трубы и стенками раструба. Уплотнитель, который может быть как с особыми пластиковыми вкладышами, так и без них, позволяет частично компенсировать возможное несовпадение осей соединенных деталей. Однако неравномерная деформация уплотняющего пояска на кольце может спровоцировать протечки в области сочленения. Поэтому искривленность оси должна быть не больше толщины стенки трубы в расчете на каждый погонный метр трубопровода.

При монтаже раструбного соединения с уплотнительным кольцом нужно следить за совмещением центров. Иначе перекос трубы спровоцирует деформацию уплотнителя и, как следствие, недостаточную герметизацию соединения

Некоторые производители выпускают модели тройников и колен не под прямым, а под углом 87°. Таким образом труба, укладывающаяся под уклоном, входит в раструб не перекашивая кольца. При монтаже для предотвращения повреждения уплотнителя на гладком конце трубы выполняют фаску и смазывают ее мылом, глицерином или силиконом. Масла использовать запрещено. Соединение раструбным способом с уплотнительным кольцом выполняется следующим образом:

Проверяем наличие уплотнительного кольца в раструбе и фаски на гладком конце трубы

Очищаем детали от возможных загрязнений, наносим смазку. Помещаем гладкий край конструкции до упора в раструб и ставим отметку

Осторожно вынимаем деталь из раструба, выдвинув ее не более чем на 11 мм, ориентируясь при этом на поставленную ранее метку. Получившийся зазор будет компенсировать температурные изменения длины трубы

В среднем один раструб компенсирует удлинение двухметрового фрагмента трубопровода.

Если требуется соединить таким методом трубы из разных материалов, используются специальные переходные патрубки.

Вариант #3 — раструбным способом с помощью сварки

Контактная раструбная сварка предназначена для пластиковых деталей и осуществляется с помощью специального оборудования. В процессе соединения используется механический или ручной сварочный аппарат, оснащенный особыми приспособлениями для нагрева элементов. Это дорн, предназначенный для оплавления внутренней поверхности детали, и гильза, разогревающая наружную часть трубы.

Полипропиленовые трубы соединяют раструбной сваркой. Для этой процедуры используется специальный сварочный аппарат, который разогревает детали до нужной температуры

Процесс соединения достаточно прост. Подбирается комплект гильза-дорн, соответствующий диаметру соединяемых труб. Приспособления устанавливаются на платформу прибора и разогреваются. Детали надеваются на оборудование и нагреваются до нужной температуры. После того, как она будет достигнута, элементы быстро и аккуратно снимают и точным движением соединяют до упора. Соединение оставляют неподвижным до остывания и полного затвердения пластика.

Видовое разнообразие фитингов

Фитинги отличаются не только по материалу и видам соединения, но к тому же по своей форме. Некоторые детали служат для соединения двух-трёх труб в одно целое. Другие элементы необходимы для того, чтобы создать резкий поворот системы трубопровода. В итоге детали фитинга может разделить по виду.

1. Муфта — это деталь, которая по своему внешнему виду напоминает просто кусок отрезанной трубы. Муфта применяется для соединения двух труб и поэтому может быть простой и переходной. Первый вариант необходим для соединения двух труб одинакового диаметра. Переходной тип необходим для крепления двух труб разного диаметра, поэтому на концах муфты есть внутренняя резьба, которая отличается друг от друга по длине.
2. Такой вид фитинга, как бочонок очень похож с внешней стороны на муфту, только на верхней части с одной стороны имеется резьба небольшой толщины. Такие переходники могут использовать для соединения двух труб, но чаще используются для перехода и соединения труб с сантехническими устройствами, такими как бойлер, кран, стиральная машина и т. д.
3. Сгон также похож на бочонок или на муфту. Отличительная черта такого вида фитинга в том, что резьба имеется с двух концов, причём их длина разная. Такой вид соединения используется в случае разрыва трубопровода, поэтому чаще всего применяется в тандеме с муфтой.
4. Уголки обычно используют при возведении трубопровода с нуля. С помощью уголка формируются повороты, поэтому эта деталь может быть представлена под углом в 30, 45 и 90 градусов, хотя на сантехнических рынках часто можно встретить и нестандартные варианты. Использование уголков значительно упрощает схему проектировки трубопровода и экономит место.
5. Тройники часто устанавливают, если есть необходимость в создании отвода трубы. Как правило, основная часть системы не изменяется, но есть возможность для подсоединения третьей трубы. Часто такой принцип используется в частных секторах для подсоединения шланга при поливе огорода или при выводе сантехнической системы во двор. Ветки тройника обычно имеют отклонения в 45 или 90 градусов.
6. Крестовины соединяют сразу четыре трубы и имеют отклонения только в 90 градусов. Принцип использования крестовины такой же, как у тройников.
7. Штуцер часто используется в частных секторах, когда нужно присоединить шланг. Это своего рода фитинг, который позволяет устанавливать гибкие элементы сантехники.
8. Заглушки также относятся к фитингу. Это элемент, который просто перекрывает трубы до момента окончания работ. В некоторых случаях может понадобиться и временное перекрытие воды, без отключения водоканала, поэтому и используется заглушка.

Новичков обычно такое большое разнообразие соединительных деталей пугает. Но на самом деле, если вникнуть в основные группы классификации, то можно заметить как такие простые детали крепления упрощают работу при возведении трубопроводов. Простота установки в основном заключается в том, что монтаж фитинга не требует применения сварки, а всё можно сделать своими руками при использовании минимального количества инструментов.

Знакомство с материалом

Для начала стоит разобрать два основных свойства полиэтилена, из которого изготавливают трубы. Первое его свойство – это пластичность. Обратившись к ГОСТу, вы увидите, что коэффициент удлинения материала при разрыве равен 250%, однако на деле эта цифра может достигать 500-600%.

Такой высокий показатель пластичности – это не всегда плюс. Тонкие полиэтиленовые трубы не выдержат высокого давления, а нарезанная на них резьба для соединения и вовсе сделает их неработоспособными, поэтому соединять резьбой их не выйдет.

В данном случае также есть исключения, например, используя ПНД трубу в качестве обсадной при бурении скважин, резьбовое соединение позволит добиться гладкости и равномерности всего трубопровода, что крайне важно при постройке скважин

Виды фитингов

Для нормального качества соединения полипропилен можно только сваривать. Ни клееные, ни резьбовые, ни компрессионные соединения не дают необходимой герметичности и прочности стыков. Почему? Потому что компрессионные фитинги для полипропиленовых труб нежелательны, так как изменяют геометрию трубы, ухудшая пропускную способность. При использовании опрессованных соединений с прокладками обеспечивается должная степень герметичности, но при малейших деформациях такие соединения разрушаются. Потому самый распространенный способ – сварка при помощи специального паяльника или сварочного аппарата. Соединение элементов может проводиться встык или враструб. Соединение встык ненадежное – при деформации или высоком давлении (что не редкость для систем отопления) герметичность швов может нарушиться. Потому для стыковки участков труб используют фитинги. Их внутренний диаметр должен соответствовать наружному диаметру выбранных вами труб, а видов их довольно много.

Полипропиленовые трубы и фитинги к ним

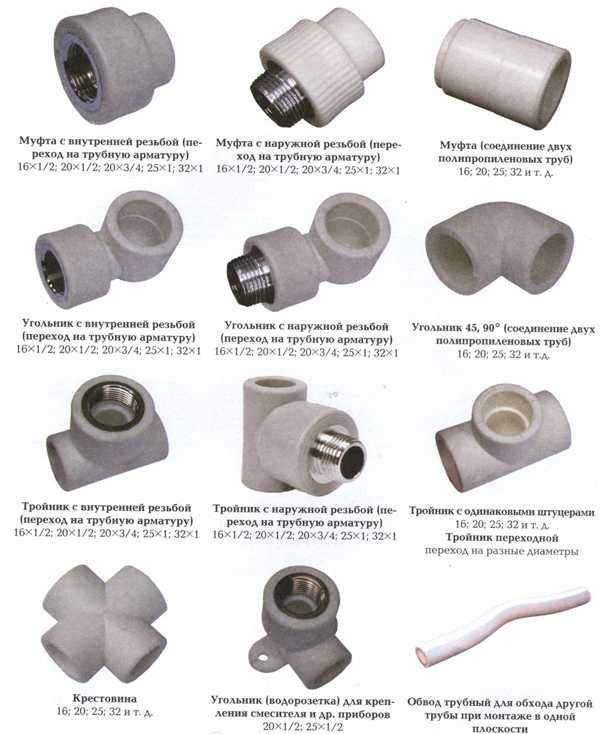

Муфты и переходники

Муфта – небольшой полый элемент, который служит для сваривания двух участков труб одного диаметра. Внешне напоминает бочонок. В него с двух сторон вставляются трубы.

Переходник. Похожий на муфту элемент для соединения участков разного диаметра. С одной стороны вставляется труба большего сечения, с другой — меньшего. В этой группе есть фитинги для соединения с металлическими трубами  или элементами отопления – они на одном конце имеют металлическую резьбу.

Переходники и муфты для полипропиленовых труб

Уголки

Несмотря на то, что полипропилен пластичный материал, гнуть его нежелательно. Это сделать нетрудно – разогреть до температуры пластичности и согнуть, но в местах сгиба с наружной стороны стенка трубы становится тоньше, что приводит к разрыву при скачке давления. С другой стороны изгиба появляются «морщины», которые ухудшают пропускную способность, что также нехорошо. Потому в местах, где нужны повороты, используют уголки. Они есть разной величины: 90о, 45о. Концы уголка могут иметь одинаковый или разный диаметр (совмещены с переходниками) или иметь на другом конце металлическую резьбу – для соединения ГВС со смесителем, например.

Уголки для ППР труб могут быть с одинаковыми или разными диаметрами, с разными углами

Тройники, крестовины

Эти элементы требуются в местах отвода/соединения нескольких ветвей трубопровода. Имеют они разные углы и конфигурацию. Для создания системы отопления подойдут сварные фитинги – они имеют гладкую внутреннюю поверхность без резьбы. Иногда может понадобиться переход на другой вид материала, тогда есть тройники или крестовины с резьбой в одном или нескольких отводах. Вообще и диаметры, и геометрия этих элементов могут быть самыми разными.

Тройники и крестовины для PPR труб

Обводы

В некоторых случаях возникает необходимость обойти какую-то трубу. Так как гнуть полипропилен нежелательно, есть специальные обводы — изогнутые участки, которые ввариваются в контур в нужном месте. Высота подъема и длина изгиба также могут быть разными.

Обводы используют в тех местах, где нужно обогнуть трубу

Компенсаторы

Компенсатор можно собрать из тех же уголков и труб, а можно поставить готовую петлю. В принципе, эффект будет практически идентичным.

Компенсаторные петли используют для нивелирования температурных расширений

Краны и вентили

В полипропиленовом трубопроводе можно использовать и латунные краны или вентили, но тогда с двух сторон на каждый такой элемент потребуется переходник на металл, а стоят такие фитинги гораздо дороже. Причем весь узел по надежности оказывается ничуть не лучше полипропиленового, а сваривать фитинги и проще и быстрее, чем стыковать резьбой. Так что использование полипропиленовых вентилей и кранов намного удобнее и целесообразнее.

Краны и вентили из полипропилена использовать в системах гораздо удобнее

Заглушки

В некоторых местах требуется закончить линию трубопровода. Тогда используются заглушки.

Заглушки из полипропиленовых труб

Фиксаторы и крепеж

Трубы к стенам нужно крепить. Для этого также существуют различные приспособления разного вида.

Фиксаторы и крепежные планки очень удобны в применении

Американки

Разборные фитинги, которые состоят из муфты и накидной гайки. Устанавливаются в тех местах, где во время эксплуатации требуется периодическая чистка или снятие элементов системы (счетчиков на поверку, например).

Качество труб и фитингов во многом определяет долговечность системы отопления
