Как сделать дымоход в бане своими руками: правила установкиcЧто нужно знать о монтаже дымохода в бане?

Подготовка печи

Перед тем, как вы займетесь дымоходом, печь уже должна стоять на предназначенном ей месте. Но прежде ее следует первый раз протопить во дворе. Делать это обязательно, потому что при первой топке обычно схватывается и частично выгорает промышленная термостойкая краска. Она немного «дымит» при обжиге и пахнет. Это нормально, так и должно быть.

Кстати, новые камни тоже неплохо было опробовать во дворе — бывает, что и от них идет зловоние, щиплет горло и глаза. Такое лучше пережить на свежем воздухе, а не в парилке.

Соберите печь по инструкции, установите ее на ровное и прочное основание, поставьте какой-нибудь обрезок хотя бы вентиляционной трубы на патрубок дымохода (длина не менее 2 метров) и хорошенько протопите ее один раз. Заодно выясните, есть ли дефекты конструкции, дымит ли она, в общем, познакомитесь.

На заметку! Топите в первый раз нормальными дровами, не мусором, а главное — дождитесь естественного остывания после полного прогорания дров. В этом случае краска правильно полимеризуется.

Что лучше, оцинкованное или нержавеющие дымовые трубы

Традиционно основным материалом для обустройства дымохода является огнеупорный кирпич. В настоящее время такие дымоходы отвода продуктов сгорания от дровяной печи каменки не потеряли актуальности и, вряд ли, когда потеряют. Ведь часто бывает так, что владелец русской бани желает иметь только кирпичную каменку, а вместе с ней и кирпичную дымовую трубу.

Но современная промышленность предлагает и альтернативные двустенные дымоходы-сэндвичи из нержавейки или оцинкованной стали. В связи с этим резонно встает вопрос о том, из какой стали его лучше делать.

Странный, казалось бы, вопрос. Ведь всем известно, что нержавеющая сталь имеет несравнимые преимущества перед обыкновенной сталью, в том числе и оцинкованной

Это и высокие свойства противодействовать коррозии, и высокой температуре, и внешний вид, что очень важно при обустройстве интерьера бани

Хотя оцинкованное покрытие и позволяет продлить срок службы стального дымохода, но не до такой степени, каким его имеют нержавеющие трубы. Любые механические повреждения (царапины, вмятины и т.п.) при монтаже отрицательно скажутся на долговечности самого оцинкованного дымохода. Поврежденные места станут источником распространения коррозии, со временем приведя всю трубу в полную негодность. А это уже первый шаг к возгоранию бани.

Но есть один недостаток нержавеющих дымовых труб и комплектующих – это их большая цена по сравнению с оцинкованной сталью. Например, согласно прайс-листу Новосибирского завода «Сибэнерготерм» цена метровой теплоизолированной сэндвич-трубы диаметром 115×175 мм (толщина утепления 30 мм) из нержавейки равна 1500 рублей, а из оцинкованной стали – 1000 рублей.

Ту же продукцию Воронежского предприятия „Феррум” можно купить по ценам, приведенным на этой картинке:

Как видим, что ценовая разница имеется. Но она не настолько значительна, чтобы отказаться от обустройства дымохода из нержавеющей стали. А учитывая еще и отличные эксплуатационные свойства изделий из нержавейки, следует отдать предпочтение именно ей.

Чтобы как-то сократить расходы, можно сделать комбинированный дымоход. Так в парилке с ее «экстремальными условиями» и повышенными требованиями к пожарной безопасности, а также для придания ей более респектабельного вида, можно использовать нержавеющие модульные элементы, а на чердаке или снаружи бани из оцинкованной стали.

Правда, при монтаже могут возникнуть трудности состыковки модулей из различных материалов. Поэтому при покупке следует обязательно проверить возможность их сборки. Дополнительную гарантию сборки даст и приобретение продукции только от одного производителя.

Правила монтажа дымохода

Места, где осуществляется проход трубы через потолок и прочие строительные конструкции следует рассматривать с учетом того, что изнутри они обшиты деревом, то есть, сгораемым материалом

При этом неважно, из какого материала построена сама стена или перекрытие, достаточно того, что есть горючая облицовка. В целом постулаты прокладки дымоходных каналов звучат таким образом:

перед установкой металлической или кладкой кирпичной печи нужно удачно выбрать место, чтобы будущий дымоход бани не попал на несущие конструкции кровли. Нет смысла потом делать лишние повороты трубы, а кирпичный канал и повернуть-то невозможно. Общее число поворотов трубы не должно превышать 3;
горизонтальный участок от печки до врезки в вертикальный канал по длине не должен превышать 1 м. Исключение – наклонный под углом 45° газоход, иногда применяемый вместо горизонтального. Но и тут увлекаться не стоит, делайте этот отрезок как можно короче;
одностенный металлический дымоход должен отстоять от ничем не защищенных горючих материалов перекрытия на расстоянии 0.5 м. Если сгораемые поверхности закрыть негорючим экраном, то промежуток можно сократить до 38 см. Все требования противопожарных нормативов подробно изображены на рисунке ниже;
на том же рисунке показано, как правильно установить дымоход по высоте, чтобы его срез не попал в подветренную зону. Тогда сила естественной тяги значительно снизится;
вертикальный газоходный канал необходимо оборудовать системой для прочистки и слива конденсата.

Начиная от чердачного перекрытия одностенную трубу настоятельно рекомендуется защитить теплоизоляционным слоем несгораемого утеплителя, оптимальный вариант – базальтовое волокно. Снаружи изоляция обертывается кожухом из оцинкованной стали. Тогда снаружи трубы не станет появляться конденсат, а чердачное пространство будет защищено от пожара. Когда производится установка дымохода через стену, то соблюдаются такие же отступи, как для прохода сквозь перекрытие.

Способы соединения модулей

Монтаж дымохода может осуществляться одним из таких способов:

«По дыму». Подобная схема призвана, в первую очередь, на 100% защитить отапливаемое помещение от проникновения опасных угарных газов. Внутренняя труба нижнего модуля монтируется в соответствующий раструб верхнего, давая возможность дыму беспрепятственно проходить область стыка и удаляться из дымохода. С другой стороны, при таком расположении в стык может попадать конденсат. При плохой заделке швов это будет способствовать уменьшению срока службы конструкции.
«По конденсату». Здесь, напротив, внутренняя труба верхнего элемента помещается в раструб нижнего. Попадание влаги внутрь при этом исключается, тогда как дым вполне способен проникнуть в зону пребывания людей, просачиваясь сквозь любые, даже самые неприметные щели.

Рекомендуем ознакомиться: Обжимные фитинги для монтажа стальных труб

Таким образом, перед каждым хозяином встает дилемма – какой способ предпочесть. На одной чаше весов безопасность, на другой – долговечность конструкции и экономия. Что выбрать, каждый решает сам, однако, в любом случае, к заделке швов следует отнестись с максимальной ответственностью. Если есть уверенность, что стыки абсолютно герметичны, более целесообразной представляется схема «по конденсату».

Советы специалистов

При сооружении дымохода в бане важно соблюдать все строительные нормы и правила, чтобы обеспечить максимальную безопасность при принятии банных процедур. Кроме того, специалисты советуют:

установить дефлектор. Он повысить КПД печи,
предусмотреть небольшую дверцу на выходе трубы для чистки конструкции,
в месте соединения вертикального и горизонтального участка лучше установить тройник, который позволит подсоединить к системе конденсатоотводчик,
по завершению монтажа выполнить проверку системы на герметичность. Для этого нужно протопить агрегат и проверить на наличие утечек.

Изоляция труб в сауне

Сегодня лучшим материалом для изолирования банных труб является фольгоизол. Он не выделяет из-за высоких температур никаких вредных веществ.

Его также используют для защиты:

трубопроводов;
теплотрасс;
воздухопроводов.

Если делать все основательно, нужно создать из трубы «сэндвич»:

первый слой – нержавеющая труба банной печи;
второй слой – базальт;
третий слой — внешний контур.

Такой дымоход нагреваться будет намного меньше традиционного. Это станет препятствием для возможного образования конденсата.

Как правильно провести изоляцию трубы в сауне

Дело в том, что изоляция на основе базальта:

выдерживает высокую температуру;
не воспламеняется при серьезном нагревании;
не выделяет неприятных запахов.

Поэтому такие дымоходы называют «теплыми», так как изоляционный слой не позволяет трубам из металла быстро остывать от внешнего воздуха. В результате все водяные пары, обязательно присутствующие в дыме, не остынут и в виде конденсата не появятся вместе с сажей на их внутренних стенках. Из-за этого дымовые газы легко выходят наружу, не испытывая сопротивления.

Наружная труба за счет внутреннего слоя изоляции остается холодной, практически не нагреваясь, обеспечивая полную пожаробезопасность сауны.
Такой дымоход улучшает работу печи, которая быстро прогревается и сразу выходит на рабочий режим.
Улучшается тяга за счет отсутствия различных преград-завихрений, которые есть у кирпичных труб.

Утепление банной трубы

Совет: если вы хотите проверить температуру трубы, лучше проверить ее у окружающего дымоход материала.
Для этого можно потрогать доски рукой или на фартук брызнуть водой.

Дополнительно: обмотайте трубу слоем гибкого асбеста в том месте, где она соприкасается с горючими элементами. От влаги защитите дымоход сверху «грибком».

Подготовка стен

Выше мы определились с тем, каким должно быть расстояние до горючей стены, и там же пришли к выводу, что гораздо практичнее отделать их огнеупорами, чтобы не тратить зря пространство парилки. Теперь пора рассказать о том, как это делается.

Бюджетный, но не самый лучший вариант, к стене на бруски прибит лист оцинкованной жести

Итак, у нас три с половиной варианта:

крепим лист огнеупора на стену;
штукатурим стену;
делаем кожух из кирпича для печи;
заменяем кирпичом часть деревянной стены.

Объясним, почему 3,5 — часто и огнеупор на стену вешают, и кожух строят. Причем последний ставится не только с целью противопожарной безопасности, но и просто безопасности, а также для перераспределения тепла. Подробнее о том, зачем он нужен и как его сделать вы узнаете из этой статьи.

Что касается огнеупора, то можно воспользоваться минеритом — это листы цемента с наполнителями, армированные волокнами. Отличный огнеупор. Только надо правильно его крепить.

Если печка стоит почти впритык к стене, то понадобится два слоя минерита с воздушной прослойкой между ними, которую вы создадите с помощью 3-сантиметровых керамических втулок. Первый слой непосредственно прилегает к деревянной стене, затем идут втулки и второй слой минерита.

Если расстояние побольше, можно ограничиться одним слоем, но и он не должен касаться стены — те же втулки используются для его крепления к дереву.

Обратите внимание! В новой бане из сруба нельзя крепить огнеупор жестко. В силу усадки, которая длится годами, жесткое крепление может стать причиной разрыва огнеупорного материала

Поэтому делайте пазы для скольжения крепления. Со временем усадка завершится, тогда и закрепите намертво).

Поверх минерита можно положить, например, термостойкую плитку (ее сажают на жаростойкую мастику) или придумать другое декоративное оформление. Как вариант — зеркальная нержавейка. Ее листы прекрасно отражают тепло, но при этом нагреваются сами. Поэтому нержавейку крепят на слой любого огнеупора — минваты, керамоволокна, суперизола и др.

В принципе, можно и оштукатурить горючую стену (слой не менее 2,5 см) или воспользоваться огнестойким гипсокартоном.

Те, кто решился вывести топку в предбанник, либо сразу ставят кирпичную стенку, либо потом вырезают часть сруба или бруса. В кирпичной кладке оставляется место для топочного тоннеля с запасом, куда потом забивается теплоизолятор, например, минеральная вата. Теплоизолятор применяют и в местах контакта кирпичной кладки с деревянной стенкой. Если не хотите заменять всю стенку, сделайте портал — минимум метровый.

Сделать самому или заказать?

При неуверенности в собственных силах или отсутствии минимальных навыков строительства лучше предпочесть услуги профессионалов. Работа по проведению дымохода не отличается особой сложностью: стоимость работ по Москве рассчитывается от высоты дома и составляет около 2 000 руб. за 1 м. Общая стоимость монтажа зависит и от выбора материала (диаметр, тип, дополнительные конструкции и пр.).

Современные стройматериалы позволяют выполнить все работы своими руками: внешняя часть собирается из отдельных модулей. Изделия «сэндвич» не требуют дополнительной теплоизоляции. Перед тем как сделать трубу в бане через стену, нужно рассчитать ее высоту, учесть приобретение сопутствующих материалов и требования безопасного проведения горячей конструкции.

Как прочистить дымовой канал

Чтобы внутренности дымохода от банной печи покрылись толстым слоем сажи, надо очень постараться. Для образования налета отопитель должен постоянно работать в режиме медленного тления либо «заправляться» сырыми дровами. В обоих случаях хорошенько протопить баню не удастся. В нормальном режиме газы с высокой температурой попросту выжигают сажу в трубе и никаких засоров там не возникает.

Теперь о том, как в бане прочистить дымоход своими руками, если налет на стенках все же появился и сила тяги уменьшилась:

Заложите в топку печи сухую древесину высококалорийных пород с малым содержанием смол: акацию, дуб, ясень или осину. Сожгите топливо с полностью открытым поддувалом на максимальном режиме, чтобы сажа выгорела.
Почистите газоход с помощью специального полена «Трубочист», сжигая его строго по инструкции, изложенной на упаковке.
Пользуясь ершиком, закрепленным на веревке с грузом, выполните механическую очистку трубы, добравшись до ее оголовка.

Преимущества сэндвич дымохода для бани

Стандартный сэндвич представляет из себя полую многослойную конструкцию метровой длины, состоящую из следующих элементов:

Внутренняя труба. Производится из нержавеющей стали различной толщины. Более толстая труба весит больше, но и прослужит дольше.
Внешняя труба. Может быть медной, латунной, либо выполненной из той же «нержавейки». Использование оцинкованной стали не допускается, поскольку такой материал обладает значительным уровнем температурного расширения.
Слой теплоизоляции. Чаще всего применяется базальтовое волокно или минеральная вата. Толщина слоя может варьироваться от 25 до 60 мм.

Один из концов трубы делается зауженным, что позволяет легко монтировать дымоход необходимой длины без использования специального оборудования.

Дымоход, собранный из сэндвич труб, выгодно отличается от традиционных вариантов. Можно отметить несколько явных преимуществ:

Отсутствие конденсата (в зависимости от схемы сборки).
Хорошие противопожарные качества.
Малый вес конструкции.
Удобство транспортировки.
Минимальное образование сажи.
Простота ухода за дымоходом.
Привлекательный внешний вид, сохраняющийся на протяжении многих лет.

Проход через кровлю кирпичного дымохода

Проход дымовой трубы через кровлю должен решать одновременно две не самые простые задачи: обеспечить пожарную безопасность и герметичность. По правилам пожарной безопасности в местах контакта дымохода с горючими материалами температура стен дымохода не должна быть выше 50оС. Для кирпичных дымоходов это решается путем увеличения толщины стенок. Для этого печники выкладывают специальную проходку. Единого решения тут нет, так как многое зависит от угла наклона кровли. Потому такой вариант сегодня и не очень популярен – тяжело найти человека, который может грамотно и безопасно такую проходку через кровлю сделать.

При проходе кирпичной трубы через кровлю ее со всех сторон окружают коробом из дополнительных стропил и поперечных балок

Как решается тогда вопрос? Делают просто квадратную или прямоугольную трубу, которую выводят между стропильными ногами, над трубой и под ней устанавливают поперечные балки. Расстояние между трубой и деревянными элементами конструкции –13-25см. Если расстояние между стропилами больше – устанавливают дополнительные. Таким образом минимизируется вред, который мы обязательно нанесем гидро- и пароизоляции кровли: чтобы вывести трубу придется нарушить целостность пленок и мембран. При установке дымохода он оказывается в отдельном коробе. Пленки и мембраны внутри этого короба аккуратно разрезают. Геометрия разреза аналогична геометрии трубы или короба, но меньше размеров короба из стропил. В углах пленки надрезают под углом (конвертом), края пленок загибают и фиксируют при помощи скоб или прижимных планок к элементам стропильной системы. Края и места входа крепежа герметизируют клейкими лентами или герметиками. Эту операцию стоит провести тщательно – от нее зависит долговечность и надежность кровли.

Есть еще один вариант. Он возможет, если температура трубы в районе кровли не выше 50оС. В этом случае края пленок можно приклеить к трубе герметиками или теми же клейкими лентами (стараясь как можно лучше все загерметизировать). Теперь между стропилами и кирпичной трубой образовалось свободное пространство. Его закладывают жаростойким теплоизолятором.

Отведение воды от стыков

Сложнее всего выполнить герметизацию стыка кирпичной трубы и кровли, если используется жесткий кровельный материал.

При выводе дымохода через кровлю нужно решить проблему гидроизоляции. Для этого используют систему двух фартуков: нижнего и декоративного

Сначала вокруг трубы устанавливается нижний фартук. Он обычно изготавливается из жести и состоит из четырех элементов: двух боковых, верхней и нижней части. Как его делать, смотрите в следующем видео. Все рассказано подробно.

Под нижний фартук обязательно укладывают так называемый «галстук». Это участок кровельного материала, лист жести или оцинкованного металла, который будет отводить воду к водостоку (такой длинны должен быть галстук – немного заходить в водосток), если дымоход расположен низко или в ендову, если она ближе. В следующем видео еще раз продемонстрирована техника установки внутреннего фартука для кирпичной трубы, а также показано, как устанавливается галстук и наружный декоративный фартук.

Вообще, сколько материалов, столько и способов монтажа проходного узла. Еще одно видео, в котором продемонстрирована другая техника гидроизоляции кирпичной трубы. Тут используют современные материалы, которые выпускают производители «Ондулина».

Гораздо проще сделать гидроизоляцию стыка трубы дымохода и кровели, если используется мягкая черепица или другой мягкий гибкий кровельный материал. На оштукатуренную трубу, промазанную для лучшего сцепления пропиткой, этот материал просто загибается, подравнивается. Можно по ркаю загнутого кровельного материала нанести слой герметика и закрепить все при помощи прижимной планки. Место, где соединяется кровельный материал, труба и планка также обрабатывают герметиком. В этом видео продемонстрирована техника герметизации дымовой трубы при использовании мягкой черепицы.

Ошибки при строительстве дымохода

Стоит обратить внимание на ряд ошибок, которые допускаются при строительстве дымоходов непрофессионалами:

Использование непригодных материалов, таких как асбест и алюминий. Это может привести к возникновению пожара.
Самовольное изменение диаметра дымохода, может уменьшить КПД или разрушить строение бани.
Объединение нескольких дымоходных систем в одну.

Еще несколько характерных ошибок строительства дымохода приведены в представленном видео.

Иногда, кажется, что построить дымоход в бане своими руками можно быстро, без чьих-либо советов. Но возведение дымохода довольно ответственная процедура, требующая соблюдения правил, наличия навыков и изучения современных методик. Это убережет вас от ошибок, а построенный вами дымоход в бане прослужит надежно и долго.

Разновидности дымоходов

Металлический наружный дымоход в бане-бочке

Существует несколько критерий, по которым выделяют разновидности дымоходов:

В первую очередь — это материал, из которого он изготовлен. Ранее часто использовали обожжённый кирпич для возведения дымохода. Но в последнее время всё чаще отдаётся предпочтение металлическим конструкциям.
Дымоходы могут быть внутренними и наружными. Первые проходят сквозь всё помещение вверх, пересекают перекрытие, кровлю и выходят на улицу. Вторые выводятся через стену.

Рассмотрим все варианты и определим их достоинства и недостатки.

По типу материала

Из кирпича

Дымоход из кирпича

Из-за отсутствия достойных альтернатив раньше эту часть печки делали только из обожжённых кирпичей. Несмотря на то что этот элемент визуально кажется простым, технология его возведения весьма сложна. Как бы там ни было, но это всё же кирпичная кладка, которую не положить просто так. Это необходимо делать с использованием специальных схем, соблюдая все параметры.

Этот вариант изготовления дымохода относится к тем, которые проверило время. Такие конструкции прочные и долговечные. Помимо этого, явным достоинством такого вида является то, что кирпич отличный теплоизолятор и теплоаккумулятор. И ещё кирпич — пожаростойкий строительный материал

А для бани это очень важно!

Есть и существенный недостаток у такого вида дымохода. Помимо того, что он самый трудоёмкий в изготовлении, внутренняя поверхность кирпичей не гладкая, а с шероховатостями и углами. Из-за них на стенках накапливается сажа, постепенно проход может засориться и тяга печи станет хуже. Если вовремя не почистить его, то в банное помещение может пойти дым. Хуже, если сажа загорится, когда начнёте топить печку. От неё будут лететь искры и последствия могут быть печальными и опасными.

Из металла

Дымоход из металла

Процесс установки дымоходных труб из металла гораздо проще предыдущего.

Сэндвич-труба

Современную сендвич-конструкцию изготавливают с добавлением теплоизоляционного материала. Тем самым она стала более практичной, чем простые трубы из металла. Конечно, хранить тепло, как дымоход, сделанный из кирпича, она не может. Ещё температурные перепады могут привести к образованию конденсата на стенах трубы. Последняя проблема решается толстым слоем утеплителя. Но в таком дымоходе внутренняя стенка сделана из металла. Она практически идеально гладкая, и в ней отсутствуют грани. Таким образом, дым из трубы выходит почти без препятствий.

Альтернативы

Иногда дымоход делают из керамики. Но чтобы объединить преимущества вышеперечисленных вариантов, можно соорудить комбинированный дымоход: в кирпичную кладку вставить металлическую трубу.

Иногда на керамическую трубу надевают стальной кожух.

Выбор материала зависит от предпочтений, финансовых возможностей и навыков владельца.

Размещения дымохода внутри и снаружи здания

По месту размещения

Внешние

Американский архитектор придумал идею вывода дымоходной трубы на наружную стенку здания. Из-за того, что такой дымоход проще установить, он быстро завоевал популярность. Такую трубу не нужно поднимать от печи к потолку. Её нужно выводить через стенку наружу. Такая установка дымоходной трубы более безопасна, не нужно изолировать чердачное перекрытие. Через щели, которые появляются между крышей и трубой не будет просачиваться дождевая и талая вода.

Однако серьёзным недостатком такого монтажа дымохода является то, что он гораздо быстрее остывает, поэтому в металлических конструкциях появляется конденсат.

Внешний дымоход из металла

Чтобы это предотвратить, его необходимо хорошенько утеплить. Помимо этого, от наружного дымохода тепло в помещение не поступает, следовательно, расход топлива на обогрев значительно увеличивается.

Иногда для строительства внешней трубы используют и металлическую трубу, которую устанавливают по обычному принципу. Снаружи её обкладывают кирпичом. Это комбинированный вариант дымохода.

Внешний кирпичный дымоход

Внутренние

Дымоход из металла идёт от верхней части банной печки через всё помещение к потолку.

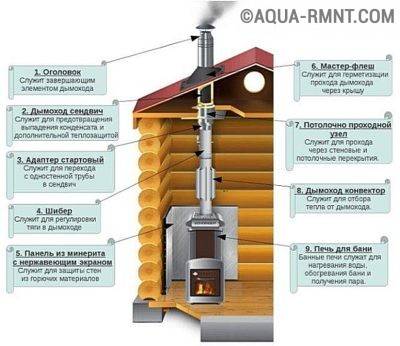

Схема внутреннего дымохода со всеми узлами

Он пересекает чердачное пространство и крышу и доходит до уровня конька кровли. Явным преимуществом такого вида трубы является то, что тепло не уходит на улицу, а исходит от трубы и остаётся в помещении. Печка дольше держит тепло, и топливо используется экономичнее. Ещё одним несомненным достоинством данного вида дымохода является долговечность. Конечно, это в том случае, если при его возведении были соблюдены все правила и нормы, а во время эксплуатации постоянно контролировались места соединений.

Недостаток — необходимо делать отверстия в потолке и кровле, чтобы вывести трубу наружу.
