Как сделать резиновую крошку своими руками – способы, особенности

Куда применить полученное сырье?

Резиновую крошку можно:

• применить для собственных нужд;
• реализовать оптом и в розницу населению и предприятиям;
• использовать для производства товаров или открыть бизнес по укладке резиновых покрытий на заказ.

Цена крошки будет зависеть главным образом от качества сырья, и уже во вторую очередь — от фракции.

Наиболее популярной является крошка, фракция которой составляет 2-4 мм.

Она отлично подходит для создания:

• бесшовных покрытий;
• рулонов;
• плитки;
• садовых дорожек;
• объемных фигур;
• асфальтовых смесей;
• резиновых утеплителей и уплотнителей;
• битумно-резиновых мастик;
• РТИ и различных комплектующих.

Популярность такой крошки вызвана тем, что на склеивание данных гранул идет минимальное количество клея. А полиуретановое связующее вещество иногда дороже крошки в 5-8 раз.

Особенности монтажа рулонного покрытия

Если вы решили уложить резиновый пол, то для начала необходимо подготовить поверхность. Для этого обычно используется нивелирующая смесь, которая позволит добиться отличного результата. На поверхность на следующем этапе наносится тонкий слой клея, только после можно переходить к раскатыванию материала.

Если вы решили использовать модули, то лучше нанести состав на их тыльную поверхность.

Для рулонной резины используется плотный валик, с помощью которого вы сможете удалить излишки воздуха из-под покрытия.

Такие поверхности стараются выполнять без швов, однако при необходимости их можно заделать специальным составом из сырой резины и зафиксировать нагревателем. Обычно для этого используется вулканизатор или паяльник.

Как готовится резиновая крошка в домашних условиях

Бизнес-план составляется во всех деталях, учитываются удаленность к источнику сырья и способ его получения (скупка, самостоятельный сбор), склад сырья и готовой продукции, расположение станка и возможность его обслуживания. Для небольшого производства достаточно задействовать 3 работников.

Технология

Поскольку основное сырье, на которое она рассчитана, это шины и покрышки, то состоит процесс из нескольких этапов (первый и второй зависят от выбранной технологической линии):

• Нарезка и одновременная очистка от механических примесей.
• Заморозка до температур, при которых резина теряет пластичность (-190 °С; используется для промышленных масштабов).
• Пропускание через шредер.
• Калибровка и отсев крошки.
• Применение крошки в дальнейшем.

Инструмент

Станок непосредственной резки состоит из элементов, которые можно либо приобрести, либо изготовить самостоятельно:

• 2 двигателя мощностью 5 кВт;
• дисковые валы в корпусе;
• 2 червячных редуктора;
• шредер;
• автоматика (управление).

Немеханизированные элементы:

• загрузочный бункер;
• направляющая;
• решетка-сито;
• корпус.

Материал

Система для мини-комплекса состоит из прибора нарезки и измельчителя. Конечная фракция представляет собой частицы от 2 до 6 мм, наиболее востребованные — 2-4 мм. После отсева нужного размера остатки могут повторно перерабатываться.

Измельчение покрышек сделает возможным быструю обработку резины в шредере, а также исключит попадание в него металлических элементов. Представляет он собой:

• Стойку на несущей основе и вращающийся механизм с зажимом.
• Нож, расположенный на стойке.

Основа агрегата — коробка с ножами — это то место, где перерабатывается резиновая крошка своими руками в домашних условиях. В движение они приводятся с помощью 5 кВт двигателей, подсоединенных через червячную передачу. Эта самая дорогостоящая часть проекта, повышает ее стоимость и использование ножей по всем правилам инженерно-конструкторского дела, т. е. из легированной W и Mo режущей стали.

Оптимальное передаточное отношение выбирается в диапазоне 25-35. Его повышение будет усиливать износ режущей кромки, а недостаток повышать нагрузку на двигатель и снижать качество продукции.

Для каркаса выбираются профильные трубы диаметра 50 х 70 или 70 х 80 мм. Они должны обеспечить нагрузку оборудования в движении, груза в течение длительного времени.

Бункер загрузки всегда имеет клиновидную форму. Он равномерно распределяет заготовку, а также направляет движение к рабочему органу.

Применение

Это универсальный материал, которым покрываются любые типы поверхностей. Зная, как самому сделать резиновую крошку, можно использовать продукцию для:

1. Собственных нужд.
2. Продажи
3. Организации производства изделий на основании крошки: оказание услуг населению (укладка поверхности, изготовление кровли, дорожек и т. д. под заказ).

Самые распространенные варианты применения продукции далее.

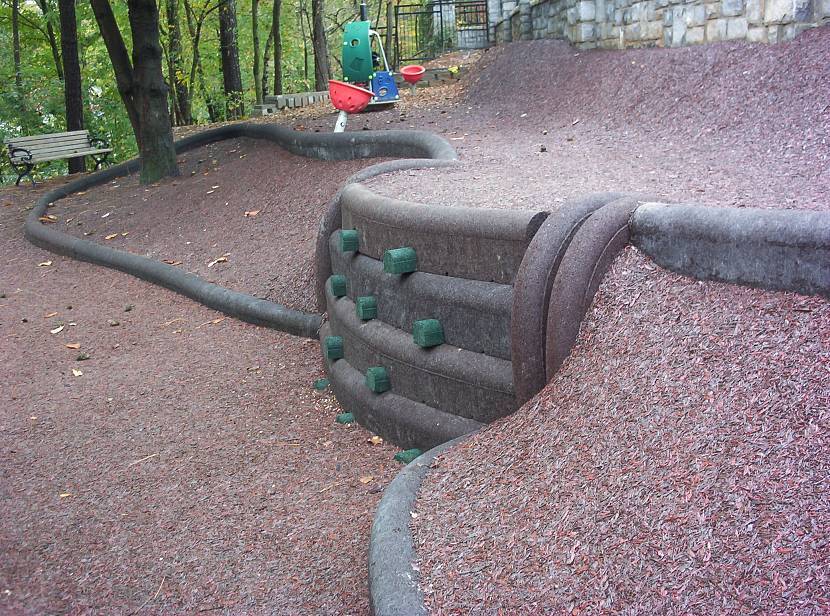

Спорт и дети

Спортивные дорожки, для которых резиновая поверхность повышает сцепление с обувью при беге и ходьбе. Детские площадки покрывают крошкой, чтобы снизить опасность травмироваться: резина не только не скользит, но также смягчает удары при падении.

Декор и практичность на участке

Дорожки садовые покрываются крошкой не только из-за декоративного внешнего вида: они хорошо моются, не растрескиваются, а в зимнее время не скользят при гололеде и небольшом уровне снега.

Водоемы

Самым практичным использованием является оформление поверхностей возле водных источников: бассейнов, искусственных озер и декоративных водопадов.

Бизнес-идея

Резиновая крошка своими руками, изготовление которой можно организовать в подсобном помещении (нет жестких требований по температурному режиму и влагостойкости), может стать отличной основой для старта бизнеса. Переработка отходов приносит предприимчивым владельцам неплохую прибыль, если учесть, что себестоимость готового материала практически нулевая.

Бизнес-план производства резиновой крошки с расчетами

В производстве резиновой крошки были использованы бывшие в употреблении, старые, бракованные автомобильные покрышки. По очевидным обстоятельствам не следует даже говорить о поиске сырья и его цене. Старые покрышки можно найти в больших количествах. Вы можете их купить по минимальной оплате, а иногда продеться заплатить за доставку к своей фирме.

Производство резиновой крошки, как уже упомянуто, вполне доступно для малого бизнеса. Производственная линия за 17 000$ способна быстро переработать самые разнообразные шины: автомобильные, автобусные и другие покрышки.

В данный момент выделяют два главных метода, с помощью которых производится резиновая крошка:

1. Механическое дробление.
2. Дробление методом ударной волны.

Ударно-волновое дробление резины на крошку является относительно молодым методом переработки покрышек. Наиболее популярно механическое дробление.

Производство резиновой крошки с помощью ударной волны требует особенного подхода. В частности, необходимо оборудование, в котором будет находится продукция, по типу холодильных кладовых, которые достаточно дороги. Заметна преимущественная возможность установления оборудование для производства резиновой крошки из авторезины, методом ударной волны на меньших производственных площадях. Можно сэкономить на ежемесячной аренде. В то же время стоимость электрической энергии будет меньше чем при аналоговой инсталляции. Но все равно такое оборудование в полной мере обосновано при больших и средних объемах производства, так как оно весьма дорогостоящее.

Изготовление резиновой крошки может начаться с малого производственного объема и относительно при малых затратах. Достаточно 40-ка квадратных метров производственной площади с высотой потолка 3м. Будет установлена прямая линия производства резиновой крошки, подсоединено питание с силой 380 вольт и 2 работника, которые будут контролировать действие полуавтоматического оборудования.

Наилучшим вариантом в период выхода на точку окупаемости бизнеса является непрерывная работа в течение целой недели. Чтобы это сделать, следует организовать три рабочих смены. В итоге персонал будет состоять из восьми лиц. Кроме того, следует заботиться о местах складирования сырья и готовых продуктов. В этом случае пространство к хранению покрышек должно выносить четыре, а даже пяти раз больше. В связи с этим, поверхность помещения для сырья (покрышек) может потребовать до 100м2, а для хранения готовой резиновой крошки – 20м2.

На этом основании стоимость 100 килограммов продукции в час будет меняться и меняться. В данном бизнес-плане определим фиксированные расходы на месяц:

Хорошая идея – предоставление возможности клиентам сдать шины на переработку за деньги. Свой приемный пункт поможет не только сократить транспортные расходы на доставку сырья, но и сразу получить предварительный дополнительных доход, о котором описано ниже.

Если производственная линия производит 100 килограммов на час, работая без перерывов, то в месяце количество готовых продуктов выносит 24 тонны резиновой крошки (100 кг * 8 часов * 30 дней = 24000).

Принимая во внимание среднюю розничную стоимость резиновой крошки в размере 0,28$ за килограмм, мы получим доход за месяц грязными в размере 6720$ (0,28*24000). Стоит также заметить, что при производстве в отходах остается металлом (проволока в кортах шин). Его объем составляет около 7%

Его объем составляет около 7%

Стоит также заметить, что при производстве в отходах остается металлом (проволока в кортах шин). Его объем составляет около 7%.

Интересный факт! По данным компании Goodyear Tire and Rubber, средний вес шины около 22 фунтов (до 10 кг). При этом в ней содержится 0,68кг металлокорда (он служит в качестве армирующего для структуры резины в шинах).

С одной стороны, это производственные отходы, а с положительной стороны – это существенная дополнительная прибыль: 0,7кг металлической проволоки и металлокорда шины. И того 0,7 *10шин/час * 8 часов * 30 дней = 1680кг металла из 24-ох тонн покрышек – ежемесячно!

Средняя цена металлолома около 200$ за тонну. В итоге выгода по продаже металлической проволоки из корда мы получим дополнительные 336$. Стоит задуматься над тем как организовать свой прием автомобильных шин в переработку за деньги.

Эта сума выгоды является иногда более экономически обоснованным доходом, полученным в процессе реализации этой деятельности.

Организация бизнеса

Рассматривая утилизацию использованных автошин как бизнес, стоит взвесить все плюсы и возможные минусы.

За модель возьмем предлагаемую площадку ALFA TYRE RECYCLING 500 – электромеханическая производственная линия для переработки шин разного диаметра, включая покрышки грузовых автомобилей.

Стоимость оборудования

Стартовый капитал для покупки необходимого оборудования:

N п./п.	Наименование оборудования, иные расходы	Стоимость, руб
1	Основное оборудование	11 750 000
2	Весы	20 000
3	Мешкоупаковочная машина	10 000
4	Мешки под крошку	20 000
5	Доставка в любой регион России	100 000
6	Установка, монтаж и наладка оборудования	150 000
7	Расходы для старта линии (ключи, масло и т.д.)	30 000
	Итого:	12 080 000

Ниже представлена таблица с наименованием оборудования в рамках линии по переработке шин ATR 500:

N п./п.	Наименование оборудования	Количество
1	Нож для резки автошин	1
2	Транспортер ленточный	1
3	Первичная система измельчения (шредеры)	2
4	Вентилятор	3
5	Циклоны малые	2
6	Пневмотранспортер	1
7	Сепарация магнитная	3
8	Дробилка	1
9	Сито с виброударом	2
10	Циклоны большие	1
11	Пылесос	1
12	Электрооборудование	1
13	Металлоконструкция	1
14	Транспортер ленточный для корда	1

Немного подробнее об этой линии можно узнать, посмотрев видео:

Стоит обратить внимание и на такие моменты:

• цены на отдельные элементы оборудования необходимо уточнять у продавца (поставщика);
• все обязательства по гарантийному ремонту и условиях его предоставления прописаны в договорах поставки.

Стоимость доставки оборудования по России может колебаться в большую сторону в зависимости от отдаленности региона.

Более подробное описание данной линии здесь.

Можно прицениться по оборудованию и у других поставщиков, например, у этого.

Требования к производственному помещению и складам

Понадобятся площади для:

• размещения оборудования;
• складирования сырья;
• хранения готового продукта.

Для установки линии потребуется как минимум 200 квадратных метров.

Для складирования старых шин и покрышек подойдет уличный неотапливаемый ангар или огороженное место для выгрузки вторсырья.

Покупка необходимых помещений может оказаться неподъемным бременем для начинающего предпринимателя.

Персонал

Рассмотрим количество обслуживающего персонала и ежемесячный фонд заработной платы.

Для бесперебойной работы производственной линии с мощностью выхода готовой продукции (резиновой крошки) 150 тонн/мес. требуется штат около 10 человек.

Примерный фонд ежемесячной оплаты труда — 350 000 руб.

Данные расчеты представлены в виде усредненного плана и могут отличаться в зависимости от региона России.

Другие расходы

Производство будет сопровождаться и другими ежемесячными расходами:

1. Покупка упаковочных мешков (тары) под готовую продукцию. Цена мешка 30 кг составит 8 руб, из расчета месячного расхода получаем сумму 4 000 руб.
2. Связь – 10 000 руб.
3. Непредвиденные расходы – 10 000 руб.
4. Средние данные энергопотребления производственной линии, рассчитанные на производство готовой продукции 150 тонн/мес. равны около 100 000 руб/мес.
5. Техническое обслуживание – 50 000 руб.
6. Отдельной статьей расходов необходимо считать замену режущих элементов (ножей) – 35 000 руб.
7. Услуги мусоровозов – 20 000 руб.

Лицензия для приема и утилизации

Вопреки информации на большинстве сайтов, переработка шин как бизнес требует наличия лицензии.

Шины имеют четвертый класс опасности. Согласно законодательству РФ, прием и утилизация данного вида отходов требуют получения лицензии.

Перед подачей документов предприниматель должен иметь:

• производственные площади;
• промышленную площадку с санитарной зоной;
• оборудование;
• разрешения от Росприроднадзопа, Роспотребнадзора, пожарной инспекции.

Стоимость лицензии составляет 7500 рублей, срок ее оформления — 45 рабочих дней. Используя услуги посредников, готовьтесь заплатить в разы больше.

Подсчеты прибыльности

Прибыльность проекта и план получения выручки:

1. Готовая продукция в виде резиновых гранул, средняя цена 15 руб/кг. 100 тонн = 1 500 000 руб.
2. Корд металлический 30 тонн при цене 3 000 руб/тонна = 90 000 руб.
3. Текстиль из расчета получаемого материала 20 тонн и среднерыночной цены 2 000 руб/тонна = 40 000 руб.

Представленный бизнес-план имеет средние расчеты, не учитывает некоторые факторы:

• местоположение;
• территориальную принадлежность;
• наличие рынка сбыта в конкретном регионе.

Его нельзя принимать как формулу, но, даже не смотря на это, выгода очевидна.

При благоприятных условиях окупаемость производства крошки из старых шин произойдет через 1,5-2 года после запуска линии.

Технологии переработки покрышек

В настоящее время существует 4 основных технологии переработки шин:

• пиролиз;
• сжигание;
• восстановление;
• переработка шин в крошку.

Пиролиз

Пиролиз – это изменение формулы и свойств исходного материала с расщеплением его составляющих. Конечные продукты пиролиза пригодны для ГСМ.

Процесс технологии представляет собой нагревание покрышки без доступа кислорода.

Из 1 тонны покрышек можно получить:

• 400 кг жидкой углеводородной фракции;
• 250 кг углерода;
• 150 кг металла.

В ряде стран пиролиз как метод переработки шин запрещен и на законодательном уровне признан экологически небезопасным. Связано это с тем, что в процессе нагревания возникают сильнейшие яды.

А именно:

• сероводород;
• сероуглерод;
• хлористый водород и диоксины.

Несмотря на то что отрасль претерпевает изменения и в будущем может начать набирать обороты, сегодня, из-за высокой токсичности, этот способ не распространен. Он требует больших капиталовложений в современное, отвечающее всем экологическим нормам оборудование. Что ставит под вопрос рентабельность производства.

Сжигание

Сжигание одной тонны покрышек дает примерно столько же тепловой энергии, что и одна тонна энергетического угля.

Однако, при сжигании сера, входящая в состав резины, образует большое количество сернистого газа, что требует установки специальных фильтров в оборудование. Кроме того, для сжигания 4 тысяч шин необходимо количество воздуха, потребляемое небольшим городом за месяц.

Восстановление

При восстановлении затраты на нефть уменьшаются в 6 раз, что говорит о рациональности и экономичности способа. Это новое поколение в переработке автопокрышек.

Среди фирм, занимающихся восстановлением покрышек, лидируют шинные заводы. Так, например, компания Marangoni (Италия) кроме производства покрышек для автомобилей и автобусов выпускает продукцию как для восстановления, так и для утилизации шин без отходов.

Технологии восстановления шин:

• горячая вулканизация;
• холодная вулканизация;
• нарезка.

Пример процесса восстановления шин методом холодной вулканизации:

• визуальный осмотр и отсев покрышек с видимыми дефектами;
• проверка шины под давлением;
• съем остатков старого протектора;
• подготовка каркаса к обработке клеем и нанесение веществ, активизирующих процесс вулканизации;
• закладка колеса в оболочки, называемые энвелопами;
• подача в автоклав;
• проверка покрышки под давлением и восстановление формы колеса.

В России по технологии холодной вулканизации работают:

• ООО «Скай», дилер германской компании Vergolst в Северо-Западном регионе;
• Чеховский шиновосстановительный , работающий по технологии американской компании Bandag; завод РТИ (г. Копейск).

Переработка шин в крошку

В связи с тем, что самым рациональными и экологичным методом утилизации становится переработка шин в крошку, бизнес-план будет строиться на основе этого способа.

Резиновая крошка — это измельченная резина с фракциями разных размеров и форм. Для крошки из резиновых изделий характерно сохранение своей молекулярной структуры и эластомерных свойств, присущих исходному материалу.

Сферы применения крошки в зависимости от размера фракций:

• мелкая крошка используется при производстве новых автомобильных шин;
• средняя крошка применяется в виде сорбента и при модификации битума;
• крупная крошка служит для изготовления покрытий различного назначения.

Технология производства резиновой крошки из покрышек включает в себя следующие этапы:

• выявление повреждений покрышек и отсев непригодных деталей;
• резка на части;
• сортировка от металлических компонентов и измельчение шредером;
• истирание в крошку на роторной дробилке;
• сепарация;
• очищение резиновой крошки на вибросите;
• соответствующая упаковка и транспортировка.

На видео показан технологический процесс переработки старых автомобильных шин в крошку. От канала Крестьянин.

Актуальность услуги

Своевременность и нужность этого бизнеса обусловлена наличием неблагоприятной экологической ситуации в стране и мире. Каждый год, согласно данным, представленными ООН, возникает более 25 млн тонн отходов автомобильных покрышек. Это связано с ростом количества автомобилей и недостаточно развитой инфраструктурой для их сбора и утилизации.

Такая обстановка является глобальной проблемой и сильно ухудшает экологическую ситуацию на планете. Кроме того, при несанкционированном сжигании, автомобильные шины наносят непоправимый вред окружающей среде.

Актуальность организации предприятия, которое будет перерабатывать шины в крошку, с точки зрения экономической эффективности, можно объяснить несколькими факторами.

А именно:

• не требуется вливание больших средств в закупку сырья;
• возможно получение поддержки муниципалитета по предоставлению сырья и субсидий;
• высокий спрос на крошку со стороны крупных коммерческих строительных организаций.

Технология укладки покрытия из резиновой крошки

Укладка бесшовного покрытия из резиновой крошки может производиться как в один слой, так и в несколько. В первом случае приготовленная смесь выкладывается на подготовленное основание и разравнивается требуемым слоем с помощью прави́ла, полутерка или ракели, смоченной в антиадгезионном составе.
В качестве такого средства можно использовать мыльную воду, уайт-спирит или скипидар. После заглаживания, поверхность смеси требуется прикатать, используя валик для укладки резиновой крошки. В результате этой операции покрытие уплотняется и образуется гладкая текстура.

Не рекомендуется слишком сильно давить на валик, это снизит упругость, водопроницаемость и морозостойкость резинового покрытия.

Для повышения производительности работ применяется укладчик резиновой крошки, который одновременно может являться и миксером для приготовления состава. При движении по направляющим, которые являются маяками, из его бункера на поверхность основания равномерно подается готовая смесь.

В зависимости от конструкции, такое оборудование для укладки резиновой крошки, способно за один проход покрывать захватку шириной 1,5-3 м, при этом соблюдается высокая точность толщины слоя. Выравнивание и укатка производятся автоматически под контролем оператора. Своими руками остается исправлять только мелкие огрехи, которые возможны при укладке резинового покрытия на больших площадях.
При укладке в покрытия два слоя нет необходимости в нижний добавлять пигмент для резиновой крошки, поэтому смесь для него изготавливают без краски. Для увеличения упругости покрытия может применяться резиновая крошка более мелкой фракции (0,5-2,5 мм). Это повышает удельный вес (снижает пористость) и делает нижний слой более жестким.

При устройстве бесшовного резинового покрытия по мягкому основанию рекомендуется проложить между слоями стекловолоконную сетку, предварительно закрепив ее с помощью строительного степлера. Такое армирование значительно усилить прочность резинового покрытия. Эти работы можно проводить только после затвердевания первого слоя.

Второй слой бесшовного покрытия делается более тонким (10-15 мм) и может как включать в себя определенное количество EPDM-гранул, так и полностью состоять из этиленпропиленового каучука. Во втором случае добавление красителя не требуется, так как EPDM-крошка уже имеет окраску, нанесенную при ее производстве.

Технология устройства резинового покрытия позволяет создавать на нем узоры, рисунки и спортивную разметку различных цветов. Для этого по готовой затвердевшей поверхности по трафарету острым ножом вырезают участок с контуром будущего рисунка или разметки.
Края обклеивают малярным скотчем, чтобы предотвратить окрашивание основного покрытия, а вырезанный участок заполняют смесью с другим колером. Благодаря высокой адгезии полиуретанового связующего, такой рисунок будет монолитен с общим покрытием.
Для снижения финансовых затрат при устройстве бесшовного покрытия применяется комбинированный способ нанесения смеси. Основной слой из неокрашенной резиновой крошки наноситься вручную или с помощью механизированного укладчика, а верхнее декоративно-защитное покрытие выполняется из EPDM-гранул очень мелкой фракции (0,5-1,5 мм) и наносится распылением с помощью спрей-установок на базе компрессора слоем в 3 мм.

Так как этиленпропиленовый каучук имеет более высокие эксплуатационные характеристики, то стойкость к истиранию такого покрытия значительно выше, а следовательно увеличивается и его долговечность. К тому же в процессе производства работ не используются пигменты для окрашивания нижнего слоя, а скорость нанесения такого бесшовного покрытия возрастает.

Скорость твердения состава резинового покрытия зависит от температурно-влажностного режима. Разрешено производить работы при влажности воздуха в 60-80 %, и температуре от +5 до +30 °C. Оптимальными условиями полимеризации полиуретанового связующего являются показатели +25 °C и 70 % влажности. Эти же требования относятся не только к воздуху, но и к основанию.

При производстве работ на открытой площадке во время твердения смеси не допускается попадание атмосферной влаги на поверхность покрытия. Частичный набор прочности, после которого разрешается пешеходная нагрузка на покрытие происходит через 12 часов. Полная эксплуатация покрытия допускается через 24-48 часов.
