Как правильно рассчитать световой поток для помещения

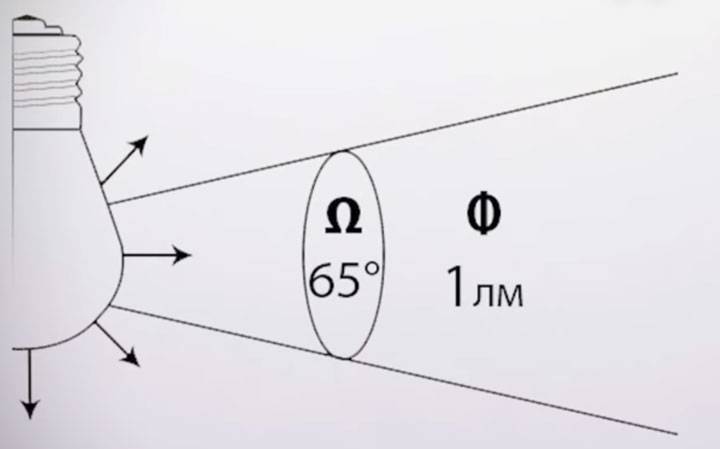

Расчет светового потока

Лампа LED D60х108мм Матовая колба 320º 1600Лм A60 23229, Gauss

Для вычисления светового потока можно применить специальный измерительный прибор или ориентироваться на показатель светоотдачи в зависимости от потока:

• светодиодная лампочка в матовой колбе – мощность прибора, умноженная на 80 лм/Вт, будет величиной светового потока;
• филаментные источники – мощность лампы умножается на 100 лм/Вт;
• энергосберегающие устройства КЛЛ – умножается на 60 лм/Вт;
• ДРЛ – мощность требуется умножить на 58 лм/Вт.

Эффективность метода зависит от интенсивности светового потока в лампе, норм освещенности, коэффициентов запаса (чистота объекта и тип источника), использования светопотока, поправочного, количества светильников, площади комнаты. При расчетах также ориентируются на конструкцию устройства, наличие защитного покрытия.

Особенности вычисления

Действующие отечественные правила приведены в строительных стандартах СНиП. Оценивают совместно уровень освещенности и пульсации.

Таблица с нормативами

Помещения      Допустимые параметры

	Освещенность, люкс	Коэффициент пульсаций, %
Торговый зал в универсальном магазине	400	10
Аудитория в учебном заведении	400	10
Кухня в жилом объекте недвижимости	150	25
Операционная комната в больнице	500	10

Для расчета освещенности горизонтальных площадок применяют метод «коэффициента использования». Требуемый световой поток источника (F) вычисляют умножением норматива (Е) на площадь (S) и поправочные коэффициенты, которые учитывают:

• загрязненность атмосферы и тип светильников (Кз);
• поправку на реальную освещенность (Кп).

Полученное значение делят на количество осветительных приборов (n), умноженное на комплексный коэффициент (К=Fп/Fл), где:

• Fп – световой поток, попадающий на рабочую поверхность;
• Fл – суммарный поток, который образуют все включенные приборы.

Итоговая формула:

F = (Е * S * Кз *Кп)/(n * К).

Измерение количества света для светодиодных устройств

Для наглядности удобно представить значение освещенности в типовых ситуациях. Эти значения можно сравнить с параметрами, которые приводят в сопроводительной документации производители светодиодных приборов.

Таблица освещенности

Значение, лкУсловия

0,001-0,003	Ночью при сильной облачности
0,2-0,25	Полная луна, ясное небо
15-25	В океане на глубине 45-50 метров при малой замутненности
90-250	Изображение на экране, созданное с применением проекционной техники
90-120	Центр помещения с большими окнами в ясный солнечный день
40-60	Место для чтения
400-550	Рабочее пространство для выполнения сложных операций с миниатюрными объектами
1200-2500	Облачный день
10000-12000	Искусственное освещение съемочной площадки в теле,- или киностудии

В рекламных проспектах для улучшения продаж лампочку могут назвать яркой и энергосберегающей. Чтобы сделать правильный вывод о потребительских параметрах изделия, можно пользоваться представленной выше информацией.

Мера освещения

Согласно существующей нормативной документации, мера освещения в каждом помещении своя. Отличается величина на производстве и складе, в общественном, жилом и вспомогательном здании. Свои нормативы имеются для наружного, витринного, рекламного и аварийного светопотока.

Если привести некоторые примеры, то необходимая величина светопотока автомагистрали — 30 люкс, пешеходной зоны — 6, пешеходных подземных переходов — 50, архивов — 75, конференцзалов — 200, аналитических лабораторий — 500, учебных аудиторий — 400, спортивных залов — 200, обеденных ресторанных залов — 200, парикмахерских — 500. Весь представленный список дан в актуальных стандартах и снипах. Стоит отметить, что есть не только минимальные, но и предельно допустимые нормы. Особенно это правило действует на витрины и рекламные стенды.

Мера освещения

В целом, освещенность — понятие, обозначающее суммарное количество солнечного света. Измеряется в люменах и люксах при помощи специального измерительного прибора, переводится при необходимости в ватты. Пользоваться измерительным прибором очень просто, согласно инструкции. Сфер применения его очень много: начиная бытовым электрооборудованием, заканчивая промышленным.

Удобство вычислений

Какие преимущества дает самостоятельный расчет освещения с помощью программы?

• Экономия энергозатрат благодаря оптимальному выбору ламп и источников света
• Нет необходимости приглашать специалиста на дом для расчета.
• Также это помогает определить точное количество конструкций для освещения

Воспользоваться онлайн-калькулятором довольно просто. При этом результат получится точный.

Выбираем количество светильников

Поможет он выбрать нужное число осветительных конструкций для помещения. Понадобятся параметры помещения и коэффициент отражения потолка и пола. Расстояние между рабочей поверхностью и светильником. Тип ламп и их мощность. Коэффициент использования светильника его тип и мощность. Также нужно ввести нормы освещения для данного помещения.

Так можно произвести точный расчет всех необходимых светильников. И обеспечить комфортные условия на работе или дома. Например, высота потолка офиса 3,0 м, в нем светлые стены и подвесные потолки. Отсюда коэффициент использования потока 0,5. По нормативу освещенность должна быть 400 люксов.

Соответственно световой поток составит 24 000 лм. Таким образом, определяется, что при использовании лампы накаливания нужно 1,2 кВт для комнаты небольших размеров. Но специалисты по световым технологиям обычно рекомендуют использовать современные светодиодные системы. Тогда потребление энергии будет 200 Вт. Отсюда несложно вычислить количество необходимых светильников.

При этом надо обратить внимание на тип света местный или основной. То есть верхний свет, освещающий все пространство или местный, к которому относятся торшеры, бра, настольные лампы

Если это жилая комната, то основным источником света разумнее всего сделать люстры светильники с матовым плафоном. Так свет равномерно и мягко распространяется по помещению. Если нужно осветить часть комнаты, то неплохим вариантом будет лампа, на которую нанесен слой отражательного материала. Это создаст более локальный характер освещения.

Другие функции

Позволяет программа внести параметры уже существующего помещения и используемых приборов, оределить насколько освещенность соответствует нормативам и, при необходимости, откорректировать ее. Для этого вводятся:

1. Количество светильников;
2. Количество ламп в каждом поштучно;
3. Мощность одной лампы в приборе в ваттах;
4. Площадь помещения.

Обычно оптимальная мощность одного светильника для стандартного офисного помещения 20 Вт/кв. м. Также можно осуществить расчет площади, которую может осветить прибор. Или максимальную высоту для него. Как правило, в программах есть подсказки.

Светодиодное освещение

Подобные осветительные приборы способны сделать жилые и офисные помещения удобными и более современными. Кроме этого, светильники, позволяют экономить обеспечивая достаточный световой поток. Встает вопрос, какие именно светильники и сколько светодиодных ламп нужно для комфортной обстановки.

В специальных программах можно подсчитать необходимое количество светодиодных ламп с помощью ввода данных и вспомогательных материалов. Вводят мощность, число и расположение светильников. Важен здесь и коэффициент его пульсации, и другие светотехнические показатели.

В техпаспорте каждого led светильника есть данные о величине светового потока. Поэтому нужно просто взять норму СНиП которую легко найти в интернете и умножить на метраж помещения в квадратных метрах. Полученное значение делят на световой поток одной led лампы. На основе этого определяется нужное количество и мощность светодиодных осветительных приборов. Это оптимизирует энергопотребление.

Стоит учесть, что чем больше источников, тем ровнее свет. Так что если предусмотрен дизайнерский вариант освещения и несколько светильников, которые будут встроены в потолок. То рекомендуют распределить на равном расстоянии друг от друга 8 лампочек мощностью 5 Вт.

Либо же можно сконцентрировать их в необходимой зоне комнаты. Можно сделать несколько выключателей и освещать по необходимости ту или другую часть помещения. Или же включив сразу все получить яркий свет.

Кстати, использование разных типов источников света в одном помещении вполне допустимо. Обычно стараются подобрать наименьшее число приборов, но так чтобы освещение было комфортным

Важно соблюдать его равномерность или зональность

Программы для расчетов это очень простые пошаговые редакторы, с которыми легко работать. Поэтому когда необходим точный результат они оптимальный вариант для расчета освещенности. Таким образом, можно не только уменьшить расходы на электроэнергию, но и достичь максимального удобства в рабочей и домашней обстановке.

Факторы, которые следует учитывать

Несмотря на то, что лучшего варианта, чем естественное освещение, пока еще не придумано, искусственные источники при грамотном подходе к делу могут дать ничуть не худший результат. При расчете освещенности следует учитывать тип и площадь помещения. В то же время необходимо принимать к сведению и другие факторы:

• Функциональность помещения.
• Высота и расцветка потолка.
• Текстура и оттенки стен.
• Из чего выполнено напольное покрытие, а также его параметры (фактура, цвет).
• Наличие зеркальной мебели.
• Присутствуют ли в помещении зеркала крупных размеров.
• Количество предметов мебели и их цветовая гамма.

Все это оказывает существенное влияние на выбор типа и количества осветительных приборов для помещения. Суть расчета освещенности сводится к подсчету максимальной мощности используемых приборов и их количества, включая параметры и численность самих ламп.

Расчет освещенности помещения светодиодными лампами

А если наоборот количество Ватт будет слишком большим для освещаемого помещения то, отражаемый от поверхностей свет будет казаться слишком ярким от чего может возникать резь в глазах и их быстрое уставание.

Дизайнеры рекомендуют ориентироваться на среднюю норму согласно которой одному квадратному метру помещения должно соответствовать 20W мощности осветительного прибора. Однако сразу стоит оговориться, что эта цифра меняется в зависимости от назначения помещения (кухня, столовая, спальная, коридор, нежилое помещение), от использованных цветов и материалов в оформлении интерьера помещения, а также от высоты потолков в помещении.

Уровень освещенности	Тип лампы	Вт/м2
Приглушенный свет	Лампа накаливания	10
Галогенная лампа	7
Энергосберегающая	2
Средний свет	Лампа накаливания	15
Галогенная лампа	10
Энергосберегающая	3
Яркий свет	Лампа накаливания	20
Галогенная лампа	13
Энергосберегающая	4

Чтобы вычислить количество Ватт, необходимых для создания комфортного освещения в помещении, нужно умножить площадь помещения на количество Ватт из строчки таблицы, соответствующей типу освещения и используемым лампам.

Если в результате проведения вычислений у Вас получится число, исходя из которого невозможно вычислить без остатка количество ламп, например, 217 Ватт, то специалисты рекомендуют округлять получаемую мощность в большую сторону.

Таким образом, если плафоны у светильника рассчитаны на 60 Ватт, то 217/60 = 3,61.

Это значит, что Вы можете смело покупать светильник с четырьмя плафонами по 60 Ватт каждый и этой мощности хватит для освещения Вашего помещения.

Стоит иметь в виду, что приведенная таблица подходит для вычисления необходимой мощности светильника в помещениях с высотой потолков до 3 метров и в светлых интерьерах, то есть выполненных без преобладания темных оттенков.

В случае если высота потолокв в помещении превышает 3 метра, необходимо получившееся общее количество Ватт умножить на 1,5.

В случае если в помещении преобладают темные оттенки и матовые поверхности, расчет становится ненадежным и в этом случае лучше либо брать светильник сразу с большим запасом мощности, либо эксперементировать с несколькими светильниками различных мощностей.

При выборе светильника также обратите внимание на абажюр. Если Вы выбираете светильник с очень плотными и темными абажюрами, насыщенный свет из которого распростаняется только в одну сторону, то приведенная выше таблица будет неактуальна для такой модели светильника

Очень важно при покупке светильника знать лампу в сколько ватт можно ввернуть в плафон

Дело в том, что все плафоны имеют ограничение по мощности

Очень важно при покупке светильника знать лампу в сколько ватт можно ввернуть в плафон. Дело в том, что все плафоны имеют ограничение по мощности. И если вы покупаете люстру с четырьмы плафонами каждоый по 40 Ватт, то максимум мощности на который Вы можете рассчитывать с такой люстрой – это 4 плафона х 40 Ватт = 160 Ватт

И если вы покупаете люстру с четырьмы плафонами каждоый по 40 Ватт, то максимум мощности на который Вы можете рассчитывать с такой люстрой – это 4 плафона х 40 Ватт = 160 Ватт.

Расчет освещенности помещения

Укажите необходимые размеры в метрахY – Длина помещенияX – Ширина помещенияZ – Высота потолковL – Количество светильниковN – Уровень освещенности помещения на 1 квадратный метр

Нормы уровня освещенности N (lk)
Освещенность жилых помещений
Кухни, кухни-столовые, кухни-ниши	150
Детские	200
Кабинеты, библиотеки	300
Внутриквартирные коридоры, холлы	50
Кладовые, подсобные	300
Гардеробные	75
Сауна, раздевалки, бассейн	100
Тренажерный зал	150
Биллиардная	300
Ванные комнаты, санузлы, душевые	50
Помещение консьержа	150
Лестницы	20
Поэтажные внеквартирные коридоры, вестибюли, лифтовые холлы	30
Колясочные, велосипедные	30
Тепловые пункты, насосные, машинные помещения лифтов	20
Основные проходы технических этажей, подвалов, чердаков	20
Шахты лифтов	5
Освещение помещений административных зданий
Кабинеты, рабочие комнаты, офисы представительства	300
Проектные залы и комнаты конструкторские, чертежные бюро	500
Машинописные бюро	400
Помещения для посетителей, помещения обслуживающего персонала	400
Читальные залы	400
Помещения записи и регистрации читателей	300
Читательские каталоги	200
Лингафонные кабинеты	300
Книгохранилища, архивы, фонды открытого доступа	75
Переплетно-брошюровочные помещения, площадью не более 30 кв. м	300
Помещения для ксерокопирования, площадью не более 30 м	300
Макетные, столярные, ремонтные мастерские	300
Помещения для работы с дисплеями и видеотерминалами	400
Конференцзалы, залы заседаний	200
Фойе и тамбуры	150
Лаборатории органической и неорганической химии	400
Аналитические лаборатории	500
Весовые, термостатные	300
Лаборатории научно-технические	400
Фотокомнаты, дистилляторные, стеклодувные	200
Архивы проб, хранение реактивов	100
Моечные	300
Освещенность образовательных учреждений
Классные комнаты, кабинеты, аудитории школ	500
Аудитории, учебные кабинеты, лаборатории	400
Кабинеты информатики и вычислительной техники	200
Учебные кабинеты технического черчения и рисования	500
Лаборантские при учебных кабинетах	400
Лаборатории органической и неорганической химии	400
Мастерские по обработке металлов и древесины	300
Инструментальная, комната мастера инструктора	300
Кабинеты обслуживающих видов труда	400
Спортивные залы	200
Хозяйственные кладовые	50
Крытые бассейны	150
Актовые залы, киноаудитории	200
Эстрады актовых залов, кабинеты и комнаты преподавателей	300
Рекреации	150
Освещенность помещений гостиниц
Бюро обслуживания, помещения обслуживающего персонала	200
Гостиные, номера	150

Возможности программы.

Соответствие

Приличный вклад в запутывание по соответствию мощности и светопотока внесли китайцы. В советские времена светотехника соотвествовала государственным стандартам. Трудолюбивые китайцы стали производить светотехнику по собственным стандартам и импортировать в Россию. Теперь стандартная лампочка на 60W в зависимости от производителя может быть от 500лм до 700лм. По отечественным гостам этот параметр был от 600 до 650лм.

Мне попадались такие китайские, покупал 15 штук самых простых и недорогих. Вроде бы обычная, даже не мог представить, как её можно сделать плохо. В течение 1 месяца всё вышли из строя, у всех отвалилась стеклянная колба, одна даже попала мне в голову, хорошо что не разбилась.

Значение света

Свет для людей всегда имел большое значение, так как именно зрительный анализатор предоставляет нам практически 90% информации об окружающем мире. А в условиях компьютеризации общества сохранить на должном уровне остроту зрения удается далеко не каждому человеку.

При этом значительно ухудшить зрение можно даже не работая за компьютером по 8 часов в день. Достаточно сделать в своем доме плохое освещение и набор болячек вам будет обеспечен уже через пару лет.
Всего лишь правильное освещение, которое создается в доме различными типами осветительных приборов, позволит вам повысить свою продуктивность, нормализовать микроклимат в семье и более эффективно отдыхать от работы.

Направленный свет

Поскольку дома мы проводим большую часть времени (конечно же, после работы), то к освещенности квартиры нужно подойти максимально ответственно и вдумчиво. Ведь именно здесь вам никто не сможет помещать сделать вашу жизнь качественнее и комфортнее.
Свет в доме может подаваться следующим образом:

• направленное. Это освещение создают потолочные люстры и настенные бра с напольными торшерами;
• рассеянное. Такой свет возможен от скрытых подсветок, которые в последнее время стали очень популярными. Особенно красиво они смотрятся на гипсокартонных и натяжных потолочных конструкциях. В отличие от направленного, одна только рассеянная подсветка не может самостоятельно обеспечить требуемый уровень света в помещении. Поэтому она часто выступает в качестве дополнительного освещения.

Рассеянная подсветка

Отдельно стоит отметить, что такое помещение в доме, как кухня требует дополнительной подсветки определенных зон. Именно с кухней у многих возникают проблемы в плане формирования должного освещения. Это связано с тем, что кухня зачастую малогабаритна и всегда заставлена всевозможными кухонными принадлежностями, девайсами и шкафами. В результате тут имеется много затемненных и плохо освещенных мест. Решить эту проблему помогут:

• точечные светильники, установленные над рабочей зоной (столешница, раковина, плита);
• светодиодная подсветка шкафов.

Но в любом случае, прежде чем устанавливать те или иные осветительные приборы, необходимо выяснить, какая степень освещенности вам нужна. Для этих целей следует обратиться за помощью к СНиП.

Виды освещения

Современные технологии позволяют устанавливать в помещения не только центральное освещение, но и дополнительное. Такой подход позволяет управлять световым потоком, задавая нужную мощность освещения. Выделяют следующие виды освещения:

• направленное – основные источники – люстры, торшеры, лампы;
• рассеянное – дополнительные источники света, монтирующиеся на потолках и стенах.

Светодиодные лампы в квартире

Сочетание этих двух видов освещения в комнатах позволяет создать идеальные условия в помещении для работы и отдыха.

Влияние неправильного света

Свет – это необходимое условие для комфортной жизни человека. Санитарные врачи рассчитали нормы и критерии для жилых помещений, которые благотворно влияют на здоровье и психическое состояние человека.

Рекомендуемые нормы для рабочего стола

В квартирах для естественного освещения по нормам предусмотрены окна, но в темное время суток необходимо включать искусственное освещение. Недостаток света в жилых комнатах может привести к следующим отклонениям:

• раздражительность и страх;
• головные боли;
• снижение работоспособности;
• усталость;
• бессонница;
• усталость и покраснение глаз;
• обострение хронических болезней.

Тусклый свет в комнате

От недостатка освещения жилых комнат больше всего страдают дети. Если им приходится делать уроки, читать или играть, пользоваться гаджетами при неправильном освещении, то может развиться нарушение зрения.

С годами эта проблема будет лишь усугубляться

Поэтому в детской важно продумать многоуровневое освещение помещения, чтобы осветить комнату, рабочее и игровое место

Как самостоятельно рассчитать освещенность в помещении?

В этом случае мы рекомендуем умножать эти нормы в 1,5-2 раза и устанавливать несколько выключателей, разделяя их по зонам и по количеству светильников. Таким образом, в нужный момент, можно включить часть светильников и получить мягкое, не яркое освещение, а при необходимости, включив все светильники, можно будет получить уровень освещенности, сравнимый с операционной в больнице. При этом, даже такой высокий уровень освещенности будет потреблять в разы меньше электроэнергии, чем при использовании обычных ламп накаливания или энергосберегающих ламп.

В ближайшем будущем для Вашего удобства мы сделаем автоматический конфигуратор уровня освещения, с которым не придется вооружаться калькулятором для расчета.

Мощность светового потока

Световой поток характеризуется большой колючестью видимого света, который образуется при работе LED источника света. Складывается он из следующих показателей:

• светоотдача;
• мощность;
• используемые химические составы;
• качество линзы.

Основные формулы для вычисления светового потока

Яркость лампы диодного типа уменьшается в течение срока эксплуатации. Также он может теряться по мере прохождения через линзу или накладку, защищающую источник света. При этом потери остаются в пределах 5%.

Как определить порядок измерения

Световой поток представляет собой световое излучение, распространяющееся во всех направлениях, длину волн которого может воспринимать человеческий глаз. Единица измерения потока света лампы накаливания – люмен (Лм).

Светодиодный источник света излучает электромагнитные волны разной длины. Световой поток измеряется суммарным значением видимых глазом световых волн, а также волн инфракрасного и ультрафиолетового излучения, с учетом усредненной кривой чувствительности человеческого глаза к восприятию световых волн. По его значению определяется поток света светодиодных светильников.

Узнать больше можно просмотрев видео от всемирноизвестного производителя Philips. В видеоролике подробно рассказано о том, что такое люмен и как он поможет выбрать наиболее подходящий осветительный элемент.

Хозяйкам важно знать, что светодиодные лампы не так эффективны для выращивания цветов, как люминесцентные светильники для растений

Светоотдача светодиода

Сила света определяет интенсивность освещения источником света во множественных точках пространства. Единицей ее измерения является кандела (кд), зависящая от эталонного источника освещения. Световой поток светодиодной лампы рассчитывается как отношение потока света, равномерно распределенного в его пределах, к телесному углу.

Рекомендуем Вам также более подробно прочитать о том, как рассчитать освещенность помещения.

Подробнее о технических характеристиках светодиодных ламп читайте здесь.

Среди множества светодиодных светильников выделяют следующие виды:

• для домашнего освещения (например длинные светодиодные лампы);
• промышленные (светодиодные лампы используются для производственных площадей);
• офисные (для общественных и торговых мест);
• уличные.

Таблица яркости света

В таблице приведены соотношение мощности и уровня светоотдачи некоторых моделей диодных светильников.

Таблица – Характеристика яркости для LED-светильников

Тип (цоколь, назначение)	Мощность, Вт	Световой поток, Лм
Е27/14 (домашний)	5	430 – 440
Е27/14 (домашний)	10	910
GX70 (домашний)	10	760 – 800
СПДК18 (производственный)	18	1836
СДГ 120 / СДГ 150 / СДГ 180 (производственные)	120 – 180	12000 – 18000
СДП128 (производственные)	128	14900 – 17135
СДО30 (офисные)	30	3000
СДО44 (офисные)	44	4400
СДОТ10 (офисные)	10	340
СДУУ64 (уличные)	64	4500
СДУ 80 (уличные)	80	7850

Сравнение дальности и яркости свечения ламп галогенного и LED типов

Сравнение светодиодных и люминесцентных ламп

ЛЕД лампы превосходят по техническим характеристикам энергосберегающие лампы, в том числе и по яркости. Убедиться в этом поможет следующая таблица.

Таблица – Сравнение яркости люминесцентной и ЛЕД лампочек

Cветодиодная лампа	Люминесцентная лампа
Мощность Вт	Световой поток Лм	Мощность Вт	Световой поток Лм
5	450	15	450
9	700	20	700
12	900	25	1000
15	1200	30	1200
20	1800	50	1800
30	2500	80	2500

По приведенным выше сравнительным данным, можно сделать вывод, что светодиодные светильники более экономичны в потреблении электроэнергии. Световой поток таких источников света наиболее эффективен в применении в различных областях освещения.

Сила света

Безусловно, свет от разных источников распространяется не равномерно. Один светильник бьет очень узким пучком света, а другой наоборот максимально широким.

Но если сравнить их паспортные данные, оба они могут иметь одновременно одинаковое количество люмен.

Именно поэтому ориентироваться только на люмены, в корне не правильно.

Например, при покупке светильника через интернет, можно получить вовсе не то освещение, на которое изначально рассчитывали.

Еще раз запомните, световой поток показывает только КОЛИЧЕСТВО света, без учета направления его распространения.

Поэтому здесь еще нужно учитывать и другую характеристику – силу света. Что это такое?

Это величина светового потока разделенного на телесный угол, внутри которого он распространяется.

Проще говоря, если световой поток это количество света, то сила света – это его ”плотность”.

Измеряется сила света в канделах – Кд.

1 кандела – это 1 люмен распространяющийся в пределах конуса с углом в 65 градусов.

Чтобы визуально представить себе силу в 1 канделу, посмотрите опять же на обыкновенную свечу. Именно поэтому определение кандела произошло от латинского слова ”candela” – что в переводе означает свеча.

Кстати, теоретически человеческий глаз может увидеть свет от такого источника на расстоянии почти 50км!

Однако из-за кривизны поверхности земли, данное расстояние фактически сокращается до 5км.
