Преимущества технологии УШП
На фундамент УШП уходит много утеплителя, однако он обходится дешевле бетона и земляных работ, которые потребуются для рытья ленты МЗЛФ. Технология обладает достоинствами:
- минимальный расход материала для опалубки;
- гарантированная заливка монолита в один день;
- упрощение схем армирования, снижение трудоемкости;
- теплый + черновой пол по умолчанию;
- подведенные коммуникации;
- готовая утепленная отмостка + дренаж;
- возведение коттеджа на любых почвах без ограничений по стеновым, кровельным материалам и технологиям строительства;
- энергосбережение в процессе эксплуатации;
- отсутствие деформационных швов (только при одинаковой этажности).
Шведская плита изготавливается за две недели максимум, что гораздо быстрее МЗЛФ, но немного дольше сборного ростверка по сваям, который пригоден только для срубов, «каркасников», фахверка, щитовых, панельных построек.
Достоинства и недостатки
|
|
Часть недостатков можно исключить, если доверить работы квалифицированным проектировщикам и рабочим. Однако привлечение специалистов делает финансовую выгоду менее привлекательной.
Что это такое и где применяется
Фундамент, изобретенный в Швеции, считается уникальным видом основания со специфической многослойной структурой. Объединяет системы гидроизоляции, утепления и обогрева, обеспечивает необходимый комфорт проживания.
Технология монтажа – это формирование монолитного фундамента УШП с утеплением по всей площади и периметру основания. Заливка влагостойкой основы практикуется:
- при возведении построек со сторонами не более 15 метров;
- когда используется технология фахверк;
- если планируется водяная система обогрева пола (тепловые магистрали прокладывают внутри);
- для кирпичной либо блочной стеновой кладки малоэтажных домов, панельных, щитовых каркасных построек;
- под бревенчатые срубы, каркасы из бруса.
Утепленная шведская плита устанавливается на участках с высоким уровнем залегания грунтовых вод, где грунт обладает необходимой несущей способностью.
Закладку фундаментов выполняют неглубоко, пенополистирол надежно защищает бетон от промерзания. Многослойный пирог с бетонной подошвой устойчив на песчаной, глинистой, пористой торфяной почве. Конструкция, усиленная металлом, легко выдерживает невысокие постройки.
Технология утепленной шведской плиты на примере фирмы Dorocell
Около 10 лет назад первые отечественные энтузиасты — застройщики пользовались типовыми проектами именно этой компании. По определению Dorocell, оптимальным энергоэффективным фундаментом для малоэтажного домостроения является высококачественная монолитная бетонная плита с ребрами жесткости, внешней термоизоляцией и встроенным подогревом.
Схема технологии устройства утеплённой шведской плиты УШП с использованием материалов Технониколь
Термоизоляция, представляя из себя своеобразное «корыто» для заливки бетона, служит естественной несъемной опалубкой.

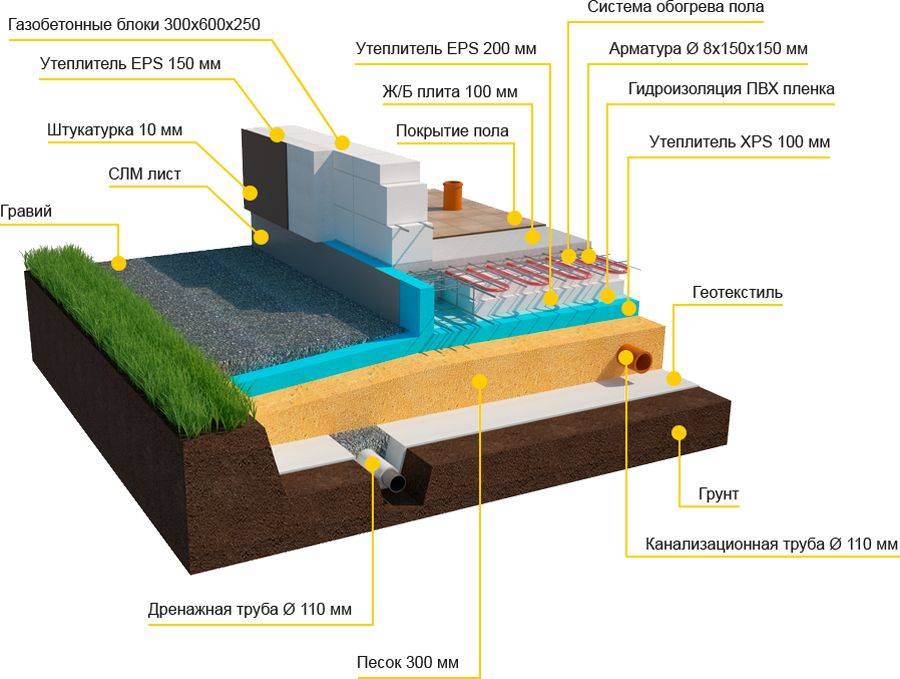

Принципиальная схема УШП в разрезе
Приведем детальный обзор фундамента утепленной шведской плиты:
- Опалубка из полистирола ПСБ-С собирается на утрамбованной песчано-щебневой подсыпке. На дне постели засыпки выполнены уклоны и установлена дренажная труба.
- Опалубка высотой 400 мм состоит из плит толщиной 100 мм и образует по периметру прямоугольные пазы сечением 400×200 для образования ребер жесткости и постель для заливки основной плиты толщиной 100 мм.
- Армирование ребер выполняется в двух поясах профилем переменного сечения диаметром 8 — 12 мм. Армирование плиты пола осуществляется с помощью сварной сетки 150×150 мм.
- В плиту пола замуровываются трубопроводы системы отопления. Армирование плиты пола осуществляется с помощью сварной сетки 150×150 мм, укладываемой поверх труб теплого пола.
- Кроме теплого пола бетоном заливаются и другие коммуникации — водопровод, канализация, электрическая разводка по комнатам.
- Утепление отмостки осуществляется по периметру фундамента 70-миллиметровыми плитами ПСБ-С, примыкающими снаружи к полистирольной опалубке на глубине ее контакта с подсыпкой.
Юбка теплоизоляции вокруг фундаментной плиты предохраняет от промерзания
Описанная схема соответствует нагрузке, образуемой двухэтажным домом с несущими стенами из ячеистого бетона, а также климатическим условиям с индексом мороза 4000 — 8000. Увеличение нагрузки требует увеличения сечения ребер жесткости, а более суровый температурный режим — добавления одного или двух дополнительных слоев утеплителя.
материале по ссылке.
Основные преимущества данного основания
Состав строительного решения УШП
Конечно, некоторые начнут задумываться, а стоит ли делать такое основание для своего дома, если все работы планируется проводить с экономией финансовых средств. Чтобы убедить в этом последних скептиков лучше рассказать о том, какие преимущества имеет ушп фундамент, а они следующие:
его легко сделать своими руками, так как при его изготовлении применяется специальная технология, которая доступна даже для начинающих строителей;
благодаря тому, что технология по изготовлению такого фундамента не сложная, не понадобится привлечения множества рабочих, тяжелой техники и других сложных приспособлений, главное сделать правильный расчет всех конструкций будущего дома, его инфраструктуры, и коммуникационных сооружений;
данный фундамент создается из нескольких плит, которые самостоятельно гидроизолируются и утепляются, кроме этого верхний слой таких плит должен быть идеально ровным, поэтому не придется делать дополнительных стяжек для будущих полов;
следующее преимущество такого основания состоит в том, что готовя расчет материалов, которые пойдут на его изготовление, необходимо знать, что плиты не погружаются глубоко в грунт, даже если глубина промерзания почвы, или уровень грунтовых вод слишком высокий, поэтому отпадает необходимость в проведении крупных земляных работ;
последнее, на что необходимо обратить внимание, это на то, что данная технология предусматривает укладывание, непосредственно в верхних слоях таких плит, системы теплых полов, обычно используется водяной или электрический подогрев, которые сразу подключаются, после окончания строительства всего дома.
Деревянный дом 14 на 10 метров на фундаменте УШП
Как видно, преимуществ у данного типа основания множество, поэтому даже самые скептики, поймут, что лучшего экономного варианта для фундамента дома найти сложно. Но несмотря на это, нужно прекрасно понимать, что и у этого основания имеются свои недостатки, о которых также необходимо рассказать.
Прежде всего, такие недостатки перенимаются от его предшественника, плитного фундамента, который сооружается уже на протяжении длительного времени. Прежде всего это затраты на бетон и различные утеплительные и гидроизоляционные материалы. Но потратившись один раз можно забыть, что такое основание начнет трескаться под воздействием избыточной влаги или замерзания воды.
Следующий недостаток вызван конструктивной особенностью монолитной плиты, которая состоит в том, что она не должна иметь различных ниш, то есть оборудовать подвал в доме, с таким основанием не получится. Если это сделать то будет нарушена технология строительства, и можно рассчитывать на разрушение всего дома
Самое последнее, на что необходимо обратить внимание, это на то, что такое основание подходит только для конструкций домов, которые не могут превышать двух этажей
Несмотря на наличие минусов, смело можно сказать, что это отличный фундамент, который может успешно применятся на наших почвах, при этом прослужит долгий срок, и поможет сэкономить на закупке материалов, нанимании рабочих и специальной техники.
В чем отличие технологии УПШ
Оговоримся сразу, что фундамент выполнен по технологии утепленной шведской плиты желательно использовать для малоэтажного домостроения – коттеджа из СИП-панелей, одно- двухэтажного каркасного дома, одноэтажного брусового или бревенчатого, блоков из ячеистых бетонов. Возможность строительства более тяжелого сооружения из кирпича на УШП не исключена, но потребует профессионального расчета толщины и марки бетона.
УПШ представляет собой монолитную плиту из бетона, в которой уложены все коммуникации и система теплого водяного пола. Особенно рационально использований фундамента этого типа при сооружении строений на скальных или пучинистых грунтах, а также при высоком уровне грунтовых вод для коттеджа без подвала или цокольного этажа.

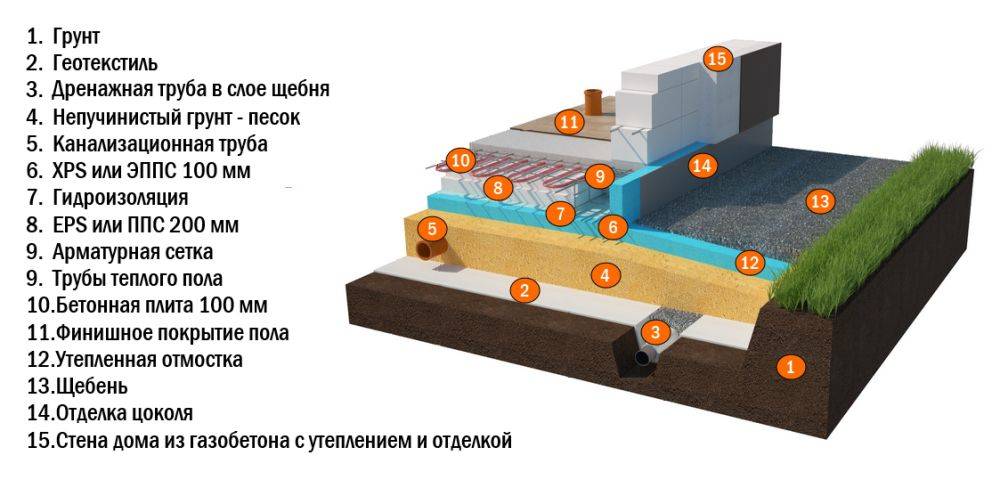

Конструкция УПШ выглядит следующим образом:
- Уплотненный грунт основания.
- Гидроизоляционный слой – геотекстиль.
- Система дренажа, проложенная под отмосткой в слое гравия или щебня.
- Обратная засыпка из не пучинистого грунта – песчаная подушка.
- Трубы канализации, проложенные в слое песка.
- Слой утеплителя пенополистирол XSP или ЭППС – 100 мм.
- Гидроизоляция.
- Слой утеплителя пенополистирол EPS или ППС – 200 мм.
- Арматурная сетка.
- Плита из бетона монолитной укладки – 100 мм.
- Система теплого пола – водяной теплый пол, уложенная в бетонной плите.
- Финишное покрытие пола.
При выполнении конструкции фундамента по типу УШП обязательно утепление цокольной части стены и отмостки вокруг дома. Под наружные стены выполняется утолщение бетона до 200 мм за счет отказа от второго слоя утеплителя.
Достоинства фундамента УШП:
- упрощается технология выполнения работ нулевого цикла – не требуется рытье котлована;
- за счет устройства в бетонной плите коммуникаций и системы теплого пола снижаются затраты и упрощается строительный процесс;
- УШП снижает эксплуатационные затраты, за счет утепления пола;
- защита стен от сырости и капиллярного подсоса влаги из грунта гарантирует отсутствие в доме сырости, возникновения плесени и грибка, что гарантирует увеличение долговечности постройки;
- технология исключает морозное пучение почвы, вызывающее неравномерность осадки дома и проблемы с фундаментом;
- УШП снижает сроки возведения и затраты на строительство.
Однако технология УШП имеет и некоторые недостатки:
- Надежность фундамента зависит от точности соблюдения технологии при выполнении всех этапов работ.
- Особо жесткие требования предъявляются к выведению уровня горизонта при устройстве песчаной подушки.
- Пенополистирол и все его разновидности используют грызуны для строительства гнезд, прогрызая ходы и разрушая его. Защита от грызунов в виде металлической сетки или слоя стеклобоя удорожают устройство фундамента, сводя на нет экономию.
- Расположение системы теплого пола в бетонной плите делает его непригодным к ремонту, в данном случае разумнее выполнение пленочного или кабельного теплого пола по бетонной плите.
Состав фундамента УШП
В состав УШП фундамента, входит:
- Подушка песчаная
- Грунт
- Трубы коммуникаций
- Щебень
- Пенополистирол, он же утеплитель
- Сетка армирующая
- Система «теплый пол», обогревательные элементы
- Бетон
Профессиональные строители и разработчики УШП, настоятельно рекомендуют возводить на фундаменте УШП одноэтажные или двух этажные малогабаритные дома. Дело все в том, что плиты этого фундамента не рассчитаны на чрезмерно большие нагрузки. Связано это с тем, что высота основания железобетонной плиты УШП, всего 100 миллиметров. Разумеется, что если это двух этажное строение, то первый этаж, утеплять не нужно.
Теперь, давайте немножко поговорим о плюсах, которые есть у УШП фундамента.
Что потребуется для строительства
К выполнению работ следует подготовиться. Потребуются материалы и инструменты согласно перечню:
- компоненты для приготовления бетона;
- геотекстильная ткань;
- листовой пенополистирол;
- стальные прутки;
- проволока для вязания;
- комплект оборудования для обогреваемого пола;
- трубы для прокладки коммуникаций;
Для того, чтобы конструкция стояла долго и не знала таких проблем, как пучения или растрескивания, нужно ее хорошо утеплить
- песок и щебень для подушки;
- доски для опалубки;
- бетономешалка;
- лопаты;
- правило;
- вибратор для бетона;
- уровень.
Позаботьтесь также о спецодежде, защитных очках и перчатках.
Технология строительства своими руками
Представленная ниже инструкция пригодна для строительства УШП на любом типе грунта.
При этом не забывать об учете несущей способности фундамента. Она должна начинаться с отметки 1 кг/кв.см.
Материалы
Все расчеты по количеству материала, на целесообразность возведения конструкции и плотность почвы лучше доверить специалистам. Существует риск допущения ошибок, что в итоге приведет к нежелательным последствиям. Только после получения всех необходимых данных можно приступать к строительству фундамента УШП.
Начальный этап возведения фундамента подразумевает подготовку необходимых материалов. Ниже приведен стандартный список. Но он может изменится, согласно требованиям строителя.
Материалы:
- вспененный полистирол в количестве 0.3 куб.м на 1 кв. м;
- металлическая арматура;
- проволока для соединения стальных деталей и труб;
- хомуты из пластика для фиксации металлического пояса;
- полиэтилен с толщиной от 15 см — расход до 1.2 кв. м на 1 кв. м фундамента;
- геотекстиль — до 1.4 кв. м на 1 кв. м плиты;
- прочная доска для сооружения опалубки — примерное количество: от 1 до 1.5 куб. м;
- плотный песок, гравий со средней фракцией;
- бетон — от 0.15 до 0.25 куб. м на 1 кв. м фундамента.
Пошаговая инструкция:
Далее приступить к выполнению работ по строительству теплой шведской плиты:
Площадь под строительство очистить от мусора, растительности, корневищ.
Уровнем разметить будущее расположение фундамента. Контур как можно чаще отмечать колышками, затем натянуть шнур.
Удалить из области с разметкой грунт на глубину 50 см.
Дно засыпать песком, сформировав слой в 15 см. Хорошо пролить водой, тщательно утрамбовать виброплитой или «вручную».
На подготовленной песчаной подушке разместить слой из геотекстиля. Края материала должны выступить за пределы на 30 см.
Далее обустроить подушку из гравия или щебня (фракция должна быть не более 20-40 мм в диаметре). Толщина слоя — 10-15 см. Края подушки обернуть выступающим геотекстильным материалом.
В щебневой подушке разместить необходимые трубы, проводы, кабели. Высота их отводов зависит от ранее составленного плана работ. Все трубы временно закрепить хомутами и стержнями из арматуры.
По бокам монтировать утеплитель для последующего обустройства опалубки
Важно помнить, что теплоизоляционный материал должен быть достаточно плотным, влагопоглощающим. Укрепить конструкцию опалубкой из досок толщиной до 0.5 см
Ее в свою очередь укрепить брусовыми упорами с сечением не менее 50х50 мм.
Далее создать гидроизолирующий слой. Это может быть современный рулонный материал или обычный рубероид. Полотна разместить внахлест, с перекрытием в 15 см. Газовой или бензиновой горелкой загерметизировать стыки. Обязательно оставить выступы для последующей гидроизоляции торцов.
Выполнить укладку плит из вспененного полистирола с толщиной 10 см. Размещать их всплошную по всей поверхности. В местах расположения коммуникаций сделать вырезы. Создать второй слой, но листы размещать не всплошную, а согласно составленным документам. Главное соблюдать указанную толщину слоя.

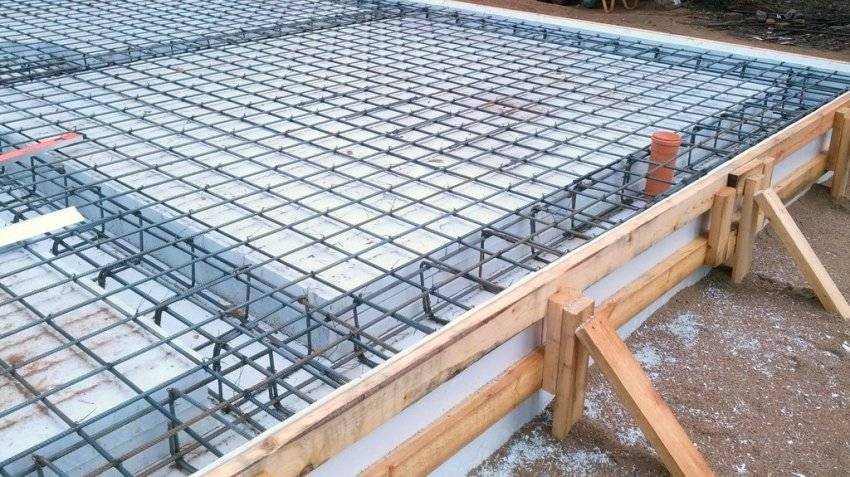

Выполнить армирование. Для этого следует изготовить металлические каркасы из четырех труб с диаметром 12 мм, ориентируя их в продольном направлении. Изготовить арматуру из прутка с диаметром в 10 мм, закрепить детали проволокой. После изготовления необходимого количества арматуры следует установить каркасы в форму, затем связать между собой.
Сделать армирование эксплуатационной нагрузки. Для этого следует взять арматуру с диаметром 10 мм, связать ее в сетку с ячейками 15х15 см. Установить подготовленные конструкции на пластиковые фиксаторы или стальные подпорки.
Если решено в дальнейшем обустроить систему «теплый пол», то далее следует разместить пластиковые трубы ЭТП или ВТП. Закрепить их к армированной сетке пластиковыми хомутами. Все трубы защитить гильзами из ПНД-труб длиной 40-50 см.
Подготовить форму к бетонированию. Перед этим убрать весь мусор, проверить предыдущие работы на правильность и соответствие составленного плана. Выводы труб защитить от попадания раствора с помощью заглушек, ветоши или полиэтилена.
Заполнить площадь бетоном, распределяя его совковой лопатой. Смесь должна попасть под арматуру, в углы, прочие труднодоступные места. Далее форму уплотнить виброрейкой, выравнять правилом. Накрыть фундамент полиэтиленом.
После окончательного высыхания лучше посыпать фундамент влажным песком или опилками. Материалы будут хорошо удерживать влагу, предотвращать появление различных насекомых, грибков.
Развитие технологии: методики, материалы, комплектующие
На сегодняшний день по схеме УШП в Германии и скандинавских странах построено более 1,5 млн. домов. В Северной Европе технология insulated monolithic slab foundation получила статус общепринятой и нашла отражение в строительных стандартах ЕС. В США полное наружное утепление плитных фундаментов распространено мало, так как 90% территории страны имеет индекс мороза не более 3000. Однако, и там УШП нашла применение: прежде всего, при возведении «пассивных домов».
За последние 10 лет разработчики проектов отдают большее предпочтение экструдированному пенополистиролу (ЭППС) как материалу, обеспечивающему более равномерную усадку фундаментов и сохраняющему теплоизолирующие свойства независимо от времени и условий эксплуатации. Были детально исследованы напряжения в бетоне, возникающие при эксплуатации малозаглубленных плитных фундаментов. По их результатам строители отказались от идеи использования утеплителей с разной предельной прочностью (ранее предполагалось, что для выравнивания усадки под плиту пола необходимо использовать менее прочные плиты, чем под ребра жесткости). Было доказано, что самые опасные концентраторы напряжений в плите могут возникать на месте стыка разных сортов теплоизолятора.
Производители экструдированных пенополистиролов начали выпускать материалы и комплектующие, специализированные для монтажа УШП.
К примеру, Dorocell в настоящий момент сама производит полный набор деталей «конструктора» несъемной опалубки из ЭППС. Визитной карточкой компании являются блоки с вмонтированными направляющими для арматуры
Некоторые бренды уделяют повышенное внимание эстетическим свойствам комплектующих: борта опалубки формуются в виде цоколей традиционного переменного сечения
Опалубка для УШП
Если говорить об отечественном рынке, то здесь на рынке можно выделить 2 брэнда: Технониколь и Пеноплэкс. Обе компании выпускают ЭППС европейского уровня качества для плитных фундаментов, возводимых по технологии УШП. Более подробно хочется остановиться на специализированной серии ТЕХНОНИКОЛЬ CARBON ECO SP. В нее кроме базовых форматов плит входят, L-образные профили для быстрого монтажа бортов. Кроме сечения эти элементы интересны тем, что с наружной стороны на их цокольных частях закреплены ЦСП (цементно-стружечные плиты). ЦСП позволяют наносить декоративную штукатурку без дополнительных подготовительных стадий. Таким образом, монтаж УШП с помощью комплектующих Технониколь, является на данный момент самым удобным.
устройство УШП с ипользованием плит ПЕНОПЛЭКС
Это интересно: Чем закрутить винтовые сваи самостоятельно
Что такое Supergrund (Супергрунд) и его достоинства
Принципиальная схема Супергрунда для каркасного дома представлена ниже.
Схема Supergrund
В чем основная разница между УШП и Супергрундом? В том, что в Супергрунде несущая часть фундамента отделена от стяжки с теплым полом терморазрывом и, фактически, стяжка и несущий фундамент являются раздельными, независимыми элементами. То есть, Супергрунд – это незаглубленная лента с полами по грунту, но в более современном, энергоэффективном варианте. В какой-то степени это средний вариант между УШП и финским фундаментом. Какие преимущества дает это, казалось бы, незначительное, отличие?
Раздельное исполнение ленты и стяжки
Несущую роль выполняет ленточная часть. Этот момент может быть важен, во-первых, в межсезонье, так как вы меньше зависите от погоды. Например, поздней осенью возвести несущую ленту, затем поставить коробку и, уже уйдя под крышу, заниматься утеплением, коммуникациями, теплыми полами.
Вы можете заменить монолитную бетонную стяжку на любую другую, в том числе и на полусухую стяжку, которая дает очень высокое финишное качество поверхности, готовое под укладку 90% напольных покрытий.
В Супергрунде нет изломной нагрузки, возникающей на стыке стяжки и несущего ребра, как в УШП, а это и более простые расчеты фундамента (несущая часть рассчитывается как обычная лента) и возможность делать ленточный фундамент хоть под пятиэтажный монолитный дом.
Шведы считают, что за счет терморазрыва и разнесения несущей и не несущей части, Супергрунд является более надежным решением
Вы можете отдать производство ленты в одни руки, а коммуникации и стяжку в другие. То есть исполнители не обязательно должны иметь большой опыт как в земельно-бетонных, так и в инженерных работах.
Потенциальная ремонтопригодность: если возникнет такая необходимость, стяжку можно демонтировать. Да, это большие вложения и трудозатраты, но эта возможность есть, потому что несущие конструкции данная операция не затрагивает.
Высокие нагрузки и любые грунты
Под тяжелые дома возможно исполнение с опорной пяткой, возможно добавление свай на сложных просадочных грунтах
Добавление опорной бетонной пяты к Супергрунду позволяет значительно увеличить нагрузки на фундамент. Вариант с опорной пяткой позволяет легко ставить на такой фундамент и тяжелые дома: кирпич, несъемная монолитная опалубка и т.п.
На просадочных грунтах возможно добавление свай под несущую часть ленты, хотя этот вариант требует внимательного расчета.
Возможность возведения цоколя любой высоты
Вам ничего не мешает вначале залить ленту любой желаемой высоты, а затем выполнить обратную засыпку и стяжку с теплыми полами. Возведение высокого цоколя также может существенно облегчить задачу строительства энергоэффективного фундамента на участках с большим уклоном.
Лучшая энергоэффективность
Шведские термограммы сравнения УШП и Супергрунда
В шведской документации приведены термограммы, из которых следует, что энергоэффективность Супергрунда выше, чем традиционной УШП. Так как нет нужны отапливать системой теплого пола массивные несущие ребра, расположенные близко к улице.
Нет острой необходимости в отделке цоколя
В оригинальном Супергрунде, после укладки бетона, наружное ребро пенопласта демонтируется. И вы получаете бетонный цоколь, который при аккуратном исполнении можно даже не отделывать. В классической УШП – отделка наружного пенопласта необходима.
Супергрунд в Швеции с демонтированным наружным пенопластом
Еще один пример того, как выглядит Супергрунд после демонтажа наружного пенопласта
Вот так выглядит Супергрунд перед укладкой бетона. Это первый Супергрунд, сделанный командой Финского Домика летом 2016 года, с высотой цоколя 40 см. В настоящий момент мы имеем опыт возведения цоколя и 50, и 60 см от уровня грунта.
Стоимость, сравнимая с классической УШП
При равной с УШП высотой цоколя Супергрунд практически не отличается по стоимости от традиционной УШП. Ведь если вы посмотрите на схему в самом начале более внимательно, то поймете, что вся разница только в одном дополнительном ребре опалубки, что в общей стоимости занимает очень незначительный процент.
Армирование фундамента шведской плиты и монтаж теплого пола
Армирование фундамента выполняется для восприятия конструкцией растягивающих нагрузок. Технология выполняется по следующей схеме:
создание ребер жесткости под ростверк: из арматуры толщиной 10-16 мм, связанной прямоугольными хомутами 6-8 мм с шагом 300 мм, укладываются каркасы с учетом защитного слоя бетона;
Распил арматуры для УШП фундамента
армирование плиты: установка между ребрами жесткости двух арматурных сеток с ячейками 150х150 мм из прутьев толщиной 10-14 мм, шириной ячейки 15 см с обвязкой элементов конструкций скрутками проволоки через каждые 25-30 см.
Толщина прутьев подбирается с учетом конструкционных, снеговых и эксплуатационных нагрузок на поверхность. В ребрах жесткости не следует устанавливать инженерные коммуникации. Чтобы не повредить утеплитель, пространственный арматурный каркас рекомендуется собирать отдельно, а затем нужно уложить его в готовом виде на специальные фиксаторы в зоне расположения ростверка, где каркасы соединяются между собой. Увязка сетки для плиты выполняется на месте. Нижняя конструкция устанавливается на фиксаторы из ПВХ.
Технология шведской утепленной плиты предполагает устройство теплого пола в толще монолитного фундамента. Контур теплого пола укладывается на верхнюю сетку и прикрепляется нейлоновыми хомутами. В связи с этим следует учитывать толщину верхнего защитного слоя бетона, которая должна быть 50-70 мм. В местах, где располагаются несущие стены или дверные проемы, трубы следует поместить в гильзы из прочного материала. Между трубами должно быть расстояние не менее 10 см.

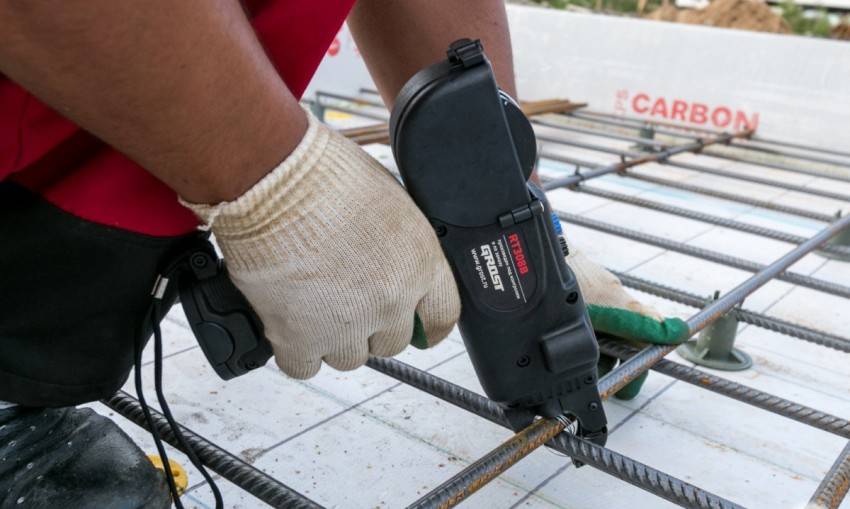

Скреплять арматуру лучше специальным пистолетом
Если укладка будет более плотной, на эффективность это не повлияет, но повлечет перерасход материала. Расстояние, превышающее 25 см, ухудшит равномерное распределение тепла по поверхности. Возле стен трубы необходимо располагать более плотно, чем в центральной части будущих помещений. От стены следует сделать отступ около 15 см.
Распределительные элементы системы выводятся наверх и фиксируются на прутьях, забитых вертикально. Коллектор следует располагать в месте, предусмотренном проектом на заданной высоте. Для его устройства в фундамент вбивается четыре арматурных стержня длиной 1,5 м. На них закрепляется доска и временно фиксируется коллектор. К нему подключаются трубы теплого пола. В местах подъема гибких труб к коллектору их необходимо защитить, использовав специальную гофрированную трубу.
В УШП фундаменте вся площадь перекрывается сварной арматурной сеткой, а в рёбрах жесткости используются прутки арматуры
Информация по назначению калькулятора
Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.
Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003
Плитный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.
Обязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.
Главным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.
Обязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.
При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация
Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.
Подготавливаем основу
По своей сути УШП являет собой одну из разновидностей тёплых фундаментов. Она нашла своё применение при возведении зданий в суровых северных климатических условиях. Утеплённая шведская плита способна одновременно выполнять целый ряд ключевых функций. Так, к примеру, он представляет собой непосредственно саму фундаментную основу. Следующая функция, с которой он успешно справляется, заключается в обеспечении отопления. Наибольшей популярностью пользуется такое основание в процессе возведения построек, выполняемых из блоков газобетонного типа и пеноблоков.
Стоит также отметить и то, что монтаж УШП фундамента состоит из трёх основных этапов. Сюда относятся следующие:
- Первым делом подготавливается грунт. В рамках данного этапа также обустраиваются коммуникации, а также основы под УШП.
- Затем осуществляется армирование, укладываются отопительные трубы и плиты.
- Третий этап подразумевает под собой заливку бетонным раствором, а также шлифование рабочей поверхности.
Самым сложным шагом является первый этап. Он наиболее трудоёмкий и именно его нередко именуют основным. От правильности и грамотности выполняемых действий по подготовке почвы и коммуникаций, зависит успешность всей последующей работы. В связи с этим, необходимо со всей ответственностью подходить к его выполнению.
Что это такое?
УШП-фундамент представляет собой монолитное основание, выложенное из шведских плит, имеющих утепление по всей площади и периметру подошвы. Такой фундамент является готовым черновым полом для первого этажа, в него, помимо коммуникаций, можно также встраивать систему подогрева.
Закладку плит выполняют неглубоко, так как в их состав входит качественный утеплитель – пенополистирол, который надежно защищает основание снизу от промерзания. Кроме этого, строительный материал содержит частицы графита, которые делают плиты прочными и устойчивыми к силовым нагрузкам и воздействию солнечных лучей
Также стоит отметить, что УШП-фундамент никогда не дает усадки – это очень важно при строительстве зданий на участках с проблемным грунтом
Шведские плиты отличаются от обычных многослойных конструкций тем, что существенно снижают затраты на возведение основания. Такие элементы могут применяться, например, в домах, размещенных в зонах с суровыми климатическими условиями, где наблюдается низкий температурный режим и повышенная влажность почвы в весенний и осенний период, ведь эти фундаменты устойчивы к морозу и защищают строение от тепловых потерь.
Также они идеально подходят и для зданий, в которых планируется нетрадиционное отопление с применением водяного обогрева. Тепловые магистрали устанавливают непосредственно внутри плит, и они передают тепловую энергию от носителя на всю поверхность основания.
Когда постройка осуществляется на проблемной почве, то это тоже повод для использования УШП-технологии. Благодаря многослойной конструкции, которая дополнительно усилена прочной арматурой и залита бетоном, основание получается надежным и позволяет сооружать дома на грунте с повышенной концентрацией торфа, глины и песка.
Для строительства многоэтажных зданий, высота которых превышает 9 м, эти плиты также являются незаменимым элементом. УШП-плиты обеспечивают устойчивость каркасов, а также укрепляют бревенчатые срубы и строения из пустотелых панелей.
Плюсы и минусы шведской схемы
УШП — не панацея, имеет отрицательные стороны. Достоинства:
- Доступность: в сравнении с традиционным плитным, ленточным фундаментами
- Универсальность: можно возводить на слабых, пучинистых, обводненных грунтах
- Эффективная теплоизоляция: отсутствие мостиков холода, температурных швов
- Простота конструкции.
- Возведение без строительной техники.
- Высокий уровень отделки поверхности.
- Не требуется установка дополнительной отопительной системы, подвод коммуникаций.
Вязка арматуры
Минусы:
- Трудность возведения на участках с перепадом высоты более 25-30 см
- Необходимость точных расчетов
- Постоянный контроль строительства
- Невозможность постройки дома с подвалом, цокольным этажом
Армирование фундамента УШП своими руками
Когда наше пенополистирольное «корыто» готово, мы можем приступать согласно технологии к устройству армирующего слоя, куда входят также рёбра жёсткости. Рёбра жёсткости – это места, на которые опираются несущие стены и внутренние перегородки дома
Особое внимание необходимо уделить количеству и толщине арматуры:
В нашем случае мы делаем ребро жёсткости шириной 45 см, для чего укладываем арматуру периодического профиля в форме прямоугольника, два прутка снизу, два сверху, укладывая поперек через определенные промежутки соединительные стальные стержни:
Далее, в местах стыковки стержней связываем их между собой, используя для этого отожженную вязальную проволоку и специальный крючок, а при его отсутствии пассатижи или клещи. Два или более арматурных прутка стягиваются между собой как показано на следующем фото устройства плитного фундамента ушп:
Желательно дополнительно укрепить угловые соединения, для чего сгибаем отрезок арматуры длинной 80-100 см под углом 90 градусов и получаем г-образный кусок. Этим г-образным элементом соединяем углы, места, где стыкуются арматурные стержни и вертикальные детали, связывающие все элементы в единый арматурный каркас:
Чтобы правильно сделать ушп фундамент, по всей длине арматурных стержней устанавливаем хомуты, также согнутые из арматуры, расстояние между ними должно быть 50-70 см:
Так же связываем все места пересечения арматуры вязальной проволокой.
По мере проделывания вышеперечисленных работ, получается металлический каркас. Вся конструкция должна быть немного приподнята над последним слоем пенополистирола с помощью пластиковых «стульчиков», чтобы залитый в дальнейшем слой бетона защитил металл от коррозии, вызываемой воздействием внешней влажной среды. Также арматурный пояс не должен соприкасаться с вертикальной частью пенополистирола, этого можно достичь с помощью пластиковых звёздочек, которые создают необходимый зазор.
После того, как каркас из арматуры готов, по технологии устройства ушп фундамента, верхнюю часть по всей площади фундамента накрываем металлической сварной сеткой ВР, с шагом 10х10 см. Сетка так же должна быть приподнята на пластиковых стульчиках. После того, как все работы проделаны, можно к сварной сетке укрепить трубы водяного тёплого пола:
Если мы крепим тёплый пол, то по завершению работ, поверх трубы тёплого пола снова укладывается сварная сетка, и она также должна опираться на пластиковые стульчики большей высоты.
