В малоэтажном каркасном строительстве кровлю здания обычно делают простой формы. Ее устройство не занимает много времени, не требует особых навыков или привлечения спецтехники. Застройщики вполне могут сделать крышу каркасного дома своими руками. Но для этого нужно выбрать правильный тип конструкции, рассчитать уклон скатов, подобрать утеплитель, отделку.

Параметры крыши

Непосредственно до начала строительных работ, на этапе проектирования, выполняют расчет оптимальных параметров кровли: величины угла наклона скатов, размеров сечения, частоты шага установки и схемы расположения стропил.

Ветровые и снеговые нагрузки в различных регионах нашей страны неравномерны. Рассчитать их для конкретной местности поможет СНиП При этом специалисты рекомендуют сделать определенный запас прочности для каркаса крыши с учетом возможных пиковых нагрузок.

Кроме того, существует еще постоянная сила воздействия на стропильную систему – давление кровельного материала. В таблице приведен вес популярных покрытий, приходящийся на 1 м 2 поверхности.

Различные виды материалов предъявляют и разные требования к оптимальному углу уклона скатов. Этот аспект также необходимо учитывать при проектировании крыши.

Угол наклона крыши в зависимости от материала

Не менее важен расчет шага установки и крепления стропил к мауэрлату, то есть расстояния между соседними фермами. Обычно эта величина составляет 0,6-1 м. Изменение данного показателя в большую сторону ведет к росту нагрузки на стропила и, как следствие, увеличению площади их сечения. Необходимо ставить опоры так, чтобы шаг крепления был одинаков для всех пар.

Расчет

Перед началом работ нужно сделать расчет конструкции. Вычислять сечения всех элементов не имеет смысла. В большинстве случаев их можно принять конструктивно:

мауэрлат — 150х150 мм;
стойки — 100х150 или 100х100 мм в зависимости от сечения стропил;
подкосы — 100х150 или 50х150 мм с учетом удобства соединения со стропилами;
затяжки — 50х150 мм с двух сторон;
прогоны — 100х150 или 150х50 мм;
накладки толщиной от 32 до 50 мм.

Расчет обычно выполняют только для стропильных и накосных ног. Требуется подобрать высоту и ширину сечения. Параметры зависят от:

материала кровельного покрытия;
снегового района;
шага стропил (подбирается так, чтобы было удобно укладывать утеплитель, для минеральной ваты между элементами в свету должно оставаться 58 см);
пролета.

Подобрать сечение стропил можно с использованием общих рекомендаций. Но в этом случае рекомендуется делать небольшой запас.

Расчет обычно выполняют для стропильных ног

Если не хотите вникания в тонкости вычислений, можно воспользоваться специальными калькуляторами.

Если вы предполагаете сделать теплую крышу, то высоту сечения ног подбирают с учетом толщины утеплителя. Смонтировать его нужно так, чтобы он не выступал выше несущих балок. Также нужно учесть, что для минеральной ваты делается вентиляционный зазор 2—4 см между ней и покрытием. Если высоты стропил для этого недостаточно, предусматривается установка контробрешетки (контррейки).

Стропильная система

Строим своими руками

Строительство дома силами подрядчика не потребует от вас опыта строительных работ. Вам нужно лишь выбрать проект, оплатить работы строительной фирмы и используемых материалов. Даже для контроля подрядчика и приемки готового объекта можно нанять профессионалов.

Все гораздо сложнее и серьезнее при строительстве дома своими руками. В одну статью невозможно уложить все советы и рекомендации по возведению каркасных сооружений, но мы можем дать вам направление для изучения каждого этапа строительства.

Итак, мы уже выбрали проект для дома. Как поступить дальше? Рекомендуем составить чертежи каждой из стен, пола, потолка и стропильной системы. Это значительно упростит расчет необходимых строительных материалов и монтаж элементов каркаса

Важно понимать расположение основных несущих элементов конструкции дома до обустройства фундамента. Расчет необходимых материалов особенно важен, если участок постройки находится далеко от поставщиков материала, а доставка материалов собственным транспортом не предоставляется возможной. Составьте план поставок материалов для своевременного выполнения работ и удобства их хранения

После того как работа с калькулятором и чертежами закончена, найдены поставщики необходимых материалов, составлен план доставки материалов на стройку, можно приступать к монтажу фундамента.
Каркасные дома имеют небольшой вес. Для строительства даже двухэтажного каркасного дома 6х6 можно обойтись свайным фундаментом или винтовыми сваями. Поэтому важно иметь чертежи дома, ведь под несущими элементами каркаса с наибольшей нагрузкой должна находиться опора. С правилами обустройства таких фундаментов вы можете ознакомиться в интернете.
Возведение стен каркасного дома невозможно до обустройства нижней обвязки и монтажа пола первого этажа.

Составьте план поставок материалов для своевременного выполнения работ и удобства их хранения. После того как работа с калькулятором и чертежами закончена, найдены поставщики необходимых материалов, составлен план доставки материалов на стройку, можно приступать к монтажу фундамента.
Каркасные дома имеют небольшой вес. Для строительства даже двухэтажного каркасного дома 6х6 можно обойтись свайным фундаментом или винтовыми сваями

Поэтому важно иметь чертежи дома, ведь под несущими элементами каркаса с наибольшей нагрузкой должна находиться опора. С правилами обустройства таких фундаментов вы можете ознакомиться в интернете.
Возведение стен каркасного дома невозможно до обустройства нижней обвязки и монтажа пола первого этажа.

Ключевые этапы работ

Установка и закрепление на фундаменте обвязочного бруса;
Выставление лаг для пола первого этажа (соблюдение уровня и плоскости расположения);
Монтаж чернового пола под утепление;
Закладка необходимых строительных мембран, утепление;
Монтаж финишного напольного покрытия или основания под него (листовые материалы под последующую отделку;
Монтаж каркаса из бруса (основные и промежуточные стойки, подготовка оконных и дверных проемов) или установка стеновых панелей в случае строительства каркасно-щитового дома. В случае выбора каркасно-щитовой технологии стеновые панели монтируются «на земле» или закупается готовый домокомплект;
Монтаж верхней обвязки и потолочных балок;
Работа со стропильной системой и кровельным материалом;
Обшивка стен дома и потолка с последующим утеплением может производиться в любом порядке после подведения дома под кровлю

Важно соблюдение технологии работ с выбранным утеплителем;
Отделочные работы: установка окон и дверей, работа с финишными отделочными материалами, монтаж инженерных систем и элементов коммуникаций.

Каждый из этапов работ требует детального изучения. Старайтесь работать с материалами, которые вам уже знакомы, или которые требуют минимального набора инструментов и навыков. Да, строительство каркасного дома 6 на 6 – весьма сложный процесс при рассмотрении каждого технологического этапа. Но стоит пройти этот путь один раз, а в дальнейшем это уже не будет казаться таким сложным

Важно ответственно подойти даже к самым простым строительным операциям

Обрешетка

От типа кровельного материала и стропиловки крыши будет зависеть вид обрешетки – будет она сплошная или прореженная. Для укладки мягких и рулонных кровельных материалов необходима сплошная обрешетка. Для ее изготовления используется довольно толстая (не менее 10мм) влагоустойчивая фанера или плиты OSB. Листы набиваются на стропила через контррейку.

Если возводится прореженная обрешетка, на стропила для крыши своими руками набиваются брусья или доски. Доска может быть необрезной, если необходим режим строгой экономии. Габарит кровельного материала определяет расстояние между досками или брусьями.

Набивают прореженную обрешетку сверху вниз. Первые ряды от конька набиваются без зазора. Делается это для большей прочности.

После окончания этой работы утепляется крыша, укладывается гидроизоляция. Можно начинать кровельные работы.

Конечно, процесс строительства каркаса под кровлю нельзя назвать простым делом. Но если подойти к делу серьезно, все взвесить, изучить, продумать, успех придет непременно.

Изготовление

Для изготовления стропил используются пиломатериалы из древесины хвойных пород. Материал должен быть высушен и выдержан, иначе через некоторое время могут появиться проседания плоскостей, перекосы, трещины.

Применяются:

Обрезная доска толщиной 40-50 мм (зависит от длины), она идет на стропила, коньки, затяжки, ригели, подкосы и т. д.
Брус 100 на 150 мм (или 150 на 150 мм). Из него делаются мауэрлат, лежень и т. д.

Все соединения выполняются на гвозди, шурупы, усиливаются металлическими пластинами. Угловые соединения бруса делаются вполдерева с обязательным усилением металлическими пластинами и подкосами. Необходим постоянный контроль горизонтали, вертикали и параллельности элементов. Точность установки стропил контролируется натянутым шнуром.

Стыкование стропил по длине при необходимости производится в точке установки подкоса. Соединение усиливается деревянной бобышкой длиной не менее 30-40 см. Для простоты работы (если размеры постройки не слишком велики) производится предварительная сборка ферм, которые устанавливаются на крыше в готовом виде. Такой метод упрощает работу, надо лишь постоянно контролировать положение каждого узла.

Модифицированная двухскатная кровля мансарды для компактных домов

Несмотря на привычный внешний вид, двухскатная крыша отвечает самым строгим требованиям функционального дизайна, что можно проиллюстировать с помощью фото проектов. В этих проектах есть общие элементы, которые делают дом более привлекательным, речь идет о выносном балконе и наличии полноценного второго этажа. При этом у этих домов есть и недостатки – это малая площадь и небольшая высота потолков подкровельного жилого пространства. Комнаты можно использовать как спальни и детские, что нельзя назвать рациональным решением для домов небольшой площади.

Архитекторы отличаются тем, что в своих проектах нередко неожиданно объединяют конструкции и получают интересные решения. Представьте теперь, как можно соединить двухскатную крышу и полноценный второй этаж. Именно так и сделал всемирно известный архитектор-постмодернист Фрэнк Райт. Многим известно его крылатое выражение: «Крыша – это символ дома».

Многих читателей при выборе проекта для строительства крыши привлечет дом Фрэнка Райта в стиле шале с очень интересной мансардной крышей, который он спроектировал для одного из своих клиентов. Это компактное строение имеет полноценные жилые помещения на первом и втором этаже, а также террасу с уличным камином. Проект и конструкция крыши вполне подойдет для загородного дома или дачи. Вертикальное расположение окон мансарды и козырьки защищают их от солнца и осадков.

Подобные выносные конструкции крыши могут быть одно- и двухсторонними. Особенностью дома-шале является, прежде всего, технологичность постройки. Фактически речь идет о возведении двухэтажного дома, к которому удачно пристроена кровля. Первый этаж представляет собой фундамент, собранный из дикого камня, второй этаж и мансарда сделаны из вручную профилированного бруса. Если всмотреться, крыша окажется комбинированной: двухскатная крыша является больше оформительским элементом, а над выносными окнами встроена в общую конструкцию односкатная кровля. Монтаж крыши похожего дома без слуховых окон приведен в видео и отличается технологической простотой.

Подобные конструкции крыши имеют место и в классическом домостроении. Речь идет о двухскатных мансардных крышах со слуховыми окнами. При этом комнаты на втором этаже такого дома будут ожидаемо менее светлыми и просторными.

Подготовка к постройке: чертежи проекта

Создание чертежа требует определённых навыков. Если их нет, то лучше доверить выполнение данной работы специалисту или использовать готовый чертёж.

Перед составлением схемы важно определиться со следующими моментами:

Местоположение здания на участке

Важно учитывать стоки канализации и водоотвод. Довольно часто основным фактором при выборе местоположения является прокладка коммуникаций.

Грунт на площадке для строительства

Если планируется сделать в бане бассейн, то подземные воды не должны находиться поблизости с поверхностью территории. От типа почвы также будет зависеть вид возводимого фундамента.
План банной постройки и количество этажей. Если планируется изготовить двухэтажное здание, важно учитывать дополнительную нагрузку на каркасную конструкцию и основание. На данном этапе следует заранее продумать размещение печи и из какого материала она будет изготовлена. Это позволит понять, где и какой дымоход монтировать, а также вентиляционные проходы в помещении.
Прокладка коммуникаций. Важно позаботиться о вентиляции, электропроводке, пароизоляции и теплоизоляции. Стоит учесть и особенности отведения воды.
Важным элементом любого здания является крыша. От неё будет зависеть срок службы конструкции. Следует учесть материал изготовления, а также её форму. Это позволит выполнить расчёт мощности перекрытий.

В чертёж нужно внести всю полученную информацию, а также дополнить проект необходимыми деталями. Чем подробнее схема, тем легче сооружать баню.

Чем подробнее проект, тем проще изготавливать каркасную баню своими руками

Отдельный план рекомендуется составить для коммуникаций. Если опыта мало, не стоит составлять сложный проект. Можно использовать готовую схему, слегка дополнив её исходя из собственных нужд.

В состав стандартной бани входит коридор, предбанник, моечная комната и парилка.

Стандартная каркасная баня состоит из предбанника, парной, душевой и комнаты для отдыха

Довольно часто предусматривается отдельное помещение для отдыха. На схеме рекомендуется отметить место монтажа печи. Если это будет парилка, то печь лучше всего размещать в ближайшем к двери углу. Печка может быть каменной или кирпичной.

Рекомендуется заранее определиться с размерами каждого из помещений и обозначить их в чертеже. Стандартные размеры парилки — 200х240 см. Оптимальная высота потолка составляет 220 см. В такой конструкции одновременно смогут находиться 2–3 человека.

На чертеже можно увидеть баню для загородной территории с балконом размерами 1,5х4 м. Общие габариты здания — 4х6 м. Проект подойдёт для организации посиделок на открытой территории летом.

Каркасная баня может быть оборудована террасой для посиделок в теплое время года

Такая баня состоит из 3-х помещений:

парилка;
моечная и душевая;
помещение для отдыха.

Коридор представлен на схеме отдельно. Под раздевалку помещение не предусматривается. В моечной есть маленькое место для переодевания. Терраса соединяется с гостиной.

Оптимальная толщина стен каркасной конструкции — 100 мм или более. Древесину, которая используется в процессе изготовления бани, обязательно нужно обработать антисептическим средством. Рекомендуется использовать просушенный откалиброванный пиломатериал.

Обязательным является выполнение пароизоляции утеплительного материала по внутреннему основанию. В парилке нужно использовать фольгированную пароизоляцию. Отражающий слой способен повысить температуру внутри парной.

Обязательно устройство приточно-вытяжной вентиляции во всех помещениях. Полы в мойке следует делать с небольшим уклоном или по стяжке. Верхнее и нижнее перекрытия нужно утеплить так же, как и стенки.

Минимальный размер каркасной бани — 3х4 м.

Минимальный размер бани для комфортного пребывания нескольких человек составляет 3х4 м

Бюджетный вариант каркаса делается таким образом: стойки обшиваются с внутренней и внешней стороны досками до 25 мм, внутри каркасной конструкции укладывается базальтовый утеплитель или эковата.

Если планируется использовать эковату внутри стен, её следует тщательно уплотнить и установить горизонтальные площадки для разгрузки. Каркас нужно обшить внутри и снаружи. Для этого понадобится изготовить обрешётку. С внешней стороны утеплительный материал укрывается мембраной для защиты от ветра. В горизонтальной плоскости использование эковаты является более экономичным вариантом по сравнению с базальтовым утеплителем.

Снаружи каркасную конструкцию можно покрыть любым облицовочным материалом. Внутри здание обшивается вагонкой, гипсокартонными листами с плиткой или имитацией бруса.

Правильный скандинавский каркас

В отличие от Америки, где каркасы практически стандартизированы и различий очень мало, в Скандинавии вариаций больше. Тут можно найти и классический американский каркас, и гибридные версии. Скандинавский каркас, по сути, есть развитие и модернизация американского. Тем не менее, в основном, когда говорят про скандинавский каркас, речь идет о такой конструкции.

Типичный скандинавский домокомплект

Скандинавский каркас

Углы, укосины – тут все как у американцев

На что же обратить внимание?

Одинарная обвязка по верху стены.
Силовой ригель, врезанный в стойки на протяжении всей стены.
Одинарные стойки на оконных и дверных проемах.

На самом деле основным отличием является этот самый “скандинавский” ригель – он заменяет собой и американские хэдеры, и сдвоенную обвязку, являясь мощным силовым элементом.

В чем, на мой взгляд, преимущество скандинавского каркаса перед американским? В том, что в нем идет намного бОльший упор на минимизацию всевозможных мостиков холода, коими являются практически все сплоченные доски (сдвоенные обвязки, стойки проемов). Ведь между каждыми сплоченными досками потенциально может образоваться со временем щель, о которой вы возможно никогда и не узнаете. Ну и одно дело, когда мостик холода имеет ширину одной доски и другой вопрос – когда их уже две или три.

Конечно, зацикливаться на мостиках холода не стоит. От них все равно никуда не уйти и на самом деле часто их значимость преувеличивают. Но, тем не менее, они есть и, если возможно относительно безболезненно их минимизировать, почему бы это не сделать?

Скандинавы вообще, в отличие от американцев, очень сильно заморочены на энергосбережении. Сказывается и более холодный, северный климат, и дорогие энергоносители. А ведь по климату Скандинавия гораздо ближе к нам (говорю в первую очередь про Северо-Западный регион), чем большинство американских штатов.

Недостаток скандинавского каркаса в его чуть большей сложности, хотя бы в том, что во всех стойках нужно сделать пропилы под ригель. И в том, что, в отличие от американского, он таки требует каких-то мысленных усилий. Например: на больших проемах могут потребоваться и сдвоенные стойки для поддержки горизонтальных элементов, и дополнительные ригели и хэдеры. А где-то, например, на фронтонных стенах одноэтажек, где нет нагрузки от лаг или крыши – может и ригель даже не потребуется.

В общем, скандинавский каркас имеет определенные преимущества, но требует приложения чуть больших сил и ума, чем американский. Если американский каркас можно собрать с полностью отключенными мозгами, то в скандинавском лучше их включить, хотя бы на минимальном режиме.

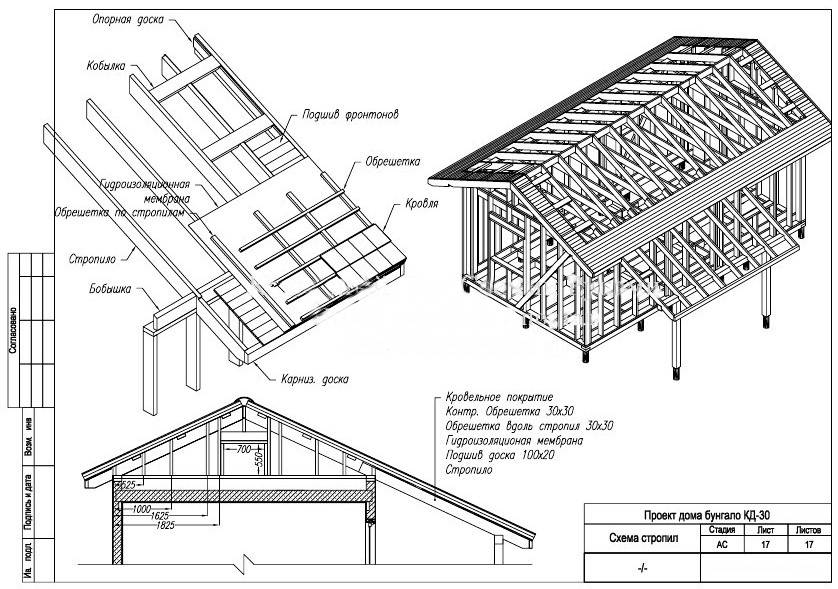

Части конструкции двускатных крыш

Посмотрим на элементы наслонной крыши. В данной конструкции больше элементов, чем у висячей крыши и отчасти названия элементов повторяются:

Мауэрлат. Это опорный элемент стропильной системы. Обычно мауэрлатом служит балочная обвязка каркаса.
Стропильная нога. Это доски образующие покатые плоскости крыши. Опорные элементы, упирающиеся в мауэрлат. Вверху образуют конёк крыши, соединяясь на прогоне конька.
Ригели. Это доски, возможно балки, которые связывают верх ферм для усиления.
Прогоны. Связующие элементы каркаса крыши. Связывают фермы между собой. Обязателен коньковый прогон, связывающий фермы на стыке стропильных ног.
Затяжки. Тоже связующие элементы, связывающие стропильные ноги одной фермы на мауэрлате.
Стойки. Опорные элементы, поддерживающие стропильные ноги ферм.
Лежень. Специальная опорная балка, в которую упираются стойки конструкции;
Обрешетка. Доски, связывающие стропила с внешней стороны скатной плоскости. Служат основой для закрепления кровельного материала.

Зависимость шага стропил от материала кровли

Самыми распространенными кровельными материалами являются шифер, металлочерепица, профнастил, ондулин, мягкая кровля.

Стропильная конструкция для крыш из шифера

Шифер имеет широкое применение как кровельный материал, благодаря своей невысокой стоимости, устойчивости к перепадам температур. Из-за тяжести материала, необходимо устанавливать мощную стропильную систему. Расстояние между стропилами в этом случае будет зависеть от сечения бруса. Оптимальным значением является расстояние в 80 см, которое позволит не только выдержать повышенный вес, но и значительные снежные, ветровые нагрузки. Обрешетку в этом случае выполняют доской шириной не менее 3 см. В зависимости от вида шифера, обрешетку выполняют сплошной для гладких листов или разреженной для волновых.

Важно: шифер должен иметь не менее трех точек опор по краям и центру

Шаг между стропилами для металлочерепицы

Все большее распространение среди кровельных материалов приобретает металлочерепица. Которая характеризуется простым процессом монтажа, а также поможет создать вашему дому свой уникальный вид. Листы металлочерепицы имеют малый вес, которые позволяют увеличить расстояние между стропилами от 600 до 950 мм, при сечении бруса 150х50 мм. Обрешетка в этом случае будет зависеть от шага волны листа. Так для волны в 350 мм возможно расстояние между досками в 30-40 см.

Важно: на свесах карнизов, ребрах скосов шаг обрешетки делается минимальным для большей надежности кровли

Шаг стропил под профнастил

Профнастил – это оцинкованный лист стали, покрытый специальным покрытием, защищающим его от вредного воздействия окружающей среды. Большой выбор цветового решения, ширины гофры, позволит создать надежную и эстетически привлекательную крышу. Шаг стропил под профнастил будет напрямую зависеть от характеристики применяемого вида профиля, угла наклона кровли, ее конфигурации. Так же следует учитывать тот факт, что обрешетка под профлист крепится перпендикулярно. Стропильную систему изготавливают из брусьев сечением 50-75 мм либо из доски толщиной 20-50 мм и шириной – не более 15 см. Обрешетка может быть – сплошной с зазором между досками не более 10 мм, с обычным шагом – 20-40 см, и разреженная – расстояние между досками 50-75 см. Шаг стропил под профнастил рассчитывается по общей схеме и составляет 60-90 см.

Шаг стропил кровли из ондулина

Ондулин представляет собой волнистые листы, которые имеют высокую прочность и долговечность. При такой кровле стропильная система выполняется из сосновых досок сечением 50х200 мм, с шагом – 60-90 см. Сверху выполняется разреженная обрешетка 40х50 см.

Важно: если крыша имеет угол наклона больше 50 градусов, то обрешетка должна быть сплошной
