Как построить каркасный дом поэтапно: строительство — Пошаговая технология

Особенности, плюсы и минусы деревянного строительства

Дома, в основе которых лежит возведение каркаса и установка утепленных щитов, стали популярны достаточно давно. В течение четырех веков технология совершенствовалась, на смену природным материалам приходили более современные, синтетические, не подверженные гниению или порче. В Финляндии и Канаде уже давно оценили преимущества каркасно щитовых домов, и в нашей стране распространение таких построек идет достаточно быстро.

Каркасно щитовой дом

Как происходит строительство?

Строительство начинается с исследования грунта. Это необходимо для того, чтобы подобрать правильно фундамент. Лучше всего, если почва состоит из песчано каменной смеси. Дом, возведенный на таком участке, практически не дает усадки, и для него подойдет простейший фундамент. Это может быть столбчатый, свайный или зубчатый, незаглубленный.

Если почва глинистая или из мелкого песчаника, фундамент необходимо делать более надежным – лучше всего ленточным, с подсыпкой песчаной подушкой и установкой арматуры.

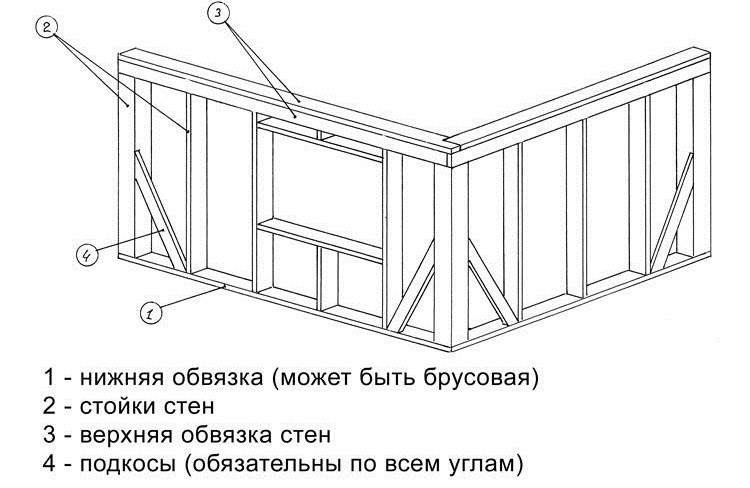

Каркас щитового дома

После того, как сделан фундамент, и прошло некоторое время для усадки, можно возводить пол или стены. Что вы будете возводить в первую очередь – вы выбираете сами. Пол можно делать деревянный или заливной.

Выстраиваем каркас из сухого бруса, беря шаг не более 1 метра. Укрепляем углы, ставим вертикальные стойки, между ними – горизонтальные распоры. Укрепляем всю конструкцию укосами. Заранее отметьте место в каркасе, где будут окна и двери, и обходите эти места.

Все балки скрепляем между собой шуруповертом, используя саморезы. Используйте металлические уголки и пластины, что сделает конструкцию более надежной.

Каркас устанавливается на обвязку, которая представляет собой брус или доску, зафиксированную на фундамент с помощью анкерных болтов. Болты необходимо закладывать во время заливки фундамента.

Между фундаментом и обвязкой необходимо проложить гидроизоляционный слой – хотя бы рубероид.

После того, как каркас стен готов, делаем верхнюю обвязку, соединяя все стены в единую конструкцию. И приступаем к созданию каркаса кровли. Каркас кровли делается исходя из типа крыши (односкатная, двускатная, щипковая) и вида стропильной системы.

Установка щитов на каркас

Щиты представляют собой конструкцию из плит ОСБ, между которыми расположен утеплитель, пароизолятор, гидроизолятор. Такие плиты можно сделать самостоятельно, используя плиты ОСБ, материалы для утепления и брус, из которого делаются стенки плиты. Брус также обеспечивает вентиляцию дома.

Если вы хотите узнать, сколько стоит построить щитовой дом, читайте нашу статью.

Плюсы деревянного строительства

По каркасной технологии сегодня строятся почти все деревянные дома. Каркасно-щитовые постройки имеют большое преимущество перед другими видами постройки:

1. Быстрота постройки. После того, как был произведен фундамент, дом можно смонтировать буквально за пару недель. Ни один из видов домов не может строиться так быстро.
2. Дом почти не дает усадки благодаря своей легкости.
3. Возможность не останавливать строительство в зимний период. Если вы начали стройку, но возникли какие-то помехи и вы не можете ее закончить в летний период, вы можете продолжить возведение зимой.
4. Каркасно щитовой дом – идеален для самостоятельного строительства. Если вы хотите построить дом своими руками, остановите свой выбор на щитовых домах.
5. Разнообразие проектов. С помощью каркасной технологии можно построить любой дом, проект которого вам понравился.
6. Экономия. На сегодняшний день это самая выгодная технология строительства. Цена за 1 м2. жилого каркасного дома составляет от 8 тыс. до 20 тыс. рублей.

О других особенностях деревянных каркасных строений читайте здесь.

Каркасно щитовой дом с отделкой «под кирпич»

Отзывы от реальных владельцев домов вы найдете тут.

Первый этап строительства: фундамент

Как и любое другое строительство, каркасный дом начинается с возведения фундамента. Фундамент может быть:

Остальные виды мы рассматривать не будем, так как они используются крайне редко. В чем суть этих фундаментов? Ленточный представляет собой монолитный фундамент из бетона, который в жидком состоянии заливают под несущие внешние и внутренние стены. Для этого необходимо нанести разметку с помощью кольев и веревки, пометить места будущих стен, вырыть траншеи своими руками или экскаватором (минитрактором). В траншею установить опалубку, которая может быть съемной, несъемной, приобретенной в магазине, взятой в аренду или сколоченной из досок или фанеры своими руками. Готовую опалубку гидроизолируем обычной пленкой изнутри и заливаем цементную смесь для ленточного фундамента. Когда она застынет, необходимо снять опалубку и проверить геометрию. При перепадах по высоте –нанести дополнительный слой цемента для выравнивания.

Ленточный фундамент своими руками

Столбчатый фундамент представляет собой столбы, которые устанавливаются в определенных местах: по углам, в местах перекрытия, на расстоянии друг от друга не более 2-2,5 метров. Столбы могут быть заливные из цемента или сборные из блоков. Заливные делаются также, как при ленточном фундаменте, только вырываются не траншеи, а ямы, в которые устанавливается опалубка квадратной или прямоугольной формы. Опалубка также гидроизолируется.

Столбчатый фундамент под дом

Не забывайте при заливных видах фундамента использовать укосины, так как часто жидкий цемент настолько тяжел, что раздвигает опалубку, сколоченную своими руками.

Важно: не забудьте утопить арматуру в наливных фундаментах или сетку, чтобы сделать его более крепким. Также необходимо на данном этапе установить анкерные болты

Свайный фундамент для каркасного дома

Свайный фундамент напоминает столбчатый, однако роль столбов играют сваи. Они вгоняются в землю в тех же местах, где бы находились и столбы. И несут такую же опорную функцию. Сваи могут применяться на сложных почвах – глинистых, например. После установки свай необходимо тщательно проверить геометрию. Винтовые сваи могут быть отрегулированы по высоте.

Инструкция к фундаменту

Поэтапное строительство каркасного дома своими руками начинается с фундамента. Это — основа дома, большая, ровная и прочная «подставка», на которой держится вся каркасная конструкция. Её можно вылить из бетона или собрать из готовых бетонных блоков.

Ленточный фундамент для каркасника.

Каркасное строительство называют «лёгким». Стены каркасника значительно меньше давят на поверхность земли, чем капитальные сооружения из кирпича или монолиты из бетона. Каркас также легче брусового деревянного дома. Поэтому вашему строению понадобится небольшой мелкозаглубленный фундамент, при этом глубину можно сделать на 100-300 мм.

На заметку
Решая, как самому построить каркасный дом своими руками, неизменно сталкиваешься с вопросом выбора конструкций и материалов. Для каркасных строений сооружают мелкозаглубленные ленточные фундаменты или плиты. В некоторых случаях для каркасников делают фундаменты глубокими.

В некоторых случаях для каркасников нужна большая глубина фундамента. Это бывает, когда грунт – зыбкий, подвижный, сыпучий и строение планируется на берегу водоёма. В таком случае устанавливают свайно-винтовой фундамент, который будет опираться на глубокие и неподвижные слои грунта.

Ленточный фундамент

Представляет собой каменную ленту, дорожку, заглубленную в землю на 100-400 мм. Над поверхностью земли фундамент возвышается на 100-300 мм. Таким образом, общая высота ленточного фундамента для каркасного дома составляет 200-700 мм.

Опалубка ленточного фундамента с арматурной сеткой

На заметку
Можно сделать фундамент глубже и выше – но это уже на ваше усмотрение, при желании израсходовать больше строительных материалов и получить более массивную конструкцию основания дома.

Ленту фундамента заливают в подготовленные заранее траншеи. Бетон для заливки можно замешивать самостоятельно. Перед заливкой в траншеи насыпают слой песка и  тем самым делается так называемая песчаная подушка (толщина до 100 мм) и укладывают металлические арматуру.

Плитный фундамент

Плитный фундамент также называют плавающим. Каркасный дом будет подниматься и опускаться вместе с ним, при сезонных расширениях грунта . Поэтому плита должна быть достаточно прочной, чтобы можно было возводить здание в два этажа и выше.

Плитный фундамент заливают из бетона и арматуры, при этом арматуру связывают проволокой. Арматурная сетка обеспечивает плите каркасного дома необходимую прочность, жестко фиксируя монолитную плиту.

Расчет фундамента производится по принципу повышенной нагрузки, применяют арматуру разного диаметра. Плюс можно менять расстояние между прутьями, и это поможет увеличить прочность фундамента. Стоимость зависит от сложности работы и потраченных материалов на создание.

Фундамент залит монолитной плитой

Плитное основание можно минимально заглубить в грунт на 100-200 мм, или лить бетон на гравийную подушку без заглубления. Общая высота плиты должна составлять 200-300 мм.

Для плиты фундамента важно обеспечить стойкость к подъёму грунтовой влаги. Поэтому при замешивании бетона в него добавляют водостойкую добавку

Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения. А также продлит долговечность фундамента и всего строения.

Свайно-винтовой фундамент

Для получения свайно-винтового фундамента можно использовать асбестовые трубы или металлические готовые сваи. Для асбестовых труб готовят ямы, в которые устанавливают трубу и заливают в неё бетон. Предварительно – армируют, т.е. ставят металлическую арматуру внутрь трубы. Металлические сваи вкручивают в землю без вынимания грунта, не выкапывая ямы.

Для того чтобы было легче и понятнее, как монтировать свайно-винтовой фундамент и каркасный дом своими руками – пошаговое фото.

Набор свай для винтового фундамента

Вкручивание свай для фундамента вручную

Соединение винтовых свай фундамента между собой

Свайно-винтовой фундамент

Шаг третий. Стены

Когда основание готово, приступают к монтажу стенового каркаса. Сначала устанавливают четыре основные вертикальные балки в углах. Это наиболее толстые вертикальные элементы строения. Крепление производится любыми удобными способами.

Например, при помощи стальных уголков с отверстиями под гвозди или саморезы, при помощи деревянных откосин, располагаемых под углом (примерно 45 градусов)

Особенно важно при установке соблюдать перпендикулярность брусков плоскости пола, для этого используют строительный уровень

Между основными стойками располагают более тонкие стеновые брусья, с определенным шагом, в соответствии с разметкой. Стандартное промежуточное расстояние равно ширине утеплителя – 600 мм, или меньше.

При монтаже нужно учитывать расположение будущих окон, дверей, других технологических отверстий (например, для вентиляции, дымоходов). Их лучше сразу оформлять в виде рамок с поперечными усилителями.

До финальной сборки вертикальные бруски можно связать между собой временными перемычками.

Теперь нужно собрать верхнюю обвязку дома. Ее крепят к верхним торцам вертикальных стоек при помощи гвоздей и саморезов, усиливают стальными уголками или откосинами (под углами в 45 градусов).

После создания верхней обвязки рекомендуется обшить стеновые поверхности снаружи, для лучшей жесткости. Для этого используют фанеру или аналогичные материалы, прикручивая их к вертикальным стойкам. Теперь конструкция будет иметь большую жесткость.

Теперь можно устанавливать балки чердака. Вместо брусьев можно применить толстые доски, монтируя их торцами вверх, сделав пропилы на треть ширины доски. Длина пропила должна соответствовать ширине бруса верхней обвязки.

Материалы для строительства каркасного дома своими руками?

После того как составлены все чертежи или приобретен проект, можно просчитать необходимое количество необходимых материалов. Для возведения каркасного дома, в зависимости от проекта могут понадобиться следующие материалы:

• Бетонный раствор соответствующей марки для устройства фундамента. Его можно приготовить самостоятельно или приобрести готовый;
• Арматура различного диаметра для армирования фундамента;
• Гидроизоляция. Это может быть рубероид, синтетическая пленка или битум;
• Доски для несущего каркаса. Наиболее подходящие размеры 50*150 мм;
• Доски для стропильной системы. Обычно применяют сосновые сечением 50*200 мм;
• Доски для внутренних стен размерами 20*100 см;
• OSB плиты от 18 до 22 мм толщиной;
• Специальные пропитки для дерева, предохраняющие от гниения, вредителей, возгорания;
• Лакокрасочные материалы;
• Утеплитель. Наиболее подходящим является минеральная вата;
• Гипсокартон для обшивки стен внутренних помещений;
• Сайдинг, вагонка или декинг для обшивки здания снаружи;
• Кровельный материал;
• Провода, кабельные каналы, гофротрубы электротехнические изделия для устройства электропроводки.

Из инструментов всегда должны быть под рукой:

• Молотки различных размеров;
• Стамески в ассортименте;
• Гвоздодеры;
• Уровень, отвесы;
• Рубанки;
• Электролобзик;
• Дисковой пилой;
• Дрелью;
• Шуруповертом, желательно безпроводным;
• Кистями различных размеров;
• Отвертками в ассортименте;
• Лестницей и лесами;
• Карандашами, маркерами, мелом.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

• традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
• методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
• из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
• по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
• по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
4. Монтаж промежуточных элементов.
5. Соединение опор брусом верхней обвязки.
6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

• для наружных стен — 150х50 мм, 200х50 мм;
• для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

• элементы монтируют с наклоном 40°-60°;
• толщина укосин — не более 1/4 от высоты сечения стойки;
• крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
• укосины врезают заподлицо со стойками, обвязками и перемычками;
• на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
• к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Инструкция к правильному утеплению

Каркасный дом шаг за шагом строится, и теперь необходимо заняться утеплением дома. Качественный утеплитель обеспечивает способность сохранять комфортную температуру в зимний период от холода, а также определяет ваши будущие расходы на оплату зимнего отопления. Поэтому исходя из этого лучше перестараться и утеплить каркасный дом своими руками хорошо, чем сэкономить и недостаточно теплоизолировать стены строения.

Минеральная вата в виде прессованных матов – оптимальный вариант утепления каркасной конструкции. Пропускает воздух, обеспечивает воздухообмен, ограничивает теплопотери из-за того, что не проводит тепло из дома на улицу, не слёживается и не теряет своих свойств и характеристик со временем. При установке – немного сжимается и после расправляется, что обеспечивает отсутствие монтажных швов, щелей, через которые также обычно происходят теплопотери.

Утепление стен минеральной ватой

Пенопласт – жёсткие плиты из пенополиуретана. Имеют одно преимущество перед матами из минваты – дешевле в цене. Во всём остальном уступают ватному утеплителю. Не сжимаются при монтаже и оставляют небольшие щели, которые необходимо задувать пеной. Не пропускают воздух и не обеспечивают воздухообмен

Требуют сооружения вытяжной вентиляции при постоянном проживании в жилом доме, из за содержания вредных веществ и на это надо обратить внимание

Поскольку теплоизоляция матами из минваты имеет явные преимущества – обратимся именно к этой технологии.

Минеральная вата – влаговпитывающий материал. Поэтому при установке внутрь стены её закрывают с наружной стороны специальной плёнкой. Эта плёнка должна быть выполнена из мембраны, которая не будет останавливать воздухообмен. То есть структура мембраны должна пропускать влажный пар только с одной стороны, т.е. не пропускать влагу из атмосферного воздуха и выпускать изнутри.

На заметку
Использование полиэтилена вместо мембраны сводит на нет усилия по сооружению «дышащей» стены дома. С таким же успехом можно, например, утеплить стену воздухонепроницаемым пенопластом.

Блокировать выведение влаги также может наружный отделочный материал. Поэтому между мембраной и наружными плитами предусматривается воздушный зазор – пустота или прослойка воздуха толщиной 50 мм. Через неё будет выходить тот влажный воздух, который скопился в каркасной стене. Для сооружения такого зазора используют деревянную обрешётку –деревянные планки шириной 50х50 мм. Их крепят вдоль опор поверх утеплителя. После на обрешётку крепят панели наружной стены.

Технология строительства каркасного дома поэтапно с нуля + видео

Строю с нуля » Строительство

Наверное, каждый хочет иметь собственный дом, но осуществить эту мечту не всегда получается. Если вы смогли собрать небольшие сбережения, но их не хватает на строительство белокаменного коттеджа, то из этой ситуации можно найти выход. Каркасный дом станет отличным вариантом.

Данная статья поможет вам разобраться в этапах постройки каркасного дома и укажет на положительные моменты такого строительства.

Поэтапное строительство каркасного дома

Сначала разложим по этапам процесс возведения вашего жилища:

• фундамент;
• нижнее перекрытие;
• стены;
• крыша;
• наружные стены;
• инженерные системы;
• внутренняя отделка;
• дизайн.

Первый этап возведения – фундамент

Первое, что требуется – это массивный фундамент, так как конструкция легкая, и он должен ее хорошо удерживать.

Фундамент для каркасного дома бывает трех видов:

1. Ленточный, такой вариант выбирают, когда нужно сделать гараж или подвал под домом.
2. Столбчато-ленточный, этот фундамент используют, если грунт на участке пучинистый.
3. Плитный, считается самым надежным, его можно закладывать на плывущих грунтах.

Самое главное в фундаменте – это прочность. Строя дом, вы должны быть уверены, что грунтовые воды не смогут разрушить дом. Если основа, на которой держится каркас, не слишком заглублена, следует сделать отвод воды от дома.

Крепление нижнего лежня

Нижним лежнем называется деревянный брус, на который будут устанавливаться стены. Поэтому его следует хорошо прикрепить к фундаменту. При этом лежень следует обработать антисептиком и сделать хорошую гидроизоляцию, чтобы он не был поврежден влагой.

Возведение каркаса

Элементы, из которых делается каркас, придают конструкции жесткости и прочности, поэтому вам стоит решить, из какого материала (дерево или металл) он будет возведен. Для основания каркасных стен используют нижнюю обвязку.

Крыша

Крыша каркасного дома строится из наклоненных балок, которые служат для поддержки наружного покрытия.

Она бывает разных типов:

• односкатная и двухскатная,
• шатровая,
• плоская,
• шпилеобразная.

Чем сложнее будет процесс монтажа крыши, тем более высокой окажется стоимость строительства.

Для покрытия используют такой материал, как металлочерепица, еврошифер, керамическая или мягкая черепица. Укладочный материал выбирается в зависимости от того, насколько крепким и прочным будет каркас.

Отделка наружных стен

Наружные стены дома должны быть многослойные. Между внешней и внутренней отделкой обязательно находится материал для утепления, пароизоляции и защитный, который защищает от продувания.

Рассматривая отделочный материал для стен, лучше всего выбирайте декоративную фасадную штукатурку, она прослужит вам долго и будет всегда выглядеть привлекательно.

Внутренняя отделка

С внутренней стороны дома стены не нуждаются в дополнительной теплоизоляции. Все утеплители укладываются внутрь во время внешней обработки стен.

Не стоит забывать, что водопроводные трубы и электрические провода укладываются в стены

Особое внимание уделите ванной комнате и туалету, так как в этих местах будет повышенная влажность. Поэтому стоит обработать стены специальным материалом, который защитит их от попадания воды

Инженерные системы

В каркасных домах вся инженерная система спрятана в стенах. Электрические кабели перед укладкой обязательно помещают в металлорукав.

Система водоснабжения также требует особого внимания, ее прокладывать следует в гофротрубе, которая еще и дополнительно утепляется.

Дизайн помещения

Заключительный этап – это интерьер каркасного дома. Вот здесь и может разгуляться вся ваша фантазия, только надо помнить, что правильно оформленное жилище обязано создавать гармонию и комфорт. Не обязательно интерьер должна украшать художественная роспись, главное, чтобы в данном помещении вы могли расслабиться не только телом, но и душой.

И наконец, следует отметить преимущества каркасного дома. Самое главное – это прочность и долговечность. Каркас такого строения имеет структуру сот, что дает ему дополнительную устойчивость. И не стоит забывать о теплосберегаемости – стены каркасных домов намного теплее, чем кирпичные. P.S. А на десерт предлагаю посмотреть видео-ролик: Технология строительства каркасного дома
