Как построить Фахверковый дом своими руками? Пошаговая инструкция для Строительства немецкого дома

Фахверковые дома: что это такое?

В переводе слово «Fachwerk» с немецкого означает «ферма» или другими словами, «каркасная конструкция», в которой роль несущего каркаса выполняют балки. Примечательно и то, что опорные элементы фахверкового дома никак не прячут снаружи, они то и придают данному типу сооружения особый характерный вид.
Для строительства фахверкового дома могут применяться такие стройматериалы, как древесина, стекло, кирпич, панели и прочие материалы. Характерной чертой технологии фахверкового строительства является то, что пустоты между балками заполняют глиной или отходами деревообрабатывающей промышленности.

История строительства фахверковых домов начинает свою историю в 15 веке. Именно тогда в Германии появились первые фахверковые дома, технология строительства которых лишь спустя пять веков перекочевала в Европу, а несколько позже и в Россию.

Виды фахверковых домов

Конструкция фахверкового дома может быть выполнена в разных стилях и направлениях.

Всего различается три вида фахверка:

1. Современный фахверк;
2. Немецкий и французский стиль.

Современный фахверк представляет собой классический вариант деревянного строения с массивными опорными балками и стойками. Большие по площади окна и широкие свесы крыши, отличают современные фахверковые дома от других.

При французском фахверке, строение напоминает большой куб. Его стены оштукатуривают, после чего подвергают окраске в различные цвета. И наоборот, немецкий фахверк выдержан в более строгом стиле. Дома этого типа сегодня можно встретить по всей Германии.

Технология строительства фахверковых домов

Особенность технологии строительства фахверковых домов заключается в том, что при соединении опорных стоек и балок не используются метизы. Как правило, стыковка балок и опор осуществляется посредством нагелей и деревянных шкантов. Основными же материалами для строительства фахверкового дома выступает: древесины, стекло, кирпич и листовые стройматериалы.
Данный вид строительства домов, достаточно сложный, и требует особых навыков

Кроме хороших знаний пространственной геометрии, при строительстве фахверка важно уметь правильно обращаться с древесиной. По этой причине осуществить строительство фахверка своими руками сложная задача. Как и положено капитальному строению, на начальном этапе строительства дома выполняется заливка основания с параллельной установкой несущих опор

Прочный фундамент и «конды», а именно так называются опорные элементы, является неотъемлемой частью фахверкового дома

Как и положено капитальному строению, на начальном этапе строительства дома выполняется заливка основания с параллельной установкой несущих опор. Прочный фундамент и «конды», а именно так называются опорные элементы, является неотъемлемой частью фахверкового дома.

После заливки фундамента и установки опорных элементов, к ним пристыкуются наклонные и горизонтальные балки. Данные элементы конструкции дома выступают в качестве основы для монтажа панорамных окон и других материалов для стен.

Особенности стиля фахверк

Изначально в Германии зажиточные горожане в строительстве своих домов стали использовать особый метод каркасного возведения. Из крепкой, качественно обработанной древесины возводился каркас, который нес на себе основную нагрузку от кровли. Каркас заполнялся другими материалами: кирпичом, щебнем, камнями. Промежутки, заполненные этими материалами, часто покрывались штукатуркой.

Со временем дерево темнело и визуально выделялось на фоне стен. Это и сформировало особый внешний вид дома: элегантные перекрестья деревянных элементов каркаса, массивные балки и раскосы, поддерживающие кровлю, сочетание поперечных и диагональных темных линий.

Фахверк развивается, и теперь можно встретить дома, где часть стен заполнена стеклянными панелями, деревянные элементы и кровля имеют светлые оттенки, а стены темные. Но отделка дома в стиле фахверк в классическом варианте предполагает темные оттенки кровли и каркаса, и светлые контрастные стены.

Любой дом можно декорировать под стиль фахверк, используя для отделки натуральное дерево или имитацию из современных материалов.

Декорирование деревянного дома под фахверкИсточник pinterest.nz

Внешняя отделка готового здания, выполненная профессионалами, требует минимальных временных затрат и позволяет добиться безупречного соответствия архитектурному стилю дома фахверк. Фото-пример показывает, как выглядит стена из красного кирпича и черного дерева.

Как построить настоящий фахверковый дом в России

Простота фахверка (форм), не путать с технологией, может сыграть злую шутку с человеком, решившим его повторить. На первый взгляд кажется, что можно посмотреть картинки, купить брус, взяться за цепную пилу и приступить к работе. Подобный подход приведёт к плачевному результату.

Придётся потратить время и изучить ключевые элементы фахверкового дома и то, как они делаются. Показательный пример — работа asx_75.

Забегая вперёд, продемонстрируем фото того, что уже получилось у участника нашего портала (домик сейчас находится в процессе возведения крыши).

Теперь возвращаемся в 2021 год и переходим к описанию процесса возведения фахверка.

Чтобы возвести каркас, а потом заполнить его пеноблоками (это отход от классики фахверка, и почему asx_75 его выбрал, мы опишем несколько позже), пришлось постараться.

Интересна предыстория этого проекта. По словам пользователя, сначала возникла мысль построить на участке баню. Для этого он выбрал фахверковый каркас, т.к. посчитал, что возвести ровные стены из кирпича или блоков у него не получится. Первоначальная идея заключалась в следующем — ставится каркас, а пространство зашивается плитами ОСП с последующим утеплением и монтажом паро- и гидроизоляции.

Но в процессе возведения каркаса он так всем понравился, что на семейном совете решили строить «пряничный» домик размером 5х4 м, а под баню переделать старый кирпичный дом, стоящий на участке.

Далее — отпала идея зашивать пространство между ригелями OSB. Если и делать фахверк, то настоящий! В Европе фахверк (пространство) часто заполняют кирпичом, но это требует определённого мастерства и знания определённых секретов. Т.к. кирпич закладывается не просто так, а после специальной подготовки или его, или бруса. Не вдаваясь в подробности, скажем, что для этого делаются фигурные пазы.

Пеноблок достаточно легко обрабатывается, и asx_75 остановился на нём, тем более, что из этого материала далее будут выкладываться внутренние перегородки.

Что это такое

Считается, что первые «пряничные» дома появились в Германии, хотя аналогичные конструкции встречаются и в других западноевропейских странах. Так, в Великобритании все здания, которые возводились на главных городских площадях, в обязательном порядке украшались в стиле фахверк, чтобы придать целостности всему архитектурному ансамблю.

Слово Fachwеrk при дословном переводе с немецкого значит «секции», «конструкция». В домах, выполненных в этом стиле, фасад разделяется на две одинаковые ячейки и оснащается жестким, прочным каркасом. Ячейки каркаса заполнялись самыми разнообразными материалами.

Чтобы окончательно выяснить, что собой представляет фахверковый дом, нужно ознакомиться с германской архитектурой конца ХV столетия. Тогда было модно делать каркасы из темного дерева, преимущественно дуба. Эти каркасы состояли из вертикальных, диагональных и горизонтальных элементов, которые предназначались не только для декоративных целей, но и были опорой для дома. Поначалу ячейки заполнялись саманом, но в скором времени его заменили кирпичом и глиной. Цокольный этаж отделывался камнем для защиты деревянных элементов от гниения.

.

Преимущества этого архитектурного стиля неоспоримы:

• свобода архитектурной планировки;
• отсутствие усадки; экологичность;
• применение легких фундаментов и, как следствие, сокращение времени строительства;
• энергоэффективность; применение инновационной технологии отделки.

Какой дом Вам нравится больше?
Дом из бруса 14.72%

Кирпичный дом 9.04%

Бревенчатый дом 5.81%

Дом из газобетонных блоков 18.06%

Каркасный дом 36.43%

Дом из пеноблоков 15.94%
Проголосовало: 3118

Особенности каркаса

Каркас современного фахверкового дома – не только несущая конструкция, но также декоративный элемент. Он делит стену на сегменты и придаёт внешнему виду строения чёткость и выразительность.

Двухэтажный каркасный дом.

Каркас фахверкового дома состоит из вертикальных, горизонтальных, наклонных элементов. Вертикальные опоры выдерживают основные несущие нагрузки. Горизонтальные – распределяют давление вертикальных несущих элементов, делают его равномерным по всей площади стен дома. Наклонные – создают дополнительную прочность, укрепляют строение, делают его устойчивым для боковых нагрузок.

Каркасные элементы соединяются друг с другом с помощью металлических шпилек. Один из вариантов фахверкового строительства использует шпильки наряду с выемкой бруса в местах соединения – так называемый паз.

Эта система получила название Герренбальд. Она отличается от традиционного каркаса отсутствием укосин. Устойчивость каркаса обеспечивается точной выборкой дерева в местах соединения, в результате чего соседние элементы плотно прилегают друг с другу и дополнительно крепятся сквозными металлическими шпильками.

Постройка с плоской крышей.

Технология фахверковых домов не требует времени на усадку. Однако надо делать поправку на менталитет. Если строевой лес цельный и сухой – усадка не нужна. Она также не нужна клееному брусу. Если же брус цельный и свежий, сырой, необходимо прочное крепление каркаса (на металлические шпильки, гвозди, с выемкой пазов в местах соединений) и его выдержка, хотя бы несколько месяцев. Фахверковые дома под ключ можно заканчивать, когда проведено утепление стен каркаса и остаются отделочные работы.

Каркас укладывают на утеплённый фундамент. Идеальное сочетание – утеплённая шведская плита или УШП, которая обеспечивает одновременно прочность, жёсткость и изоляцию потерь тепла основания дома.

Интерьер фахверковых домов

Строительство фахверковых домов  завершается созданием внутреннего дизайна, который может быть любым. Традиционная классика, средневековый прованс или современный минимализм – любой стиль придётся к месту в настоящем европейском доме.

Часто в качестве интерьера внутренних помещений  используют современные направлении – минимализм, хай-тек, кирпичный стиль — не оштукатуренные стены. На территории России сохранило популярность натуральное дерево.

Технология строительства фахверковых домов: особенности и материалы

Как и любое другое строительство, возведения дома по технологии «фахверк» начинается с проекта, изготовление которого лучше доверить профессионалам.

Сложность расчетов связана с тем, что при возведении каркаса используется соединения, характерные именно для данного типа домов. Например, чтобы спроектировать и правильно расположить такие соединения как манн, полуман или угловой ман, «андреевский крест», вильдерман и многие другие, нужны глубокие знания именно этого стиля, подкрепленные общестроительной практикой.

Фундамент и сборка рамочного каркаса дома

Непосредственно строительство начинается с возведения фундамента и подготовки пиломатериала для изготовления каркаса. Наиболее рационально выполнять эти две операции одновременно.

На участке самостоятельно ведется заливка фундамента, а на заводе, строго по проекту производится изготовление всех конструктивных элементов.

После укладки гидроизоляционного слоя, на фундаменте выполняется обвязка, для чего устанавливается опорный брус ( или «конды»), который должен иметь жесткое соединение с основанием. Для этого применяются анкерные болтовые соединения.

Для того чтобы утеплить будущий пол дома, одновременно выполняется укладка теплоизоляционного материала, в качестве которого можно использовать пенополистирол или плиты из минеральной ваты.

При стыковке вертикальных, наклонных, горизонтальных, распорных балок обязательно используются так называемые «теплые» соединения с шипом. Наиболее популярным является «ласточкин хвост» и «потайной шип», а жесткая фиксация обеспечивается применением деревянных нагелей.

Дальнейшее возведение конструкции выполняется строго по проекту, с соблюдением очередности всех этапов. Одновременно, так же по каркасно-рамочной технологии, возводятся каркасные элементы будущих перегородок.

Имитация фахверк: интересные проекты домов

Остекление значительной части фасадов кажется неприемлемым в условиях русского климата. Однако в средней полосе и на южных территориях такие дома будут уютными и теплыми. Современные многослойные стеклопакеты из специального стекла не только отличаются прочностью, но и обладают энергосберегающими характеристиками. В таких домах, например от строительной компании «EcoComplect» – много света, и они смотрятся роскошно и являются идеальным решением для загородных коттеджей, окруженных красивым ландшафтом.

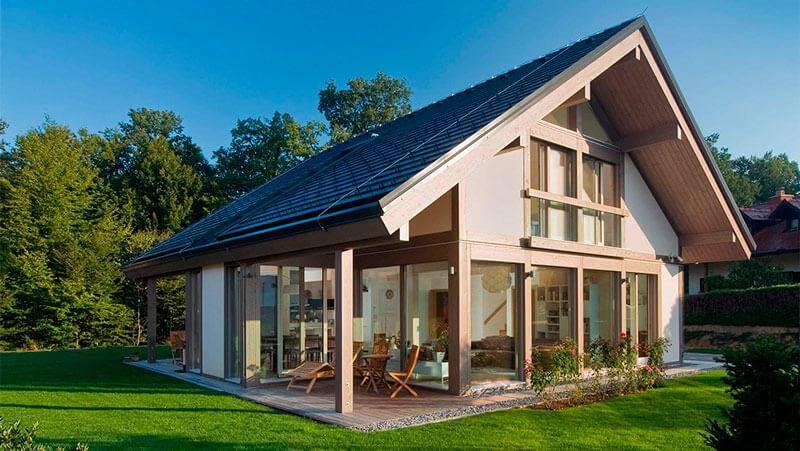

Панорамные окна в фахверковом домеИсточник strolh.ru

Небольшие одноэтажные дома с фасадами в стиле фахверк смотрятся сказочно. Имитация стиля в данном случае позволяет украсить простое, незамысловатое по форме строение, сделав его интересным и уникальным.

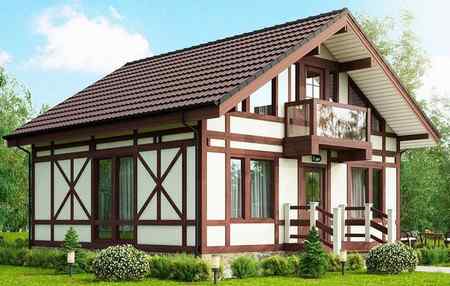

Компактный уютный коттедж в фахверковом стилеИсточник lesstroy.net

Классическая крыша дома фахверк может быть двускатной или четырехскатной, однако современный стиль допускает сложные конструкции. Отделка фундамента может перекликаться с декором стен с помощью натурального камня.

Крыша сложной формы на фахверковом домеИсточник thesims.cc

Дома на сваях или с высоким фундаментом органично смотрятся с декором под фахверк. Несколько рядов поперечных опоясывающих строение балок помогают визуально отделить два этажа друг от друга.

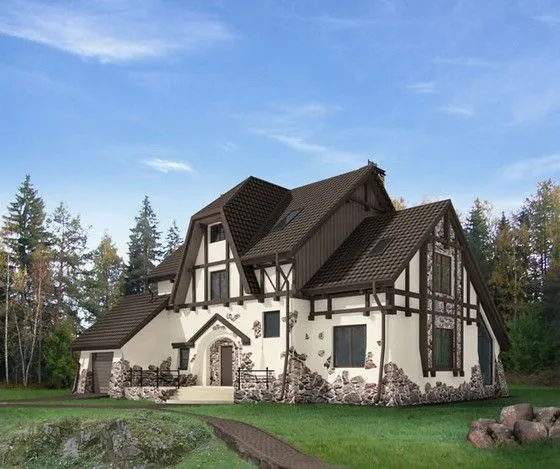

Дом фахверк с высоким цокольным этажомИсточник mvlife.ru

Альтернативой окрашенной штукатурке является отделка стен декоративным кирпичом в сочетании с деревянными конструкциями. Такая декоративная отделка будет более долговечной. С помощью кирпича фахверк можно гармонично сочетать с английским стилем, провансом или кантри.

Отделка фахверкового дома декоративным кирпичомИсточник yandex.ru

Внутренняя отделка дома в стиле фахверк связана в первую очередь с обнаженными балками и скосами крыши, перекрытиями между этажами. Стены могут быть украшены имитацией деревянного каркаса, так же как и снаружи. А значит, в интерьере должно преобладать дерево, простые оттенки и светлые тона стен.

Фахверковый дом изнутриИсточник pinterest.de

Фахверковый дом. Что это за технология? Строим Фахверк:

Возведение фахверкового здания

Фахверковое строительство начинается с проекта. Поэтому возведение домов по такой технологии лучше доверить специалистам. Так как в каркасе используются соединения характерные только для данного типа строительства, то и сделать самостоятельные расчеты будет сложно.

Для того, чтобы правильно расположить такие соединения как: ман, полуман, угловой ман, вильдерман или андреевский крест необходимо хорошо знать этот стиль и обладать знаниями пространственной геометрии.

Фундамент и сборка каркаса

Когда проект уже на руках, можно приступать к заливке фундамента и подготовке материала для каркаса. Эти два действия лучше выполнять одновременно — пока на участке идет заливка фундамента, на заводе делают детали каркаса.

Дом построенный по технологии фахверк не тяжелый, поэтому фундамент можно использовать мелкозаглубленный. После того, как основание готово, на него укладывается гидроизоляция и делается обвязка.

Для обвязки используется деревянный брус который крепится анкерными болтами. Затем производится соединение остальных элементов в строгом соответствии с проектом.

Материал для стен

После установки каркаса можно приступать к заполнению промежутков, то-есть монтировать стены. Для этих целей подойдет любой материал который вам нравится: кирпич, пенобетонные или газосиликатные блоки, камень, цементно — стружечные плиты, OSB, гипсоволокно, вагонка (блокхаус) и другие.

Главное, чтобы они подходили под такие требования как:

• влагостойкость;
• хорошие показатели теплосбережения;
• прочность;
• малый вес;
• экологичность.

При использовании материалов с большим весом, фундамент должен быть соответствующим. Делая стены стоит учитывать, что каркас фахверковых зданий должен быть открытым снаружи.

С фасада можно сделать отделку декоративными пластиковыми плитами с имитацией кирпича, но чаще всего производится используется декоративная штукатурка.

Крыша

Из всех видов крыш для фахверковых строений чаще всего используется двускатная. Отличительной особенностью такой крыши является отсутствие чердака или мансарды, и большие свесы. Широкие свесы защищают стены от дождя, а помещение от лишнего солнечного света.

Материалом для кровли может служить: ондулин, металлочерепица и другие легкие материалы. Керамическая черепица фахверковым домам не подходит, ввиду своего большого веса.

Преимущества фахверковых построек

Фахверковый дом имеет большое количество достоинств:

1. не требуется массивный фундамент — конструкция получается легкой, поэтому достаточно сделать мелкозаглубленную ленту;
2. здание не дает большую усадку — поэтому нет риска перекоса;
3. технология фахверк позволяет скрыть любые коммуникации в нишах стен или пола;
4. эстетика — главное преимущество, дом выглядит как будто сошел с картинки какой то сказки.

Именно по этим причинам сегодня все больше людей обращают внимание на фахверковое строительство

Недостатки

Конечно не стоит забывать и о недостатках:

• Высокая цена проекта и монтажа конструкции;
• Каркасу требуется постоянная защита от атмосферного воздействия, плесени и огня;
• В регионах с холодным климатом придется делать дополнительную теплоизоляцию, что повлечет удорожание.

Технология строительства фахверковых домов — считается самой сложной, поэтому возвести такой дом самостоятельно очень сложно. Поэтому для строительства фахверка лучше пригласить специалистов.

Посмотрите видео: СБОРКА КАРКАСА ФАХВЕРК

Дом своими руками

Покупая готовый проект, застройщик получает все детали и элементы конструкции в упаковке с нумерацией

Прежде, чем начинать проектирование, продумайте все этапы строительства:

1. Предварительная пропитка пиломатериалов.
2. Монтаж каркаса.
3. Заполнение каркасной коробки теплоизоляционными материалами.
4. Монтаж кровельного покрытия.
5. Наружная и внутренняя отделка.

А теперь чуть подробнее обо всем. На самом деле выстроить свой фахверкхаус не так уж и сложно. Но, несмотря на то, что профессионалы гарантируют окончание работ за 2 недели, берясь за постройку своими руками, придется потратить больше времени.  Наличие готовых элементов упростит задачу, поэтому либо стоит заказать готовый комплект, либо заранее купить все материалы.

Покупая готовый проект, застройщик получает все детали и элементы конструкции в упаковке с нумерацией. Соединение в этом случае производится посредством соединительных швов, заранее сделанных в каждом элементе. Процесс напоминает сборку деревянного конструктора, в результате получается идеальный фахверкхаус. Этапы работы мало отличаются от обычного «каркасника», однако, имеют некоторые особенности:

1. Создается облегченный фундамент, так как технология строительства не подразумевает использования тяжелых материалов. Достаточно мелкозаглубленного ленточного основания шириной до 0,5 м. Особенно важна жесткость конструкции, связанная с вертикальным способом установки стоек – дом отлично противостоит ветрам и бурям.
2. Верх фундамента перед брусом нижней обвязки обязательно покрывается гидроизоляцией. Лучше использовать лист рубероида, укладывая его на битумную смазку.
3. Обвязочный брус скрепляется металлическими анкерами для прочности и затем только возводится каркас.
4. Используется клееный брус, причем вертикальные и горизонтальные элементы соединяются довольно просто и закрепляются раскосами.
5. Внутренние перегородки монтируются из бруса меньшего сечения, а к полу прикрепляются рамными дюбелями.
6. Остов каркаса вверху соединяется со стропильной системой.
7. Стеновые панели фахверкхауса крепятся таким образом, чтобы на виду оставались элементы конструкции, то есть заполняют каркас изнутри.
8. Внутренние перегородки монтируются из любого материала.
9. Утеплитель используется с высокими показателями прочности, практичности, неподверженности деформации. Например, это базальтовая вата или материалы на основе пенополистирольного сырья.

1. Инженерные коммуникации распределяются как внутри каркаса, так и под полом.
2. Кровля, как правило, делается из керамической черепицы, но допускается металлочерепица или листовое железо.
3. После всех работ наступает процесс отделки. Если оштукатурить и покрасить светлой краской, получится идеальный дом с фахверковым колоритом.

Немецкий стиль домов фахверк

Интересно, что немецкий стиль домов фахверк в современной архитектурной моде используется в двух направлениях. Используются абсолютно традиционные фасады, в которых берутся крашенные деревянные балки, а пространство между ними заполняется древесными плитами, камнем, кирпичом, словом, делается нечто похожее внешне на то, как строились дома двести лет назад.

С другой стороны, сама технология выстраивания жесткого каркаса и перестенков между каркасом из менее крепкого материала, породила популярность каркасных построек с витражным остеклением.

Это ни в коем случае не экономия, ведь такие огромные стеклопакеты в алюминиевых рамах стоят достаточно дорого, выводя бюджет проекта на совершенно другой уровень, зато внешний вид такого коттеджа, комфорт проживания внутри него (светло, просторно) будут в разы выше.Проекты домов в стиле фахверк сейчас предлагает большинство дизайнерских и архитектурных бюро, которые обслуживают сегмент  загородного строительства. Но не все из этих проектов дома в стиле прованс в итоге будут похожи на истинный фахверк, поэтому нужно или разобраться с теорией самой технологии, или же довольствоваться чем-то отдаленно напоминающим настоящий немецкий дом.

Нужно помнить всегда, что каркас для постройки был не украшением, не архитектурной особенностью, а главным элементом, который позволял иметь всей конструкции устойчивость и прочность. Именно поэтому в направлении и количестве балок, поперечных планок, укосин и прочего есть определенная логика и смысл.

Так, часто можно увидеть проекты, в которых отделка фасада дома в стиле фахверк заключается в размещении балок исключительно как декоративных элементов, которые оформляют балконы, окна, зону второго этажа и тому подобное. При этом каркас будто бы зависает в воздухе, что выглядит странно и непонятно.

Так же неправильно, когда происходит имитация несущих вертикальных опор без нужного количества и направления косых, которые и помогают вертикальным опорам держать на себя всю тяжесть перекрытий, кровли, отделки, балконов и прочего. Чтобы понять, как именно стоит размещать балки, вы можете или воспользоваться фото из реальных европейских городов, повторяя расположение балок для вашего конкретного фасада. Или же простыми схемами по выстраиванию каркаса, одну из которых вы можете видеть на фото выше, чтобы воссоздать один из самых популярных стилей интерьеров домов.

В идеале готовый фасад дома в стиле фахверк должен производить впечатление здания, полностью построенного по старинной технологии, даже если кирпич, камень, цементный раствор и штукатурка заменены на более современные материалы.

Дом в стиле фахверк своими руками

Если разбирать строительство дома в стиле фахверк своими руками, то вам пригодиться любая инструкция по возведению каркасных строений. Конечно, не стоит брать в качестве примера дизайн садовой беседки, там ведь нагрузки на балки первой обвязки и вертикальные опоры будут гораздо меньшими, но вот простые одноэтажные каркасные дома будут совсем близкими родственниками фахверка, которые несложно сделать самостоятельно.

Выполнять обязательно все общие рекомендации, общие для всех стилей деревянных домов. То есть надежный фундамент обязательно должен быть покрыт специальным гидроизоляционным слоем, который будет защищать все деревянные части от губительного действия влаги. Точно таким же защитным  средством покрываются сами балки, так как они не будут спрятаны в толще стен, а будут напрямую соприкасаться с атмосферными осадками.

Для отделки дома в стиле фахверк необходимо будет подумать над цветовой гаммой, которая хорошо подойдет выбранному стилю. Классикой считаются темные балки в сочетании со всевозможными светлыми оттенками штукатурки на стенах – песочным, бежевым, белым, светло-коричневым и так далее.

Красивым будет дополнение фасада декоративным кирпичом или природным камнем, кстати, в дорогих проектах зачастую можно увидеть интересное сочетание нижнего яруса (цоколя или всего первого этажа) из камня и полностью деревянного второго этажа или мансарды.

Еще одним очень важным этапом строительства является устройство кровли, причем, если посмотреть на примеры домов в стиле фахверк, фото которых продемонстрировано выше, то вы увидите, что большинство из них имеет кровлю очень сложной формы, которая является настоящим украшением всего внешнего облика дома. Черепицу обязательно подбирать под выбранную цветовую гамму фасада, причем, лучше использовать покрытия «под старину», для большего эффекта.
