Как подключить люстру своими руками без ошибок

Основные требования

Самые главные требования при работе с электропроводкой – соблюдение правил безопасности и правил монтажа электроустройств. Нет смысла изучать «библию» электриков: «Правила безопасной эксплуатации электроустановок потребителей» (ПБЭЭП) и «Правила устройства электроустановок» (ПУЭ). Такая документация необходима в основном тем людям, для которых работа с электроэнергией является основным родом деятельности. Для домашнего ремонта, чтобы соединить люстру с выключателем, достаточно знать и соблюдать несложные правила.

Правило 1. Весь инструмент, которым будут выполняться работы на электропроводке, должен иметь качественную изоляцию рукояток.

Набор инструмента с изолированными рукоятками

Правило 2. Большинство работ должно выполняться только на обесточенных проводах. Недостаточно при этом щелкнуть выключателем света. Для полного отключения электроэнергии существует основной выключатель на квартирном щитке, который нужно выключить перед началом работ.
Правило 3. Выключатель освещения монтируется исключительно в разрыв фазного провода.

Правильное подключение выключателяВыключатель монтируется в разрыв фазного провода

Схема подключения люстры с двойным выключателем

Как видно из рисунка, на двойной выключатель подходит три провода, один из которых идет от распределительной коробки, а два других используются для подсоединения светильника. Поэтому при монтаже новой проводки нужно использовать кабель с 3 проводами.

Подключение люстры к двойному выключателю производится по тем же правилам, что и подключение обычного светильника.

Чем чревата переполюсовка?

Довольно часто можно услышать от непрофессиональных советчиков, что установка выключателя может производиться на любой провод. Мол, какая разница, ведь при разомкнутых контактах ток через лампу не идет и этого достаточно. Это не так. Дело в том, что если выключатель разрывает нулевой проводник, то через лампы люстры ток не протекает, но на всех проводах будет присутствовать фазный потенциал, что грозит ударом тока при проведении работ.

Менее опасная, но неприятная особенность такой коммутации – люминесцентные светильники и лампы-«экономки» могут слабо светиться или мерцать даже в выключенном положении.

Инструмент

Для подключения люстры или иного светильника будет необходимо следующее:

Прямая и крестообразная отвертки;
Бокорезы;
Пассатижи;
Острый нож;
Измерительный прибор, цифровой или стрелочный;
Индикаторная отвертка (пробник);
Изоляционная лента.

Назначение большинства инструментов понятно без комментариев. Зачем нужен нож? В некоторых случаях, а именно при снятии изоляции с одножильных проводников электрического кабеля, бокорезы или пассатижи использовать нельзя, поскольку поперечный надрез жилы на подключаемом проводе приведет к ее перелому. Особенно это справедливо для алюминиевых проводов.

Изоляцию нужно срезать острым ножом подобно тому, как затачивают карандаш. Продольные царапины на жилах проводов не страшны.

Индикаторная отвертка служит для поиска фазного проводника. И хотя ее конец предусматривает возможность использования в качестве отвертки, делать этого не нужно, поскольку механическая прочность индикатора очень мала и нормально затянуть винт без поломки инструмента практически нереально (можно, но инструмент прослужит очень недолго).

Индикаторная отвертка – главный инструмент электрика

Подробнее следует остановиться на измерительных приборах. Они бывают цифровые и стрелочные. По большинству параметров предпочтительнее цифровые. Они имеют высокую точность, не боятся ударов и падений с высоты, защищены от перегрузки.

Стрелочный прибор должен использоваться только в том положении, для которого он предусмотрен (большинство переносных приборов нужно располагать горизонтально), падение с высоты с вероятностью 100% выведет его из строя, как и перегрузка при неправильно выставленных положениях регулятора. Несомненное достоинство стрелочного прибора – измерение напряжений можно производить без встроенного источника питания.

Недорогие стрелочный и цифровой тестеры китайского производства

Замечание ко всем типам приборов: рабочий диапазон должен предусматривать измерение переменного напряжения не менее 500 В.

Схема с двухклавишным выключателем

Подключение пятирожковой люстры к бытовому двухклавишному выключателю выполняется аналогично.

Из распределительной коробки идёт нулевая жила, которая прокладывается к светильнику, с ней будут соединяться все пять нулевых жил от каждой лампы.
Фазная жила из коробки подходит к двухклавишному выключателю, от него отходят две жилы, которые будут подавать напряжение на одну и на вторую группу лампочек.
В распределительной коробке нулевая и фазная жилы соединяются с фазой и нулём питающей сети.
В соединительной коробке светильника вместо 6 проводов, как в трёхрожковом варианте, теперь будет выведено 10 (5 фаз и 5 нулей).

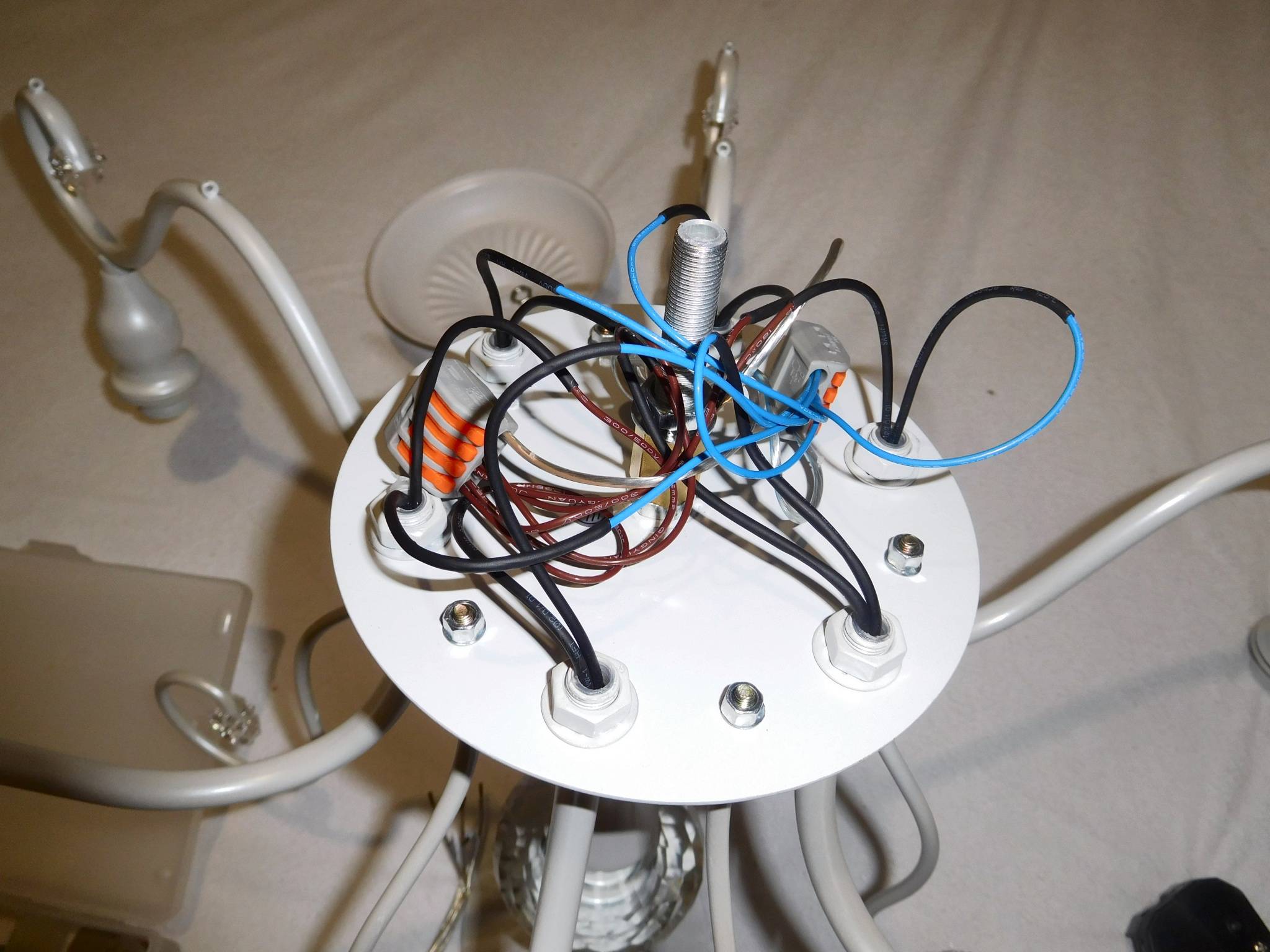

Все пять синих нулевых жил в светильнике необходимо соединить в один общий жгут. А из фазных жил сформируйте два соединительных жгута – один из трёх коричневых жил от лампочек, второй соответственно из двух. То есть при включении одной клавиши выключателя будет загораться три лампы, а при включении второй клавиши – две.

В соединительной коробке люстры имеется три провода. Одни концы выведены в верхнюю часть и будут подсоединяться к жилам, подведенным к дырке в потолке к месту крепления светильника. Вторые концы соедините таким образом:

Синяя нулевая жила с соединительным жгутом из пяти нулевых жил всех ламп.
Одна фазная жила, например коричневая, с соединительным жгутом фазных жил трёх ламп.
Вторая фазная жила, к примеру, белая, с соединительным жгутом фазных жил двух ламп.

Из дырки в потолке, в месте, где будет закреплён светильник, у вас торчат три зачищенные жилы. Соедините их соответственно с фазными и нулевой жилами люстры. В случае с защитным заземлением светильника, будет ещё четвёртый провод и соединение.

Вы видите, что по аналогии с более простым вариантом, подключить люстру к двойному выключателю также несложно. Подробнее о подключении люстры можно посмотреть в этом видео:

Хотелось бы дать небольшой совет по поводу недорогих китайских люстр. Сразу после покупки проверьте на целостность все проводки. В них зачастую бывает уже собрана вся электрическая часть в соединительной коробке люстры, проверьте надёжность контактов. Будет обидно, если потом придётся переделать такой огромный труд.

Теперь вы знаете, как подключить люстру с 5-ю либо 6-ю рожками на двойной выключатель. В принципе, если имеются базовые знания в электротехнике, сделать это вам будет несложно. Зато получится немного сэкономить на вызове профессионального электрика.

Когда нужно заменить включатель, что нужно сделать?

Очередной принципиальный момент такой: через выключатель обязан проходить лишь провод фазы. Эта процедура включения нужна исключительно для удобства. Когда появляется потребность ремонтных работ либо замены лампочки, то работы ведутся без задействования щита распределения. Нужно будет только надавить на клавишу включателя, а потом проводить ремонт либо замену.

Нужно знать, что:

Необходимо включить 1 кнопку включателя. Дальше, воспользовавшись индикаторной отвёрткой, найти провод фазы. Отвёртка устанавливается к месту, где находится третий электропровод, и когда указатель зажигается, то можно считать, что фазный провод найден
Практика показывает, что прибегают к замене осветительного прибора и одновременной подмене включателя. Распространена ошибка подключения люстры к двойному включателю при наличии 2-ух проводов
Прежде чем купить включатель, необходимо удостовериться в необходимости его монтажа. Так как включатель двойной считается звеном всей схемы, то необходимо осознавать всю значимость его предназначения

Непосредственное подключение люстры к выключателю можно проводить исключительно после того, как решён вопрос со всеми проводами.

Прежде чем заменить выключатель двойной, нужно обесточить провода:

Прежде всего, отключите выключатель, который установлен в комнате
При помощи индикатора удостоверьтесь, что нет напряжения в сети
Если индикаторная отвёртка не дает сигнал, то можно выполнять работы

Разбираемся с проводами

Теперь внимательно рассмотрим 4 провода на потолке. Логика такой системы довольно проста. В пучке один провод – всегда нулевой, он отводит ток. Остальные, кроме заземляющего – фазные, по ним ток поступает в осветительный прибор. Каждый из них и замыкает одна из клавиш выключателя: комбинируя их работу, можно включить одну или несколько групп лампочек. Например, в трехрожковой люстре одна клавиша включает одну лампу, вторая – две, а обе – все три. В трехклавишном выключателе – аналогично.

Если проводка относительно новая, провода отличаются цветом изоляции. Общепринятые обозначения:

Желто-зеленый провод – заземление.
Синий провод – нулевой.
Провода другого цвета (белый, красный и т.д.) – фаза.

Если проводка старая, и все провода в изоляции одного цвета – задача усложняется. Главный вопрос – есть заземление или нет. Небольшую подсказку может дать выключатель: если проводов четыре, а клавиш две – заземление, скорее всего, есть. Если клавиш три – увы, вам не повезло. Придется прозвонить провода – проверить их мультиметром или индикаторной отверткой. Кстати, это придется сделать и в случае цветных проводов: доверяй, но проверяй.

Теперь, понимая работу системы и зная назначение проводов, можно выбрать схему включения ламп в люстре и подключить ее к сети.

Подготовка к работе

Во-первых, необходимо определить среди проводов фазу, ноль и заземление, наличие которого необязательно. Для простоты их обнаружения можно использовать электро-схему в паспортном документе на люстру с указанием предназначения ее проводников и этапы их соединения.

Стандартная маркировка по цветам:

Проводник белого или коричневого цвета – фазный;
Синего – нулевой;
Желто-зеленого – заземление.

Подключение производится к проводу такого же цвета на люстре. При его отсутствии осуществляется тщательная изоляция оголенного провода, чтобы случайно не закоротить его.

До начала работ клавиши выключателя следует переключить в положение «выключено». В выключенном состоянии должен находиться и входной автомат на щитке. Подготовка проводов к тестированию заключается в их размыкании. Подключение светильника осуществляется с выключенным питанием. После подготовительной работы подается питание к проводам.

Пошаговая инструкция прозвона проводов тестером:

Осуществляется установка устройства в режим прозвонки, и щупы ненадолго следует закоротить. Характерный звук будет свидетельствовать о правильности выбора предела измерений и исправности устройства.
После выкручивания ламп в их патронах определяют 2 контакта: центральный – фаза, и ноль – сбоку, который соприкасается с цоколем при вкручивании лампочки.
Чтобы найти ноль 1 щуп тестера устанавливают на боковой контакт какого-то патрона, а 2 по очереди касаются к выходящим зачищенным проводам. Если касание 1 из них сопровождается звуком, нулевой проводник найден.
Для поиска фазы 1 щуп тестера устанавливается на средний контакт какого-то патрона, а 2 касаются других проводов. Определение фазы сопровождается звуком.
Число контуров определяется при креплении 1 щупа тестера на фазе, и поочередном касании к среднему фазному контакту остальных патронов 2 щупом. Если у люстры 1 контур звук будет сопровождать любое касание к патронам. При отсутствии подключения к контуру части патронов производится проверка на 2 контур, для чего щупами прикасаются к средним контактам патронов и 3 проводу. Звук станет подтверждением двухконтурной люстры, а 2 провод – фаза.
При наличии 1 контура 3 провод – заземление. Для этой проверки 1 щупом касаются к деталям корпуса из металла, а 2 щупом – к 3 проводу. Сопровождающий звук послужит доказательством.

Соблюдение правил безопасности при подключении люстры

Работа с токоведущими частями всегда сопряжена с определенной долей риска. Подключение люстры в дома – не исключение, к тому же работа производится на высоте. Чтобы обезопасить себя и окружающих во время электромонтажных работ, необходимо соблюдать следующие правила безопасности:

Внимательно изучить инструкцию по подключению люстры.
Применяемые в работе электроинструменты должны быть исправны, особенно это касается изолирующих частей инструментов.
Оборудование для подъема на высоту – стремянки и другие приспособления проверить на надежность и устойчивость конструкции.
Прежде чем приступить к работе, прекратить подачу электроэнергии путем отключения автоматов в электрическом щите.

Как подключить люстру своими руками

Люстра подключается к электричеству, а все электроприборы при их неправильной установке становятся источником опасности — поражения электротоком или даже возникновения пожара. Кроме того, этот осветительный прибор зачастую достаточно массивен, и может причинить немало неприятностей при ненадёжном его закреплении на потолке. Таким образом, весь комплекс проблем, связанных с тем, как подключить люстру своими руками, условно разбивается на два направления – обеспечение правильного подключения ее к электросети и надёжное и максимально красивое ее размещение на плоскости потолка.

Что учесть при выборе люстры

Понятно, что подавляющее большинство владельцев квартир выбирают этот осветительный прибор, опираясь, прежде всего, на его внешнее дизайнерское исполнение, так, чтобы оно соответствовало общему интерьерному оформлению помещения. Однако, при этом никак нельзя забывать и о некоторых других аспектах выбора.

Общая световая мощность люстры должна соответствовать размерам и виду помещения, для которого она предназначается. Существуют определенные нормы освещенности, которые вкратце можно представить следующим образом:

— Для помещений, где требуется мягкий рассеянный, приглушенный свет (типичный пример – спальная) следует исходить из 10 ÷ 12 Вт/м² площади.

— Для помещений со средним уровнем общей освещённости (кухня, ванна, санузел) или там, где предполагается установка дополнительного освещения конкретных рабочих мест (кабинет или детская) норма составит от 15 до 20 Вт/м².

— Для комнат с яркой освещённостью (гостиная) это показатель принимают равным 20 Вт/м².

В соответствии с вычисленной мощностью следует подбирать осветительный прибор с требуемым числом рожков. Важный нюанс – ни в коем случае нельзя поднимать общую освещенность, используя более мощные лампы, чем разрешено производителем. Материал плафонов, патронов, сечение внутренней проводки могут быть не рассчитаны на повышенные нагрузки, и это приведет к порче прибора или даже к пожароопасной ситуации.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Cоединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода

При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке

Подготовка к работе

Для подключения люстры понадобится набор инструментов:

индикатор напряжения или тестер,
нож:
плоскогубцы:
изоляционная лента:
блок клеммников на три клеммы.

Потребуется подставить под светильник стремянку или устойчивую и надежную опору.

Откройте паспорт на ваш осветительный прибор. Там должна быть схема подключения и указаны все элементы питания, их предназначение, способ соединения. По стандарту, изоляция проводников маркируется в следующие цвета:

фазный коричневый или белый,
нулевой синий,
заземляющий желто-зеленый.

Подключение двухконтурной люстры к электросети

Чтобы правильно подключить люстру с тремя проводами, два из которых фазные, необходимо осмотреть выключатель и выходящие из потолка провода. Самый простой случай – когда выключатель двухклавишный, а из потолка выходят три провода. Определить назначение этих проводов можно так:

Возьмите индикаторную отвертку или указатель напряжения.
Включите обе клавиши выключателя.
Поочередно прикоснитесь указателем напряжения к зачищенным концам всех трех проводов. При соприкосновении с фазными проводами загорится лампочка на указателе напряжения.
Отметьте фазные провода маркером.
Отключите выключатель. Проверьте все три провода еще раз. Лампочка загораться не должна!
Подключите поочередно фазные провода люстры к отмеченным фазным проводам электропроводки, также соедините нулевые провода. Соединение производят с помощью клеммной колодки или на скрутку с использованием изолирующих колпачков или изоленты.
Проверяют работу люстры, поочередно включая обе клавиши.

Схема подключения люстры к сети

Если выключатель одноклавишный и из потолка выходит только два провода, то необходимо проверить их при включенном выключателе указателем напряжения и найти фазный и нулевой провода. Фазные провода люстры соединяют между собой и с фазным проводом электропроводки, нулевые провода также соединяют. Проверяют включение и отключение люстры.

Если выключатель установлен одноклавишный, а провода в электропроводке три, необходимо выяснить назначение третьего провода. Для этого включают выключатель и проверяют на всех проводах наличие напряжения. Если фаза обнаруживается на двух проводах, значит нужно заменить выключатель надвухклавишный, и люстру можно будет подключить по трехпроводной схеме. Если фаза только на одном проводе, а третий провод имеет желто-зеленую изоляцию, то подключение производят как в предыдущем случае: оба фазных провода люстры подключают к фазному проводу электропроводки, а заземляющий проводник изолируют и убирают.

Определение напряжения на проводах с помощью электро-отвертки

Принцип работы люстр с дистанционным управлением

Прежде чем создавать дистанционное управление, необходимо выяснить, как устроены такие люстры, и как они функционируют. Кроме того, очень часто возникает вопрос, для чего нужен пульт, если имеется выключатель?

Основной функцией дистанционного управления люстрой является переключение в ней имеющихся режимов работы с одного на другой. В каждом таком светильнике имеется 2, 3 и более световых групп, с помощью которых создаются различные световые эффекты. Здесь же установлены галогеновые лампочки, обеспечивающие основное освещение и также разбитые на группы. Обеспечение электроэнергией каждой из групп происходит через собственные блоки питания – адаптеры или электронные трансформаторы. Данное оборудование не требуется при использовании лампочек на 220В.

Для управления через пульт используется радиоканал, поэтому его вовсе необязательно направлять непосредственно на люстру. В этом заключается основное отличие от управления телевизорами. В состав радиоканала входит сам пульт дистанционного управления, выполняющий функцию передатчика, и контроллер, играющий роль приемного устройства. Все пульты отличаются различной дальностью действия, в зависимости от необходимости и конкретной обстановки. Для небольших люстр будет достаточно 10-ти метров, а у светильников из общественных мест этот параметр может достигать и 100 метров.

Подключение люстры к двухклавишному выключателю

Начнем с самого сложного это с многорожковых люстр с раздельным включением лампочек. Чтобы подключить такую люстру, и она могла работать в нескольких режимах, в квартире должна быть предусмотрена соответствующая электропроводка.

Как определить, как сделана электропроводка и предусматривает ли она работу люстры в нескольких режимах?

Во-первых, если старая люстра, аналогичная новой, работала, то и новая будет работать.

Во-вторых, следует обратить внимание на выключатель если он двухпозиционный, то, скорее всего, люстра сможет работать в трех режимах: горит вся, горит одна часть, горит вторая часть. В-третьих, следует посмотреть, сколько проводов выходит из потолка, если три и более, то люстра будет работать в нескольких режимах, если два, то нет. Почему, читайте далее

Почему, читайте далее

В-третьих, следует посмотреть, сколько проводов выходит из потолка, если три и более, то люстра будет работать в нескольких режимах, если два, то нет. Почему, читайте далее.

Схема соединения проводов

Итак, рассмотрим, как подключить люстру в данном случае на примере обычной пяти рожковой люстры. Задача: сделать три режима работы люстры: горит только две лампочки, горит только три лампочки и горят все лампочки.

Если электрика люстры собрана изготовителем люстры, одной проблемой меньше, если нет, то перед тем как приступить к подключению люстры необходимо собрать ее электрическую часть.

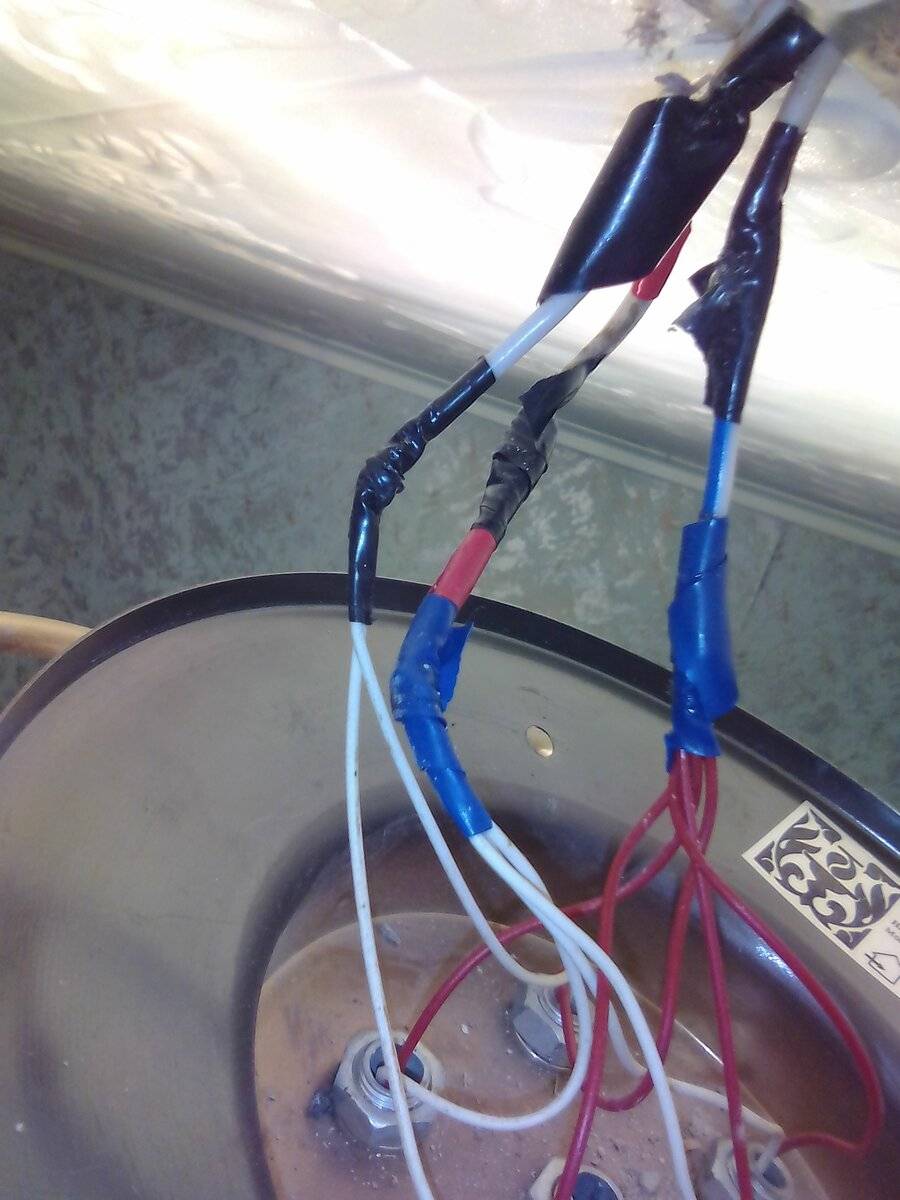

Рис.1. Провода в самой люстре соединяются следующим образом. Берут по одному проводу от каждой лампочки (обычно одного цвета) и соединяют вместе – это будет «0». Остальные провода делят на две части, они будут подключены к фазам выключателя, и соответствовать работе каждой клавиши.

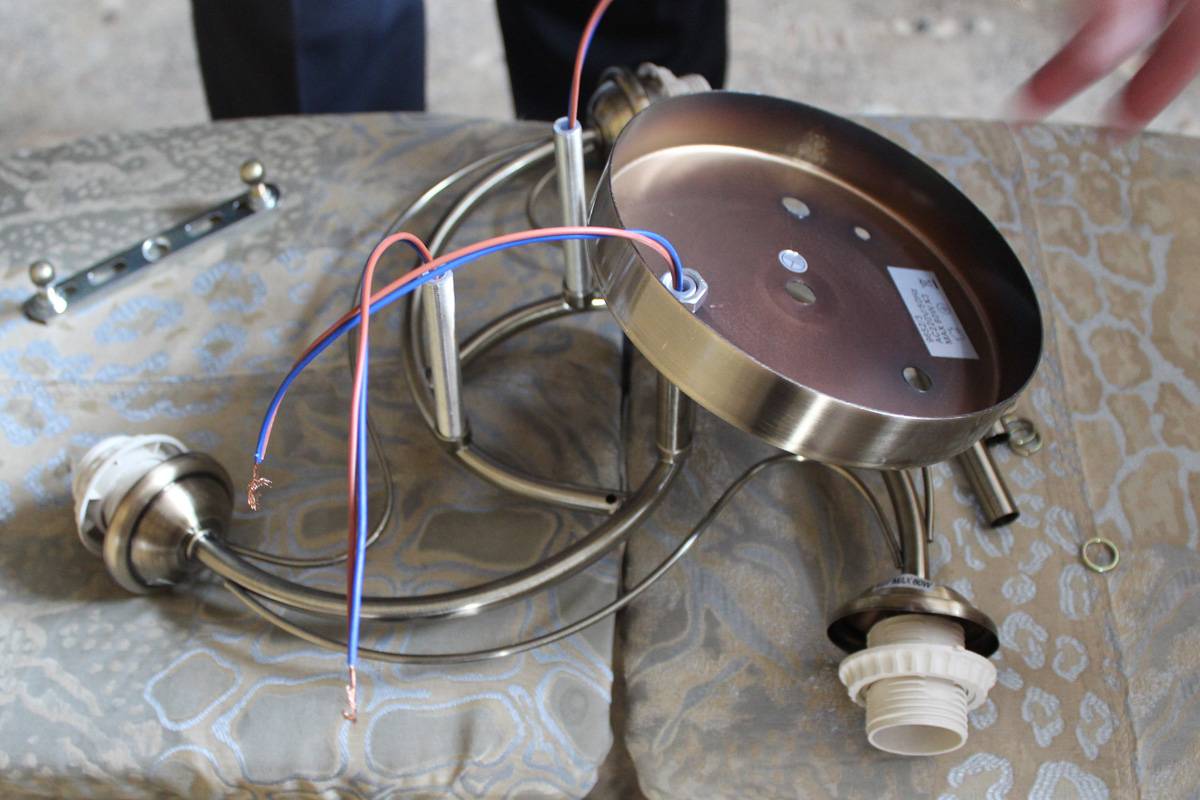

У такой люстры имеется десять проводков, по два с каждой лампочки. Для подключения такой люстры необходимо сначала сделать правильное соединение проводков в самой люстре. Для этого на одну клемму соединяем по одному проводку с каждой лампочки. Остается пять проводков. Соединяем три из них в другую клемму, оставшиеся два проводка в третью.

Подключение люстры к электропроводке

Теперь необходимо подключить люстру к проводам на потолке. Первое что следует сделать — определить, какой провод ноль, а какие фаза. Для этого необходимо воспользоваться специальной отверткой тестером.

Процесс определения следующий. Переводим выключатель в положение включено, и по очереди проверяем все провода. Тот провод, на котором нет тока — есть ноль. Остальные два провода фаза. Теперь, для определения очередности работы клавиш выключателя, определяем, какой провод из оставшихся двух подключен к какой клавише. Для этого переводим одну из клавиш выключателя в положении выключено, и проверяем наличие тока. В том проводе, в котором отсутствует ток и есть искомый.

После того как определено назначение всех проводов можно подключить люстру. Перед тем как приступить к этой операции следует отключить электричество в квартире, чтобы избежать случайного поражения электрическим током.

Рис.2. Для подключения выключателя тестером определяем основной провод (провод в котором есть ток), он подключается на вход выключателя (он обозначен буквой «L»). Остальные два провода подключают к клеммам клавиш. На люстре: провода, собранные в один пучок, подключают к нулевому проводу, остальные два пучка к двум оставшимся проводам.

Итак, сначала вешаем люстру на подвес, о том, как закрепить люстру на потолке читайте в статье «Как повесить люстру», так значительно проще соединять провода. После чего клемму, в которую мы собрали пять проводков, подключаем к проводу, который мы отметили как ноль. Остальные два провода подключаем в оставшиеся клеммы, с учетом определенных ранее положений клавиш в выключателе.

Основные выводы

Произвести подключение люстры или потолочного светильника можно только, внимательно ознакомившись с основами электротехники и требованиями по безопасности.

Все работы должны проводиться только при отключенном на электрощите автомате.
Весь инструментарий необходимо подготовить еще до начала работ. Ручки должны быть изолированными.
В случае отсутствия маркировки можно произвести позвонку контактов с помощью индикаторной отвертки или вольтметра.
При группировке проводов необходимо объединять их в группы по «фазам» и «нулевкам».
Скручивая контакты прибора и домовой проводки, следует использовать клеммы или самостоятельно заизолировать места соединений.
Во всех новых домах присутствуют кабели заземления, которые необходимо соединять с их аналогами в приборах или при неиспользовании изолировать.

Основные правила подключения осветительных приборов распространяются на все конструкции: от самых простых до сложных. Зная схему, справиться с этой работой может даже начинающий мастер.
