Технические характеристики устройств
В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания
Технические характеристики указываются в технической документации (в паспорте), которая сопровождает любое техническое изделие, иначе вряд ли удастся подобрать необходимый прибор.
Угол обзора
Существуют изделия с различным углом обзора, как в вертикальной, так и в горизонтальной плоскости. Если необходимо защитить объект с различных сторон, то применяются датчики с углом обзора вплоть до 360 градусов. В случае крепления датчика на стене, достаточно устройства с углом обзора в 180 градусов. Если предполагается установить датчик на столбе, то лучше отдать предпочтение углу обзора в 360 градусов. В данном случае, все зависит от того, какую площадь и какой объект или группу объектов планируется защитить. При установке в квартире, для защиты отдельных комнат, выбирают датчики с меньшим углом обзора, порядка 90 градусов.
В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора
При наличии в комнату одного входа, достаточно установки датчика с узким углом обзора, в противном случае приходится устанавливать несколько датчиков с узким углом обзора или один датчик с широким углом обзора. При этом следует помнить, что подобные датчики стоят недешево, поэтому всегда нужно ориентироваться на экономическую целесообразность.
Существует и такое понятие, как угол обзора по вертикали. В простых, недорогих моделях этот показатель составляет не больше 20 градусов. У более дорогих моделей этот показатель значительно выше и может составлять все 180 градусов. Подобные устройства применяются в охранных системах, где подобные затраты оправданы. В системах освещения достаточно самого простого и дешевого устройства. Главное, чтобы датчик был установлен на нужной высоте и включал освещение при определенных условиях.
Радиус действия
Дальность действия следует подбирать с запасом
Выбор датчика движения по дальности действия зависит от того, где он будет установлен: на улице или в помещении. Для помещений достаточно устройств с радиусом действия порядка 5-7 метров. В случае установки датчика во дворе или в другом месте, необходимо учитывать некоторые факторы, иначе возможны ложные срабатывания. Датчики с большим радиусом действия могут срабатывать при движении людей по улице, при появлении соседа в своем дворе и т. д. Поэтому в таких случаях лучше останавливать свой выбор на устройствах с минимальным радиусом действия.
Мощность подключаемых источников освещения
Мощность датчика следует расчитывать с запасом
Каждый датчик рассчитан на определенную мощность нагрузки, которую он может включать/выключать без аварийных режимов. В противном случае устройство просто выйдет из строя, так как не выдержат элементы управления.
В последнее время этот показатель не имеет столь критического значения, поскольку люди переходят на более экономные лампы, вроде энергосберегающих или диодных.

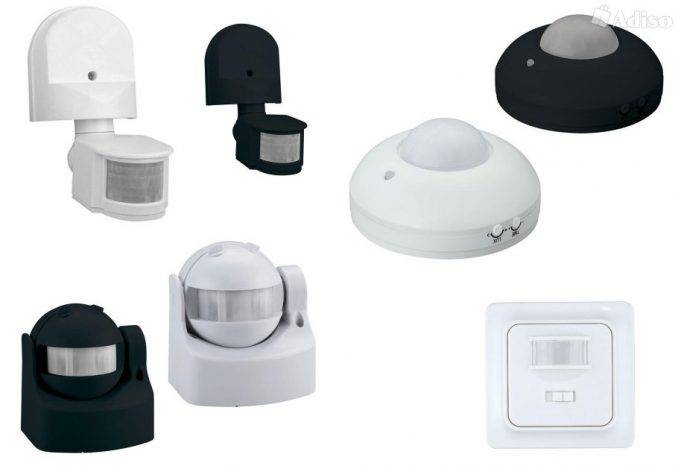

Способ крепления и выбор места установки
Чаще всего датчики крепят на стену
Датчики движения могут отличаться еще и способом крепления. Поэтому существуют:
- Корпусные изделия, в виде небольшой коробочки с кронштейном. Такие модели крепятся:
- На потолке.
- На стене.
- Встраиваемые модели, предназначенные для скрытой установки.
Такие модели отличаются тем, что имеют небольшие размеры, что позволяет их установить незаметно для окружающих.
Если необходимо просто включать/отключать освещение в нужном месте, то можно обойтись более дешевыми корпусными устройствами. Встраиваемые датчики в миниатюрном исполнении больше подойдут для охранных систем, тем более что они еще и дорогие.
Дополнительные возможности
Некоторые модели, в зависимости от назначения и условий эксплуатации, имеют дополнительные функции. К таким функциям следует отнести:
- Порог чувствительности. Он реализован с помощью датчика освещенности, в виде фотореле. Особенно полезен этот датчик при установке устройства на улице. Эта функция необходима для того, чтобы устройство включало освещение только в темное время суток.
- Защита от животных. Естественно, что в каждом частном дворе имеются коты и собаки. Функция необходима для того, чтобы уменьшить количество ложных срабатываний при движении животных. Если во дворе большая собака, то эта функция может и не действовать.
- Задержка отключения. Устройства бывают разные, как с задержкой, так и без нее. В большинстве случаев эта функция регулируется. Достаточно неудобно, если человек часто перемещается в зоне действия датчика, при этом он также часто ее покидает, и датчик движения также часто включает и выключает освещение.
Датчик движения: схема монтажа
Совместная работа датчика движения и светильника повышает уровень комфорта в доме, квартире и даже офисе. Освещение включается самостоятельно в момент фиксирования человека, вошедшего в комнату. Когда комната пустует, то свет автоматически гаснет, а это дополнительная экономия электроэнергии. Чтобы провести подключение датчика движения к лампочке, в статье представлены схемы монтажа, основные правила подключения и принцип работы, которые смогут разобрать даже начинающие электрики.
Основные функции и принцип работы
Датчик движения предназначен для детектирования движущегося объекта и подачи соответствующего сигнала на контрольный орган через коммутацию электрической цепи. Работает с активной и с активно-индуктивной нагрузкой в цепи.
Если замечено в контролируемой зоне движение, запускается цепочка процесса определения освещенности (если данную функцию поддерживает датчик). При показаниях ниже установленного порога срабатывания, контакты замыкаются, ток подводится до лампы и светильник загорается.
По этому принципу сенсор готов работать в темное и светлое время суток. Порог срабатывания выставляется регуляторами в диапазоне 3-2000 Лк.
Но датчик движения может работать по другому принципу: улавливание электромагнитных колебаний волн в инфракрасном спектре. При этом часто у датчиков есть регулируемая задержка на включение при обнаружении движения
Режим выдержки выставляется с помощью поворота регулятора. При этом задержка на срабатывание может быть у всех разной: от 10 секунд до 15 минут.
При этом покупать готовое изделие в виде светильника с датчиком не нужно. Достаточно приобрести подходящий на эту роль сенсор и включить его в схему электрической цепи.
Двухпроводное подключение датчика движения
Независимо от конструкции, датчики движения по способу подключения делятся на двухпроводные и трехпроводные.
По конструкции двухпроводные обычно размещают в подрозетники. Основные элементы для подключения:
- Автоматический выключатель электроприборов от сети 220В (обычно расположен в распределительном щите).
- Распределительная коробка (обычно утапливаемая в стене/потолке).
- Датчик движения.
- Светильник.
Подсоединение сенсора такое точно, как и одноклавишного выключателя для искусственного освещения. То есть фазу, по которой будет пускаться ток, необходимо подвести к датчику, а через него пустить дальше на светильник. При этом рекомендуется сделать монтаж на отдельном контуре, а устанавливать на общем освещении.
Монтаж
Процесс установки происходит так:
- Заведите трехжильный кабель ВВГнг-Ls 3*1,5 мм 2 с автоматического выключателя щитка в распределительный короб. Промаркируйте жилы для удобства: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
- Двухжильный провод (удлинитель) подведите с другой стороны в распредкоробку, соединив предварительно с датчиком с другой стороны через клемниками.
- Рекомендуется размещать датчик движения (если это подрозетник) на уровне 1,2 – 2 метра от уровня пола.
- Такие сенсоры не следует путать с настенными, что размещают при входе, в коридорах или же в подъездах многоэтажного здания. Те что используются для освещения обычно устанавливают под потолок возле дверей.
- Уровень обзора не должен перекрываться движущимися объектами (открытые двери или занавески).
- Кабель от светильника тоже заведите в распределительный короб. Соединяйте сперва ноли питания + светильник. Затем заземление первого и второго кабеля вместе.
- Фазу (L) с автоматического выключателя соединяйте с первой жилой. Вторую жилу подключите к фазе (L) светильника. Для качественного и эстетичного подключения рекомендуется использовать клеммы Wago.
- Подключение сенсора в подрозетнике проиходит по схеме: первая жила (что идет с автомата) подключается в гнездо с обозначением (L).
- Вторая жила заводится в гнездо с маркировкой «нагрузка».
- Подключенный датчик прячьте в подрозетник и надевайте корпус конструкции.
Преимущества
Среди положительных моментов данной схемы можно выделить:
- Простую установку и пошаговую настройку;
- Универсальность;
- Автоматическое включение света без монтажа дополнительных включателей;
- Взаимозаменяемость с одноклавишным выключателем.
Недостатки
Существенный минус двухпроводного датчика – плохое взаимодействие со светодиодными и энергосберегающими лампами. Последние могут достаточно сильно мерцать, что кроме дискомфорта увеличивает возможность быстрого перегорания.
Источник
Трехпроводная схема подключения датчика движения
Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.
Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.
Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.
Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:
- Автоматический выключатель (что в распредщитке).
- Распредкоробка (в которой основной монтаж).
- Датчик (к нему подведен провод из распредкоробки).
- Светильник (второй провод из распредкоробки).
Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:
- От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
- На светильник три жилы, если корпус осветительного прибора из метала.
- Три жилы на датчик.

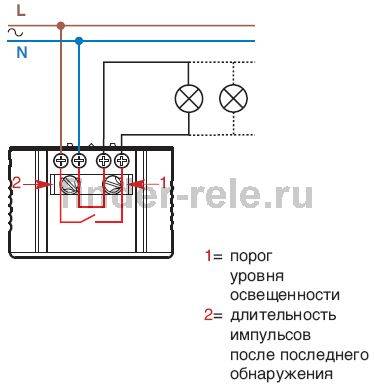

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.
Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:
- Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
- Один вывод – обозначается литерой А.
Монтаж
Для установки трехжильного датчика движения:
Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
- Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
- Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
- Немного наглядности вот на этом рисунке.
- Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
- Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.
Настройка и регулировка чувствительности
После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:
- На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
- Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
- Угол поворота всей сферы позволяет регулировать детектирование животных.
Преимущества и нюансы использования
Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.
Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.
Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.
По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.
Недостатки
Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.
Специфика устройства датчика движения
Если требуется сделать автомат включения–выключения света с вхождением человека в помещение или после того, как он покинул его, то в этом случае инфракрасные датчики движения находятся вне конкуренции и подходят лучше всего. Потолочные приборы обладают углом обзора в 360о, настенные – 150-170о, сенсоры направленного типа захватывают сектор в 15-20о по вертикали и 60-70о в горизонтальной плоскости, что позволяет датчику движения считывать информацию только с дверного проема.
Для остальных типов сенсоров приходится выбирать место, где можно установить и подключить прибор с минимальными помехами с боковых зон, потолка и пола.
Каждый прибор оборудован монтажной панелью с винтовыми фишками, к которым нужно будет подключить электросеть и провода от светильников, люстры, прожектора, можно звонка или автомата блокировки дверей. В среднем прибор рассчитан на непрерывную работу в течение 10 тыс. часов или трех сессий смены лампочек.
Большинство датчиков движения оборудуются регуляторами:
- Времени задержки между срабатыванием внутреннего сенсора и включением лампочки;
- Порога срабатывания фотоэлемента, контролирующего уровень наружного освещения.
Дальность действия датчика движения редко превышает 6-7 м, этого достаточно для решения любых задач внутри помещения. Если нужно подключить лампочки освещения придомовой территории, то приходится использовать несколько сенсоров движения, ограничивать их угол захвата, искусственно наращивать дальность за счет рупорных насадок.
Типовой вариант регулировочных точек показан в таблице:
- «SENS» определяет чувствительность или дальность срабатывания инфракрасного фотодиода, максимум это 12-15 м при отсутствии помех;
- «MIK» позволяет отрегулировать срабатывание автомата на шум или звук, например, плач ребенка или лай собаки;
- «LUX» используется в моделях, оборудованных фотоприемником естественного освещения, определяет уровень освещенности срабатывания сенсора;
- «TIME» выставляет время задержки таймером сигнала на включение контактора.
Совет! При покупке датчика не поленитесь проверить работу автомата по всем предусмотренным сенсорным линиям.
Нередко китайские производители используют один унифицированный корпус прибора для выпуска моделей, рассчитанных отдельно на акустические или инфракрасные сигналы. Сведения об отличиях в моделях приводятся только в инструкции, написанной с большим количеством ошибок. Поэтому, даже если на панели имеются органы регулировки, это еще не означает, что датчик способен работать с нужным типом сигнала.
Технические характеристики устройств
В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания
Технические характеристики указываются в технической документации (в паспорте), которая сопровождает любое техническое изделие, иначе вряд ли удастся подобрать необходимый прибор.
Угол обзора
Существуют изделия с различным углом обзора, как в вертикальной, так и в горизонтальной плоскости. Если необходимо защитить объект с различных сторон, то применяются датчики с углом обзора вплоть до 360 градусов. В случае крепления датчика на стене, достаточно устройства с углом обзора в 180 градусов. Если предполагается установить датчик на столбе, то лучше отдать предпочтение углу обзора в 360 градусов. В данном случае, все зависит от того, какую площадь и какой объект или группу объектов планируется защитить. При установке в квартире, для защиты отдельных комнат, выбирают датчики с меньшим углом обзора, порядка 90 градусов.
В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора
При наличии в комнату одного входа, достаточно установки датчика с узким углом обзора, в противном случае приходится устанавливать несколько датчиков с узким углом обзора или один датчик с широким углом обзора. При этом следует помнить, что подобные датчики стоят недешево, поэтому всегда нужно ориентироваться на экономическую целесообразность.
Существует и такое понятие, как угол обзора по вертикали. В простых, недорогих моделях этот показатель составляет не больше 20 градусов. У более дорогих моделей этот показатель значительно выше и может составлять все 180 градусов. Подобные устройства применяются в охранных системах, где подобные затраты оправданы. В системах освещения достаточно самого простого и дешевого устройства. Главное, чтобы датчик был установлен на нужной высоте и включал освещение при определенных условиях.
Радиус действия
Дальность действия следует подбирать с запасом
Выбор датчика движения по дальности действия зависит от того, где он будет установлен: на улице или в помещении. Для помещений достаточно устройств с радиусом действия порядка 5-7 метров. В случае установки датчика во дворе или в другом месте, необходимо учитывать некоторые факторы, иначе возможны ложные срабатывания. Датчики с большим радиусом действия могут срабатывать при движении людей по улице, при появлении соседа в своем дворе и т. д. Поэтому в таких случаях лучше останавливать свой выбор на устройствах с минимальным радиусом действия.
Мощность подключаемых источников освещения
Мощность датчика следует расчитывать с запасом
Каждый датчик рассчитан на определенную мощность нагрузки, которую он может включать/выключать без аварийных режимов. В противном случае устройство просто выйдет из строя, так как не выдержат элементы управления.
В последнее время этот показатель не имеет столь критического значения, поскольку люди переходят на более экономные лампы, вроде энергосберегающих или диодных.
Способ крепления и выбор места установки
Чаще всего датчики крепят на стену
Датчики движения могут отличаться еще и способом крепления. Поэтому существуют:
- Корпусные изделия, в виде небольшой коробочки с кронштейном. Такие модели крепятся:
- На потолке.
- На стене.
- Встраиваемые модели, предназначенные для скрытой установки.
Такие модели отличаются тем, что имеют небольшие размеры, что позволяет их установить незаметно для окружающих.
Если необходимо просто включать/отключать освещение в нужном месте, то можно обойтись более дешевыми корпусными устройствами. Встраиваемые датчики в миниатюрном исполнении больше подойдут для охранных систем, тем более что они еще и дорогие.
Дополнительные возможности
Некоторые модели, в зависимости от назначения и условий эксплуатации, имеют дополнительные функции. К таким функциям следует отнести:
- Порог чувствительности. Он реализован с помощью датчика освещенности, в виде фотореле. Особенно полезен этот датчик при установке устройства на улице. Эта функция необходима для того, чтобы устройство включало освещение только в темное время суток.
Защита от животных. Естественно, что в каждом частном дворе имеются коты и собаки. Функция необходима для того, чтобы уменьшить количество ложных срабатываний при движении животных. Если во дворе большая собака, то эта функция может и не действовать.
- Задержка отключения. Устройства бывают разные, как с задержкой, так и без нее. В большинстве случаев эта функция регулируется. Достаточно неудобно, если человек часто перемещается в зоне действия датчика, при этом он также часто ее покидает, и датчик движения также часто включает и выключает освещение.
Подключаем к электросети
Подготавливается инвентарь и материалы:
- шуруповёрт;
- пассатижи;
- острый нож;
- изолента;
- паяльник;
- провода.
Провод для светодиода подойдёт и тонкий (на 0,5 – 1,5 мм2).
Кроме того, лучше подбирать провод того же металла, что и на приборе.
Если приобретён недорогой, прибор, лучше до начала эксплуатации раскрутить его и осмотреть. Зачастую в них могут быть не подключены провода (заземление, например), или недостаточно термопасты (она может быть пересохшей, промазана неравномерно и не обеспечивать надёжного контакта платы с радиатором).
Схема подключения сенсорного прожектора с фотореле к датчику освещения
Провод разбирается на жилы. По цвету подбираются соответствующие контакты.
Цветная оболочка на обоих контактах зачищается ножом примерно на 2 – 3 см.
Если соединяются провода подобного металла (медь с медью, например), они немного скручиваются и пропаиваются. Если же по каким-то причинам приходится использовать провод из другого металла (медь с алюминием, например), то соединять их нужно посредством специальных завинчивающихся клемм.
Места соединения проводов тщательно обматываются изолентой.
Если вы решили отдать предпочтение современным лампочкам дневного освещения, необходимо знать, как подключить лампу дневного света самостоятельно. Об этом подробно описано в статье.
Виды ламп освещения и их характеристики смотрите в этом обзоре.
Заключение
Светодиоды рано или поздно вытеснят с рынка малоэффективные аналоги. Они освещают лучше, чем галоген или люминесцентный вариант, а энергии при этом потребляют гораздо меньше. Прожектор с фотоэлементом и датчиком движения – отличное приобретение, для частного дома, освещения организации и даже для уличных фонарей!
Как разместить датчик
Чтобы устройство с сенсором выполняло свои функции, его нужно правильно разместить. Для получения максимальной экономии, его следует устанавливать в местах с наибольшим скоплением людей.
Потолочные датчики ставят преимущественно в небольших помещениях. По возможности их устанавливают на высоте 2.5–3 м. Тогда радиус действия будет 10–20 м.
Настенные датчики популярны на крытых объектах и на открытом воздухе. Их нужно устанавливать на высоте от двух до трех метров. Для получения большего радиуса обзора, лучше закрепить его в углу
Важно не забыть направить устройство на место прохода людей
В исключительных ситуациях устройство на улице может стоять на любой высоте вплоть до 10 м. Тогда прибор нужно установить таким образом, чтобы он висел под углом около 40 градусов к горизонтальной поверхности
Важно помнить, что чем больше будет радиус, тем выше шанс ложного включения
