Схема водопровода в своем доме. Централизованное или автономное?
Есть два пути решения подачи воды в дом:
- Врезка в городской водопровод.
- Установка автономной насосной станции.
Центральная магистраль
Если вы проживаете в черте города или поселке есть централизованная подача воды, то этот вариант является оптимальным.
Вам необходимо будет сделать:
- приобрести материал и необходимый инструмент для работы (если такого не имеется);
- получить в городском водоканале разрешение на подключение, эту операцию должны выполнять сотрудники организации поставляющей воду;
- выполнить разводку труб внутри здания.
Совет: Если вы не обладаете необходимыми сантехническими навыками и знаниями лучше обраться за помощью к специалистам.t goes here
Установка автономного водоснабжения трудоемкий процесс, требующий значительных капиталовложений. Такой вид подачи воды стоит выбирать, если нет городского водопровода или он находится очень далеко от места проживания.
Для этого вам потребуется:
- насосная станция (насос погруженного или поверхностного типа);
- фильтры грубой (перед забором воды) и тонкой очистки;
- резервуар для хранения накачанной воды (гидроаккумулятор);
- трубы для прокладки магистрали внутри помещения и на улице;
- соответствующий набор инструментов;
- геодезическая разведка с последующим бурением скважины, если на участке отсутствует колодец или запас воды в нем ограничен.
- прокладка отдельной линии электроснабжения;
- обустройство помещения в соответствии со всеми нормами и правилами.
При любом виде подачи воды в частный дом необходимо составить схему подключения для определения количества требуемого материала и инструмента.nt goes here
Для этого необходимо сделать следующее:
- определится с местоположением точек потребления воды (смесители, душевая кабина, унитаз, стиральная машина, бойлер и т. д.);
- в масштабе и с размерами начертить разводку водоснабжения и канализационных стоков (с учетом всех разветвлений, запорных кранов и т. д.);
- определиться со схемой внутренней прокладки труб, выбирается в зависимости от количества жильцов и от площади здания.

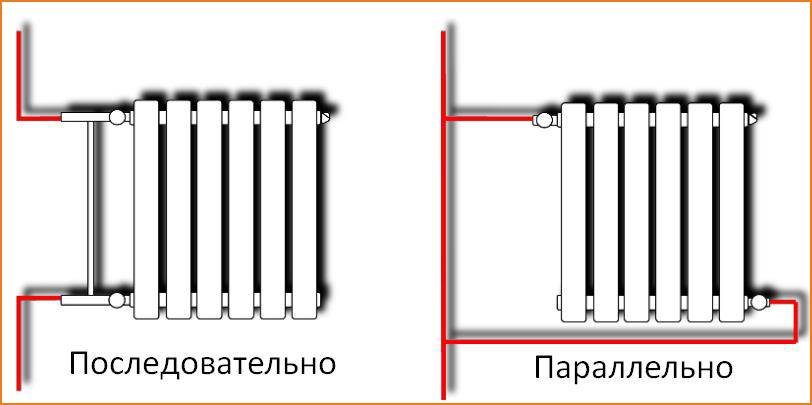

Прокладка труб внутри зданий выполняется по одной из двух схем:
- Последовательное подключение всех точек потребления
- Параллельное (коллекторное) подключение точек забора воды.
Последовательное
Особенности и преимущества такой разводки:
- Предназначена для небольших домов с 1 – 2 жильцами.
- От начала ввода прокладывается одна труба до всех точек потребления
- Подключение происходит друг за другом через тройники и запорные краны.
- Недостаток. При одновременном использовании нескольких смесителей, в самой удаленной точке давление воды падает в 2 – 3 раза.
Коллекторное
Преимущества и принцип разводки при коллекторном подключении
- От входного устройства распределения воды прокладываются трубы до каждого сантехнической точки потребления.
- Давление в водопроводных линиях практически максимальное, независимо от длины водопроводных трасс, площади и этажности дома, и одновременно задействованных устройств забора воды.
- Пользователь может включить в систему дополнительный узел потребления (бытовая техника или кран).
Пожалуй, единственным недостатком такой системы является высокая стоимость. Более высокая цена работ по монтажу и высокий расход материалов. Но в процессе эксплуатации все преимущества перекроют недостаток.
Выбор труб для внутренней канализации
Строительными нормами допускаются следующие категории труб:
- Чугунные. Традиционное (до недавнего времени) решение. Изделия из чугуна прочные, стойкие к коррозии и долговечные. Недостатком является вес и шероховатость внутренней поверхности. Последнее качество способствует образованию отложений и появлению засоров. Трубы идеальны для закладки в грунт.
- Пластиковые. Они легче и дешевле чугунных аналогов, обладают гладкой поверхностью, но менее долговечны. Трубы для внутридомовой разводки имеют серый цвет; предназначенные для внешнего использования выполнены из оранжевого пластика. К наиболее популярным вариантам относят:
- Трубы из ПВХ
(поливинилхлорид). Морозостойкие и износостойкие, главный недостаток – высокая твердость. Они размягчаются от высокой температуры и в основном применяются в наружных работах. - Трубы из ПП
(полипропилен). Эластичные, легкие и износостойкие. Ценятся благодаря термостойкости (размягчаются лишь при 140 C°), поэтому идеально подходят для внутреннего использования.
Пластиковые трубы для внутреннего и внешнего контураИсточник cyberportal.ru
Менее распространены керамические и асбестоцементные аналоги.
На практике монтаж канализации в частном доме в большинстве случаев проводится с использованием изделий из полимерных материалов (пластиковых). Выбор обуславливается отсутствием коррозии (пластик устойчив к агрессивной среде стоков), и легким монтажом конструкций.
Виды садового акведука
Существует два способа прокладки трубопровода на даче — летний и сезонный (капитальный). Каждый из них имеет свои достоинства и недостатки.
Летний вариант
Метод наземного монтажа водопроводной системы на дачных участках используют для организации полива овощных грядок, ягодных кустарников, плодовых деревьев. Наземное водоснабжение применяют для подвода к бане, летней кухне, садовому домику.
Сезонная водопроводная система представляет собой наземный контур с затяжными фитингами в месте разветвления. Если участок используется исключительно в теплый период, разумно прокладывать трубы на поверхности. Такую систему легко разобрать на зимний период, чтобы предотвратить кражу материалов в межсезонье.
Если полностью разобрать систему не представляется возможным, что бы избежать порчи труб в морозы, необходимо полностью слить воду и продуть водопровод при помощи компрессора.
Главное удобство сезонного водопровода из полиэтилена — его мобильность. По необходимости, конфигурацию можно изменить за 10-15 минут. Достаточно добавить или убрать несколько метров трубы или пустить её в другом направлении.
Система полива
Летняя схема
Временный летний водопровод на даче из труб ПНД своими руками собирают и разбирают по принципу детского конструктора.
Типовая схема дачного водопровода
Схему сети составляют с привязкой к подробному плану участка. На чертеже отмечают расположение зеленых насаждений, точки забора воды, домика, душа, умывальника. Чтобы избежать порчи коммуникаций сельхозинвентарем, летний водопровод укладывают на специальные подставки-опоры.
Важно! Трубы прокладывают с уклоном в сторону точки водозабора. В нижней точке системы предусматривают установку сливного клапана.
Капитальная система
Если участок обустроен капитально и используется круглый год, разумно потратить время и средства на установку капитальной системы водопровода. Принцип подключения элементов в этом случае не меняется. Разница заключается в дополнительной установке компрессорного оборудования и закрытом способе расположения. Для обустройства постоянного водопровода коммуникации укладывают в траншеи ниже глубины промерзания грунта.
Ввод ПНД трубы в дом
Утепление
Глубина промерзания грунта в различных регионах РФ существенно отличается. Чтобы избежать разрыва коммуникаций в момент внезапных скачков температуры, рекомендуется их утеплить.
Для утепления капитального водопровода из ПНД на дачном участке используют такие материалы:
- Базальтовые утеплители в виде готовых цилиндрических модулей.
- Стекловолоконное полотно в рулонах. Потребуется докупить рубероид для защиты теплого слоя от намокания.
- Пенополистерол. Многоразовые складные модули из двух половинок, которые используют многократно, монтируют просто и быстро.
На заметку! Вода под высоким давлением не замерзает. Если в системе установлен ресивер, необходимости в дополнительной теплоизоляции водопровода нет.
В капитальном строительстве, при закладке трубопровода на незначительную глубину, параллельно системе прокладывают греющий кабель и подключают его к заземленному источнику электроэнергии.
Как выбрать?
Производители предлагают несколько видов полиэтиленовых труб на выбор. В первую очередь изделия различают по типу транспортируемой среды.
Для производства газовых труб используют специальные присадки, которые меняют состав воды. Газовые трубы с желтой маркировкой использовать для водопроводной системы категорически запрещено!
Для сборки трубопровода подземным способом используют два типа полиэтилена:
- ПНД ПЭ 100, изготавливают согласно ГОСТ 18599-2001. Диаметр изделий — 20 до 1200 мм. Такие трубы делают черными с продольной синей полоской по всей длине.
- ПНД ПЭ PROSAFE , производят согласно ГОСТ 18599-2001, ТУ 2248-012-54432486-2013, PAS 1075. Такие трубы имеют дополнительную минеральную защитную оболочку, толщиной 2 мм.
Для основной магистрали выбирают заготовки, диаметром 40 мм. Для второстепенной — 20 мм или 25 мм.
Выбор конструкции выгребной ямы с учетом схемы канализации в частном доме
Простейшая конструкция без отстойников выглядит как скрытая под землей бетонированная емкость с несколькими дополнениями:
- вентиляционной трубой;
- указателем уровня стоков;
- люка с крышкой. Он используется в том числе для откачки содержимого. В люке может быть установлен насос для канализации, хотя чаще используются насосы ассенизаторских машин.
Чуть более «продвинутый» вариант – септик с гравийным дном. Он приемлем только для тех случаев, когда в слив попадают исключительно органические отходы, без бытовой химии. Тогда естественная фильтрация обеспечивает приемлемый уровень очистки стоков для их безопасного сброса в грунт.
Монтаж канализации в частном доме по двум выше описанным вариантам – простейший и не требует особых затрат.
Немного более сложен вариант с двумя колодцами. Первый – с дном – обеспечивает первичный отстой сливных вод, на его дне постепенно скапливаются твердые отходы, которые надо необходимо выкачивать. После первичного осветления стоки попадают во второй колодец – без дна – откуда через гравийную (гравийно-песчаную) подушку они просачиваются в грунт уже обезвреженными.
Интересно, что при подъеме грунтовых вод уровень второго колодца значительно повышается, что приводит к забросу верхней части его содержимого обратно в первый колодец. С учетом этой особенности объем колодцев рассчитывается со значительным (не менее 30%) запасом по отношению к нормативному. Возможно также не двойная, а тройная фильтрация.
Если устройство канализации в частном доме предполагает активное использование бытовой химии, а также соблюдение норм экологической безопасности, более рационально выполнять разводку канализации через системы многоуровневой очистки.
Ее особенностью является многокамерный септик или несколько установленных друг за другом септиков.
Очистные системы с несколькими уровнями бывают разных типов. Один из популярных вариантов представляет собой два этапа фильтрации – предварительной и с использованием аэробных бактерий.
Для обеспечения нормальной работы канализации в каркасном доме или здании любого другого типа обязательна качественная вентиляция канализации.
Обычно вентиляционный стояк выводится через крышу, при этом соблюдаются нормы на заданную высоту трубы и ее диаметр.
Технология прокладки труб
Подготовка траншеи
Определившись с материалом, ознакомьтесь с тем, как правильно проложить канализационные трубы. Монтаж наружной канализации начинается с подготовки траншеи, которую можно вырыть вручную лопатой, либо прибегнуть к помощи экскаватора.
Глубина борозд зависит от глубины промерзания грунта в конкретной местности. Согласно СНиП П-Г.3-62 глубина укладки канализационных труб на 0,5 м меньше показателя отметки промерзания почвы и составляет примерно:
- 3 ÷ 3,5 м – в северных регионах РФ;
- 2,5 ÷ 3 – в средней полосе;
- 1,25 ÷ 2 – на Черноморском побережье.
Указанные цифры не являются категоричными и могут варьироваться в определенных пределах в зависимости от особенностей местности и уровня грунтовых вод. Однако прокладка канализационных труб в земле должна производиться минимум на расстоянии 0,5 м от поверхности.
Траншея имеет свои особенности:
- Дно траншеи выравнивается, создается необходимый уклон, как правило, это 1-2 см на каждый погонный метр трубопровода.
- После выравнивания дна необходимо тщательно утрамбовать грунт и организовать подушку из гравия или песка высотой 10-15 см.
- Песчаная или гравийная подушка должна быть уплотнена на участке, находящемся за 2 м до смотрового колодца, и в месте соединения трубопровода с входной трубой.
- Там, где в канализационной системе будут располагаться раструбы, следует сформировать приямки.
Монтаж трубопровода
Далее следует непосредственно монтаж трубопровода. Начинать прокладывание лучше от фундамента здания.
Технология укладки канализационных труб выглядит так:
- Трубы укладываются раструбом вниз в подготовленные траншеи.
- Для соединения двух труб между собой раструб одной и гладкий конец другой очищаются от загрязнений.
- Места соединения смазываются специальными составами.
- Труба вставляется до упора в раструб.
- Аналогичным образом должны быть совмещены все элементы трубопровода
Если в фундаменте дома есть вывод, раструб внешней канализации подводится к нему, если он не предусмотрен, то нужно сделать отверстие. С этой задачей идеально справятся алмазные сверла.
Для устройства поворота используются отводы – 15, 30, или 450. При длине канализационного трубопровода более 15 м на таких участках устанавливается ревизия.
Засыпка траншеи
После укладки труб проверяется угол уклона. Если все сделано правильно, траншею можно засыпать. Для засыпки разрешено использовать почву, образовавшуюся при выкапывании борозд, но в этом случае необходимо удалить из нее крупные камни и разбить плотные глыбы грунта.
Траншея постепенно засыпается на высоту 0,3 м, слоями по 5 см. Каждый слой хорошо трамбуется по бокам от трубы, место над самой трубой уплотнять запрещено.
Как разработать схему водопровода
Чтобы все в итоге получилось правильно, перед монтажом водопровода необходимо тщательно проработать схему его укладки на улице и разводки в коттедже. Если данный проект будет сделан грамотно, то это позволит избежать множества проблем при монтажных работах и последующей эксплуатации собранной системы подачи воды.
Схема водоснабжения частного дома
При разработке подобной схемы водопровода просчитывается:
- количество точек водоподачи в доме;
- необходимость и число коллекторов;
- мощность насосов и емкость водонагревателя;
- размеры труб;
- характеристики запорной арматуры.
Плюс выбирается вариант разводки труб (коллекторная либо последовательная) и места размещения всех элементов водопровода в частном доме. Ту же электропроводку в квартире или систему вентиляции смонтировать на первый взгляд легче. Однако свои нюансы есть и там, и там. И при малейших ошибках проблем во всех случаях будет немало.
Без документов провести воду в частный дом не получится
Чтоб провести воду в личное домовладение, придется побегать по инстанциям, чтоб обеспечить себе разрешительную документацию на всех этапах. Без этого вода в частный дом от центрального водопровода потечет незаконно, а за самоуправство придется платить неподъемный штраф, да еще и демонтировать свою самодеятельность за собственный счет.
Все серьезно, вам необходимо:
- выполнить исследования и получить результаты;
- составить технические документы;
- получить одобрение их в соответствующих учреждениях.
Не надо «косячить» с оформлением бумаг — нужно делать все вовремя и в правильной последовательности, иначе «начинай сначала».
Обращение в местную геодезическую службу
Обязательно возьмите с собой документацию, подтверждающую ваши права на пользование данным земельным участком.
Сотрудники геодезической службы в течение 10 дней должны провести топографическую съемку местности, где расположено ваше домовладение, и составят экспликацию участка (по-другому ее называют ситуационный план). На экспликацию будут нанесены значимые объекты, включая ваше домовладение, и сеть инженерных коммуникаций с обозначением расстояний. По ситуационному плану будет понятно, как оптимальным образом провести к вам воду.
Если вы ранее уже пользовались услугами этой службы и экспликация составлялась, проверьте дату: если с момента ее составления прошло более 1 года, она недействительна и нужно составлять ее заново.
Как получить ТУ
ТУ — это технические условия. Чтоб получить их на подключение к центральному водоснабжению, вам следует обращаться в структуру, по чьему разрешению вы строили дом. Оттуда вас направят в водоканал. Туда вы и подадите свой пакет документации. В него входят:
- заявление (в 2-х экземплярах);
- документы, подтверждающие право владения домом (участком);
- удостоверение вашей личности (паспорт);
- баланс водопотребления (он должен быть подготовлен проектировщиками);
- разрешение на строительство (в виде 2-х копий);
- ситуационный план (7 копий).
Через 2 недели вам предоставят ТУ, где будут указаны дата подключения и разрешенная вам нагрузка на централизованную систему водоснабжения (а кто предоставил — тот и подключать обязан).
Заказ проекта водопровода
После получения ТУ наступает пора заказа проекта вашего будущего водопровода. Иначе будет нельзя заключить договор с водоканалом.
Исходя из ТУ, для реализации проекта подойдет каждая квалифицированная организация, но утверждение возможно только в местном водоканале. Подключение выполняется соответственно проекту.
Также необходимо согласование проекта с теми, кто поставляет вам электроэнергию, газоснабжение и телефонию (их коммуникации также подведены к вам, и новая может помешать их работе). «Последнюю точку» в утверждении проекта поставят в комитете по архитектуре.
Прокладываем водопровод сами или поручаем специальной организации
Помните, что по правилам «централизованные» водопроводные работы за границами ваших владений выполняются организацией с лицензией на эту деятельность. Ирония, но такие организации сознают собственную значимость и незаменимость — и озвучивают такую цену за услуги, что люди предпочитают заплатить штраф (значительно меньший по сумме), сделав все работы самостоятельно.
Финансовые затраты на ввод водопровода складываются из оплаты:
- материалов;
- арматуры для сбора;
- услуг монтажной бригады.
Минимизировать расходы можно, выполнив все работы самостоятельно.
Договор с водоканалом
Далее демонстрируем документы местному водоканалу и заключаем с ним договор. Он, со своей стороны, готовит инфраструктуру вашего домовладения к работам и осуществляет подключение к системе водоснабжения, с вашей стороны требуется оплата услуг.
Ошибки, связанные с подключением сифонов
Подключение любого сантехнического прибора к канализации осуществляется через сифоны, имеющие вид буквы U. Такая изогнутая форма позволяет воде постоянно находиться в нем. Она образует гидробарьер и не дает запаху проникать в помещение. Однако эта система перестает работать при совершении некоторых ошибок. Главная ошибка – отсутствие вентиляции. В этом случае вакуум просто высасывает воду из сифона, позволяя запахам свободно гулять по дому. Другая причина появления неприятного запаха – банальное испарение воды из сифона. Это происходит при редком использовании прибора. Нужно просто затыкать тряпкой редкоиспользуемое устройство.
Внешний вид канализационного сифона
Схема дачного водопровода из ПНД
Устанавливаются водопроводные системы на садово-дачном участке двумя способами:
- Открытым.
- Закрытым.
Открытый способ более подходит для сооружения сезонных водопроводных систем, применяемых для поливки растений. После окончания дачного сезона такой трубопровод можно легко разобрать, убрав трубы на хранение до следующей весны. Закрытый вариант используется при монтаже капитальных водопроводных сетей, и подразумевает размещение труб в специально вырытых траншеях.
Сезонный водопровод
Сезонные водопроводные системы используются на дачных участках для полива насаждений — грядок, кустарников, плодовых деревьев. Также он может применяться для водоснабжения дачного домика и надворных построек, например, бани, летней кухни и гаража. В случае использования участка только в тёплое время года, целесообразно монтировать летний водопровод на даче из ПНД-труб открытым способом.
Среди неоспоримых преимуществ открытого варианта — высокая скорость его монтажа. При помощи специальных фитингов, которые продаются в любом строительном супермаркете, можно быстро соединить полиэтиленовые трубы в водопроводную систему необходимой вам конфигурации. Пластиковые трубы могут лежать прямо на земле, без обустройства опор-возвышений, необходимых при монтаже открытого металлического трубопровода. Это связано с устойчивостью ПНД к воздействию сырости.
Среди плюсов такого сезонного водопровода — его мобильность. Осенью трубопровод, во избежание хищения труб, можно разобрать и убрать на хранение. При необходимости можно быстро изменить параметры водопроводной сети, удлинив или укоротив её, сменив конфигурацию. Скорость монтажа — ещё один довод в пользу открытого способа прокладки труб. При этом не требуется производить на участке земляные работы, отнимающие много времени и сил, а также оставляющие после себя разворошенные грудки и садовые дорожки.
Недостаток у открытого трубопровода один: его уязвимость для внешних механических воздействий. Несмотря на достаточно большую прочность ПНД-труб и соединительных фитингов, всё же имеется вероятность их случайного повреждения садовой техникой или инструментарием — мотокультиватором, мотыгой, лопатой. Также потребуется разбирать пластиковые трубопроводы во время проведения весеннего пала сухой травы. Огонь способен не только повредить, но и полностью уничтожить лежащую на земле полиэтиленовую конструкцию.
Капитальная водопроводная система
Если участок используется не только в дачный сезон, но и в зимнее время, есть резон создать капитальную водопроводную систему из ПНД. Собственно монтаж труб в данном случае ничем не отличается от сборки открытого трубопровода. ПНД-трубы соединяются при помощи тех же пластиковых соединительных фитингов и доборных элементов.
Вся разница здесь заключается в закрытом способе расположения труб. Перед монтажом на участке выкапываются траншеи, в соответствии с конфигурацией будущей водопроводной сети. Во избежание заморозки труб с водой в зимнее время, их следует прокладывать ниже глубины промерзания грунта. В нижеприведенной таблице даны ориентировочные данные промерзания почвы для разных городов:
Как видим, во многих городах глубина промерзания грунта достигает 2-х метров. Однако, копать траншеи глубиной в два метра не всегда бывает целесообразно и возможно. В такой ситуации рекомендуется воспользоваться при укладке труб греющим электрическим кабелем, который можно сегодня приобрести во многих магазинах сантехники.
Внутренний водопровод
Сложность разводки воды по дому связана с количеством потребителей (кранов и смесителей) и местом их расположения. Поэтому в первую очередь необходимо разработать схему. Это наиважнейший этап в процессе проведения монтажных работ, которым пренебрегать не стоит. Ничего сложно в составлении схемы нет. Надо просто вооружиться рулеткой и измерить расстояния от потребителей до мест подключения каждого прибора.
Все это перенести на бумагу с учетом размеров и конфигурации прокладки труб. Схема точно покажет, какое количество труб и фитингов надо будет использовать в монтажном процессе, где произойдет отклонение от прямолинейной разводки, где будут установлены проходы через несущие и ненесущие элементы здания. И чем больше помещений задействованы в водопроводной системе, тем сложнее будет схема.
Одна из схем водопроводной разводки
Установка водопровода из ПНД
Трубы из полимерных материалов сегодня выступают в качестве успешных конкурентов металлическим и асбоцементным изделиям, всё шире применяясь для прокладки водопроводных систем. Это обусловлено широким ассортиментом пластиковых труб, изготовляемых из различных полимеров с разными техническими характеристиками. В результате всегда имеется возможность выбора исходного материала для монтажа трубопровода, в соответствии с предъявляемыми к нему эксплуатационно-техническими требованиями.
Одним из наиболее распространённых полимеров, применяемых для производства пластиковых труб, является ПНД — полиэтилен низкого давления.
Технология производства ПНД-труб такова:
- Расплав полиэтилена выдавливается через матрицу необходимого размера.
- Процесс полимеризации в данном случае происходит при атмосферном давлении, в отличие от полиэтилена высокого давления.
- После застывания полиэтиленовой заготовки, они нарезаются на отрезки стандартной длины, либо сворачиваются в бухты.
- Производится маркировка изделий, в соответствии с их техническими характеристиками, и трубы отправляются в продажу.
Трубы из ПНД, бывают нескольких видов
- Лёгкие, рассчитанные на рабочее давление не более 2,5 атмосфер. Маркируются буквой «Л».
- Средне-лёгкие, маркируются «СЛ» и выдерживают давление до 4 атм.
- Средние, маркировка «С», рабочее давление до 8 атм.
- Тяжёлые — «Т», способные выдержать до 10 атмосфер.
При покупке следует обращать внимание на маркировку, выбирая материал для водопроводной сети в зависимости от предполагаемого рабочего давления внутри системы. Смонтировать водопровод из ПНД на даче своими руками не представляет особых затруднений благодаря технологичности сборки
Соединяются между собой ПНД-трубы при помощи специальных фитингов и доборных элементов — тройников, уголков и т.д.
Для дачного водопровода рекомендуется применять трубы из полиэтилена марки 80 или 100. Они отлично подойдут для подачи холодной воды, обладая устойчивостью к воздействию солнечного ультрафиолетового излучения и коррозийному воздействию жидкости. Основная водопроводная ветка делается обычно из трубы диаметром 32-40мм, а отводы от неё — из 20-25-й трубы.
Проектирование канализационной и водопроводной сети в доме
До того, как приступить к составлению проекта, нужно выполнить подготовительную работу:
- Прежде всего, определяют источник, из которого будет поступать в дом вода. Если в населенном пункте отсутствует центральное водоснабжение, нужно выбрать один из вариантов: глубинная скважина, колодец, родники и т.д.
- Производят геологические исследования для составления инженерно-топографического плана участка с целью выяснения типа грунта на местности и глубины залегания грунтовых вод. Поэтому канализация при высоком уровне грунтовых вод будет спроектирована по совсем другой схеме.
- Определяют, какой объем воды нужно подать в дом и отвести из него в течение суток. Этот параметр имеет непосредственное отношение к выбору оборудования, которое нужно приобрести.
- Принимают решение относительно типа очистного сооружения, которое будет установлено на участке. При этом учитывают расстояние между водопроводом и канализацией согласно санитарным нормам. Большинство владельцев домов отдают предпочтение монтажу септиков, изготовленных в заводских условиях. Но в ряде случаев, например, при высоком уровне залегания грунтовых вод установка септика бывает невозможна. В этом случае ставят ЛОС или обустраивают накопительный резервуар.
Выбор материала для внутренней и внешней системы
Раньше все водоснабжение из колодца осуществлялось по металлическим трубам и было достаточно дорогостоящим и в монтаже, и в ремонте. Но теперь современные технологии позволяют выбрать такие материалы:
- Полипропилен. Изделия из пропилена бывают разного диаметра, длины и толщины стенки. Если говорить о трубопроводе, то здесь подойдет армированная стекловолокном. Чаще всего ее используют внутри здания, но и для прокладки в земле от колодца до стен дома тоже можно проложить сеть из пропилена. Особенность материала заключается в отличной сопротивляемости к внешним агрессивным условиям. Полипропилен устойчив к коррозии и не поддаётся гниению. Даже если водопровод замерзнет, труба останется целой и ее не разорвет, как металлическую. Однако есть и существенный минус в монтаже на улице. Дело в том, что пропилен стыкуется при помощи муфтовых соединений, поэтому внутри происходит заужение после пайки, именно в этих местах чаще всего происходит замерзание. Решение проблемы есть – обеспечить хорошую теплоизоляцию и закопать ее глубже в землю. Диаметр, подходящий к дому, составляет 32 мм, а вот внутри можно использовать и 25 мм или даже 20 мм.
- Металлопластик. Не самый лучший вариант. Подходит только внутри здания. За счет своей хрупкости и ненадежности профессионалы не часто используют данный материал. Плюс металлопластика в простоте и легкости монтажа. Не нужны специальные инструменты или знания, все собирается на железные фитинги. Диаметр несколько отличается от того же пропилена, начинается размер от 15 мм до 100 мм. Длина 3-метровой трубы до 32 мм. И 4-метровой от 40 до 100 мм.
- Труба ПВХ выполнена из полимерных соединений, которые широко используются не только при водоотведении и канализации, а также для водоснабжения малого давления. Изделие имеет вид гладкой цилиндрической формы длиной от одного до шести метров. На одном конце имеется раструб с резиновым уплотнением, а с другой «холостой» конец с фаской для лучшего соединения с резинкой. Такая схема подойдет при укладке ее под землей по наружному участку водопровода. Существует несколько обязательных условий монтажа ПВХ. Во-первых, основание, на которое ляжет труба должно быть ровное и утрамбованное, к тому же обсыпано песком. Во-вторых, соединение трубопровода должно происходить последовательно, нельзя допускать обратных или другими словами встречных стыков. В-третьих, после монтажа производится обратная засыпка траншеи защитным слоем песка. ПВХ изготавливают диаметрами 40, 50, 100 мм. Длина в данном случае бывает разная от 30 см (50, 100, 150) до 300 см.
- ПНД-труба. Это применение новых технологий в сфере подведения воды. ПНД достаточно прочный, но в то же время и мягкий материал. Производители закладывают очень долгие сроки гарантии. Выпускаются они скрученные в бухты по 20 и более метров. Диаметры тоже бывают разные – от 32 мм до 76 мм. Размеры, которые подойдут для водопровода. Соединяются они при помощи специальных полиэтиленовых фитингов путем прижимания гайки. ПНД-труба лучше всего подойдет, чтобы подвести воду к дому по улице. Ее можно и закопать в землю, и проложить по поверхности. Изделие доставляется в бухте, ее нужно будет просто размотать и соединить к насосу или опустить прямиком в шахту, если насос стоит в доме. Таким образом, снаружи остается только одно соединение.
Водопровод круглогодичного использования
Чаще всего воду из колодца подают с помощью погружного насоса. Мощность насоса выбирают в зависимости от глубины колодца. Для глубины 10 м подойдет «водолей» или «ручеек». Для водозабора из скважины понадобится гораздо более мощный насос.
При устройстве круглогодичного водопровода на даче, насос подключают к источнику напряжения, а кабель и водопровод прокладывают совместно в едином кожухе, собранном из пластиковых канализационных труб. Кожух служит для защиты водопровода от механических повреждений и перемерзания.
Глубина траншеи для укладки водопровода должна быть ниже уровня промерзания грунта. Выкопать такую траншею – дело трудоемкое, Облегчить задачу можно, выкопав траншею на глубину 60 см, а поверх трубы засыпать слой утеплителя толщиной 20-30 см. В качестве утеплителя используют достаточно прочные материалы с низким влагопоглощением: пенопластовая крошка, полиэтилен, печной шлак, керамзит.
Возле колодца выкапывают приямок 70х70 см и глубиной 1 м. Приямок служит, чтобы подключить насос к водопроводу, и в случае необходимости быстро отсоединить и извлечь насос. Стенки приямка обкладывают кирпичом или укрепляют досками с антисептической пропиткой. Дно заливают бетонным раствором или засыпают щебнем и уплотняют. В приямок выводят и закрепляют водопроводную трубу с «ершом» для шланга, подсоединенного к насосу, а также электрический кабель.
Чтобы вода в шланге насоса не замерзла, приямок утепляют. В нижней части водопровода делают небольшое сливное отверстие диаметром около 1 мм, благодаря которому вода в водопроводе медленно вытекает в приямок и не замерзает зимой.
Недостаток такой схемы — постоянная влажность в приямке и незначительная потеря воды.
Для безопасного включения и выключения насоса устанавливают влагозащищенную розетку или используют герметичный контактный разъем.
В условиях улицы чаще всего ставят обычные краны с кранбуксами, а еще лучше бронзовые или чугунные задвижки. Шаровые краны использовать нежелательно, под действием атмосферных осадков и температурных колебаний они быстро выходят из строя.
Наиболее сложным узлом круглогодичного водопровода является водоразборный узел «фонтал», расположенный в неотапливаемом помещении. Чаще всего для таких целей применяют специальные устройства — водоразборные колонки. Существенным недостатком колонки считается высокая стоимость оборудования и трудоемкость монтажа.
Использование скважины или колодца
Как видно из всего вышесказанного, сложного в устройстве систем водопровода в частном жилище ничего нет. Самые большие трудности возникают на этапе обустройства колодца или скважины.
Схема водоснабжения из скважины
Вообще, изначально стоит вопрос выбора — брать воду для частного дома из колодца или скважины. Конечно, колодец рыть гораздо легче, так как его глубина редко достигает даже 10 метров. А вот глубина скважины иногда доходит и до 30.
Однако вода из колодца достаточно загрязнена, поэтому водопровод в обязательном порядке должен содержать сразу несколько фильтров – грубой и тонкой очистки.
Скважина же потребует приобретения более дорогого погружного насоса.
В общем случае водопровод в частном доме из скважины будет выглядеть так:
- Погружной насос;
- Переходник (ниппель);
- Обратный клапан, который служит для предотвращения попадания воды обратно;
- Труба;
- Запорная арматура;
- Фильтр;
- Пятерник, к которому подключается автоматика, например, реле давления, и манометр;
- Гидроаккумулятор.
Надо сказать, что водоснабжение из скважины или колодца в частном доме обязательно должно быть устроено с использованием гидроаккумулятора.
