Шаблон для сверления отверстий под прямым углом
Как и обещали, рассказываем об изготовлении шаблона из простой доски. Длина здесь значения не имеет. Основная задача – чтобы на ней уместилось несколько отверстий на расстоянии 5 см одно от другого. Оптимальной толщина здесь будет 30–40 мм. При помощи угольника необходимо отметить вдоль доски по центру 4–6 точек. Это действие следует повторить и с обратной стороны. Здесь важна предельная точность. Отмеченные точки должны быть расположены идеально одна против другой. Далее следует взять обычную дрель или шуруповёрт с подходящим по размеру сверлом. Задача такова: нужно постараться просверлить доску по всем точкам как можно ровнее.
Необходимо постараться просверлить каждое из отверстий максимально перпендикулярно
После того как отверстия просверлены, их необходимо сверить с разметкой. То отверстие, которое совпало по меткам и будет служить эталонным, по нему можно делать перпендикулярные отверстия в любых поверхностях. Подобный шаблон можно изготовить и для углов сверления других градусов. В этом случае придётся высчитывать смещение меток на обратной стороне доски.
Особенности конструкции и виды
Кондуктор, по сути, – это шаблон для сверления отверстий, позволяющий выполнить их максимально точно. Используют его и для создания отверстий, ось которых располагается перпендикулярно поверхности детали, и для сверления под углом.
Благодаря своей универсальности и простоте кондукторы для сверления отверстий активно применяются в различных сферах. В частности, в машиностроительной отрасли с их помощью уже давно и успешно выполняют сверление отверстий в заготовках различной конфигурации и изготовленных из разных материалов. Нельзя работать без кондуктора и в мебельном производстве, где такое приспособление активно используется при сборке мебели, установке на нее фурнитуры и выполнении целого ряда других технологических операций. Строительство – еще одна сфера, где кондукторы находят широкое применение. С их помощью, в частности, выполняют бурение отверстий в строительных конструкциях. Кондукторы также необходимы для сверления труб и решения других задач.
Даже простое приспособление в виде планки с упором намного облегчает и ускоряет процесс изготовления однотипных отверстий
В качестве мебельного кондуктора чаще всего применяются накладные модели, изготовленные из легких материалов, чтобы было удобнее ими манипулировать. Можно приобрести такие приспособления в заводском исполнении или изготовить мебельный кондуктор своими руками. Квалифицированные специалисты-мебельщики могут и не использовать кондуктор, чтобы качественно и точно просверлить отверстие в элементах мебельной конструкции, но для этого они должны обладать большим опытом работы в своей области.
Наиболее значимое преимущество кондуктора заключается в том, что с его помощью качественное и точное сверление как перпендикулярного к поверхности детали, так и наклонного отверстия может выполнить даже человек, не обладающий высокой квалификацией. Использование кондукторов исключает необходимость сложных предварительных расчетов и разметки мест расположения будущих отверстий, что снижает трудоемкость сборки мебельной конструкции и позволяет выполнить такую работу за более короткий промежуток времени. Даже начинающий специалист может разобраться в применении кондуктора для сверления под шканты и для решения других технологических задач.
Накладной кондуктор с револьверной головкой подходит для сверловки типовых отверстий под шканты любого размера
Прежде чем приобрести или изготовить свой самодельный кондуктор, определите, для решения каких задач необходимо его использовать, и на основе этих данных выберите его тип и конструктивное исполнение.
Накладные
Эти кондукторы называются так потому, что их накладывают на обрабатываемую деталь и закрепляют на ней либо просто фиксируют руками. Посредством кондукторов данного типа, в частности, выполняют сверление отверстий в ДСП, плитах МДФ и в других плоских деталях.
Поворотные
Такие шаблоны можно использовать для того, чтобы выполнять отверстия на деталях цилиндрической формы. Кондукторы данного типа оснащаются вертикальными и горизонтальными осями поворота, что дает возможность выполнять с их помощью отверстия под различными углами.
Универсальные
Это приспособления, которые особенно актуальны для маленьких серийных производств, где важна возможность быстрой переналадки используемого оборудования. Кондуктор данного типа как раз и наделен такими функциями.
Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю
Опрокидываемые
Данные приспособления для сверления отверстий требуются в тех случаях, когда такую технологическую операцию приходится выполнять в нескольких плоскостях.
Скользящие и закрепляемые
Скользящий кондуктор в полном соответствии со своим названием не требует закрепления: его просто прикладывают к тому участку поверхности детали, где надо просверлить отверстие. Закрепляемые кондукторные устройства, хотя и являются более удобными, несколько ограничивают свободу действий специалиста, что особенно критично при выполнении сверлильных работ на станках, оснащенных только одним шпинделем.
Конструкционные особенности и назначение инструмента
Планка с набором отверстий позволяет пользоваться сверлом с максимальной точностью. Гильзы кондуктора играют роль направляющих. Они же определяют диаметр сверла.
Чаще всего приспособление имеет прямоугольную форму. Шаблоны размещают линейно, с постепенным увеличением шага отверстий.
Основное различие заключается в расположении оси сверления. Существует два вида кондукторов:
- Отверстие направлено перпендикулярно рабочей плоскости.
- Ось сверления расположена под острым или тупым углом к поверхности.
- Машиностроение. Устройство используют в процессе сборки механизмов и оборудования, к конструкции которых предъявляют повышенные требования к точности. Сборочное производство не может обойтись без кондукторов, которые давно заняли место в качестве одной из разновидностей станочных приспособлений. Некоторые модели позволяют выполнять сверление нескольких отверстий одновременно, что повышает производительность работ.
- Строительство. Кондукторы активно используются для сверления отверстий в элементах металлоконструкций. Кроме того, оборудование применяют для обработки труб. Особенности конструкции позволяют выдержать необходимый угол в процессе проведения работ.
- Деревообработка. Современное сборочное производство мебельной продукции не обходится без кондукторов. С их помощью выполняют отверстия под крепежные элементы. Стружечные плиты, которые являются основным материалом изготовления, не терпят неаккуратного обращения: сверление под неправильным углом может привести к выбраковке элемента ввиду нарушения сопряжения.
Это далеко не весь перечень отраслей промышленности, в которых точное сверление является востребованным. Любое серийное производство требует унификации основных элементов. Использование шаблонов позволяет выдержать точный диаметр и угол наклона отверстий.
В быту кондукторы используют в процессе проведения ремонтных работ. Многие процедуры требуют высверливания отверстий. Прибор пригодится там, где к точности предъявляют повышенные требования.
Для сверловки труб и деталей цилиндрической формы
В современной мебели используются не только ДСП, ДВП, МДФ и дерево. В качестве дополнительных элементов могут применяться стальные трубы различного диаметра. Покрытые хромом или из нержавеющей стали, они отлично дополняют общий мебельный ансамбль.
Очень сложно просверлить сферическую поверхность — сверло так и норовит соскользнуть в сторону. Да и разметить не так-то просто, когда отверстий много и они располагаются в несколько рядов.
Для того чтобы из трубы не получился пресловутый дуршлаг, а правильная деталь с точно выполненными отверстиями, понадобится кондуктор — это идеальное решение в создавшейся ситуации.
Есть кондукторы стальные, выполненные в виде регулируемой струбцины. Эта особенность конструкции позволяет зажимать в них трубы разного диаметра и сверлить в них отверстия с высокой точностью.
Не имея возможности изготовить такое приспособление, можно использовать бросовые материалы, сделав ещё более простое устройство, используя брусок и полоску фанеры. Так, брусок, разрезанный вдоль по диагонали на циркулярной пиле, можно прибить гвоздями или прикрутить саморезами под углом в 90° к фанере. Полученное устройство накладывается сверху на трубу, а полоска фанеры, упираясь в стол или верстак, не даёт нарушиться заданному углу. Заблаговременно просверлённые в бруске отверстия нужного диаметра размещены с учётом необходимых расстояний между будущими отверстиями, что позволит быстро и точно просверлить трубу точно по чертежам.
Описание
Изначально следует отметить, что любой, даже самый простой, мебельный кондуктор значительно облегчает труд. На сегодняшний день такие приспособления для сборки мебели и прочих столярных изделий очень широко используются. Не секрет, что описываемые процессы связаны с разметкой под отверстия, нанесение которой требует существенных временных затрат
Также важно учитывать точность. Это наиболее актуально для сверления отверстий под конфирмат и различные втулки. Рассматриваемые шаблоны позволяют экономить время и сокращать трудоемкость процесса сборки столярных конструкций
Имеется в виду исключение необходимости многократного повторения однотипных действий. По сути, кондуктор – это планка, имеющая отверстия и гильзы определенных размеров. Прикладывая эти приспособления, можно сверлить отверстия заданного размера с четким интервалом между ними. Применение подобных шаблонов имеет следующие явные преимущества:
Рассматриваемые шаблоны позволяют экономить время и сокращать трудоемкость процесса сборки столярных конструкций. Имеется в виду исключение необходимости многократного повторения однотипных действий. По сути, кондуктор – это планка, имеющая отверстия и гильзы определенных размеров. Прикладывая эти приспособления, можно сверлить отверстия заданного размера с четким интервалом между ними. Применение подобных шаблонов имеет следующие явные преимущества:
- максимальная скорость сверления;
- упрощение всего процесса;
- предельная точность выполнения работ.
При сборке мебели мастера используют разные кондукторы, которые могут быть листовыми или же реечными. Последние, как правило, применяют при работе с элементами, длина которых превышает 1 метр. Листовые модели являются оптимальным решением при разметке мелких элементов. Кстати, в продаже можно найти также комбинированные варианты.
Кондукторы изготавливают из разных материалов, в перечень которых входят металл, дерево, пластик, а также ДСП, ДВП и прочее
При этом важно учитывать существование определенных стандартов. Так, отверстия шаблона располагаются от края изделия не более чем на 8 мм, а расстояние между ними должно составлять от 32 мм. Важным конструктивным элементом кондуктора являются его опоры, отвечающие за жесткую фиксацию устройства
Подобные опоры могут быть плоскими, сферическими или же насеченными. Выбор конкретных моделей напрямую зависит от особенностей эксплуатационных условий
Важным конструктивным элементом кондуктора являются его опоры, отвечающие за жесткую фиксацию устройства. Подобные опоры могут быть плоскими, сферическими или же насеченными. Выбор конкретных моделей напрямую зависит от особенностей эксплуатационных условий.
Стоит учесть, что в промышленных условиях при производстве мебельных и прочих столярных конструкций используются профессиональные кондукторы. Одной из их отличительных черт является наличие целого арсенала дополнительных приспособлений, которые существенно упрощают и максимально ускоряют выполнение работ. В таких случаях, как правило, стоимость инструмента не играет ключевую роль. Иначе складывается ситуация с небольшими мастерскими и частниками, специализирующимися на выпуске мебели. Для них финансовая сторона вопроса при приобретении оборудования стоит на лидирующих позициях.
Описание
Наиболее распространённой разновидностью крепёжных изделий для монтажа элементов модульной мебели, сделанной из листов ДСП, МДФ и иных древесно-плитных материалов, считаются конфирматы (евровинты, еврошурупы). Эти крепежи предполагают предварительное высверливание 2-х различных по диаметру отверстий: несквозного отверстия с торца одного соединяемого элемента для резьбы евровинта и сквозного отверстия в пласти (плоскости) другого элемента. Обычным сверлом это сделать почти нереально, потому что отверстие разбивается, и редко когда удаётся создать прямой угол. В связи с этим для подобных работ необходимо иметь инструментарий под названием кондуктор.
Фактически кондуктор является обыкновенным шаблоном с отверстиями необходимого диаметра.
Для комфорта он может быть оборудован регулятором и фиксирующим устройством.
Кондуктор гарантирует необходимое направление режущего инструмента под прямым углом к поверхности, не допускающее возможность ухода в сторону
Это в особенности важно при работе с неширокими составными частями корпусной мебели, такими как торцевые поверхности дверей либо стенок. Без данного устройства довольно непросто выдержать требуемый угол, что может привести к дефекту, поскольку порой незначительное отклонение направления отверстия для крепежа способно сделать невозможной сборку отдельных деталей в цельную конструкцию
Приспособления наделены следующими достоинствами:
- благодаря им есть возможность получать точные отверстия для присадки под конфирматы (евровинты);
- инструментарий не нуждается в разметке под сверло;
- любой предмет мебели будет собран гораздо быстрее;
- можно проделывать конкретное число отверстий без предварительной разметки.
ТОП 10 столярных шаблонов для домашнего мастера с АлиЭкспресс
Добрый день, уважаемые читатели!
Для любого домашнего мастера шаблоны (кондукторы) для сверления могут стать отличным подспорьем в работе. С шаблонами работа идет быстрее, а соединения получаются более точными. Что как следствие ведет к снижению брака. Шаблоны можно изготовить самостоятельно под какое-то конкретное изделие или тип соединения. Что в общем-то и приходится делать для нестандартных изделий. Однако, для типовых соединений или операций вполне можно обойтись готовыми решениями шаблонов заводского изготовления.
пример простейшего самодельного шаблона для разметки под сверление
Вот несколько примеров таких кондукторов, которые доступны к заказу:
1. Шаблон для врезания вкладных петель
Кондуктор предназначен для сверления глухих отверстий под установку вкладных петель. При помощи подобного шаблона можно здорово сэкономить время на этой операции. Особенно актуально при большом объеме работы, например, при изготовлении кухонного гарнитура. В комплект входит все необходимое, в том числе сверло Форстнера 35мм – стандартный размер вкладных мебельных петель. Цена набора около 1600 рублей.
2. Кондуктор для установки ручек
Предназначен для максимально точной установки любых мебельных ручек. В комплект входят два сверла с ограничителями глубины сверления. Цена набора около 3000 рублей.

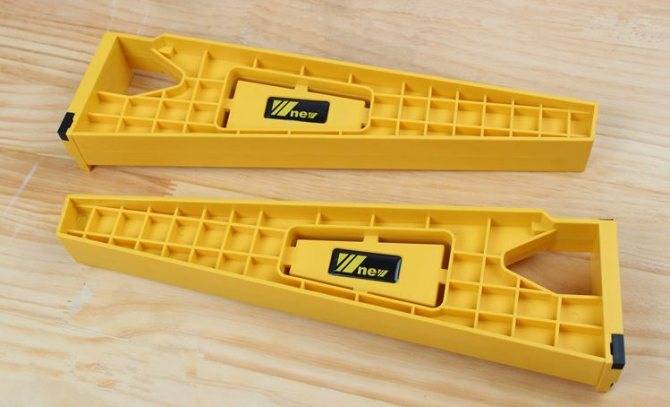

3. Устройство для установки выдвижных ящиков
В комплект входят два приспособления для монтажа направляющих для выдвижных мебельных ящиков: для правой и левой стороны. Цена около 2500 рублей.
4. Кондуктор для сверления под шканты
Это приспособление поможет вам точно сделать отверстия для соединения на шканты или эксцентриковую стяжку (минификс). Таким образом, может быть полезно при работе с мебельным щитом и ЛДСП. Цена набора около 2000 рублей.
5. Кондуктор для сверления
Обладает более широкими возможностями, чем предыдущий вариант. В комплекте сверла 6, 8, 10мм, а также линейка. Цена около 4000 рублей.
6. Кондуктор для соединения саморезами под углом
Данный вид соединения саморезами еще называют «на косой шуруп». Диаметр сверла 9,5мм – подойдет для стандартных саморезов. Цена набора около 2000 рублей.
7. Еще один кондуктор для соединения саморезами под углом
Отличие от предыдущего варианта в том, что при помощи этого шаблона также есть возможность сверлить отверстия под прямым углом. Также он более прост в использовании за счет наличия ручки – не всегда есть необходимость закреплять его струбциной. Сверло также диаметром 9,5мм. Цена набора около 1200 рублей.
8. Вариант шаблона для соединения на косой шуруп с зажимом
Наилучшим образом подойдет для заготовок небольшого размера. Есть возможность быстрой фиксации встроенным зажимом. Цена около 4500 рублей.
9. Самоцентрирующийся шаблон для сверления
Простое приспособление для сверления в торце детали. Под диаметры сверла 6, 8 и 10мм. Сами сверла в комплект не входят. Цена около 3000 рублей.
10. Шаблон для разметки и сверления
Удобный шаблон для разметки и засверливания отверстий. Цена около 1300 рублей.
11. Как бонус – струбцина
Быстрозажимная струбцина такого типа — отличное дополнение к большинству описанных выше шаблонов. Цена около 1000 рублей.
В заключение, напомню, что в сегодняшней реальности АлиЭкспресс не всегда способен гарантировать самую низкую цену на некоторые категории товаров. В частности, цены на некоторые из вышеописанных шаблонов, на мой взгляд, высоковаты. Перед покупкой конкретного кондуктора на АлиЭкспресс не поленитесь проверить цену на него у официального представителя в вашем регионе крупных производителей подобных приспособлений (например, обратитесь к официальным продавцам фирм Kreg или Wolfcraft). Вполне может быть, что вам удастся приобрести необходимый шаблон дешевле, быстрее и с гарантией качества от официального поставщика.
Всем удачи в ремесле!
Читайте новые заметки раньше всех – подписывайтесь на канал в Телеграм!
Общайтесь и задавайте вопросы автору блога !
Разновидности кондукторов для сверления
Существует множество видов кондукторов, которые технически различаются по области применения и способу изготовления. Для производства некоторых требуется специальная техника, другие же вполне просты в создании. В соответствии с этим происходит разделение на следующие модели:
- накладные;
- поворотные;
- скользящие;
- опрокидывающиеся;
- универсальные.
Накладные чаще просто кладут наверх или прикладывают сбоку, прижимая рукой или зажимом. Поворотные используются в первую очередь для неровных поверхностей, труб: они имеют особую конструкцию и три оси направления. Скользящие имеют несколько планок для отверстий различных диаметров, они не закрепляются на самом материале, а свободно перемещаются по нему мастером.
Для простоты и удобства применяются перенастраиваемые кондукторы или опрокидывающиеся, позволяющие сверлить одновременно в двух и более плоскостях. К примеру, для резьбы в перпендикулярных плоскостях одну часть кондуктора прикрепляют втулками или болтами, таким образом, чтобы плоскость, которую сверлят, при кантовке оставалась неподвижной.
Универсальные, они же складчатые кондукторы, используются всё чаще для серийного, промышленного производства, особенно если дело касается мелких деталей. Их преимуществом является настраиваемость, быстродействие пневматических и ручных зажимов, позволяющих максимально быстро обработать большее число изделий. В том числе их же используют для создания втулок.
Кондуктор инвентарный металлический что это такое
При монтаже стальных и железобетонных конструкций используют приспособления, позволяющие временно удерживать установленный на место элемент и регулировать его положение при выверке и приведении в проектное положение.
Одиночные приспособления предназначены для удержания одного элемента, групповые — одного элемента или нескольких. Комплекты таких приспособлений называют монтажной оснасткой.
Применяют в основном два вида монтажной оснастки. Первый вид обеспечивает свободную установку элемента и последующую выверку регулирующими винтовыми или другими устройствами. Второй вид непосредственно фиксирует элемент в пределах заданного допуска.
Расчалки (см. схему ниже, поз. а) — гибкие (из канатов) монтажные приспособления, работающие только на растяжение. Расчалками временно закрепляют колонны, чаще всего металлические, при высоте их более 12 м, а также другие конструкции, например первую ферму, монтируемую в пролете. Расчалки 3 закрепляют за ранее установленные колонны либо фундаменты, если это разрешено проектом производства работ, или за инвентарные якоря. Для выверки колонн расчалки снабжают винтовыми стяжками 4, которыми придают расчалкам необходимое натяжение.
Непосредственно в стакане фундамента колонны временно закрепляют клиньями или клиновыми вкладышами 5, позволяющими перемещать низ колонны в стакане фундамента 1.
Подкосы — жесткие монтажные приспособления, работающие на сжатие и растяжение, предназначены для удержания элементов конструкций в заданном положении.
Подкосы (см. схему ниже, поз. б) — наиболее универсальные и широко применяемые приспособления для временного закрепления и выверки панелей стен, перегородок, колонн высотой до 12 м. Подкосы имеют телескопическую конструкцию, что обеспечивает изменение их длины. Их снабжают фаркопфами, захватными замками или крюками с надвижными муфтами 6, струбцинами 8. Конструктивные особенности таких подкосов и их захватных устройств зависят от строповочных элементов конструкций. Наличие в них фаркопфов позволяет плавно изменять длину подкоса на 500 мм и за счет этого наклонять в нужную сторону выверяемую конструкцию.
Приспособления для временного закрепления и выверки строительных конструкций
| а — расчалка, б — подкос, в — кондуктор для установки колонны в стакан фундамента, г — кондуктор для установки колонн на оголовки ранее смонтированных колонн; 1 — фундамент, 2 — колонна, 3 — расчалка, 4 — винтовая стяжка, 5 — клиновой зажим, 6 — крюк с надвижной муфтой, 7 — телескопическая штанга, 8 — струбцина, 9 — панель, 10 — стяжные болты, 11 — рамы, 12 — распорный домкрат, 13 — запорный шкворень, 14 — винты для выверки колонны, 15 — винты для закрепления кондуктора на оголовке колонны, 16 — поворотная балка, 17 — оголовок колонны. |
Распорки — жесткое линейно-монтажное, обычно телескопически удлиняемое приспособление. По основным конструктивным элементам оно аналогично подкосу. Распорки ставят между смонтированной и устанавливаемой конструкциями, например между соседними фермами, панелями перегородок (стен). Для закрепления на конструкции распорки снабжены струбцинами или иными захватными устройствами.
Связи — линейные монтажные приспособления, не обладающие собственной устойчивостью (работают на растяжение), предназначенные лишь для временного крепления в заданном положении монтируемых элементов. Связи закрепляют на конструкциях струбцинами.
Кондукторы — универсальные каркасные приспособления пространственного типа. Их устанавливают на фундаментах или других конструкциях и временно прикрепляют к ним. В кондукторах закрепляют железобетонные колонны, нередко кондукторы используют как подмости для монтажа ригелей и других элементов сборного каркаса зданий.
Одиночные кондукторы (см. схему выше, поз. в) применяют для установки железобетонных колонн высотой до 12 м в стаканы фундаментов. Кондуктор собирают из двух рам 11, стягиваемых болтами 10, колонны перемещают при выверке распорными домкратами 12. Другой тип одиночного кондуктора, например из Г-образных полурам, — уголкообразный или неразъемный из П-образной полурамы (см. схему выше, поз. г) с откидными (поворотными) балками 16, предназначен для установки колонны 1 на оголовки 17 ранее смонтированных колонн.
Время чтения: 3 минуты
Сварка в условиях цеха разительно отличается от сварки в гараже. Если в случае с домашней сваркой вы просто включаете инвертор и варите штучными электродами, то на производстве применяются не только особые технологии, но и специальные приспособления. Они призваны упростить труд сварщика и ускорить работу. Поскольку зачастую именно от количества выпущенной продукции зависит прибыль предприятия.
Кондукторы, представленные на отечественном рынке
Среди домашних мастеров, самостоятельно занимающихся изготовлением мебели, а также среди специалистов, работающих в небольших мебельных цехах, популярность завоевали кондукторные устройства следующих торговых марок.
Assistant
Разметочный кондуктор Assistant относится к профессиональной серии. Это многофункциональное кондукторное устройство, которое при использовании соответствующих втулок можно применять не только для выполнения разметки, но и для присадки отверстий.
Dubel-Profi
Кондуктор Dubel-Profi выпускает компания KVB. Это недорогое, но функциональное устройство для домашнего использования. В комплект такого кондуктора входят различные приспособления (зажимы, линейки и проч.), которые значительно упрощают работу с ним и делают его использование более удобным.
«Кондор»
Это кондукторы российского производства – недорогие, но достаточно функциональные. Они оснащены системой позиционирования и набором сменных втулок.
Статья взята из видеокурса «МЕБЕЛЬ ДЛЯ ДОМА СВОИМИ РУКАМИ» продукт сайтаdelaydoma.ru Конечно, будет правильнее заказать изготовление такого рода кондукторов в специализированной мастерской, где и материал имеется подходящий и точность сверловки отверстий станочная. Однако на то мы и домашние мастера чтобы справляться с подобными задачами .
DVDкурсе. В ряде случаев две операции РАЗМЕТКА и СВЕРЛЕНИЕ можно совместить, это позволяют сделать так называемые мебельные кондукторы
. Кондукторов существует множество разновидностей.
За основу возьмем кусок арматуры квадратного сечения – материал довольно распространенный.
Стандарт сечения – 10 х 10 мм, что позволит сделать кондуктор для конфирматов
1.Брусок зачищаем напильником от ржавчины и лишних заусениц.
Обрабатываем торцы, чтобы получился правильный параллелепипед.
Размечаем центра мест сверления отверстий – от боковой грани 8 мм (середина толщины ЛДСП), от торца – шагом 32 мм (общепринятая система мебельных креплений, имеет кратность 32 мм). Сверлим отверстия диаметром 5 мм.
Важно – острое сверло и твердая рука —
2.Упор мебельного кондуктора – металлическая пластина толщиной ~ 0,7мм. или какую найдёте. От заготовки отмечаем и отрезаем полоску 25 мм шириной —
3.Предварительно накернив зубилом место сгиба пластины кондуктора зажимаем ее в струбцине либо тисках и загибаем при помощи молотка —
4.Если пластина не тонкая, в любом случае при сгибе острого угла не получится, поэтому напильником скругляем металлический брусок кондуктора в месте его примыкания —
5.Зажимаем обе детали, соосно совместив их между собой.
Со стороны пластины сверлим отверстие под резьбу, при этом детали конуктора лучше зажать дополнительной струбциной —
6.Нарезаем резьбу, зажимаем винтом —
7.Тоже проделываем с другой стороны и желательно в торце кондуктора.
Выступающий край полосы кондуктора обрезаем —
8.Острые края сглаживаем напильником, получаем почти готовый мебельный кондуктор, остается лишь к торцевому его упору приклеить небольшие накладочки.
Как видно на фото это необходимо сделать для полноценного прилегания кондуктора к детали. Их можно вырезать, например, из листового пластика толщиной ~1 мм и приклеить клеем, типа «Момент».
ПРИМЕЧАНИЕ: какие либо кондукторы для мебели из ДСП, дерева, пластмассы, мягких металлов, листовых металлических материалов – не годятся , так как при эксплуатации их конструкция и отверстия разбиваются, что приводит к неточному сверлению.
Более полный обзор мебельных приспособлений, инструментов, кондукторов и шаблонов Вы найдете в нашемDVDкурсе. При создании мебели практически все детали соединяются встык. Для такой цели используются шканты, в которых необходимо сделать отверстия. Именно для этого потребуется кондуктор. Подобное оборудование можно приобрести или выполнить своими руками.

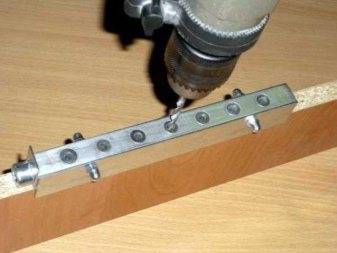

Кондуктор представляет собой планку с несколькими отверстиями и гильзами. Подобное приспособление фиксируется к необходимой детали, а затем в гильзу аккуратно вставляют сверло и выполняют отверстие. Для закрепления двух деталей потребуется один кондуктор, благодаря чему фиксация получается надежной.
Преимущества изделия:
- точность сверления;
- простота и быстрота создания отверстий.
Стоит отметить, что кондукторы иногда применяются в машиностроении, а не только в строительстве. Более того, с помощью данного приспособления можно выполнять отверстия в цилиндрических заготовках и трубах. Также кондуктор позволяет делать перпендикулярные отверстия.
Кондуктор для сверления отверстий своими руками
Принципиально такая оснастка состоит из следующих деталей:
- Углового корпусного элемента, накладываемого на поверхности изделий, которые впоследствии будут соединяться между собой шкантами, нагелями или конфирматами.
- Направляющих втулок, куда входит сверло.
- Зажимных/фиксирующих устройств, которые располагаются у торцевых частей кондуктора.
Для кондуктора, который предполагается изготавливать своими руками, важно спроектировать приспособление под наиболее часто встречающиеся у домашнего мастера варианты креплений. Если требуется универсальный кондуктор (для мебельщиков), то лучше растратиться на промышленный вариант оснастки, которая отличается повышенной точностью фиксации деталей, и имеет более качественное исполнение
Тем более что, производители в комплект к кондуктору часто предлагают шаблоны, упоры и прочие полезные мелочи. Цена мебельного кондуктора промышленного производства составляет от 500 до 1200 руб., что определяется его функциональными возможностями – длиной и количеством направляющих отверстий.
Проектировать мебельный кондуктор для сверления отверстий начнём с выбора уголка. Больше возможностей для изделия, где уголок будет неравнополочным, причём с максимально возможной толщиной полки. Согласно сортаменту ГОСТ 8510 «Уголки стальные неравнополочные» минимально допустимыми габаритами обладает уголок L63×40×8: при толщине полки в 8 мм, там можно разместить направляющую втулку с наружным диаметром до 6 мм. Внутреннее отверстие под сверло, таким образом, может быть не более 3,5…4 мм, но этого вполне достаточно для большинства вариантов получаемых отверстий. В крайнем случае, их можно рассверлить, уже не пользуясь приспособлением, особенно, если отверстие – достаточно глубокое.
Следующий этап – конструирование направляющей втулки. Её можно подобрать из любой нержавеющей трубы ГОСТ 9941 (бесшовные) или ГОСТ 9940 (цельносварной). Рекомендуется вначале подобрать трубу по диаметру внутреннего отверстия. Труба 6×1 позволит получить внутреннее отверстие под сверло диаметром до 3,6…3,7 мм, а труба 6×1.5 – под сверло до 2,7 мм (двухсторонний зазор принимается с учётом теплового расширения материала). Длина втулки должна быть не меньше, чем удвоенная высота отверстия, выполненного в уголке. Посадка каждой втулки в отверстие должна быть выполнена с натягом или переходной. Наиболее целесообразной является посадка по системе вала, когда за основу принимают уже известный наружный диаметр втулки, и под него сверлят отверстие в уголке. Лучше использовать посадку с небольшим натягом, например, h9/Р10.
Бывает, что кондуктор необходимо рассчитать под сверление глубокого отверстия. В таких случаях втулка должна быть ступенчатой (с буртиком). Необходимыми точностью и размерами обладают втулки для станочных приспособлений по ГОСТ 12214, внутреннее отверстие в которых имеет постоянное значение диаметра по всей высоте втулки.
Количество отверстий, и особенно – расстояние между ними выбирают под конкретные потребности пользователя.
При выборе способа крепления кондуктора выбирают один из следующих вариантов:
Пружинный упор, который будет прижимать поверхность кондуктора к детали за счёт сил упругости материала. В качестве такого упора подойдёт любая плоская пружина с нужным усилием прижима; Фиксирование с помощью саморезов, которые ввинчиваются в материал детали, и удерживают кондуктор от смещения силами трения. Такой вариант удобен тем, что получившиеся намётки можно далее использовать в качестве дополнительных элементов центрирования будущего отверстия
В случае ДСП такой вариант следует использовать с осторожностью; Внешние струбцины, под которые стоит подложить прокладки из рифлёной резины. В этом случае вес кондуктора увеличится, а податливость резины может нарушить перпендикулярность оси кондукторных втулок
Поэтому, используя такой способ крепления, вначале вводят сверло во втулку, намечают отверстие, и только после этого используют зажим струбцинами.
