Водяной теплый пол без стяжки

Особенности укладки труб

1. Для автономной канализационной системы используют трубы диаметр которых не меньше 110 мм.
2. Сантехническое оборудование к системе можно подключать трубами, имеющими диаметр 50 мм.
3. Горизонтальный угол переходников и отводов должен быть равен 45 градусам.
4. Делать уклон канализационной трубы от точки слива к септику. На погонный метр трубы уклон должен быть не меньше 2 см.
5. Для канализации, проходящей через участок, устанавливаются смотровые и ревизионные колодцы.
6. Трубопровод канализационной системы утепляют, если он проложен выше уровня промерзания грунта.
7. Для герметизации соединений используется силикон или специальный герметик.
8. Система канализации начинается с точки слива и завершается очистным сооружением или приемником стоков.
9. Для вывода газовых накоплений вся система оборудуется вентиляционными отверстиями.
10. Для укладки чугунной трубы нужна специальная техника.
11. Монтаж канализационной трубы начинается после разметки всей системы на участке.

Самостоятельно сделать систему канализации без использования тяжелой техники можно, если выбрать полимерные или пластиковые трубы.

Правила ухода за стяжкой

Вследствие неправильного ухода нередко вскоре после заливки на стяжке образуется брак. В течении первой декады стяжку необходимо 2-3 раза в день поливать водой. Раствор цемента может достичь своей основной прочности только через месяц, а вода используется для того, чтобы несколько ускорить его затвердевание. Дать стяжке просохнуть естественным способом можно только после того, как цемент станет достаточно прочным. Через три дня можно убрать оставшиеся маяки, а углубления, оставшиеся от них, затереть свежеразведенным раствором.

После включения системы можно приступать к непосредственной укладке плитки

Очень важно перед тем, как начать укладывать плитку, дождаться, чтобы бетон высох полностью. В среднем полного высыхания бетонной стяжки удается достигнуть на протяжении месяца после заливки

Чтобы прикрепить на готовый теплый пол плитку, на него достаточно нанести специальное клеящее средство.

Водяной пол в ванной своими руками, подготовка к стяжке

Можно ли делать водяной теплый пол без стяжки

Не каждое основание способно выдержать массу заливного пола. Кроме того, устройство бетонного основания не может быть выполнено, если в помещении низкие потолки, когда поджимают сроки сдачи объекта или у хозяев, выполняющих ремонт своими руками, недостаточно навыка для работы со строительными смесями.

В таких ситуациях применяют различные сухие технологии укладки. Самым распространенным и легким вариантом является применение готовых полистирольных плиток с бобышками.

Материал раскладывается на выровненную и очищенную от мелких фракций и грязи поверхность, крепится между собой клеевыми растворами, после чего можно приступать к сборке системы отопления, по заранее разработанной схеме. Далее вся поверхность укрывается полиэтиленовой пленкой, поверх которой укладываются листы ГВЛ, являющиеся основанием для напольного покрытия — ламината или линолеума.

Данная технология позволяет минимально уменьшить высоту помещения, максимально снизить нагрузку на перекрытие и сократить сроки сдачи объекта, ну и осуществить все работы самостоятельно, без привлечения дорогостоящих специалистов.

Основные виды конструкций без заливки

Водяной тёплый пол можно сделать несколькими способами, в том числе без цементной стяжки. Такие системы имеют достаточно преимуществ:

• сделать её можно самостоятельно, без мастеров;
• конструкция получается лёгкой — менее 30 кг на квадратный метр (со стяжкой — до 250 кг);
• толщина — от 6 см;
• полы с хорошей звукоизоляцией;
• в отличие от бетонной стяжки на такой пол можно сразу укладывать напольное покрытие;
• монтируют систему на любое покрытие: бетон, дерево.

Совет Но конструкция может деформироваться под действием влаги. Этого можно избежать, сделав гидроизоляцию.

Монтаж на полистирол

Полистирольные плиты могут быть гладкими либо с пазами или выступами. Вторые предпочтительнее, так как на них монтаж выполнить проще. Трубы можно брать разные:

• полиэтиленовые;
• металлопластиковые;
• металлические.

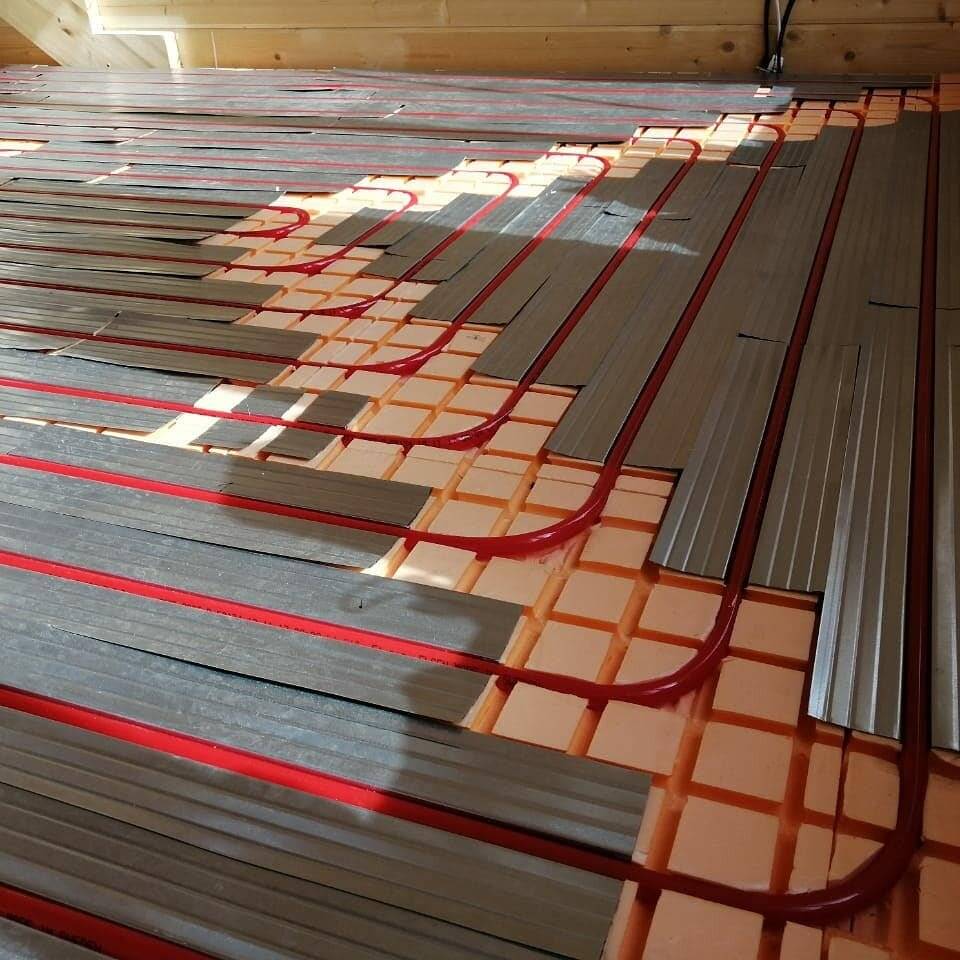

Полистирольные маты укладывают на бетонное или деревянное основание, затем на них устанавливают трубы. При использовании гладких матов нужно самостоятельно сделать крепления. Для этого термоножом нарезают пазы, в которые вставляют металлические пластины. В пазы пластин укладывают трубы. Сверху конструкция укрывается листами ГВЛ и полиэтиленовой плёнкой.

При использовании матов с уже сделанными пазами трубы укладывать проще. На матах есть и монтажные замки, поэтому монтаж будет простым.

Мастера советуют использовать металлические пластины, чтобы тепло от нагревательных элементов равномернее распределялось. Их помещают там, где трубы ровно установлены.

Последовательность монтажа:

1. Черновой пол очищают.
2. Проверяют перепады: норма — до 2 мм на 2 квадратных метра. Неровности сверх нормы выравнивают тонкой стяжкой.
3. Расстилают на основание полиэтиленовую плёнку, которая служит гидроизоляцией. Её толщина – более 200 мкм. Полотна укладывают внахлёст, стыки фиксируют скотчем.
4. Вдоль стен устанавливается демпферная лента.
5. Укладывают маты впритык к стенам. Между собой их скрепляют замковой системой. Для усиления фиксации можно обработать клеем стыки матов.
6. Делают разметку для укладки труб. Их располагают спирально или змейкой.
7. По сделанной разметке укладывают металлические пластины.
8. В пазы пластин укладывают трубы. В местах изгибов делают полиэтиленовую подложку для выравнивания системы.
9. Уложенную систему застилают плёнкой из полиэтилена. Полотна плёнки размещают внахлёст и закрепляют скотчем.
10. Укладывают в два слоя листы ГВЛ в шахматном порядке. Их стыки промазывают клеем, а между собой соединяют саморезами. Слой должен составлять 1 см.

Монтаж на дерево

Так поступают при монтаже системы обогрева в деревянных домах.Деревянные системы могут быть реечными и модульными. С модулями всё просто: они уже готовы, их достаточно собрать на месте. У них сделаны канавки, в которые монтируют трубы. Реечную систему можно сделать самостоятельно из ДСП или МДФ. Нужно брать планки толщиной от 2 см и шириной 130 мм. Тогда шаг укладки труб составит 150 мм.

Технология монтажа:

1. Очищают черновую поверхность, выравнивают.
2. Делают гидроизоляцию, застелив поверхность полиэтиленом.
3. Маркером делают разметку для труб.
4. Раскладывают рейки поперёк опорных лаг. Каждая рейка крепится саморезами с двух сторон от контура. В местах, где труба делает поворот, рейки также закругляют.
5. Чтобы пол прогревался равномерно, берут пластины с пазами и крепят их на рейках шурупами.
6. В пазы пластин помещают трубы.
7. Собранную конструкцию укрывают полиэтиленовой плёнкой.
8. Поверх систему накрывают листами ГВЛ в шахматном порядке.

Совет При выборе материалов для финишного покрытия важна их маркировка: не всё из них можно использовать для тёплого пола.

Метод Uponor

Это финская система, которая популярна во многих странах. В её основе лежат специальные теплоизоляционные полистирольные маты, которые сделают монтаж менее трудоёмким.

При монтаже нужно проложить вдоль стен между зонами отопления демпферную ленту. Поверх матов настилают металлические пластины, в которые укладывают трубы. Специальный блок управления позволяет системе работать автономно. В комплекте есть:

• дистанционное управление;
• датчики нагрева;
• регулятор температуры.

Система монтируется просто, её можно установить даже одному человеку без посторонней помощи.

Прочие методы

Кроме указанных методов, допускается укладка труб на пенопластовые или деревянные плиты. Иногда они оборудуются специальными канавками прямо на заводе. Если же их нет, придётся прорезать ножом.

Ошибки при монтаже тёплых полов без стяжки

Рассмотрим основные ошибки, которые можно сделать при установке тёплых полов.

1. Не делаются измерения — полагают, что не обязательно делать замеры конструкции до её установки и после монтажа. Но во время сделанные замеры позволяют выявить и устранить нарушения, в противном случае, они могут привести к серьёзным проблемам в работе системы.
2. Спешка при монтаже — следует тщательно закреплять все детали, чтобы впоследствии не пришлось разбирать конструкцию.
3. Глубокое размещение датчиков температуры — этого не стоит делать, так как они не редко ломаются, и требуется их замена.
4. Сильное желание сэкономить — на срок эксплуатации и функционирование системы влияет качество материала, чем он лучше, тем стоит дороже. Поэтому, разумнее использовать изделия высокого качества, чем потом отдавать деньги, и тратить время на ремонт системы.

Сделать тёплый пол на полистирольной или деревянной основе под силу каждому. Данная конструкция — это не только отличное решение для обогрева помещения, но и хороший вариант звукоизоляции.

Монтаж на полистирольную основу

• Специалисты оценивают полистирольную основу как самую оптимальную.
• Стандартная полистирольная плита имеет толщину примерно в 3 см. Это настолько мало, что иногда целесообразно черновой пол сначала поднять на требуемую высоту, уложив слой пенопласта. Кстати, он того же класса, что и полистирол.
• Ее можно уложить на перекрытие, можно сказать, любого качества. Легкая конструкция почти не создает лишней нагрузки на перекрытие, поэтому систему можно устанавливать в старых деревянных строениях. Благодаря малой толщине потерь в высоте помещения почти нет.
• Стандартная полистирольная плита имеет толщину примерно в 3 см. Это настолько мало, что иногда целесообразно черновой пол сначала поднять на требуемую высоту, уложив слой пенопласта. Кстати, он того же класса, что и полистирол.

• На плитах предусмотрены функциональные пазы: для прямой и поворотной раскладки труб. Подложку собирают согласно плану укладки магистрали.
• Монтаж значительно упрощается, если укладку проводить на специальную подложку с бобышками: трубы просто укладывают в ячейки и закрепляют.

Совет

При использовании подложки желательно заранее прочертить трассу трубопровода обычным маркером.

• Для лучшего распределения тепла в пазы плитки закладывают металлические пластины из оцинковки либо алюминия. На теплораспределительной пластине предусмотрены пазы под трубу соответствующего размера и ребра жесткости.
• Финишное покрытие типа ламината и паркета монтируют непосредственно на гидроизолирующую подложку, уложенную на магистраль. Для плитки же необходима твердая основа из фанеры, ДСтП либо влагоустойчивого гипсокартона.

Важно

Категорически запрещено для обогрева смежных помещений использовать один контур, особенно это касается помещений с разным температурным режимом, к примеру, спальня – балкон. Что же касается больших площадей, то здесь возможно размещение нескольких контуров. Каждый из них предназначен для обогрева площади до 40 кв. м.

Где можно использовать

В виду достаточной толщины и массы всей системы, её использование ограничено частным домостроением. В квартирах водяной тёплый пол устанавливать крайне нерационально.

Главная причина – это сложности с подключением питания. К системе центрального отопления можно подключаться только после разрешения из контролирующих органов. И получить его практически невозможно. Даже если оно будет, то исчезнет основной лейтмотив – автономность. Нам известны варианты с установкой в квартире электрических и даже газовых котлов, но это единичные случаи, которые только подтверждают правило: водяной тёплый пол используют только в частных домах.

Требования, предъявляемые к трубам теплого пола

Выбирая создание напольного обогрева с помощью водяного теплого пола, необходимо особенное внимание уделить подбору подходящих труб. Именно трубы считаются самым главным элементом системы

С учетом этого существует ряд обязательных критериев надежности и эффективности.

Соблюдение всех требований является критически важным моментом, поскольку трубы в дальнейшем будут спрятаны в бетон, и выполнить их замену в случае поломки или дефекта будет крайне трудно. Итак, разберем основные критерии выбора.

Механическая прочность

Трубы для напольного отопления должны иметь высокую прочность и стойкость к износу. Показатель прочности при этом должен быть достаточным для того, чтобы выстоять перед внутренним давлением воды, массой бетонного раствора и химическими факторами в плане коррозии и пр. Обычно уровень давления в системе отопления составляет не более двух атмосфер, но труба должна быть готова к шести атмосферам. Такое значение позволит изделию устоять перед серьезными нагрузками.

Химическая нейтральность

Данный критерий подразумевает устойчивость материала труб к любым воздействиям химических факторов в виде коррозии, окисления, агрессивной среды, высокой жесткости воды, а также к действию элементов теплового носителя.

Оборудование для водяного тёплого пола

Устойчивость к температурным воздействиям

Стойкость к перепадам температур и сильному нагреванию – это важное требование, поскольку трубы будут проводить теплоноситель, нагреваемый до высоких температур. Рекомендуется подбирать материал, который выдерживает показатель от 90 градусов и более

В этом случае нужно учитывать такой фактор, как непрерывность температурного влияния на материал труб. Многие вещества, которые не устойчивы к подобным воздействиям, через определенное время разрушаются, а этого допустить нельзя.

Достаточная длина трубы

Важно, чтобы протяженность каждого отрезка трубы отвечала длине отдельного контура. Это основной фактор, по которому в данных системах отопления практически не применяются стальные трубы, даже из нержавеющего металла

Любые состыковки в системе труб ослабляют ее, снижая прочность и химическую стойкость. В то же время может нарушиться внутренняя гладкость труб. В итоге уменьшается проходимость всей системы и повышаются потери тепла.

Требования к трубам для теплого водяного пола

Взаимозаменяемость, соответствие принятым стандартам

Эксперты рекомендуют отдавать предпочтение изделиям от известных производителей, которых на рынке предостаточно. Нужно понимать, что приобретение дешевых неизвестных труб может в дальнейшем стать причиной проблем с поиском подходящей арматуры, которую невозможно будет чем-то заменить.

Наличие антидиффузного слоя

Не менее важным аспектом выбора является такое явление, как диффузия под действием кислорода. В строительных нормах указано, что такие трубопроводы для теплого пола должны иметь специальный слой – барьер, который предупреждает попадание воздуха в систему отопления.

Однако есть мнение, будто даже в закрытой системе в любом случае появляется кислород

Поэтому особенно важно позаботиться о его устранении. Для этого рекомендуется установка деаэраторов, отводящих воздух

Также нужно использовать гигроскопические присадки – сульфат натрия и гидразин, но их концентрацию придется держать под контролем.

Качество материалов и комплектующих

Необходимо отдавать предпочтение комплектующим и материалам высокого качества от известных изготовителей. Все изделия должны сопровождаться сертификацией и положительными отзывами пользователей. Безусловно, трудно застраховаться от подделок. Однако именитая европейская марка всегда будет более надежной, чем неизвестный китайский бренд.

Труба для теплого пола

Нюансы и секреты при укладке

Мастера могут поделиться опытом, полученным за годы работы и заливки стяжки под водный теплый пол. Начинающим специалистам или хозяевам дома помогут следующие рекомендации:

• Наличие трещин или сколов на высохшей поверхности запрещает выкладку следующего слоя. Требуется провести ремонт возникших дефектов. Делают это заливкой дополнительной смеси.
• В ванной комнате и кухне всегда требуется гидроизоляция. Чистовая укладывается поверх слоя гидроизоляции.
• При использовании сухой разновидности лучше дополнительно воспользоваться теплоизоляцией. Ее также укладывают в частном доме, что обеспечивает проживание семьи дополнительным комфортом.
• Высыхание стяжки должно проходить под защитой от попадания солнечных лучей. Поэтому на окна следует вешать плотные шторы, лучше использовать жалюзи.
• Поверхность перед заливкой смеси должна быть чистой и сухой. Это предотвратит образование трещин.
• Рекомендуется покрывать поверхность грунтовкой. Она образует пленку, поэтому обеспечивает водоотталкивающий эффект и делает схватывание смеси с поверхностью более прочным.

Соблюдение представленных нюансов поможет избежать ошибок при самостоятельной работе. Рекомендуется учитывать технологию и пользоваться советами специалистов.

Монтаж системы водяного подогрева

Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.

Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего

Не критичны только мелкие изъяны основания, на них можно не обращать внимание

Вначале проводятся подготовительные работы

Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)

Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать

Закрыть ими нужно всю поверхность пола

Закрыть ими нужно всю поверхность пола.

Укладка утеплителя

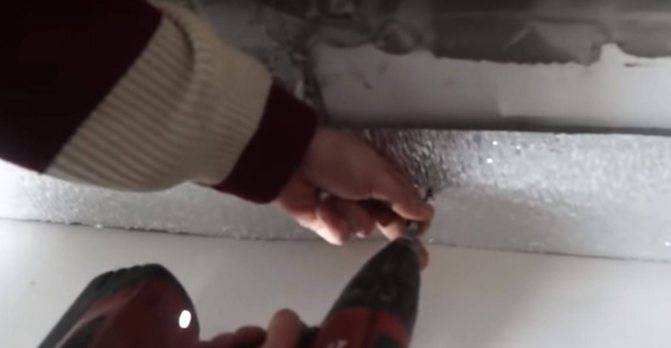

Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.

Крепление демпферной ленты

Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.

Укладка пенополистирольных матов

Выступы должны совпадать

При необходимости маты можно резать

Шаг 5

Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке

Удаление мусора с матов

Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.

Удаление мусора с матов

Труба заводится в отверстие

Вывод трубы в соседней комнате

Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору

Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало

Процесс укладки труб

Еще одно фото процесса

Конец трубы обматывается скотчем

Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.

Далее можно заливать стяжку

Для работы используется лазерный уровень

Шаг 9

Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность

Выравнивание стяжки

Шаг 10. Потом можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.

Затирка стяжки

Отсутствие испытаний системы отопления

После монтажа тёплых полов нужно провести испытания. В простонародье говорят опрессовку. Это когда в систему отопления закачивают воду или воздух с избыточным давлением и проверяют утечки.

Мы опрессовываем все системы, которые монтируем: отопления, водоснабжения и канализации

Если в систему закачивают воздух, то такую опрессовку называют пневматической, если закачивают жидкость (обычно это вода), то такие испытания называют гидравлическими.

Когда закачивается жидкость, то утечку лучше видно, чем при опрессовке воздухом. Существенный минус появляется зимой, система может размёрзнуться.

У нас были случаи, когда зимой опрессовку утепленной шведской плиты автомобильным компрессором делали

Или воду в отопление закачали весной, а дом не доделали до зимы и воду нужно сливать. Потом кто-то просверлил трубу и промолчал. Вы закончили ремонт, заполняете систему, а она течёт. А плитка или ламинат уже уложены.

Лучше когда система отопления стоит под давлением, и если кто-то просверлит трубу, сразу увидишь на манометре, что упало давление.

Такие ошибки намного проще исправить на этапе строительства, чем когда отделка уже сделана.

Чтобы не повредили трубу водяного тёплого пола при заливке стяжки, создайте в ней удвоенное рабочее давление. Это спасёт трубы от сминания или передавливания.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

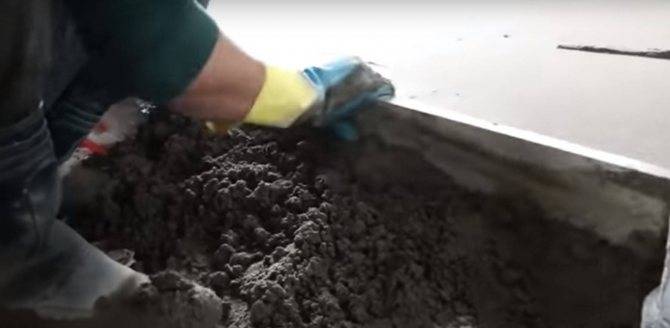

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Отсутствие расчёта тепловых потерь

Эту ошибку допускают чаще всего. Тёплый пол делают «на глаз». Монтажники раскатывают трубы как им удобно или как они привыкли. Запомните: любая система отопления нужна для того, чтобы компенсировать тепловые потери здания. То есть любая система отопления возмещает тепло, которое теряет дом из-за разницы температур.

Это важно понять. Для того чтобы мощности тёплых полов хватило и вы зимой не мёрзли, нужно рассчитать тепловые потери

Для того чтобы мощности тёплых полов хватило и вы зимой не мёрзли, нужно рассчитать тепловые потери.

Пример части расчетов тепловых потерь частного дома

Я видел людей, которые делают тёплые полы + радиаторы. Хотя если посчитать, то может оказаться, что радиаторы не нужны. Или нужны, но не столько. Или их будет мало. Любой из этих вариантов либо дискомфорт, либо потерянные деньги.

Лишние радиаторы денег стоят, плюс ещё за их установку платить надо. Не нужно ориентироваться на дом соседа, он у него может быть не так утеплён или будет другая конструкция дома, другие окна, перекрытия и так далее.

Не устану повторять: считайте теплопотери. Именно эта цифра даст понимание о мощности той системы отопления, которую вы будете делать.

Монтаж теплого пола без стяжки

Так как водяной пол в квартире обеспечивает оптимальную температуру, к его установке стоит подойти с наибольшим вниманием. Если планируется использовать полистирольную систему, то поверх утеплительного контура нужно установить плиту ГВЛ

При установке пола деревянным способом под паркет или линолеум также устанавливается плита ГВЛ.

После отведения труб устанавливают допоборудование — терморегулятор и регулятор давления.

При монтаже теплых полов иногда совершаются ошибки, которых лучше избегать. Приведем некоторые из них:

Считается, что измерение конструкции до и после установки — не такой важный этап, и его можно с легкой душой пропустить. На самом деле, замеры иногда позволяют обнаружить серьезные нарушения, которые, если не устранить вовремя, в дальнейшем неизбежно приведут к поломке или усиленному потреблению энергии

Важно рассчитать и давление на пол.
Любому владельцу квартиры или дома хочется скорее завершить ремонт и начать использовать полезное приобретение. Стоит от этого предостеречь: спешка при укладке пола вредна

Чтобы конструкция исправно работала, все ее элементы должны «схватиться». Для этого может понадобиться несколько дней. Включение нагрева на этом этапе только повредит.
Датчики температуры устанавливать глубоко в конструкцию не нужно, так как они периодически выходят из строя и требуют замены. Но после того как вся конструкция смонтирована, извлечь его и проверить исправность системы будет сложно.

Основная ошибка, которую допускают владельцы квартиры при установке теплого пола — желание сэкономить. Экономия в данном случае неуместна, так как хорошие материалы могут обойтись недешево. Но лучше потратить больше денег на качественный материал, чем потом тратить много времени и средств на ремонт.

Монтаж водяного тёплого пола

Задача довольно сложная, но выполнимая. Только сначала требуется выровнять основание

Это очень важное требование, учитывая, что выравнивать всё равно потребуется и первым слоем стяжки это делать эффективнее. Почему?

Например, перепад высот в комнате составляет 3 см. Если сразу уложить трубу и только потом выравнивать стяжкой, то получится, что в одном углу высота цементной смеси будет минимальная – 4 см, а в другом 7. Значит, во время эксплуатации тёплых полов, с одной стороны они буду прогревать 4, а с другой 7 см бетона. Такая неравномерная нагрузка, весьма пагубно действует на всю систему в целом и ведёт к быстрой порче напольного покрытия.

Поэтому, первым и важным этапом является выравнивание полов по уровню горизонта. Для подготовки бетонных полов потребуется:

• Маячковый профиль;
• Лазерный уровень;
• Угольник строительный;
• 5-10 кг гипса;
• Грунтовка;
• Мобильная бетономешалка;
• Цемент;
• ПГС;
• Фибра полипропиленовая.

Ход работ:

Полы подметают и грунтуют. Пока сохнет грунт, выставляют маяки. Для этого, посреди комнаты устанавливают лазерный уровень с таким расчётом, чтобы проекция горизонтального луча была на высоте 15-20 см от пола. Затем угольником замеряют высоту от пола до луча в разных углах комнаты и по результатам определяют самую высокую точку. В этом месте, высота стяжки будет минимально допустимой – 4 см. В остальных местах – согласно потребности.

Для установки маяков, гипс разводят до состояния густой сметаны. Затем делают из полученной массы небольшие кучки вдоль одной стены, с шагом 60-80 см, на них укладывают маячковый профиль. Приставляя к нему угольник, выравнивают по уровню горизонта, располагая его на нужной высоте. От стены до первого маяка должно быть 50 см. Между соседними маяками расстояние варьируется в зависимости от длины прави́ла (ориентируйтесь на 1-1,3 м). Учтите, гипс схватывается быстро, работу проводят «без перекура».

Примерно через 30-40 м, можно заливать стяжку. Цемент разводят с ПГС в соотношении 1:5. Полипропиленовую фибру добавляют из расчёта 80 гр. на 100 л смеси. Фибра является элементом дисперсного армирования, качественно повышая прочность покрытия. Кроме того, после застывания, новая поверхность будет идеально гладкой.

Заливают полученную смесь таким образом, чтобы каждая следующая порция, на 10-15 см заходила на предыдущую. По уровню стяжка выравнивается правилом, с ориентацией по маякам.

После заливки всей поверхности, требуется время для технического созревания цементно-песчаной стяжки. Расчёт, примерно, следующий 1 см толщины – 1 неделя.

Методы монтажа контура труб

Выбрав материалы, можно переходить к монтажу труб. Способов укладки контуров существует несколько:

• Спираль (улитка);
• Змейка;
• Двойная змейка.

Наиболее простой и экономичный способ — змейка. Но при использовании такого контура стоит быть готовым к тому, что в разных зонах помещения могут появляться перепады температуры из-за постепенного остывания теплоносителя. Поэтому укладывать контур «змейкой» рекомендуется только в небольших по площади комнатах, так как тогда он не будет успевать остыть.

Из-за особенностей конструкции, «спираль», напротив, больше подходит для просторных помещений.

В первую очередь нужно составить план монтажа труб в помещении. Чаще всего для установки теплого пола применяют одну цельную трубу, без соединений, так как именно такая конструкция обеспечивает большую надежность всей системы.

После окончания планировки стоит определить шаг установки труб. Шаг может различаться в зависимости от условий в помещении, требований проекта и вида основания. Только после того, как учтены все эти моменты, можно переходить непосредственно к монтажу контура. Этапы монтажных работ будут несколько различаться в зависимости от вида системы (деревянная или полистирольная).
