Ручные фрезеры и факты о них – об этом вы даже не слышали: Обзор

Как правильно выбрать ручной фрезер по дереву для дома

Чтобы приобрести качественный прибор для домашнего использования необходимо изучить 4 критерия.

Мощность

Это один из основных параметров, который влияет на производительность оборудования. В зависимости от мощности фрезеры делят на три разновидности:

• Лёгкий. Мощность составляет до 750 кВт, а масса самого фрезера не превышает 3 кг.
• На средних фрезерах мощность повышается до 1,5 кВт, а масса его составляет примерно 5 кг.
• Тяжёлые устройства имеют мощность в 2,3 кВт, а масса может превышать 6 кг.

Для домашнего использования подходят средние фрезеры. Тяжёлые инструменты в большинстве случаев применяют на производстве, где необходимо выполнять специфические и довольно сложные операции долгое время без перерыва.

Средний фрезер — идеальный выбор для дома

Скорость вращения шпинделя

Параметр напрямую влияет на качество обработанной детали, а также на выбор материала, с которым можно работать. Фрезеры имеют три скорости — стандартную медленную и высокую:

• Стандартный режим функционирует на 20-30 тысячах оборотах в минуту. Это самые востребованные образцы, которые справляются с обработкой большинства материалов.
• Для медленных устройств характерна скорость в 10000-15000 оборотов в минуту. Такие девайсы обычно используют для работы с пластиком.
• Высокая скорость превышает 35000 оборотов в минуту. Фрезеры подходят для обработки самых твердых поверхностей.

Рабочий ход

Под рабочим ходом понимают глубину обработки. Самые дешёвые образцы могут погружаться примерно до 50 мм, а самые мощные и профессиональные — до 80 мм. Чем больше рабочих ход, тем глубже получится погрузиться в рабочую поверхность, и тем сложнее можно проводить операции.

Дополнительные опции

При покупке желательно обращать внимание и на дополнительные опции, которые повысят безопасность при работе с оборудованием:

• Защита от перегрузки. Все электронные приборы при работе нагреваются, что может создать опасную ситуацию, а защита поможет избежать этого. Подобной функцией оснащают большинство профессиональных моделей, поскольку они подвергаются продолжительной нагрузке. Защита от перегрузок бывает разной: на самых дорогих образцах — это автоматическое отключение питания, на более дешевых моделях — световая индикация.
• Защита от непреднамеренного включения — это дополнительная кнопка, без нажатия на которую фрезер просто не будет работать.

Это основные из дополнительных опций, которые пригодятся для безопасной работы с устройством. Но, также есть и опции для повышения удобства пользования.

Рейтинг фрезеров

Чтобы определиться, какой фрезер лучше купить для дома или работы, нужно внимательно рассмотреть ряд характеристик, которыми он обладает. При внесении номинанта в ТОП были учтены мнения экспертов, отзывы покупателей, результаты тестирования оборудования, а также следующие критерии отбора:

• Стационарный/мобильный тип;
• Использование на станке;
• Аккумуляторный или проводной;
• Длина шнура;
• Подсветка;
• Адаптер для подключения пылесоса;
• Кейс для хранения;
• Вес;
• Цена;
• Тип работ;
• Совместимость с материалами;
• Размер цанг;
• Глубина погружения;
• Мощность;
• Производительность;
• Заменимость элементов.

Лучшие фрезеры, вошедшие в рейтинг 2021 года, имеют хорошие показатели по всем параметрам, поэтому заслуженно занимаю свое место.

Лучшие цепные электропилы

Как выбрать фрезы

Фреза является составляющей фрезера и представляет собой хвостовик и рабочий элемент с режущей кромкой. Их различают по:

• форме режущей кромки;
• виду материала, из которого они изготовлены;
• величине;
• конструкции.

Таким образом, для работы по дереву мягких пород необходимы легкие материалы для фрезы. А для изготовления предмета из твердой древесины предпочтение отдается «твердым» фрезам.

Фрезы бывают:

• конусообразные;
• V -образные;
• дисковые;
• фрез «ласточкино гнездо»;
• профильные;
• прямоугольные пазовые;
• калевочные;
• фальцевые;
• галтельные.

Кроме этого, фрезы делятся на те, которые направляют движение, имеют подшипники и на те, у которых их нет. При помощи ручного фрезера без подшипников во фрезах осуществляются работы в любом месте заготовки.

Установка фрезы

Как только необходимый шаблон будет найден, дальнейшие работы по дереву следует проводить ручным фрезером. Для этого подбирают и устанавливают правильную фрезу. Выполняется это в такой последовательности:

• выбирается необходимая фреза;
• ее хвостовик вставляют в патрон таким образом, чтобы глубина погружения была не больше 2 см;
• при помощи ключа затягивают гайку патрона, перед этим повернув его до щелчка;
• чтобы отрегулировать фрезер на необходимую глубину, используют подвижный ограничитель установки глубины;
• затем ручку точной настройки устанавливают в среднее положение между «минусом» и «плюсом».

Как правильно выполнять работу ручным фрезером

Большое количество электрических приборов для строительства и ремонта свою работу осуществляют при помощи вращения вала. Ручной фрезер совершает в секунду большое количество оборотов. Принято считать, что работа по дереву будет выполняться фрезером чище, если оборотов будет как можно больше. На самом деле это ошибочное мнение. Предмет может обуглиться и сломаться при неправильной установке регулятора частоты оборотов и при выполнении работ фрезой большого диаметра.

Именно поэтому под каждый вид работы и материал необходимо подбирать и устанавливать определенное количество оборотов в секунду. Работы будут выполняться гораздо чище, если правильно подобрано соотношение скорости движения фрезы относительно древесины, которую режут.

Работу ручным фрезером осуществляют, установив его на специальный стол или просто держа в руках. Мелкие заготовки обычно фрезеруют на стационарном столе. Это способствует выполнению работ без каких-либо дефектов. На такой стол фрезер устанавливают шпинделем вверх.

Чтобы фрезерование на столе было исполнено без ошибок, необходимо:

• на поверхности стола установить линейки, под ту форму, которую необходимо будет вырезать;
• узкие линейки с овальным торцом необходимы для работы с деталями переменного профиля и к поверхности стола их крепят перпендикулярно заготовке.

Следует помнить, что работая ручным фрезером, его следует двигать обязательно в обратном направлении относительно движения фрезы. В противном случае инструмент часто вырывается из рук и наносит травмы.

Соблюдение техники безопасности

Ручной фрезер по дереву обязательно требует соблюдения техники безопасности, чтобы не причинить вред здоровью:

• если работы с фрезером не проводятся, шнур следует выдернуть из розетки;
• работая с инструментом, необходимо быть внимательными и сконцентрированными, крепко держать его в руках и иметь устойчивое положение;
• обрабатываемая деталь должна быть прочно закреплена;
• инструмент следует держать очень крепко, потому что при его соприкосновении с изделием может возникнуть ответный удар, способный вырвать аппарат из рук;
• перед началом работ нужно облачиться в такую одежду, которая будет не очень свободной, потому что излишки ткани способны намотаться на ручной фрезер;
• работая фрезером, следует избегать вдыхания мелкой древесной пыли, которая очень вредна для легких, поэтому необходимо пользоваться респиратором.

Как использовать универсальный фрезер

В прилагаемой инструкции по эксплуатации фрезеров уделяется особое вниманию его использованию. В целом, алгоритм выглядит так:

• Наденьте перчатки, защитную одежду, очки.
• Очистите рабочее пространство от посторонних предметов.
• Заранее наметьте на обрабатываемой поверхности линии для работы.
• Установите на прибор имеющуюся систему сбора пыли.
• Выберите подходящую по размеру фрезу и зафиксируйте на устройстве.
• Отрегулируйте скорость.
• Установите основание инструмента на деталь.
• Включите фрезер в сеть и дождитесь набора скорости.
• Опустите корпус и плавно двигайте по намеченной линии.
• После завершения работы поднимите фрезер, отключите и дождитесь его полной остановки.

Прилагаемые фото результатов работы фрезеров поражают точными, аккуратными линиями и фигурными узорами и орнаментами. С помощью данного инструмента можно легко и быстро выполнить большинство столярных работ и, главное, сделать это красиво.

Устройство вертикального ручного фрезера

Из всех ручных электроинструментов фрезер является, пожалуй, самым простым с конструкционной точки зрения. Его оснастка крепится непосредственно на вал электродвигателя (шпиндель), т. е. передача крутящего момента осуществляется без посредничества шестерней, ремней и т. д. Благодаря этому фреза без труда набирает большие обороты. Корпус фрезера, именуемый также «головной частью» или просто «головой», перемещается вверх и вниз по направляющим штангам, которые жестко закреплены на опорной платформе. Когда оператор надавливает на рукоятки, голова опускается вниз, при ослаблении давления пружины возвращают ее в исходное положение.

На валу электродвигателя (шпинделе) посредством цангового зажима закреплена фреза. При опускании головы фреза плавно погружается в материал заготовки на заданную глубину, последняя регулируется с помощью упора. При последующем передвижении инструмента в горизонтальном направлении острые кромки фрезы высверливают паз.

1. Цанговый зажим для крепления фрезы. 2. Опорная платформа 3. Ступенчатый ограничитель глубины фрезерования. 4. Ручка захвата. 5. Вертикальный упор. 6. Ручка тонкой установки глубины фрезерования. 7. Регулятор числа оборотов фрезы. 8. Корпус фрезера с установленным электродвигателем. 9. кнопка блокировки случайного включения. 10. Ручка тонкой регулировки параллельного упора. 11. Параллельный упор. 12. Затяжной рычаг. 13. Кнопка влючения-выключения фрезера. 14. Винты регулировки параллельного упора. 15. Направляющие штанги.

Вспомогательные приспособления, применяемые в работе

Фрезер редко используют для черновой подгонки заготовки, чаще от инструмента (и работающего с ним оператора) требуется филигранная точность. На помощь приходят всевозможные вспомогательные устройства, делающие работу с фрезером проще и удобнее.Параллельный (боковой) упор

применяется для фрезерования параллельно краю заготовки. Он позволяет равномерно вести инструмент на заданном (относительно небольшом) удалении от кромки. К основанию инструмента крепится посредством двух жестких стальных штанг, которые фиксируются на подошве винтами. От жесткости получаемой конструкции в конечном итоге зависит качество работы. Изготавливают параллельный упор из литого или штампованного металла, изолированного от непосредственного контакта с заготовкой съемной накладкой из пластика.

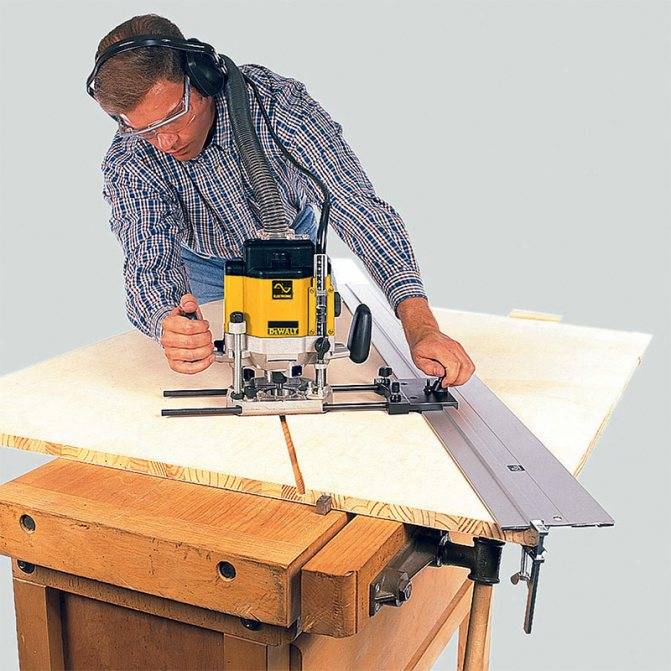

Направляющая шина

тоже используется при фрезеровании по прямой линии, однако в отличие от бокового упора может быть установлена на любом удалении от края заготовки и под любым углом к кромке. Представляет собой профилированную линейку, закрепляемую на заготовке струбцинами. К фрезеру подсоединяется специальный башмак, который перемещается по пазам шины и направляет инструмент.

Копировальная втулка

применяется для фрезерования по сложной траектории путем копирования контуров шаблона. Во время работы бортик втулки упирается в край шаблона, в результате фреза воспроизводит его контур на заготовке, и вы получаете немного увеличенную копию изделия, использованного в качестве шаблона. Втулка выбирается под диаметр фрезы, фиксируется с помощью быстрозажимного механизма.

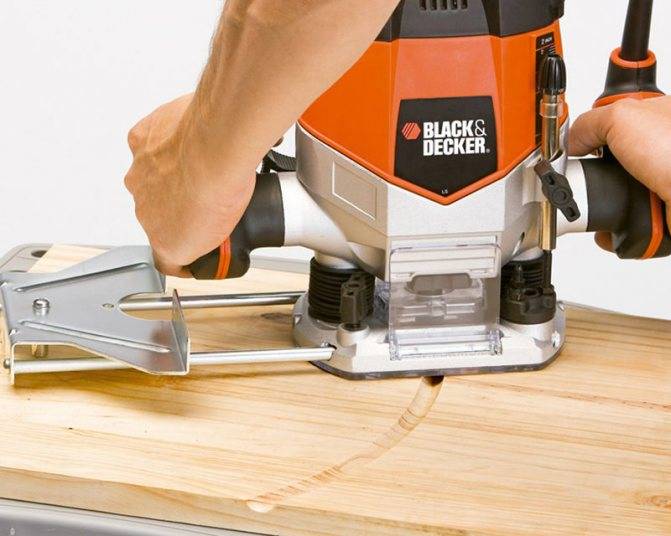

Линейка-циркуль

помогает фрезеровать заготовку по радиальной линии. С его помощью можно сделать, например, закругленную столешницу. Один конец линейки-циркуля крепится винтами к подошве фрезера, другой фиксируется штифтом в отверстии, просверленном в заготовке в центре окружности.

Патрубок для подсоединения пылесоса

– элемент, в необходимости которого сегодня уже, наверное, никто не сомневается. Позволяет в процессе работы сохранять область реза чистой, а значит, и хорошо видимой.

Фрезеровка древесины

Назначение

На фото показан процесс изготовления объемного узора.

Фрезеровка – это процесс механической обработки заготовки специальным режущим инструментом, называемым фрезой, при котором этот инструмент совершает вращательное движение вокруг собственной оси, а заготовка перемещается поступательно относительно рабочего вала станка. Также может перемещаться сам вал относительно неподвижной заготовки.

Основной рабочий орган фрезерного станка – это фреза. Она представляет собой режущую головку, закрепленную на хвостовике, который имеет определенный размер (обычно 8 мм) и фиксируется в патроне, надетом на вал двигателя. Обычно фреза – это многозубый инструмент, изготовленный из инструментальной стали различной прочности. Бывают затылованные и незатылованные фрезы.

Сверло фрезеровальное по дереву перьевое системы «Зубр».

В зависимости от особенностей оборудования и организации процесса обработки фрезерование может различаться по таким признакам:

1. По пространственной ориентации шпинделя станка различают вертикальное и горизонтальное фрезерование . Современные производственные станки обычно имеют универсальное исполнение и способны производить вертикальную и горизонтальную обработку под разными углами с использованием различного инструмента;
2. По направлению вращения фрезы относительно движению заготовки или шпинделя станка различают встречное и попутное вращение . Встречное движение обеспечивает большую производительность и безопаснее, тогда как попутное вращение дает более высокое качество обработки, но опасно вырыванием заготовки;
3. По типу используемого инструмента бывает фасонное, концевое, торцевое периферийное фрезерование и другие виды обработки .

Вспомогательные приспособления, применяемые в работе

Фрезер редко используют для черновой подгонки заготовки, чаще от инструмента (и работающего с ним оператора) требуется филигранная точность. На помощь приходят всевозможные вспомогательные устройства, делающие работу с фрезером проще и удобнее.

Параллельный (боковой) упор применяется для фрезерования параллельно краю заготовки. Он позволяет равномерно вести инструмент на заданном (относительно небольшом) удалении от кромки. К основанию инструмента крепится посредством двух жестких стальных штанг, которые фиксируются на подошве винтами. От жесткости получаемой конструкции в конечном итоге зависит качество работы. Изготавливают параллельный упор из литого или штампованного металла, изолированного от непосредственного контакта с заготовкой съемной накладкой из пластика.

Направляющая шина тоже используется при фрезеровании по прямой линии, однако в отличие от бокового упора может быть установлена на любом удалении от края заготовки и под любым углом к кромке. Представляет собой профилированную линейку, закрепляемую на заготовке струбцинами. К фрезеру подсоединяется специальный башмак, который перемещается по пазам шины и направляет инструмент.

Копировальная втулка применяется для фрезерования по сложной траектории путем копирования контуров шаблона. Во время работы бортик втулки упирается в край шаблона, в результате фреза воспроизводит его контур на заготовке, и вы получаете немного увеличенную копию изделия, использованного в качестве шаблона. Втулка выбирается под диаметр фрезы, фиксируется с помощью быстрозажимного механизма.

Линейка-циркуль помогает фрезеровать заготовку по радиальной линии. С его помощью можно сделать, например, закругленную столешницу. Один конец линейки-циркуля крепится винтами к подошве фрезера, другой фиксируется штифтом в отверстии, просверленном в заготовке в центре окружности.

Патрубок для подсоединения пылесоса – элемент, в необходимости которого сегодня уже, наверное, никто не сомневается. Позволяет в процессе работы сохранять область реза чистой, а значит, и хорошо видимой.

Как правильно выставить глубину фрезерования

Выставление глубины фрезерования производится в два этапа.

Выставление нулевой точки

Чтобы выставить глубину фрезерования, следует, прежде всего, выставить нулевую точку. А потом, отталкиваясь от нее, можно выставлять и необходимую глубину. Нулевой точкой мастера называют такое положение фрезы, когда ее конец касается поверхности обрабатываемой заготовки.

Ориентируясь лишь по шкале, такую точку задать невозможно. Это объясняется тем, что при установке фрезы мы никогда не знаем точно, на какую глубину мы ее вставили и какова точная длина этого инструмента.

Для определения нулевой точки фрезер следует опустить до момента касания и зафиксировать его в этом положении при помощи специального фиксатора, имеющегося на любом фрезере.

Для установки глубины погружения фрезера используется специальный упорный штифт. На него нанесена шкала грубой настройки. Через тело штифта проходит винт точной подстройки со шкалой, расположенной в верхней его части. Винт снабжен рукояткой, позволяющей вкручивать его или выкручивать. Причем нижняя его часть передвигается соответственно.

Винт снабжен резьбой М6 с шагом 1 мм. Это значит, что один оборот регулировочного винта добавляет или убавляет 1 мм глубины фрезерования. Поворачивая головку винта на доли полного оборота, можно с высокой точностью выставлять необходимую величину.

На корпусе шкалы имеются отметки в виде стрелочек. Желательно, чтобы они были совмещены с каким-то круглым делением. Для этого головку винта тонкой настройки нужно повернуть так, чтобы его нижняя часть уперлась в револьверный упор. При продолжении вращения головки винт начинает перемещать шкалу. Так и подбирается ее удобное положение. После этого шкалу необходимо зафиксировать.

В таком положении фрезер выставлен в ноль. В ноль также выставлена и его шкала.

Если расфиксировать фрезер и поднять его, а затем вновь опустить, то острие регулировочного винта не даст инструменту опуститься ниже ранее настроенного положения, которое мастера называют нулевым.

Настройка глубины фрезерования

Теперь можно выставлять и глубину фрезерования. Допустим, эта величина должна составлять 2 мм. Для ее выставления следует сделать 2 полных оборота головки винта точной настройки. После такой настройки фрезер обеспечит глубину выемки в 2 мм.

Если проверить глубину выполненного фрезерования, то вполне может обнаружиться небольшая погрешность. Она обусловлена тем, что при опускании фрезера для начала работы кончик фрезы может слегка промять обрабатываемую древесину.

Какой фрезер лучше купить

Чтобы сделать правильный выбор, нужно определиться с типом запланированных работ: выпиливание, украшение, соединение, обработка краев. После чего оценивают частоту использования, место для хранения, способа перевозки. Для тех, кто определился с этими моментами, можно воспользоваться такими рекомендациями:

• DeWalt D 26204 K – подойдет для тех, кто хочет купить инструмент и забыть о дополнительных тратах.
• Black+Decker KW1200E – эргономичный вариант с интуитивным функционалом.
• Bosch POF 1400 ACE – доступный выбор высокого класса.
• Elitech Ф 1800Э – обеспечивает максимально плавные, точные края.
• Kolner KER 1200V – хороший выбор, если необходимо купить фрезер недорого.
• Bort BOF-1600N – маневренный инструмент с внушительным весом.
• Ryobi R18TR-0 – единственный аккумуляторный триммер в рейтинге.
• Hammer FRZ710 Premium – снабжен оправданным плавным пуском при высокой производительности.
• DeWalt DW 682 K – ламельный фрезер с идеальной вертикальной постановкой.
• Интерскол ФМШ-12/710 – единственный присадочный фрезер, работающий почти по любым поверхностям.

Лучшие фрезеры отвечают всем требованиям безопасности, разрабатываясь на фабриках в несколько этапов. Перед покупкой товара желательно посетить магазин, чтобы присмотреться к товару и подержать его в руках. Это позволит сделать покупку наиболее правильной.

Пылеудаляющие приспособления

Профессиональные мастера, чтобы обеспечить пылеудаление, специально покупают технический пылесос, подсоединяющийся через адаптер шлангом к фрезеру. Причем управлять инструментом он не мешает, да и разметка и место обработки изделия всегда открыты для визуального осмотра.

Без отсасывающей установки работать очень тяжело. Но не все решаются на подобную покупку, так как она слишком обременительна по деньгам, к тому же не всегда оправдана. Правда, есть и другое решение, можно избавиться от пыли бытовым пылесосом.

Между фрезерной машиной и пылесосом устанавливают герметично закрывающийся бак. Он и будет улавливать основную массу пыли. Оборудуют его дополнительным шлангом, а внутрь вставляют тканевую сетку. Причем эти конструкции можно приобрести готовыми или сделать своими руками. Кстати, самодельный прибор поможет собирать бытовому пылесосу даже крупный строительный мусор и древесную пыль.

Параллельный упор

Все вышеперечисленное под силу и обычной фрезе без опорного подшипника (она дешевле), если использовать копировальное кольцо или параллельный упор. Начнем с упора. Им комплектуют все без исключения фрезеры, но это не значит, что он у всех одинаков. В самом простом случае упор представляет собой гнутую металлическую пластину на двух стальных штангах с вырезом по центру.

В подошве фрезера для них предусмотрены направляющие с фиксаторами. Для обеспечения жесткости их делают длинными (во всю плиту) или короткими, но двойными — на каждую штангу по две разнесенных. Фиксация происходит минимум в двух точках (по одной с каждой стороны), максимум — в четырех.

В «примитивном» варианте такой упор имеет существенные недостатки — низкую жесткость штампованной конструкции, сложность точной настройки положения, ограничения по диаметру используемой фрезы (она должна помещаться в центральный вырез), невозможность отрегулировать базу опорной поверхности. По мере усложнения аксессуар избавляется от этих недостатков. Для примера рассмотрим самую интересную конструкцию, опуская промежуточные.

Штанги фиксируют в подошве не отдельными зажимами, а одним, действующим сразу на две стороны, — так сподручнее. После того как «штыри» зажаты, выставляют положение опорного башмака — он выполнен не заодно со штангами, а способен по ним перемещаться. У него тоже два зажима с одним (что удобнее) или двумя стопорными винтами.

После грубой настройки ослабляют дополнительный фиксатор и двигают опорную часть башмака, вращая юстировочное колесико. Как и в случае с вертикальной настройкой, здесь присутствуют мерные деления. Выставив требуемое значение, дополнительный стопор фиксируют.

Далее при не­обходимости раздвигают или сближают накладки, тем самым расширяя базу и/или подгоняя размер центрального промежутка между ними под фрезу конкретного диаметра. Заключительное и важнейшее замечание — основа механизма не стальная штампованная, а отлитая из легкого сплава.

Параллельный упор пригодится при работе с кромкой или при фрезеровании в поверхности на заданном удалении от края. Работают как по ровному контуру, так и по криволинейному. «Минусы» у такого устройства позиционирования таковы: ограничение отступа от края и сложность процесса.

Качественное фрезерование требует определенной сноровки и твердой руки. Например, легко «завалить» линию в начале и в конце заготовки, когда упор контактирует с кромкой не по всей длине базы. Если отступ велик, возрастает и риск уклониться от перпендикуляра с кромкой (или касательной к ней, когда она криволинейна).

Для удобства и точности работы регулируют базу бокового упора. При максимальном сближении губок легче начинать и заканчивать проход. Сближая «башмаки», необходимо помнить о том, что при опускании фрезы она может встретиться с ними, если отступ от края незначителен.

Максимально расширенная база облегчит длинные проходы на большом удалении от края, когда велик крутящий момент, уводящий линию упора от перпендикуляра к кромке.

Фрезер устанавливают на линию разметки, упор подводят к кромке и фиксируют. В данном случае обе штанги зажимают вращением одной рукоятки, обычно — несколькими «персональными» винтами.

Отпустив фиксатор механизма прецизионной регулировки, вращают котировочный винт, добиваясь точной установки упора.

После окончания настройки механизм фиксируют.

Точная настройка позволяет добиться полного совпадения линии разметки и оси фрезы. Для облегчения процедуры на подошве делают «мушку-прицел», по которой легче ориентироваться.
