Как сделать распиловочный станок из лобзика  своими руками + фото и видео

Что можно делать с помощью инструмента

Умельцы знают, что с помощью лобзика можно сделать много оригинальных изделий. Так, например, можно:

• Выпилить оригинальную игрушку для ребенка — домик, состоящий из стен, крыши, окон и дверей, или кукольную мебель для девочки;
• Изготовить из фанеры или ДСП детали для декоративного панно;
• Можно использовать его при изготовлении отдельных деталей для детской или взрослой мебели;
• Также с помощью электрического прибора можно готовить декор для окон и дверей частного дома.

Начинать овладение лобзиком нужно с самых простых изделий. Работа на таком станке требует определенных навыков и умений. Во многих больших городах существуют курсы выпиливания лобзиком для всех желающих. Обычно на такие курсы с удовольствием ходят не только мужчины, но и женщины. При выпиливании лобзик издает характерный шум, который возникает из-за контакта механизма с материалом. Поэтому для работы домашнему мастеру, скорее всего, понадобится отдельная мастерская. Можно работать и в гараже, если там имеется электричество.

Истинные умельцы выпиливают настоящие шедевры: цветы, затейливые украшения, макеты церквей и замков. Работа лобзиком — отличное хобби для тех, кто имеет умелые руки и хочет реализовать свой творческий потенциал. Дети начиная с десяти лет могут также осваивать премудрости выпиливания под руководством старших. Однако ни при каких обстоятельствах нельзя оставлять ребенка одного с работающим электрическим лобзиком. Если он работает на высокой скорости, одно неаккуратное движение может повлечь за собой травму кисти.

Проще всего работать с лобзиком, используя для выпиливания фанеру или ДСП. Эти материалы отличаются мягкостью и податливостью, работать с ними очень удобно. Приобретать материалы лучше всего в специализированных магазинах, но можно воспользоваться и тем, что уже имеется в сарае или в гараже.

В советское время, во времена всеобщего дефицита, многие любители выпиливания находили материалы для работы на свалках. Пожилые люди порой делают так и сейчас. Действительно, на городских свалках можно найти много элементов старой мебели, пригодных для работы с лобзиком. Однако эксперты не рекомендуют брать фанеру и ДСП в таких местах, потому эти материалы — благоприятная среда обитания для болезнетворных бактерий и грибков.

В форме лопаты

Самое простое, что нужно сделать, это сделать так, чтобы это выглядело как большая лопата.

Для производства требуется алюминиевый лист размером около 30 x 50 см.

В то же время, она должна иметь изогнутую сторону на вершине так, чтобы ее край был 5 см в высоту.

Кроме того, боковые стенки могут быть сложены таким же образом для большей функциональности, а ручка может состоять из обычного ковшового резака.

Для производства стеклоочистителей с сосновыми бортами необходимо изготовить ламели из того же материала.

Размер последнего делает каждый из них более комфортным для Вас. Также необходимо взять лист оцинкованного железа, чтобы его размеры составляли от 73 до 70 см.

Это очень простой вариант скребка. На железном листе необходимо закрепить винты (можно даже использовать винты) по краям доски. Затем крепится сама направляющая, которая служит ручкой.

Продолжение модернизации швейной машинки

После того, как со штоком все работы завершены, металлическая крышка прикручивается на место. Можно перейти к другой стороне машинки. Здесь был использован шкив от стиральной машинки, диаметром 20 мм, неизвестно откуда взявшийся среди хлама в гараже. Однако найти такую деталь для того, кто решит повторить мою переделку, труда не составит. Очень многие избавляются от старых стиральных машин. В крайнем случае, существуют социальные сети, в которых люди будут рады избавиться от неисправной техники при условии самовывоза даже бесплатно.

Пластиковый шкив был установлен на место металлического колеса, которое швея вращала рукой во время работы. Входит шкив на место очень плотно, после чего приворачивается родным болтом с очень широкой шляпкой.

Чтобы вставить шкив, придётся немного подстучать его молотком

Проставка под машинку: из чего и как её сделать

Теперь было нужно сделать так, чтобы машинка стояла выше – ведь родной шток был удлинён. Для этого я использовал кусок столешницы из ДСП. Он был вырезан по форме основания. Отверстия были отмечены при помощи обычной краски и просверлены.

Проставка готова, остаётся прикрутить её на место

Прикрутив проставку к основанию швейной машины, я решил добавить немного эстетики, поэтому она была окрашена в чёрный цвет, в тон бывшему рабочему инструменту портного. Получилось довольно неплохо. Пока краска высыхала, можно было заняться станиной для нашего стационарного электрического лобзика.

Проставка была окрашена в чёрный цвет, чтобы получившийся агрегат смотрелся эстетичнее

Как сделать напорный пескоструйный аппарат

Шаг 1: Необходимо снять сопло старого баллона с пропаном. Следует убедиться, что в баке не осталось паров, которые могут быть вредными. После делается заливочное отверстие – в верхней части просверливается отверстие и крепится подъемная крышка.

Шаг 2: теперь надо посверлить отверстие в нижней части бака и еще одно отверстие на верхней стороне бака. Следует сделать то же самое для другой трубы, чтобы получить две 3-дюймовые резьбовые стальные трубы. После приварить трубы ко дну и бокам резервуара.

Обратите внимание!

• Компрессор своими руками: ТОП-130 фото-обзоров готовых компрессоров. Пошаговая инструкция + схемы и чертежи

• Ветрогенератор своими руками: ТОП-170 фото-обзоров готовых приборов. Подробная инструкция по самостоятельному изготовлению для начинающих

• Точечная сварка своими руками — лучший мастер-класс по изготовлению самодельной точечной сварки с пошаговыми фото-схемами работы своими руками

Шаг 3: привинчивается смесительный клапан к концу нижней трубы. Прикручивается Т-образный соединитель в нижней части смесительного клапана.

Шаг 4: крепится 4-х канальный фитинг с внутренней резьбой к стальной резьбовой трубе на верхней стороне резервуара. Затем сверху привинчивается манометр, регулятор давления сбоку и предохранительный клапан снизу. Присоединяется водоотделитель к регулятору давления.

Шаг 5: прикручивается штуцер с внутренней резьбой из водоотделителя и предохранительный клапан для регулирования подачи воздуха из компрессора на другой конец. Подсоединяется труба от воздушного компрессора к предохранительному клапану. Присоединяется труба от воздушного компрессора к предохранительному клапану.

Шаг 6: Резьбовая труба прикручивается снизу предохранительного клапана, который прикреплен к 4-стороннему фитингу. Отрезается он прямо в основании от баллона с пропаном, а после привинчивается на конце коленчатый фитинг с внутренней резьбой. Теперь следует измерить и отрезать небольшой кусок трубы и прикрепить его к Т-образному соединителю. Стыки привариваются.

Шаг 7: Резиновый шланг подсоединяется к другому концу Т-образного соединителя внизу и фиксирует сопло сверху с помощью трубного фитинга. Давление в резервуаре позволяет абразивной среде смешиваться с воздухом. Среда теперь нагнетается в смесительную камеру.

Таким же образом можно сделать пескоструйный аппарат своими руками из огнетушителя.

Процесс модернизации

Лобзик ручного типа в качестве основного устройства для станка имеет недостатки. Главная проблема заключается в пилке — он слишком широкая в ручных моделях. Из-за этого тонкую работу по дереву ею сложно выполнить — кривизна линий ограничена.

Предыдущая конструкция проста и не имеет дополнительных деталей, которые облегчают работу с деревом. Направление модернизации — возможность замены пилки на тонкую.

Варианты по улучшению конструкции:

1. Сооружают коромысло. Конструкция будет натягиваться пружинами, с одной стороны. Вторая сторона коромысла закрепляется на пилке.
2. Закрепляют пилку между двух валиков. Они служат направляющими тонкой пилки.
3. Используют стационарное заводское устройство в качестве привода системы из двух коромысел. Между последними натягивают пилку. Движение передаётся от заводского устройства на нижнее коромысло пилки.

Конструкцию при покупке или самостоятельном изготовлении предстоит выбрать исходя из личных предпочтений и желания ковыряться в технике. Использование направляющих валиков менее популярный вариант — надёжность его хромает.

Распространена модернизация путём установки коромысел. Лучше, чтобы при этом заводское устройство служило только приводом для пилки лобзика. Для этого нужно отключить маятниковый ход в инструменте.

Другой вариант

Этот вариант состоит из таких частей:

1. Станина, выполненная из ДСП.
2. Трубка для пылесоса.
3. Ламинированная фанера для крышки станка.
4. Конфирманты.

Есть второй вариант стационарного приспособления для работы с древесным материалом, который собирается из большего количества запчастей, но изготовить его не составит труда. Станина изготавливается из ДСП и состоит из задней стенки и двух боковин. Чтобы было нетрудно добраться до кнопки включения, передняя стенка у станка отсутствует.

В задней стенке необходимо своими руками высверлить отверстия для трубки пылесоса и шнура. Крышка для станка можно изготовить из ламинированной фанеры толщиной 10 миллиметров. Всю конструкцию можно стянуть конфирмантами. Лобзик можно закрепить таким же способом, как описано выше, в первом случае.

На станке, выполненном по этому варианту можно обрабатывать более массивные заготовки, однако,при выполнении работе с толстой заготовкой пила лобзика может уходить в обе стороны и отклоняться назад. При этом ухудшается точность реза. Этот недостаток легко можно устранить своими руками, установив на самодельный станок кронштейн, который будет служить упором.

Пила лобзика при этом будет двигаться между двумя 11-миллиметровыми подшипниками, которые необходимо прикрутить винтами к Г-образной полосе, выполненной из стали. Тыльная часть пилы будет упираться в стенку самого кронштейна. Эта конструкция не даст полотну вашего лобзика отклониться от заданной траектории.

Кронштейн необходимо крепить к каркасу, изготовленный из брусков 50 на 50 миллиметров. Его можно опускать или поднимать в зависимости от длины и толщины обрабатываемой древесины. Для этого сам каркас вместе с упором необходимо крепить не намертво к боковине станка, а прижиматься к ней оргалитовой, стальной или текстолитовой пластиной. Устанавливаем вертикальную стойку каркаса между оргалитом и станиной.

Станок может быть более удобный, если монтировать на него дополнительную ограничительную планку, с помощью которой можно резать материал на заготовки, одинаковой длинны и толщины.

Ограничитель крепится к станку с помощью струбцин. Его изготавливают из деревянного бруса, алюминиевого или стального уголка. Можно также для удобства установить планку на салазки, которую необходимо закрепить по бокам или внизу столешницы.

Электролобзик из швейной машинки своими руками

Из подручных средств, найденных у себя в гараже или приобретенных на металлоприемке, можно изготовить много полезных вещей и приспособлений для мастерской.

Например, в дело может пойти бабушкина швейная машинка, доставшаяся в наследство. Это отличный вариант для каких-нибудь самоделок.

Ну а поскольку речь в данной статье идет про станки, то и будем делать электролобзик, а точнее — настольный лобзиковый станок.

От самой швейной машинки потребуется только металлический корпус и заводской кривошипно-шатунный узел.

Остальные запчасти нам не понадобятся, но их можно приберечь для изготовления каких-либо других самодельных приспособлений.

Основные материалы, которые потребуются для изготовления лобзикового станка из швейной машинки:

• металлическая полоса;
• профильная труба (или уголок);
• листовой металл;
• подшипники;
• стальной круглый пруток;
• электродвигатель;
• крепеж — болты с гайками.

Шаг первый: изготовление станины.

Чтобы сделать раму, можно использовать разные подручные материалы — в принципе, для этого подойдет любой металлолом, который имеется в наличии.

В данном случае для изготовления станины лобзика из швейной машинки мастер использует отрезки прямоугольной профильной трубы и металлической полосы. Собираем станину. Фиксируем все элементы с помощью сварки.

Далее к станине нужно прикрепить электродвигатель и корпус швейной машинки. Соединяем их между собой с помощью ремня.

Шаг второй: изготовление держателя для пилки лобзика.

На следующем этапе займемся изготовлением еще одной важной детали — держателя для пилки. Сделать его очень просто

Потребуется стальной кругляк и болты. Отрезаем заготовку нужной длины. С одной из сторон сверлим в ней отверстие, с другой — вырезаем паз.

В том месте, где находится паз, необходимо просверлить по бокам отверстия и нарезать в них резьбу. Вкручиваем пару болтов, которые будут фиксировать хвостовую часть пилки.

После этого по центру кругляка надо просверлить еще одно отверстие, и также нарезаем в нем резьбу. В него вкручиваем болт, который будет фиксировать сам держатель на штоке швейной машины, который ходит вверх вниз.

Шаг третий: изготовление рабочего стола.

В идеале использовать листовой металл. Но поскольку материал этот не самый ходовой в домашнем хозяйстве, и у многих мастеров попросту может не быть его в наличии, то можно использовать что-нибудь другое — например, ЛДСП.

В данном случае мы остановимся на листовом металле. Вырезаем заготовку нужного размера.

Делаем разметку, и сверлим рядом друг с другом два отверстия. Обрабатываем напильником по металлу, чтобы получился паз для пилки. Крепим рабочий стол к верхней части рамы лобзикового станка.

Шаг четвертый: изготовление блока подшипников для пилки

Чтобы пилка электролобзика не гуляла в разные стороны в процессе распиловки заготовок, необходимо изготовить блок подшипников.

Cоветуем: Как с помощью коронки нарезать малярный скотч на узкие рулончики

Отрезаем кусок металлической полосы. Привариваем к ней «уши» с отверстиями, устанавливаем болт с подшипником, и обвариваем. Потом привариваем еще два болта. Надеваем на них подшипники, и фиксируем гайками.

Блок подшипников состоит из одного упорного подшипника и двух прижимных (они находятся по бокам пилки).

Блок подшипников необходимо будет закрепить на конце Г-образной стойки, сваренной из двух отрезков профтрубы. А саму стойку привариваем к рабочему столу.

Шаг пятый: установка лобзикового станка

На последнем этапе останется только покрасить собранную конструкцию, и установить ее на верстаке или другом подходящем месте. Для крепления рамы мастер использует болты с гайками.

Подробно о том, как изготовить самодельный лобзиковый станок из швейной машинки, вы можете посмотреть на видео ниже.

Учитывая, что автор использовал детали, которые были у него под рукой, то конструкция получилась бюджетной — отличный эконом-вариант для домашней мастерской или гаража.

Ремонт

Прежде чем отремонтировать инструмент самостоятельно, рекомендуется собрать информацию, обратив внимание на некоторые явления, которые возникают при неисправностях:

• корпус сильно нагревается;
• возникают посторонние шумы в самом начале работы агрегата;
• появляются снопы искр при начале функционирования электролобзика.

Есть два вида поломок, которые можно исправить самостоятельно:

1. электрический блок выходит из строя;
2. ломаются механические элементы.

Если сломался ротор или статор, то такую неисправность устранить самому невозможно — проще всего отдать машинку в сервисный центр. Бывает это обычно от чрезмерного загрязнения рабочих узлов и отсутствия профилактической очистки агрегата.

Если износились щетки, то их можно заменить самостоятельно — здесь нет никакой сложности.

Если сломался регулятор, который отвечает за обороты, то починить этот узел может только специалист. Инструмент разбирается за считаные минуты. Корпус можно «располовинить», открутив винты. Старую смазку надо удалять в первую очередь, после очистки следует нанести новую.

Втулки штока в магазинах не продаются, можно только найти такие элементы только среди б/у инструментов. В разных моделях стоят практически идентичные втулки.

На отдельные модели следует делать специальные обоймы-фиксаторы, для их монтажа используется (в качестве прокладки) медная фольга. Если модель имеет бюджетную стоимость, шток, как правило, сделан из металлической пластины. Производители экономят на металле, поэтому параметры этой пластины по толщине крайне незначительные. Пластина нередко не выдерживает нагрузок и лопается.

В этом случае машинка разбирается, каждый этап записывается, фотографируется цифровой камерой. Деталь изымается (пластина имеет сложную конфигурацию). Фрагменты пластины берутся владельцем, чтобы на месте правильно выбрать необходимую запасную часть. После установки новой детали на место сломанной следует обязательно обновить смазку.

Чтобы поменять щетки, не требуется большая квалификация. Достаточно открыть корпус электролобзика и вынуть изношенные щетки, аккуратно протереть кусочком бинта все впадины и узлы агрегата. Затем новые щетки следует установить на место старых элементов. Для протирки лучше всего использовать спирт.

Преимущество современных моделей в том заключается, что использовать паяльник нет необходимости. Термический предохранитель также выходит из строя, но не так часто. Эту деталь несложно заменить. Если в агрегате наблюдается искрение, то это в первую очередь говорит о том, что щетки поизносились или смазка устарела.

Любой инструмент требует профилактического осмотра – это обязательная предпосылка для того, чтобы он прослужил долгое время. В этом случае не потребуется дополнительная доработка или материальные траты на приведение его в порядок.

Замена пилкодержателя

В электролобзиках самая распространенная неисправность – это замена быстросъемного крепления пильного полотна. Для крепления требуется инструмент определенной толщины. Если ее размер будет меньше, то пилка будет «люфтить».

Есть вход из этой ситуации: можно поставить держатель на болтах. Тогда оборудование станет вполне универсальным. Для этого следует квадратную арматуру разрезать на два куска, просверлить в них отверстия диаметром 3–4 мм и укрепить болтами М5. Придется повозиться, ведь операция довольно трудоемкая, но резать после этого инструмент будет точно.

Также можно сделать поменьше движение пилки в перпендикулярном векторе движения. Из алюминиевого листа вырезается пластина (она должна соответствовать параметрам подошвы лобзика). Затем вырезается выемка в соответствии с размерами инструмента. Заусенцы снимаются небольшим напильником. Обязательно на выступах делаются скосы. В пильное полотно врезается пластинка, она монтируется на подошву инструмента.

Затем просверливаются отверстия, чтобы установить крепежные элементы. Кусочек оргстекла вставляется в металлическую пластинку. Следует только произвести распил по той точке, где оно будет базироваться.

Особенности подготовки электролобзика к работе

Выбор пилки. Один из основных параметров качественной распиловки — правильно подобранная пилка. Для каждого материала предусматривается соответствующий тип этого режущего инструмента:

• Если требуется сделать прямой распил древесины, то следует выбрать полотно со средними (или крупными) зубцами. Такой пилкой можно резать паркет, ламинат, доску. Лучше использовать пилки с широким полотном. На некоторых моделях пил можно увидеть специальный значок — clean for wood — так производители маркируют изделия для обработки древесины. Ими проще управлять, не затрачивая чрезмерных усилий. Обеспечить ровный распил поможет функция плавного пуска — двигатель разгоняется постепенно, без рывков;
• Для металла лучше взять узкую пилу с мелкими зубьями. Толщина пропила в металле обычно от 3 до 5 мм. Наиболее прочные сплавы и нержавейку резать проще полотном с самыми мелкими зубьями. А для прочного пластика и цветных металлов можно выбрать более крупный размер зуба. Пилки для таких операций маркируются надписью — for metal;
• Керамику или кафельную плитку обрабатывают полотном без зубов. Вместо них на пилке нанесен абразивный состав, чаще всего — алмазное напыление. Инструмент аккуратно закругляет края и делает прямолинейный разрез. Узнать полотно не сложно. Помимо отсутствия зубов, боковая поверхность имеет маркер — special for ceramics;
• Выполнить фигурное пиление проще всего с помощью узкой и тонкой пилки с мелким зубом. Такое полотно не зажимается при поворотных операциях, что способствует точной, без погрешностей, резке. Одним из лучших инструментов для фигурной резки считают Hitachi CJ65V3 — этому лобзику «по зубам» даже резная мебель.

Интересная информация: Нетрадиционное использование дрели — 4 интересных лайфхака

Как вставить пилку в электролобзик. Правильно закрепить пилку нужно не только для точной резки, но и для недопущения травм при работе. Электролобзики выпускаются с различными видами креплений пильного полотна:

• Колодочное. Самый применяемый вид зажима. Полотно вставляется в колодку и зажимается до упора двумя винтами. Затягивать винты нужно аккуратно, не допуская перекоса пилки. Замена затупленного полотна происходит так же просто — ослабляются винты, вытаскивается пилка, на ее место вставляется новая.
• Винтовое. В таких устройствах пилка помещается в зажим и затягивается одним винтом. Меняется полотно быстро и без усилий. Главное в установке — проверить угол вставленной пилы. Специалисты рекомендует не затягивать винт до предела — это приведет к излишней вибрации полотна.
• Быстрозажимное. Не относится к универсальным. Такое крепление применяется только для определенного типа пилок. К тому же, у пользователей бывают нарекания на надежность фиксации пилки. Установка и замена полотна выполняется так: оттягивается рычажок на зажиме, вытаскивается затупленное полотно, вставляется новое, защелкивается, рычажок возвращается на место.

Может пригодиться: Как выбрать перфоратор: 5 советов для правильного выбора

Поэтапное изготовление станка

Мастер-класс создания лобзикового станка состоит из нескольких этапов, на каждом из которых остановимся в деталях.

Прежде всего, нужно подготовить всё необходимое для работы.

Материалы:

• фанера 10-14 мм;
• пружина;
• 2 подшипника.

Инструменты:

• циркулярка;
• шлифовальный станок;
• дрель с набором сверл;
• электролобзик с пилками;
• пылесос.

Подготовка

Данный этап состоит из таких шагов:

1. Изготавливаем шаблоны. Для этих целей понадобятся лишь карандаш, линейка и бумага.
2. Вырезаем шаблон при помощи ножа.
3. Наклеиваем шаблон к заготовке.

При наклеивании шаблона слишком обильное смазывание клеем не требуется, поскольку удаление бумаги будет затруднительным.

Изготовление заготовок

Заготовки стационарного лобзикового станка изготавливают следующим образом:

1. Выпиливаем заготовки при помощи циркулярки либо другого подходящего инструмента.
2. На шлифовальном станке обрабатываем детали для удаления сколов, заусенцев.

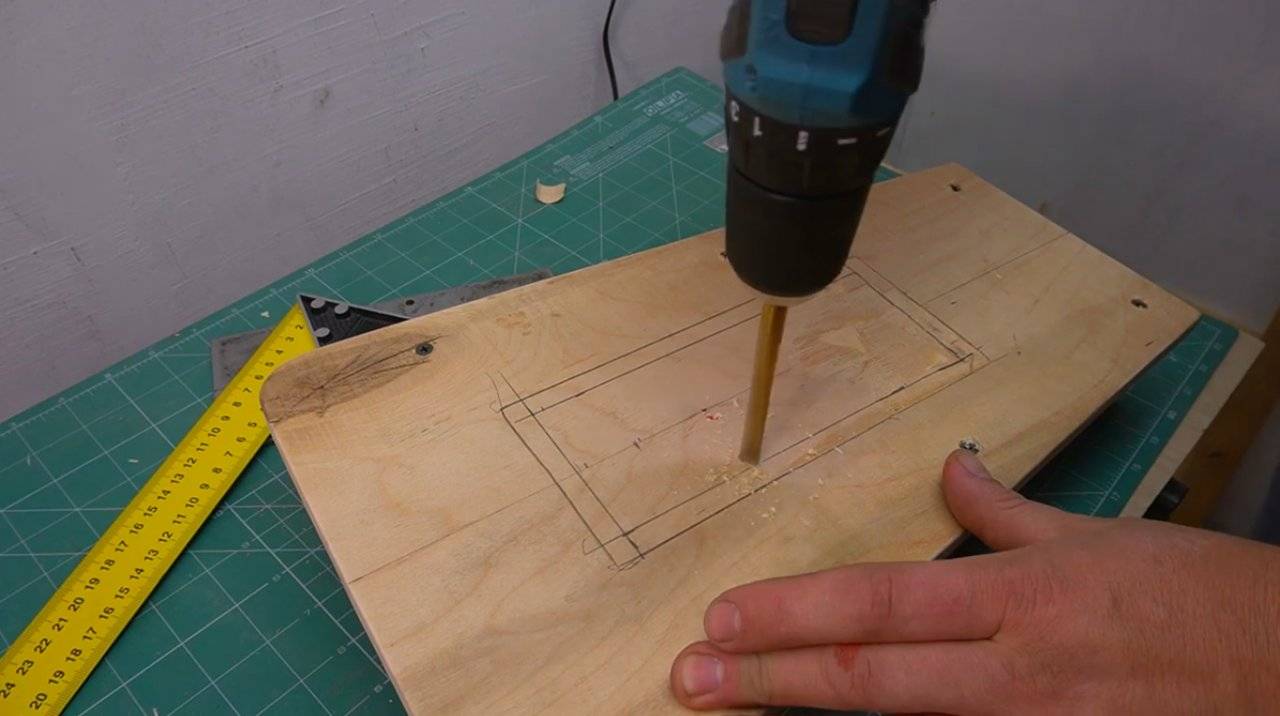

3. Сверлим технологическое отверстие.
4. Для проточки пазов используем напильник.
5. Чтобы сделать отверстия для подшипников, используем перьевое сверло соответствующего диаметра.
6. Прорези под установку лобзика и быстросъемную крышку делаем фрезером.

Сборка

Процесс сборки станка таков:

1. Детали фиксируем на клей, задействовав для временного скрепления струбцины.
2. Для дальнейшей фиксации используем саморезы, которые заворачиваем шуруповертом.
3. Когда детали собраны, выполняем шлифовку для удаления неровностей.
4. Покрываем детали лаком. Лучше всего воспользоваться нитролаком.
5. Основную часть настольного станка собираем на шурупы.
6. Закрепляем основание устройства.
7. Фиксируем верхнюю часть.
8. Молотком загоняем подшипники в подготовленные отверстия.
9. Монтируем кронштейн. Для крепления можно использовать шпильку или болт в соответствии с внутренним диаметром подшипника. При затяжке гайки не нужно прилагать чрезмерных усилий, поскольку должен оставаться небольшой свободный ход.
10. Устанавливаем пружину согласно приведенному ниже фото.
11. Для фиксации пилки изготавливаем зажим, который представляет собой пластину с двумя отверстиями. Пластину устанавливаем на кронштейн и крепим гайкой.
12. Во время сборки станка верхняя часть должна иметь вид, как на фото.
13. Для удобства управления электролобзиком на корпусе изготавливаемого устройства делаем технологические отверстия. Также отверстия потребуются под розетку и выключатель.
14. После того, как нужные прорези сделаны, получаем доступ к органам управления электролобзиком.
15. Изготавливаем зажимы для пилки. Для этого в шляпке болта делаем прорезь, но не до конца. В ходе работы станка в прорезь будет помещаться пилка.
16. Монтируем и собираем верхнюю часть в месте крепления пилки.
17. По конструктивному исполнению нижний узел практически повторяет конструкцию сверху. Разница заключается лишь в том, что вместо пластины применяется старая пилка, у которой болгаркой срезается почти полностью пильная часть. В оставшейся части делаем отверстие с болтом и прорезью по аналогии с верхним узлом.

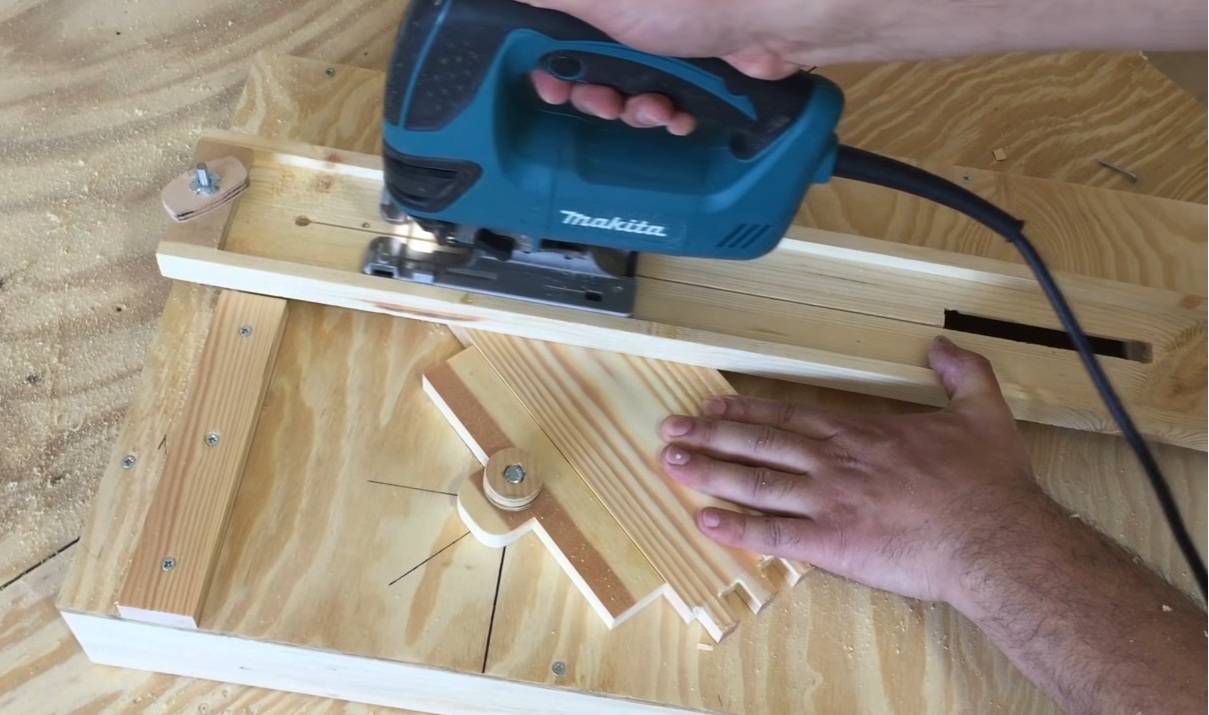

18. Устанавливаем электролобзик. Для фиксации задействуем винты со шляпками под потай.

19. Фиксируем пилку в верхней и нижней части станка.
20. Чтобы отрегулировать перпендикулярность пилки, понадобится угольник либо брусок с углом в 90°. Суть регулировки сводится к смещению пластины в верхней части влево или вправо.
21. Регулировка пилки вперед/назад производится посредством перемещения узла крепления пилки.
22. Из прочного пластика изготавливаем пластину, которая устанавливается снизу пилки. В пластине прорезаем отверстие, а в самом станке фрезером делаем посадочное место под пластину, чтобы она была заподлицо с поверхностью столешницы.
