Способы монтажа
Греющий кабель должен в итоге быть закрыт со всех сторон раствором/плиточным клеем, достичь этого можно
тремя способами:

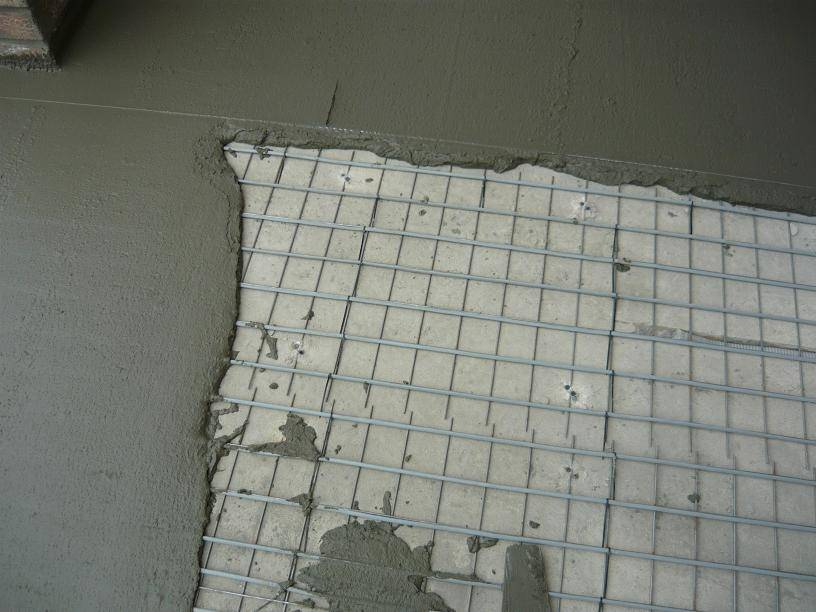

Заливка. Самый правильный на мой взгляд способ. Заключается в заливании мини-стяжки 1-2 см поверх
смонтированного кабеля. Получившаяся стяжка будет пригодна под любое напольное покрытие. Для реализации такого
варианта, следует предусмотреть при заливке основной стяжки пару сантиметров высоты, в местах, где будет
теплый пол. Для работы применяются смеси, допускающие заливку таких тонких слоев. Если изначально стяжка
залита в один уровень и недопустимо поднятие уровня пола – тогда этот метод не годится.
Слой клея. Когда укладывается плитка, и ко всему прочему допустимо поднять уровень чернового пола на
1-2 см (не стоит забывать, сама плитка еще добавит минимум 1 см), плитка кладется поверх кабеля на толстый
слой клея. Нужно рассматривать такой вариант в последнюю очередь, ведь будет существенный перепад на границе
теплой зоны.
Штробление. Самый сложный и муторный способ, однако, когда поднятие уровня стяжки недопустимо – самый

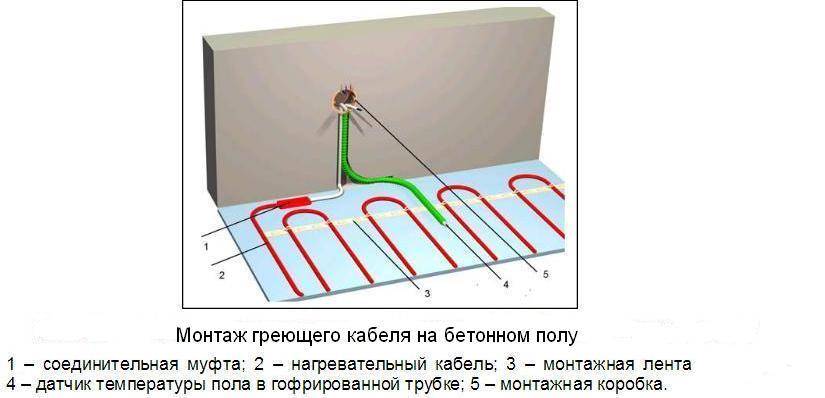

верный. Сначала нужно разметить линии, где будет идти греющий кабель. Так же нужно учесть штробу под гофру с

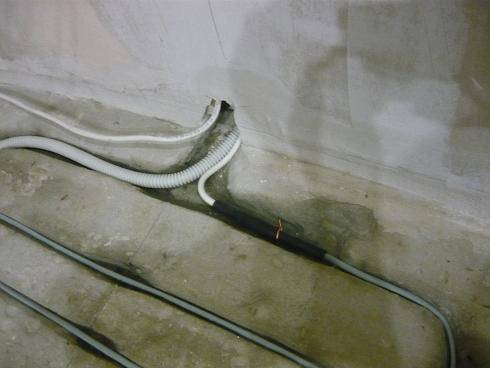

термодатчиком и соединительную муфту с холодным, подключающим кабелем. После разметки нужно приложить
какую-либо нитку/веревку к линиям для проверки длинны штробы. Нужно быть уверенным, что весь кабель влезет в
будущую штробу, иначе нужно менять разметку.
После штробления пыль тщательно удаляется и поверхность грунтуется. Провод укладывается в штробу, глубина
штробы должна позволять нанести 3-5 мм замазывающего раствора поверх кабеля.

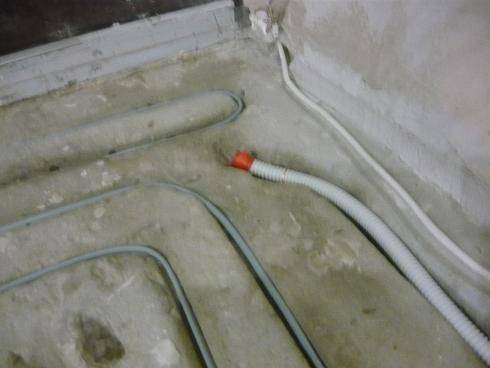

Термодатчик в гофре так же монтируется в штробе, гофра должна быть заглушена с торца (замотать изолентой).
Располагать конец гофры нужно между греющими жилами, недалеко от края греющей зоны (но не на краю).
Оптимальное расстояние термодатчика 30-50 см от края, вглубь теплого участка.
Когда провод уложен, штробы заделываются плиточным клеем, или смесью наливного пола. Если планируется стелить
линолеум, не лишним будет нанести финишный слой 1-2 мм наливного пола.
Проверять или эксплуатировать полы следует не ранее, чем через месяц после завершения всех мокрых
процессов с полом (заливка, укладка плитки). Более раннее включение не повредит сам кабель, однако
может стать причиной растрескивания раствора/клея.
Преимущества укладки под плитку
Хотя современные греющие кабели допускают интеграцию даже в напольные покрытия с деревянным настилом, оптимальным вариантом считается укладка под плитку. У этого решения есть следующие преимущества:
- Главное достоинство заключается в более высокой теплоотдаче. Плиточный материал характеризуется аккумуляционной способностью, поэтому, в зависимости от мощности кабеля, можно обеспечить даже полноценное, а не вспомогательное отопление.
- Если установить теплые полы под плитку, кабель будет дольше сохранять энергетический потенциал. Плитка не просто хорошо нагревается, но и длительное время удерживает накопленную тепловую энергию.
- Это будет практичный вариант обогрева, если реализовать его в ванной или на кухне. Тепло способствует быстрому высыханию пола после того, как он был намочен, что часто случается в таких помещениях.
Монтаж электрического теплого пола с саморегулирующимся проводом
Монтаж любого тёплого пола следует начинать с приобретения необходимо материал, в соответствии с произведёнными расчётами.

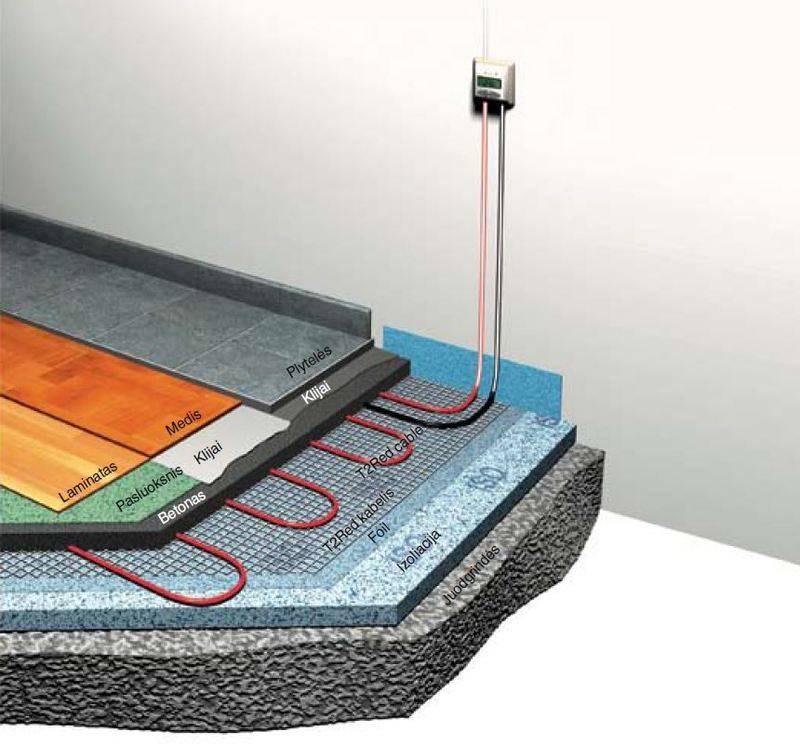

Процесс обустройства нагревательной конструкции с саморегулирующимся кабелем схож с монтажом любого электрического полового отопления:
Устанавливается термостат — определяется место его размещения на стене, расстояние от пола не меньше 30 см, желательно недалеко от выключателя. В стене делается углубление, куда и монтируется терморегулятор. От него пробивается штроба до пола, в которой размещается гофрошланг.
Подготавливается основание — его нужно выровнять и очистить от мусора. Если пол имеет большие перепады, то лучше его залить тонким слоем черновой стяжки.
Производятся работы по гидро и теплоизоляции — укладывается два слоя материала. Сначала гидроизоляционный — это может быть полиэтиленовая плёнка, поверх — термостойкая теплоизоляция, лучше с металлизированной поверхностью. Перед их монтажом, периметр помещения проклеивается демпферной лентой, для компенсации тепловых расширений стяжки при нагревании.

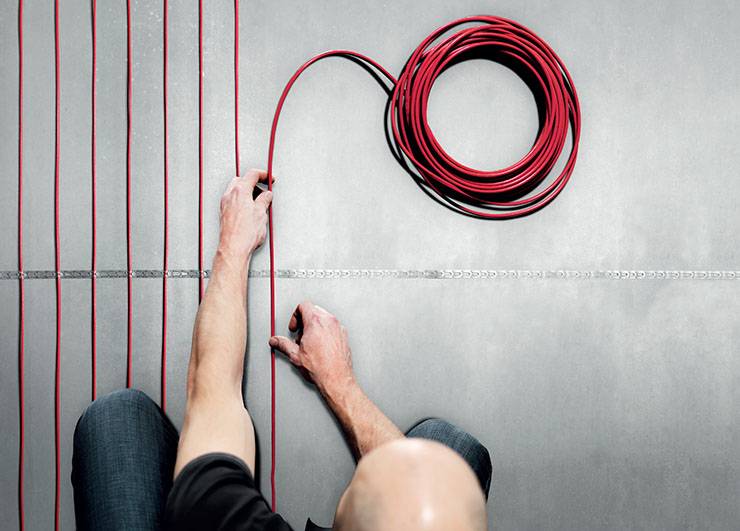

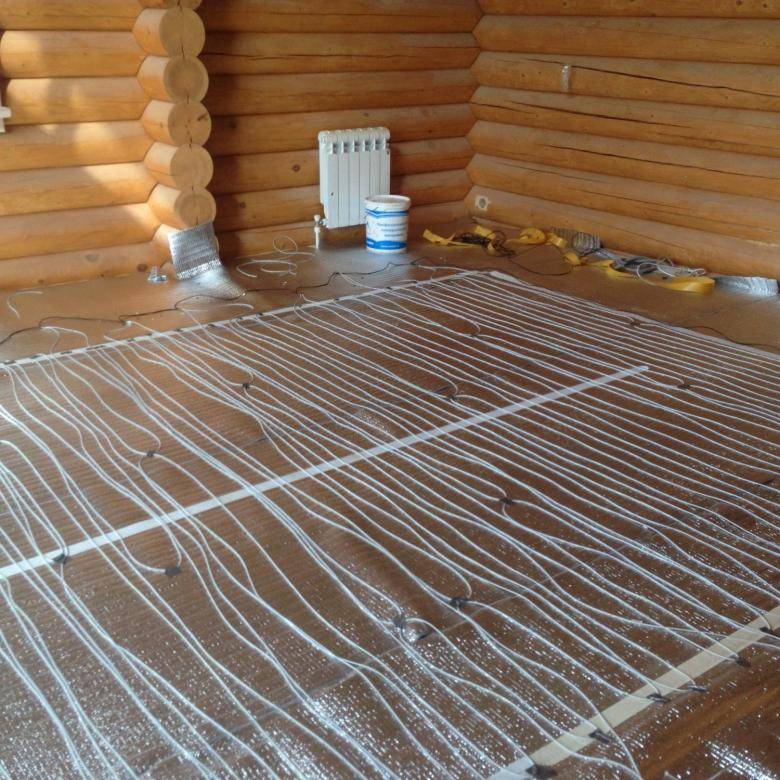

Стелется саморегулирующийся кабель — укладывается согласно запланированной схеме («змейка» или «улитка»). Он должен быть целостным, начинать следует от термостата. Важный момент — шаг укладки нагревательного элемента. Чем он меньше, тем быстрее происходит нагрев пола. А большие шаги приведут к холодным зонам. Рекомендованный отступ от стен 15 см.
Фиксация кабеля производится к армирующей сетке, которая уложена на теплоизоляцию, или с помощью специальной клеящейся ленты к подложке.
Монтируется термодатчик пола — электрошнур от него следует подвести к терморегулятору через гофрированную трубу. Устанавливается термодатчик по центру комнаты, между двумя проводами.
Заливается финишная стяжка — слой бетона должен быть не менее 6 см. Заливка пола делается в один подход, и после выравнивания раствора, бетонная поверхность оставляется на 4 недели для полного затвердевания.
Подключается нагревательный элемент к термостату — это делается при помощи специальных зажимов.
Укладывается финишное покрытие — любой материал (плитка, ламинат), который может соседствовать с отоплением.
Использование в тёплых полах саморегулирующего кабеля выгодно и удобно. Ведь в такой конструкции нет риска перегрева нагревательного элемента, это делает её безопасней. А способность самостоятельно регулировать температурный уровень, позволяет без труда создать комфортную атмосферу в доме.
Видео пособия
Тёплый пол с AliExpress. Самая подробная инструкция как сделать монтаж.
Смотрите это видео на YouTube
Саморегулирующийся кабель | Часть 1
Смотрите это видео на YouTube
Виды нагревательных проводов
Чтобы правильно обустроить тёплый пол, необходимо правильно оценить дом, в котором он будет прокладываться, рассчитать финансы, а также разобраться в видах нагревательных проводов, которые могли бы обеспечить напольному покрытию необходимую температуру. Существует несколько их разновидностей, основные — это нагревательный кабель для тёплого пола резистивного типа и саморегулирующиеся греющие провода. Эти два основных вида отличаются друг от друга характеристиками и принципом действия.
Резистивная разновидность
Греющий элемент резистивного кабеля отличается тем, что температура, которую он создает внутри себя, на каждом его участке одинаковая. Она равномерно располагается по всему кабелю и обеспечивает стабильную подачу тепла на напольное покрытие. К сожалению, это не всегда бывает кстати, особенно если на напольном покрытии располагается мебель, состоящая из материалов, на которые тепло влияет негативно.
В этом видео вы узнаете о монтаже теплого пола:
Резистивный греющий кабель для пола может быть одножильный и двужильный. Состав первого типа при монтировании под пол предполагает замыкание второго окончания провода к терморегулятору, то есть под монтировщиком требуется замкнуть электрическую цепь. Двужильный провод для теплого пола не предполагает такого обязательного условия. Его достаточно одним концом подсоединить к терморегулятору, что особенно бывает кстати при больших площадях или сложной планировке жилья.
Резистивный кабель отличается равномерной теплоотдачей на каждом своём участке. В этом свойстве есть положительные качества, но именно оно вызывает способность провоцировать перегрев в каком-либо отдельном месте. К примеру, часть напольного покрытия находится под мебелью. В процессе разогрева происходит теплообмен между напольным покрытием и материалом, из которого мебель произведена.
Нельзя сказать, что это является пожароопасной ситуацией, однако чрезмерный и долгий нагрев может привести к порче имущества и выходу из строя самого кабеля. Поэтому на стадии проекта при планировании расположения греющего элемента необходимо учесть, что в местах размещения мебели нужно уменьшить количество греющего провода или не проводить его в тех участках вовсе. Это позволит избежать в дальнейшем перестановки мебели и негативных последствий.
Перед установкой теплого пола нужно продумать несколько нюансов, например, где будет стоять мебель
Одножильный провод
Кабель такого типа в момент установки предполагает, что оба его конца сходятся в месте замыкания электроцепи. Характерная черта этой конструкции заключается в том, что она имеет два конца, которые не предполагают нагревания, и подключается к регулятору температуры. Одножильный кабель обладает следующими положительными чертами:
- максимальная температура подогрева в несколько раз выше, чем у двухжильной разновидности;
- небольшое потребление электричества;
- экономичность при покупке.
https://youtube.com/watch?v=cZfbxYkEyn0
Выбирая для теплого пола какой-либо нагревательный момент, необходимо учитывать, что одножильный тип греющего канала рекомендуется выбирать для общественных комнат или нежилых построек. В условиях жилого дома для такого вида подогрева пола подходят санузел, кухня и прихожая. Общую схему установки можно представить следующим образом:
- ненагреваемый кабель сначала подключают к регулятору температуры;

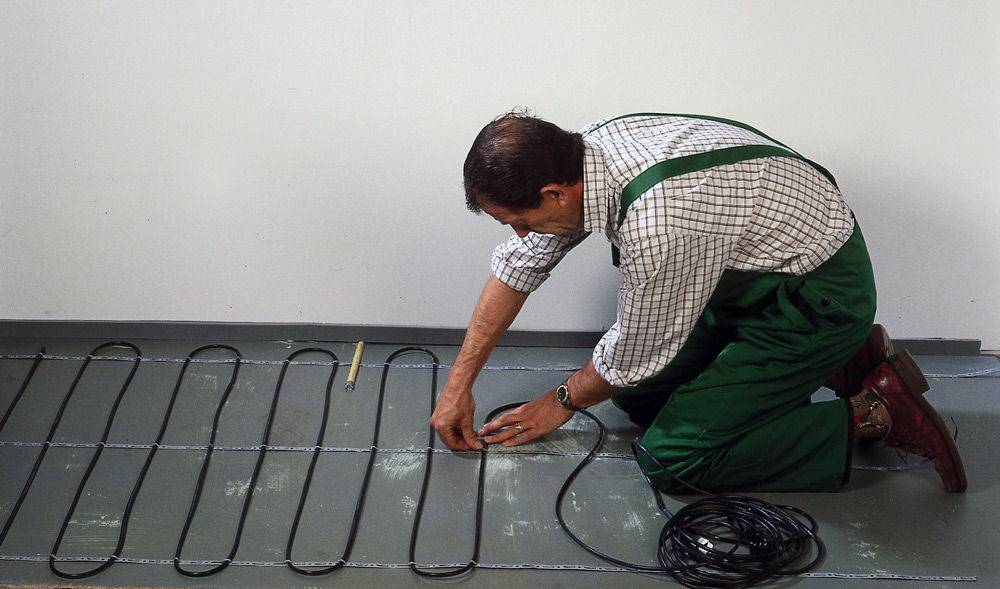

- основную длину провода располагают под полом в виде «змейки»;
- второй оставшийся ненагреваемый конец протягивают в начальное соединение и также присоединяет к терморегулятору.
Двухжильный греющий канал
Этот тип нагревательного канала не предполагает перевод обратно к началу второго конца кабеля. Замыкание электросети получается благодаря специальной муфте, которая предварительно монтируется на один из концов провода. Достоинства этой системы заключаются в следующем:
- провода легко укладывать, они не требуют возврата второго конца;
- есть возможность проложить теплоканал самой разной сложности;
- коммутация к терморегулятору происходит с одной стороны;
- напряжение, проходящее через провод, не влияет на электромагнитные импульсы.
5. Способы монтажа
Как показывает практика, греющий кабель допустимо монтировать не только поверх трубы, но и вовнутрь.
Наружный монтаж
Для такого вида монтажа подходит любой вид проводника. Преимущество такого способа заключается в:
- Его простоте и возможности выполнить укладку самостоятельно;
- При таком расположении нагревателя, пропускная способность трубы никак не меняется, чего не скажешь о внутреннем монтаже.
В зависимости от диаметра обогреваемой трубы и особенностей местного климата, кабель рекомендовано прокладывать несколькими способами:
- Кабель достаточной мощности допустимо просто плотно примотать к трубе маленького диаметра с помощью специального скотча. Такой монтаж подходит для регионов с умеренным климатом;
- Для регионов с более суровым климатом, лучше укладывать кабель, обматывая его вокруг трубы. Чем ниже опускается температура зимой, тем меньшим должно быть расстояние между витками. Такой способ укладки используется и при необходимости обогрева труб среднего и большого диаметра;
- Не забывайте, что если вы используете резистивный кабель, то дойдя до конца трубы, нужно вернуть его конец в начало обмотки, так как подключать источник тока необходимо к обоим концам;
- При этом нужно избегать наложения витков кабеля. Это может привести к перегреву;
- Средний шаг между витками рекомендован примерно 5 см;
- Кабель обязательно нужно плотно примотать к трубе, не допуская его провисания или отставания от поверхности.
Перед монтажом поверх труб, нужно подготовить их поверхность. Металлические трубы нужно очистить от ржавчины и прочих загрязнений. Пластиковые можно обернуть фольгированным скотчем, что обеспечит их равномерное нагревание по всей длине.
Внутренний монтаж
Целесообразно выбирать такой способ при достаточном диаметре труб (сечением более 40 мм), чтобы не уменьшать их пропускную способность или когда трубопровод уже залит слоем бетона или битума, и просто нет возможности реализовать наружную обмотку. Одножильные резистивные проводники не пригодны для внутреннего монтажа
При выборе саморегулируемого кабеля обязательно обращайте внимание на материал наружной изоляции, который не должен выделять вредных веществ и быть устойчивым к воздействию щелочей. Также кабель должен иметь соответствующий класс защиты – не менее IP68
Сам монтаж производиться путем ввода кабеля в трубу на нужную длину. Конец, который будет подключаться к сети, выводиться через тройник, который накручивается в месте вывода. Чтобы система была герметичной, следует использовать специальную муфту, элементы которой следует надеть на кабель в порядке, изображенном на рисунке.
Стоит отметить, что внутренний способ монтажа имеет несколько ограничений:
- Трубы не должны иметь механических соединений;
- Кранов;
- Поворотных элементов.
Альтернативные способы подогрева
Если по каким-либо причинам расположение кабелей невозможно, то дом можно обустроить электрическими матами. Такие нагревательные приборы очень удобны для обустройства тёплых полов, при этом они требуют минимальных финансовых затрат. Если стоимость одного метра саморегулирующегося провода находится в пределах 5-10 долларов, то электрические маты стоят значительно дешевле, а их эффективность не уступает теплокабелю.
На рынке можно встретить карбоновые и кабельные маты. Они отличаются между собой техническими параметрами, способом монтажа, материалом производства и принципом работы. Похожи друг на друга они только внешне. Каждый из матов представляет собой длинную тонкую дорожку, которая легко скручивается в рулончик.
Кабельные маты
Если внимательно рассмотреть, как устроен кабельный мат, то можно понять, что это, по сути, одножильный кабель. Разница заключается только в том, что он закреплен на специальной сетке по типу «змейки». Между каждым витком выдержано необходимое расстояние. Подобного рода нагреватель наилучшим образом подойдёт под плиточные покрытия, поскольку вся его толщина не превышает 3 см.
Такой нагревательный мат помещают на пол. Область под ним должна быть без бугров и мусора. Это требование связано с тем, что фиксация мата происходит через специальную клеевую основу, расположенную с нижней стороны мата. Рулон раскатывают, начиная с регулятора температуры. Когда необходимо повернуть мат, допускается надрезание армирующей сетки, провод при этом ни в коем случае трогать нельзя. Его можно только повернуть под необходимым углом.
После этого монтируют регулятор температуры, прокладывают провода и клеят основу. Затем проводят проверку системы на работоспособность, после чего клеят пленку к полу и покрывают его плиткой или ламинатом.
Карбоновый вариант
Карбоновый мат предполагает наличие стержневых греющих элементов, соединенных между собой по типу верёвочной лестницы. Они имеют специальные покрытия, которые при прохождении по ним электрического напряжения дают возможность выделять инфракрасное излучение, представляющее собой тепловую энергию.
Каждый элемент этой цепи работает самостоятельно и не испытывает влияния других стержней. Несомненное преимущество этой системы в том, что если один из элементов вышел из строя, на работу остальных это не повлияет. Кроме того, такое устройство, как и саморегулирующийся кабель для теплых полов, способно автономно отслеживать внешнюю температуру на обстановку и адекватно реагировать на неё. При этом стоимость таких приборов намного дешевле, а срок службы ничуть не меньше.
Существует много вариантов, позволяющих организовать электрический подогрев напольного покрытия. Разумеется, в каждом случае выбор греющего элемента происходит в индивидуальном режиме с учетом особенностей пола, его внешнего покрытия, сложности установки системы и финансовых возможностей.
Система управления
Стандартным решением для регуляции рабочих параметров теплого пола является термостат, дополненный температурным выносным датчиком. Существуют механические, электронные и программируемые модели таких приборов. Первые дают возможность ручной настройки на определенный режим эксплуатации с заданием конкретного температурного значения. Электронные модели также снабжаются информационными панелями с подробными сведениями о текущих параметрах работы, а с помощью программируемого регулятора можно настроить кабель для теплого пола на работу с изменением режимов обогрева по расписанию в зависимости от времени суток и дней недели.
Расчет компонентов
Рассчитывать необходимое количество нагревательного элемента стоит исходя из того, для чего используется отопление в помещении. В случае с основным источникам тепла потребуется мощность нагревателя 160-180 Вт на м2. Если же это дополнительная система отопления, работающая вместе с радиаторами или другими источниками, то достаточно будет выбрать мощность не более 140 Вт/м2. В последнем случае все будет зависеть от того, как утеплено помещение и наличие источников поглощения тепла (окна, двери).
Первоначально определяется площадь основания, которое будет обогреваться. Сюда, как говорилось ранее, не будет включена от общей площади, площадь мебели и других стационарных предметов. Именно полученная площадь и будет полезной, на которой следует произвести укладку нагревательных элементов. В итоге останется лишь определить общую длину нагревательного кабеля или другого элемента нагрева основания пола, определить его суммарную мощность. Каждый метр нагревательного кабеля по мощности обычно составляет от 16 до 21 Вт. Это следует уточнять во время покупки.
Можно привести простой пример:
В комнате с площадью в 15 м2 требуется создать нагреватель с мощностью 100 Вт на каждый метр квадратный. Так мы получим общую мощность, которая будет необходима – 1.5 кВт. Если выбирать кабель с мощностью в 20 Вт на каждый метр кабеля, то придется приобрести 75 метров нагревательного элемента. При этом не должно быть никаких соединений на отдельных участках, так как измениться сопротивление.
Такой же принцип выбора характерен и термомату. Но кроме этого дополнительно покупается монтажная лента. Она позволит не только качественно, но и проще осуществить крепление нагревательных элементов к основанию (бетонной стяжке).
Нагревательный кабель
Если вы задумаетесь о том, чтобы сделать теплый пол в своем доме нагревательным кабелем, в первую очередь запомните, что он укладывается в стяжку толщиной от 3 до 7см.
Его можно использовать в двух режимах, как в качестве основного источника отопления, так и в качестве дополнительного.
Преимущества:
при монтаже вы самостоятельно сможете отрегулировать мощность на один квадратный метр, уложив, то или иное количество кабеля

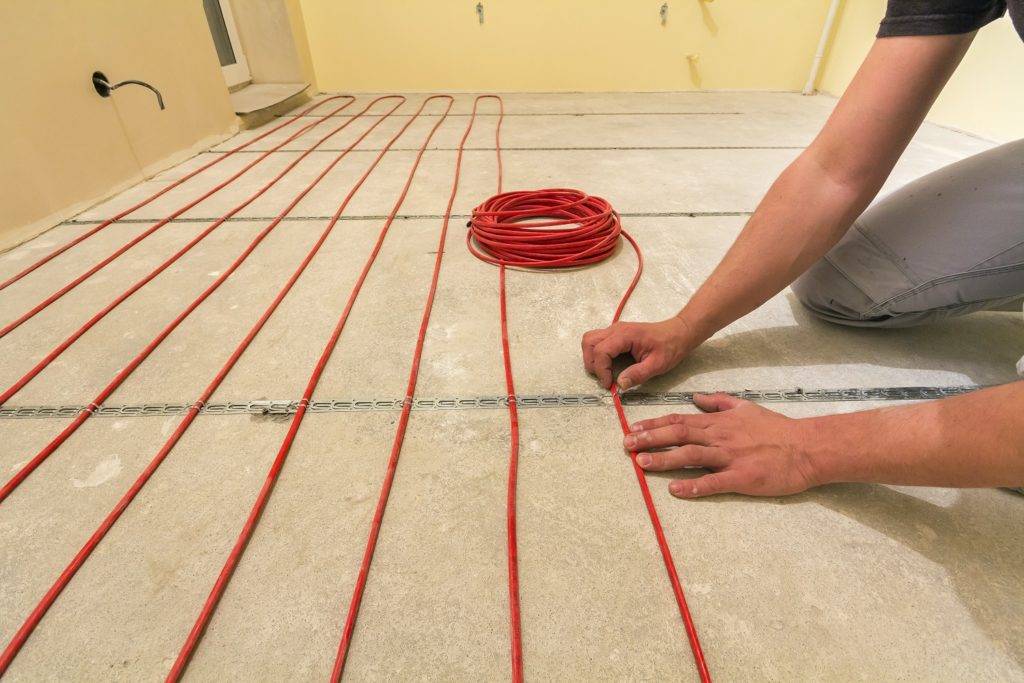

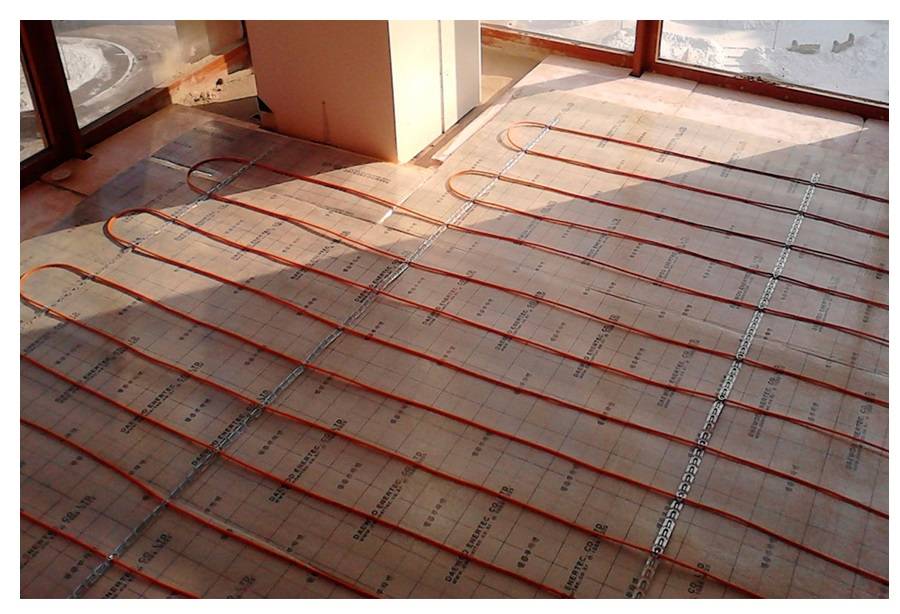

Регулируется это простым изменением шага укладки на монтажной ленте.
кабель укладывается в стяжку, которая сама по себе выступает в качестве аккумулятора тепла
В итоге создается эффект ”печи”. За счет того, что стяжка медленно остывает, кабель у вас включается реже и электроэнергии тратится меньше.
нагревательный кабель дешевле нагревательного мата
Теплый пол из кабеля можно использовать в помещениях с большими теплопотерями – это лоджия и первый этаж с холодным подвалом. Однако не забывайте про теплоизоляцию.
Только не фольгированную с минимальной толщиной, а полноценный экструдированный пенополистирол.
Помимо перечисленных плюсов имеются и минусы.
Недостатки:
нагревательному кабелю необходимо гораздо больше времени для полного прогрева помещения и самого напольного покрытия
Прогрев самого напольного покрытия может занять от 1 до 2 часов, а то и более. После прихода домой и включения такого отопления, вы согреетесь мягко говоря не совсем быстро.
Как вариант, можно использовать для автоматического включения программируемое оборудование, например простейшее реле времени электронного или механического типа.
еще один минус – высота пола у вас в любом случае будет поднята минимум на 4,5см с учетом толщины плитки (1см) и плиточного клея (0,5см)
включать теплый пол из нагревательных матов можно уже через 10-12 дней после укладки плиточного клея. А вот при использовании нагревательного кабеля и стяжки, этот срок растягивается от 21 дня до 1 месяца!
Сравнение типов нагревателей
Оба типа резистивного кабеля включают в себя нагревательную жилу, которая защищена оболочкой. В качестве изоляции может использоваться проволока или фольга. Разница этих кабелей состоит лишь в том, что первый имеет одну нагревательную жилу, а второй — две. Главное отличие проводов заключается в материале, из которого они произведены.
Не забываем просчитать длину кабеля
Как правило, в качестве материала используют латунь, нихром и медь. Каждый из этих металлов отличается разными свойствами и имеет неодинаковые показатели электрического сопротивления.
Определяясь, какой лучше подобрать кабель, стоит учитывать не только уровень его электрического сопротивления, но и такие параметры, как общая длина и рекомендованная дистанция между греющими элементами провода. Эти данные позволят обеспечить максимально подходящий подогрев пола.
Допустимую дистанцию между греющими элементами определяет и указывает на коробке с продукцией изготовитель. Самодеятельность в этом вопросе в лучшем случае может привести в негодность всю напольную систему. Как правило, изготовители регламентируют шаг не выше 12 сантиметров. Нагревательные провода продаются определенной длины, что предполагает грамотное проведение расчётов. На стадии монтирования добавить или убрать какую-либо часть будет уже нельзя.
Что нужно знать про нагревательный элемент кабельного теплого пола
Электрический кабель — это базовый греющий элемент кабельной системы, предназначенной для напольного отопления. В момент приобретения оборудования в первую очередь следует выяснить, какова его мощность на единицу длины. Различные производители и торговые марки предлагают своим клиентам электрокабели с уровнем удельного выделения тепла в диапазоне от 17 Вт/м до 21 Вт/м. Даже минимальное превышение этих показателей считается не только крайне нежелательным, но и небезопасным. В кабельной напольной отопительной системе обычно используют кабель двух видов: саморегулирующийся либо резистивный.
Особенности саморегулирющегося кабеля
Саморегулирующийся кабель сконструирован таким образом, что уровень выделяемого им полезного тепла меняется вместе с температурой в помещении, в котором размещено греющее оборудование. Такие теплые полы можно монтировать непосредственно под напольное покрытие, так как местный перегрев им абсолютно не страшен.
Специфика и устройство резистивного кабеля
Резистивный греющий кабель используют в основной массе электрических теплых полов. Он подходит под разные типы напольного покрытия и классифицируется по следующим параметрам:
1. Конфигурация:
- одножильные имеют 1 металлическую греющую жилу (изготовляется из латуни, оцинкованной стали, нихрома или другого высокопрочного материала) и 2 вывода для монтажа, расположенные с обоих концов кабеля. Снабжаются внутренней изоляцией и специальным экраном, предохраняющим конструкцию от всевозможных механических повреждений и снижающим уровень электромагнитного излучения;
- двужильные состоят из 2 жил (греющая+возвратная либо греющая+греющая), одного монтажного вывода и удобной концевой муфты. Сверху покрываются оплеткой из металла и активным защитным экраном. Схема их укладки значительно проще, нежели у одножильных, но стоимость несколько выше.
2. Толщина:
- тонкие — от 2 до 3 мм — не нуждаются в стяжечной укладке и легко монтируются даже в слой самого обычного плиточного клея;
- толстые — от 4 до 5 мм — для корректной работы обязательно заливаются бетонно-цементным раствором (стяжкой).
3. Общая линейная мощность из расчета на погонный метр:
- кабель активного нагрева — 18–22 Вт/п.м. — имеет высокий показатель КПД и требует интенсивной теплоотдачи. Над ним непременно размещают прослойку из прочного теплоемкого материала высотой не менее 3 сантиметров. При таком варианте монтажа происходит необходимый отбор выработанного кабелем тепла, и система не перегревается даже при постоянной эксплуатации;
- кабель умеренного нагрева — 8–12 Вт/п.м. — прогревается медленно и плавно. Подходит для «сухого» монтажа, для установки без использования цементно-бетонной стяжки и для укладки под напольные покрытия с низкой теплопроводимостью (ламинат, ковролин, линолеум, паркет и пр.).
Оба вида электрического кабеля работают стабильно, долго и надежно. Если система смонтирована и эксплуатируется в строгом соответствии с правилами и нормами, заявленными производителем, срок службы греющего кабеля составляет не менее 50 лет.
Греющий кабель для системы напольного отопления продается на бабине, в виде отдельных секций или специальных матов (рулонов). Маты состоят из теплопроводника, который уложен змейкой и укреплен на основе из стекловолоконной сетки. Такой материал можно легко разрезать на фрагменты, разумеется, не нарушая целостность электрокабеля, и покрыть им плоскости любого размера и формы.
Общие требования к нагревательным кабелям
Существуют государственные стандарты и общепринятые правила, которые необходимо соблюдать при изготовлении теплого пола:
- электрический теплый пол в квартире не может использоваться в качестве основного отопления;
- на деревянное основание нельзя укладывать кабель мощностью более 2 кВт;
- для обогрева наружных лестниц и других конструкций мощность кабеля должна составлять 4 кВт;
- для изготовления одного нагревательного контура используют только цельный кусок кабеля. В комнате с площадью до 25 м2 оптимально укладывать один контур;
- нельзя делать переходы кабеля между комнатами. Один контур делается только для одной комнаты;
- при монтаже нагревателя необходимо пользоваться только теми комплектующими, которые продавались вместе с кабелем.
Эти требования распространяются на все виды нагревателей.
Что такое саморегулирующийся нагревательный кабель и как он выглядит?
Это кабель плоской формы, представляет собой 2 токопроводящие жилы, запрессованные в полупроводниковую полимерную матрицу так, что между жилами находится слой этого самого полупроводника. При низкой температуре в полупроводнике имеется множество токопроводящих каналов. Стоит подключить кабель к электричеству, как между жилами через полупроводник потечет ток, матрица начнет нагреваться, расширятся, а число каналов – уменьшаться. Чем сильнее нагрев, тем меньше станет путей для тока, и тем слабее будет дальнейший нагрев. В какой-то момент температура достигнет такого значения, что каналы в полупроводниковом материале почти полностью исчезнут. Наступит тепловое равновесие, когда количество отданного во вне тепла будет равняться выделившемуся от электротока – то есть дальнейшего нагрева не будет.
Примечательно, что любой участок работает независимо от остальных. Например, если проложить кабель около входной двери или вдоль внешней стены, где прохладнее – то и греть он там будет сильнее. А тот же самый кабель, идущий вблизи других источников тепла, где не так холодно, будет выделять меньше тепла. Поэтому он называется саморегулирующимся.
Поверх полупроводниковой матрицы имеется слой термостойкой изоляции, далее металлическая оплетка и, наконец, внешний слой изоляции. Наглядно выглядит так:
Принцип работы:
- «Состояние 1» – холодно, токопроводящих путей много, происходит интенсивный нагрев.
- «Состояние 2» – тепло, токопроводящих путей становится меньше, нагрев ослабевает.
- «Состояние 3» – горячо, мало токопроводящих путей, тепловыделение незначительное.
Область применения: для подогрева труб, резервуаров и емкостей, в качестве противообледенительных систем кровли, закладывается в цементную стяжку для обогрева пола с напольным покрытием из кафеля, природного камня, паркета или ламината.
Какие есть виды кабелей и как проводится их расчет?
В качестве нагревательных элементов используется два вида кабеля:
Резистивный
Он имеет жилу, по которой проходит ток и электроэнергия превращается в тепло. Затем идет изоляция, оплетка и защитный слой. Роль заземления и защиты от электромагнитных волн выполняет металлическая оплетка. Данный кабель может быть одно- и двужильным.
Оба конца одножильного провода подключают в одну точку, это простой и дешевый вариант, но вокруг него образуется электромагнитное поле, с которым оплетка полностью справиться не может.
В двужильном кабеле есть токопроводящий и нагревательный кабель, они взаимно поглощают электромагнитные поля, которые создают. Все резистивные провода боятся перегрева, поэтому под мебелью их размещать нельзя;
Саморегулирующийся
Состоит из двух жил, обе они токопроводящие, разделены полимером, который нагревается. Если кабель в каком-то месте перегревается, то тепловыделение уменьшается, а на других участках он продолжает работать в обычном режиме. Главным недостатком саморегулирующегося кабеля является его высокая стоимость.
Во время расчета необходимого количества кабеля, надо учитывать не всю площадь помещения, а только полезную, то есть ту, под которой будет уложен теплый пол.
Расчет
Если кабельный пол будет выступать как основной обогрев, то на квадратный метр необходимо 160-180 Вт, а если как дополнительный, то достаточно 100-150 Вт. Зная площадь и мощность на 1 м2, вы можете определить мощность кабеля.
Нагревательный провод имеет определенную мощность на метр длины, и вы сможете легко подсчитать, сколько его вам необходимо.
Кабель продается отрезками с определенной мощностью, резать его нельзя, поэтому рассчитав необходимую мощность, вы приобретаете тот, у которого она немного выше.
Для расчета шага укладки, необходимо полезную площадь помещения в м2, умножить на 1000 и разделить на длину кабеля в метрах, вы получите шаг укладки в мм.
Заключение
К системам обогрева теплого пола рядовой потребитель долгое время относился скептически. Во-первых, его отпугивал принцип монтажа, в соответствии с которым нужно было полностью перекраивать устройство напольного «пирога». Во-вторых, не были очевидны достоинства таких комплектов с точки зрения теплового обеспечения. Отчасти подобные сомнения актуальны и сегодня. Действительно, греющий кабель для теплого пола требует больше усилий в монтаже, чем, к примеру, инфракрасный конвектор. К тому же и по характеристикам теплоотдачи данное оборудование все так же позиционируется в качестве вспомогательного решения. Тем не менее производители наращивают мощностные потенциалы кабелей, совершенствуют их устройство, повышая также надежность и безопасность эксплуатации таких систем. Зато к бесспорным преимуществам теплого пола на кабельных элементах можно отнести широкие возможности регулировки и полное исключение негативного влияния системы на обстановку в помещении.
