Гофра для электропроводки: виды, характеристики и монтаж электропроводки в гофре

Монтаж трубопроводов из нержавеющей гофры

Монтаж трубопровода, выполненного из гофры, не представляет каких-то особых сложностей. Для этого не нужно быть большим экспертом. Фитинги, которые требуются для того, чтобы соединить трубы для водопровода, должны в полной мере соответствовать тем спискам, которые и были рекомендованы производителем гофрированного изделия. Если же купить более дешёвый элемент, то может возникнуть чрезвычайная ситуация.

Процедура монтажа (установки) системы выполняется точно так же, как и у изделий из иных материалов, однако времени на монтаж придётся потратить куда меньше. Гофрированные водопропускные трубы исключительно прочные, поэтому во время монтажных работ можно не беспокоиться, что им будут нанесены повреждения.

Советы по монтажу и эксплуатации

Все нержавеющие трубы для водопровода можно использовать лишь при соблюдении определённых правил и норм. У изделий из гофры их достаточно много. О чём именно идёт речь?

1. Монтаж допустим лишь после того, как трубы будут проверены на предмет наличия каких-либо дефектов. Никакие перегибы, трещины или вмятины никак не допускаются.
2. Не стоит пользоваться фитингами, которые были сделаны из материала, который подвержен процессу коррозии. Если нужно установить стандартные не подводящие трубы, которые сделаны из чёрного металла, то нужно озаботиться установкой водяного фильтра. Он должен быть установлен прямо перед фитингом.
3. Во время проведения монтажных работ не стоит перекручивать материал. Даже малейший контакт чёрного металла и трубопровода недопустим. В противном случае печальные последствия не заставят себя долго ждать.
4. Когда приходит время закреплять гофру, то для этого нужно использовать элементы, выполненные из нержавейки. Для того, чтобы фиксация была максимально надёжной, требуется пользоваться крепёжными деталями, которые сделаны из пластика. Не будут лишними и специальные крепления, сделанные из цветных металлов. Они смогут придать дополнительную эластичность коммуникациям.
5. Никакие дополнительные соединения не потребуются, если трубы будет установлена в системе, предназначенной для обогрева пола. Никогда и ни при каких обстоятельствах не стоит пытаться каким-то образом воздействовать на элементы из нержавейки током. Ни к чему хорошему это не приведёт.

Прокладка кабеля в гофре: разновидности гибких изделий

На данный момент защитный полимерный рукав выпускается для разных строительных потребностей, включая канализационную гофру и защиту для кабеля разного напряжения. В зависимости от свойств полимера и размера гофры для кабеля специалисты рекомендуют применять ее для разных типов проводки:

• для силового кабеля;
• для слаботочных сетей (телефоны, телевизионный и компьютерный UTP провод).

Защитная гофра, в соответствии с назначением, выпускается не только в полимерном, но и в металлическом исполнении. Гибкие трубные изделия отличаются материалом, цветом и конструктивным исполнением (например, есть двойная гофра). Внутри изделия протягивают кабель, нередко даже не один – все зависит от условий работы и типа проводки:

скрытой внутренней;

Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам

• наружной;
• подземной.

Существует другой тип классификации изделий – по степени прочности:

• легкие трубы;
• тяжелые;
• сверхтяжелые.

По степени прочности различается гофра: легкая, тяжелая и сверхтяжелая

Легкая гофра применяется для скрытого монтажа внутри здания (чувствительна к ультрафиолету). Тяжелые и плотные гофрированные изделия выпускаются для укладки под землей (отличаются повышенной стойкостью к давлению).

Для удобства определения назначения используется условное цветовое обозначение, что отражено в таблице:

№ п/п	Цвет гофры	Сфера применения
1.	Серый	Стандартный электропровод
2.	Белый	Компьютерные сети, интернет
3.	Зеленый	Телефонный или другой слаботочный кабель
4.	Красный	Внешний силовой электрокабель
5.	Синий	В системе «теплый пол» и гибких водогонах
6.	Желтый	Нужды газоснабжения
7.	Гофра черная и коричневая	Изолированные провода бытовой техники и других электроприборов

Это общий промышленно-строительный стандарт, но его не всегда придерживаются, особенно если в остатке после большого объема работ наблюдается небольшой запас изделия в бухтах.

Как осуществляется прокладка кабеля в гофре и демонтаж, нужен ли зонд

До появления защитных гибких труб из ПВХ для электротехнических систем кабель напрямую замуровывали в углубление в стене. Монтаж осложнялся тем, что открытые концы прикручивались к шине или другой опоре, пропускаемой в отрезке металлической трубы. При аварийных ситуациях или неполадках кабель извлекали из-под штукатурки (с риском повреждения).

В большинстве случаев производители изготавливают гофротрубу с протяжкой для простоты прокладки электрических сетей

При внимательном изучении линейки современных предложений в данной области применения становится очевидно, что продается обычная полая гофра и изделие с внутренним зондом. Его нередко называют «протяжкой» – и в этом его назначение.

Зонд, если он предусмотрен, всегда виден внутри полимерных трубок. Это толстая металлическая проволока, расположенная внутри по всей длине. Защитную оболочку для проводки режут вместе с зондом по мере надобности.

Пользоваться протяжкой очень просто: зацепив провод концом зонда, кабель протягивают через всю длину полимерной трубки. Зонд – гарантия удобства заполнения трубки электрокабелем. Простейшее инженерное решение подтверждает поговорку о том, что все гениальное – просто. Только осуществив протягивание электрокабеля внутри гофры на большую длину, можно оценить простоту и мудрость данного решения.

Гофра очень гибкая, но при этом имеет ребра жесткости — защита кабеля от механических повреждений

На незначительных по размеру отрезках гофрированных трубок (например, когда есть потребность в изоляции соединения проводов) зондом не пользуются.

Удобство применения гофры состоит еще и в том, что защита кабеля производится без специальных инструментов и не требует особых усилий. Понадобятся только внутренний зонд и инструмент для нарезки, после чего кабель укладывается в подготовленные бороздки (штробы).

При демонтаже старого контура электропроводки гофрированный рукав необязательно извлекать из канавки под штукатуркой. После извлечения проводов из изолирующей полости зонд больше не потребуется. Гофра, скрытая в штробе, может в ней оставаться, что исключит необходимость делать ремонт. Достаточно извлечь нужный кусок электрокабеля, потянув за его конец. Пустую гофру рекомендуется залить по краям пеной.

При демонтаже старой электропроводки гофрированную трубу необязательно извлекать из-под штукатурки

Размерные параметры

Диаметр рукавов варьируется в пределах 16-65 мм. При покупке следует учитывать внутренний и наружный диаметр. Если внутрь заводится несколько проводов, то просвет в трубе должен быть более 1/2 радиуса.

Размеры гофры для кабеля подбирается в зависимости от того, с какой целью укладывается кабель:

• к точкам освещения – 16 мм;
• к розетке или выключателю – от 20 мм;
• от центральной распредкоробки или щитка – от 25 мм;

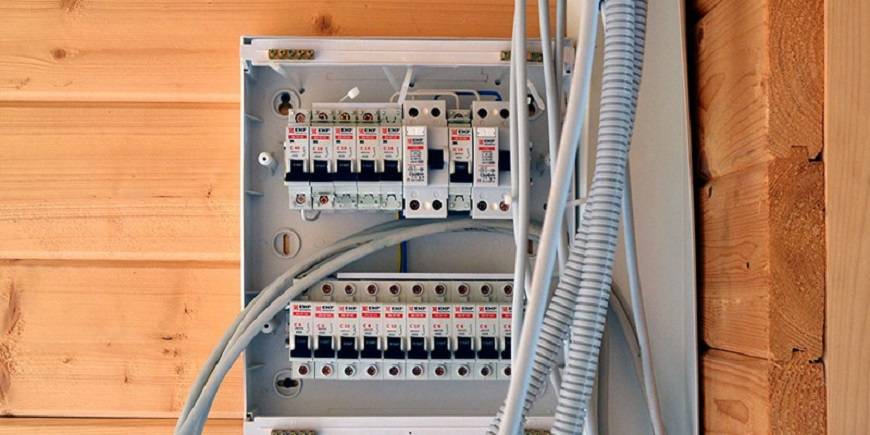

• подключение электрощитков – от 32 мм;
• монтаж сквозь перекрытие – от 40 мм;
• слаботочная проводка – от 25 мм.

Внутренний диаметр гофрорукава определяется путем двукратного увеличения суммы сечений кабелей, что упростит монтаж и исключит перегрев проводки.

Виды изделия

Гофра для проводки имеет несколько разновидностей. Каждый вид отличается используемым материалом и предназначением.

Тонкостенный шланг

Отличается лёгкостью и гибкостью. Используется для проводки, которая расположена в местах, недоступных для механического воздействия. Чаще всего, подобную электрозащиту используют для проводки в каркасных домах, при монтаже подвесных потолков.

Тонкостенная гофра

Усиленная защита для электропроводки

Металлическая гофротруба для кабеля является максимальной защитой для проводки и применяется на особо важных объектах: больницах, детских учреждениях и других местах с требованиями повышенной электробезопасности. Её обычно прокладывают в толще бетона и затем протягивают кабель.

Металлическая защита для электропроводки

Полезная информация! Гофротрубы имеют стандартные размеры: от полутора до пяти сантиметров внешнего диаметра и от одного до четырёх – внутреннего.

Гофра для проводов состоит из двух основных частей. Верхняя спираль шире и прочнее. Она противостоит нагрузкам. Промежутки между этими кольцами – узкие и тонкие. Именно они обеспечивают необходимую гибкость без повреждения структуры. Для упрощения анализа, все изделия делят на две основные группы.

Читать далее: Диммируемые светодиодные лампы — устройство и технические характеристики

В следующем списке приведены особенности разных материалов:

• Полиэтилен, созданный с применением технологии высокого давления. Его применяют для установки проводки внутри кирпичных стен, иных негорючих конструкций. Такие изделия обладают высокой стойкостью к механическим повреждениям.
• Там, где требуется хорошая пластичность, используют полиэтилен, изготовленный по методике низкого давления.
• В поливинилхлорид добавляют антипирены. С такими компонентами полимер становится устойчивее к высоким температурам и перестает поддерживать процесс горения.
• Полиамидную гофру для проводов устанавливают для лучшей защиты от повышенной влажности.

Для получения особых потребительских характеристик гофру создают из нескольких разных материалов. В данном случае гладкие внутренние стенки упрощают протягивание кабеля

Металлическая гофра для проводки способна выполнять свои функции десятки лет Такая инвестиция оправдана с учетом длительного срока службы. Но внутри металлических труб при определенных температурных условиях образуется конденсат. При составлении плана трассы следует предусмотреть возможность сбора влаги в нижней точке и последующего удаления.

Виды гофрированных труб из металла

Стальная гофра с полимерной (ПВХ) оплеткой

На рынке можно отыскать такие разновидности туб:

• Нержавеющие стальные. Имеют самую высокую стоимость среди представленных вариантов.
• Оцинкованные. Имеют в составе специальную ткань, которая обеспечивает целостность соединения звеньев гофры.
• Стальные с полимерной (ПВХ) оплеткой. Предназначены для устройства кабеля в местах повышенной взрывоопасности, в грунтах, воде. Этот вид трубы отличается повышенной герметичностью.
• Жестяные. Самый легкий вид металлической гофры. Актуален при устройстве электропроводки в местах с повышенной влажностью. Герметичность стыков звена обеспечивается специальной полипропиленовой пленкой.

Что такое гофра и где она применяется

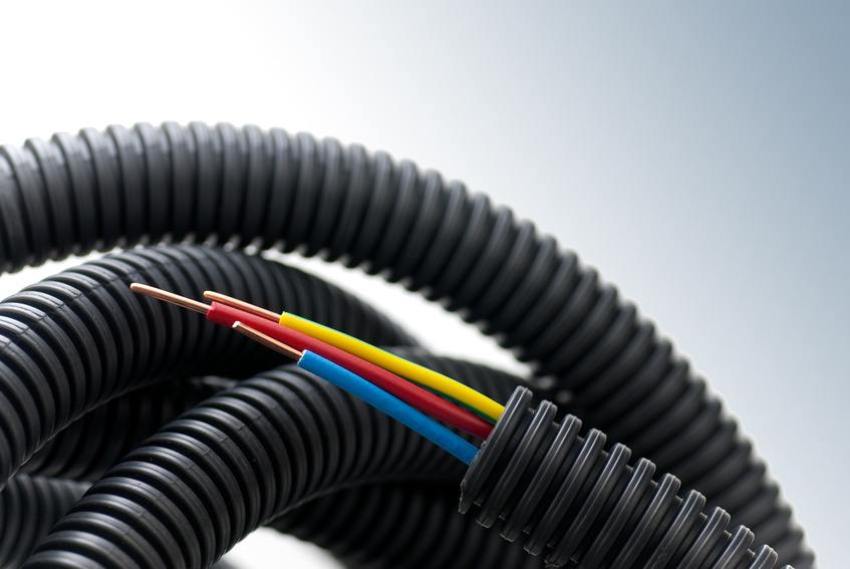

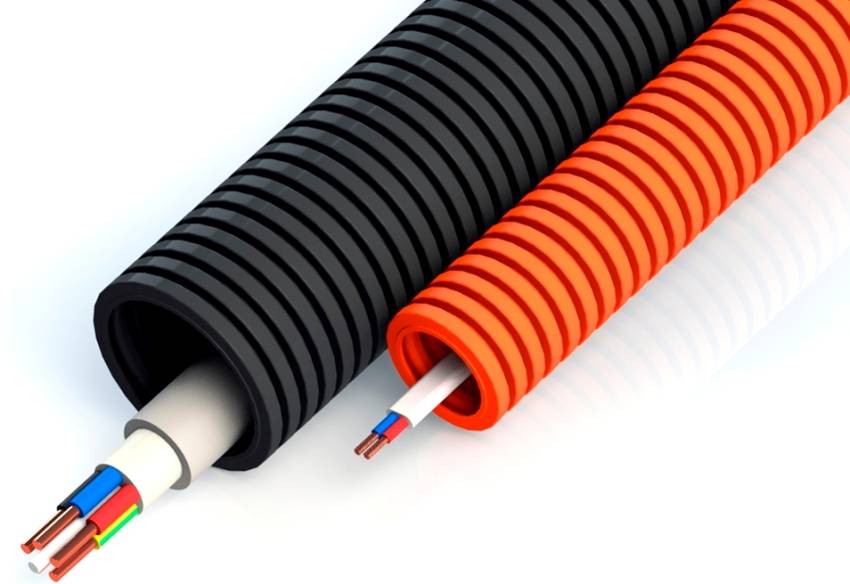

Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.

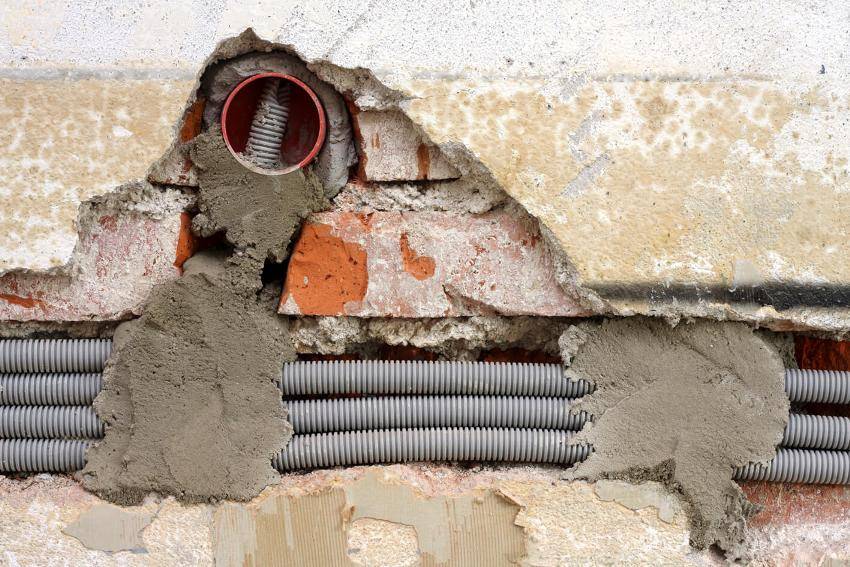

Скрытая прокладка

Скрытая прокладка — это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления  или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими

Важно при таком монтаже использовать не распространяющие горение или металлические гофры

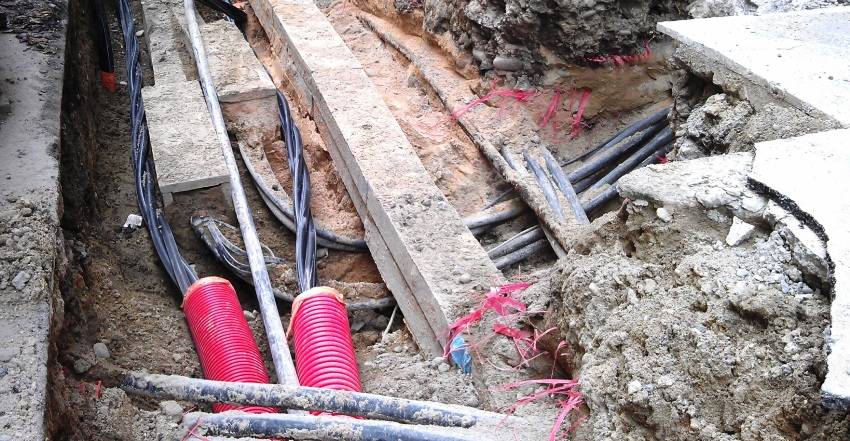

Подземная прокладка осуществляется при  производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Открытая прокладка

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.

Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.

Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).

Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.

Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.

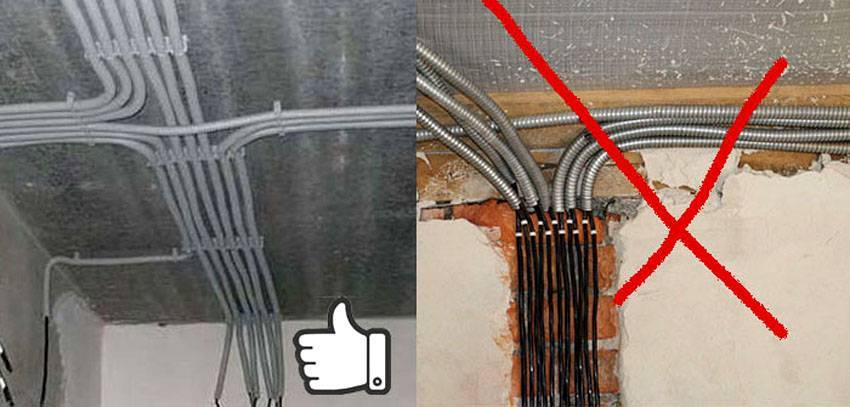

Ошибки и правила монтажа кабеля в гофре

Нельзя соединять трубки между собой при помощи изоленты. Устанавливайте соединительные аксессуары на поворотах, углах и ближе к середине всего участка.

нельзя протягивать в одной гофре сразу несколько кабельных линий

силовые сети и слаботочка должны быть разделены между собой, с соблюдением соответствующих расстояний

если вы протягиваете в гофротрубе не кабель, а отдельные провода, вот таблица подбора максимального сечения проводников и их количества, в зависимости от диаметра трубки:

Рекомендуемые диаметры гофры под разные сети:

на линии освещения как правило используется гофра d=16мм

на силовые розетки диаметром не менее 20мм

под коаксиал для видеонаблюдения – не меньше 25мм

под слаботочку (телефон, интернет, ТВ кабель, сигнализация) D=16мм

Виды и характеристики гофрированной трубы

Виды гофрированной трубы

Гофрированная труба представляет собой трубу с ребрами жесткости. Это позволяет ей не только переносить большие нагрузки, но и иметь определенную гибкость.

Такие свойства гофрированной трубы позволили ей получить широкое распространение не только в энергетике, но и в других сферах народного хозяйства.

Итак:

• Сейчас широкое применение получили гофрированные трубы из ПВХ, различных уровней стойкости к огню, и металлические трубы. Для прокладки электропроводки применяются трубы, изготовленные из обоих материалов.
• На данный момент промышленностью выпускается гофра для электропроводки металлическая с диаметрами в 16, 20, 25, 50 и 63 мм. В данном случае указан наружный диаметр трубы. Внутренний диаметр зависит от разных параметров и обычно указывается через знак дроби.
• Для прокладки проводки следует опираться именно на меньший внутренний диаметр. Ведь именно он указывает сечение доступное для прокладки кабеля. Здесь стоит отметить, что для монтажа следует брать трубы внутренним диаметром значительно больше диаметра провода.

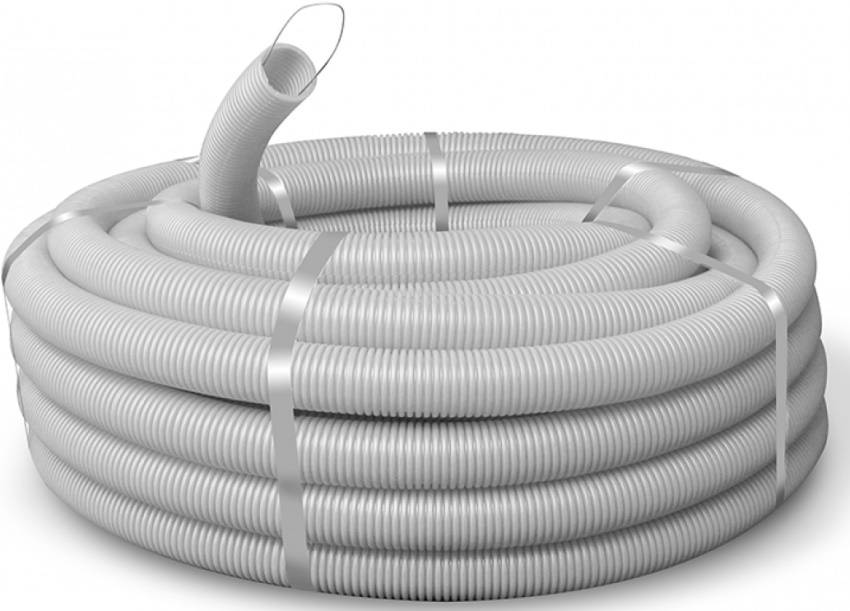

• Гофрированная труба поставляется в бухтах разной длины. Это могут быть бухты, начиная от 15 метров и заканчивая 100 метрами длиной.

Металлическая гофра поставляется в бухтах

Характеристики металлической гофрированной трубы

Металлическая гофра для электропроводки может иметь различные характеристики и это следует учитывать при выборе и монтаже.

Все их можно увидеть в маркировке иностранной продукции. К сожалению, далеко не все отечественные производители так же приняли ее на вооружение.

Итак:

• В зависимости от стойкости к внешним нагрузкам гофры распределяют на:
  1. Очень легкая – нагрузка до 125Н/см2,
• Легкая – нагрузка до 320 Н/см2,
• Средняя – нагрузка до 750 Н/см2,
• Высокая – нагрузка до 1250 Н/см2,
• Очень высокая – нагрузка до 4000 Н/см2.
• Также гофра разделяется по ударной прочности. Это могут быть значения от 0,5кг/100 мм до 6,8кг/100 мм.
• Также гофра отличается по номинальной температуре. Так минимальная температура может колебаться в пределах от -45°С до +5°С. Максимальная температура при этом может составлять от +60°С до +400°С.
• Ну и последним, но, пожалуй, одним из самых главных является параметр гибкости гофрированной трубы. Это может быть жесткая, гибкая, особо гибкая и гибкая с эффектом памяти труба.

Несколько советов по поводу установки и эксплуатации

В целом, прокладка кабеля в гофре не составляет трудностей для обычного пользователя, имеющего немного навыков. Правда подключение и организацию электрических сетей лучше всего доверить профессионалам.

Установка подвесной конструкцией

В жилых помещениях принято устанавливать скрытую проводку. Она монтируется в заранее сделанные штробные отверстия. Если по каким-то причинам не получается выполнить внутреннюю проводку, можно организовать вешнюю композицию, которую можно спрятать в ГЛК или под подвесным потолком.

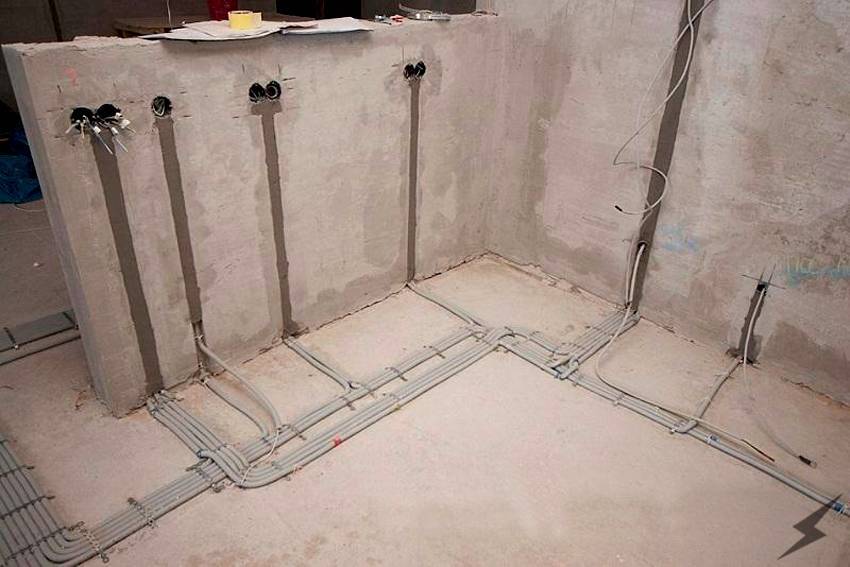

Организация проводки по полу

Если планируется установка в стяжке, то здесь применяется гофра, рассчитанная на высокую механическую нагрузку.

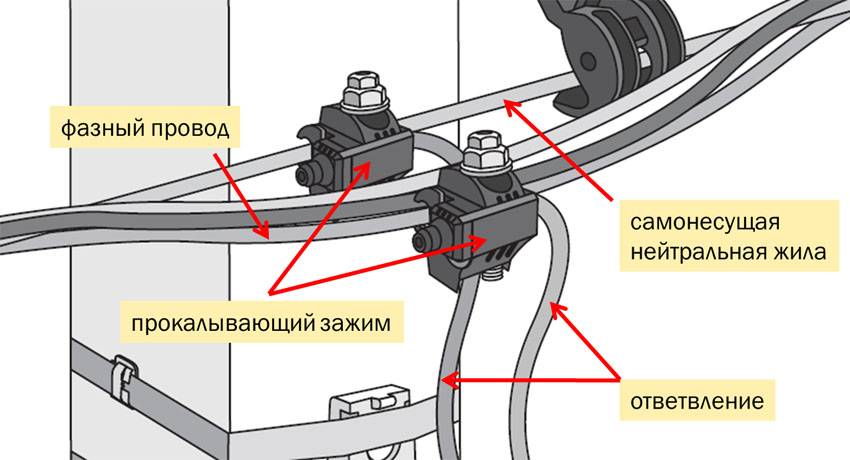

Соединение сип кабеля с линией

Прокладка на центральных магистралях протягиваетсяв гофру, заранее перед монтажом. Ответвления под выключателии розетки производятся позже.

Если проводится укладка для металлических конструкций, то обязательным условием является выполнение угла. Данная операция позволит предотвратить скопление конденсата и влаги. В нижних точках должна присутствовать дренажная система для влаги.

Обратите внимание! Для металлической гофры есть еще одно важное условие, это заземление с двух сторон

Ремонт гофрированных трубок

При повреждении уже проложенной гофры, пластиковая гофра заваривается полиэтиленом, а на металлической выполняется пайка специальной кислотой.

Сменяемость проводки

Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.

Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу. Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.

Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально

Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.Прислушиваться серьезно к таким советам ни в коем случае нельзя.

Увеличение стоимости работ

Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.

Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм. После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.

Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.

Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм. Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам.

При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.

А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.

Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.

Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:

специальный крепеж и гвозди

Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.

больше распредкоробок

Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!

Поэтому общее число коробок, хоть и не существенно, но вырастет.

Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.

Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.

При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.

У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия.

Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.

А может ли гофра наоборот, помочь существенно сэкономить? На удивление да.

Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты.

При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.

Монтаж гофротруб

Монтаж кабеля внутри гофры

Давайте теперь рассмотрим монтаж кабеля внутри гофры, а потом узнаем, как крепить гофротрубу к внешним конструкциям

Обратите внимание, что мы рассмотрим два варианта монтажа — для обычной трубы и для материала с проволочной натяжкой

Простой монтаж проводки в гофре без проволоки

Такой вариант подходит в том случае, если длина электрического кабеля не превышает 5 метров. Сам монтаж осуществляется тривиально:

1. Отрежьте от гофротрубы фрагмент необходимой длины, зачистите ее края с помощью ножа.
2. Сложите гофротрубу, чтобы уменьшить ее длину, а потом вставьте внутрь конструкции кабель.
3. При необходимости аккуратно просуньте кабель внутрь, пока он не появится с другого края.

Монтаж с использованием приспособления для укладки кабеля

Этот вариант монтажа является более надежным и простым, а подойдет он для гофротруб любой длины. Монтаж выполняют следующим образом:

1. Расправьте один из краев проволоки, которая расположена внутри гофрокабеля. Потом присоедините к нему электрический провод, который Вы будете протягивать
2. Обмотайте проводку вместе с проволокой таким образом, чтобы получить обтекаемую форму (благодаря этому риск деформации трубы при протягивании кабеля будет исключен).
3. С другой стороны гофротрубы возьмитесь за конец проволоки и начинайте ее понемногу вытаскивать, пока не покажется вторая сторона электрического кабеля.

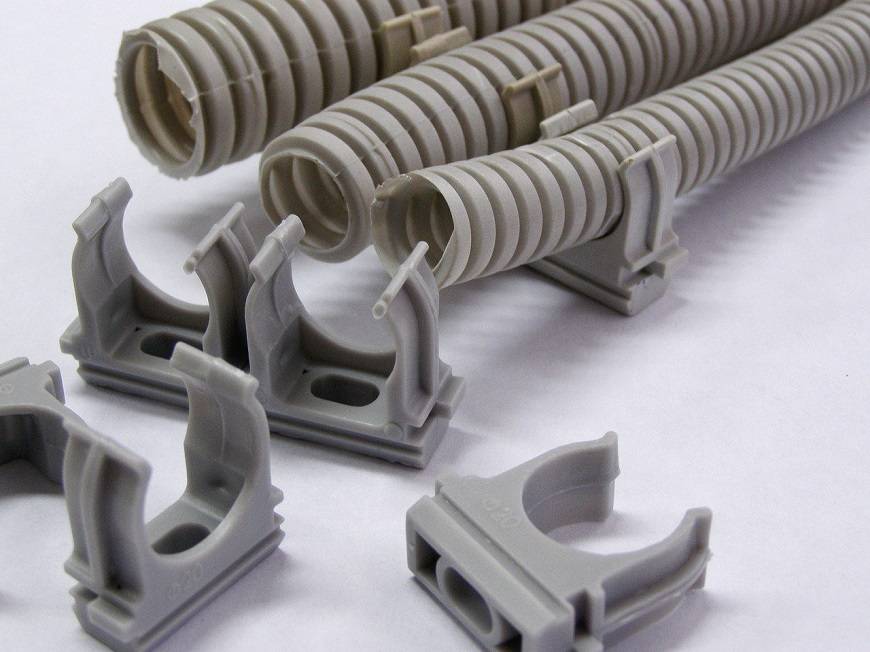

Как крепятся гофрированные трубы с проводкой к внешним конструкциям

Как крепятся гофрированные трубы

К внешним конструкциям гофротрубу с проводкой следует крепить так:

• Если планируете вмуровывать трубу в стену, то необходимо с помощью болгарки или перфоратора заранее создать в стене небольшие выемки-штрабы. В выемках нужно создать небольшие отверстия, к которым гофротруба будет крепиться с помощью дюбель-шпилек или дюбель-хомутов.
• В случае наружного монтажа (например, на стене или потолке) рекомендуется использовать пластиковые клипсы, которые крепятся к поверхности с помощью длинных дюбелей или саморезов. Диаметр клипсы должен совпадать с диаметром гофротрубы, иначе соединение получится очень ненадежным.

Назначение гофры

Чтобы исключить ошибки, следует уточнить требования ПУЭ. В разделе № 7 отмечена возможность прокладки кабелей в строительных конструкциях из бетона, кирпича, иных негорючих материалов с жесткой фиксацией. Это значит, что допустимо создание каналов (штроб), которые впоследствии будут закрыты цементно-песчаным раствором. Но при создании стен, перекрытий и перегородок в заводских условиях, такой монтаж не разрешен. Необходимо создавать отверстия, которые подразумевают замену кабеля при необходимости.

Оболочку, удерживающую раствор, можно сделать из подходящих отрезков труб. Но применение подобных изделий ограничивает и усложняет прокладку сложных по форме и составу трасс.

Радиус поворота при использовании гофры для электропроводки фактически ограничен только официальными инструкциями производителя кабеля. Подобную линию, применив, обычную пластиковую трубку, создать сложно

Для монтажа линий рядом с деревянными и другими горючими конструкциями используют металлические трубы. Создавать повороты будет проще, если работать с гофройГибкая оболочка пригодится для прокладки трасс в конструкциях подвесных потолковС помощью этих изделий можно прокладывать сложные трассы бытового и промышленного назначения

При установке на открытом воздухе гофра предотвратит попадание на внешнюю оболочку кабеля прямых солнечных лучей. Следует знать, что некоторые полимеры разрушаются ультрафиолетовым излучением. Применение таких изделий упрощает монтаж, повышает уровень безопасности.

Что нужно учитывать при выборе гофротрубы

При выборе гофры для проводов нужно учитывать некоторые рекомендации

Обратите внимание на цветовую гамму материала. Цвет лучше выбрать равномерный и без вкраплений

Так как неоднородность свидетельствует о том, что изделие сделано из вторичного пластика.

Чтобы облегчить процесс монтажа, не стоит слишком экономить и выбирать трубку без протяжки

Это важно для труб маленького диаметра

Монтаж нескольких проводок

При приобретении приспособлений не забывайте о специальном крепеже для установки труб. При этом можно воспользоваться хомутами, клипсами и дюбелями.

В гофре для электропроводки задействуются разнообразные типы кабелей, поэтому важно подобрать правильные размеры, которые зависят от сечения проводов. Для компьютерных линий подойдет труба сечением 16 мм, а для подводов к розеткам применяется труба в 20 мм

Для силовых конструкций подойдут трубы, диаметр которых 25-55 мм.

Вариант схемы электрической проводки

В таблице можно посмотреть, как выбрать гофру с учетом цветовой гаммы.

Цвет гофры	Варианты применения
Белый	Для проводов компьютера.
Серый	Для любой линий электропроводки.
Черный или коричневый	Для разных бытовых агрегатов.
Зеленый	Для телефонных линий
Красный	Для проводов снаружи здания.
Синий	Для конструкций теплого пола и для магистралей водоснабжения.
Желтый	Газоснабжение.

По пожаробезопасности данный материал делится на три категории:

• для монтажа на негорючих поверхностях из бетона или кирпича используются любые трубы;
• в каркасных постройках применяются ПВД и ПВХ гофра;
• для укладки в возгораемых конструкциях применяются трубы с устойчивостью к огню. На таких поверхностях запрещено использовать пластик.

Цена металлической гофры для кабеля

Средняя цена за гофру для метрового кабеля варьируется от 10 до 800 рублей. Стоимость металлической трубы будет выше.

В таблице можно посмотреть цену за конкретные модели гофры.

Изображение	Изделие	Цена, руб.
Труба гофрированная 32 мм T Plast 50 м	660
Труба ПВХ В 16мм с протяжкой 100 м	450
Труба 20 мм (100 м)	487
Труба гофр. ПВХ с зондом d 16	560
Труба ПНД d 16 с зондом	1350
Труба гибкая для кабеля ПВХ 50 мм, 15 м	525

На схеме показан монтаж гофротрубы при помощи специального крепежа

Основные правила монтажа

Чтобы правильно монтировать гофру, необходимо придерживаться следующего порядка действий:

1. С помощью рулетки отмерить нужное количество трубы и отрезать его канцелярским ножом. Внутри трубы есть проволока: ее нужно аккуратно перекусить бокорезами, придерживая ее. Если проволока утонула в гофре, протяжку можно будет достать только с помощью подрезания гофры на нужную длину.
2. Кабель соединить с концом проволоки. Струну нужно загнуть крючком и проткнуть край изоляции, или несколько раз обмотать ее вокруг кабеля.
3. Зафиксировать свободный конец протяжки. Если монтажом занимаются два человека, одному из них нужно просто придержать проволоку. При самостоятельном электромонтаже протяжку можно зафиксировать на любом неподвижном объекте: дверной ручке или батарее. Целью крепления является создание натяжения, которое в дальнейшем позволит протянуть провод.
4. Последний шаг – полная затяжка провода вовнутрь. Это нужно делать аккуратно, так как при слишком сильной натяжке происходит обрыв, и работу придется начинать сначала. Если кабель получилось затянуть, гофру можно закреплять клипсами.

Предложения рынка

Эта таблица поможет сравнить технические параметры и цены продукции разных производителей.

Произво- дитель, модель	Материал	Внешний  диаметр,  мм	Тип конструк-  ции	Цена,руб./м. пог.	Примечания
Экопласт, 10116-100	ПВХ	16	Легкая	4,40 -4,85	С зондом для протяжки, подходит для прокладки одиночного силового кабеля внутри помещений.
Экопласт,11116	ПВХ	16	Тяжелая	9,15 –9,46	Пригодна для монтажа внутри бетонной стяжки.
Экопласт,81016GUS16G	ПНД	16	Особо прочная	52 –58	Армирование позволяет выдержать без повреждений большие нагрузки.
Экопласт, 20116-100	ПНД	16	Легкая	7,90 –8,45	Предназначена для применения в широком диапазоне температур.
Экопласт, 21116HF-BL	ПНД	16	Тяжелая	20,15 -21,05	Без галогеновых составляющих. Содержит компоненты, препятствующие горению, выделению дыма.
Экопласт, 21116FR-UF	ПНД	16	Тяжелая	45 – 47	Модификация FRUF, для эксплуатации на открытом воздухе.
Иэк, Р3-ЦХ-12	Металл	16	Особо прочная	560 – 585	Гофротруба для кабеля сделана из оцинкованной стали. Хорошая экранировка от электромагнитных помех.
