Выпуск трубы через кровлю
Как только труба появилась над крышей, ее необходимо заделать. Главное сделать так, чтобы крыша не давала течь даже при сильных осадках. Чтобы сделать зазор между трубой и отверстием герметичным, необходимо прибегнуть к определенным методикам.
Сооружаем фартук
Считается самым распространенным способом. Заключается в следующем. Берутся планки примыкания. Их располагают снизу трубы. Планку необходимо приложить к трубе, чтобы на ее стене отметить контур верхней части планки. При помощи болгарки, используя намеченную линию, делают штробу. Монтаж внутреннего фартука начинается снизу трубы. Край планки нужно завести в штробу. После идет процесс сборки фартука, причем все его элементы монтируются внахлест. Перекрытие деталей должно иметь размер, превышающий 15 сантиметров. Вставленный в штробу край планки нужно обработать герметиком. В случае необходимости нижние планки стоит подрезать и прикрепить с использованием саморезов.
Устанавливаем галстук
Это следующий этап при заделке щели между трубой и кровлей. Его принято называть «установкой галстука». Для этого берется материал, обладающий гидроизоляционными качествами, и устанавливается под нижний элемент фартука. Благодаря такому элементу происходит беспрепятственный отвод воды. Особенно он необходим при сооружении вальмовых крыш. Он устанавливается таким образом, чтобы дождевые осадки переливались в водосточные кровельные элементы.
Как сделать гидроизоляцию круглой трубы — в видео:
Как только фартук и галстук будут смонтированы, переходим к установке кровельного материала, сверху которого сооружают еще один наружный фартук. Правила его монтажа ничем не отличаются от его внутреннего аналога, только планочки верхние примыкают к трубе, а не заправляются в штробу.
С чего начинается гидроизоляция
Отопительные приборы будут работать в безопасном режиме только при условии, что гидроизоляция проведена правильно и с учетом всех имеющихся правил и рекомендаций. Гидроизоляция проводится с учетом:
- Между системой стропил и крышей должно сохраняться определенное расстояние, которое зависит от используемых материалов. Горючие – 150-300 мм, негорючие – 100-250 мм.
- Последовательность слоев в кровельном пироге нельзя нарушать. Нужно перекрыть влаге возможность проникнуть внутрь составленного пирога, так как любая жидкость станет причиной скорейшего разрушения слоев. Изоляция должна быть отделена от трубы при помощи зазора. В противном случае есть вероятность возникновения пожара, так как большинство материалов для изоляции горючие.
- Короб – это требуемое приспособление для отделения крыши от трубы. Расстояние должно составлять около 150 мм. Внутри созданный короб заполняется любым теплоизоляционным материалом, который облагает негорючими свойствами.
Пленки, выполняющие задачи изоляции, должны быть разрезаны «конвертом», после чего подтягиваются к поперечной балке так, чтобы ее можно было прикрепить при помощи гвоздей. Гидроизоляция должна быть зафиксирована обрешеткой, пароизоляция – специальной рамкой. Все стыки короба и слоев изоляции должны быть окантованы специальными лентами.
Герметизация дымохода – это непростой процесс и требует определенных навыков и знаний Источник stroy-krov.ru
Советы специалистов
Перед покупкой необходимых материалов для обустройства наружного дымохода определяется мощность оборудования. Она влияет на диаметр труб. Ещё можно воспользоваться такими советами специалистов:
- если отопительное оборудование оснащено принудительной тягой, то необязательно наращивать вертикальный участок конструкции, достаточно вывести горизонтальную трубу;
- слишком длинный горизонтальный участок способствует замедлению дымового потока (значение не должно превышать 1-1,5м);
Правила монтажа труб дымоходаИсточник krovgid.com
Ревизионные отверстия обустраиваются не только на наружной части конструкции, но и на внутреннем горизонтальном элементе.
Материалы для герметизации зазоров вокруг трубы
Для герметизации щелей используют разнообразные подручные материалы, разделяющиеся условно на две категории:
- Элементы, которые служат для закрывания пространства между трубой и кровлей. Для этого используют различные декоративные фартуки и воротники, которые можно купить в магазине уже в готовом виде или изготовить самостоятельно. Для изготовления используют материалы не подвергающиеся коррозии – оцинкованная сталь, силикон или резину. Функциональное назначение таких доборных элементов – черновая герметизация зазоров.
- Разнообразные герметики для заполнения стыков, оставшихся после черновой герметизации. К этой категории относятся водонепроницаемые смеси на основе цемента и мастики. Сегодня на рынке появилось множество современных герметизирующих материалов, которые намного проще в работе, а результат работы более качественный, например, лента на клейкой основе.
Наиболее часто используемые герметики для заделки швов вокруг дымохода:
- Силиконовый герметик – это водонепроницаемый, устойчивый к морозам материал, простой в использовании и недорогой. Он способен выдерживать температуру до 150˚С, поэтому его часто применяют для герметизации швов возле трубы в банях и парных.

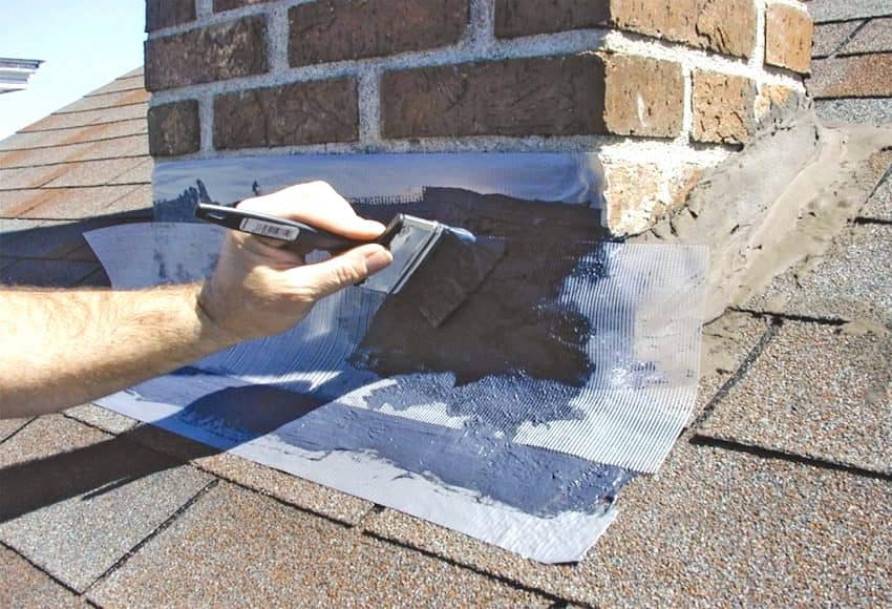

- Битумная мастика. Перед ее нанесением основание тщательно очищают от пыли и просушивают. Мастика наносится слоем 3-4 мм, если зазор вокруг дымохода слишком широкий, то его предварительно заполняют монтажной пеной.
- Экобит – это современный гидроизоляционный материал, обеспечивающий качественную герметизацию. Представляет собой прочную алюминиевую ленту на клейкой основе, в качестве герметизирующего слоя служит модифицированный битум. Лента экобита приклеивается по периметру дымоходной трубы. Для достижения максимального эффекта сверху закрывается металлической юбкой.
- Enkryl – это немецкая мастика на основе акрила для герметизации проблемных швов. Процесс гидроизоляции трубы производится в несколько этапов. Поверхность дымохода обезжиривают с помощью растворителя и кисточкой наносят первый слой герметика. Затем обматывают трубу армирующей тканью на вискозной основе и после ее пропитывания наносят следующий слой. Производители гарантируют, что заделанный таким образом шов спокойно прослужит 10 лет.
Способ герметизации швов между дымоходом и кровлей зависит от их величины, используемого кровельного покрытия и формы трубы. Если зазор менее 5 мм, то достаточно будет заделать его силиконовым герметиком. Для заделки широких просветов применяют более сложные способы герметизации швов на крыше.
Возможные проблемы при некачественной герметизации прохода на кровле
Профнастил — качественный кровельный материал, который имеет сложную слоистую структуру. На внешнюю основу из стального листа наносятся слои:
- цинка;
- дополнительной антикоррозии;
- грунтовки;
- полимера (полиэстера);
- монтажной защиты.
А с внутренней стороны также наносится оцинковка, грунтовка и защита от коррозии. Благодаря такому строению профнастил имеет отличную несущую способность, защиту от ржавчины, огня и гниения. Стройматериал сохраняет свои свойства в широком диапазоне температур.
На крышах домов принято создавать различные отверстия для вентиляции, выхода дыма. Это естественным образом приводит к нарушению гидроизоляционного и других защитных слоев. Потому огромное значение имеет герметизация стыков трубы с поверхностью крыши. Процесс этот следует провести правильным образом, иначе могут возникнуть проблемы:
- Протечка. При выводе трубы через крышу наличие неизолированных щелей ведет к проникновению воды внутрь дома, жилых помещений, отсыреванию стен, в том числе, несущих, появлению плесени и др.
- Разрушение стропил. Конструкция крыши состоит из деревянных стропил. Влага, попадая через стыки, способствует загниванию дерева и разрушению всей конструкции.
- Коррозия профнастила. Несмотря на то, что кровельный материал защищается антикоррозийными слоями, внутренняя защита слабее внешнего слоя. Коррозия постепенно разрушает профнастил, снижает его защитные характеристики и привлекательный внешний вид.
- Снижение уровня теплоизоляции крыши. При проникновении воды в слои теплоизоляции, последние теряют свою способность удерживать тепло и защищать от внешнего холода. Изолятор теряет порядка 50% способности эффективно удерживать теплый воздух в жилых помещениях.
Внимание! Хорошая отделка стыков прохода на крыше имеет принципиальное значение для кровли, ее долговечности.
Чтобы быть уверенным в качестве своей крыши, следует качественным образом заделать стыки. Сейчас разработаны различные способы герметизации, позволяющие качественно гидроизолировать щели между трубой и настилом.
Рабочий процесс – поэтапная технология
Наверняка вам интересно, возможно ли обустроить качественную и надежную вентиляцию (дымоход) собственноручно и при этом сэкономить не только деньги, но и время – наш ответ положительный. В нижеизложенных разделах будет описана подробная инструкция в подтверждение тому, что данный процесс возможен для самостоятельного освоения.
Этап первый – подготовительный
Первоначально следует подготовить все необходимое для последующих работ:
- Приобрести трубу, если нет в наличии, и огнезащитный материал.
- Крепежные материалы.
- Инструмент:
- Строительный уровень.
- Сварочный аппарат – в том случае, если трубу придется стыковать.
- Шуруповерт.
- Молоток.
- Лобзик и болгарку.
- Деревянный брус.
- Отделочный материал.
- Проект дымохода, где указано точное месторасположение будущего вентиляционного выхода.
Этап второй – подготовка кровли
Теперь переходим к процессу, где уже требуется работать своими руками:
- Для начала на крыше отмеряем расстояние от любой стропильной балки, которое составляет полметра плюс диаметр вентиляционной трубы.
- Сооружаем в указанном месте еще одну балку, чтобы повысить устойчивость кровли.
- С помощью обычного отвеса из центра вымеренного расстояния отмеряем точку на полу чердачного помещения или мансарды.
- Вокруг этой точки крепим вертикальный и горизонтальный брус так, чтобы до трубы (ее центр – вымеренная точка) от каждого края было равное расстояние.
Вместо бруса можно использовать металлический профиль
Сверлим насквозь дырку в указанном месте, чтобы на потолке первого этажа образовалось отверстие. По плану это должно быть точно над печью или в полуметре от этого места.
В итоге у нас должен получится усиленный короб внутри которого будет проложен дымоход. При этом его следует монтировать только в чердачном-мансардном помещении, в жилой комнате трубу достаточно облагородить отделочными материалами.
От короба можно отказаться, если приобрести кожух на трубу из оцинковки
Короб необходим для безопасной работы вентиляционной системы, которая нередко нагревается до критических температур – защита как для живущих в доме, так и для воспламеняемых материалов.
Этап третий – сквозное отверстие
Теперь перейдем к подготовке определенного места для прохода вентиляционной трубы в потолке первого этажа/полу чердачного помещения:
- В том случае, если перекрытие выложено из дерева, то можно вырезать круг необходимого диаметра с помощью бензопилы. Напоминаем, что к диаметру самой трубы необходимо добавить по 15-20 смс каждой стороны.
- Если же работать предстоит с бетонной плитой, то в этом вам поможет длинный бур и перфоратор – инструментом высверливается множество отверстий по кругу. Весьма ослабевший кусок плиты выбивается кувалдой.
Именно деревянным перекрытиям необходимо уделять больше внимания, к примеру, дымоход в бане –наиболее опасный участок
Переходим к вскрытию кровли. Наиболее оптимальный вариант – когда кровельный материал еще не уложен, но это возможно только в том случае, если дом находится на этапе строительства.
Мы же будем разбираться с процессом установки дымохода уже после сдачи объекта в эксплуатацию:
- Перед тем как вывести трубу через крышу из профнастила надрезаем материал таким образом, чтобы его можно было отогнуть и оставить в таком положении на некоторое время.
- Если же предстоит столкнуться с черепицей, то остается произвести только частичный демонтаж в том месте, где по плану будет выходить труба (с небольшим запасом).

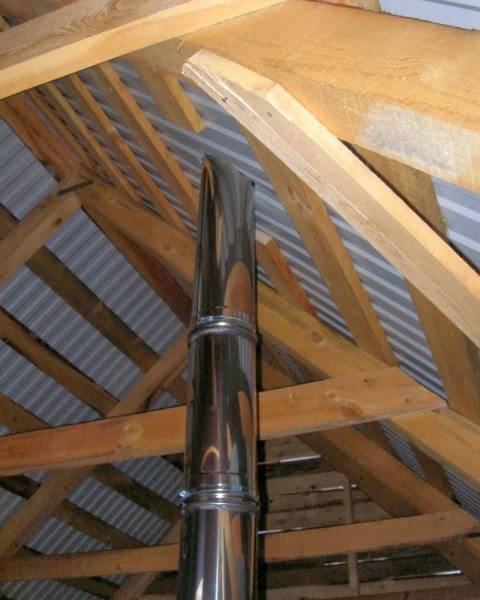

- Теперь, когда у нас образовалось сквозное отверстие, можно вставлять вентиляционную трубу в «дырку» на крыше.
- Фиксация самого дымохода осуществляется путем установки разборных хомутов, которые в свою очередь крепятся к возведенному нами защитному коробу.
- Отверстие на крыше, со стороны чердака, закрываем асбестовым листом, который не будет нагреваться.
- Теперь, используя паровую пленку, крепим ее к стенкам короба для труб с помощью мебельных скоб.
Место, где стоит печь и соединяется с дымоходом необходимо также обезопасить, используя огнезащитные материалы
Соединяем свободный конец трубы с печью, лучше для этого использовать сварочный аппарат, данный метод обеспечивает герметичность соединения. Можно использовать и соединительный хомут, но тут все зависит от идеальной формы изделий – если нет дефектов, то и герметичность будет достойной. (См. также статью Металлические хомуты для труб: особенности.)
Отделочные работы
Отделка дымохода – начало проведения кровельных отделочных работ, поскольку иначе можно повредить готовое кровельное покрытие, либо испачкать его. Визуально, как сам дымоход, так и покрытие крыши, должны составлять гармоничный тандем, поэтому для их обшивки целесообразнее всего подбирать идентичные материалы.
В зависимости от того какими материалами предполагается проведение отделочных работ, предусматривается несколько вариантов обшивки. Каждый из них имеет ряд положительных характеристик, впрочем, у каждого есть некоторые минусы.
Клинкерный кирпич и плитка
Достаточно распространен способ, когда в отделке используется клинкерная плитка или кирпич. Достаточная степень прочности, устойчивость к погодным условиям и температурному перепаду — основные его преимущества
Кроме того данное облицовочное покрытие не боится грязи, что немаловажно с эстетической точки зрения. Минус один: необходимость использования полнотелого клинкерного кирпича, посаженного на специальный клинкерный раствор, обуславливают высокую стоимость работ
А потому данный способ в большинстве случаев недоступен широкому кругу потребителей.
Готовые конструкции заводского изготовления
Можно обшивать дымоходы заранее подготовленным материалом. Как правило, это заводской вариант трубы, которая имеет стальной канал. Посредством кирпича, армированной сетки, штукатурки осуществляется окончательное доведение дымоходов до идеального состояния.
Штукатурка
Говоря о дымоходе, предполагающем бюджетный вариант обшивки, стоит вспомнить старый проверенный способ штукатурки дымаря. Несмотря на то, что этот способ считается самым бюджетным, он не менее долговечен и надежен.
Как альтернативные могут быть рассмотрены способы с использование цементно-волокнистых плит, сланца и т.д.
Лист профилированного настила — приоритет выбора облицовочного материала
Рынок отделочных и облицовочных материалов достаточно разнообразен. Основными критериями, обосновывающими выбор того либо иного варианта выступают надежность, прочность, долговечность. Впрочем, не менее важна цена материала и легкость его монтажа.
Профнастил более всего соответствует всем вышеперечисленным требованиям, в силу своих высоких технических характеристик:
- Устойчивости к перепадам температурного режима,
- Длительности эксплуатационного срока,
- Легкости и оперативности монтажа,
- Простоты обслуживания,
- Малого удельного веса,
- Низкой себестоимости.
Профнастилом одинаково хорошо организовывать облицовочное покрытие крыши и облицовку дымоходной трубы. Кроме того он достаточно эффектно выглядит, добавляя строению респектабельности, солидности, подчеркивая стиль.
Профнастил имеет достаточно широкую цветовую палитру, что позволяет реализовывать любое дизайнерское решение.
Разновидности профнастила, подходящие для облицовки дымохода
Широкий ассортимент профилированных листов значительно расширяет границы доступных решений облицовки. Среди выпускаемых видов различают:
- Листы комбинированного типа, используемые в организации разнообразных конструкциях ограждающего и отделочного характера,
- Профнастил опорного типа, отличающийся повышенной прочностью,
- Алюминиевые профилированные листы, характеризующиеся длительностью эксплуатационного срока и повышенной устойчивость к влаге,
- Окрашенные листы профилированного настила,
- Оцинкованные,
- Кровельные,
- Облицовочные.
Каждый из видов может быть использован как отделочный материал, а потому приоритет выбора определяет цена вопроса.
Круглая труба на шифере
При расположении трубы близко от конька, она заделывается в следующей последовательности:
- Один из стальных листов, которым оформляется конек, опускается вплоть до перекрытия сечения трубы.
- В листе делается круглая прорезь под трубу с отбортовкой ее края на два сантиметра вверх.
- На трубу надевается асбоцементное кольцо.
- Чтобы зафиксировать кольцо по высоте трубы, вставляют штырек в ее боковое отверстие.
- Кольцо при помощи клина устанавливают параллельно скату.
- Края прорези в стальном листе заводят внутрь кольца.
- Замазывают стык смесью цемента с асбестом распушенным (1:2).
Этот способ является отличной защитой крыши от дождя, но в зазоре между шифером и трубой скапливается снег. Можно узнать о герметичности крыши с печной трубой.
Чтобы труба и шифер стыковались герметично, выполняют следующее:
- В зазор между шифером и трубой вставляют картонный цилиндр, обернутый в полиэтиленовую пленку.
- На стальном листе формуют глиняный или пластилиновый бортик ограничительный. Расстояние между бортиком и картонным цилиндром не должно быть более 10 мм.
- Полученный промежуток заполняют асбоцементной смесью.
- После затвердевания смеси цилиндр с ограничительным бортиком убирается;
- На трубу надевается асбестовое кольцо (см. выше).
Обход трубы, расположенной на коньке
Такое расположение дымохода или вентиляции можно назвать самым правильным. В данном случае в принципе удается избежать такого неприятного явления, как снеговой карман, а вода, попадающая на крышу, мгновенно уходит по скатам, даже не задерживаясь. Единственный недостаток этого метода состоит в необходимости врезания в коньковую балку.
Здесь целесообразнее использовать фартук из гладкой жести. Та его часть, что располагается внизу требует уплотнения герметиками. Идеальным вариантом является полоса из бутилкаучука с клеевым слоем. Поверху же защиту обустраивают точно также, как и на других линиях прилегания – планками.

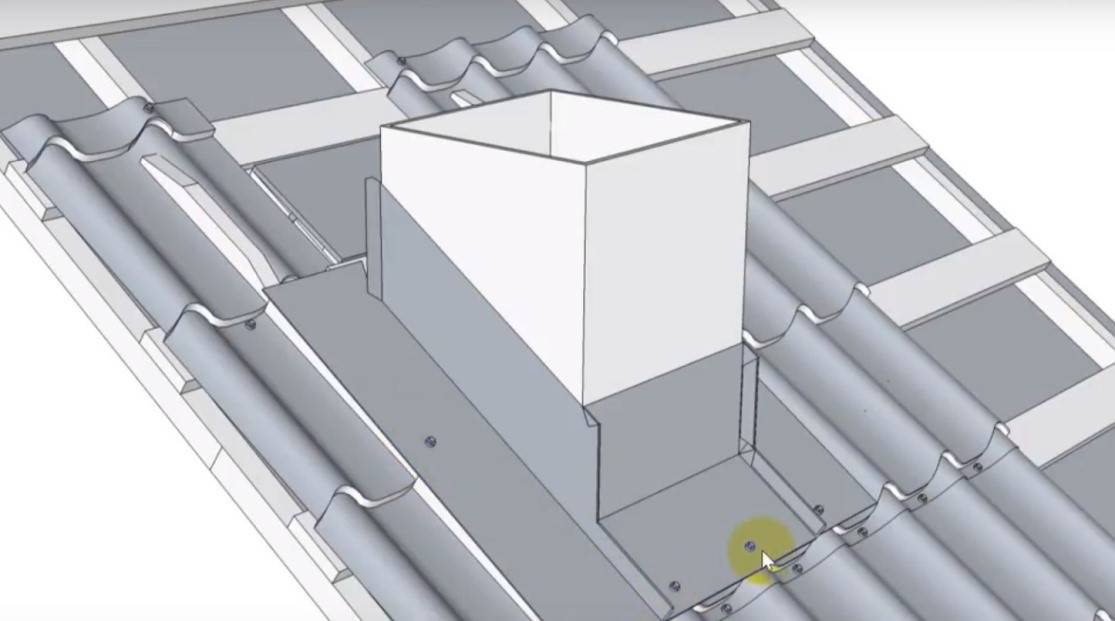

Герметизация прямоугольных и квадратных труб
Обеспечить надежность крыши в местах ендов и примыканий поможет галстук из металлических деталей (планок примыкания), которые заводят под покрытие на 150-200 мм.
Перед тем, как наложить профнастил, необходимо загерметизировать место прохода стояка мембраной.
- В материале делают крестообразный вырез, и приклеивают к стенкам дымохода на высоте более 5 см.
- Под верхнюю планку примыкания крепят самоклеющуюся ленту «Вакафлекс»: снизу, сбоку, затем сверху.
Иногда дымоход устраивают в готовой крыше, вырезая в профнастиле отверстие с запасом 1,5-2 см. Для этого металлический лист в месте примыкания прямоугольной трубы отгибают, приклеивают гидроизоляционную мембрану и устанавливают нижнюю, затем верхнюю обрешетку, плотно прижатую к кровельному пирогу и дымоходу.
Меры безопасности при монтаже дымохода должны строго соблюдаться
Оштукатуривание трубы
Во избежание образования толстого слоя штукатурки, следует знать, как правильно утеплить трубы:
- Для начала заделайте цементным раствором все имеющиеся неровности на трубе;
- Затем обтяните стенки армирующей сеткой;
- Завершающим этапом является нанесение штукатурки.
Армирующая сетка позволит штукатурке хорошо держаться на трубе и не трескается при высыхании
Укрепление трубы асбестоцементом
Обшивка дымохода асбестоцементом требует использования цементно-известковой смеси, наносимого на поверхность плит.
- Дымоотвод армируют сеткой и набрызгивают первый слой раствора.
- На отрезки изоляции наносят новый слой смеси и крепят к поверхности дымохода.
Обшивка листовым железом
Изолируя металлическую трубу, следует соблюдать расстояние дымохода от горючих материалов — 60см.
- Конструкцию обворачивают минватой толщиной 5 см внахлест, зажимают стальной проволокой. Поверх обворачивают металлическим листом.
- В предварительно подготовленные зазоры вставляют заклепки, замыкают головки фиксаторов специальным инструментом.
Какая преследуется цель
При подготовке чертежей важно предусмотреть прямое расположение трубы, идущей от печи
- Максимальная температура нагрева внешней стенки дымохода не должна превышать 50 градусов.
- Гидроизоляция кирпичной печной трубы на крыше позволяет соблюдать установленные нормы, а металлические элементы потребуют дополнительного утепления, предупреждающего образование конденсата.
После монтажа трубы, достаточно провести оштукатуривание с последующей укладкой миллитового кремнезема, теплоизоляционной ваты МКРР – 130 или рулонного фетра МКРФ-100.
Самостоятельное строительство печных труб
Технология обустройства дымового канала имеет много общего с монтажом обычного воздуховода. Разница заключается в наличии более строгих требований, предъявляемых к эксплуатации дымохода. Поэтому процесс обустройства трубы для печей требует проведения точных расчетов, выбора строительных материалов, деталей для крепежа, огнеупорных замазок и прочего.
Труба модульная
В том случае, когда дымоход планируется прокладывать в стене дома, данный нюанс следует учитывать на этапе возведения стены, иначе отверстие нужно будет пробивать при помощи отбойного молотка. Можно обустроить печной воздуховод в уже обустроенном вентиляционном канале, но в результате значительно ухудшится пожаробезопасность конструкции дымоотведения.
Для реализации скрытой схемы трубы нужно воспользоваться услугами опытного архитектора, поскольку в процессе эксплуатации печи возможны температурные деформации – увеличиваются размеры канала от воздействия горячего газа, тем самым подвергая стены разрушительным процессам.
Участки дымохода внутри несущих конструкций можно обустраивать из многослойных блоков. Их помещают по всей поверхности стены, используя для фиксации температуроустойчивый клеящий состав. Этот материал способен нивелировать термические деформации, благодаря прокладкам- демпферам и тем самым обеспечить целостность постройки.
Главное преимущество такой конструкции в том, что не требуется изоляция трубы на крыше дома – канал будет выходить наружу над уровнем кровли внутри фронтона.
Насадной стальной дымоход
Для работы по установке дымоходов из стали не требуются специальные навыки и большие временные затраты, поэтому им часто отдают предпочтение домовладельцы, да и стоят такие конструкции относительно недорого.
При этом нужно учитывать, что:
- Любая труба из металла состоять должна не менее, чем из двух частей, и соответственно разбираться. После того, как через несколько лет первая секция прогорит от высоких температур, менять нужно будет не всю конструкцию, а только ее участок.
- Там, где будет производиться вывод печной трубы через крышу и стену, укладывают огнеупорную изоляцию, иначе возможно возгорание постройки.
- Участок трубы, находящийся в неотапливаемом помещении, необходимо качественно изолировать, чтобы холодные воздушные массы не остужали газ и тем самым не влияли на производительность теплоагрегата. В итоге конденсат не будет собираться на поверхности трубы и та не станет ржаветь.
- Обязательно нужно обустраивать гидроизоляцию металлических труб при помощи негорючих материалов.
Монтируют металлическую насадную конструкцию поэтапно:
- Первое колено надевают на патрубок экрана или на выходное отверстие воздуховода печи.
- Второе кольцо выводят через чердак в помещение и фиксируют на огнеупорной распорке.
- Соединяют оба колена.
- Третий сегмент выводят на чердак посредством сквозного проема в крыше. Место выхода трубы на улицу перекрывают сферическим кожухом.
Коренная кирпичная труба
Такого типа печной дымоход из кирпичей прослужит много лет. Обустраивают коренную трубу на фундаменте, который закладывают отдельно при постройке цокольного этажа.
Технология монтажа данного дымохода более сложная, чем насадной металлической конструкции. Дело в том, что коренная труба должна выдерживать продольную нагрузку от веса всего агрегата, поэтому ее выкладывают из обожженных кирпичей.
Особенность сооружения:
- Для строительства дымоходного канала оставляют отверстие величиной с кирпич или полкирпича. Чтобы выложить один слой, будет достаточно 4 -6 кирпичей.
- Слои выкладывают так, чтобы нижний стыковочный шов ряда был под целым кирпичом.
- Прежде, как вывести печную трубу через крышу, в месте, где она пройдет перекрытие, делают специальный модуль – для смещения оси участка, пронизывающего кровлю, относительно оси части дымохода, находящейся в комнате.
Конструкция этого типа отличается сложностью, и ее монтируют, когда других вариантов нет.
Внешний дымоход
Трубу, смонтированную из металлических или асбестоцементных модулей, устанавливают вдоль фасада строения, передвигаясь в направлении снизу вверх.
У внешних конструкций имеются особенности:
- в месте, где труба входит в здание, обустраивают отверстие, посредством которого потом выводят горизонтальный сегмент дымохода;
- место соединения горизонтального и вертикального участков оформляют в виде тройника, у которого одну часть закрывают заглушкой. Данный элемент используют при чистке дымохода;
- трубу крепят к фасаду при помощи разъемного типа металлических хомутов. Нижнюю часть дымохода укрепляют надстройкой, специально возведенной на отдельном фундаменте.
Разновидности средств для герметизации
Тем, кто хочет самостоятельно обустроить гидроизоляцию печной трубы, но не знает, чем заделать щель между трубой и крышей, рекомендуется приобрести:
- Силиконовый герметик, который выдерживает перепады низких и высоких температур. Он хорошо сочетается практически со всеми видами кровельных материалов. Необходим при заделывании шва в месте примыкания элементов кровли к вертикальным конструкциям и легко наносится при помощи эластичной насадки.
- Битумный герметик. Эта современная продукция устойчива к воздействию различных веществ, легко окрашивается и не подвергается старению. Используется для уплотнения различных щелей и стыков в металлической и мягкой кровле.
- Акриловый герметик. Используется для изоляции от влаги швов и стыков. Рекомендуется использовать в местах, подверженных вибрации, температурным смещениям, механическому воздействию или звуковым колебаниям. Выдерживает низкие и высокие температуры, имеет высокую влагостойкость.
- Полиуретановый герметик. Наиболее надежный материал, обладающий большой долговечностью. Можно легко наносить на различные виды строительных материалов и работать при минусовых температурах. Устойчив к повышенной влажности и колебаниям температур, не меняет свойств под воздействием солнечных лучей.
- Лента на основе каучука. Обеспечивает высокую влагостойкость в местах соприкосновения кровли с выступающими конструкциями, устойчива к воздействию различных температур и солнечных лучей, не трескается при пересыхании. Легко наклеивается на стык, достаточно лишь приложить и немного нажать.
- Специальные ленты с двухсторонней клеящей поверхностью. Применяются в местах стыков кровельных листов. Можно использовать и для фиксации гидроизолирующего слоя.
Какой должна быть гидроизоляция
Не так давно гидроизоляция места выхода печной трубы проводилась подручными материалами. В настоящее время для этих целей выпускается значительное число материалов и приспособлений, позволяющих решить задачу, чем заделать щель между трубой и крышей.
Гидроизоляция для проходки должна обладать следующими качествами:
Стойкое перенесение влаги. Так как указанный участок находится на поверхности кровли, это предполагает постоянное воздействие на него атмосферных осадков
Поэтому очень важно, чтобы изоляционный материал был в состоянии длительное время сопротивляться влаге и коррозии.
Термостойкость. Поверхность дымохода может разогреваться до +600 градусов, поэтому гидроизоляция должна отлично справляться с значительными температурными колебаниями
Постоянное воздействие солнца подразумевает наличие у заделки дымохода на крыше хорошей стойкости к ультрафиолетовому излучению.
Сопротивляемость износу. Как правило, любой кровельный материал рассчитан на эксплуатацию на протяжении не менее 15-20 лет. Желательно, чтобы доборные элементы имели схожую продолжительность службы.
Совместимость с кровлей. Перед тем, как герметизировать трубу на крыше, важно выбрать наиболее оптимальный вариант. Подбор материала для оформления места выхода дымохода проводится с учетом типа кровельного материала. Крышу из профнастила или металлочерепицы необходимо оснащать оцинкованными доборными элементами. На черепичных кровлях используются керамические изделия, а на мягких – битумные.
Требования к изоляции
Рисунок 3. Требования к изоляции
Вся герметизация дымовой трубы на крыше дома должна отвечать нескольким требованиям:
- защита внутренней части дома (чердака) от атмосферной влаги;
- наличие теплоизолирующих свойств;
- прочность, ведь материал находится непосредственно в прямом контакте со внешней средой;
- долговечность;
- полная совместимость с типом кровли;
- экологическая чистота;
- экономичность.
Дополнительно следует учитывать материал кровли, материал трубы, температуры, которые могут возникнуть в дымоотводе.
Как писалось ранее, способ герметизации зависит от типа кровельного покрытия. Иногда используют герметики из следующих материалов:
- силикон;
- полиуретан;
- битум.
Силикон и полиуретан не очень часто используют в чистом виде для герметизации щелей. Они отлично подходят для небольшого ремонта кровли или работы с мельчайшими щелями. Для изоляции дымоотвода лучше всего применять именно битумные смеси. Они чрезвычайно долговечны, универсальны, и , что самое главное, дешевы.
Также существует ряд очень распространенных способов изоляции, основанных на использовании специальных деталей.
Устранение протечек рядом с трубой
Если во время таяния снега или в дождь водя течет по дымоходу, то причиной тому является нарушение герметичности в месте, где соединена труба и кровля. В случае течи крыши возле трубы, устранить имеющуюся проблему можно рядом способов:
- наложить битумную ленту;
- установить манжеты из резины;
- изготовить и установить металлический фартук.
Все вышеперечисленные методы позволяют закрыть течь, поэтому их следует рассмотреть более детально.
Использование битумной ленты
Если от дождя или таяния снега протекает дымоход, то наиболее простым и дешевым способом ликвидации течи является изготовление фартука из битумной ленты. Для выполнения подобных работ нужно использовать следующие материалы и инструменты:
Как сделать проход трубы дымохода через крышу из металлочерепицы?
- битумную ленту;
- ножницы;
- щетку по металлу;
- газовую горелку.
Щели заделываются путем проведения следующих мероприятий:
для начала нужно использовать щетку по металлу, с помощью которой выполняется очищение кровли вокруг дымохода и его наружной нижней части;
влажной тряпкой удаляются остатки пыли и грязи;
в месте стыка трубы и кровельного материала приклеиваются куски битумной ленты
Неважно, с какой стороны имеются щели. Следует создать полноценный фартук вокруг всей трубы;
приклеенная лента разогревается газовой горелкой, которая максимально плотно прижимается к кровле и трубе;
чтобы заделать стык более надежно, ленту можно дополнительно зафиксировать деревянным бруском или доской (проделать подобное можно не всегда, все зависит от кровельного материала).
Использование резиновой манжеты
Если течет крыша возле дымоходного канала, то исправить подобную ситуацию можно, использовав резиновую манжету, которую можно купить практически в любом строительном магазине. Она устанавливается следующим образом:
- в верхней части манжеты делается вырез, диаметр которого чуть меньше толщины трубы;
- подготовленная манжета надевается на внешнюю часть дымоходного канала и опускается до уровня кровли;
- чтобы избежать возможности возникновения повторной протечки, необходимо использовать герметик в месте соприкосновения кровли с нижней частью манжеты.
Некоторые виды манжет непросто приклеиваются к кровле. Отдельные модели можно прикручивать к крыше саморезами, но это возможно лишь в случаях, когда кровля выполнена не из черепицы или шифера.
Обустройство металлического фартука
Протечку дымохода на месте стыка трубы и кровли можно устранить, установив фартук из металла. Делается это следующим образом:
- из листа жести, имеющего небольшую толщину, изготавливается фартук, размеры которого должны совпадать с габаритами трубы. Подобное изделие можно приобрести в строительном магазине;
- верхняя часть фартука крепится к трубе и обжимается с помощью хомута. Нужно внимательно выполнять процесс обжима. Зазоры недопустимы;
- нижняя часть фартука устанавливается на кровлю и крепится саморезами. Чтобы поврежденное место кровли наверняка не подтекало, в дальнейшем нижнюю часть пластины следует крепить сверху кровельного материала, а верхнюю убрать под обшивку.
На этом изготовление и монтаж фартука из металла можно считать завершенными. От заделанного участка проблем больше не возникнет. Для дополнительной герметизации, металлический фартук можно оснастить резиновой подкладкой, а место соприкосновения конусообразной части и дымоходного канала, замазать герметиком.
Текущую возле дымохода крышу, можно заделывать многими способами. Такие щели закрывают за 5-10 минут, но стоит понимать, что подобный ремонт нельзя считать высококачественным. Заделанные места соединения крыши и вертикальных элементов, наверняка дадут о себе знать через несколько лет. Таким образом, подобный локальный ремонт является временной мерой. Он призван защитить от попадания влаги в помещение до того времени, как будет выполнен полноценный кровельный ремонт.
