Устройство газового редуктора: Виды и Обзор

Какой нужен объем и давление

Теперь поговорим о давлении газового редуктора, а также его объеме. Пропускная способность редуктора должна помогать в обеспечении работы всех приборов, подключенных в систему на максимальном режиме потребления газа. Определенная проблема заключена в том, чтобы определять необходимые параметры в разных единицах измерения. Есть две единицы измерения давления в газовых приборах – паскали и бары. Для редуктора входное давление определяется в мегапаскалях или барах, а выходное в паскалях/миллибарах. Перевод значений давления между двумя единицами можно выполнить по такой формуле:

1 br=105 Ра

Объем газа, который пропускается через редуктор и потребляется приборами газа, может быть представлен сразу в двух величинах – в килограммах и кубических метрах. Показатели выходного и входного давления большого количества российских приборов указаны именно в Паскалях, а на зарубежных устройствах давление исчисляют в барах.

Показатели можно соотнеси с использованием данных о том, какова плотность основных газовых баллонов (кг/м3) при температуре в +19 градусов и обычном атмосферном давлении:

• Углекислота – 1.85.

• Пропан – 1.88.
• Кислород – 1.34.
• Азот – 1.17.
• Гелий – 0.17
• Аргон – 1.67.
• Водород – 0.08.
• Бутан – 2.41.
• Ацетилен – 1.1.

Q=1.88*0.65+2.41*0.35=2.06 кг/м3

Итак, если расход газа по максимуму на четырехконфорочной плите будет составлять 0.85 м3/час, то пропускание такого же объема должен обеспечивать и редуктор. В пересчете на кг это значение будет равно 2.06*0.85=1.75 кг/час. Исходя из ГОСТа 20448-90 допускается в пропан-бутановой смеси большой диапазон процентного значения газов, что будет создавать неопределенность во время расчета ее плотности. К расчетному значению максимальную пропускную способность редуктора можно увеличит на 25%.

Это связано со следующим:

• Параметры смеси газа могут отличаться в зависимости от региона, поставщика и даже времени года!
• Плотность газа, которая будет использована для всех расчетов, будет зависеть от температуры.
• Есть вероятность потери упругости пружины, которая отвечает за регулировку объема камеры с низким давлением в редукторе газового баллона, из-за чего может уменьшиться его максимальная пропускная способность.

Еще иногда в комплекте с новым оборудованием предлагается использовать проверенный редуктор по параметрам с регулировкой давления на случай, если вы будете использован пропановый баллон. Такой вариант оптимален с позиции пожарной безопасности и работоспособности системы.

Tomasetto AT09 Alaska Super 95–140 л. с.

Корпус механизма изготовлен из литого алюминия, что гарантирует высокую степень теплоотдачи. Предназначен редуктор для применения на автомобилях с мощностью двигателей до 140 лошадиных сил. К основным техническим параметрам относятся:

Параметр	Значение
Мощность	140 л. с.
Вход / выход, мм	6 / 12
Тосольные уголки, мм	16
Рабочий диапазон температур, градусы	от -30 до +120

В корпусе имеется отверстие под установку датчика температуры редуктора. Для упрощения монтажа в комплекте предусмотрен установочный набор.

Редукторы

Само понятие «редуцирование» означает изменение какого-либо физического показателя в меньшую или большую сторону. В случае с редуктором этим физическим показателем является давление газа.

Редуктор – это механическое устройство для стабилизации давления газа. Сжатый газ в баллоне находится под очень высоким давлением. Редуктор обеспечивает понижение давления на выходе до необходимых показателей (зависит от вида газовой смеси). И поддерживает давление на постоянном уровне.

Если вы планируете работать с газосварочным оборудованием, рекомендуем купить редуктор. Редукторы улучшают качество сварного шва, стабилизируют сварочный процесс и оптимизируют расход газа при сварочных работах.

Устройство

Основными рабочими элементами редуктора являются редуцирующий клапан, мембрана и запорная пружина. Пружина пытается перекрыть клапан редуктора с одной стороны. С другой стороны воздействует мембрана, стремясь его открыть. Одновременно осуществляется противодействие редуцированного газа с пониженным давлением. Когда рабочее давление снижается ниже нормы, сила воздействия мембраны превышает силу воздействия пружины, и клапан открывается. Для регулировки и контроля уровня давления редукторы оснащаются вентилями и манометрами.

Виды

Основная классификация газовых редукторов — по виду редуцируемого газа. В зависимости от рабочего газа редукторы делятся на кислородные, углекислотные, ацетиленовые, метановые, пропан-бутановые. Выбирать необходимо исходя из того, какими технологиями сварки вы пользуетесь – аргонодуговой, газовой, углекислотной.

Цветовая маркировка редуктора соответствует цвету газового баллона, для которого он предназначен. Экспериментировать с использованием неподходящих по газу редукторов настоятельно не рекомендуется. Редукторы для некоторых газов категорически запрещается применять для работы с другими газами.

Редукторы для горючих газов имеют левую резьбу, для негорючих – правую.

Пропускная способность

Пропускная способность определяет производительность газового редуктора. По пропускной способности редукторы делятся на два класса: постовые и рамповые. Постовые редукторы малой пропускной способности способны подавать до 5 м3/ч газа при давлении 3 атм или до 25 м3/ч при давлении 10 атм. Такие редукторы используют для обслуживания одного сварочного поста.

Рамповые редукторы отличаются высокой пропускной способностью до 100 м3/ч, могут обслуживать сварочные комплексы из нескольких постов, сверхмощные посты для резки и другое профессиональное специализированное оборудование. За счет того, что у рамповых редукторов сечения большего размера, они больше по весу и габаритам.

Обзор моделей редукторов Ловато

Lovato — старейшая компания, специализирующая на выпуске ГБО. Это семейная итальянская фирма, которая взяла на вооружение принцип «бережливого производства», когда каждая деталь делается с минимумом потерь, с высочайшим качеством и исключает появление брака. Именно поэтому цена на редуктор ГБО Ловато может быть ниже аналогов, но выше по качественным характеристикам. Разъемы диагностического кабеля к ГБО Ловато являются универсальными, ремкомплекты газового редуктора Ловато можно приобрести в любом городе.

Модельный ряд редукторов данной фирмы представлен следующей продукцией для двигателей с инжекторами и карбюраторами, для разных температурных режимов.

Современные редукторы для пропановых ГБО

Современные редукторы для пропановых ГБО от Ловато — по компактности и надежности практически нет аналогов. Устройства находятся в ряду самых востребованных:

1. Lpg/gpl редуктор Lovato rgj-2L. ставят на авто с 4-мя цилиндрами, для пропановых систем. Подключают в газобаллонные комплекты четвёртого поколения, и даже в системы 5-й генерации. Обладает наилучшими по своему классу характеристиками по стабильному уровню давления газового топлива. Это один из видов одноступенчатого прибора. Редуктор ГБО 4 поколения Lovato оснащён электромагнитным клапаном и устройством для очищения газовой смеси при пониженной температуре. Встроен температурный датчик RGJ 421053. По габаритам очень компактный. Замена ремкомплекта не составит труда.
2. Lovato Easy Fast RGJ uhp сделан специально для мощных 6-8 цилиндровых авто. Конструкторы позаботились о том, чтобы использовать его в условиях холодных зим. Упор в конструкции прибора Lovato Easy фаст RGJ hp сделан на мощностные характеристики и хороший теплообмен. Оснащён электромагнитным клапаном и большим газовым фильтром. По габаритам также достаточно массивный. Дорабатывать ничего не требуется, справляется со своими функциями самостоятельно.
3. Lovato RGJ-rgj-2l DD великолепно работает зимой, при плохом качестве газа, предназначен для моторов до 100 квт. Автомобильный редуктор одноступенчатой конструкции, имеет двойную мембрану (собственная разработка Lovato) для систем с последовательным впрыском пропан-бутановой смеси. Имеет электромагнитный клапан и увеличенный фильтр.

Для метановых ГБО

Продукция Ловато для метановых ГБО производится строго в соответствии с европейскими нормами и Российским Техническим регламентом:

1. Редуктор RMJ с двухступенчатой схемой для подключения в моторы с последовательным впрыском метана. Между первым и вторым барьером понижения давления имеется электронный клапан, а также входной фильтр. Давление метана выравнивается посредством декомпрессии двигателя.
2. Lovato RMJ-3.2S — для метановых ГБО и двигателей с последовательным впрыском. Имеет электрический запорный клапан с фильтром, а также манометром, показывающим, сколько метана осталось в баллоне. Автоматически выравнивает давление газа.

Электронные редукторы Lovato 2-го поколения

Особой востребованностью у российских автовладельцев пользуются редукторы Ловато 2-го поколения. Это надёжные устройства, которые могут прослужить без переборки до 2-3 лет. Переборка газового редуктора Ловато, как правило, требуется по причине некачественного топлива. С применением ремкомплекта редуктора Ловато и пары ключей, это возможно выполнить самостоятельно:

1. Редуктор ГБО 2 поколения Ловато RGV090 считается классическим пропановым двухступенчатым редуктором для карбюраторных двигателей. Основные механизмы — электрический стартер и редукторный винт для регулировки. Давление газового топлива регулируется вакуумом. Проверенный временем надёжный прибор для первой и второй генераций ГБО.
2. Газовый редуктор Ловато 2 поколения RGE220 предназначен для подключения к карбюраторным и инжекторным автомобилям. Состоит из электромагнитного клапана, регулировочного винта. Высочайшее качество обеспечивает плавный ход авто на газу.
3. Вакуумный редуктор Ловато RGV140 выбирают для автомашин 190 л. с. с карбюраторами. Вакуумная мембрана не пропускает газ при незапланированной остановке мотора, как реакция на изменение давления во впускном коллекторе.
4. Lovato RGE090 в корпусе из литого алюминия работает с карбюраторными и инжекторными двигателями мощностью до 122 л.с. Блокировку выхода газовой смеси при аварийной остановке двигателя осуществляют переключателем вида горючего с соответствующей функцией (приобретается отдельно).

Устройство и принцип работы

Приспособление может иметь разную конструкцию, форм-фактор и механизм срабатывания, но основная схема газового редуктора включает следующие элементы:

• запорная пружина;
• мембрана, реагирующая на давление смеси;
• редуцирующий клапан.

Принцип работы газового редуктора основан на противодействии двум прилагаемым силам. Упругая пружина пытается перекрыть клапан и прервать выход природного газа. Мембрана, напротив, старается открыть клапан. На гибкую пластину давит редуцированный газ – с низким напором. Когда его напор снижается, давление, которое оказывает мембрана на клапан, превышает противодействие запорной пружины и клапан отворяется.

По конструкции различают приборы прямого и обратного действия. Классифицируют приспособления и по типу газа: редукторы, пригодные для ацетиленовых баллонов, не годятся для водородных.

Прямой

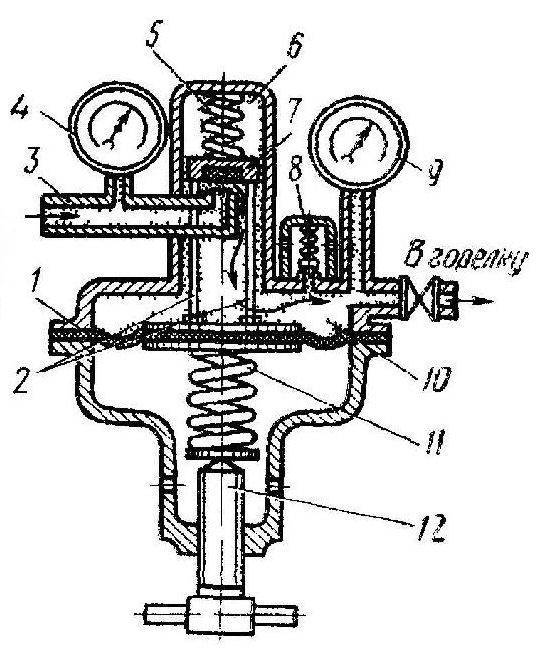

Редукторы прямого и обратного действия устроены схожим образом. Конструкция включает:

• штуцер, обеспечивающий подачу газовой смеси;
• манометр – указывает на давление в емкости;
• обратная пружина, перекрывающая клапан;
• ячейка для сжиженного газа;
• клапан – от его смещения зависит объем выходящего газа;
• предохранительное устройство – срабатывает, если в камере давление достигло критической величины;
• выходной манометр – указывает на рабочее давление;
• ячейка низкого давления – здесь размещается смесь для подачи в домовую сеть;
• регулирующий винт – он регламентирует смещение мембраны;
• запорная пружина;
• мембрана – гибкая пластинка, отворяющая клапан;
• штифт между пружиной и клапаном.

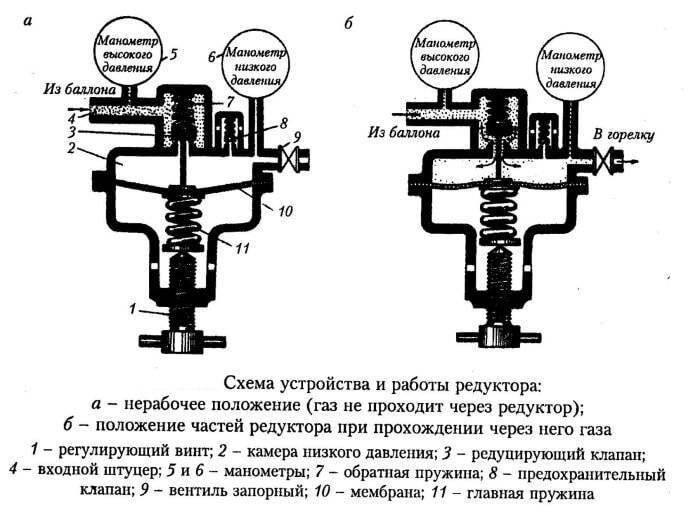

Через штуцер в камеру высокого давления попадает газ из баллона под большим напором. Он давит на запорную пружину, которая прижимает редуцирующий клапан к седлу, не позволяя газу проникать в камеру.

В этот момент на мембрану действуют две противоположные силы: пружина, пытающаяся открыть клапан, и газ низкого давления в редуцирующей камере. Если давление смеси уменьшается, пружина выпрямляется, так как сопротивление падает. Клапан смещается и приоткрывается. Газ перетекает в камеру низкого давления. Как только здесь давление становится выше нормы, мембрана смещается и ограничивает проникновение газовой смеси. В камере газ разрежается и через выходное отверстие подается в шланг или трубу.

Регулируют нормальное рабочее давление с помощью винта: он изменяет ход пружины, тем самым снижая или повышая рабочее давление подаваемой смеси. За величиной наблюдают по выходному манометру.

Обратный

Отличается от прибора прямого действия характером силы противодействия. В первом случае клапан открывается при возникновении избыточного давления балонного газа, а во втором – при недостатке его в рабочей камере.

Смесь из баллона попадет в рабочую полость и сдавливает клапан. При этом он перекрывает подачу газа через редуктор. При регулировке винтом запорная пружина сдавливается, мембрана выгибается, что приводит к открытию клапана. При этом газ может поступать в рабочую камеру.

Одновременно с повышением давления в редукторе увеличивается давление в рабочей камере. В конце концов под действие напора с двух сторон мембрана выравнивается, передаточный диск опускается и отпускает пружину, а последняя вдавливает клапан в посадочное седло и запирает его. Когда разница напора вновь оказывается большой, мембрана выгибается и клапан вновь открывается.

Вопрос эксперту

Какой редуктор безопаснее?

Редуктор обратного действия считается более безопасным.

Типы редукторов

Приспособления различают и по назначению, так как для работы с разными газовыми смесями требуются разные модели. Есть 2 категории:

• редукторы для горючих газов – водорода, метана, пропана, смесей;
• для инертных газов – гелия, азота, аргона.

У приспособлений разная резьба: правая для работ с инертными газами и левая для горючих смесей.

Выпускаются также регуляторы для работы с воздухом. Они применяются в воздушных магистралях.

Критерии выбора

Чтобы правильно подобрать устройство, необходим оценить несколько параметров.

• Вид газа – в быту используются только модели для горючего газа. Варианты для пропановой или метановой смеси не отличаются друг от друга.
• Тип баллона – выпускаются емкости, рассчитанные на работу с газом под разным давлением. Поэтому редуктор для них должен быть предназначен для указанной величины.
• Размеры – учитывается, что у газового оборудования и у баллона размеры могут быть разные. Этот параметр указывается в техническом паспорте устройства.
• Наличие регулятора для изменения давления – такие модели удобнее, так как позволяют отрегулировать напор в соответствии с наполненностью баллона.

Правила обращения с механизмом

Открывают и закрывают редуктор с помощью вентиля

Монтаж и техосмотр газовых редукторов выполняет специалист. Потребитель обязан соблюдать правила эксплуатации, написанные в инструкции. К общим рекомендациям относят следующее:

• Подключают прибор при вывернутом регулировочном винте. Перед этим отверстие вентиля баллона продувают, а штуцер и накидную гайку очищают от грязи и масла.
• Когда впервые открывают вентиль резервуара, наблюдают за показаниями манометра высокого давления. С помощью регулировочного винта устанавливают необходимый показатель выходного газа.
• При перерывах в работе – больше суток отсутствия – вентиль закрывают, регулировочный винт ослабляют, газ стравливают из камеры низкого давления.
• Винты и вентили вращают плавно, без рывков.
• Следят за исправностью манометра и предохранительного клапана. При появлении подозрительных признаков обращаются к газовщикам.

Редуктор на газовый баллон

Раз уж мы выбираем редуктор для газового баллона, то считаем необходимым затронуть тему самой емкости. Технологический процесс, и повсеместное внедрение новых инновационных материалов дает свои плоды. На рынке все чаще можно встретить новые композитные баллоны, пришедшие на смену старого поколения. Современные модели, в отличии от устаревших предшественников имеют меньший вес и предлагают больший уровень безопасности. Новейшие технологии изготовления проходят многоуровневую проверку, на полигонах композитный баллон подвергают взрыву, но даже после таких испытаний вы не найдете мелких осколков.

Композитные баллоны не подвержены внутренней коррозии, легкие, удобные. Тем не менее, самостоятельно они не умеют осуществлять равномерную подачу газа. Заправленный баллон, конечно выдает более мощное давление, чем опустошенный на половину. Газовый регулятор придет на помощь, его задача отрегулировать давление на выходе из композитного баллона и поддерживать его на необходимом уровне в течении всего срока пользования.

Хорошую совместную работу с композитными баллонами, показывают газовые редукционники, прошедшие европейскую сертификацию. Выделим один из таких приборов: бытовой газовый редуктор A300i-A310i IGT. К положительным моментам следует отнести следующие характеристики изделия:

• наличие гайки, которую можно закрутить рукой;
• увеличенный до 10 лет срок службы регулирующей мембраны;
• конструкция обеспечивает максимальную герметизацию соединительных элементов;
• газовый шланг на штуцере без резьбы зажимается хомутом.

Несмотря на то, что значение прибора трудно переоценить в создании условий безопасной эксплуатации плиты или другого прибора, бытовые редукторы для газовых баллонов как правило, продаются по приемлемой стоимости. При том,что цена редко превышает 300 -400 рублей, эти приборы способны уберечь от опасных ситуаций не только ваши жилища, но и жизнь.

Выбор газового редукционного аппарата, процесс не сложный, но следует знать и учитывать такие детали как:

• Наименование проходящего сквозь прибор газа;
• Характеристики баллона;
• Размеры, тип гибкой газовой подводки;
• Требуемый расход и давление на выходе;
• Способ подсоединения.

Стандарты в подключении к системе

Для того, чтобы подключить бытовой редуктор для газового баллона, требуется три обычных резьбовых соединения:

• W 21.8*1/14 – резьба цилиндрического типа по стандарту DIN 477/Т1, но на территории РФ часто используется сокращение СП 21.8.
• G – трубная цилиндрического типа резьба, цифра после буквы обозначения является номинальным диаметром в дюймах.
• М – метрическая резьба, и первая цифра после буквы является номинальным диаметром, а вторая шагом резьбы в мм.

А вот «LН» означает, что будет использована левая резьба. Для разных видов газовых баллонов используются разные стандарты соединений, и этот факт тоже стоит учесть, когда вы соберетесь купить газовый редуктор. Так, один из лучших редуктором Туре 724В от производителя из Италии “Gаvаnа Grоuр S.р.А” имеет входную левую резьбу W 21,8 х 1/14 под обычный металлический баллон. На входе установлены правая внутренняя резьба на 0.5 дюйма для того, чтобы подключить сильфоновую подводку без переходников.

Редукторы для бытовых баллонов

К особой группе можно отнести редуктор газовый бытовой. Он предназначен для понижения давления пропана, который от баллона поступает в печь или газовый котел. Редукторы, применяемые для стабильной работы баллона, имеют различные формы, габариты, пропускную способность, массу .

Для сохранения и транспортировки газа в сжатом и сжиженном состоянии разработаны специальные газовые баллоны — емкости, в которых вещества содержатся под высоким давлением. Баллоны бывают двух видов:

• металлические,
• композитные.

Регулятор газа для композитных баллонов

Композитные баллоны, которые с успехом заменяют габаритные и небезопасные образцы, компактны, меньше весят и более взрывобезопасные, не поддаются коррозии внутри. Условия эксплуатации баллонов нового типа требуют использования регуляторов, которые отвечают требованиям европейских стандартов.

Одна из таких модификаций — редуктор для композитного газового баллона А300i-A310i, который имеет свои особенности:

• свободно закручивающаяся гайка;
• срок службы прокладки регулятора 10 лет;
• конструкция, обеспечивающая надежную герметичность соединений.

Применение и выбор редукторов

Редукторы, стабилизирующие работу различных видов газа, используются во многих отраслях промышленности, агрокомплекса, в строительстве и медицине.

К примеру, в процессе газовой резки сварочным оборудованием используют редукторы для регулировки подачи кислорода, а ацетиленовые применяются при работе с кузовом автомобиля на СТО или при ремонте и монтаже трубопровода, коммунальными службами. В торговой отрасли углекислотные редукторы служат для насыщения углекислотой напитков, отпускающихся на розлив.

Основное предназначение пропановых стабилизаторов давления — это впуск и регулировка газа от баллонов к газовым плитам, хотя они с успехом применяются и при строительных работах с кровлей. Редуктор пропанового баллона необходим при отоплении частного дома.

При выборе газового редуктора для баллона с регулятором выходного давления нужно обязательно принимать во внимание все детали: газ, который будет обслуживать прибор, вид используемого газового баллона, какую длину и диаметр будет иметь газовый шланг, какого вида переходник на баллон применяется. При неправильном выборе устройства возможны побочные эффекты, регулятор может свистеть или гудеть

Поэтому рекомендуется эксплуатировать газовое оборудование и регулятор, укомплектованные одним производителем

При неправильном выборе устройства возможны побочные эффекты, регулятор может свистеть или гудеть. Поэтому рекомендуется эксплуатировать газовое оборудование и регулятор, укомплектованные одним производителем.

Важно знать, зачем газовый баллон снабжен регулятором давления и почему важна эта информация. Каждый бытовой регулятор для газового баллона имеет свое определенное предназначение и рассчитан для работы с определенным видом газа

Правильное использование газового оборудования — гарант бесперебойной подачи и безопасности эксплуатации голубого топлива.

Порядок установки и объем

Для начала следует выполнить монтаж шлангов для подачи газа без прямого подключения к баллону. После этого на вентиль установите гайку от редуктора и подсоедините шланги. При таком способе краны приборов, которые работают на газу, газовой колонки, плиты должны быть перекрыты. Перед тем, как выполнить соединение редуктора, для ослабления пружинки следует вывернуть до упора винт регулировки.

Разновидность винта для регулировки в виде вентиля удобнее, чем те конструкции, которые нужно закручивать отвертками. Но следует ограничивать доступ детям к подобному прибору. Если использовать обыкновенные гибкие шланги, то для простоты работ штуцер можно смачивать водой. Такое соединение закрепляют винтовым хомутом. Шланги сильфонного ипа подключают на резьбовой переходник, который будет вкручен вместо штуцера.

Если в качестве прибора потребления вы используете газовую плиту, то следует последовательно зажигать конфорки, и если на какой-то из них пламя не голубого оттенка, то следует сделать поменьше давление на редукторе. Желтое и оранжевое пламя означает то, что топливо сгорает не в полной мере, а это значит, что длительное использование плиты может стать опасным. При проверке работы конфорок при минимальном огне может появляться проблема затухания. Для ее решения следует или чуть увеличить выходное давление при помощи винта регулировки на редукторе для баллона, или поменять положение расходного винта на плите.

Если проблемы, описанные выше, характерны не для всех конфорок, то на проблемном узле плиты следует прочищать или менять жиклеры. Если случилась утечка газа во время запуска системы, то следует в полной мере закрыть запорный вентиль. После проветрите помещение и можно начинать устранение неисправностей.

Конструкция и принцип действия газового редуктора.

Любой пропановый редуктор в своем составе имеет следующие компоненты:

• клапан;
• рабочую камеру;
• запорную пружину;
• нажимную пружину;
• мембрану.

Пропускная способность данного устройства зависит от степени открытия клапана, на который с одной стороны воздействует мембрана и нажимная пружина, а с другой – газ и запорная пружина. Чем выше давление пропана в баллоне и меньше расход газоиспользующего оборудования, тем ближе клапан расположен к седлу. И наоборот, при падении давления в камере и увеличении расхода клапан открывается больше. Рабочие параметры бытового пропанового редуктора определяются жесткостью пружин и упругостью мембраны. Некоторые модели дополнительно снабжают вентилем, вал которого соединен с нажимной пружиной, что позволяет вручную регулировать подачу газа в определенном диапазоне.

Принцип функционирования устройства:

Современные пропановые редукторы иногда дополнительно оснащают предохранительным механизмом, который срабатывает в случае превышения входного давления пропана-бутана. С целью повышения уровня безопасности такие редукторы, как правило, устанавливают на газгольдерах и групповых баллонных установках, используемых для газификации одного или нескольких домов. Больше о том, как реализуется автономное отопление в частных домохозяйствах, можно узнать из статьи: Автономное отопление пропан бутаном.

Принцип работы

Принцип работы ГБО 2 поколения от принципа работы ГБО 1 кардинально не отличается.

• Сжиженная пропан-бутановая смесь, находящаяся в баллоне под давлением, через мультиклапан и расходную магистраль, подается к газовому электроклапану.
• Далее при переключении кнопки выбора топлива в положение газ, газовый электроклапан открывает подачу сжиженной газовой смеси в редуктор-испаритель, и далее, через дозатор и смеситель, в двигатель.

Отличие от ГБО 1 проявляется лишь в том, что использование кнопки выбора вида топлива, оснащенной электроникой, позволяет производить запуск автомобиля на газовом топливе без дополнительных манипуляций. Если двигатель не заведется в течение определенного периода времени, электроника кнопки автоматом перекроет подачу газа к редуктору испарителю сигнализируя об этом светодиодами-индикаторами. На физическом уровне это означает обесточивание электро клапана газа.

Для последующего запуска нужно будет либо переключить вид топлива кнопкой на бензин, либо выключить и включить зажигание.

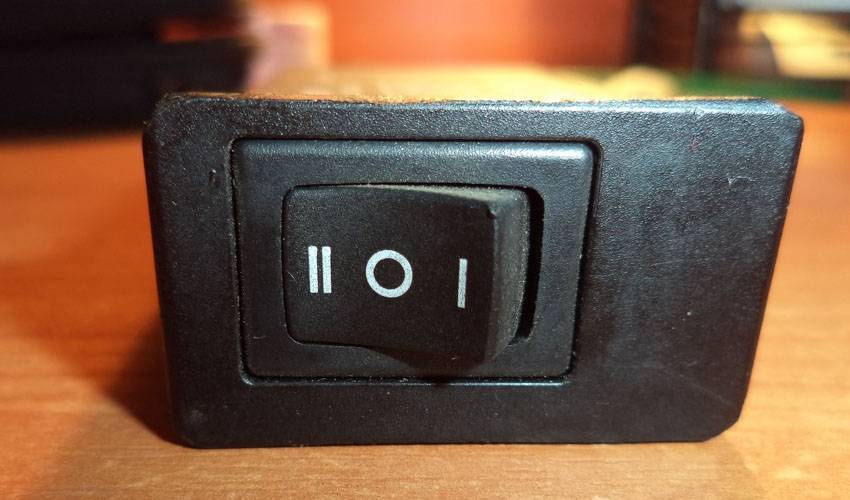

Так же кнопка переключатель вида топлива ГБО 2 поколения позволяет переходить на газовое топливо с бензина автоматом при достижении определенных оборотов (справедливо только для инжектора).

Поэтому в ГБО 2 кнопки переключатели выбора вида топлива для карбюраторных двигателей и инжекторных отличаются. (Например кнопка ГБО 2  фирмы Stag для карбюратора будет Stag2-G, а для инжектора Stag2-W).

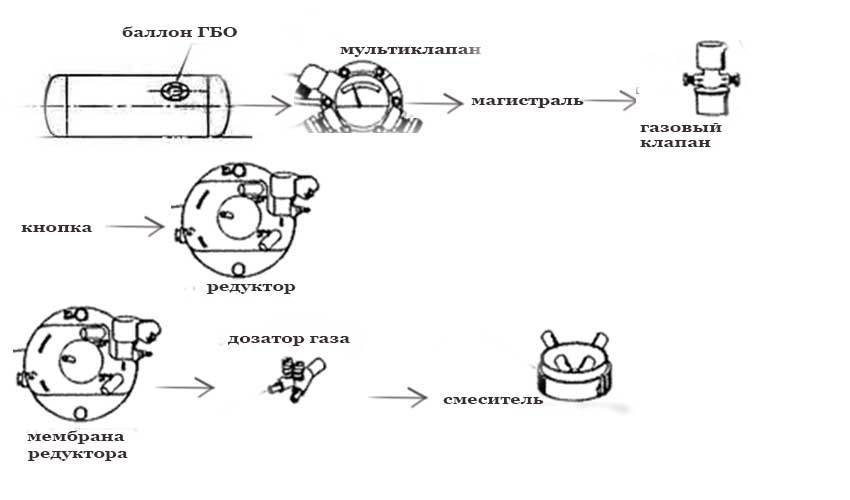

Схема работы ГБО 2 поколения

В дальнейшем, при работе автомобиля на газу, кнопкой-переключателем вида топлива контролируются работа двигателя. Работа на газу основывается на импульсах, созданных системой зажигания, и при их отсутствии (отсутствие импульсов – означает отсутствие искры, двигатель не работает) снимается напряжение с электро клапана газа. После снятия напряжения, запорным элементом перекрывается подача пропан-бутановой смеси. А индикаторы, на корпусе кнопке-переключателе вида топлива, сигнализируют свечением светодиодов-индикаторов о прекращении работы.

Время, на которое будет открыт газовый клапан при запуске автомобиля, и/или частота оборотов, при которой двигатель автоматом перейдет на работу на газовом топливе, выставляется на кнопке переключения вида топлива переменным резистором.

В холодную пору года, перед переходом на работу двигателя на газовом топливе(при температуре окружающей среды ниже +10°С), двигатель предварительно заводят и прогревают на бензине в штатном режиме работы, до достижения температуры охлаждающей жидкости порядка +40°С.

Неисправности и ремонт

Чтобы устройство работало правильно, нужно периодически проверять его. Это несложно:

• 1 раз в неделю фиксируют данные манометра, чтобы отследить момент снижения упругости пружины;
• 1 раз в 3 месяца проверяют герметичность прокладок – наносят мыльный раствор на места соединений и наблюдают, не появляются ли пузыри;
• 1 раз в 3 месяца продувают клапан – подключают редуктор к источнику со сжатым воздухом, закрывают выходное отверстие и продувают устройство, пока не сработает защита от повышенного давления.

Что делать, если газовый редуктор замерзает

Такая ситуация возможна из-за очень интенсивного расхода газа в холодное время года. Смесь в баллоне находится в жидком виде. В газ она переходит при испарении жидкости. При этом падает температура сжиженного газа и тем сильнее, чем быстрее происходит испарение. А это наблюдается в тот момент, когда расход газа за единицу времени увеличивается. При низкой температуре воздуха внутри баллона достигается критическая температура, при которой испарение становится настолько низким, что прекращается. Сам баллон и газовый редуктор замерзают и покрываются инеем.

Разрешить ситуацию можно 2 путями:

• обогревать баллоны, установить редуктор с подогревом;
• снизить потребление газа.

Установка и настройка редуктора

Монтаж редуктора выполняется только специалистами. Регулировать работу устройства можно и самостоятельно, если точно соблюдать инструкцию.

Баллонные редукторы монтируются на корпус баллона. Регулятор присоединяется прямо к выходному отверстию через переходник. Степень затяжки винта на переходнике обеспечивают герметизацию. С другой стороны устройства закрепляется газовый гибкий шланг длиной не более 3 м. Шланг подсоединяется к плите или котлу.

Валера

Голос строительного гуру

Задать вопрос

Запрещается сращивать шланги, пережимать или перекручивать. Использовать можно только специальные изделия, модели для воды или кислородные не подходят.

Стандарты подсоединения к системе

Подключение приспособления регламентируют 2 стандарта:

• ГОСТ – применяется в странах СНГ, рассчитан на стальные баллоны;
• GLK – европейский стандарт, используется при эксплуатации композитных баллонов.

Регулировка

Регулировка газового редуктора возможна только на моделях, оснащенных регулировочным винтом или маховиком. В этом случае силу сжатия пружины, воздействующей на мембрану, можно изменить. Таким образом снижается или повышается пороговый напор в рабочей камере. При этом изменяются параметры закрытия и открывания впускного клапана.

Регулировка выполняется поворотом гайки. Выполнить ее проще, если баллон оборудован манометром на рабочем патрубке: величина давления в подаваемой смеси отражается на циферблате.

Конструкция и виды

Пропан (СН3)2СН2 – природный газ, обладающий высокой теплотворной способностью: при 25°С теплота его сгорания превышает 120 ккал/кг

Вместе с тем, применять его следует с особыми предосторожностями, поскольку пропан не имеет запаха, но уже при своей концентрации в воздухе всего 2,1% является взрывоопасным

Особо важно то, что будучи легче воздуха (плотность пропана составляет всего 0,5 г/см3), пропан поднимается вверх, и потому, даже при относительно малых концентрациях, являет собой опасность для самочувствия человека

Пропановый редуктор должен выполнять две функции – обеспечивать строго определённый уровень давления при подключении к нему какого-либо устройства, и гарантировать стабильность значений такого давления при дальнейшей эксплуатации. Чаще всего в качестве таких устройств применяются газосварочные аппараты, газовые обогреватели, тепловые пушки и другие виды обогревательной техники. Применяется этот газ и для пропанового баллона автомобиля, работающего на сжиженном топливе.

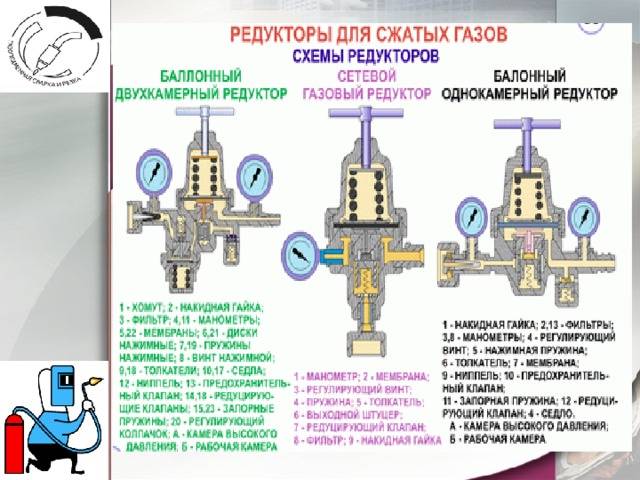

Различают две разновидности пропановых редукторов – одно- и двухкамерные. Последние применяются реже, поскольку более сложны по своему устройству, а их отличительная способность — последовательно снижать давление газа в двух камерах — на практике используется лишь при повышенных требованиях к допустимому уровню перепадов давления. Распространёнными моделями редукторов считаются БПО 5-3, БПО5-4, СПО-6 и др. Вторая цифра в условном обозначении указывает на номинальное давление, МПа, при котором срабатывает предохранительное устройство.

Конструктивно однокамерный пропановый редуктор типа БПО-5 (Баллонный Пропановый Однокамерный) состоит из следующих узлов и деталей:

1. Корпуса.
2. Толкателя.
3. Клапанного седла.
4. Редуцирующей пружины.
5. Мембраны.
6. Понижающего клапана.
7. Присоединительного ниппеля.
8. Входного штуцера.
9. Задающей пружины.
10. Сетчатого фильтра.
11. Манометра.
12. Регулирующего винта.

Основными техническими характеристиками пропановых редукторов являются:

• Максимальная пропускная способность по объёму газа в единицу времени, кг/ч (маркируется цифрой, располагающейся сразу после буквенной аббревиатуры; например, пропановый редуктор типа БПО-5 рассчитан на пропуск не более 5 кг пропана в час);
• Максимальное входное давление газа, МПа. В зависимости от типоразмера устройства оно может быть в пределах от 0,3 до 2,5 МПа;
• Максимальное выходное давление; в большинстве конструкций оно составляет 0,3 МПа, и адаптировано под аналогичный показатель для газопотребляющего агрегата.

Все выпускаемые пропановые редукторы должны полностью соответствовать требованиям ГОСТ 13861.
