Газовая колонка Нева 4511 ремонт своими руками: устраняем неисправности газовой колонки нева 4511, а также обзор цен

Сборка устройства

В старых водонагревателях Нева и Астра ставим на место верхнюю крышку водяного регулятора и закручиваем восемь винтов по принципу один напротив другого. Определяем, где вход в регулятор и ставим его к трубе, по которой в колонку поступает вода. Водяной узел вставляется в газовый и закручивается три винта, с помощью которых они крепятся друг к другу. Желательно поменять прокладки на входе и выходе. После этого закручиваются накидные гайки ключом на 24.

В новых водонагревателях закручиваем четыре шурупа на водяном регуляторе, прикручиваем водогазовый узел к горелке. Далее горелочный блок прикручиваем к задней стенке, подключаем электроды розжига и ионизации и ключом закручиваем накидные гайки.

После сборки проводим проверку. При открытом кране горячей воды постепенно включаем воду на входе колонки. Убеждаемся, что нигде нет протечек. Можно перепроверить, проведя сухими салфетками на накидных гайках. Через несколько минут кран закрываем и проверяем те же соединения, но уже под давлением. Если всё в порядке, открывается вентиль газа и проверяется работа колонки

Важно проверить газовые соединения, нанеся мыльный раствор. Если нигде нет протечек и все работает, можно крепить кожух колонки

Также процесс замены мембраны колонки Астра ВПГ-21 1-В11-УХЛ 4,2 смотрите на видео:

Внешние факторы неисправности

Что делать если не зажигается газовая колонка? Сбои в работе газовой колонки могут быть вызваны не зависящими от нее обстоятельствами. Рассмотрим их по порядку:

Газоснабжение

Тут особо говорить не о чем, и так все понятно: если газ отключили, водонагреватель работать не будет.

Только не спешите сразу во всем обвинять газовщиков.

Если в системе имеется фильтр, сначала убедитесь, что он не забился.

Водопровод

Вот какие сюрпризы может преподносить система водоснабжения:

Подсоединение труб выполнено с ошибкой

Вполне вероятная причина, особенно если за установку колонки берется дилетант. Если только что установленный водонагреватель отказывается работать – проверьте еще раз схему подключения.

Недостаточный напор

Некоторые из газовых колонок оборудованы системой розжига, которая приводится в действие потоком воды – он вращает турбинку, связанную с пьезоэлектрическим элементом.

При слабом напоре, естественно, такая система окажется неработоспособной.

Открытие газового клапана также осуществляется давлением воды – посредством мембраны, о которой говорилось выше. Если вода течет еле-еле, клапан останется наглухо закрытым.

Чаще всего проблемы с напором имеют место в сельских населенных пунктах. Их жителям при покупке колонки обязательно следует уточнять, при каком минимальном напоре она может работать.

Однако, и в городских условиях напор в трубе может оказаться мизерным. Причина – в засорении сеточного фильтра, установленного перед колонкой. Чтобы проверить эту гипотезу, откройте на смесителе кран для холодной воды. Если здесь напор нормальный, значит проблема действительно носит локальный характер – нужно проверять сеточный фильтр или теплообменник (об этом ниже).

Поднялась температура воды на входе

Некоторые пользователи по неопытности забывают учесть тот факт, что вода в водопроводе с началом сезона весны-лета становится теплее. Если колонка осталась настроенной на зимний режим, она будет постоянно отключаться из-за перегрева.

Система дымоудаления

При отсутствии тяги в дымоходе защитная автоматика, несмотря на все ваши увещевания, пользоваться колонкой не позволит.

К примеру, при засорении дымохода газовый водонагреватель не зажжется.

К внешним причинам, из-за которых может ухудшиться отток продуктов сгорания, относятся следующие:

Засорение дымохода: в дымоотводящий канал может попасть мусор либо птица. Кроме того, со временем он зарастает сажей, поэтому нуждается в периодической чистке.
Установка над оголовком дымохода крупных объектов: в большинстве случаев таким объектом становится телевизионная спутниковая антенна. Она препятствует свободному истечению газов, на что датчик тяги тут же реагирует.
Отсутствие притока наружного воздуха: пользователь не должен забывать, что для нормальной тяги необходимо обеспечить подачу воздуха в помещение извне. При работе колонки обязательно должна быть открыта хотя бы форточка. В особенности это касается герметичных стеклопакетов в металлопластиковых рамах.
Неблагоприятные погодные условия: колонка может потухнуть и из-за того, что сильный ветер или вихрь ухудшает тягу либо, наоборот, резко усиливает ее, вызывая отрыв пламени.

Наличие тяги проверяется путем поднесения к «смотровому окошку» колонки бумажного листа или зажженной спички. При надлежащем состоянии системы дымоудаления пламя будет втягиваться в «окошко», а бумага – прижиматься к нему.

Нева Транзит ЕМТ

Эта модель оснащена системой принудительной вытяжки отработанных газов. Аппарат идеально подходит для эксплуатации в помещениях, где не предусмотрена система выведения дыма. Вентилятор эффективно удаляет дым через воздуховод. Если в вашем доме не предусмотрен централизованный дымоход – серия Транзит ЕМТ будет подходящим выбором.

Среди конструкционных особенностей данной модели отметим:

Индикатор контроля температуры;
Систему автоматического поджигания;
Систему контроля пламени горения;
Встроенный предохранитель, срабатывающий при отключении электропитания;
Вентилятор со встроенной функцией продувки;
Дымовыводящую трубу из нержавеющей стали.

Отметим, что колонка Нева Транзит ЕМТ способна функционировать при малом давлении воды. Это особенно актуально для некоторых регионов России, где проблемы водоснабжения являются нормальным явлением.

Почему засоряются «внутренности» газовой колонки?

Причина таких загрязнений кроется в принципе работы устройства. Прибор греет воду с помощью газа, а потому скоплений сажи и нагара не избежать. Кроме того, очень часто загрязняется сам зажигательный элемент, собирая на своем фитиле копоть.

Но настоящий апокалипсис наступает, когда в трубах водонагревателя «поселяется» накипь. Она не только препятствует нормальной работе оборудования, но может и вовсе вывести его из строя, полностью забив собой водопроводную часть. Особенно опасно появление накипи в теплообменнике.

Теплообменник представляет из себя коллекцию трубок, размещенных над газовой горелкой. По ним постоянно и беспрепятственно должна течь вода, именно в них она равномерно нагревается. Когда в этих трубках накапливается накипь, наступают перебои с подачей горячей воды.

Возможно, вам будет интересно: 9 важных вопросов при выборе газовой колонки

Нет искры как выяснить в чем причина?

Первая и основная причина может быть в неисправности батареек или в недостаточной их мощности, возможно установили не правильно, не соблюдена полярность.
Окислившиеся контакты. Требуется зачистить контакты и попробовать включить еще раз.
Отсутствие тяги. Дымоход может забиться, в устройстве сработает система защиты и подача газа перекроется с помощью встроенной автоматики. Как убедится в ее наличии или отсутствии? Необходимо открыть окно и поднести зажженный огонь или ладонь к дымоходу, если тяга есть, огонь будет колыхаться, а ладонью вы ощутите потоки воздуха. Еще один способ — с помощью листка бумаги, поднести листок к дымоходному каналу, если листок не упал это означает, что тяга хорошая. Как исправить? Достаточно прочистить вентиляционную систему.
Течь в соединительных элементах. Труба, которая снабжает водой радиатор газового устройства, должна быть оснащена краном, кран должен быть и на трубке, по которой производится подача газа. Все соединительные элементы стыкуются между собой при помощи накидных гаек, герметизируются с помощью прокладок. На протяжении эксплуатации эластичность материала теряется и, как следствие этого, образуется течь. Требуется производить замену прокладок.
Низкий напор воды. Необходимо прочистить водяной фильтр.
Поломка мембраны. Этот вид поломки возможен для всех нагревательных устройств. Находится она в водяном блоке, для устранения неисправности необходимо снять с него крышку, открутить винты. В нормальном состоянии она не растянутая, не порвана, если вы при осмотре обнаружили дефекты, необходимо приобрести новую.

Установка

Установка безопасна.

Отключение всех систем происходит в следующих случаях:

Отключили газ
Отключили воду
Потухла запальная горелка
Вода нагрелась выше 90 градусов
Нарушилась тяга в дымоходе.

Плюсы водонагревателя «Нева» 4511

Небольшие габариты
Дизайн
Лояльная цена
Простоя эксплуатация
Бесшумный
Простое устройство системы вкл/выкл
Индикатор температуры и включения
Система безопасности
Регулировка воды и температуры
Возможность ремонта, низкие цены на запчасти

Минусы

Низкий КПД
Нет контроля степени нагрева воды, а только регулировка
Низкая пропускная способность. Можно пользоваться водой только из одной точки, если открыть второй кран можно обжечься
При плохом качестве воды быстро «забивается»
Монтаж возможен исключительно на сухую стену с хорошей теплоизоляцией
Батарейки периодически подлежат замене.

Конструкция и принцип работы ПГВ «Нева»

В серии проточных газовых водонагревателей (ПГВ) торговой марки «Нева» представлено множество моделей и модификаций. На сегодняшний день наиболее массовыми являются NEVA-4510М, NEVA-4511, NEVA 4513М с электророзжигом.

Они изготавливаются на заводах отечественной компании BaltGaz Group в соответствии с ГОСТ 31856-2012 и в своем составе имеют:

металлический корпус;
газовый тракт;
водяной контур;
горелку;
тракт сгорания;
систему безопасности;
систему управления;
блок регулировки.

Перечисленные узлы состоят из множества элементов, часть из которых показана на схеме ниже.

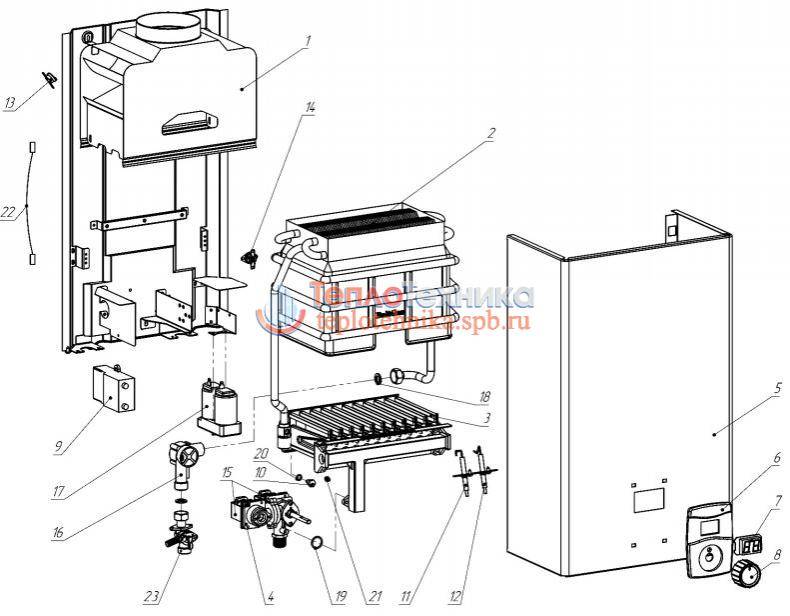

Основные позиции: 6, 7, 8 – патрубки для водопровода, ГВС и газовой трубы; 12 – водяной блок; 13 – кран регулировки расхода воды; 15 – микровыключатель; 16 – блок управления, 17 – газовый блок; 18 – кран регулировки расхода газа; 19 – электромагнитный газовый клапан; 20 – горелка; 23 – свеча; 24 – датчик горения пламени; 25 – теплообменник; 29 и 32 – датчики перегрева и тяги; 34 ¬ батарейный отсек

Водяной контур начинается с патрубка, подключаемого к трубопроводу с холодной водой, и закачивается патрубком горячего водоснабжения. Сюда входит и водяной блок, играющий ключевую роль в электророзжиге. Он состоит из нижней и верхней камеры, между которыми находится эластичная мембрана.

При включении крана, поток холодной воды устремляется к теплообменнику, но по пути проходит нижнюю камеру и полностью заполняет ее. Под давлением воды мембрана газовой колонки выгибается и давит на тарельчатый клапан штока, расположенного в верхней камере.

Шток водяного блока выдвигается через отверстие и воздействует на соосно расположенный шток газового блока. Тот в свою очередь воздействует на механический газовый клапан, тарелка которого отодвигается и дает проход газу, мгновенно заполняющему коллектор горелки.

Одновременно при движении штока срабатывает пластина микровыключателя, замыкая электрическую цепь.

Электрический ток поступает от батарей, расположенных в батарейном отсеке и обеспечивает питание блока управления, который подает электрическое напряжение на запальную свечу и открывает электромагнитный клапан. Между насадкой горелки и электродом свечи возникают искровые разряды, разжигающие горелку.

Тепло, получаемое при сжигании газа, передается к трубе теплообменника, по которой протекает вода. В результате через несколько минут после включения крана из него льется горячая вода. При выключении крана происходят обратные процессы, и горелка гаснет.

На лицевой стороне облицовки расположены ручки регулировки, а также дисплей, на который выводится температуры воды в точке водозабора

Газ является одним из самых чистых в экологическом смысле видов топлива, но и при его сгорании выделяется диоксид углерода, водяные пары, азот. По газоотводящей трубе и дымоходу газового котла они из камеры сгорания удаляются наружу. Отвод продуктов сгорания возможен только при наличии должной тяги в дымоходе.

Для контроля над работой колонки и обеспечения ее безопасной эксплуатации в конструкцию включены следующие датчики:

наличия пламени;
наличия тяги;
температуры воды.

Благодаря этим компонентам газ поступает к горелке только при включенном кране и наличии воды в водопроводе. Если горелка по какой-то причине гаснет, подача газа незамедлительно прекращается.

К автоматическому выключению водонагревателя приводит отсутствие должной тяги в дымоходе, повышение температуры воды в точке водозабора до 90°С. Если давление в водяном контуре достигает критического значения в 1000 кПа, срабатывает аварийный клапан и происходит слив излишней воды.

Современные модели оснащены не только ручками регулировки расхода воды и газа, но и ручкой «Зима/Лето», которая выставляется в нужное положение в зависимости от времени года

Теперь, когда вы познакомились с устройством и конструкцией газового водонагревателя Нева, можно переходить к следующей главе статьи, в которой мы перечислим самые распространенные неисправности, причины их возникновения и способы устранения.

Примите во внимание, что производитель рекомендует для выполнения техобслуживания и ремонтных работ, связанных с разборкой газоводяного узла, вызывать сотрудников сервисного центра, с которым заключен договор на поставку газообразного топлива и обслуживание оборудования

Недостатки

Очевидно, что любая отечественная водонагревательная техника имеет ряд минусов. В этом плане модель НЕВА 4511 также далека от идеала. При номинальной мощности в 21 кВт она производит до 11 литров горячего теплоносителя в минуту.

Эксперты уверены, что техника «не справиться» со своей работой, если вода будет одновременно забираться из двух точек. К примеру, помыть посуду, когда кто-то из домочадцев принимает ванну, будет непросто. Мощности агрегата не хватит для того, чтобы обеспечить две точки водоразбора достаточным количеством горячей воды. Кроме того, конструкцией не предусмотрена система плавной модуляции пламени, чего не скажешь о более современных колонках.

Внешние факторы неисправности

Итак, у Вас не зажигается газовая колонка, какие же причины этому могут быть? Если не разжигается основная горелка, то причиной могут быть неправильно подведенные трубы. Система водонагревателя установлена таким образом, что если в колонке есть какая-либо неисправность, мешающая нормальной работе, то газ просто не включается. Поэтому, необходимо проверить правильность подключения всех входных и выходных труб, чтобы обеспечить бесперебойный ток воды, подключите трубы правильно.

Самой частой и распространенной причиной отсутствия зажигания газа в колонке может быть отсутствие тяги.

Когда дымоход колонки засоряется пылью или какими-либо посторонними предметами, продукты горения не отводятся и гасят горелку. Соответственно, срабатывает специальная система защиты, которая автоматически перекрывает подачу газа. Выяснить действительно ли проблема в забитом дымоходе или нет, достаточно просто. Вам необходимо, при открытой форточке, прислонить к дымоходу ладонь или же зажженную спичку. Если тяга достаточная, то пламя спички отклониться, а ладонью Вы почувствуете дуновение.

Прежде, чем вызывать мастера из соответствующих служб, проверьте, не установил ли кто-нибудь над вашим дымоходом антенну, это запрещается, так как мешает свободному выходу газов. Если газы не будут свободно покидать помещение, то они будут попадать в квартиру, что создает риск отравления угарным газом, а это очень опасно.

Колонка может зажигаться, но через короткое время тухнуть. Причиной этого могут быть слишком чувствительное защитное реле. При закрытых окнах, особенно в летнее время специальное реле перегревается и срабатывает его защита. В этом случае просто нужно открыть окна или форточку. Разумеется, это временная мера, реле нуждается в замене.

Также, причиной несрабатывания агрегата могут быть разряженные аккумуляторы или батареи

, но это относится только к тем колонкам, которые имеют автоматическое зажигание от батареек или аккумуляторов. Несмотря на то, что производители обещают беспрерывную работу батареи в течение многих месяцев, как правило, ее энергия заканчивается гораздо раньше.

Чтобы устранить данную неисправность, мастер вам не нужен. Вам нужно проверить клавишу подачи энергии (вкл/выкл) и поменять батарейки. Если причина в разряженных батареях, то данная процедура ее устранит.

Слабый напор воды или полное его отсутствие, также может стать причиной того, что не зажигается газовая колонка. Проверьте напор воды в другом кране, включив кран с холодной водой, если и там напор слабый, то причина в общей сети подачи воды, если же нормальный, то причина в самой колонке. Если причина в общей системе, то нужно отложить водные процедуры до лучших времен, когда нормализуется напор.

Регулировка и настройка газовой колонки

Для ремонта любого газового оборудования важно соблюдать специальные правила безопасности, поэтому такие работы лучше поручить специалистам. Однако с правильной настройкой газовых колонок можно справиться и самостоятельно

Современные колонки продаются в обширном ассортименте, но особенности их настройки будут похожими у разных моделей. Мы рассмотрим регулировку колонки с электрическим розжигом, на панели которой вы увидите две шкалы и две рукоятки. Одна шкала с делениями и одна из рукояток используется для настройки подачи воды, а вторая шкала и другая рукоятка – для подачи газа.

Когда нужна регулировка?

Настроить работу колонки требуется после покупки и монтажа оборудования, чтобы производительность устройства и расход газа на нагрев воды были оптимальными для конкретной модели. Кроме того, наладка проводится в ситуациях, когда установленные ранее настройки сбиваются, например, если с техникой обращались неаккуратно.

Настройка расхода воды

Начинать работы по настройке газовой колонки следует именно с регуляции поступления воды. Номинальный напор, которого требуется добиться, указан в техпаспорте на колонку. Если вы потеряли такую документацию, то можете посмотреть нужные данные на сайте производителя.

К примеру, в приобретенной вами модели колонки производительность должна составлять 11 литров за минуту. Для установки данного значения нужно открыть один кран горячей воды, затем установить ручку на корпусе аппарата в необходимом положении, после чего закрыть кран.

Возможные неисправности «лягушки»

Корпус водяного регулятора прочен, рассчитан на работу при большом напоре воды (расход до 3 м3/час). Деталей, которые могут прийти в негодность и стать причиной поломок газовой колонки, в водяном узле немного. Возможные неисправности:

прорыв мембраны;
нарушение целостности пластиковой тарелки – мембрана не может подвинуть шток;
образование накипи на штоке, замедляющей движение стержня или приводящей к его заклиниванию, что происходит из-за протечки сальника;
разрушение шарика-замедлителя (очень редко, но случается), засорение канала, заклинивание шарика;
заполненность мусором сеточки фильтра, что понижает напор воды из-за перекрытия прохода;
попадание мусора в штуцер Вентури из-за чего понижается напор в кране горячей воды, колонка не работает;
износ прокладок, сальников – это причина протечек, приводящих к образованию накипи.

Большинство из этих неисправностей имеет характерные симптомы, которые можно выявить при внешнем осмотре.

Протечка прокладки сальника приводит к образованию накипи и закисанию штока. Всю накипь следует удалить. Вывернуть и очистить втулку, заменить прокладку и сальники, шток очистить и смазать

Любые протечки требуют вмешательства, которое не следует на долго откладывать. Длительное воздействие воды окисляет контакты. В результате, микровыключатель становится неремонтоспособным, совершенно негодным.

Снятие водяного регулятора

В старых моделях водонагревателей Нева и Астра водогазовая система расположена вертикально. Водяной регулятор представляет собой отдельную деталь. Слева к ней подводится вода из системы водоснабжения, а справа выводится на теплообменник. Сверху находится газовый узел.

Чтобы снять такое устройство, откручиваем две накидные гайки с водопроводных труб ключом на 24 и три шурупа, которые крепят его вверху к газовой части. Далее снимаем регулятор, потянув его вниз.

Здесь также откручиваются накидные гайки ключом на 19. Отсоединяются электроды розжига и ионизации и откручиваются винты, крепящие горелочный блок к задней стенке. Далее вынимается весь горелочный блок и откручивается два шурупа, соединяющие водогазовый узел и коллектор. Аккуратно раскручиваем все винты, так как они крепко закручены и часто стираются шляпки. Возможно, впоследствии потребуется их замена.

Недостатки

Очевидно, что любая отечественная водонагревательная техника имеет ряд минусов. В этом плане модель НЕВА 4511 также далека от идеала. При номинальной мощности в 21 кВт она производит до 11 литров горячего теплоносителя в минуту.

Эксперты уверены, что техника «не справиться» со своей работой, если вода будет одновременно забираться из двух точек. К примеру, помыть посуду, когда кто-то из домочадцев принимает ванну, будет непросто. Мощности агрегата не хватит для того, чтобы обеспечить две точки водоразбора достаточным количеством горячей воды. Кроме того, конструкцией не предусмотрена система плавной модуляции пламени, чего не скажешь о более современных колонках.

Модельный ряд газовых колонок Нева

Колонка газовая Нева 4510

Одной из популярных моделей является газовая колонка Нева 4510. Агрегат оснащается электронной автоматической системой розжига. Производительность водонагревательного оборудования составляет 10 л/мин.

Колонка включается при минимальном давлении в 0,29 атм, мощность составляет 17 кВт, а вес устройства равен 10,4 кг. Модель характеризуется невысоким потреблением топлива. Так, Нева 4510 расходует 0,77 м³/час сжиженного газа, а природного − 1,95 м³/ч. Габариты устройства − 648×356×218 мм.

Колонка газовая Нева Люкс 5514

Нева Люкс 5514 является одной из лучших моделей бытовых газовых колонок, которая по основным техническим показателям не уступает известным брендам. К конструктивным особенностям агрегата следует отнести:

наличие датчика тяги,
надёжную камеру сгорания, оснащённую системой водяного охлаждения,
автоматическое поддержание заданной температуры воды,
интегрированный пьезоподжиг,
гидравлическая система управления модуляцией интенсивности пламени,
автоматический ограничитель уровня давления газа.

Мощность водонагревателя составляет 28 кВт, производительность − 14 л/мин, а весит устройство 12 кг. Этих показателей вполне достаточно, чтобы обеспечить бесперебойную работу агрегата для снабжения горячей водой одновременно двух заборных точек. Колонка включается автоматически в момент открытия водопроводного крана.

Водонагреватель имеет габариты: 650×350×299 мм. Изделие обладает стильным современным дизайном. На лицевой части экрана агрегата Neva Lux 5514 расположен поворотный регулятор, благодаря которому настраиваются рабочие параметры оборудования.

Наличие системы электроподжига обеспечивает экономный расход потребляемого газа, благодаря чему оплата коммунальных платежей обходится по достаточно низкой цене. Газовая колонка Нева Люкс 5514 характеризуется стабильной бесшумной работой, к тому же появление неисправностей агрегата наблюдается достаточно редко.

Колонка газовая Нева 4511

Если требуется мощный проточный водонагреватель, следует обратить внимание на модель Нева 4511. Она обладает привлекательным дизайном, качественной сборкой и высокой производительностью – за 1 мин работы агрегат успевает подогреть 11 л воды, показатель мощности равен 21 кВт

О том, как правильно подключить устройство к системе водоснабжения, газовой магистрали или баллону со сжиженным газом, можно прочесть в инструкции по эксплуатации. По отзывам пользователей, газовая колонка Нева 4511 отлично справляется одновременно с несколькими точками потребления.Вес колонки составляет 11 кг, размеры устройства – 565×290×221 мм. Модель оборудована автоматическим электронным поджигом и имеет водяное охлаждение камеры сгорания.

Видео: «Колонка Нева 411 не загорается – способ устранения неисправности»

Колонка газовая Нева 4513

Бытовая газовая колонка Нева 4513 оснащена автоматической системой электроподжига. Номинальная мощность модели равна 25 кВт, производительность агрегата составляет 13 л/мин. При весе в 15,8 кг габариты изделия − 665×390×237 мм. В колонке установлена камера сгорания с охлаждением водяного типа.

Нева 4513 проста в эксплуатации, обладает длительным сроком службы и высокой степенью безопасности. Мощности агрегата вполне достаточно для горячего водоснабжения одновременно нескольких потребителей.

Технические характеристики газовой колонки Нева 3208

Модель проточного газового водонагревателя Нева 3208 может функционировать при минимальном давлении в 0,15 атмосфер. При номинальной мощности оборудования в 23,2 кВт, его производительность составляет 6,5 л/мин. Монтаж колонки осуществляется в вертикальном положении, подвод магистралей – нижний.

Весит устройство 19,5 кг, а его габариты составляют 730×390×280 мм. Колонка оснащена системой электроподжига. Если колонка Нева не зажигается, скорее всего, поломка заключается в неисправности теплообменника. Она устраняется путём промывки трубопровода.

Колонка газовая Нева Транзит

Особенности эксплуатации колонки семейства Нева Транзит рассмотрим на примере модели ВПГ-ЕМ (также существуют ВПГ-Е И, ВПГ-Е, ЕМТ мощностью 12−24 кВт, производительностью 6−12 л/мин). Проточные агрегаты поддерживают заданную температуру нагрева жидкости в автоматическом режиме.

В колонке имеется устройство газовой модуляции: посредством изменения положения штока можно снизить объём расходуемого топлива и увеличить эффективность нагрева. Помимо этого, уменьшается количество отложений в трубопроводе теплообменника, за счёт чего существенно увеличивается эксплуатационный срок агрегата.

Устройство и принцип действия модели Neva 4511

Газовый водонагреватель «Нева», который описывается в статье, по мнению покупателей, имеет достаточно простое управление, отличается безопасностью использования и отсутствием постоянно горящего запального пламени. Что касается простоты управления, то эта характеристика выражена в наличии жидкокристаллического дисплея, а также регулятора температуры.

Устройство имеет еще и современную панель управления. Эксплуатация агрегата совершенно безопасна, ведь в проточном водонагревателе есть смотровое окно, которое обеспечивает контроль за наличием пламени. Газовый водонагреватель «Нева» потребители приобретают еще и по той причине, что при открытии крана прекращается автоматическая работа прибора, что очень удобно с точки зрения безопасности.

Читать далее: 15 лучших производителей роликовых коньков

Невозможно самостоятельно отремонтировать бытовой прибор, не зная, как он функционирует и из чего состоит. В отличие от водогрейных аппаратов старого типа, эта серия газовых колонок оборудована контроллером и электрическим розжигом, позволившим убрать постоянно горящий запальник. В остальном конструкция осталась довольно простой и ремонтопригодной. Она состоит из таких основных элементов:

Корпус с петлями для настенного монтажа.
Диффузор – сборник продуктов горения с патрубком для дымохода.
Медный теплообменник.
Газогорелочное устройство.
Водяной узел.
Мембранный исполнительный элемент (так называемая лягушка).
Газовый клапан с электромагнитом, соединенный общим штоком с водяным узлом.
Контроллер.
Микровыключатель подачи питания на электронный блок.
Трубки подачи воды.
Запальный электрод.
Датчик пламени (ионизации).
Дополнительный электрод для розжига горелки.
Кран – регулятор протока.
Регулировка интенсивности горения и температуры нагрева.
Подключение датчика тяги, установленного внутри диффузора.
Отсек для элементов питания (батареек).

Автоматическим включением и нагревом управляет водяной узел вместе с контроллером, а за безопасную подачу газа отвечает электромагнитный клапан, скоммутированный с датчиком тяги. Алгоритм работы водонагревательного прибора выглядит так:

После открытия крана горячей воды на входе «лягушки» возникает давление, воздействующее на резиновую мембрану узла. Она перемещает шток, открывающий газовый клапан и замыкающий контакты микропереключателя.
Когда электрическая цепь замкнута, питание от батареек поступает контроллеру. Он дает одновременно 2 команды: открыть электромагнитный клапан для прохода газа и создать искру на запальных электродах. В результате происходит розжиг горелки.
Датчик пламени фиксирует появление огня и передает импульс электронному блоку, который прерывает искрообразование. Нагреватель переходит в рабочий режим.
При закрытии вентиля на смесителе давление в сети исчезает и пружина отбрасывает мембрану «лягушки» назад, одновременно закрывая механический газовый клапан. Срабатывает концевой микровыключатель и контроллер лишается питания, а вместе с ним – электромагнит. Подача топлива прекращается и горелка гаснет.
