Плиты фундаментные железобетонные: виды – прямоугольные и плоские и армированные

Технология армирования плиты-монолита

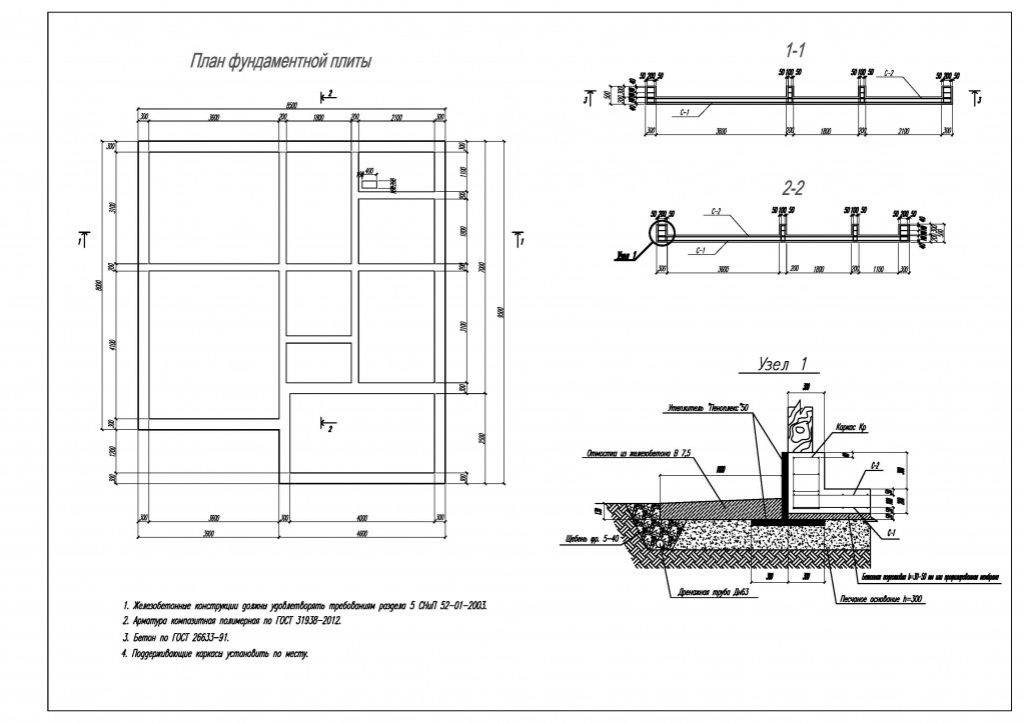

Схема армирования плитного фундамента.

Подошва строения воспринимает нагрузки совершенно различные по характеру и степени проявления. Для предотвращения разрушения нагрузками бетонное основание армируют. Армирование бетонной конструкции является важным этапом при строительстве плитного фундамента. Чаще других применяют арматуру толщиной прутка 12 мм.

1. Из прутков изготавливают 2 сетки. Они между собой соединяются перемычками. Длина перемычек будет зависеть от толщины плиты фундамента. Шаг сетки – 300-400 мм. На выбор влияет проектное решение: чем плита тяжелее, тем меньшим должен быть шаг сетки.
2. Армировочный каркас не должен располагаться на земле. Его укладывают поверх специальных подставок. Можно для этого применять кирпич, пеноблоки, деревянные бруски и т. д. От грунта до прутков должно выдерживаться расстояние в 50 мм.
3. Перед армированием и бетонированием проверяют коммуникационные сети: все ли предусмотрено и изготовлено.
4. Бетонирование начинают только после того, как армирование произведено должным образом с соблюдением всех требований проекта. Должен быть выполнен не только монтаж сеток, но и их закрепление, препятствующее смещению.

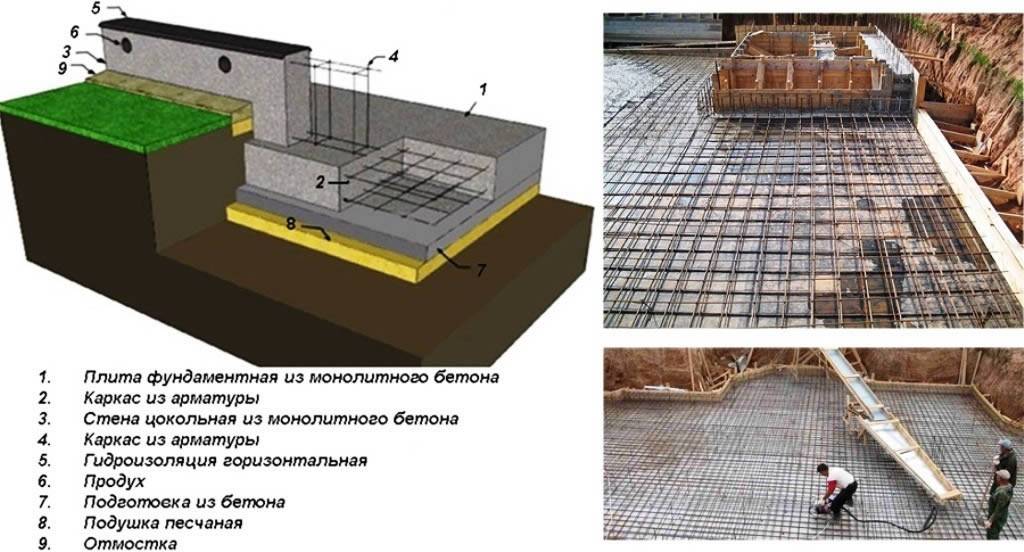

Схема монолитной плиты на ленточном фундаменте.

Достоинства:

• высокая прочность;
• возможность применять на разных грунтах;
• длительный срок использования – 150 лет;
• применение для различных построек;
• плита-монолит одновременно выступает в качестве пола в подвальном, цокольном или первом этаже здания.

Недостатки:

• усложненный расчет;
• повышенный расход материалов;
• большая трудоемкость вследствие проведения значительного объема земляных работ для подготовки котлована;
• дороговизна.

Чем долговечнее сооружение, тем больше оно нуждается в надежности и качестве, применении большого количества материалов и повышенной трудоемкости. Но несмотря на большие затраты на фундамент-монолит, он пользуется популярностью именно из-за своих прочностных характеристик.

Устройство монолитного фундамента: составляющие элементы

Монолитный фундамент в виде плиты представляет собой массивную железобетонную конструкцию, не требующую заглубления в грунт в отличие от остальных типов.

Рисунок 1. Конструктивная схема классического плитного основания

Классический «пирог» такого основания состоит из таких конструктивных элементов:

1. Уплотненный грунт – хорошо утрамбованное дно котлована (обычно земляные работы предполагают только снятие верхнего плодородного слоя почвы).
2. Подушка – традиционно делается из песка либо его смеси с щебнем или гравием. Она служит для гашения вибраций и минимизирует воздействующие снизу на основание нагрузки, а также для отведения грунтовых вод.
3. Полотно геотекстиля – чаще применяется дорнит, который защищает подушки от заиливания и армирует ее. Дополнительно может укладываться между слоями песка и щебня для повышения прочностных характеристик.
4. Бетонная подготовка – называется еще выравнивающим слоем. Выполняется из бетона, толщина обычно не превышает 50 мм. Служит для более качественной гидроизоляции и правильной установки армирующего каркаса.
5. Гидроизоляционный слой – водонепроницаемая мембрана защищает фундамент от капиллярного подсоса влаги. Классический материал – рулонные битумные холсты, укладываемые в несколько слоев.
6. Армирующий каркас – обеспечивает высокую несущую способность основания и устойчивость к изгибающим нагрузкам, предупреждая растрескивание бетона.
7. Бетонная основа – непосредственно основание, толщина которого определяется в зависимости от предполагаемых нагрузок, высоты здания и используемых стеновых материалов.

Однако «пирог» может включать и другие элементы – все зависит от разновидности основания. Так, устройство фундамента типа УШП (утепленная шведская плита) предполагает необходимость применение экструдированного пенополистирола, поверх которого уже сооружается бетонное основание.

Рисунок 2. «Пирог» утепленной шведской плиты

Фундамент плита расчет толщины

Фундамент монолитная плита представляет собой сплошной слой бетона, который располагают под зданием. Обустроить такое основание – простой и выгодный вариант для владельца частного дома: прочная и надежная конструкция стоит недорого, служит более сотни лет и может быть сделана своими руками без сторонней помощи.

Расчет толщины плиты производят, ориентируясь на три фактора:

• расстояние между верхним и нижним слоем арматуры;
• толщину слоя бетона ниже и выше арматуры;
• диаметр арматуры.

Наиболее просто произвести расчет толщины фундаментной плиты можно, сложив показатели этих характеристик – в идеале должна получиться высота, равная 20-30 сантиметрам. Однако эти числа оптимальны только для твердого и равномерного грунтового основания.

Когда размеры плиты просчитаны, принимаются за расчет размеров слоя дренажа и песка: чтобы залить плиту, нужно вырыть котлован глубиной около полуметра с учетом размера слоя песка в 30 см и слоя щебня в 20 см.

Толщина и фракция гравийного слоя определяет способность фундамента пропускать под собой грунтовые воды без смещения и ущерба прочности

Минимальная толщина монолитной плиты фундамента не может быть менее 60 см, но и этот минимум нужно просчитывать индивидуально, опираясь на вес строящегося здания после окончания работ и свойства грунта.

Также учитывается материал, из которого построено здание: монолит для строения из кирпича должен быть на 5-6 см толще, чем монолит для аналогичного здания, но построенного из пенобетона. Наличие второго этажа прибавляет к расчету толщины фундамента плиты от 40 см и более в зависимости от тяжести и конфигурации второго этажа в кирпичном доме, в пенобетонном к фундаменту нужно будет добавить от 35 см.

Зачем необходимы замеры толщины плиты

Расчеты и нормативные показатели регулирует Свод строительных норм и правил (СНиП) и Государственный стандарт (ГОСТ), которые указывают не только на толщину плиточного фундамента, но и на количество нужного материала.

После того как расчет толщины монолитной плиты фундамента произведен, для определения схемы этого несущего основания нужно узнать также:

• периметр конструкции фундамента;
• площадь всей плиты, в которую входит теплоизолятор и гидроизоляционные материалы;
• площадь боковой стороны;
• вес, количество бетона и давление, оказываемое им на землю (нагрузку);
• диаметр и длину арматуры, ее вес, нахлест, размер создаваемых сеткой ячеек.

Чтобы осуществить расчет толщины плиты фундамента и необходимого количества бетона, из полученного объема нужно вычесть объем термоизоляции.

Подсчитываем размер подушки

Подушку, состоящую из слоя щебня в 20 см и слоя песка в 30 см, укладывают по всей площади котлована на его тщательно выровненное дно. Итого, толщина подушки будет составлять приблизительно полметра. Однако толщина подушки должна рассчитываться индивидуально на основании веса здания и характеристик земли под ним.

Легкое деревянное здание можно устанавливать на подушку размером около 15 см, гараж ставят на подушку около 25 см толщиной, а толщина 50 см используется для крупных зданий из кирпича.

Песок для фундамента плиты плиты лучше брать речной, и обязательно мытый

Не стоит класть фундамент без подушки: щебенка нивелирует пучинистость и зыбкость грунта и выполняет функцию дренажа, а песок равномерно распределяет нагрузку на землю под зданием.

Рассчитываем толщину и размер основания

Расчет толщины плитного фундамента производят, чтобы определить количество заливаемого бетона – для этого высоту основания умножают на ее площадь. Для большей наглядности можно привести реальный пример расчета.

На дачном участке строится квадратный домик с размером стены в 10 м, под который кладется плиточный фундамент с толщиной 0,25 м. Объем бетона для заливки составит 25 метров куб. (10 м длины умножить на 10 м ширины дома и умножить на высоту фундамента в 0,25 м). Такое же количество бетона уйдет на заливку фундамента.

Не забывайте про ребра жесткости, установка которых придаст конструкции прочности и поможет ей сохранять свою форму: ребра ставят с шагом в 3 м в длину и ширину плиты. Чтобы рассчитать фундамент, выясняют их показатели длины и высоты: длина рассчитывается по длине стороны фундамента (10 м), а ребер на такой дом нужно 8, значит, их общая длина будет равна 80 м.

Поперечное сечение выполняют в виде прямоугольника с шириной ребра в 0,8 от его высоты. Объем прямоугольного ребра – 16 метров куб. (0,25 умножаем на 80 и на 0,8). Так, чтобы залить плиту фундамента своими руками для дома с ее толщиной в 25 см и размером в 10м на 10 м, нужно взять 25 метров куб. бетона.

Процесс бетонирования фундаментной плиты толщиной 300 мм показан в видео:

Как рассчитать диаметр арматуры

При армировании плитного фундамента, даже по схемам можно сделать примерные расчеты материала. Общую площадь сечения арматуры для монолитного основания в одном направлении берут не меньше 0.3 % от общих показателей сечения фундамента. Если длина стороны плиты меньше 3 м, подойдет диаметр стержня 1 см, при большей длине – 1,2 см. Вертикальные прутки должны быть не менее 6 см. Максимальные размеры изделий 4 см, в практическом применении используют 1.2, 1.4, 1.6 см.

Пример расчета

В исходных данных указана железобетонная поверхность 8х8 м. Рекомендованный размер шага для частных домов 20 см. В данном примере не рассматривается усиление зон, где будут расположены несущие стены. Для определения диаметров следует учитывать, что укладка будет производиться в два ряда. Потому что толщина конструкции превышает 15 см.

Арматурная сеткаИсточник slo.wikiwiex.ru

Расчет нужной площади металлических стержней производят по такой последовательности:

• вычисление площади поперечного сечения фундаментного основания: 8 м * 0.2 м = 1.6 м2;
• расчеты минимальной площади всего арматурного материала: 1.6 м2 * 0.3 % = 0.0048 м2 (36см2);
• показатели минимальной площади арматуры, одно направление, один ряд: 48 см2/2 = 24 см2.

Для того чтобы правильно рассчитать количество стройматериалов рекомендуется использовать схему. При вычислении длины прутков также следует учесть:

• толщину бетонного слоя предназначенного для защиты – 2-3 см с двух сторон;
• допустимый нахлест;
• вертикальное армирование;
• количество стержней для П-образных хомутов.

Как рассчитать толщину плиты

При расчете толщины плиты фундамента придерживаются нижеприведенной схемы:

Первый этап: Геологический анализ участка показывает подходящую величину оптимального удельного давления на почвы. В процессе работ также определяется достаточная глубина заложения фундамента.

Второй этап: Проводится расчет возможных весовых нагрузок. В таблицах указаны средние показатели для большинства стройматериалов – рассчитать их вес не сложно в зависимости от размеров перекрытий, стен и других конструкций. Далее к получившейся цифре прибавляется средняя нагрузка снежного покрова в соответствии с регионом проживания и уклоном кровли. Не стоит забывать про такой критерий, как полезная нагрузка – для цокольных перекрытий она равняется 210 кг/см² (этот параметр определяется для каждого этажа здания, после чего суммируется).

Третий этап: Проводится расчет площади монолитной длины (для этого необходимо умножить длину дома на ширину). Чтобы высчитать величину удельной нагрузки на 1 м² просто разделите общие весовые данные на получившееся ранее значение.

С подсчетом размеров плитного монолитного фундамента проблем обычно не возникаетИсточник znaybeton.ru

Четвертый этап: Расчет оптимального объема фундамента (делится на средний удельный вес армированного бетона), а также определяется предварительная толщина монолитной плиты фундамента – причем получившийся показатель увеличивают на пять сантиметров (с запасом).

Пятый этап: После того, как будет ясен вес основания, он прибавляется к средним весовым нагрузкам. Далее показатель удельного давления на грунт (около трех) сравнивают с предварительными результатами для конкретной местности (отклонение должно быть не более 25%).

Определение величины нагрузок влияет на выбор марки бетонной смеси, а толщина фундамента влияет на выбор схемы армирования (также как и расчет других составляющих поможет произвести расчет арматуры на монолитную плиту калькулятор), в соответствии с которой подбирается диаметр прутьев и частоты из размещения. Упростить весь процесс расчетов можно воспользовавшись простым механизмом – онлайн-калькуляторов. Специальный калькулятор поможет сделать расчет монолитного перекрытияи других составных частей, вычислить толщину плит и подушки фундамента. Для этого вам потребуется только вбить достоверные показатели в указанные ячейки и дождаться результатов.

Из чего состоит монолитный фундамент

Плита под дом — это не просто сплошной слой бетона, а целая многофункциональная, модернизированная и научно-обоснованная система. Чтобы заслужить право считаться прочной, надёжной, фундаментная плита должна удовлетворять качественным показателям нормативной документации.

К технологии устройства предъявляется ряд требований, приведённых в национальном стандарте — ГОСТ Р 54257-2010 — соответствующих строительным нормам и правилам — СНиП 3.02.01.87. Согласно им, основную часть в составе монолита занимает бетон марки B22,5(M300), F200 и W8. Шифр означает, что материал должен иметь прочность на сжатие 300 кг/см2, морозостойкость с перепадами температур в 200 градусов по Фаренгейту, водонепроницаемость 6 класса.

Составляющие элементы

Надежность конструкции фундаментной плиты обеспечивается комплексом взаимосвязанных между собой структур. Посмотрев на схему технологии устройства, можно убедиться в её схожести с «классическим пирогом», чья начинка и слоистость обеспечивается следующими конструктивными элементами:

• Грунт, уплотнённый на дне котлована.
• Подушка из песка и щебня.
• Геотекстильное полотно, защищающее подушку от заиливания. О его правильной укладке читайте здесь.
• Бетонная подготовка — дополнительный влагоизолятор вышележащих конструкций, чья толщина не превышает 5 см.
• Гидроизоляционный слой – основная линия защиты от влаги, состоящая из гидрофобной мембраны, не допускающей появления капиллярного водотока. Выстлан уложенными слоями рулонных битумных холстов.
• Армирующий железный каркас, представленный пучком арматур из стали класса С и играющий роль связывающего элемента между участками основания. Без стального прута бетон разрушится через пару недель, поэтому значение его упрочняющей функции велико.
• Бетонное основание. Самый толстый слой, ширина которого определяется характеристиками будущего сооружения. В состав бетона входят три составляющих элемента — цемент, песок, щебень. В зависимости от марки, варьируется их соотношение. Массовая пропорция бетона М300: 1,0 кг цемента, 1,9 кг песка, 3,7 кг щебня.

Порядок расчета фундамента

Для того чтобы правильно рассчитать толщину всех элементов фундамента под строительство дома, необходимо действовать поэтапно, и первое с чем необходимо определиться — это песчаная подушка.

Функция песчаной подушки состоит в том, что она оберегает основание от воздействия на него излишней влаги и подземных вод, а также песок, прессуясь, создает крепкий почвенный слой.

1. По общим строительным нормам, под монолитную плиту фундамента всегда делается песчаная подушка. Чтобы произвести расчет ее высоты, нужно учитывать следующие особенности:
   • Ее высота может колебаться в размерах от 15 до 60 сантиметров, и будет зависеть это от глубины промерзания почвы на данном земельном участке, где происходит строительство дома, типов и глубины расположенных почв, которые тут преобладают, и наличие подземных вод;
   • Песок необходимо хорошо утрамбовать, для этого его необходимо поливать. Это может забрать несколько миллиметров или сантиметров в качестве усадки;
   • Некоторые специалисты также рекомендуют поверх песка насыпать слой щебня мелкой фракции, толщина которого не должна превышать 5-10 сантиметров от общей высоты песчаной подушки. Исходя из этого, можно прийти к такому выводу. В местах, где глубина промерзания грунта высокая (более одного метра), имеются подземные воды, а почвы нестойкие и подвергаются постоянному пучению, то толщина песчаной подушки должна быть до 60 сантиметров. В местах с меньшей глубиной замерзания почвы, отсутствия грунтовых вод, и наличия плотных слоев земли, можно сделать подушку от 20 до 30 сантиметров. Имея данные размеры можно произвести расчет количества необходимого материала.
2. Следующий этап это расчет количества арматуры, которая понадобится для создания армирования бетона, чтобы основание было жестким и долговечным. Общие правила по определению количества арматуры на квадратуру описаны в данном разделе. Стоит отметить, что такая сетка должна быть выполнена в два слоя. Расстояние между ними составляет не более 50 миллиметров. То есть основание будет состоять из двух секций арматурной сетки.
3. Далее производим расчет плиты, минимальная толщина плиты должна составлять не менее 150 миллиметров, но размер может быть увеличен если глубина промерзания почвы более 1 метра. По общим правилам бетон должен не только залить слои армирующей сетки, но и выступать за них по 50 миллиметров как вверху, так и внизу. Плюс в общие параметры фундамента добавится песчаная подушка.

Устройство монолитной плиты в разрезе

Разберем как производится расчет материалов для плиты 8 на 8 метров. Армирование будем производить с шагом 20 сантиметров, пруты диаметром 14 в два слоя, для вертикальных стержней 8 миллиметров, шаг такой же. Используемые бетон для плиты берем класса В20 (по прочности соответствует марке М250), на подготовку класса B7,5. Толщину плиты возьмем 25 см.

• Бетон для плиты В20: 8,2 х 8,2 = 67,24 м²;
• Рассчитаем кубатуру, то есть объем необходимого бетона: 67,24 м² х 0,25 м = 16,81 м³;
• Расход количества материала для армирования с учетом обеспечения защитного слоя плиты: 8200 — 60 = 8140 миллиметров длина стержня. Из расчета шага в 20 см, рассчитаем их кол-во для 1 направления делим 8200 на 200 = 41 штука х 2 стороны = 82 штука х 2 слоя всей плиты = 164 стержня;
• Высчитаем общую длину: 164 х 8,14 = 1334,96 метра. Масса 1 метра арматуры 14 диаметра равняется 1,2 килограмма. Таким образом масса всего рабочего армирования: 1334,96 метра x 1,2 = 1601,252 килограмма;
• Перейдем к вертикальным стержням арматуры, ее длина будет равняться разнице 25 см и 6 см = 19 см. Возьмем шаг в 40 сантиметров, получаем 21 шт х 21 шт = 441 единица, массу получаем из выражения 441 х 0,19 х 0,395 = 33,1 кг;
• Расход бетона класса B7,5 для подготовки считаем как: 8,2 х 8,2 х 0,05 (заданная толщина) = 3,3 метра³
• Геотекстиль и гидроизоляцию плиты считаем, как площадь плиты добавив немного запаса: 67,24 метра²
• Песчаную подушку считаем перемножением сторон плиты и высоты подушки с учетом того, что он выходит за ее границы на 0,1 метр с каждой стороны, то есть 8,4 х 8,4 х 0,5 = 32,5 куба песка.

Отметим, что для двухэтажных домов из газобетона (газосиликата), каркасных и гаражей (из кирпича) толщина плиты будет составлять 20-25 сантиметров. Для болея тяжелых построек, а так же двухэтажных домов из кирпича, бетона, бруса толщину необходимо брать 25-30 см. Для легких сооружений, например гаражей, беседок достаточно брать толщину плиты фундамента в 10-15 сантиметров.

Армирование фундамента толщиной в 10-15 см производится в один слой сетками, толщиной 20-30 см производится в два слоя (объемное).

Расчет толщины плиты

Расчет выполняется по СП «Проектирование и устройство оснований и фундаментов зданий и сооружений» и по руководству «Руководство по проектированию плитных фундаментов каркасных зданий и сооружений башенного типа» в два этапа:

• сбор нагрузок;
• расчет по несущей способности.

Сбор нагрузок включает в себя проведение работ по вычислению общей массы дома с учетом веса снегового покрова, мебели, оборудования и людей. Значения для домов из различных материалов можно взять из таблицы.

Тип нагрузки	Значение	Коэффициент надежности
Стены и перегородки
Кирпич 640 мм	1150 кг/м2	1,2
Кирпич 510 мм	920 кг/м2
Кирпич 380 мм с утеплением 150 мм	690 кг/м2
Брус 200 мм	160 кг/м2	1,1
Брус 150 мм	120 кг/м2
Каркасные 150 мм с утеплителем	50 кг/м2
Перегородки гипсокартонные 80 мм	30-35 кг/м2	1,2
Перегородки кирпичные 120 мм	220 кг/м2
Перекрытия
Железобетонные 220 мм с цементно-песчаной стяжкой 30 мм	625 кг/м2	1,2 — для сборных и 1,3 — для монолита
Деревянные по балкам	150 кг/м2	1,1
Крыша по деревянным стропилам
С металлическим покрытием	60 кг/м2	1,1
С керамическим покрытием	120 кг/м2
С битумным покрытием	70 кг/м2
Временные нагрузки
Полезная для жилых зданий	150 кг/м2	1,2
Снеговая	В зависимости от района строительства по п. 10.1 СП «Нагрузки и воздействия». Снеговой район определяется по СП «строительная климатология».	1,4

Важно! В таблице уже учитывается толщина конструкций. Для вычисления массы остается лишь умножить на площадь. Кроме этого, каждую нагрузку необходимо умножить на коэффициент надежности

Он необходим для обеспечения запаса по несущей способности конструкции из бетона и предотвращения проблем при незначительных ошибках строителей или изменениях условий эксплуатации (например, смена назначения здания). Все коэффициенты принимаются по СП «Нагрузки и воздействия»

Кроме этого, каждую нагрузку необходимо умножить на коэффициент надежности. Он необходим для обеспечения запаса по несущей способности конструкции из бетона и предотвращения проблем при незначительных ошибках строителей или изменениях условий эксплуатации (например, смена назначения здания). Все коэффициенты принимаются по СП «Нагрузки и воздействия».

Для различных нагрузок, коэффициент отличается и находится в пределах 1,05-1,4. Точные значения также приведены в таблице. Для фундамента из бетона по монолитной технологии принимают коэффициент 1,3.

Важно! Если уклон кровли составляет более 60 градусов, снеговую нагрузку в расчете не учитывают, поскольку при такой крутизне ската, снег не скапливается на нем. Общую площадь всех конструкций умножают на массу, приведенную в таблице и коэффициент, после чего, складывая, получают суммарный вес дома без учета фундаментов. Общую площадь всех конструкций умножают на массу, приведенную в таблице и коэффициент, после чего, складывая, получают суммарный вес дома без учета фундаментов

Общую площадь всех конструкций умножают на массу, приведенную в таблице и коэффициент, после чего, складывая, получают суммарный вес дома без учета фундаментов.

Основная формула для вычислений имеет следующий вид:

P1= M1/S,

где P1 -удельная нагрузка на грунт без учета фундамента, M1 — суммарная нагрузка от дома, полученная при сборе нагрузок, S — площадь плиты из бетона.

Далее необходимо рассчитать разницу (Δ) между полученным значением и числом, приведенным в таблице выше, в зависимости от типа грунта.

Δ=P-P1

где P — табличное значение несущей способности грунта.

M2 = Δ*S,

где М2 — требуемая масса фундамента (больше этой массы строить фундамент нельзя), S — площадь плиты из бетона.

Следующая формула:

t = (М2/2500)/S,

где t — толщина заливки бетона, а 2500 кг/м3 — плотность одного кубического метра железобетонного фундамента.

Далее толщина округляется до ближайшей большей и меньшей величины кратной 5 см. После выполняется проверка, при которой разница между расчетным и оптимальным давлением на грунт не должна превышать 25% в любую сторону.

Совет! Если при расчете получается, что толщина слоя бетона превышает 350 мм, рекомендуется рассмотреть такие типы конструкции как ленточный фундамент, столбчатый или плита с ребрами жесткости.

Помимо толщины потребуется подобрать подходящий диаметр армирования, а также выполнить расчет количества арматуры для бетона.

Важно! Если в результате расчета у вас получится толщина плиты более 35 см, это указывает на то, что плитный фундамент избыточен в данных условиях, нужно посчитать ленточный и свайный фундаменты, возможно они окажутся дешевле. Если же толщина вышла меньше 15 см, значит здание слишком тяжелое для данного грунта и нужен точный расчет и геологические исследования

Структура монолитной плиты для фундамента

 Простая конструкция плитного фундамента, позволяет без привлечения высококвалифицированных специалистов выполнить монтаж такого основания. Однако,  потребует значительно затратить трудовые силы,  поскольку объем работ внушительный, начиная от копки котлована для заглубления, до вязки арматуры и заливки плиты.

 Классическая конструкция полного  ж/б фундамента выглядит следующим образом :

структура плитного фундамента

Основными элементами является:

Вязанная арматурная сетка. Монтируется от одного до нескольких слоев в одном горизонте, зачастую не менее двух слоев. Для армирования используется материал от 10 до 16 мм, наиболее востребована арматура диаметром 12 мм. Рассчитывается объем и диаметр арматуры исходя из запланированных размеров плиты: толщины и периметра. Армированную сетку можно монтировать самостоятельно, на месте, из закупленных прутов, или приобрести уже готовую, сварную.

армированная сетка фундамента

Бетонная смесь. В состав бетонной смеси входит гравий, песок и пластификаторы, которые придают раствору прочности и вязкости. Цемент следует использовать марки не менее М250. Мраку М300 можно использовать для строительства более высоких зданий, но не более 4-5 этажей, в зависимости от весовой нагрузки. Более прочные марки, например М400, уже применяются для многоэтажной застройки.

  Вся конструкция устраивается на песчано-гравийной подушке, с гидроизоляцией, а при необходимости и утепляется. После набора прочности, торцевые части ж/б фундамента, так же, покрывают специальной мастикой, если на стадии сборки опалубки не использовались гидроизоляционные рулонные материалы. Быстро и эффективней, выполнить устройство монолита с использованием специальной техники и с привлечением физического труда, только для точечных работ. К таким работам относится выравнивание котлована, армирование, утепление и гидроизоляция. Объемные же работы, такие как копка котлована и заливку плиты, рекомендуется выполнять, используя строительную технику. Так, например, если позволяют средства,  заливать плиту целесообразно за один раз, а не мешать раствор в ручную за несколько десятков раз. Таким образом, не создается слоистость в структуре плиты, достигается максимальная цельность.

заливка бетоном армосетки монолитного фундамента

 После выполнения всех работ, плита должна набрать прочность и «высохнуть» в теплое время года и в относительно сухом климате, этот процесс занимает до 1 месяца. Лучше всего, что бы свежий фундамент «перезимовал», отстоявшись до 6 месяцев, тогда он успеет осесть, и проявить все свои недостатки, если таковые будут иметь место.

  Подробнее про особенности ухода за фундаментом в статье: « Уход за фундаментом после заливки и его гидроизоляция»

Номенклатурный ряд

Подобрать необходимые для строительства виды блоков можно, воспользовавшись таблицей стандарта. Номенклатура продукции обширна. Для каждого из видов указана маркировка, геометрические размеры, потребность в арматуре, бетоне.

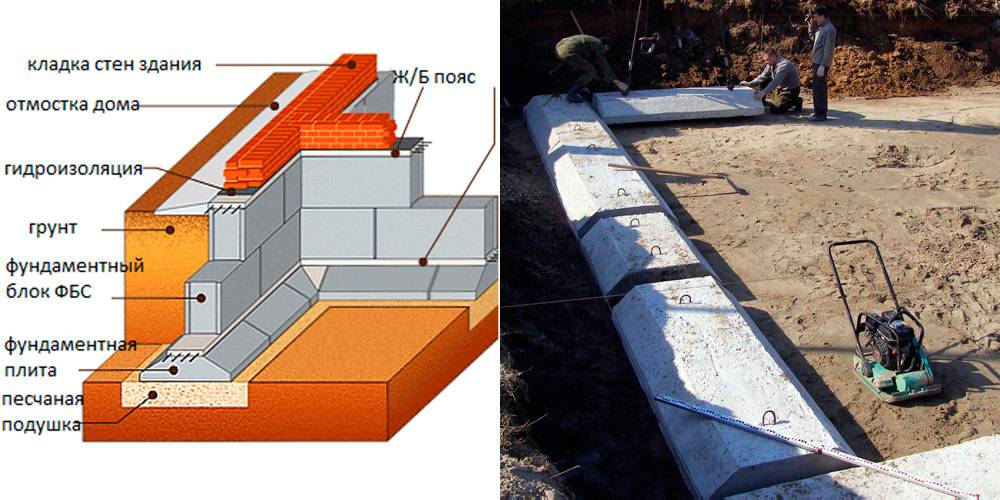

Плиты марки ФЛ для сборного ленточного фундамента

Форма, размеры и справочная масса приведены в таблице 1:

Таблица 1. Форма, размеры и справочная масса плит

В соответствии с требованиями проекта возводимого здания, при высоте блока 30 или 50 см можно выбрать изделия любых необходимых габаритов:

• длиной – от 0,78 до 3 метров;
• шириной от 0,6 до 3,2 метра.

Плиты отличаются формой боковой поверхности, которая при ширине 0,6 метров – плоская, а для изделий, имеющих размеры от 0,8 до 3,2 м – ступенчатая. Для транспортировки и монтажа необходимо специальное грузоподъемное оборудование, так как масса самых легких блоков составляет порядка 400 килограмм, а тяжёлых – около 6 тонн.

Заключение

В этой статье была рассмотрена тема — что такое ленточный железобетонный фундамент. На основании вышесказанного можно сделать единственно правильный вывод: к устройству сборной конструкции нужно подходить с особой ответственностью.

Следует помнить, что несоответствие ленты проектным условиям конкретного объекта и технологии строительства в целом, может привести к возникновению деформаций и перекосов в конструкциях здания. А в цокольных этажах может происходить накапливание влаги и появление трещин, что сделает его эксплуатацию не то что некомфортной, а попросту невозможной.
