Как использовать фрезер вместо фуганка и рейсмуса

Виды инструмента

Прибор бывает двух видов: ручной и электрический.

Ручной фуганок

Это металлический или деревянный инструмент, в конструкцию которого входят:

• корпус;
• ручка-держатель;
• лезвие (нож).

Длина колодки – 90 см, а ширина лезвий – 8 см. У мини-моделей, полуфуганков, длина подошвы не превышает 50 см. Такая удобна для обработки большой детали.

Разновидность фуговочного инструмента – шерхебель. В стандартной комплектации он имеет нож шириной 35 мм. Инструмент используется для первичной обработки заготовки. Шерхебель снимает стружку толщиной 2–3 мм.

Еще одна тип фуганка – фальцебель. Его узкая сменная подошва приспособлена для обработки фальцев, четвертей и выборок. Зензубель оснащен двумя ножами для более чистой шлифовки поверхности мелких деталей.

Электрический

Это не станок, а ручной электрический прибор.

Для обтесывания заготовки требуется сила. Профессионалы чаще пользуются электрическим фуганком. Он обладает:

1. Большей массой и прижимным усилием.
2. Точнее обрабатывает заготовки.
3. Работа идет намного быстрее.
4. Инструмент имеет набор сменных насадок.

Не пропустите: Шерхебель как инструмент для первичной обработки древесины + видео

Особенность применения электрического фуганка – возможность его крепления к верстаку. Получается станок, заменяющий специальное стационарное оборудование. Он удобен для дома или в небольшой мастерской.

Оборудование на базе строгальных валов

Чаще всего самодельные мастера используют ножевой вал. Его изготавливают из стали 40Х или ХВС. Прочность металла довольно высокая, твердость на уровне HRC 42…48, что позволяет выполнять обработку с помощью металлорежущего инструмента.

Общий вид ножевого вала:

Чертеж:

Устройство ножевого вала: 1 – цилиндрический вал; 2 – подшипники опорные; 3 – нож; 4 – прижимная (клиновая) планка; 5 – прижимные (фиксирующие) болты; 6 – пружина.

На цилиндрическом валу 1 проточены специальные пазы, в них установлены клиновая планка 4 и нож 3 (используется инструментальная быстрорежущая сталь). Установленные во внутреннем пазу пружины 6 позволяют выдвинуть нож 3. Фиксация в заданном положении относительно центра вала выполняется фиксирующими болтами 5.

На станине вал 1 установлен на подшипниках 2 (обычно используются литые корпуса). Выбирают исполнение подшипникового узла, защищенное от попадания влаги и опилок. Тогда гарантируется длительная эксплуатация вала.

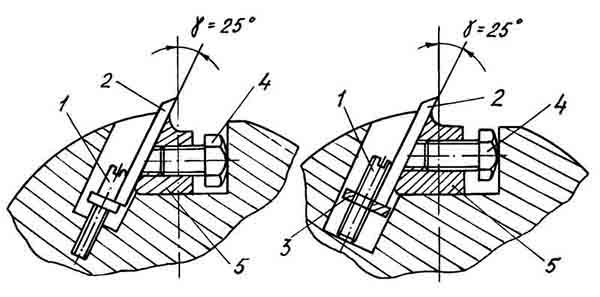

Варианты установки ножей на валу: 1 – регулировочный винт; 2 – нож; 3 – упорная гайка; 4 – фиксирующий болт; 5 – клиновая (фиксирующая) планка.

Иногда применяются иные виды исполнения ножевого вала. У каждого производителя свои конструкции и предпочтения при изготовлении.

Внимание! Для закрепления ножа в определенном положении нужно выворачивать болт. Он действует в распор паза

Подобное решение обусловлено тем, что при вибрации болтовые соединения стремятся отвернуться. Решение продиктованы безопасностью исполнения изделия.

Процесс строгания доски: 1 – направляющая планка; 2 – обрабатываемая доска; 3 – подающая поверхность; 4 – приемная поверхность; 5 – ножевой вал.

Процесс фугования происходит в определенной последовательности.

1. Заготовка укладывается на подающую поверхность стола.
2. Ее прижимают к направляющей планке.
3. Ножевой вал снимает часть слоя древесины (обычно 0,3…0,7 мм).
4. Обработанная деталь перемещается на приемную поверхность стола.

Между подающей и приемной поверхностями расстояние соответствует толщине срезанного слоя.

Клиноременная передача в фуговальном станке: 1 – ножевой вал; 2 – электродвигатель; 3 – корпус станка; 4 – натяжная пружина; 5 – отверстие для трубопровода от стружкоудалителя (пылесоса).

Привод вращения от электродвигателя к ножевому валу выполняют с помощью клиноременной передачи. Линейная скорость ремня V ременного редуктора определяется по формуле:

V = (π·D·n)/60,  м/с, где D – диаметр ведущего шкива, м; n – частота вращения вала двигателя, об/мин; π = 3,14.

Тип ремня (профиль) выбирается в зависимости от скорости и передаваемой мощности. Для этого используется таблицы.

Определение профиля ремня в зависимости от величины передаваемой мощности и линейной скорости клинового ремня:

Мощность привода, кВт	Скорость движения ремня, м/с
менее 5	5…10	более 10
0,5…1,0	О, А	O	О
1,0…2,5	O, A, Б	O, А	О, A
2,5…5,0	А, Б	О, A, Б	О, А
5,0…10,0	Б, В	A, Б	F, Б
10,0…20,0 и более	B	Б, В	Б, В

В домашних условиях используют двигатели до 5 кВт. Желательно применять моторы, работающие с частотой 2880 об/мин. Тогда Качество обработанной поверхности будет выше. При подборе шкивов стараются создавать повышающий редуктор. Но с помощью шкивов можно обеспечить увеличение частоты вращения ножевого вала в 1,5…2,5 раза по сравнению с оборотами электродвигателя.

Формирование шероховатости при строгании доски:

Если перемещать заготовку с высокой подачей при низкой частоте вращения ножевого вала, то на обработанной поверхности можно наблюдать волнообразную шероховатость.

Перед изготовителем стоят следующие задачи:

• Необходим жесткий каркас станка, изготовленного из уголка или профильной трубы.
• Нужна неподвижная опора для подающей поверхности.
• Для приемной поверхности требуется монтировать регулируемую опору. При настройке ее перемещают относительно подающей поверхности.
• Для изготовления используется листовая сталь толщиной более 6 мм.
• Вал устанавливается на подшипниках, размещенных в специальных корпусах. Фиксируется на каркасе.
• Электродвигатель подвешивается на нижней опоре, дополнительно оснащается натяжной пружиной.

Лучшие фуговально-рейсмусовые станки по дереву

Фуговально-рейсмусовые станки выполняют две операции, что делает оборудование более универсальным. Большой фуговальный стол позволяет работать с длинными досками без потери качества строгания. Проект ВыборЭксперта.ру проанализировал 9 популярных моделей, рассчитанных на использование в цехах и домашних мастерских. В рейтинг попали три марки, которые отличаются безупречным качеством ножей, надежными электродвигателями, возможностью простой и точной настройки.

Record Power PT107

Рейсмус оборудован двигателем мощностью 1,7 кВт, который вращает вал со скоростью 4000 об/мин. Три ножа из конструкционной стали обеспечивают высокое качество обработки. Скорость подачи – 5 м/мин, глубина строгания при рейсмусовании 2 мм, при фуговании – 3 мм. Питание электродвигателя от бытовой электросети 220 В.

Фуговальные и рейсмусовый столы изготовлены из литого чугуна, отличающегося высокой износоустойчивостью. Длина фуговального стола 111 см позволяет работать с заготовками большой длины. Размеры портала рассчитаны на доски шириной 29,5 см и толщиной 19 см. Фуговальный упор регулируется в диапазоне до 45 градусов.

Достоинства:

• Точная настройка фуговального стола;
• Высокая скорость переоснащения;
• Эффективная защита от перегрева электродвигателя;
• Плавный ход заготовок для высококачественной обработки;
• Низкий уровень вибрации;
• Возможность комплектации колесами для перемещения по мастерской.

Недостатки:

Высокая цена.

Модель укомплектована аспирационным кожухом, который позволяет быстро избавиться от стружки на рабочем столе. Идеальная чистота поверхности положительно влияет на качество обработки заготовок.

Зубр СРФ-204-1500

Универсальный механизм, выполняющий кроме фугования и рейсмусования строгания под определенным углом. Комплектуется электродвигателем мощностью 1,5 кВт, который вращает вал с высокой скоростью – 9000 об/мин. Мотор обеспечивает подачу заготовки со скоростью 8 м/мин. Два ножа из конструкционной стали снимают стружку на глубину до 3 мм, инструмент предназначен для строгания мягкой и твердой древесины.

Конструкция ременной передачи защищает электродвигатель от перегрузок, специальный магнитный выключатель гарантирует надлежащий уровень безопасности. Размеры фуговального станка 74х21,2 см делают удобной работу с длинными досками.

Достоинства:

• Патрубок для подключения строительного пылесоса;
• Низкая цена;
• Доступные комплектующие и расходные материалы;
• Простая перенастройка при выполнении разных операций;
• Резиновая опора в комплекте.

Недостатки:

Нет регулировки столов.

Jet JPT-10B

Разработанная швейцарской компанией техника предназначена для эксплуатации в мебельных цехах, домашних мастерских. Экономичный электродвигатель мощностью 1,5 кВт вращает вал со скоростью 9000 об/мин. Работает от бытовой электросети 220 В. Скорость подачи детали 6 м/мин.

Легкую подачу обеспечивает идеальная геометрия поверхности рабочего стола, размером 94,5х26,2 см. Фуговальный упор можно расположить под любым углом в диапазоне от 0 до 45 градусов. Столы и упоры изготовлены из литого алюминия, устойчивого к коррозии и механическим повреждениям. Ножи из высококачественной стали рассчитаны на глубину фугования 3 мм, рейсмусования – 2 мм. В комплекте поставки устойчивая опора для размещения оборудования.

Достоинства:

• Эргономичная рукоятка маховика;
• Простая подача заготовки;
• Патрубок для пылесоса;
• Система аварийной остановки;
• Демпфирующие ножки опоры снижают вибрацию;
• Автоматическая подача при рейсмусовании.

Недостатки:

Используются только фирменные ножи.

Как сделать фрезер из болгарки

Не секрет, что угловая шлифовальная машина часто используется для для шлифовки, полировки и фрезеровки различных поверхностей дисковыми и чашечными насадками. Но если на шпиндель агрегата накрутить цангу, то получится фрезер из болгарки, который сможет работать не только с дисковыми фрезами, но и с любой оснасткой, имеющей цилиндрические хвостовики.

Если в цангу зажать фрезу из твердосплавного материала, то получится фрезер по металлу.

Также, чтобы сделать фрезер, на шпиндель болгарки можно закрепить и обычный кулачковый патрон от дрели.

На фото выше показано приспособление для болгарки, превращающее ее в ручную фрезерную машину. Как сделать приспособу, можно понять из этого видео.

Описание инструмента

Рейсмусы — это станки для обработки древесины, которые позволяют осуществлять строгание выравнивание поверхности пиломатериалов с выполнением досок заданной толщины. Такая обработка древесины выполняется при использовании пиломатериалов в строительстве и изготовлении из них различных конструкций. Строгальное оборудование востребовано на рынке и пользуется популярностью у обычных домовладельцев, которые самостоятельно занимаются строительством на даче и в собственном доме.

Самостоятельно изготовленные рейсмусы отличаются простотой конструкции, что позволяет выполнить их, используя в качестве основы электрорубанок, болгарки и другой аналогичный электроинструмент. Необходимо лишь позаботиться о наличии соответствующей схемы, придерживаться которой следует при выполнении самодельного оборудования.

Фрезер из двигателя от стиральной машины

Очень часто народные умельцы изготавливают различные станки из двигателя стиральной машины: токарные по дереву, сверлильные, точильные, циркулярные, а также стационарные фрезерные станки. Чтобы изготовить последний, сначала потребуется смастерить стол способом, описанным выше. Далее, на вал двигателя необходимо установить цангу для зажима фрез.

Также потребуется сделать подъемный механизм для удобной регулировки вылета инструмента. Делается он из двух труб, выполняющих роль стоек, на которых закрепляется двигатель, и резьбовой шпильки.

Шпилька одним концом входит в закрепленную к днищу стола гайку, а вторым упирается в нижнюю часть мотора. На шпильке жестко закрепляется поворотное колесо, с помощью которого и осуществляется регулировка высоты.

Для чего используют фуговальный станок

Доски и брус, которые выходят с лесопилок, можно назвать черновыми пиломатериалами. На них остаются неровности, сучки и смоляные кармашки. В процессе их хранения меняются температура и влажность, отчего доску может немного «повести». Если вы строите сарай или временное сооружение, то это не так страшно. Другое дело, если  пиломатериалы будут использоваться для изготовления паркета, для внутренней отделки дома, для мебели или строительства постоянного сооружения. Например, беседки или летней кухни. В этих случаях все должно быть аккуратно и красиво, следовательно, доски и брус необходимо выровнять перед началом работ.

Плюсы станка-фуганка

• На описываемом станке можно обрабатывать заготовки любых размеров – как крупные, так и мелкие.
• На выходе вы получите ровную и гладкую поверхность.
• Можно снимать фаску и строгать криволинейные детали.
• В зависимости от мощности и количества насадок, можно подобрать станок как средней, так и высокой ценовой категории.
• Среди профессиональных станков существуют многофункциональные варианты. Например, фуговально-распиловочный, или фуговально-рейсмусовый.

Производство и сборка

Изготовление станка начинают со станины. Для этих целей целесообразно использовать трубчатый стальной прокат с поперечным сечением не менее 60×40 мм: труба отличается повышенной жёсткостью и моментом сопротивления, что положительно скажется на точности операций, производимых на самодельном агрегате. Элементы конструкции соединяют сваркой. Её можно заменить сборным вариантом, но он менее предпочтителен — сборка стола и станины с применением уголка и соединительных шпилек диаметром от М30 вынудит часто проверять их затяжку.

Для подающих роликов можно использовать валки от старой стиральной машины: их обрезиненная поверхность вполне справится с поставленными задачами. Вальцы растачивают под диаметр имеющихся подшипников, учитывая требуемое значение диапазона регулировки. В самодельных рейсмусовых станках этот процесс можно сделать и вручную, вращением рукоятки.

Для изготовления стола самодельного агрегата подойдёт широкая шлифованная доска из лиственницы или дуба. Древесина хорошо гасит возникающие вибрации, но для повышения антикоррозионных показателей, и с точки зрения пожарной безопасности её стоит пропитать огнестойкими составами или креозотом. Соединение стола со станиной может быть болтовым.

3d модель самодельного рейсмуса

При выборе двигателя следует соотнести максимально необходимый крутящий момент с потребностями обработки. Как правило, достаточно электродвигателя мощностью 5…6 кВт, с числом оборотов до 3500…4000 в минуту.

Для обеспечения безопасности самодельный станок должен быть ограждён съёмным кожухом. Его можно сделать из тонколистовой стали (толщиной 0,6…0,8 мм).

Необходимые комплектующие – подшипники, ножи, шкивы, крепёжные изделия — подбираются в соответствии со спецификацией к чертежам самодельного рейсмус- станка.

При сборке самодельного станка необходимо:

1. обеспечить максимальную ровность поверхности стола;
2. отбалансировать все вращающиеся части в статическом и динамическом режимах;
3. предусмотреть удобную регулировку положения стола;
4. проверить надёжность устройства ограждения подвижных элементов.

Самодельный рейсмусовый станок проверяется на холостом ходу. Если все узлы работают верно, проверяют агрегат на рабочем режиме, после чего окрашивают все неподвижные части атмосферостойкой краской.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Выполнив универсальный в использовании рейсмус своими руками, можно будет существенно упростить обработку пиломатериалов, сэкономив на покупке профессионального инструмента. Рейсмусы используются для строгания пиломатериалов и придания поверхностям идеальной ровной формы. Самодельные станки отличаются универсальностью в использовании, позволяя гарантировать качественную обработку пиломатериалов и придание им необходимой формы.

Изготовление рейсмуса своими руками

В интернете можно найти различные схемы исполнения самодельных фуганков, которые отличаются функциональностью и простотой в изготовлении. В последующем следует придерживаться имеющейся на руках схемы, подбирая соответствующие компоненты и правильно собирая станок, функционал которого будет полностью отвечать требованиям домовладельцев.

Необходимые материалы

Существует множество вариантов изготовления самодельных строгальных станков, которые будут отличаться своей основой. Проще всего такой инструмент выполнить на основе электрорубанка или электролобзика.

Для выполнения рейсмуса потребуется следующее:

• Электрорубанок.
• Отвертки и ключи.
• Линейка и уголок.
• Шуруповёрт.
• Приводные звездочки.
• Велосипедная цепь.
• Брусья и планки из дерева.
• Лист фанеры толщиной 15 миллиметров.
• Длинные резьбовые винты.

Фанера и брус потребуются для изготовления основы станка и ручного стола, на который в последующем будет крепиться электрорубанок и другие элементы, отвечающие за функционал и безопасность использования оборудования.

Пошаговая инструкция

Изготовление рейсмуса не представляет сложности, поэтому с выполнением такого оборудования справится практически каждый.

Необходимо будет выполнить следующую работу:

• Лист фанеры толщиной 15 миллиметров обрезается прямоугольником с шириной в 400 миллиметров и длиной в 500 миллиметров.
• В середине прямоугольника выполняют крепление-подставку, к которой в последующем будет крепиться электрорубанок. Подставка под рейсмус делается из куска фанеры и с тыльной стороны к основе крепится шурупами, что позволит гарантировать прочность и надёжность выполненного своими руками станка.
• Выполняется платформа под электрорубанок. В платформе выполняют проём, который по своим размерам идентичен форме электрорубанка. Используемый электроприбор крепится к платформе шурупами и зажимами.
• На основе платформы монтируется приводной механизм, который отвечает за подъем и опускание платформы с рейсмусом. В углах основы крепятся винты, имеющие крупную резьбу. В последующем на установленных винтах крепятся четыре звёздочки.
• Из фанеры выполняются небольшие подставки, на которые устанавливается платформа с верхней частью рейсмуса. Подставки крепятся к платформе шурупами или аналогичным крепежом. Необходимо продумать грамотное расположение кабеля от электрорубанка, который должен находиться на небольшом удалении от рабочей пилы рейсмуса.
• Фиксируют ручку, которая предназначается для регулировки расположение платформы. Проще всего зафиксировать ручку на длинный винт с крупной резьбой или закрепить её сразу несколькими саморезами.
• На заключительном этапе работы устанавливается индикатор и мерная планка.
• С помощью мерной планки можно будет измерить толщину обрабатываемых пиломатериалов. Её можно выполнить из небольшого куска пластмассовой или деревянной линейки. Индикатор можно сделать из указки или жестяной полоски.

Это самая простая конструкция рейсмуса, выполнить которую можно в домашних условиях. В сети можно найти различные чертежи рейсмуса из электрорубанка своими руками, которые будут отличаться своим функционалом и способом изготовления.

Рейсмусовый станок своими руками

Потребность в изготовлении рейсмусового станка своими руками возникает зачастую в ситуации, когда использования обычного фуговального строгания уже становится явно недостаточно для получения гладенькой поверхности будущего пола или паркета. Использовать электрорубанок не получится, качество поверхности после электрического рубанка, возможно, будет достаточно высоким, но избавиться от полос, появляющихся на поверхности дерева с каждым проходом, явно не удастся.

Выход один – попытаться сделать по чертежам рейсмус из электрорубанка своими руками. Благодаря мощной станине и направляющим рейкам поверхность дерева после обработки доски рейсмусовым валом получится относительно однородной и плоской.

Рейсмус из электрического рубанка

Для постройки полноценного рейсмусового приспособления в первую очередь необходимо изготовить станину или столик, на котором будет закреплен инструмент. Электрорубанок комплектуется мощным коллекторным двигателем, который может легко стать причиной травмы, поэтому крепеж самодельного рейсмуса к столу должен быть прочным и надежным.

Вторым этапом выбираем схему компоновки рейсмуса. Наиболее простой вариант приспособления приведен на чертеже и фото.

Фактически необходимо изготовить подвижную платформу, на которой будет закреплен сам электрорубанок. Высота подъема подошвы инструмента на обрабатываемой поверхности регулируется с помощью четырех пар «винт-гайка», установленных по бокам приспособления.

Основная сложность в работе электрорубанка заключается в корректной регулировке высоты подъема режущей кромки. В нормальном режиме вылет ножа над плоскостью подошвы регулируется винтовой подпружиненной рукояткой. Величину вылета обычно проверяют визуально или руками, тогда как при работе в режиме рейсмусового станка придется руководствоваться только показаниями шкалы на рукояти.

Единственными недостатками рейсмуса подобной схемы будут небольшая ширина обрабатываемой поверхности, 90-100 мм, и фактическая потеря электрорубанка в качестве ручного инструмента. Разбирать и собирать рейсмусовый станок всякий раз, когда понадобится снять пару миллиметров с прибитой доски, явно неудобно.

Самодельный деревообрабатывающий рейсмусовый станок

Нередко при проведении столярных работ возникает потребность прогнать рейсмусом доску или склеенный из реек щит шириной более 100 мм. Планки и панели из дерева 100-140 мм еще кое-как можно ровнять обычным ручным электрорубанком, при условии, что материал надежно зафиксирован на верстаке. Правда, строгать приходится по диагонали в несколько проходов с последующей обработкой ручной шлифовальной машинкой.

Перекрестное строгание широких досок еще можно использовать для одной-двух досок, но если речь идет о двух десятках щитов или досок, то без самодельного рейсмусового станка явно не обойтись.

Простейший вариант рейсмус-фуговального станка приведен на схеме.

Основой конструкции является массивная стальная рама-каркас, сваренная из стального уголка. В нижней части станины рейсмусового станка устанавливается асинхронный двигатель мощностью 1,5-1,8 кВт и оборотами не менее 1200 об/мин. Двигатель необходимо установить на подпружиненную подушку, чтобы обеспечить натяжение приводного ремня станка и снизить вибрации на рейсмусовых ножах.

Вторым по важности элементом является цилиндрический блок с гнездами для ножей и подшипниковыми опорами. Эту деталь рейсмуса придется купить готовой, сделать ее своими руками практически нереально

Барабан с подшипниками устанавливают непосредственно на станину станка после монтажа рабочего стола.

На последнем этапе подбираются два шкива для ременной передачи, соотношение диаметров шкивного ручья должно быть в пределах 2,5-2,8. Шкив большего диаметра насаживается на вал двигателя, меньшего на вал барабана. Скорость вращения под нагрузкой не должна превышать 4 тыс. об/мин.

Как выбрать рейсмусовый станок

При выборе оборудования учитываются характеристики рейсмусового станка, стоимость, функциональность. Для производства рекомендуется купить профессиональную модель. Техника, рассчитанная на эксплуатацию в домашних условиях, не справится с объемом работы. При интенсивном использовании рекомендуется выбирать модель, для которой не сложно приобрести новые ножи и расходные материалы

Эксперты рекомендуют внимательно изучить отзывы и обратить повышенное внимание на ряд рабочих параметров

Мощность

Двигатели мощностью менее 1,6 кВт должны работать в щадящем режиме. Периодические остановки защищают мотор от перегревания, но снижают производительность. Для коммерческого использования рекомендуется оборудование с электродвигателем, мощностью выше 2,2 кВт.

Маломощный двигатель обеспечит максимальную глубину рейсмусования только на узких заготовках. Если регулярно приходится обрабатывать широкие доски на большую глубину – нужна машина с мощным силовым агрегатом. Это позволит снизить количество проходов и увеличить производительность труда.

Глубина строгания

Для рейсмусования не требуется большая глубина строгания. Ведущие производители предлагают ограничиться 2 мм за один проход. Ряд брендов предлагают модели с глубиной строгания 3 мм. Это актуально для фугования и если данная операция является основной в процессе производства, то нужно выбрать модель с ножами соответствующего типа и мощным электродвигателем.

Универсальная техника имеет систему регулировки глубины строгания. Чем она точнее – тем качественней будет конечный продукт и меньше количество брака. Рекомендованная глубина рейсмуссования 1-1,5 мм, при работе с такой настройкой можно легко справиться с влажной древесиной или твердым деревом ценных пород.

Рабочая поверхность станка

Идеальная ровная поверхность стола – залог отсутствия брака в работе. Ведущие производители предлагают модели с узлами из литого алюминия или чугуна. Такие столы не подвержены коррозии, устойчивы к деформациям при динамическом воздействии. Основание из пластика с накладкой – не лучший выбор. Накладка будет отставать, необходимо постоянно прикладывать дополнительное равномерное усилие для ее прижимания.

Поверхность всегда должна быть чистой. Стружку необходимо своевременно удалить. Лучше всего, если эта задача будет решена с помощью строительного пылесоса. Модель с патрубком для присоединения этой техники – лучший выбор для мастера, который заботится о качестве продукции.

Режущий инструмент

Недорогой режущий инструмент изготавливают из мягкой стали. Его легко затачивать, но он быстро тупеет, не справляется с твердой древесиной, становится причиной появления ступенек. Преимущество у режущего инструмента из конструкционной стали.

Производители комплектуют валы 2-3 ножами. Чем больше режущего инструмента, тем проще и качественнее обработка поверхности. Перед покупкой оборудования рекомендуется уточнить доступность фирменных ножей, наличие вариантов замены на продукцию других производителей.

Спец СРМ-2000 – 20990₽

Собранная на литом основании, рамная конструкция корпуса СРМ-2000, обеспечивает станку достаточную жесткость. Что полезно для эффективной калибровки бруса, обрезной и необрезной доски, шириной до 330 мм. Высота заготовки может находиться в пределах 6-160 мм. Минимум длины пиломатериалов ограничен расстоянием между краями обрезиненных роликов. Максимальный показатель ничем не ограничен. То есть данное оборудование способно удовлетворить любые потребности пользователя в строительстве, ремонте и отделке жилых и вспомогательных помещений.

Передача крутящего момента на рабочий вал от мощного коллекторного двигателя осуществляется посредством ременного привода. За счет чего снижается уровень шума и вероятность повреждения силового агрегата при увеличении нагрузки сверх расчетных показателей. Вспомогательные ролики на краях увеличителей стола и верхней поверхности станка, упрощают работу с длинномерами. За безопасность эксплуатации отвечают автоматическая защита от перегрузок и блок, предотвращающий включение оборудования после падения сетевого напряжения.

Основные технические характеристики Спец СРМ-2000

Характеристики	Значения
Мощность, кВт	2.0
Частота вращения вала, об./мин	8000
Скорость автоматической подачи заготовки, м/мин	8
Глубина строгания (максимальная / рабочая), мм	3 / 1.5
Предельные габариты заготовки (H-высота / B-ширина), мм	H-6-160 / B-330
Длина рейсмусового стола, мм	350
Конструкционные особенности	Стальная рама на литом основании, ручка регулировки глубины строгания, вспомогательные ролики для облегчения подачи заготовки
Доп. комплектация	Вытяжной патрубок, шаблон для установки ножей, монтажные инструменты
Вес, кг	31
Разработка / производство	Россия / КНР
Стоимость, руб.	20990

Смотреть видеообзор Спец СРМ 2000:

Возможные проблемы при изготовлении станка

Схема самодельного рейсмусового станка

Во время проектирования необходимо решить ряд задач, связанных с оптимизацией изготовления самодельного рейсмусового станка. В отличие от заводского оборудования самодельная конструкция имеет минимум сложных компонентов.

В первую очередь необходимо отказаться от блока автоматической подачи заготовок. В заводских моделях эту функцию выполняют ролики, расположенные в верхней части. Во время настройки оборудования происходит автоматическая синхронизация скорости их вращения. Реализовать подобную функцию в рейсмусовом станке, изготовленном своими руками, будет весьма проблематично.

Кроме этого необходимо продумать следующие нюансы конструкции:

• регулировка положения опорного стола. Для этого понадобятся регулируемые опоры, соединенные между собой с помощью цепной передачи. С ее помощью можно осуществлять изменение высоты стола относительно режущего вала;
• область обработки. Лучше всего применять вал от старого строгального. Он обладает требуемыми техническими параметрами;
• устойчивая рама. Во время выполнения работы неизбежно будут появляться вибрации. Они не должны сказаться на расположении заготовки, а также на качестве обработки.

Для решения этих задач необходимо заранее составить правильную схему оборудования. Некоторые технические тонкости можно позаимствовать из чертежей заводских модели. Но в качестве основы лучше всего использовать уже действующие самодельные модели рейсмусовых станков, изготовленные своими руками.
