Электропроводка в доме своими руками: пошаговая схема в частном доме

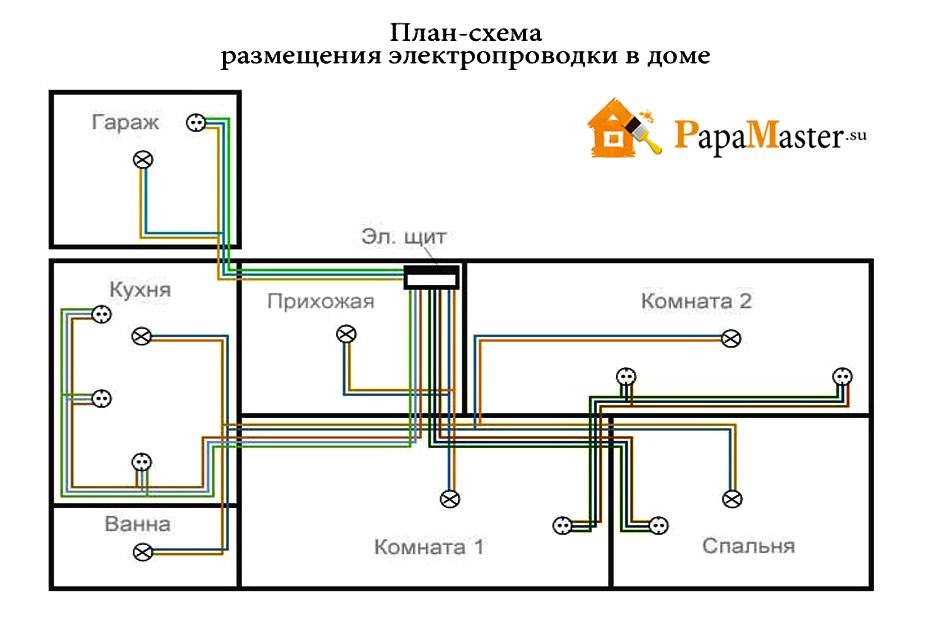

Проект и схема разводки электропроводки

Чтобы выполненная электропроводка в доме своими руками была грамотной, удобной и долго прослужила без вмешательства или переделок, нужно сделать проект и продумать все нюансы. Схема системы начинается с конца – сколько светильников будет в каждой комнате, какое количество розеток нужно разместить на стенах, какая нагрузка будет на каждую из них.

Проект электропроводки может быть схематичным, нарисованным от руки. Главное – понимать, где и сколько электрических элементов должно быть.

Сколько фаз

Существует два вида напряжения, которые могут подаваться к частному дому – двухфазное на 220В при максимальном расходе энергопотребления 10-12 кВт, и трехфазное 380В при максимальном расходе 15 кВт. Второй вариант требуется в редких случаях, когда предполагается подключение мощного оборудования. Тогда требования к монтажу и эксплуатации будут более жесткими, ведь при наличии такого подключения вероятность опасности повышается.

Подключение к трехфазной сети предполагает установку особого щитка, способного провести и распределить такую нагрузку

Способы соединения проводов

Прежде чем приступать ко всем монтажным работам, необходимо понять, как соединять между собой провода. Делать это придется обязательно, соединение выполняется в распределительных коробках. Есть несколько простых способов их соединения:

• метод скрутки – два провода зачищаются на 4-5 см, скручиваются между собой и накрываются пластиковым колпачком, что обеспечивает безопасность и дополнительный зажим;
• соединение пайкой с использованием паяльника и оловянно-свинцового припоя – более надежный метод;
• клеммные колодки дают возможность соединить провода разных металлов – меди и алюминия;
• один из самых быстрых способов соединения – пружинные клеммы – позволяет связать между собой одножильные и многожильные провода разного сечения.

При монтаже электропроводки можно использовать несколько разных видов соединения проводов.

Где установить щиток

Нормативов по установлению щитка в строго определенном месте не существует. Часто его монтируют в подсобных помещениях недалеко от выхода, чтобы можно было удобно выполнять коммутацию. Стоит учесть несколько факторов:

1. Помещение, в котором будет установлен щиток, должно быть сухим и пожаробезопасным. Поэтому, к примеру, в котельной располагать его нельзя. А также там, где находятся газовые баллоны или другие легковоспламеняющиеся предметы.
2. Доступ к щитку нужен постоянно – поэтому кладовая или складское помещение также не лучший вариант.
3. Можно просто повесить щиток на стену, но лучше сделать для него специальную нишу.
4. Для больших помещений или групп зданий – дом, баня, гараж, хозблок – лучше использовать несколько электрических щитков.

Современный щиток представляет собой небольшую компактную коробку, которую можно расположить в любой части дома.

Внутри щитка располагается счетчик и УЗО, от него выходят несколько распределительных коробок

Поэтому при установке важно правильно рассчитать мощности и дальнейшие коммуникации

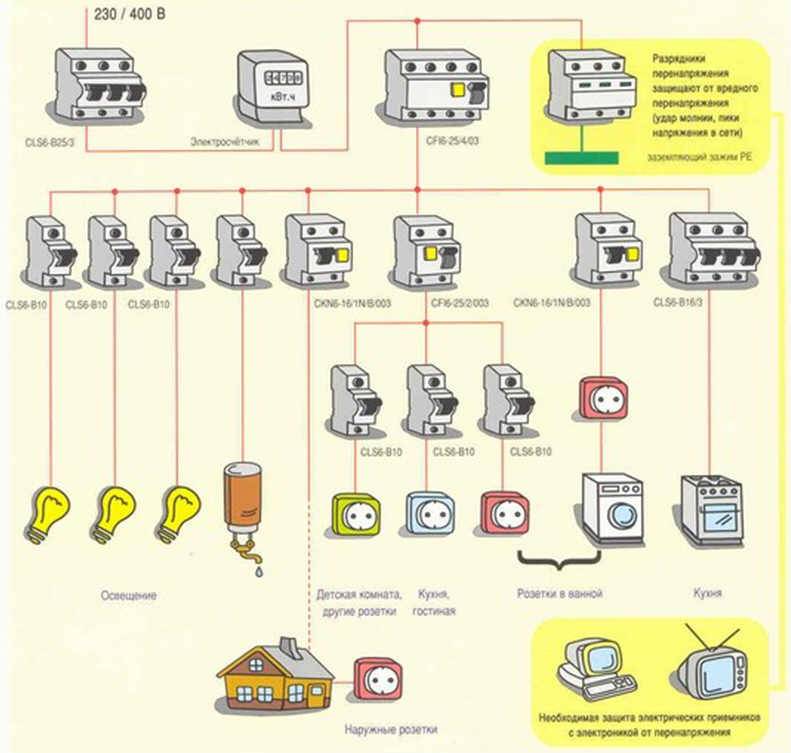

Разбивка потребителей на группы

Потребители – это все электрические элементы, которые будут установлены в доме – лампы, розетки, выключатели и т.д. Их разбивают на группы для распределения нагрузки в системе. Количество элементов в каждой группе зависит от толщины кабеля. Осветительные приборы “сажают” на одну или две ветки в зависимости от конфигурации и размеров дома.

Для каждой группы потребителей должно быть установлено индивидуальное УЗО.

После этого происходит разбивка на группы розеток. Желательно, чтобы на одной ветке было не более 5 розеток. Если конкретная розетка предполагается для мощного прибора – кондиционера или стиральной машины, лучше подвести к ней отдельную линию. Например, на кухню может быть заведено 3-4 группы, поскольку здесь наибольшее количество электроприборов.

Вопрос:
Сколько линий нужно проводить для комнаты?

Ответ:
Для комнат достаточно двух отдельных линий: на розетки одна, на осветительные приборы другая. Если предполагается установка кондиционера, для него лучше вывести отдельную линию.

Разбивка на группы делается в процессе прорисовки схемы электропроводки и дает возможность просчитать, сколько автоматически УЗО будет установлено.

Порядок монтажа электропроводки пошагово

В этой главе будет рассмотрен вопрос о том, как правильно следует прокладывать провода при проведении всего комплекса электромонтажных работ. Как правило, монтаж электропроводки начинается с подготовки имеющихся в доме помещений к ее прокладке.

Монтаж скрытой электропроводки на видео

Подробно о монтаже электропроводки в квартире

Монтаж электропроводки своими руками. Подробная инструкция по замене проводки в панельном доме

Монтаж скрытой проводки в частном доме с использованием современного оборудования.

Как провести скрытую электропроводку. Видеоинструкция

При выборе следует ориентироваться на основные положения ПУЭ, в которых оговариваются возможности применения того или иного варианта. Так, п.7.1.39 этого документа накладывает ограничения в плане применения открытой прокладки кабеля в местах где готовится пища (на кухне, в частности). Для этих целей в этой части помещения должен монтироваться скрытый в толще стен жгут с проводниками.

На всех остальных участках кухонного пространства допускается применять тот же способ прокладки проводки, что и во всех других жилых помещениях. Исключение составляют особые комнаты с повышенной влажностью воздуха (ванны, душевые и им подобные).

Общий порядок монтажа описывается следующей последовательностью действий:

1. Сначала согласно подготовленной монтажной схеме на стенах комнат делается разметка трассы прохождения кабеля или жгута (в зависимости от выбранного способа прокладки).
2. При скрытом способе на размеченных участках проводится штробление канавок, для чего используются либо болгарка, либо специальный инструмент – штроборез.
3. Затем в штробы укладываются отрезки проводного жгута или заранее отмеренного по длине кабеля ВВГ, концы которого на конечных участках разделаны и выведены наружу.
4. При заделывании мест соединения проводов с клеммами электроустановочных изделий традиционно применяются специальные изолирующие средства (изолента, например).
5. После того, как проводники зафиксированы в канавках специальными скобками или алебастром можно переходить к заделке штроб под электропроводку.
6. Для этого используется заранее подготовленная отделочная штукатурка.

Устройство штроб (канавок) для укладки и крепления электропроводки

Для крепления кабеля существует множество различных крепежных изделий, внешний вид которых представлен ниже.

Хомут-стяжка, универсальный крепежный элемент для фиксации проводников

Стяжка предназначена для крепления кабеля на бетонных и кирпичных основаниях

Скоба металлическая для крепления кабеля

Скоба пластиковая для крепления кабеля

Изолятор электрический для крепления ретро проводки

Дюбель стяжка для крепления проводниковой или кабельной продукции

Дюбель-хомут для крепления плоского и круглого кабеля

Самодельный крепеж из стальной ленты

Самодельный крепеж из кусков провода

Клипсы-пластиковые для крепления круглого кабеля или гофрированной трубы

Пластиковый кабель-канал

По завершении работы с проводами (кабелем) можно переходить к монтажу электроустановочных изделий (распределительных коробок, выключателей и розеток)

При их установке важно строго следовать монтажной схеме, в которой четко отражено их взаимное расположение.Перед тем как установить распределительную коробку, например, важно проследить, чтобы она располагалась строго над розеткой и по возможности ближе к осветительному прибору (люстре). Если все делать правильно (согласно монтажной схеме) вопросов о том для чего нужна распределительная коробка, как правило, не возникает

Установка подрозетников и штробление стен на видео

Установка подрозетников в бетонной/кирпичной/газобетонной стене. Обзор коронок.

Штробление стен

Кроме того, в этих комнатах обязательна установка УЗО. По завершении монтажа всех электроустановочных изделий останется только подключить их к ранее выведенным концам жгутов или кабельных разделок.

Сборка схемы электропроводки и соединение проводов на видео

Электромонтаж. Часть 1 – Схемы проводки для “Чайников”

Электромонтаж. Часть 2 – Способы соединения проводников

Электромонтаж. Часть 3 – Сварка проводников

Высверливание подрозетников

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

Это может быть:

средний перфоратор с алмазной коронкой

большой перфоратор с ударной коронкой

штроборез с запилом 60мм в глубину

Какая электропроводка подходит для деревянного дома?

Деревянное жилье — это одна из древнейших традиций мировой архитектуры. Даже сегодня, в условиях богатого выбора различных строительных материалов, многие собственники предпочитают возвести на своём загородном участке строение именно из дерева.

Современное жилье невозможно представить без электропитания. Проведение электропроводки в деревянном доме имеет ряд особенностей, в первую очередь связанных с повышенной опасностью возгораний и требованиями к прокладке кабелей.

Открытая или закрытая?

В деревянных строениях электропроводка делается открытым либо скрытым способом. Первый способ подразумевает внешнее расположение проводки, на стене или на потолке. Это можно сделать следующим образом:

1. Воспользоваться кабель-каналом. Этот метод возможен, если дом имеет достаточно плоские стены, например, покрытые вагонкой. Среди достоинств такого способа прокладки — лёгкий доступ к кабелю, возможность быстрой замены или, в случае надобности, создание новой ветки. Проводка хорошо охлаждается, что снижает возможность перегревов и возгораний. Если вы решите воспользоваться данным методом, помните, что проводка должна заполнять кабель-канал примерно на 60 процентов.

2. В строениях из оцилиндрованного бревна используется способ монтажа проводов на изоляторах. В первую очередь монтируются керамические изоляционные ролики, затем к ним крепится проводка. Такой способ считается устаревшим, однако, пользуется определённой популярностью и по сей день. Некоторые компании специализируются на такой проводке и производят витые пары разных цветов.
3. Монтаж на скобах. Этот метод используют при невозможности проложить проводку в кабель-канале или на изоляторах.

Кроме открытого, существует также скрытый способ монтажа проводки. Им можно воспользоваться, если ещё не была проведена окончательная обшивка помещений. Проводка в этом случае укладывается в металлогофру либо металлические трубы, использование пластика запрещено. Способ достаточно затратный, но электропровода будут надёжно скрыты от посторонних глаз.

Однозначно ответить на вопрос, какой способ монтажа электропроводки подходит для деревянного дома, невозможно. В каждом случае это определяется индивидуально, учитывая уровень мастерства электрика, наличие или отсутствие приспособлений и инструментов для конкретной работы.

Составление схемы

Все работы по монтажу или изменению электропроводки начинаются с создания общей схемы. Грамотно составленный проект позволит выполнить установку проводки в соответствии с требованиями нормативов и ГОСТов

При составлении плана-схемы отдельное внимание обращается на следующие моменты:

1. Все важные электроузлы (распределительные коробки, счётчик, розетки) должны располагаться в легкодоступном месте. В любой момент может потребоваться обслуживание либо ремонт, и электрик должен беспрепятственно попадать к месту работы.

2. Выключатели располагаются таким образом, чтобы их не скрывала мебель. В идеале они размещаются в метре от пола, однако, по действующим нормативам требования к высоте не предъявляются.

3. При планировании розеток следует предусмотреть, чтобы все бытовые электроприборы подключались к сети без удлинителей. По нормативам, электророзетки располагаются на уровне 25–40 сантиметров от уровня пола. Теоретически, на каждые 6 квадратных метров должно быть одно такое устройство, однако на практике это правило часто нарушается. К примеру, на кухне устанавливается и три розетки.
4. Не допускается скруток и лишних изгибов. Все линии на электрической схеме — прямые, горизонтальные либо вертикальные. Разводка может быть нижняя или верхняя. В первом случае кабель проходит в 15 сантиметрах от пола, во втором — на таком же расстоянии от потолка.
5. Все провода соединяются между собой в специальных распределительных коробках.

Варианты проводки в каркасном доме

После проведения работ по подключению промышленной электросети к дому, необходимо определиться с видом оборудуемой проводки. Учитывая тот факт, что электропроводку в каркасном доме можно проложить двумя вариантами:

• скрытый или внутренний;
• наружный или внешний.

Каждый из типов укладки имеет свои положительные и отрицательные стороны.

Вариант открытой проводки — как все сделать правильно

Прокладка наружной электроцепи в жилом доме осуществляется по окончании основных работ постройки здания. Существует несколько вариантов прокладки внешней электроцепи:

• с использование пожаробезопасных гофротруб;
• в каналах из ПВХ;
• с использованием открытого специального кабеля.

Из трех вариантов наиболее экономичным является вариант прокладки специальным открытым электрокабелем. Эстетически правильно проложенные кабеля неплохо впишутся в стиль старины. Недостатком данного варианта может являться соблюдение требования укладки под проводкой асбестовых или металлических пластин. Они должны быть шире на один сантиметр прокладываемого кабеля, это может снизить эстетическое восприятие интерьера комнаты.

Наиболее выгодными для восприятия и удобства установки являются каналы ПВХ. Современные каналы ПВХ широко представлены на рынке товаров. Они надежно закрываются и обеспечивают надежную электро- и термозащиту. Современное производство обеспечивает покупателя каналами ПВХ разных цветовых гамм и объема. Это позволяет выбрать необходимый канал по вкусу, дизайну, потребности по закладке проводов. Они просто приклеиваются к стенам или легко крепятся саморезами. Недостатком этого варианта является их чувствительность к усадкам дома и зависимость от кривизны стен.

Вариант скрытой проводки – как все сделать правильно

При всех эстетических преимуществах скрытая электропроводка в каркасном доме являет собой угрозу создания пожара в доме. Проблема прокладки такой проводки в каркасном доме заключается в несовершенстве технической документации ведомств.

Правила ПУЭ трактуют каркасный дом как деревянное строение. Поэтому при прокладке энергосети дома все кабеля должны быть заложены в тонкостенные трубы, которые должны быть окрашены и заземлены. Строительные документы разрешают для установки скрытой проводки в подобных домах использовать короба, металлорукава или трубу гофру. При условии их изоляции несгораемым материалом по всей длине электроцепи.

При оборудовании электроцепи необходимо учитывать тот факт, что ее придется обустраивать на этапе создания стен дома. Электропровода NYM или ВВГ-НГ соответствуют требованиям строительных норм без применения, каких либо мер защиты. Поскольку они заключены в защитную оболочку, не допускающую горение.

Применяя данный вид прокладки электрокабелей необходимо руководствоваться разумным использованием и применением элементов электрической цепи.

Какую проводку выбрать: скрытую или наружную

Для того чтобы определиться какая проводка в каркасном доме должна быть проложена, необходимо взвесить положительные и отрицательные стороны обеих типов.

Положительные стороны скрытой укладки кабеля:

• не портит внешний вид интерьера дома;
• защищена от случайного внешнего воздействия;
• не требует доработки и переустройства.

Отрицательные стороны скрытой электропроводки:

• финансовые потери от ее обустройства значительно выше от финансовых затрат по обустройству внешней электросети;
• затрудняется обустройство новых электроточек при возникновении новых жизненных обстоятельств или желаний;
• невозможно внешним осмотром определить состояние заложенного электрического кабеля;
• вероятность нанести увечье скрытым электропроводам при осуществлении каких-либо сверлильных работ на стенах помещений.

Положительные стороны внешней прокладки проводов:

• осуществление доступной проверки состояния электрокабеля;
• простота ремонта или замены вышедших из строя деталей электроцепи;
• доступность монтажа новых ветвей электросети с дополнительными элементами.

Отрицательные стороны внешней прокладки проводов:

• существующая сложность вписать элементы электроцепи и саму проводку в эстетический дизайн помещений;
• осуществление особых требований по прокладке электропроводов.

Проверка и ввод в эксплуатацию

Для проверки смонтированной системы электропроводки нужно пригласить в дом специалиста из энергонадзора, чтобы ввести ее в эксплуатацию. С помощью тестера необходимо “прозвонить” все жилы, целостность проводников, проконтролировать правильность изоляции. Кроме того, представитель энергонадзора проверит заземление и ноль.

По окончании всех работ нужно проверить систему электропроводки и убедиться в ее исправном функционировании.

Окончание всех работ и запуск системы подтверждается соответствующим документом – протоколом, который составляет представитель энергонадзора. Заключается договор на предоставление услуг, и дальнейшее пользование электричеством оплачивается согласно действующим тарифам.

Наружная прокладка электропроводки

Как уже было отмечено выше, каждый способ монтажа электропроводки в каркасном доме имеет свои достоинства и недостатки. Внешняя прокладка кабеля не является исключением.

Основным её достоинством является относительная дешевизна и лёгкость. Данная технология прокладки несколько больше подходит для устройства электросети своими руками, поскольку не предполагает никаких работ внутри каркаса стен.

Провод при ней всегда доступен для ремонта или замены. Можно всегда дополнить схему домовой электросети новыми элементами или переместить розетки с включателями в другое место. При открытом проведении кабеля всегда можно выбрать, каким именном образом он будет защищён — с помощью труб или рукавов. Это позволит соотнести работы с бюджетом и остановиться на наиболее выгодном варианте.

Главными же недостатками такого способа является его большая подверженность неблагоприятным механическим воздействиям и сложность со вписыванием в интерьер. Часто именно из-за последней проблемы, владельцы домов отказываются от наружной проводки.

Выполнить монтаж открытым способом в каркасном доме можно одним из трёх вариантов:

• Креплением со скобами;
• Внутри труб;
• Внутри кабель-каналов.

Вариант со скобами предполагает, что хорошо изолированный кабель остаётся полностью открытым. Его кладут по стене так, чтобы каждые полметра-метр находились удерживающие скобы, которые вбивают в перегородки. Под провод, между ним и стеной, укладывают подложку из негорючего материала. Она должна выступать на сантиметр с каждой стороны проводки.

Также подходит вариант, когда кабель удерживают не скобы, а фарафоровые изоляторы. Он особенно хорош в домах с интерьером в ретро-стиле. Обычно его применяют с витым проводом.

Крепление внутри металлических электротехнических труб обойдётся дороже, чем предыдущий вариант, хотя считается более безопасным. Трубы хорошо защищают провод от соприкасания с горючей поверхностью стен. В то же время, у них есть не достаток — они довольно громоздкие и склонны собирать пыль.

В современных каркасных домах всё чаще отдают предпочтения кабель-каналам, поскольку они компактны и могут вписаться в большинство интерьерных решений. Их делают из специального огнеупорного пластика.

Они могут быть самых разных цветов и дизайнерских решений, при том, что их общий принцип один — это узкие короба, которые крепят с помощью клея к стенам в местах, где будут уложены провода.

Количество групп по комнатам

Куда и сколько нужно проводить кабельных трасс? Что касается жилых помещений (зал, спальня), то в них раньше протягивалось всего две линии.

На сегодняшний день практически нормой стало три:

розетки

освещение

плюс кондиционер или другая мощная техника

Если ваш ребенок занят просмотром мультиков, то остальные розетки в детской выключаются в распредщитке. При этом вы будете абсолютно спокойны, что любопытное дитё никуда не залезет.

Получается, что минимально в жилое помещение заводятся два кабеля:

освещение

розетки

В среднем три:

освещение

розетки

кондиционер

На детскую – четыре.

Что касается кухни, то здесь немного другая ситуация. Электропотребление на кухне самое большое во всей квартире.

Среди мощных и ответственных приборов, на которые идет отдельный кабель, особо выделяются:

стиральная машинка

бойлер

сушильная машина

посудомойка

СВЧ печь

варочная панель

холодильник

духовка

Также заводятся отдельные линии со щитка на каждый блок розеток над рабочей поверхностью. То есть, если на рабочей поверхности у вас 2-3 блока подрозетников, то на каждый из этих блоков должна идти отдельная группа.

Для чего это делается? На данный момент кухонные электроприборы весьма энергоемки и для того, чтобы при одновременном использовании хлебопечки с чайником и тостером не вышибало автомат и не грелись контакты, изначально и закладывается столько отдельных линий.

Благодаря этому, вы спокойно сможете использовать все нужные эл.приборы и не бояться, что где-то что-то сгорит или поплавится. Особенно это актуально в праздничные дни, когда готовка на кухне идет полным ходом.

Получается, что на кухню минимально нужно завести хотя бы 10 кабельных линий.

Сечение кабеля нужно выбирать исходя из следующих рекомендаций:

для маломощных приборов и освещения – медный кабель сечением 3*1,5мм2

для розеток и кондиционирования – 3*2,5мм2

духовка – 3*4мм2

эл.плита, варочная панель, проточный водонагреватель – 3*6мм2

Марка кабеля ВВГнГ-Ls или NYM.

Если просуммировать все вышеизложенные трассы, то получится что на двух, трехкомнатную квартиру в среднем заводится около 30 силовых линий.

Таковы реалии сегодняшнего дня.

Что касается слаботочки, то в каждую точку доступа, где будет интернет или телевизор, заводятся две витые пары кабеля UTP или FTP.

Плюс не забывайте про экранированный телевизионный кабель.

Его также можно завести как напрямую, так и предусмотреть отдельную телевизионную розетку. Благодаря ей, видеотехника у вас не будет привязана к какому-то одному месту.

Как производится соединение проводов

Какие существуют варианты соединений?

• Первый вариант — скрутка. Этот вариант не подходит
  согласно правил устройства электроустановок (ПУЭ)
• Вариант 2 — соединение пайкой — больше подходит для небольших проводов,
  поскольку делает полученные соединения не разборными.
• Вариант 3 — болтовое соединение — такое соединение наилучшим образом подходит
  для мест крепления люстр и лампочек.
• Вариант 4 — пружинными клемами.
• Вариант 5 — неразборные соединения опрессовкой

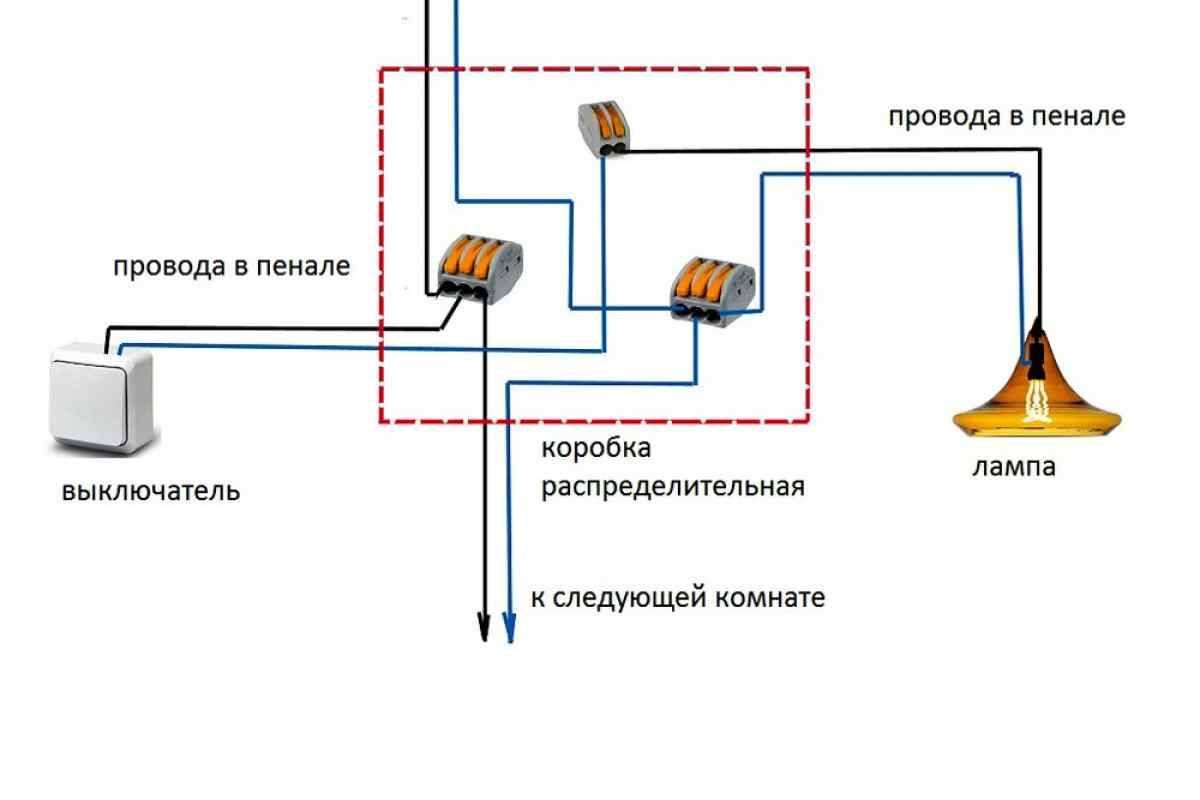

Коммуникационные коробки

Ко всем местам соединения небходимо иметь доступ. Делается это
в распределительных коробках, которые специально высверливаются под потолком. Коробка
должна иметь доступ, чтобы в случае необходимости можно было бы поправить.

Как делать коммуникационные коробки?

Отверстия под коммуникационные коробки делают при помощи специальных
насадок на дрель.

В полученное отверстие вставляют пластиковый стакан, к которому
будет крепиться или розетка или выключатель

В каждую такую коробку можно спрятать не больше 6 проводов

В данном случае провода скручиваются и потом навинчиваются на
колпачки.

Вариант пропайки проводов

Еще один вариант соединения проводов в строящемся доме — скрутка
и пропайка

В строящемся доме пропайка не рекомендуется, поскольку необходима
некоторая доля прозрачности соединения. Однако в малоточных соединениях, она очень
хорошо подходит.

То есть всегда остается риск того, что соединение не верно было
собрано и нужно будет раскручивать или обрезать соединения.

Поэтому при монтаже своего каркасного дома я не использовал скрутку
и спайку.

Спайка малоточных проводов

В данном случае, показано соединение двух телефонных проводов.
В результате многочисленных экспериментов, я пришел к вот такому оригинальному соединению.

Провод из телефонного колодца очень короткий и не дотягивается
до внутреннего помещения, поэтому приходится делать соединение в агрессивной внешней
среде.

Дело в том, что на соединение постоянно капает вода с крыши.
Стояла задача было оградить соединение от воды, а с другой стороны, сделать соединение
прозрачным. Что я и добился этой пластиковой бутылкой. Вода больше не попадает на
соединение, а конденсат тоже не причиняет вреда соединению.

Я знаю, что этот тип соединения будет поднят на смех многими
электриками, но соединение работает уже целый год.

Внимание!

Болтовое соединение для соединения проводов

Болтовое соединение обычно используется в оконечных устройствах.
и в клемных колодках. Они позволяют зажимать несколько проводов. Например, в электрощитке
и в розетке.

Пружинные соединения фирмы Ваго

Во время монтажа дома я исользовал пружинные клемы, например,
клемниками фирмы Wago — они создают довольно изящные соединения.

Клемники Ваго позволяют соединять провода различных типов и диаметров,
а специальная паста не позволяет окисляться соединению.

Такое устройство является новинкой для многих из нас.

Устройства считаются неразборными, однако провода можно вытащить
из клемника выкручиванием

Внимание!

Составление схемы электропроводки

Оговоримся сразу: речь идет об однофазной сети с напряжением 220 вольт, которая уже подведена к частному дому площадью 100—150 м² или квартире. Проектированием и монтажом трехфазных электросетей на 380 В для больших загородных коттеджей занимаются специализированные организации. В этом случае самостоятельно браться за разводку электрики не имеет смысла, поскольку без проекта электроснабжения и согласованной исполнительной документации управляющая компания не позволит осуществить подключение к своим коммуникациям.

Итак, изображенная выше типовая схема электропроводки для жилого здания включает в себя такие элементы (начиная от ввода кабеля):

• вводной автоматический выключатель номиналом 25 ампер;
• электрический счетчик (желательно – многотарифный);
• устройство защитного отключения — УЗО, рассчитанное на ток срабатывания 300 мА;
• дифференциальный автомат на 20 А, срабатывающий при токе утечки 30 мА, — для защиты розеточной сети;
• автоматические выключатели номиналом 10 А на освещение (количество зависит от числа линий к светильникам);
• электромонтажный шкаф, снабженный нулевой и заземляющей шиной, а также DIN-рейками для крепления автоматов и УЗО:
• кабельные линии с распределительными коробками, ведущие к розеткам для подключения бытовой техники и осветительным приборам.

Функциональное назначение перечисленных элементов следующее. Автоматические выключатели защищают ветви или систему в целом от короткого замыкания, УЗО предохраняет вас от поражения током, а дифференциальный автомат совмещает 2 эти функции. Последний должен устанавливаться на каждую силовую линию. Чтобы уберечь домашние электроприборы от перепадов напряжения, можете дополнить схему защитным реле, устанавливаемым после главного УЗО, как об этом рассказывает мастер на видео:

Чтобы сделать полную схему электрификации, нужно от руки начертить план дома и разместить на нем осветительные приборы с розетками. Укажите местонахождение электрощита и раскиньте от него проводку вдоль стен, отмечая каждую пару (фаза и ноль) одной линией, как это делают электрики (называется – однолинейная схема). Пример такого эскиза изображен на картинке.

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100 квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.

Правила и полезные советы

Всё, что касается электромонтажных работ, регламентируется сводом Правил устройства электроустановок (ПУЭ). Тем, кто серьёзно занимается монтажом электропроводки, полезно познакомиться на досуге с этой книгой. Здесь мы приведём самые основные и важные моменты, которые обязательно следует учесть перед тем, как сделать проводку в доме своими руками:

1. Все распределительные коробки, розетки и выключатели должны находиться в лёгкой доступности (не заклеены обоями, не спрятаны под гипсокартонные листы, не заставлены громоздкой мебелью, которую нельзя сдвинуть).
2. Заземляющая жила должна крепиться к бытовым приборам при помощи болтового соединения.
3. Выключатели монтируют на высоте 60-150 см от уровня пола, провода к ним подводят сверху вниз.
4. Все соединения проводов следует выполнять в распределительных коробках. Соединительные узлы необходимо надёжно изолировать, запрещено соединять медные проводники с алюминиевыми.
5. Розетки монтируют на высоте 50-80 см от уровня пола. Расстояние между розетками и газовыми плитами, трубами, радиаторами отопления не должно быть менее 50 см.
6. Провода электрической проводки не должны касаться металлических строительных конструкций здания (особенно это касается скрытой проводки, обязательно учитывайте этот пункт, когда будете прокладывать провода в штробах).
7. Количество розеток на одно помещение учитывают из расчёта 1 коммутационный аппарат на 6 м2 площади. Исключение составляет кухня, на ней можно монтировать столько розеток, сколько нужно для подключения всех бытовых приборов.
8. Горизонтальная прокладка проводов производится не ближе чем 15 см к потолку и полу. Вертикально провода располагают на расстоянии 10 см от дверных и оконных проёмов. К газовым трубам нельзя приближать провода электрической сети ближе, чем на 40 см.

Надеемся, что весь этот разговор мы вели не зря. Монтаж внешнего и внутреннего электроснабжения своего жилища вы обязательно начнёте с составления схемы. Подумайте всей семьёй, где и какую технику вы хотите расположить, нанесите всё на бумагу, нарисуйте все коммутационные аппараты и пути прокладки проводов. Так вам будет гораздо легче посчитать количество необходимых материалов. Потом останется лишь перенести вашу схему с бумаги на реальные стены и заняться монтажными работами.
