Часто люди, которые собрались соорудить дымогенератор, задаются вопросом «как сделать компрессор». На деле, все оказывается просто — как компрессор дымогенератора может работать обычный кулер от компьютера. Он приклеивается изнутри к обрезку пластиковой бутылки, а на горлышко бутылки надевается шланг, который идёт к дымогенератору. Такое устройство вполне может работать, правда, выглядит непрезентабельно.

Можно также использовать компрессор для аквариума, многие так и делают. Можно обойтись и совсем без компрессора, и дымогенератор тоже будет работать, но, правда, не столь эффективно. Воздух в дымогенератор будет поступать «самотёком», и природной тяги будет недостаточно. Впоследствии это приведет к тому, что копчение затянется на гораздо более долгий срок, а результат окажется не таким, какой ожидался. Именно поэтому лучше потратить немного времени и средств, но установить в дымогенератор самый простой компрессор.

Дымогенератор из огнетушителя своими руками: простой и надежный вариант

Такая конструкция является, пожалуй, наиболее простой. Для ее сборки нужен старый огнетушитель. Корпус этого устройства обязательно должен быть металлическим

Важно запомнить, что огнетушитель не должен иметь ржавые стенки. В случае если в приборе еще осталось содержимое, необходимо опустошить его и тщательно промыть перед началом работы

Из старого огнетушителя можно сделать дымогенератор для холодного копчения. Видео на эту тематику можно найти, воспользовавшись поисковой строкой вашего браузера. Правильная и четкая последовательность действий позволит выполнить качественную трансформацию огнетушителя в дымогенератор.

Для того чтобы изготовить дымогенератор, берется огнетушитель диаметром около 100 мм и длиной в 500 мм

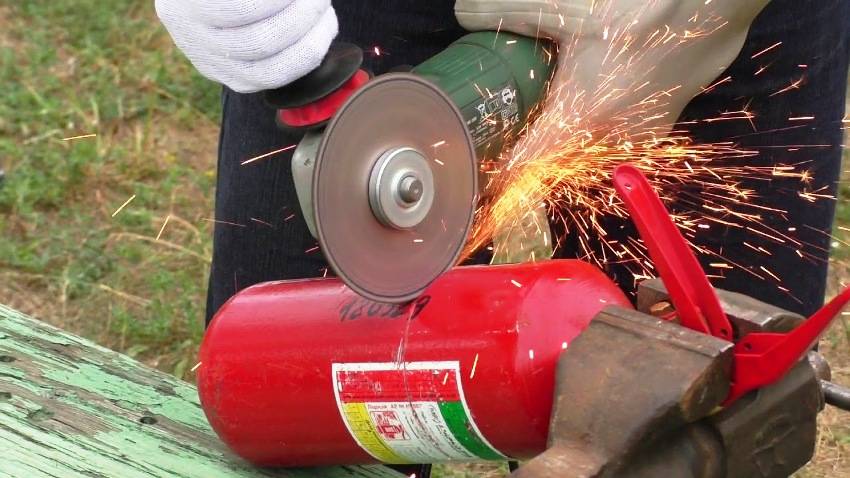

Вначале потребуется разрезать огнетушитель. Надрез производится в верхней части (на 5 см ниже горловины). В результате получается простая крышка, которая не нуждается в дополнительном видоизменении. Далее необходимо выполнить два отверстия в нижней части огнетушителя. Желательно, чтобы они располагались ниже среза, сделанного в верхней части, на 5-6 см. Оптимальный диаметр в этом случае должен составлять 2,5 мм.

После организации отверстий можно приступить к следующему этапу – привариванию к ним трубок. Длина изделий не должна превышать 7-8 см. Одна трубка будет служить дымоходом, а вторая необходима для подачи воздуха. Данная конструкция учитывает верхнее расположение эжектора, а отверстие для подсоса воздуха будет находиться в нижней части устройства.

Дымогенератор, изготовленный из старого огнетушителя, способен бесперебойно функционировать около 7 часов. Таким образом производится сборка простейшего устройства для нагнетания дыма.

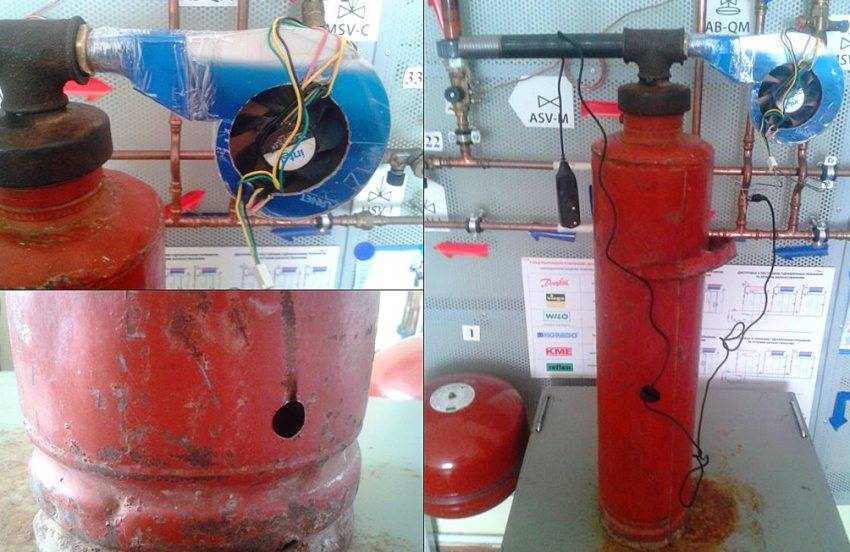

Из огнетушителя дым в камеру для копчения попадает через дюймовую трубу длиной 150‑250 мм, вкрученную в тройник

Дымогенератор позволяет значительно упростить процесс копчения. Для самостоятельной сборки этого прибора необходимо составить предварительный чертеж. В нем обязательно указываются размеры отдельных составляющих. Изготовление данного прибора производится в соответствии с инструкцией. Если вы не уверены в собственных силах, то тогда лучшим выходом будет приобретение готового дымогенератора.

Правильный подход к конструкции дымогенератора для коптильни

Посмотрите товары для изобретателей. Ссылка на магазин.

Что касается технологии копчения. Все ролики, снятые на канале, сделаны, отталкиваясь документа “Производство продуктов из свинины, говядины, баранины и других видов мяса”.

Ответ. Любой человек, который попробовал свежую копченую рыбку, приготовленную на костре или в какой-нибудь коптильне, “знает” о копчении всё. По крайней мере в 100 раз больше, чем технологи, которые пишут технологические карты и регламенты копчения. Такой комментатор, если он закоптил что-нибудь сам, а тем более не один раз, тут же становится непререкаемым авторитетом в области всего, что касается копчения. Да и во всех областях сразу.

Автор же такими глубокими познаниями похвастаться не может. Поэтому вынужден постоянно учиться, обращаясь к специальной литературе и профессиональным технологом.

Электроника для самоделок вкитайском магазине.

Дымогенератор с внешним охлаждением

Для изготовления данной модели необходимо иметь навыки работы со сваркой.

Данная установка похожа на предыдущий генератор, но он более долговечен. Так как используется более прочный материал корпуса. Он выполнен из стальной трубы с толщиной стенок в 3 миллиметра. В трубе делаем отверстие для патрубка. Вставляем его в корпус и привариваем. Также к трубе снизу приварена заглушка с отверстиями, она служит в качестве колосниковой решетки.

В корпусе чуть выше колосника просверлена пара отверстий для розжига. Внешняя труба крепится к корпусу также, как в предыдущей модели генератора. Снизу на крышке будет установлена емкость для сбора конденсата. А тройник с эжектором крепим сверху. В качестве переходника эжектора можно использовать штуцер от садового шланга. В штуцер вставляется трубка, к ней будет подключаться компрессор. В качестве крышки аппарата используется дубовая пробка. Монтаж составных частей окончен. Зачищаем самоделку перед покраской. Красим специальной термостойкой краской. Аппарат для холодного копчения готов.

Дымогенератор своими руками

Коптильную камеру можно сделать из металлической бочки с приделанной дверцей, старого холодильника. Дымогенератор для холодного копчения остается лишь подключить к ней. Для работы устройства нужны дрова. При этом хвойные породы следует исключить, так как смола сделает горьким вкус блюда. Лучший вариант — древесина фруктовых деревьев, но и другой материал тоже годится. Если щепа мелкая, внутри лучше установить перфорированную трубку или пружину. Она должна позволить дыму без препятствий перемещаться к выходному патрубку. Крупная щепа не требует подобного дополнительного элемента.

Дымогенератор для копчения может работать с различной температурой. Условия регулируются размером промежуточного патрубка, если его увеличивать или уменьшать. При температуре до 40 градусов процесс считается холодным. Это значение превышают для горячего копчения.

Имея в виду средние размеры дымогенератора, для которых указаны параметры других деталей, подбираем комплектующие, делая сборку. Вентилятор желателен, но не обязателен. Однако, он значительно повышает эффективность тяги.

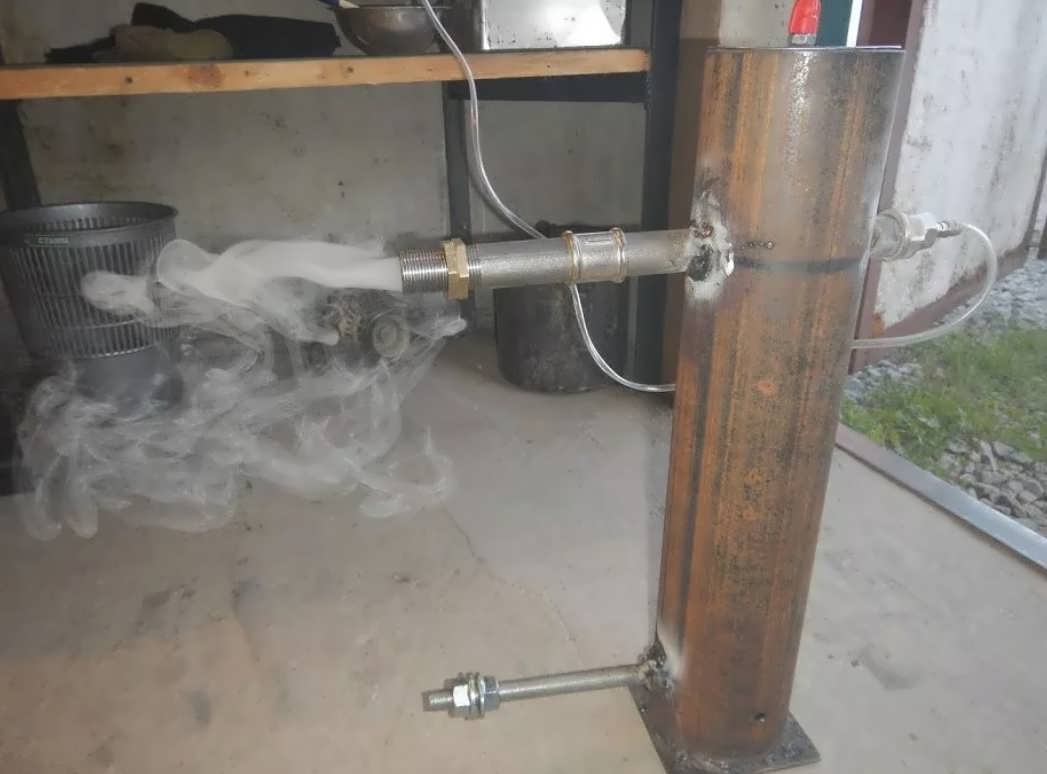

Как сделать дымогенератор?

Этапы следующие.

Создавая дымогенератор для копчения самостоятельно, своими руками, первым этапом отрезаем кусок трубы длиной до 0,8 м.
Соответственно этим размерам делается металлическое дно с боковыми бортами. А также крышка.
Немного выше борта в корпусе сверлятся отверстия (диаметр до 0,8 см) для доступа кислорода, розжига.
Коптильня должна быть устойчивой, уместно приварить к основанию площадку или ножки.
Если дно съемное, дверцы в боковой стенке топки не требуются. Иначе их надо сделать с прорезями для воздуха.
Верхняя крышка, которая заходит на трубу, должна быть глухая, с ручкой для открывания.
Дымоход приваривается в корпусе, верхней части, на расстоянии до 8 см.
Перпендикулярно стенке приваривается штуцер с выступанием до 8 см. Предварительно его внешний конец снабжается резьбой для фитинга (тройника).
От тройника пойдут две трубки: вниз и к коптильне.
К штуцеру, направленному вниз прикрепляют трубку компрессора, а к боковому — патрубок, идущий к шкафу для копчения.
Дымогенератора для холодного копчения своими руками оснащается вентилятором, улучшающим тягу. Образуется непрерывный ток воздуха небольшой мощности, идущий к коптильной емкости.

Теперь должно быть понятно, как сделать дымогенератор для холодного копчения. Из такого устройства выходит едва теплый дым, оно несколько отличается от высокотемпературного варианта. Создавая дымогенератор для холодного (и горячего) копчения своими руками, чертежи находят в интернет. Схема наглядно показывает все описанные этапы монтажа. Самодельный дымогенератор для горячего копчения (от 55 до 110 градусов) реализует работу при штуцере, прямым образом присоединенном к коптильной камере.

Устройство дымогенератора для холодного копчения, который можно сделать своими руками

На рисунке отмечена камера (1), в которой на подвесах размещают продукты для последующей обработки.
Древесные опилки (3) засыпают в подходящую по размеру топку, изготовленную из достаточно прочного жаропрочного материала.
Регулировка тяги здесь организована с применением поддувала (7).
Компрессор (6) подаёт свежий воздух через гибкий шланг (5) и патрубок (4).
Ёмкость закрыта сверху крышкой.
Поэтому дым направляется по соединительной трубке (2) в коптильную камеру.

Эжектор

Специалистырекомендуют применять первый вариант. При верхнем размещении эжектора можно пользоваться следующими преимуществами:

увеличивается объём области сгорания. Уменьшается вероятность затухания твёрдого топлива;
в таком варианте проще обеспечить медленное тление. Следовательно, реже придётся пополнять запас дров;
верхнее расположение эжектора с принудительной подачей воздуха создаёт достаточную тягу. Пригодится дополнительная фильтрация дыма слоем засыпки;
нижнее – способствует попаданию крупных частиц в дымоход, заставляет увеличивать его длину для снижения рабочей температуры в коптильной камере;
близость к нагретой области уменьшает срок службы патрубка, увеличивает риски повреждения сварных соединений.

Компрессор для дымогенератора коптильни

Такое подключение компрессора минимизирует тепловое воздействие на эжектор, что продлевает срок службы узла. Одновременно обеспечивается достаточная скорость воздушного потока для подачи дыма в зону обработки продуктов питания.

Коптильная камера

На рисунке приведён пример фабричной камеры для копчения. Несложно догадаться, что подобные функции вполне способен выполнить старый холодильник. При поддержании оптимального температурного режима компоненты его конструкции не будут повреждены.

Модернизация

Описанная выше конструкция полностью работоспособна. Но она имеет много недостатков, не очень удобна. По результатам ее использования сделаны доработки и усовершенствования.

Регулируемая тяга

Один из главных недостатков описанной конструкции — плохая регулировка интенсивности горения. Ее можно немного изменить, регулируя производительность компрессора. В конструкцию можно добавить регулируемое поддувало. Его можно сделать по принципу шибера:

В нижней части корпуса (выше места крепления стеки) приварить кусок круглой трубы длиной 10-15 см.
Просверлить два отверстия, которые располагаются строго одно напротив другого.
Взять пруток, которых проходит в эти отверстия. Его длина на 20 см больше диаметра трубы.

Из листа металла (2-3 мм толщины) вырезать круг. Его диаметр чуть меньше внутреннего диаметра трубы.
Из прутка сделать «ручку» (согнуть ее).
Вставить в отверстия ручку, приварить вырезанный круг.

Зольник

Еще один недостаток — через сетку просыпается зола. Можно ставить дымогенератор на металлическую пластину, но можно сделать зольник. Кстати, шибер можно сделать в зольнике. Это будет правильнее, так как подсос воздуха можно будет почти перекрыть, чего с шибером в корпусе не добьешься — воздух поступает через сетку.

Зольник делают из отрезка трубы чуть большего сечения, чем труба на корпусе. Если такой нет, придется сварить. К куску трубы приваривается дно, к корпусу — по периметру — тонкая полоса металла. Корпус вставляется в зольник (ножки привариваются также к нему).

Сбор конденсата

При работе дымогенератора для холодного копчения происходит выделение конденсата. Это осложняет жизнь, особенно если на улице температура невысокая. Решить проблему можно сделав сборник для конденсата. Для этого:

выходную трубку дымогенератора опускаем вниз,
в нижней точке устанавливаем емкость для конденсата, приварив к ней две трубы — одну напротив другой;
с противоположной стороны труба снова поднимается вверх и входит в коптильный шкаф.

При таком устройстве значительная часть конденсата оказывается в емкости. Проблема стоит не так остро.

Как сделать дымогенератор для копчения самому

Дымогенератор можно изготовить самому. Для этого используются кусок металлической сетки. Возможно это будет и проще и дешевле. Дымогенератор такого типа работает не на щепе, а на мелких опилках. Размеры его абсолютно неважны. Лабиринт сделан только для экономии пространства и габаритов. Вовсе нет нужды особо старательно его повторять. Всё что нужно, это канал, который стоит на некотором расстоянии от основания для равномерного притока воздуха. Мастер использует в качестве дымовой камеры гриль veber. Просто потому, что он у него есть. Либо делает двухкамерную коптильню из картонных коробок.

Всегда появляется знатоки, которые расскажут про ужасный вред картона, однако не забывайте, что речь идет о холодном копчении.

Автора видео неоднократно спрашивали, можно ли использовать дымогенератор на балконе для коптильни? Лучше один раз увидеть, чем сто раз услышать. Поэтому смотрите и принимайте решение сами.

Собираем дымогенератор своими руками для холодного копчения: видео процесса

Когда вы подготовили чертежи дымогенератора для холодного копчения приступаем к сборке деталей. Вот основные элементы и последовательность сборки оборудования:Компактный дымогенератор

Вначале отрезаем кусок трубы для корпуса (0,5 – 0,8 м).
Под внешний диаметр данного отрезка делаем верхнюю и нижнюю крышки. При этом днище должно быть с бортиками по бокам, чтобы пепел не вылетал.
С боков основы, немного выше бортиков, просверлите несколько отверстий, которые будут служить для розжига и поступления кислорода (диаметр 0,6 – 0,8 см)

Вариант трубы с отверстием

Чтобы было удобно использовать дымогенератор, приварите ножки, которые в высоту должны быть около 15 – 20 см.

Обратите внимание! Если вы используете съемное днище, то боковые дверки в топке не потребуются. Для глухого – изготовьте дверцу и посадите ее на несколько петель, при этом необходимо сделать прорези для поступления воздуха как у обычных печей

Верхняя крышка должна плотно находить на трубу, а также дополнительно необходимо изготовить куску для возможности открытия агрегата.
Теперь ввариваем дымоотвод сверху основы, отступая 50 – 80 мм от среза.
Ввариваете штуцер перпендикулярно к стене, необходимо сохранить выступ длиной 60 – 80 мм. Перед сваркой концы детали следует оснастить резьбой для тройника.
После сварочных работ присоединяете тройник, а к нему 2 трубы – одну вниз, вторую к коптильне.

Сборка тройника

Устанавливаете вентилятор (прекрасно подойдет компрессор для аквариума). Он должен обеспечивать непрерывный поток воздуха и не быть мощным.

Вот и все, ваш агрегат готов.

В чем отличие холодного и горячего копчения

И холодное и горячее копчение осуществляется за счет воздействия на продукты дыма. Отличие в его температуре:

Следовательно, во втором случае происходит еще и термическая обработка, которая позволяет уничтожить вредные вещества в мясе или рыбе. Но вместе с этим уходит и часть полезных витаминов, микро- и макроэлементов.

Разница в температуре дыма влияет и на длительность приготовления копченостей. Так, горячее копчение длится от 2 до 4 часов, в то время как холодное – около 3 суток, в зависимости от исходного сырья. Эта особенность влияет на сроки хранения.

Продукты, приготовленные холодным методом, хранятся дольше.

Компрессоры для дымогенератора коптильни холодного копчения

Даже фабричные наборы коптильных установок комплектуют специализированными аквариумными помпами Такое решение объясняется не только разумной стоимостью изделий, которые выпускаются крупными сериями. Техника этой категории рассчитана на долгосрочное применение без тщательного надзора. Для бытовых масштабов при работе с технологией холодного копчения достаточно будет подобрать модель с производительностью от 4 до 12 л/мин. Если отсутствует электрическая регулировка производительности, установить нужный уровень можно с помощью типового дросселя. Также допустимо пережать гибкую трубку нужным образом и зафиксировать приемлемое положение.

Для экономии средств достаточно часто применяют подобные конструкции

Такой компрессор для дымогенератора своими руками сделать несложно. Надо взять работоспособный компьютерный вентилятор, закрепить его в отверстии снизу пластиковой бутылки подходящей ёмкости. В крышке делают отверстие. Для подсоединения гибкого шланга приклеивают к ней пластиковый патрубок. Регулируют обороты переменным резистором в цепи питания. Электродвигатели малой мощности можно подключать к батарейкам (аккумуляторам).

Увеличить производительность и уменьшить продолжительность включения привода можно с помощью ресивера

Подбирают подходящую по объёму ёмкость. Работу нагнетателя настраивают по уровням давления с применением специального реле. Для контроля устанавливают манометры. Чтобы сливать накопленный конденсат, врезают кран в нижней части. Аварийный клапан предотвратит чрезмерное повышение давления.

Примитивный вентилятор для дымогенератора функционирует постоянно, а эта установка включается по мере необходимости. Для производительности 4−5 л/мин можно выбрать накопительную ёмкость объёмом 8−12 л. Этого хватит на 8−12 мин автономной работы.

Модернизация

Регулируемая тяга

В нижней части корпуса (выше места крепления стеки) приварить кусок круглой трубы длиной 10-15 см.
Просверлить два отверстия, которые располагаются строго одно напротив другого.
Взять пруток, которых проходит в эти отверстия. Его длина на 20 см больше диаметра трубы.
Шибер выглядит так
Из листа металла (2-3 мм толщины) вырезать круг. Его диаметр чуть меньше внутреннего диаметра трубы.
Из прутка сделать «ручку» (согнуть ее).
Вставить в отверстия ручку, приварить вырезанный круг.

Все, регулируемая заслонка готова. Поворачиваете ее, регулируете интенсивность поступления воздуха, регулируя интенсивность горения.

Зольник

Зольник — небольшая емкость по размерам чуть больше корпуса

Сбор конденсата

выходную трубку дымогенератора опускаем вниз,
в нижней точке устанавливаем емкость для конденсата, приварив к ней две трубы — одну напротив другой;
с противоположной стороны труба снова поднимается вверх и входит в коптильный шкаф.
Для сбора конденсата усложняю трассу подачи дыма

При таком устройстве значительная часть конденсата оказывается в емкости. Проблема стоит не так остро.

Дымогенератор из электроплиты

Для периодического копчения небольшого количества рыбы или мяса можно изготовить простой дымогенератор с использованием электрической плитки.

Понадобятся следующие составляющие:

электрическая плитка;
старая кастрюля;
труба или бывшая в употреблении бочка,
сетка из проволоки;
два прута арматуры;
лист железа, фанеры;
опилки, щепки.

Коптильня должна располагаться на свежем воздухе, максимально далеко от жилых помещений. Для работы нужно электричество, возможно придется воспользоваться удлинителем. Иначе вещи в доме пропахнут дымом.

Пошаговая инструкция:

Подготовить бочку. Тщательно очистить ее от остатков содержимого. Затем, отмерив примерно одну треть высоты от верха бочки, пропустить через ее стенки несколько арматурных прутов. На арматуру закрепить сетку, к ней подвесить необходимые продукты. Бочка готова к использованию.
Устойчиво установить плитку на негорючую поверхность и подключить ее к розетке.
Положить в кастрюлю древесное топливо.
Кастрюлю поставить на включенную в розетку плитку.
При помощи ручки регулятора температуры отрегулировать мощность ее нагрева.
Поставить бочку на плитку.
Прикрыть сверху конструкцию железом или фанерой.

Одна загрузка позволит работать такому дымогенератору для холодного копчения 4 — 6 часов. Усложняется процесс необходимостью постоянного контроля количества топлива и коррекции температуры тления. Бочку для этого придется периодически поднимать.

Несмотря на наличие недостатков в этой конструкции, многих пользователей привлекает простота сборки и низкие затраты на изготовление.

Принцип работы коптильни холодного копчения

Рассматривая варианты постройки коптильни своими руками важно понимать те принципы, благодаря которым происходит копчение продуктов по методу холодного копчения. В домашних условиях с минимальными затратами материалов и времени есть возможность собрать коптильни разного вида

Чаще всего собираются устройства для горячего копчения. Они считаются простыми, надежными и безотказными в работе. Однако, получаемые продукты в результате копчения часто имеют существенные недостатки, например, они имеют небольшой срок сохранности, да и риск просто сжечь мясо и рыбу в такой горячей коптильне намного выше чем в коптильне холодного копчения. Другое дело коптильня холодного копчения, принципиальное различие с другими видами заключается в том, что очаг, который производит дым, находится на определенном расстоянии, проходя которое он остывает до приемлемых +250С +300С. Именно низкотемпературный режим обработки продуктов и делает этот вид кулинарной обработки самым удачным для получения копченостей домашнего приготовления.

Устройство коптильни схоже с устройством подобных сооружений в числе обязательных элементов очаг, где сжигаются дрова, камера, где и происходит процесс насыщения дымом мяса, сыра, овощей и фруктов, и дымоход, который соединяет очаг и камеру, подавая и одновременно охлаждая дым. Именно присутствием в конструкции дымохода и обусловлено снижение температуры дыма при поступлении в коптильную камеру. В целом процесс работы можно описать так:

После загрузки мяса в камеру делается растопка печи;
В печи разгораются дрова, выделяя дым;
Из топки дым поступает в дымоход, имея температуру около 100 градусов;
Пройдя по дымоходу, он остывает примерно до 35-40 градусов;
Заполняя объем камеры, дым остывает до температуры примерно 25-27 градусов;
В зависимости от времени года и суток процесс горения регулируется задвижками – открывающими подачу кислорода и дыма или уменьшая его.

Во время обработки дымом пропитываются продукты неоднородно, некоторые впитывают его быстро, другие требуют дольше времени из-за своих размеров. Но в отличие от горячего копчения, когда температура существенно влияет на процесс приготовления, в камере холодного копчения температурный фактор исключается полностью. Этот момент и является самым важным принципиальным отличием от других видов обработки продуктов при помощи дыма.

Отсутствие высокой температуры в камере позволяет сохранить больше питательных веществ и одновременно не позволяет резко высушить продукты. С другой стороны, естественная температура копчения не останавливает биологические процессы в том же мясе или сале, поэтому начатая процедура обработки может продлиться и 24, и 72, и даже больше часов. Собственно для того чтобы мясо хорошо провялилось необходимо как минимум 5 суток, а вот для свиного окорока эта процедура должна длиться около 14 дней. Но после этого тот же кусок мяса можно будет хранить уже около 3 недель.
