Походный вариант
Берется электроплитка, она включается на полную мощность, на плитку ставят металлическую емкость со стружкой плодовой древесины. Также понадобится металлическая бочка. У бочки удаляют дно (она без дна и крышки). Эта бочка ставится над электроплиткой (электроплитка стоит на месте, где было дно емкости). В середине бочки сверлятся отверстия (4-6 на одном уровне), в нее опускается решетка (на нее выкладываются продукты для копчения), в отверстия вставляются прутки, они будут удерживать решетку. Когда плитка разогревается, то стружка начинается тлеть и дымить, процесс копчения начинается. Бочку не совсем плотно накрывают листом фанеры или чем-то другим. Это вариант на скорую руку. Ни для емкости под стружки, ни для электроплитки такое копчение не пойдет на пользу. Но если использовать такой метод не каждый день, а раз или два в сезон, то вполне достойный дачный вариант.
Инструкция сборки коптильни холодного копчения
Существует множество советов, где камеру подобных конструкций изготавливают из картонных коробок, пластиковых бочек и прочих отходов. Использование холодного дыма позволяет это делать, но коптильни хватит на пару раз использования. Если есть желание постоянно заниматься копчением, своими руками собирают капитальную конструкцию.
Камера
Под любую камеру сначала готовят фундамент из красного кирпича или бетонных блоков. С одной его стороны предусматривают проход, куда будет подключен канал.
Под кирпичную камеру потребуется усиленный фундамент, вдобавок ее труднее соорудить. Проще из досок сбить квадратный домик высотой до 1,5 м, длиной стен 1 м. Сначала из бруса сбивают каркас. Элементы соединяют саморезами, углы усиливают монтажными металлическими уголками.
Три стороны каркаса обшивают наглухо доской. Потолок тоже оббивают, только предусматриваю трубу для выхода дыма. Здесь можно использовать оцинковку или пластик. На не обшитую четвертую сторону каркаса петлями навешивают двери для загрузки продукта. Над камерой из брусков обустраивают каркас двускатной крыши, накрывают коптильню любым легким кровельным материалом. Отлично подойдет профнастил.
Очаг
На расстоянии минимум 2 м от камеры сооружают очаг. Печь выкладывают из красного или огнеупорного кирпича. Предусматривают дверцу для загрузки сырья и удаления золы. Под печку желательно забетонировать основание. В задней части предусматривают заслонку. Ее закрывают при розжиге, чтобы в камеру с продуктами исключить попадание первого едкого дыма, образующегося с началом горения.
Канал
Особенное внимание уделяют конструкции канала. Внутри него будут осаждаться канцерогенные вещества, содержащиеся в дыме. Канал обычно начинают сооружать одновременно с очагом, так как его подключают к задней части печи
Канал обычно начинают сооружать одновременно с очагом, так как его подключают к задней части печи.
Проще всего уложить металлическую тонкостенную трубу диаметром от 300-500 мм. Однако со временем она забивается сажей, требует чистки. Эффективным считается канал, прокопанный в земле. Его бока обкладывают красным кирпичом, верх укрывают листами металла для предотвращения обвалов грунта. Осаждающаяся копоть и конденсат отлаживаются на земляном дне. Почвенные бактерии переработают канцерогенные отходы, отпадет необходимость проводить чистку канала.
Если на участке имеется склон, камеру располагают на высоте, а очаг – в низине. Из камней выкладывают дорожку ступеньками, для удобства подхода при загрузке продуктов. Коптить в такой коптильне можно при любой погоде, так как камера и очаг защищен от осадков.
Дымогенератор для коптильни холодного копчения
Отсутствие места на участке не позволяет сооружать длинный канал, устанавливать громоздкий очаг. Выходом из ситуации будет изготовление дымогенератора. Из материалов нужен корпус старого металлического огнетушителя или труба диаметром 100-150 мм. Дополнительно понадобятся штуцера, компрессор или пылесос с функцией выдувания воздуха, тонкие трубки для обустройства дымохода.
Состоит конструкция из 3 основных узлов:
- корпус, внутри которого тлеют опилки без поступления кислорода;
- труба выхода дыма;
- узел охлаждения.
Внизу корпуса устанавливают колосники для тлеющих опилок, образуют зольную камеру, вваривают штуцер для подачи воздуха из компрессора.
К дымопроводу конструкцию подсоединяют патрубком, внутрь которого вставляют эжектор, сделанный из подвижной трубки. Механизмом регулируют подачу дыма. Загруженные опилки поджигают через нижний клапан. Выделяющийся дым под нагнетанием компрессора движется по трубкам в камеру.
Часто между дымогенератором и камерой коптильни устанавливают дополнительный узел – фильтр. Выполнен он отстойником из куска трубы. Проходящий по фильтру дым остывает, канцерогены в виде конденсата сливаются через вваренный на днище штуцер.
Безопасность
Устройство дымогенератора имеет свои особенности, поэтому необходимо соблюдать правила безопасности:
- прибор устанавливается на прочную, пожаробезопасную поверхность;
- лучше всего использовать металлический корпус, имеющий слой жаростойкой краски;
- электропроводка должна быть удалена от источника воздействия высокой температуры;
- на случай непредвиденных обстоятельств управляющий блок должен быть обеспечен элементом автоотключения.

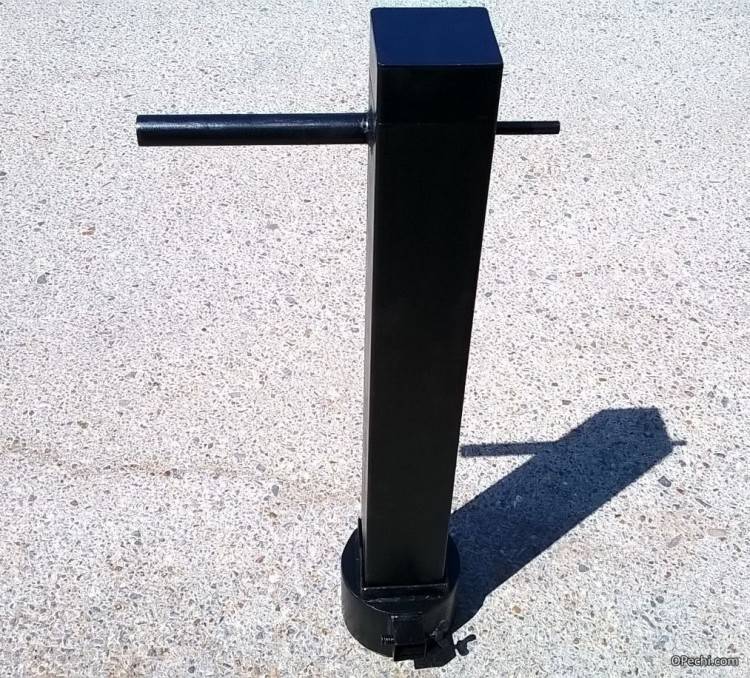

Дымогенератор простой конструкции для коптильни
Следуя этим правилам, можно предотвратить не только поломку оборудования, но и травмы, и другие неприятности со здоровьем.

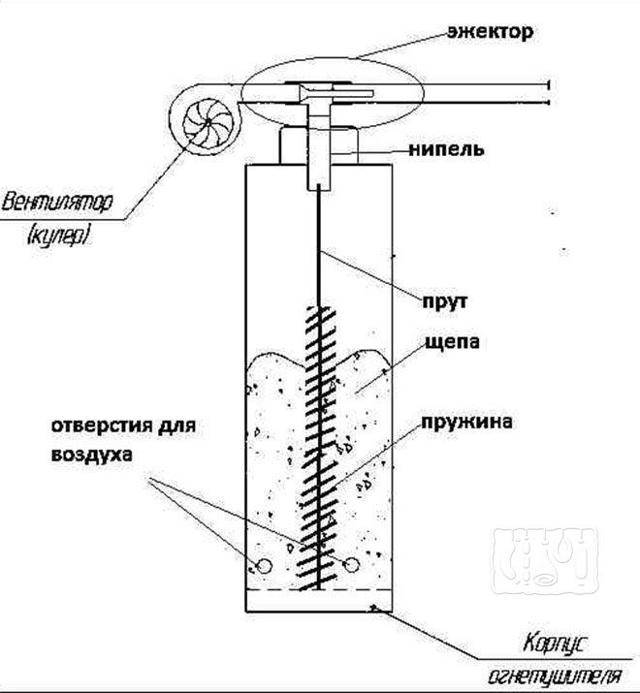

Дымогенератор для холодного копчения своими руками: чертеж
Составление чертежа – это необходимый подготовительный этап, который позволяет выполнить соответствующие расчеты и обозначить их на бумаге. В схеме обязательно обозначается корпус дымогенератора, который может иметь круглую или квадратную форму.
Корпус самодельного дымогенератора используется в качестве камеры, которая наполняется топливом. Стенки устройства обязательно должны обладать хорошей герметичностью. В противном случае дым, образованный при тлении опилок, будет рассеиваться в окружающее пространство.
Чтобы сделать дымогенератор для холодного копчения своими руками необходимо использовать чертежи
Сами устройства для копчения продуктов подразделяются на разновидности в зависимости от конструктивных особенностей и назначения. Сегодня можно встретить габаритные стационарные устройства или, наоборот, более компактные, переносные. В конструкции коптилки может присутствовать заслонка. Этот элемент позволяет увеличить приток воздуха в камеру, которая содержит топливо.
Самодельная коптильня холодного копчения может иметь две топки. Такая конструкция направлена на увеличение тяги в системе. Дымогенераторы используются как в горячих, так и в холодных коптилках. В чертеже указываются все составляющие элементы устройства. Обязательно нужно внести в схему эжектор и его размеры, а также компрессор.
Как сделать дымогенератор своими руками: изготовление эжектора
Эжектор – это устройство, которое является трубкой и используется для создания необходимого показателя тяги в дымогенераторе. Данный прибор классифицируют по месту расположения. В зависимости от этого фактора можно выделить два типа эжекторов:
нижние;
Любой дымогенератор для коптильни холодного копчения состоит из контейнера, насоса (компрессора) и эжектора
верхние.
Первый вариант не рекомендуется специалистами для коптилок, изготовленных собственноручно. Это связано с тем, что такое размещение препятствует притоку воздуха, что, соответственно, отражается на тяге в конструкции. Трубки, установленные в нижней части, требуют постоянного контроля, что не очень удобно. При составлении чертежа дымогенератора необходимо заранее продумать расположение данной трубки и зафиксировать его на рисунке.
Избежать проблем с тягой довольно просто. Все, что для этого нужно, –разместить эжектор в верхней половине дымогенератора. Такой ход имеет несколько преимуществ. Установка эжектора в верхней части способствует увеличению объема зоны сгорания. Топливо, расположенное внутри камеры, тлеет медленнее в этом случае, а также уменьшается вероятность того, что оно потухнет.
Так производится сборка эжектора для дымогенератора своими руками. Чертеж, фото и пошаговая инструкция – все это позволяет выполнить грамотную сборку данного изделия.
Схема эжектора для дымогенератора холодного копчения
Из чего сделать компрессор для дымогенератора своими руками?
Компрессор считается одной из важнейших деталей прибора, который генерирует дым для копчения продуктов. Его можно приобрести отдельно, после чего присоединить к конструкции. Но чаще всего для этих целей используются различные подручные материалы, которые можно найти в каждой квартире или доме.
Статья по теме:
Нагнетатель воздуха своими руками можно выполнить из старого кулера. Данная компьютерная деталь как нельзя лучше подходит для увеличения притока воздуха в конструкцию. Необходимо соблюдать порядок действий по трансформации кулера в компрессор.
В первую очередь потребуется взять пластиковую бутылку и обрезать ее верхнюю часть. Далее с помощью клея следует присоединить вентилятор к внутренней части обрезанного пластикового элемента. С другой стороны (к горлышку) подключается шланг. Второй выход трубки подсоединяется к дымогенератору. Такая конструкция отлично справляется со своей функцией. Единственный ее минус заключается в непрезентабельном внешнем виде.
Компрессор для дымогенератора своими руками можно выполнить из старой компьютерной детали — кулера
Еще одним распространенным вариантом является покупка аквариумного компрессора для дымогенератора. Многие люди отмечают, что устройство для производства дыма может работать и без компрессора. Но эффективность такой установки ниже, так как воздух поступает в нее естественным путем.
Таким образом, для увеличения производительности рекомендуется собрать компрессор. Причем необязательно, чтобы он имел сложную конструкцию. Простой вентилятор для дымогенератора своими руками значительно упрощает копчение, а на его производство уходит не более часа.
Вариант генератора дыма без сварки
Это более серьезная установка. Детали можно легко приобрести в строительном магазине. Огромный плюс данной модели — отсутствие сварки. У данного устройства отбор дыма происходит снизу генератора. Предусмотрен внешний эжекторный узел. Есть сборник конденсата и система охлаждения.
Нам понадобятся следующие инструменты и материалы:
- Труба из нержавеющей стали. Радиус 50 миллиметров, длиной 800 миллиметров.
- Два сгона диаметром 25 миллиметров, длиной около 150 миллиметров.
- Контргайки.
- Два тройника.
- Две трубы с резьбой на концах.
- Конусный цанговый переходник.
- Резьбовой переходник на 1 дюйм.
Устанавливаем нижний сгон. Он нужен для вывода дыма из генератора. В трубе делаем отверстие так, чтобы в него смог войти сгон. Одну из контргаек оставляем снаружи, вторую устанавливаем внутри. Должно получиться так:
Снизу трубы размещаем колосниковую решетку, она должна быть ниже патрубка. Решетку будет подпирать заглушка трубы. В заглушке необходимо просверлить пару отверстий. Это нужно для свободного движения воздуха внутри генератора. Отличный вариант сделать щель с заслонкой, таким образом, вы сможете управлять подачей воздуха. В корпусе генератора чуть выше решетки проделаем пару отверстий. Оно необходимо для разжигания опилок. К одному концу тройника вкручиваем сгон. Лучше сразу их уплотнять льняной подмоткой. На конце сгона есть две гайки. Между этими гайками зажимаем крышку с резьбой. Впоследствии при работе аппарата снизу будет установлена банка для конденсата.
В свободное отверстие тройника вкручиваем трубу. В конечном итоге этот элемент генератора будет в вертикальном положении. Для надежности крепления этот элемент связывают с корпусом, используя хомут. Здесь дым будет охлаждаться, а конденсат стекать в емкость отбора. На другой конец участка трубы вкручиваем второй тройник.
Тройник должен располагаться перпендикулярно трубе. Он предназначен для сбора эжектора. Теперь собираем узел для соединения тонкой трубки с тройником. Для этого ослабляем гайку цангового зажима. В него будет установлена трубка. После, можно поджать гайку. К цанговому зажиму крепим переходник с ½ дюйма на 1 дюйм.
После, данный элемент вкручивается в свободное отверстие тройника. Если ослабить зажимную гайку цангового переходника, возможно переместить внутреннюю трубку, а после опять зафиксировать ее. Это очень удобно. Выход трубы на 15 миллиметров оставляют свободным. Осталось в свободное отверстие тройника установить отрезок трубы. Монтаж составных частей окончен.
Осталось протестировать самоделку. Заполняем генератор опилками. Аппарат при этом нужно плотно закрыть. Вертикальная труба запускается в коптильный отсек. В качестве коптильни также используем картонную коробку. Компрессор подключаем к эжектору. На крышку накручивается емкость для сбора конденсата. Включаем компрессор. Разжигаем опилки и готово.
Основное преимущество данного аппарата заключается в скорости и легкости сборки. Но дымогенератор не лишен недостатков.
- Недолговечность генератора.
- Непродуманная система охлаждения.
- Неудобный демонтаж.
Как правильно пользоваться дымогенератором и избежать распространённых ошибок
Дымогенератор – пожароопасный прибор, поэтому пользоваться им нужно с осторожностью, с учётом всех требований безопасности. Устройства заводского изготовления обычно оснащены системой автоматического отключения. За самодельным генератором нужно постоянно присматривать
Устанавливать прибор следует на твёрдую ровную поверхность, накрытую жаропрочным материалом
За самодельным генератором нужно постоянно присматривать. Устанавливать прибор следует на твёрдую ровную поверхность, накрытую жаропрочным материалом.
Важно проследить, чтобы вблизи генератора не было легковоспламеняющихся предметов и электропроводки, которая может оплавиться от жара
Какие ошибки обычно совершают начинающие мастера копчения?
| Ошибки | Описание |
| Недостаточное количество соли | Если мясо, сало или рыба недостаточно просолены, они просто испортятся в процессе копчения. Если не знаете, сколько нужно соли, возьмите за основу норматив ГОСТ – 2,3% на каждый килограмм продукта. Если кажется, что солоновато,то уменьшите количество соли до 2%, но не меньше. |
| Много влаги | Нельзя коптить свежий продукт, он должен немного подсохнуть. Избыток влаги приведёт к тому, что мясо прокоптится только снаружи, а внутри останется сырым, так как влага не даст дыму проникнуть внутрь. |
| Использование обычной поваренной соли | Для сохранности копчёного продукта засаливать его следует в нитритной соли или смеси нитритно и поваренной соли. Только такой материал гарантирует качество продукта и отсутствие в нём ботулизма. |
| Пересушивание перед копчением | Для изготовления копчёностей мясо или рыбу следует подвялить в течение 6–10 часов перед копчением. Иначе вы получите жёсткий и сухой продукт. |
| Влажная щепа | Если вы будете использовать слишком влажную щепу или превысите объём поступающего в коптильню дыма, продукт получится почерневшим и горьким на вкус. Для копчения не используют опилки деревьев хвойных пород. Походит только щепа фруктовых деревьев, ольхи и бука. |
| Употребление сразу после копчения | После того как вы вынули продукт из камеры, он должен немного «проветрится». Для этой цели мясо или рыбу вывешивают на свежем воздухе на 10−12 часов. За это время уйдёт резкий запах, и немного изменится цвет. |
Профессиональная коптильная камера с дымогенератором
Заводские агрегаты подобного типа представлены в продаже большим ассортиментом. Добротная продукция, полностью готовая к работе, идёт в комплекте с подробной инструкцией о правилах использования. Вместе с агрегатом продаётся набор различных подвесок и крючков для разных продуктов и их копчения.
Простые модели предусматривают охлаждение дымовых масс посредством прохождения по длинной трубе. Но в небольших компактных моделях дым не может охладиться полностью из-за небольшой протяжённости дымохода, и холодный процесс копчения в идеальном виде получить не удаётся. В таком случае происходит уменьшение времени копчения, но при этом страдает качество продукта.
Водяное охлаждение коптильни
Конструкция охладителя в дымогенераторе предусматривает корпуса, расположенные один внутри другого, при этом во внешнем протекает вода. Чтобы уменьшить её расход, делают небольшой напор, а при потребности не выливают жидкость, а переливают из одного бака в другой. Внутренний корпус является теплообменником с функцией охлаждения дымового потока. Вода делает стенки холодными, а дым от соприкосновения с ними теряет температуру.
Воздушное охлаждение коптильни
В этом варианте предусмотрена змеевидная труба, имеющая из-за изогнутости большую протяжённость. Уменьшение температуры дымового потока происходит за счёт обмена теплом с атмосферными струями. Дымоход выполняют из металла и ограничения по длине для такой конструкции не предусмотрено. Чертежи рассматривают рациональную длину, рассчитанную для каждого отдельного случая.
Несмотря на то что окупаемость промышленного газогенератора большая, так как цены на продукты, приготовленные способом холодного копчения высокие, многие пользователи стараются сделать такое приспособление для копчения своими руками. Можно посмотреть образовательное видео об этом процессе.
Устройство дымогенератора для холодного копчения, который можно сделать своими руками
- На рисунке отмечена камера (1), в которой на подвесах размещают продукты для последующей обработки.
- Древесные опилки (3) засыпают в подходящую по размеру топку, изготовленную из достаточно прочного жаропрочного материала.
- Регулировка тяги здесь организована с применением поддувала (7).
- Компрессор (6) подаёт свежий воздух через гибкий шланг (5) и патрубок (4).
- Ёмкость закрыта сверху крышкой.
- Поэтому дым направляется по соединительной трубке (2) в коптильную камеру.
Эжектор
Специалистырекомендуют применять первый вариант. При верхнем размещении эжектора можно пользоваться следующими преимуществами:
- увеличивается объём области сгорания. Уменьшается вероятность затухания твёрдого топлива;
- в таком варианте проще обеспечить медленное тление. Следовательно, реже придётся пополнять запас дров;
- верхнее расположение эжектора с принудительной подачей воздуха создаёт достаточную тягу. Пригодится дополнительная фильтрация дыма слоем засыпки;
- нижнее – способствует попаданию крупных частиц в дымоход, заставляет увеличивать его длину для снижения рабочей температуры в коптильной камере;
- близость к нагретой области уменьшает срок службы патрубка, увеличивает риски повреждения сварных соединений.
Компрессор для дымогенератора коптильни
Такое подключение компрессора минимизирует тепловое воздействие на эжектор, что продлевает срок службы узла. Одновременно обеспечивается достаточная скорость воздушного потока для подачи дыма в зону обработки продуктов питания.
Коптильная камера
На рисунке приведён пример фабричной камеры для копчения. Несложно догадаться, что подобные функции вполне способен выполнить старый холодильник. При поддержании оптимального температурного режима компоненты его конструкции не будут повреждены.
Модернизация
Описанная выше конструкция полностью работоспособна. Но она имеет много недостатков, не очень удобна. По результатам ее использования сделаны доработки и усовершенствования.
Регулируемая тяга
Один из главных недостатков описанной конструкции — плохая регулировка интенсивности горения. Ее можно немного изменить, регулируя производительность компрессора. В конструкцию можно добавить регулируемое поддувало. Его можно сделать по принципу шибера:
- В нижней части корпуса (выше места крепления стеки) приварить кусок круглой трубы длиной 10-15 см.
- Просверлить два отверстия, которые располагаются строго одно напротив другого.
- Взять пруток, которых проходит в эти отверстия. Его длина на 20 см больше диаметра трубы.
- Из листа металла (2-3 мм толщины) вырезать круг. Его диаметр чуть меньше внутреннего диаметра трубы.
- Из прутка сделать «ручку» (согнуть ее).
- Вставить в отверстия ручку, приварить вырезанный круг.
Зольник
Еще один недостаток — через сетку просыпается зола. Можно ставить дымогенератор на металлическую пластину, но можно сделать зольник. Кстати, шибер можно сделать в зольнике. Это будет правильнее, так как подсос воздуха можно будет почти перекрыть, чего с шибером в корпусе не добьешься — воздух поступает через сетку.
Зольник делают из отрезка трубы чуть большего сечения, чем труба на корпусе. Если такой нет, придется сварить. К куску трубы приваривается дно, к корпусу — по периметру — тонкая полоса металла. Корпус вставляется в зольник (ножки привариваются также к нему).
Сбор конденсата
При работе дымогенератора для холодного копчения происходит выделение конденсата. Это осложняет жизнь, особенно если на улице температура невысокая. Решить проблему можно сделав сборник для конденсата. Для этого:
- выходную трубку дымогенератора опускаем вниз,
- в нижней точке устанавливаем емкость для конденсата, приварив к ней две трубы — одну напротив другой;
- с противоположной стороны труба снова поднимается вверх и входит в коптильный шкаф.
При таком устройстве значительная часть конденсата оказывается в емкости. Проблема стоит не так остро.
Описание приспособлений для дымогенератора
Для того, чтобы процесс копчения был более простым и удобным, необходимо использовать специальные приспособления. Кроме того, они позволят сделать готовые продукты более вкусными.
Зольник
Его объем и высоту нужно рассчитывать, учитывая количество пепла, который будет образовываться во время процесса горения. Обычно, даже при длительном горении собирается немного пепла – всего пару спичечных коробков. Поэтому оптимальная высота зольника составляет 3-5 сантиметров. Такого объема зольника вполне хватит на одно копчение при максимальной загрузке щепы.
Устройство инжектора дымогенератора
Инжектор – это самая важная и сложная часть устройства. От того, насколько правильным и качественным будет его изготовление, будет зависеть количество дыма и функционирование готового устройства. Принцип работы инжектора достаточно просто.
- Поток воздуха, который будет двигаться по дымоходу, создает нутрии конструкции пониженное давление.
- За счет низкого давления дым попадает в трубу дымохода. Это приводит к появлению дополнительной тяги через присутствующие в конструкции нижние отверстия.
Инжектор нужен для того, чтобы усилить поступление дыма в коптильну. Щепа тлеет за счет этого стабильно, а дым выделяется более интенсивно.
Кулер для дымогенератора
Кулер может иметь форму квадрата или цилиндра. Размер камеры можно подобрать в зависимости от размера корпуса генератора. После попадания дыма в камеру, он начинает двигаться намного медленнее и этого времени хватает, чтобы он практически остыл. Для увеличения эффективности кулера, лучше всего его устанавливать в верхнюю часть используемой конструкции. Выход дыма желательно, чтобы был в нижней части устройства. На дне кулера дополнительно стоит установить сборник для конденсата.
Фильтр для дымогенератора
Если говорить о внешнем виде, то фильтр – это небольшое расширение, в которое нужно засыпать металлическую стружку. Кроме того, дополнительно устанавливается специальная камера, к которой нужно прикрепить крышку, в которой будут устроены съемные фильтры. Это позволит при необходимости менять стружку, но для этого нужно частично разобрать дымоход конструкции.
Компрессор для дымогенератора
Можно купить уже готовый заводской компрессор. Его стоимость достаточно низкая. Иногда в самодельных конструкциях могут применяться компрессор с автомобиля. Минусом такого элемента есть то, что подобные компрессоры слишком быстро нагреваются.
Преимущества готовых агрегатов
Самостоятельное изготовление подобного оборудования хоть и не сложное, но требует наличия сварочного аппарата и умения им пользоваться. Из-за этого появляется вариант приобретения заводского устройства для циркуляции дыма. Этот шаг обосновывается следующими преимуществами:
- Высокая производительность.
- Устройства, оснащённые ТЭНами, не потребляют много электричества.
- Установленная система дымоочистки делает возможным применение дымогенератора в закрытом помещении. Осевшие на стенках смолы очищаются моющим средством.
- Топливо сгорает полностью.
- Неприхотливы в обслуживании.
- Из-за простоты эти устройства ломаются редко.
- Небольшие размеры и вес бытовых газогенераторов позволяют перевозить их в багажнике авто.
По этим причинам такие приборы очень популярны. Самое широкое распространение имеют следующие:
- Bradley Smoker — аппарат для копчения, использующий автоматическую подачу специальных брикетов для топки. Продукты, приготовленные в нём, обладают натуральным вкусом.
- Шаурмейкер — кроме автоматизированной загрузки топлива, имеет электронное управление и высокую мощность, которая обеспечит своей продукцией небольшое кафе.
- Дымогенератор из Америки Weber — Stephen работает на угле и способен заменить гриль. Из-за габаритов и производительности более уместен на предприятиях общественного питания.
Топливный отсек этих приборов заполняется опилками примерно на три четверти. Полуфабрикаты помещаются в коптильную часть. За скоростью образования дыма нужно периодически следить. Время приготовления зависит от продукта. Кожух устройства требует чистки после каждого применения.
Есть ещё несколько рекомендаций:
- Процесс копчения ускорится, если опилки будут сухими. Для их нагрева можно поставить ТЭН для открытой установки.
- У каждого дерева свой аромат дыма.
- Виноградная лоза, добавленная в опилки, придаст необычный вкус продуктам.
- Когда копчение происходит в сухую безветренную погоду, результат будет готов быстрее.
