Двускатная крыша дома своими руками: делаем двускатную крышу дома имеющего в основании прямоугольник

Подготовка и расчёты

Важно понимать, что крыша дома — это сложный и важный конструктивный элемент. Для его возведения необходимо чётко просчитать количество материала, а также учитывать будущие нагрузки

Предлагаем вам ознакомиться (в таблице) со средними вариантами стройматериалов для возведения двускатной крыши.

В обязательном порядке рассчитайте точный объём материала, исходя из размеров крыши вашего дома. Можно приобретать материал с небольшим запасом, с учётом возможных ошибок и брака. Рекомендуется составить чертёж будущей конструкции. Для этого, кстати, можно воспользоваться современными компьютерными программами, которые помогут подсчитать количество необходимого материала. После расчётов переходим к непосредственному выполнению работ.

Технология сборки

Перед тем, как монтировать каркас крыши, необходимо выполнить расчет параметров ее элементов, основанный на вычислении совокупной нагрузки на конструкцию, а также создать подробный чертеж, отражающий его результаты.

Имея перед собой схему каркаса, качественно осуществить монтаж стропильной системы двухскатной крыши намного проще. Технология сборки конструкции подразумевает следующую очередность:

Сначала на верхний пояс наружных стен, на которые будут опираться скаты укладывают мауэрлат, а на внутренние перегородки, если система наслонная, монтируют лежень. Эти элементы должны прочно фиксироваться с помощью анкерных болтов или шпилек.
Затем выполняют крепление стропил. Они фиксируются с помощью гвоздей к мауэрлату, а также соединяются между собой с помощью металлической накладки. Стоит напомнить, что в стропилах изготавливают выпил под мауэрлатный брус, а не наоборот. Сначала выполняется установка стропил, располагающихся с краю, чтобы по ним выставить уровень, по которому будут выравниваться остальные пары.
После установки стропил следует поставить вспомогательные опорные элементы, которые буду их поддерживать – подкосы, затяжки, схватки. Чтобы надежнее зафиксировать ригель, его конец делают с выступом в половину толщины бруса и подрубают его к стропилу, фиксируя гвоздями в нескольких местах.
Поверх стропильных ног приколачивают обрешетку, на которую фиксируется кровельный материал. Материал и шаг обрешетки выбирают в соответствии с характеристиками кровельного материала и уклоном крыши.

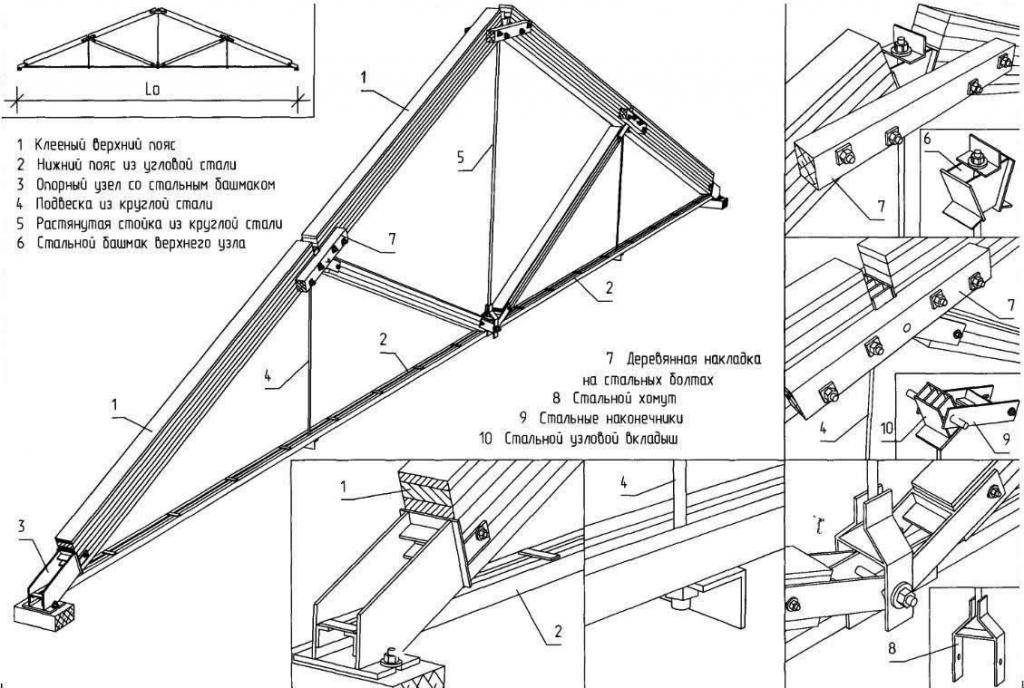

Схема сборки стропильного каркаса

Схематичный алгоритм сборки стропильной системы

Фронтон

Всё же погода штука коварная, поэтому утепление лучше отложить и сделать его позже изнутри. Гораздо важнее смонтировать кровлю и закрыть фронтоны. Поэтому в крайние стропильные пары согласно собственным задумкам монтируем каркас под остекление и утеплитель. Наверняка уже созрели идеи с окнами или балконом. Отделочным материалом закрывать фронтон пока рано, лучше это делать одновременно с подшивом. Если декорировать фронтон придётся до утепления, технология одна: каркас, кровельная мембрана, контррейка и только после – финишная отделка.

А дальнейший план как сделать двухскатную крышу такой:

На торцы свесов стропил набивается лобовая доска. Причём если весь подшив планируется деревянный её и ветровые доски имеет смысл предварительно ошлифовать и окрасить.
От лобовой доски вверх в выборку свесов, заподлицо со стропилами набивается сплошная обрешётка из 4 досок. Кондуктором контролируются расстояния между стропилами.
На край ската набивается капельник конденсата. На него клеится монтажный двусторонний скотч.
Между стропилами «на ребро» набиваются доски – опоры для утеплителя.
Раскатывается первый ряд кровельной мембраны. Нижний край клеится на скотч к капельнику, мембрана прижимается к стропилам контррейкой.
Если для крепления водосточных желобов запланированы длинные металлические крюки, самое время их крепить. На средних стропилах поверх контррейки примеряется и фиксируется первый крюк. Загибается он таким образом, чтоб край будущей кровли выступал на 1/3 желоба, а наружный край желоба не выступал за воображаемое продолжение кровли. Это нужно для того чтоб жёлоб хорошо собирал воду, но его не оборвало снегом. По верху крюка на контррейке закрепляется шнурка, с небольшим спуском по скату крепится на одном краю. Сделав разметку шнурку перемещают на другой край. Следом прибиваются все крюки – уклон для желобов обеспечен.
Поверх контррейки набивается обрешётка, с определённым шагом под конкретный вид кровли.
Следом набивается вентиляционная лента или сетка, чтоб закрыть доступ птицам и загибаются водосточные крюки.
На край обрешётки крепится карнизная планка.

Переходя выше с перехлёстом раскатывается следующий ряд кровельной мембраны, прижимается контррейками. Контролируя расстояние между стропилами набивается обрешётка. Далее всё также вверх, мембраной нужно перехлестнуть конёк двускатной крыши.

Все перечисленные операции одинаковы для обоих скатов. Проверив их диагонали, спилив лишние концы обрешётки и набив ветровые доски можно переходить к кровельным работам.

Возведение двускатной крыши поэтапно

Чтобы самостоятельно построить кровлю с нуля, нужно сначала подобрать лес подходящего сечения. В общем случае для строительства применяются пиломатериалы таких размеров:

доски толщиной 4—6 см и шириной 200 мм без сучков – на стропильные ноги и прогоны;
цельный квадратный брус 100—140 мм либо двойные доски такой же ширины – на мауэрлат;
доска 15 х 2,5 см – на стойки, подкосы и ригели.

Для определения количества стройматериалов необходимо рассчитать угол уклона и длину скатов, о чем подробно рассказывается в отдельной инструкции. Зная эти параметры, вы также можете уточнить размеры брусьев и шаг их установки, пользуясь таблицей:

Монтаж мауэрлата

Способ крепления лежней на стены и перегородки зависит от материала, из которого они построены:

На несущих конструкциях из дерева обвязка мауэрлатом не производится. Балки крепятся непосредственно к стенам методом врубки, для чего в верхней части вырезаются специальные пазы.
К бетонным и кирпичным ограждениям брус крепится анкерными болтами либо шпильками, заблаговременно вмурованными в кладку. Снизу под обвязкой на битумную мастику приклеивается слой рубероида для гидроизоляции.
На стенах, сложенных из пеноблоков или газобетона, перед укладкой лежней делается армирующий железобетонный пояс, как изображено на фото. Дальнейшее крепление – как описано в п. 2.

Правильное крепление обвязочного бруса двускатной крыши подробно показана в тематическом видео:

Установка стропил и подкосов

Ферму висячего типа вполне можно собрать на земле, а затем подать наверх для монтажа, о чем подробно рассказывается в соответствующей статье. Но без грузоподъемных приспособлений вдвоем с помощником выполнить такую операцию нелегко, поэтому лучше монтировать все элементы по месту.

Пошагово сборка стропильной системы наслонного типа выглядит следующим образом:

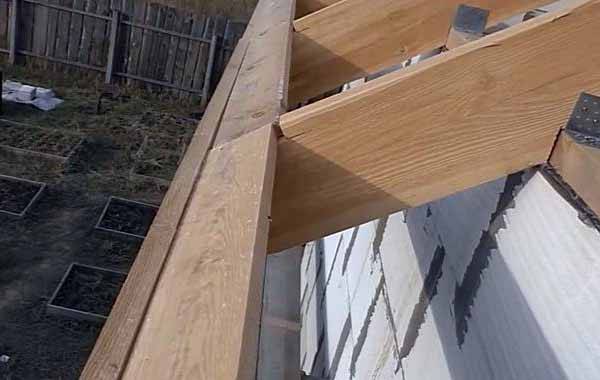

Выполните разметку точек крепления стропильных ног к мауэрлату и вырежьте в нем пазы по ширине досок. Если планируется крепление на стальных уголках, то надо выставить балку в проектное положение, наметить и сделать в ней вырез, чтобы получилась ровная площадка.
На центральной перегородке установите крайние стойки конькового прогона, зафиксировав их временными подкосами.
Соедините опоры коньковым брусом 200 х 50 мм, подперев стойками в местах крепления стропильных ног. Соединения выполняйте на саморезах через металлические уголки.

Когда коньковый прогон установлен, нужно примерить стропило с одной стороны и выпилить в нем посадочную площадку. Затем повторить операцию с противоположной стороны, приставить обе балки к коньку и подрезать, чтобы совместить в одну плоскость. После этого прикрепите обе ноги сверху и снизу уголками, а между собой свяжите пластинами.

Таким образом каждая нога крепится сверху и снизу

Таким же образом смонтируйте остальные фермы, устанавливая их с расчетным шагом.

Для ужесточения конструкции к наслонным балкам крепятся горизонтальные затяжки. Первоначально они прикручиваются к фермам саморезами, а затем крепятся сквозными болтами.

В последнюю очередь формируется карнизный свес. Для этого концы стропил подпиливаются и обшиваются планками, как это сделано на фото.

Настилаем покрытие

Последний этап строительства крыши дома своими руками – укладка гидроизоляции, монтаж обрешетки и финишного настила. Технология, которую мы предложим в пошаговой инструкции, подходит к большинству кровельных материалов, отличается только расстояние между досками для различных покрытий. Пример: для металлочерепицы следует выдержать шаг 35 см, для шиферной кровли – 500—600 мм, а интервал под профлист выбирается в зависимости от его марки и толщины металла.

Укладка кровельного материала производится в таком порядке:

Укройте стропильную систему полотнами гидроизоляции – супердиффузионной мембраной, прибивая ее планками толщиной 4—5 см к балкам. Пленка раскладывается горизонтально снизу вверх с перехлестом 10—15 см и проклеиванием стыков скотчем.
Перпендикулярно планкам набейте доски контробрешетки, соблюдая требуемый шаг.
Уложите выбранное покрытие и прикрепите его к подготовленному основанию.
Установите коньковую планку, обрамление дымохода и другие нащельники.

Если двускатную крышу необходимо сделать теплой, то заложите между стропил минеральную вату и пароизоляцию, как показано на разрезе кровли. Больше подробностей по монтажу смотрите в последнем видеоролике:

Оформление свесов

Свесы кровли, как фронтонные, так карнизные, кроме чисто декоративной функции предназначены для защиты стен и фундамента от воды или снега. Их размеры обычно составляют 50–60 сантиметров. Оформление свесов производится различными материалами:

доска строганая, устанавливаемая встык или внахлёст;
вагонка шпунтованная;
вагонка блок-хаус;
листовой пластик;
листовой профилированный или гладкий металл;
готовые изделия из металла или пластика — софиты.

Способов устройства свесов несколько:

По стропилу. В этом случае подшивка пространства под кровлей на свесе производится с креплением непосредственно к выступам балок.
По стропилу внутри. К стропильной ноге крепятся планки, к которым подшивается доска. Нижняя часть стропила остаётся открытой, а проём под крышей закрывается.
В короб. Для такого способа от конца стропила устанавливается планка перпендикулярно стене. Вторая планка устанавливается на стене и крепится к стропилу. Иногда между ними устанавливается укосина. Подшивка выполняется к этим планкам.

По подшивке нужно выполнить вентиляционные отверстия. Они могут быть любого размера, но крупные необходимо закрывать мелкоячеистой сеткой из любого материала. Это позволяет избежать проникновения в подкровельное пространство птиц и вредных насекомых. Софиты продаются с уже готовыми вентиляционными решётками.

Вентиляция и устраивается только на карнизных свесах, для фронтонных выступов она не нужна.

При отделке софитами вентиляционные отверстия сверлить не нужно — они уже сделаны на заводе-изготовителе

Особенности проектирования

Между собой тесно взаимосвязаны такие понятия, как угол наклона, размер мансарды, а также ее площадь. По нормам минимальная высота жилого помещения должна составить 2,5 м. Если осуществляется расчет площади с меньшей высотой, общую площадь необходимо умножить на понижающий коэффициент, который составляет 0,7.

За минимальный уровень стен при 30 ˚ при этом принимается 1,2 м. Если угол увеличивается до 45 — 60 ˚, то коэффициент будет равен 0,8. Если же уклон начинается с 60 ˚, то коэффициент не ограничивается.

Осуществляя расчет двускатной крыши, вы должны помнить о том, что пересечение стены и линии крыши обычно находится на уровне в 1,5 м от уровня пола. Проектировать линию выше этой отметки запрещено. Согласно строительным стандартам и из соображений эргономики, не следует делать внутри мансарды зоны, где высота потолка меньше, чем нормативная (2,5 м). Площадь таких зон не должна превышать 1/2 от общей площади помещения. В противном случае вы почувствуете, что потолок давит. Внутри мансарды появятся мертвые зоны, которые будут съедать полезное пространство.

Угол наклона

При определении угла установки скатов учитывают ветровую нагрузку и массу осадков, которые будут скапливаться на поверхности. При увеличении угла снижается вес снега или воды, попадающей на кровлю, но одновременно растет сопротивление ветру с одновременным увеличением шума. При определении угла следует учитывать характеристики отделочных материалов и требования заводов. Оптимальным является значение в пределах 30…45°.

Минимальный угол наклона скатов в зависимости от материала:

от 6°	При монтаже ондулина
от 10°	При креплении мягких рулонных материалов
от 12°	При укладке профильного листа
от 14°	При отделке скатов металлической черепицей
от 20°	При укладке шифера или черепицы (жесткой или мягкой)

Угол наклона скатов зависит от материала крыши и ветровой нагрузки.

Прочность стропил

Схема крепления стропил: болтом и хомутом, двойным зубом.

Стропильная система состоит из стропил, представляющих наклонную балку, на которую обычно воздействует равномерно распределенная нагрузка. Зимой такую нагрузку может создавать снег. Ветер создает на каркас неравномерную и, к тому же, динамическую нагрузка. Сосредоточенная нагрузка на стропила может быть создана весом рабочего и материалов во время ремонтных работ.

При известных нагрузках расчет поперечного сечения стропил разной длины особой трудности не представляет, но беда в том, что предсказать максимальную нагрузку, воздействующую на конкретное стропило и весь каркас, не представляется возможным. Однако имеются данные, подтвержденные многолетним опытом, по которым и определяют поперечное сечение стропил из брусков и досок. Входными параметрами для определения сечения стропила S (мм×мм) являются: расстояние между стропилами ΔL (м) и длина стропила l (м).

Следует отметить, что в настоящее время двускатные крыши утепляют, поэтому и расстояние между стропилами иногда определяют по размерам пакетов утеплителя.

Основная информация, находящаяся на плане кровли

План – это, прежде всего чертеж. Благодаря нему можно разобрать все волнующие вас вопросы на листе бумаге, а понимание и использование необходимого количества материалов существенно сэкономят ваши деньги. В современном строительстве используется уйма разновидностей, например, в качестве покрытия для скатных крыш применяется профнастил, гибкая черепица, ондулин и так далее. Верное количество данных материалов никак нельзя предугадать, а вот рассчитать можно. Что касается плоских крыш, то здесь такая же ситуация, ведь наплавляемая кровля или наливное покрытие также требует расчетов.

Я рассказываю о плоской крыше лишь по нескольким причинам. И основной из них является дешевизна. Благодаря недорогим материалам можно добиться качественной крыши за очень несущественную сумму. К слову, возвести двухскатную крышу будет примерно в два раза дороже.

Итак, что же вы увидите, взглянув на чертеж плоской крыши?

Разуклонку
Водосточные воронки (если оформлена внутренняя система)
Расположение вентиляционных каналов
Ширину парапета
Место выхода на крышу

Наверняка вы задались вопросом, а причем здесь разуклонка к плоской крыше? Дело в том, что без нее удаление избыточной влаги, поступающей из атмосферных осадков невозможна, и вам придется проводить просушку основания вручную, а этого явно никому не захочется делать.

Чертежи должны создаваться высококвалифицированными специалистами, которые вложат в него все свои знания. Помимо основных элементов кровли, на планах часто отображают и вспомогательные элементы, например, теплоизоляционные и гидроизоляционные слои, описывают стропильную систему или основание крыши. На некоторых чертежах можно встретить схему расположения кровельного покрытия и места его стыковки. Помните, что чем больше мельчайших деталей вы обработаете, тем качественнее будет ваша крыша.

ВАЖНО: Грамотно составленный план возводимой кровли позволяет использовать в расчетах точные размеры строения. При этом расходы, связанные с перекупкой материала существенно сокращаются
