Создадим станок своими руками
На прочном устойчивом основании типа верстака крепится токарная приставка для дрели, представляющая переднюю бабку. Она должна создать условия для установки шпинделя так, чтобы отверстия с задней частью были соосными. Как пример создания основы можно воспользоваться чертежами предложенных узлов.
Электрическая дрель, которая одновременно служит передней бабкой и электрическим приводом вращения, закрепляется на такой поверхности при помощи струбцины и хомута, фиксируемого на шейке инструмента. Однако можно выполнить крепление дрели на возвышенности над станиной, и тогда вторая точка крепления поднимается на такую же высоту. Вариантов, как из дрели сделать токарный станок, много. Главное, чтобы соблюдался принцип осевой центровки и надёжного закрепления заготовки
Именно для стабилизации каждого узла важно продумать крепёж струбцин, дрели
Каждая работа требует определённой мощности оборудования. Поэтому для создания щахматных фигурок нужен миниатюрный станок, а чтобы создать фигурную облицовку буфета размеры станины и энергетический привод будут иметь другие параметры.
Виды и особенности сверлильных станков
Прежде чем приступать к производству самодельного сверлильного станка из дрели, следует выяснить, какие бывают эти виды устройств. Подразделяются изделия на следующие виды:
- Радиально-сверлильные. Наиболее эффективный вид станков для сверления отверстий в крупных и средних размеров деталях. Вертикально-сверлильный вид станка еще называют стационарный, так как именно такие устройства часто используются в ремонтных мастерских, цехах, гаражах и различных предприятиях. Точность сверления таким агрегатом обеспечивается за счет того, что сверло прикладывается к заготовке.
- Вертикально сверлильные. Принцип работы заключается в том, что сверло является неподвижным, а перемещается сама заготовка.
- Горизонтально-сверлильные. Применяются на производстве для обработки длинномерных деталей.
- Многошпиндельные. Применяются в случае, когда требуется одновременно сверлить, нарезать резьбу и осуществлять развертку.
- Специализированные. Агрегаты для глубокого сверления.
В производстве электронных плат используются настольные станки, в которых режущий инструмент перемещается с помощью рукоятки. Для частного использования рекомендуется изготавливать радиально-сверлильный тип инструмента, где вместо двигателя и шкивов, будет использоваться обычная электрическая дрель.
Как самому сделать простой сверлильный станок
Преимуществом самостоятельного производства станка для дрели является возможность модернизации изделия. В качестве модернизации можно создать станок с тисками для дрели, что позволит фиксировать заготовку с последующей ее обработкой. Для сооружения самодельного станка для дрели нет необходимости в приобретении специальных материалов и комплектаций. Все что требуется чтобы собрать приспособу – это подручные комплектующие, которые имеются в гараже у каждого мастера. Для изготовления станка для дрели своими руками потребуется сделать такие составные элементы:
- Станина.
- Рабочий механизм, представленный в виде дрели.
- Стойка вертикального вида, к которой будет крепиться дрель.
- Рукоятка или механизм подачи режущего элемента.
Чертежи при изготовлении сверлильного станка из дрели своими руками помогут ускорить процесс производства аппарата. Но для начала нужно продумать все до мелочей, сделав наброски на бумаге. После этого можно воплощать все в реальность.
Другие варианты станков из дрели
Задавшись для себя целью изготовить сверлильный станок для домашнего применения, важно определиться с располагаемым набором комплектующих. Данная статья представлена в ознакомительных целях для того, чтобы дать идею для изготовления самодельного станка
Вариантов для производства которого, огромное множество, может быть использован старый микроскоп, домкрат, различные штативы и прочие агрегаты. Не столько важно, что взято за основу, как то, что получится у вас в итоге.
Если планируется работать на сверлильном станке с деревом, и металлом толщиной до 2-3 мм, то его можно соорудить из деревянных деталей, которые найти не составляет особого труда.
Если же планируется работать преимущественно с металлическими заготовками, то аппарат лучше изготовить из стальных комплектующих. Такой агрегат будет намного надежнее, а главное, он сможет справляться со своим предназначением.
Даже для новичка не составит труда изготовить самодельный сверлильный станок для дома. Главное – это запастись терпением и временем, и у вас обязательно все получится. И не забывайте, что как бы там ни было, но такой агрегат является самодельным, поэтому соблюдайте технику безопасности при работе с ним.
Устройство токарного станка по дереву
Этот агрегат включает в себя несколько главных узлов. Каждый из них выполняет определенную функцию. Для изготовления самодельного устройства потребуется более подробно ознакомиться со структурой этих элементов.
Домашний токарный станок, который изготавливается своими руками, позволит значительно сэкономить на покупке такого дорогостоящего оборудования
Станина. Основа любого станка, в том числе и деревообрабатывающего. Данный узел обеспечивает устойчивость конструкции на рабочей поверхности, а также способствует фиксации отдельных элементов станка. Благодаря станине все составляющие располагаются в нужных местах.
Важно запомнить, что стационарные устройства имеют более габаритную станину, оснащенную ножками. В свою очередь, настольные агрегаты имеют более компактную основу, что делает их мобильными
При производстве станка по дереву своими руками нужно уделить особое внимание этому узлу, так как от него зависит точность и эффективность работы конструкции в целом
Передняя бабка. Этот узел выполняет очень важную функцию: обеспечивает вращение деревянной болванки во время ее обработки. Заготовка фиксируется в патроне, расположенном в шпиндельном валу. Стоит отметить, что некоторые малогабаритные станки включают в себя переднюю бабку, которая может двигаться по направляющим основы (станины). Ее перемещение позволяет отрегулировать расположение отдельных деталей относительно друг друга.
Когда деталь подвергается обработке, переднюю бабку токарного станка надежно закрепляют. Модели, которые относятся к стационарным, нередко совмещают этот элемент со станиной, что делает его полностью неподвижным.
Схема токарного станка по дереву
Задняя бабка. Этот узел, входящий в состав деревообрабатывающей конструкции, не является статичным. Он выполняет очень важную функцию: фиксирует в нужном положении болванку во время ее обработки. Закрепление заготовки посредством заднего узла учитывает ее прижим к патрону. Благодаря тому, что задняя бабка способна свободно перемещаться по направляющим элементам станины, обеспечивается фиксация и обработка деталей разной длины.
Суппорт. Очень важный элемент конструкции, благодаря которому реализуется перемещение резца. Причем последний может иметь различное расположение по отношению к шпинделю. В большинстве самодельных устройств такого типа данную функцию выполняет подручник, надежно закрепленный в рабочем положении.
Эта часть станка способна перемещаться по направляющим основы (станины). Малогабаритные настольные устройства, как правило, подразумевают использование такого элемента, как упор для резцов.
Суппорт универсального токарного станка предназначен для перемещения закрепленного резца вдоль оси шпинделя
Таким образом, как серийный, так и самодельный станок является довольно сложной конструкцией. Любой агрегат для обработки дерева включает в себя несколько взаимосвязанных между собой узлов. Перед тем как сделать токарный станок по дереву своими руками, необходимо четко понять назначение его составляющих.
Изготовление стального станка: инструкция с пошаговым фото
Металлический станок состоит из аналогичных узлов, но сделать их труднее из-за сложности обработки материала. Достоинство конструкции в надежности, отсутствии люфта, что идеально подходит для установки дополнительных узлов, расширяющих функциональность станка.
Общее устройство металлического станка представлено на чертеже, а порядок изготовления конструкции следующий:
Для станины понадобится стальная плита толщиной 1 см. Размеры можно взять аналогичные, как у модели из дерева.
Стойку приваривают из квадратной или круглой трубы сечением 32–40 мм. Можно на плиту приварить гильзу большего диаметра, а в нее вставить трубу и зажать болтом.
Каретку изготавливают из трубы большего диаметра. Она должна свободно надеваться на стойку. К каретке фиксируют стальной хомут для дрели.
Теперь осталось все узлы сложить в одну конструкцию и попробовать хомутами зафиксировать дрель.
Сверлильный станок со шлифовальной плитой
Описываемые модели предназначаются, первым делом, для высверливания отверстий. Но это совсем не означает, что они не способны выполнять и другие функции.
К примеру, станок для сверления вполне разрешается задействовать в качестве токарного. Еще один практичный вариант применения – экспромтный шпиндель шлифовочного станка. В видео представлен вариант изготовления.
Первым делом мастеру потребуется шлифовальный барабан. Тарелочка потребуется для поднятия базовой поверхности над низом барабана. Если этот момент проигнорировать, краешек не получится гладким по той причине, что нельзя будет удерживать заготовку.
Пластину для шлифовки создать совсем просто и займет это всего несколько минут.
Для создания такого станка желательно задействовать клейкие магниты в форме лент на изнанке пластины. Без использования магнитов она начнет скользить, а это плохо скажется на работе. Хотя эти магниты не отличаются особой силой, но заготовку удержать способны. Подробности в видео.
Изготовление станка с использованием асинхронного двигателя
Отсутствие в хозяйстве лишней электрической дрели — это не повод для того, чтобы отказываться от идеи сделать сверлильный станок своими руками. Для привода механизма вращения такого оборудования можно использовать любой электрический двигатель. Такие двигатели, которые раньше были установлены на различной технике, наверняка найдутся в гараже или мастерской любого домашнего умельца.
Лучше всего для изготовления мини сверлильного станка подходят асинхронные двигатели, которыми оснащаются стиральные машины. Если у вас есть такой двигатель, вы можете уверенно применять его для изготовления домашнего сверлильного оборудования. Изготовить сверлильное оборудование с таким двигателем в домашних условиях несколько сложнее, чем с использованием дрели, зато и мощность такого станка будет намного выше.
Чтобы такой мини сверлильно-присадочный станок меньше вибрировал в процессе работы, необходимо устанавливать двигатель на мощное основание и располагать его как можно ближе к стойке
Но тут важно выдержать правильное расстояние, так как от него зависит удобство монтажа ременной передачи, за счет которой вращение от двигателя будет передаваться на сверлильную головку
Для того чтобы вы могли изготовить такой станок в домашних условиях, вам понадобятся следующие конструктивные элементы:
- шестерня;
- шестигранник, на который будет надеваться шкив;
- два подшипника;
- трубки в количестве двух штук, одна из которых обязательно должна быть с внутренней резьбой;
- зажимное кольцо, которое должно быть изготовлено из прочной стали.
Шестигранник также соединяется с металлической трубкой, подшипником и зажимным кольцом. Такое соединение должно быть очень надежным, чтобы полученный узел не разрушился в процессе работы.
Сверлильный станок с асинхронным двигателем
Механизм, необходимый для обеспечения подачи инструмента в таком мини станке, должен состоять из трубки, на которой предварительно делаются надпилы, и шестерни. Трубка будет передвигаться за счет соединения своих зубьев с данными надпилами. В эту трубку, высота которой должна соответствовать величине требуемой подачи инструмента, затем впрессовывается ось с шестигранником.
Пример сверлильного станка с асинхронным двигателем
Рассмотрим один из весьма серьезных вариантов самодельного сверлильного станка с асинхронным двигателем, сделанного явно не новичком. Немногие домашние мастера рискнуть взяться за воплощение такого проекта, но если, что называется, приспичит, то нет ничего невозможного.
Непростой в изготовлении самодельный станок с асинхронным двигателем
Вполне очевидно, что изготовить такой станок достаточно сложно, а еще сложнее затем обеспечить точность его работы. Поэтому оптимальным вариантом является использование электрической дрели для изготовления домашнего сверлильного станка.
Крепление дрели на подвижной раме
Мне не пришлось заниматься этим вопросом дополнительно, так как необходимая конструкция давно была изготовлена для самодельного токарного станка по дереву. После нескольких месяцев работы на нем я от использования дрели на 300 ватт отказался и поставил трехфазный асинхронный электродвигатель, переключив его по конденсаторной схеме на питание от однофазной сети.
Мощность токарного станка и производительность увеличились, а конструкция крепления дрели просто хранилась на полке в мастерской пока не наступил этап ее повторного использования.
Основой крепления служит стеклотекстолитовая пластина прямоугольной формы с вырезанным лобзиком центральным отверстием. На боковой поверхности сделана прорезь, которая сжимается после установки дрели резьбовым соединением.
Для этого сделано внутреннее отверстие под шпильку, стягиваемую гайками с двух сторон.
Верхняя гайка затягивалась обычным ключом, а в качестве нижней использована плоская удлиненная планка или клемма от электротехнического оборудования.
Основные преимущества станка
Эксперты утверждают, что сверлильный станок в некоторых случаях гораздо удобнее, чем дрель. Вот основные преимущества инструмента, который был сконструирован в домашних условиях:
- Дрель соединяется с основой гибким проводом желаемой длины, поэтому она легко доберется в самые труднодоступные места;
- Пользоваться инструментом намного удобнее, чем держать на весу электрическую дрель, особенно в том случае, если нужно просверлить отверстие на потолке или под потолком;
- Он отличается компактностью и мобильностью. Его легко можно переносить или перевозить с места на место;
- Дрель, закрепленная на станке, шумит гораздо меньше, чем без него.
Для того чтобы сконструировать примитивный инструмент, нужно хотя бы примерно представлять себе, что такое дрель. Это инструмент, состоящий из корпуса прямоугольной или овальной формы, в который встроено сверло. При включении аппарата сверло, благодаря электрическому току, начинает вращаться. Таким образом, в материале, с которым соприкасается сверло, появляется отверстие. В процессе вращения сверла оно постепенно увеличивается. Когда отверстие принимает желаемый диаметр и желаемую глубину, оператор выключает инструмент.
В древности, когда об электричестве никто и не слышал, на Руси традиционно использовались каменные и железные сверла. Их вращали вручную, применяя физическую силу. Такая работа была довольно трудоемкой и шла медленно. Появление электродрели заметно облегчило процесс сверления. Единственный минус новых технологий заключается в том, что электрический инструмент для сверления отверстий издает очень много неприятного шума. Этот шум напоминает громкое жужжание пчелы и хорошо слышен соседям, если домашний мастер сверлит отверстие в стене современного многоэтажного дома или старой «хрущевки».
Какие работы можно выполнять
Если домашний мастер пользуется дрелью от случая к случаю, обычно вопрос о станке отпадет сам собой. Многие бывалые мастера даже не покупают собственную электродрель,а берут напрокат у соседей, потому что стоимость качественного инструмента в специализированных магазинах довольно высока. Однако для тех, кто зарабатывает на жизнь ремонтами или работает в компании бытовых , сверлильный станок – идеальный вариант. На нем можно выполнять следующие виды работ:
- Сверление отверстий различного диаметра и разной глубины;
- Обработка резьбы;
- Подготовка картин, деревянных зеркал и вешалок к закреплению на стене;
- Ремонт мебели, которая собрана из нескольких деталей, скрепленных между собой (сверление новых отверстий в том случае, если старые уже рассохлись и пришли в негодность).
Конечно, те же самые работы можно выполнять и при помощи электрической дрели, но использование специального прибора значительно ускорит процесс сверления. Поэтому, если приходится ежедневно сверлить большое количество отверстий (например, при изготовлении предметов мебели), прибор может стать настоящей «палочкой-выручалочкой». Главное – соблюдать технику безопасности при работе и следить, чтобы инструмент был надежно закреплен. Если во время работы дрель неожиданно выскочит из своего «гнезда», домашний мастер и те, кто в этот момент находятся рядом с ним, могут получить серьезную травму. Об этом нужно помнить, закрепляя дрель на основе.
Из чего он должен состоять
Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.
В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.
По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.
Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:
- станина;
- рулевая рейка;
- двигатель.
Область применения самодельных сверлильных станков
Область применения сверлильных станков, изготовленных своими руками, намного уже промышленных аналогов.
Если для сверления отверстия в тонком материале достаточно простой дрели, то для толстого бруса понадобится станок. Ручным инструментом можно испортить полуфабрикат.
Ручные аналоги не могут заменить выпускаемые промышленностью приспособления, тем не менее, для любителей мастерить они станут хорошим подспорьем в выполнении несложных работ (сверление, проделывание мебельных пазов) по дереву, пластику, ПВХ, металлу, фанере.
Самодельный сверлильный станок на основе асинхронного двигателя.
Заменить дрель в самодельном станке можно асинхронным двигателем, например от старой стиральной машинки. Схема изготовления такого станка сложная, поэтому лучше если ее будет делать специалист с опытом токарных и фрезеровочных работ, сборки электросхем.
Схема и устройство станка на основе двигателя от бытовой техники.
Ниже приведены все чертежи, детали и их характеристики, и спецификация.

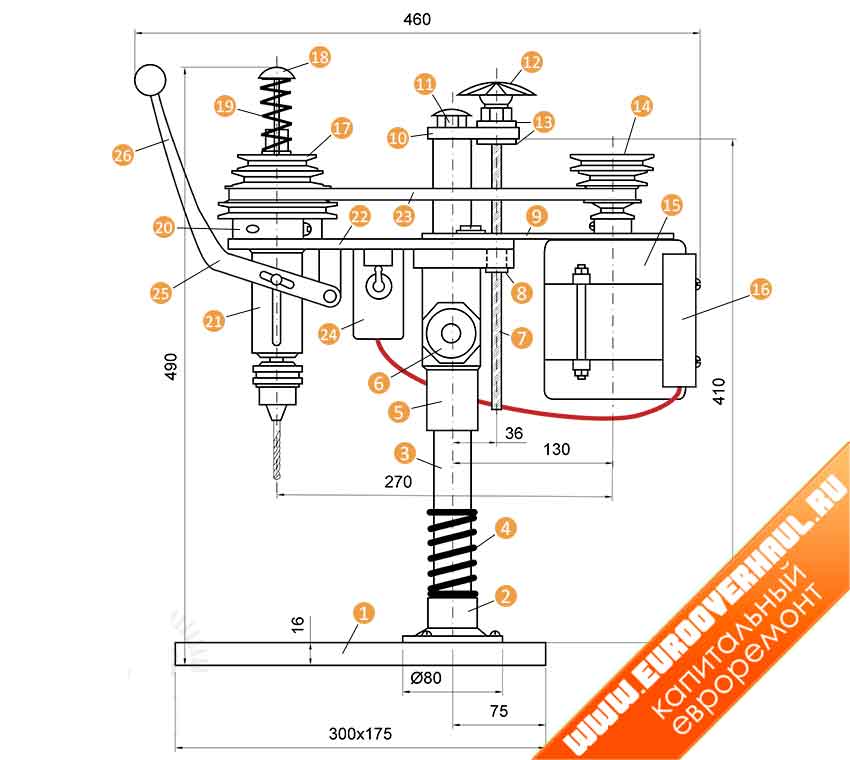

Общий чертеж сверлильного станка на основе двигателя.
Таблица всех деталей и материалов необходимых для изготовления станка своими руками.
| Поз. | Деталь | Характеристика | Описание |
| 1 | Станина | Плита текстолитовая, 300×175 мм, δ 16 мм | |
| 2 | Пятка | Стальной круг, Ø 80 мм | Может быть сварной |
| 3 | Основная стойка | Стальной круг, Ø 28 мм, L = 430 мм | Один конец обточен на длину 20 мм и на нём нарезана резьба М12 |
| 4 | Пружина | L = 100–120 мм | |
| 5 | Втулка | Стальной круг, Ø 45 мм | |
| 6 | Стопорный винт | М6 с пластиковой головкой | |
| 7 | Ходовой винт | Тr16х2, L = 200 мм | От струбцины |
| 8 | Матричная гайка | Тr16х2 | |
| 9 | Консоль привода | Стальной лист, δ 5 мм | |
| 10 | Кронштейн ходового винта | Лист дюралюминия, δ 10 мм | |
| 11 | Специальная гайка | М12 | |
| 12 | Маховик ходового винта | Пластик | |
| 13 | Шайбы | ||
| 14 | Четырёхручьевый блок ведущих приводных шкивов клиноременной передачи | Дюралюминиевый круг, Ø 69 мм | Изменение числа оборотов шпинделя выполняется перестановкой приводного ремня из одного ручья в другой |
| 15 | Электродвигатель | ||
| 16 | Блок конденсаторов | ||
| 17 | Блок ведомых шкивов | Дюралюминиевый круг, Ø 98 мм | |
| 18 | Ограничительный стержень возвратной пружины | Винт М5 с пластмассовым грибком | |
| 19 | Возвратная пружина шпинделя | L = 86, 8 витков, Ø25, из проволоки Ø1,2 | |
| 20 | Разрезной хомут | Дюралюминиевый круг, Ø 76 мм | |
| 21 | Шпиндельная головка | см. ниже | |
| 22 | Консоль шпиндельной головки | Лист дюралюминия, δ 10 мм | |
| 23 | Приводной ремень | Профиль 0 | Приводной клиновой ремень «нулевого» профиля, поэтому такой же профиль имеют и ручьи блока шкивов |
| 24 | Выключатель | ||
| 25 | Сетевой кабель с вилкой | ||
| 26 | Рычаг подачи инструмента | Стальной лист, δ 4 мм | |
| 27 | Съёмная рукоятка рычага | Стальная труба, Ø 12 мм | |
| 28 | Патрон | Инструментальный патрон № 2 | |
| 29 | Винт | М6 с шайбой |

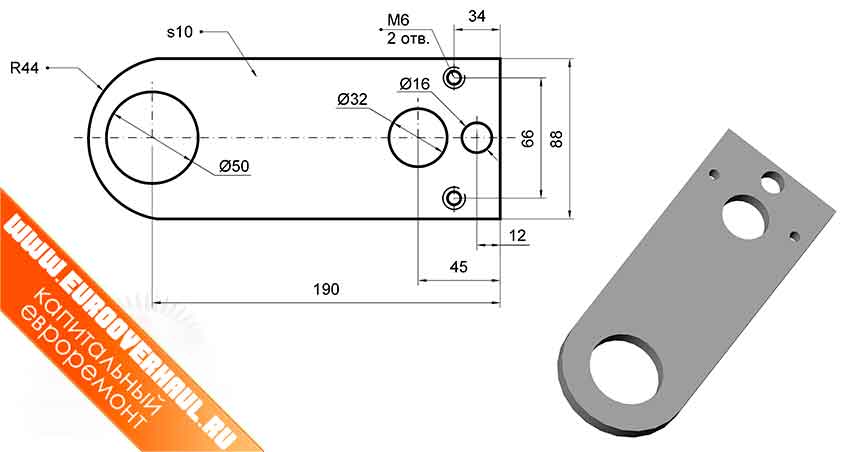

Консоль привода для самодельного сверлильного станка.

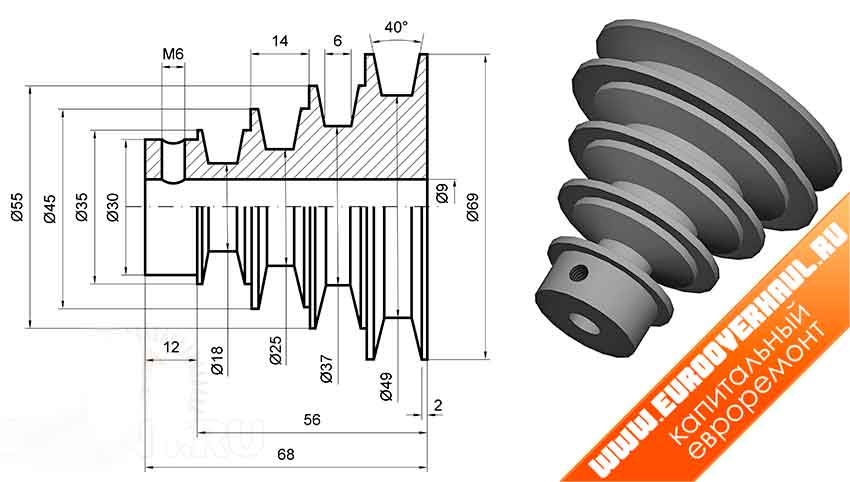

Четырёхручьевый блок ведущих приводных шкивов.

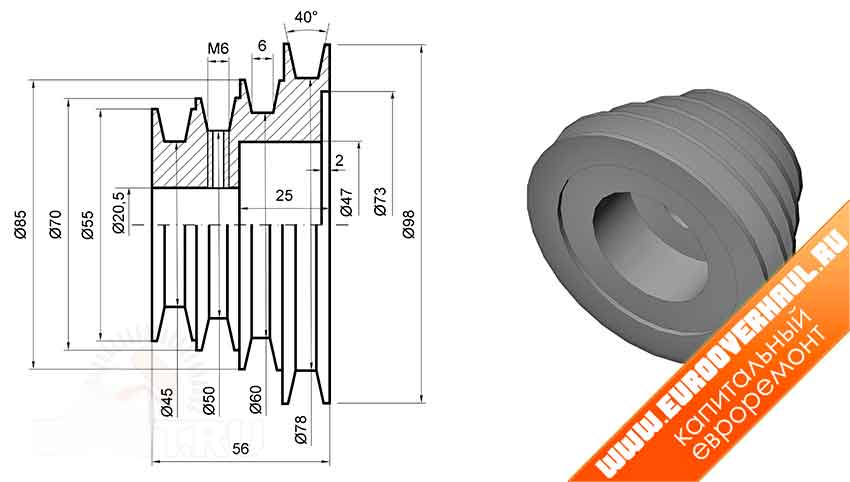

Блок ведомых шкивов. Ограничительный стержень возвратной пружины. Разрезной хомут.
Консоль шпиндельной головки. Шпиндельная головка имеют свою базу – дюралюминиевую консоль и создает поступательное и вращательное движение.
Чертёж шпиндельной головки для самодельного сверлильного станка.
Материалы и детали необходимые для изготовления шпиндельной головки.
| Поз. | Деталь | Характеристика |
| 1 | Шпиндель | Стальной круг Ø 12 мм |
| 2 | Ходовая втулка | Стальная труба Ø 28х3 мм |
| 3 | Подшипник 2 шт. | Радиальный подшипник качения № 1000900 |
| 4 | Винт | М6 |
| 5 | Шайбы-прокладки | Бронза |
| 6 | Рычаг | Стальной лист δ 4 мм |
| 7 | Стопор ходовой втулки | Специальный винт М6 с рифлёной кнопкой |
| 8 | Гайка | Низкая гайка М12 |
| 9 | Стационарная втулка | Стальной круг Ø 50 мм или труба Ø 50х11 мм |
| 10 | Подшипник | Радиально упорный |
| 11 | Разрезное стопорное кольцо | |
| 12 | Концевая переходная втулка | Стальной круг Ø 20 мм |
Шпиндель.

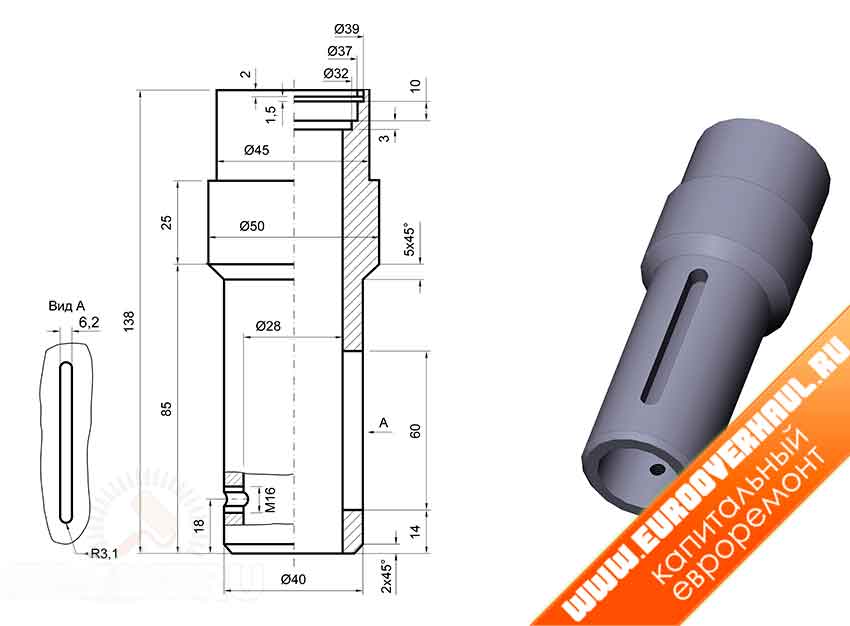

Ходовая втулка.
Стопор ходовой втулки.
Стационарная втулка.

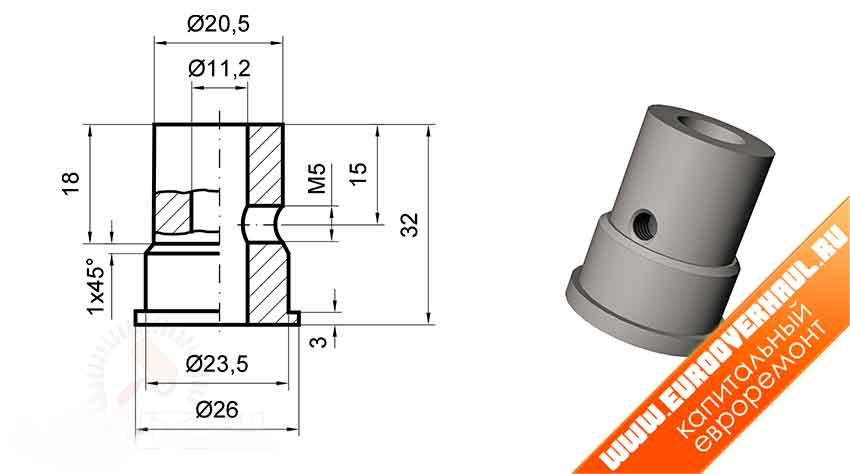

Концевая переходная втулка. Сверлильная головка в собранном виде.

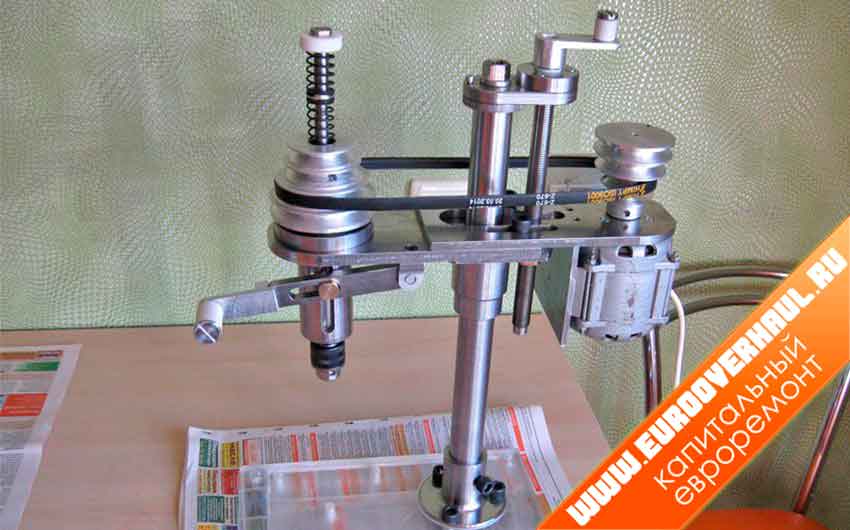

Готовый самодельный сверлильный станок на основе двигателя от бытовой техники. Подключение зависит от самого двигателя.
Простая электрическая схема для заводского станка 2М112.
Устройство
Традиционный вариант токарного станка включает в себя следующие основные узлы: электропривод, станина (основание), передняя бабка, задняя бабка, суппорт. В качестве источника энергии (электропривод) на самодельном токарном станке используется электрическая дрель.
Станина
Предназначена для размещения всех остальных узлов. Она воспринимает всю нагрузку при работе на себя. Поэтому станина должна обладать запасом прочности. Конструкция минимально деформируется при выполнении работ, обеспечивая точность изготовления деталей.
Станина выделена красным
В классическом варианте токарного станка станина представляет собой технологически сложный для изготовления узел. Ее поверхность, сопрягаемая с другими сборочными единицами, входящими в состав токарного станка, выполняется с высокими требованиями точности. В процессе ее технологической обработки используется специальное высокоточное оборудование.
Передняя бабка
В передней бабке токарного станка находится электродвигатель с редуктором и блоком управления. В ее функции входит передача вращения, а также базирование заготовки с целью обработки. Другое название передней бабки – шпиндельная, потому что основная деталь этого узла шпиндель. Это многоступенчатый вал с отверстием внутри, вращающийся в прецизионных регулируемых подшипниках.
Со стороны рабочей зоны находится фланец, к которому крепится трехкулачковый самоцентрирующийся патрон. Через отверстия в вале устанавливаются различные зажимные приспособления, например, цанговый. Крепление заготовки в самодельном станке осуществляется с применением сверлильного патрона электрической дрели, то есть имеет значительные ограничения.
Блок управления обычного токарного станка позволяет подобрать практически любой вариант для обработки детали согласно технологическому процессу. В самодельном варианте функцию передней бабки выполняет электрическая дрель вместе с основанием, на которую она крепится. Поэтому выбор режима обработки заготовки ограничивается функциональными возможностями электроинструмента.
Задняя бабка
Для создания необходимой жесткости при обработке заготовка закрепляется с двух сторон
Это особенно важно для длинных деталей. Поэтому против передней бабки расположена задняя
В корпусе задней бабки находится упорный или вращающийся центр, служащий для поджатия заготовки. В задней бабке может устанавливаться режущий инструмент типа сверл, зенкеров, разверток.
Суппорт

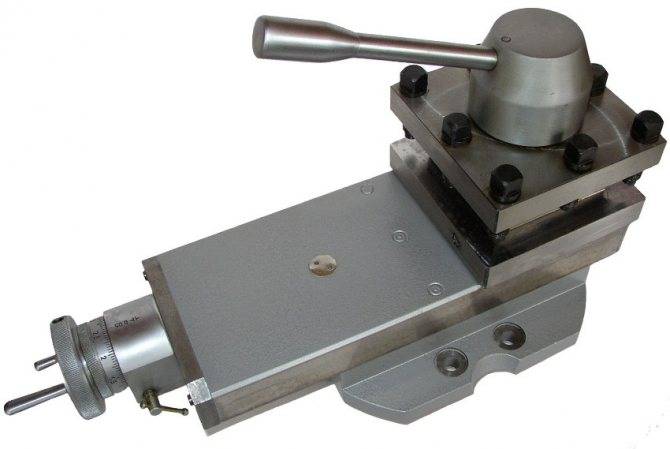

Суппорт токарного станка обеспечивает подачу инструмента в зону обработки. Обычно инструмент крепится в специальной оснастке (резцедержателе), которая размещается на суппорте. Кинематическая схема суппорта позволяет ему перемещаться как в продольном направлении, так и в поперечном относительно оси шпинделя. Для получения конусных поверхностей инструмент может устанавливаться под углом.
Рабочий инструмент токарных станков приводится в движение как вручную, так и с помощью механических устройств. На самодельных токарных станках подача инструмента в зону резания происходит в основном с помощью ручной физической силы.
