ЧПУ фрезер своими руками

ЧПУ фрезер – относительно дорогостоящий прибор. При реализации бизнес проектов наличие стартового капитала может быть ограничено, и покупка такого оборудование потребует существенных затрат. Фрезеровочный станок своими руками решит проблему.

Агрегат производится на циркулярном столе и сверлильном станке. Аренда инструментов обеспечит экономию средств. Сами станки можно изготовить из пластика. Он продается в строительных магазинах.

Сборка ЧПУ фрезера осуществляется в несколько этапов:

создание схемы, обработка материала, сверление несущих отверстий;
изготовление несущих блоков при помощи циркулярной пилы и дрели (производятся одинаковые детали, которые соединяются и образуют блок);
нарезка деталей, образующих рамку основания;
сборка деталей основания благодаря сверлению;
установка стоек и распорок;
изготовление резьбового стержня из гайки и пружины;
установка фрезеровочной детали;
сборка стола для работы (стол собирается из материалов высокой прочности по удобным размерам);
производство муфт (можно использовать пластик);
производство кронштейнов двигателей (можно использовать профиль из металла);
сборка и проверка агрегата.

Управление станков осуществляется благодаря программе. Наиболее подходящей является «kcam». Драйвера двигателя соединяются с ЛПТ. Еще одной подходящей программой является числовое программное обеспечение arduino. Она предполагает наличие прошивки и интерфейса. Для запуска код не обязателен. Фрезерование осуществляется по контуру на заданную глубину, или при помощи лазера. Стандартная прошивка для фрезера не предполагает наличие софта. При работе с прибором следует учитывать правила безопасности.

Применение специальных наборов

Самодельный станок с ЧПУ своими руками можно собрать при использовании специальных наборов. Доступные комплекты для ручной сборки обходятся дорого, но они характеризуются следующими достоинствами:

При применении специального набора можно существенно упростить задачу по сборке. Кроме этого, процесс ускоряется, так как в комплект поставки в большинстве случаев включается чертеж.
Все элементы идеально подходят друг к другу, что обеспечивает высокую точность обработки. При самостоятельном изготовлении конструкции из подручных материалов в большинстве случаев возникают трудности с выдерживанием точных размеров.
Создаваемые станки из подобных наборов выглядят довольно привлекательно, характеризуются практичностью в применении, высокой эффективностью и компактными размерами.
При необходимости станок разбирается для его транспортировки.

Недостатком подобного варианта сборки можно назвать то, что внести изменения в конструкцию не получится. Кроме этого, стоимость набора ненамного ниже стоимости готового станка Ардуино или другого производителя.

Каким требованиям должен отвечать стол

Профессиональный мастер не жалеет денег на приобретение самого современного и надежного оборудования — такие вложения не только окупаются, но и приносят значительную прибыль. Это его постоянная работа и основной доход, а чем выше производительность труда, меньше непродуктивные потери материалов и лучше качество, тем больше прибыли у мастера. Начинающим мастерам нет смысла покупать дорогие станки и оборудование, им вполне достаточно одной ручной фрезы. Соответственно, станок надо делать такой, чтобы фреза в любой момент быстро снималась и могла использоваться в обыкновенном режиме.

Конструкция станка должна быть максимально простой и одновременно надежной

Еще одно требование – стол должен быть максимально простым в изготовлении. Его можно сделать своими руками и с помощью того простейшего набора инструментов, который есть у непрофессионалов.

Чертеж простой столешницы под фрезер

В связи с такими требованиями, мы не будем рассматривать варианты сложных столов, их сделать могут лишь мастера столярного дела. Кроме того, большинство проектов требуют переделки ручного фрезера, после реконструкции инструмент уже нельзя использовать в ручном режиме, надо покупать второй экземпляр. Экономически невыгодно терять время и финансовые средства на изготовление стола для фрезера лишь для того, чтобы пользоваться несколько часов в году, а для обыкновенных более частых работ покупать еще один ручной фрезер.

Если потребность в ручном фрезере выше, нет смысла сооружать сложный станок

Общие сведения

Есть огромное количество причин, по которым люди желают построить собственный фрезеровальный станок, имеющий числовое программное управление, своими руками. Как правило, это происходит лишь по той причине, что мы просто не способны позволить приобрести себе его в магазине или напрямую от производителя, и в этом нет ничего странного, потому что их стоимость крайне велика. Или же вы можете быть похожи на домашних мастеров и получить множество удовольствия от проделанной своими руками работы и создания чего-то невероятного, оригинального. Вы можете просто заниматься таким для получения опыта в деле машиностроения.

Опыт

Когда мастера начали впервые разрабатывать, продумывать и изготавливать первый ЧПУ фрезеровальный станок своими руками, на подготовку проекта ушел приблизительно 1 день. Далее, после этого пришлось покупать элементы, и тут были проведены исследования.

К огромной радости, на некоторые вопросы можно сразу ответить за счет своей инженерно-технической базе, которая часто остается после учебы в соответствующем заведении. И все-таки, многие из проблем, с которыми можно столкнуться, не могли быть рассчитаны. Возможно, вам потребуется кто-то, имеющий практический опыт и информацию по такому вопросу. Естественно, что на форумах по данному вопросу можно найти много ответов от разных людей, и многие из которых противоречили друг другу. В этом случае потребуется продолжить исследования, чтобы выяснить, какие из ответов правда, а что является лишь словесным мусором. Но так приходится делать, если у вас ограниченный бюджет и хочется взять все лучшее из того, что можно приобрести за имеющиеся деньги. Аналогичная ситуация у большинства людей, которые создают самодельный станок фрезера с ЧПУ.

Комплекты и сборочные наборы фрезеров с ЧПУ

Да, существуют доступные комплекты станков для ручных работ по сборке, но еще не было таких наборов, которые можно было бы подстраивать под определенные нужды. Еще нет возможности вносить конструкционные изменения и разновидности станка, а еще их много, и откуда вы знаете, какой из них подойдет конкретно вам? Вне зависимости от того, насколько хороша инструкция, если конструкция продумана ужасно, то конечная машина останется плохой. Вот по этой причине требуется быть осведомленной относительно того, что вы строите и понимать определенную роль играют все детали.

Руководство

Обратите внимание, что самодельные чертежи ЧПУ станков предлагают мало методов решения определенных проблем. Это часто может привести к «неаккуратной» конструкции или даже неудовлетворительной работе машины. Вот этой причине предлагаем вам для начала прочесть следующее руководство

Вот этой причине предлагаем вам для начала прочесть следующее руководство.

Шаг 3: Портал

Подвижной портал — исполнительный орган вашего станка, он перемещается по оси X и несет на себе фрезерный шпиндель и суппорт оси Z. Чем выше портал, тем толще заготовка, которую вы можете обработать. Однако, высокий портал менее устойчив к нагрузкам которые возникают в процессе обработки. Высокие боковые стойки портала выполняют роль рычагов относительно линейных подшипников качения.

Основная задача, которую я планировал решать на своем фрезерном станке с ЧПУ — это обработка алюминиевых деталей. Поскольку максимальная толщина подходящих мне алюминиевых заготовок 60 мм, я решил сделать просвет портала (расстояние от рабочей поверхности до верхней поперечной балки) равным 125 мм. В SolidWorks все свои измерения я преобразовал в модель и технические чертежи. В связи со сложностью деталей, я обработал их на промышленном обрабатывающем центре с ЧПУ, это дополнительно мне позволило обработать фаски, что было бы весьма затруднительно сделать на ручном фрезерном станке по металлу.

Ноименование

Нижняя поперечная пластина портала с креплением приводной гайки.pdf:

Крепления для U-образного профиля.pdf:

Боковые стойки портала.pdf:

U-образный верхний профиль портала.pdf:

Крепление двигателя оси Y.pdf:

Шаг 4: Суппорт оси Z

В конструкции оси Z я использовал переднюю панель, которая крепится к подшипникам перемещения по оси Y, две пластины для усиления узла, пластину для крепления шагового двигателя и панель для установки фрезерного шпинделя. На передней панели я установил две профильные направляющие по которым будет происходить перемещение шпинделя по оси Z

Обратите внимание на то, что винт оси Z не имеет контропоры внизу

Файлы для скачивания «Шаг 4»

Верхняя пластина оси Z для крпеления шагового двигателя.pdf

9712

Скачать

Задняя пластина оси Z.pdf

8718

Скачать

Ложемент фрезерного шпинделя.pdf

8760

Скачать

Нижняя исредняя пластины оси Z.pdf

8788

Скачать

Пластина для крепления фрезерного шпинделя на оси Z.pdf

9200

Скачать

Пластина для крепления гайки перемещения по оси Y.pdf

8318

Скачать

Передняя пластина оси Z для крепления линейных направляющих.pdf

8850

Скачать

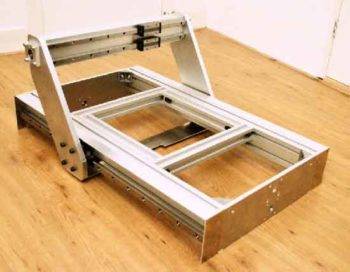

Самодельный чпу станок.Конструкция оси Y.

Самодельный чпу станок я сделал из профильных труб 80х40. Схема чпу станка тоже сделана мной. Можно посмотреть видео на канале железкин.Таким образом я достиг большей жёсткости портала Х. Конструкция по оси Y не представляет сложности. Потому что я описываю в своей статье весь процесс сборки рамы. Поэтому всё понятно как сделать такой станок буквально на коленке. И так первым делом надо нарезать профиль для чпу по размеру.

Профиль для рамы

Прикрутить (для того чтобы не повело после сварки) поперечины две штуки (на фото одна), после чего обварить и болт выкрутить.

Прикрутил поперечины

После того как обварен профиль основания, надо поставить два профиля 30х30 сверху и обварить.

верхние поперечины

После обваривания верхнего профиля, я вырезал с передней части отрезок. (смотрите на фото ниже). Так я его ставил целиком для того, чтобы профиль был приварен ровно.

Установить сверху профиль

И после этого я примеряю портал Х на свой самодельный чпу станок. Но перед этим ставлю рельсы для чпу.Так как лишний отрезок профиля вырезал. И теперь ничего не мешает.

Отверстия в профиле я закрываю металлом и обвариваю. Потому что отверстия выглядят не очень красиво. После того как я завершил все сварочные работы, я буду зашлифовывать все сварные швы. Потому что они не красиво выглядят.

Теперь я поставлю подшипники для чпу станка, и винт ШВП 1204.

На фото ниже видно под подшипником KP008 (передняя часть) я установил подкладку. Потому что она нужна для выравнивания подшипников по высоте. Так как высота переднего и заднего подшипника разная.

Я сделал эту подкладку из дюраля толщиной 3 мм. Смотрите фото ниже.

Подкладка под подшипник.Чертёж.Вид на подшипник

Крупным планом.

Соединение с порталом Х

Когда установлены рельсы, можно поставить портал. Корпус гайки ШВП соединяю с порталом Х (на портале отверстия ещё не просверлены) потому что сверлить буду по месту.

Место соединения корпуса гайки швп с порталом Х.

Соединение с порталом Х. Я так же привёл чертёж соединительной пластины в статье Портал станка с ЧПУ. (Х)

Так выглядит соединительная пластина с порталомРазмер соединяющего узла с порталом Х

После того как я завершил все работы по соединению портала, можно переходить к другой работе.

Узлы креплений ЧПУ станка.

Для того чтобы работа была последовательной, я перехожу к работе по креплению шаговых двигателей

Так как этот узел имеет важное значение, поэтому я сделал крепёж из стали толщиной 2мм

Основы для установки креплений шаговых двигателей.Левая и правая части одинаковые.

Я вырезал две стальные заготовки, размер которых указан на чертеже в верхней части. Так как обе части одинаковые, я указал размер только на одну заготовку. И теперь на эти пластины я буду устанавливать крепление для шаговых двигателей. Но можно обойтись и без дополнительного переходного крепления. Потому что я для установки двигателей уже изготовил дополнительное крепление, я и буду его использовать. Потому что оно предусматривает возможность установки двигателей двух типов. Так как моём случае установлены два шаговых двигателя на один драйвер (двигатели Nema 17).

Переходное крепления я сделал из дюраля толщиной 3 мм. Для оси Y я изготовил два таких переходных крепления. Но можно установить такие же крепежи и на другие оси. Смотрите фото ниже текста.

Крепёж для шаговых по YЗадняя часть с установленным креплением.

Фото крепление Nema 17

Крепление двигателя на переходном крепеже

Теперь снимаю все детали и окрашиваю раму и те детали, которые не покрашены. Потому что потом покрасить будет проблемно. Фото ниже. Сборка фрезерного станка с чпу.

Покраска станка с чпу

После того как станок я покрасил, начинаю сборку. На фото, которое размещено ниже вы можете посмотреть на мой самодельный чпу станок.

Предварительная сборка.

Ножки для станка.

Для конструкции в качестве ножек я буду использовать крышки от зубной пасты. Но вполне возможно использование и других подходящих материалов.

Ножки станка сделаны из крышек зубной пасты.Верхняя часть тюбика пасты отрезана.

Самодельный фрезер: вариант №1

Фактически эта модель представляет собой сочетание токарного и сверлильного станка. От первого будет использована станина. На направляющие устанавливается координатный стол, который будет передвигаться по одной оси. На место передней бабки монтируется опорная колонна для установки фрезерной головки.

Электродвигатель монтируется отдельно, чтобы его вибрация не влияла на точность выполнения операций. В верхней части фрезерной головки необходим натяжитель. С его помощью выполняется регулировка ременного привода.

Особенности самостоятельного изготовления фрезерного станка:

смещение рабочей головки в вертикальной плоскости происходит с помощью червячной передачи;
плита для установки заготовок с пазами крепления;
монтаж осветительного прибора для повышения точности выполняемых работ.

С помощью этого фрезерного станка можно делать основные операции по обработке металлических заготовок. Недостаток конструкции – отсутствие поворотного механизма на рабочей головке.

Сборка

Чтобы собрать самодельный станок для фрезерования 3D детали по дереву своими руками нужно сделать чертежи, подготовить необходимый инструмент, комплектующие, изготовить недостающие детали. После этого можно приступать к сборке.

Очередность сборки своими руками мини станка с ЧПУ с обработкой 3D складывается из:

направляющие суппортов устанавливают в боковины вместе с кареткой (без винта).
каретки перемещают по направляющим до тех пор, пока их ход не станет плавным. Тем самым производится притирка отверстий в суппорте.
затяжки болтов на суппортах.
крепления сборочных единиц на станке и установка винтов.
установки шаговых двигателей и соединения их с винтами при помощи муфт.
контроллер выделен в отдельный блок для уменьшения влияния на него работающих механизмов.

Самодельный станок с ЧПУ после сборки обязательно должен быть опробован! Тестирование 3D обработки проводится посредством использования щадящих режимов для выявления всех неполадок и их устранения.

Работа в автоматическом режиме обеспечивается программным обеспечением. Продвинутые пользователи компьютеров могут использовать блоки питания и драйверы к контроллерам, шаговым двигателям. Блок питания преобразует поступающий переменный (220 В, 50 Гц) в постоянный ток необходимый для питания контроллера и шаговых двигателей. Для них управление станком с персонального компьютера проходит через порт LPT. Рабочими программами являются Turbo CNC и VRI-CNC. Для подготовки необходимых для воплощения в дерево рисунков используют программы графических редакторов CorelDRAW и ArtCAM.

Пошаговая инструкция

Для того чтобы понять с чего начать, давайте будем ориентироваться на принципиальную схему ЧПУ.

Итак, сборка готового станка производится в следующей последовательности:

Создание чертежей, с учетом прокладки и подключения электрооборудования. Можно начертить вручную, но я бы рекомендовал такие программы как Компас, Автокад или Визио. В них легче будет подправить чертеж, а в Визио даже имеются сразу готовые библиотеки по электрооборудование;
Следующий шаг — заказ комплектующих;
После поступления комплектующих можно приступить к монтажу станины. Почему после поступления? Да для того чтобы сделать станину с учетом уже пришедших комплектующих;
Монтаж шпинделя;
Монтаж системы водоохлаждения. При данной операции скорей всего придется использовать фумленту и обычный автомобильный герметик, для того чтобы конструкция была надежней и не протекала;
Подключение электропроводки, установка кнопки аварийной остановки;
Подключение управляющей платы (она же контроллер). В качестве такой платы можно использовать — KY-2012 — 5 Axis CNC Breakout Board for Stepper Motor Driver with DB25 Cable. Найти такую будет не сложно в просторах интернета. Также часто можно встретить самодельные станки на базе arduino;
Установка программного обеспечения и загрузка чертежей;
Настройка станка или так называемая «пуско наладка».

Чертежи

Как я уже выше говорил, при создании чертежей необходимо прорисовывать все тонкости от размеров до электропроводки. Это позволит уменьшить число ошибок в проектировании станка.

Изготавливаем каркас

Как я уже говорил каркас можно сделать как из фанеры, так и из металла. Можно комбинировать применение этих материалов. Ниже выкидываю чертеж каркаса.

Не забываем о жесткости конструкции и ее геометрии

Очень важно оставить регулировки для более тонкой настройки станка:

По высоте машины как на видео;
По осям Х и У.

Видео вам в помощь, чтобы не сделать ошибок:

Монтаж шпинделя

Устанавливаем шпиндель только после полного монтажа каркаса. При монтаже необходимо оставить на шпинделе возможность регулировки по высоте и вертикали. Иначе говоря, если шпиндель будет установлен не вертикально, нужна регулировка, которая бы задала нужный угол.

Что такое сверлильный станок и для чего он нужен

Просверлить тонкий материал не будет проблемой, достаточно взят дрель в руки, пару секунд и работа сделана. Но что делать, если вам очень нужно сделать точное и выверенное отверстие в толстом брусе? Ручные инструменты не подойдут, потому что есть большой риск испортить заготовку. Результатом такой работы будет смещение центра отверстия, появления рваного края и изменение геометрии. Избежать таких недочетов и сделать отверстие с определенными параметрами вам поможет именно сверлильный станок. За счет надежности фиксации детали, которую вы будете обрабатывать, а также центрованию инструмента получится обеспечить точность сверления, которой не добиться при работе дрелью.

Для того, чтобы сделать своими руками присадочный станок для мебели, потребуется доработать исходный инструмент. На изготовление не уйдет много времени и сил.

Не нужно забывать и про универсальность такого инструмента – при замене сверл вы сможете работать с абсолютно любыми материалами, и с мягкой древесиной, и с металлом, а также будет несложно просверлить листовую сталь. Вместо сверл можно использовать фрезу, и тогда устройство сможет заменить даже фрезерный станок с небольшой мощностью. Кроме того, сверлильный станок поможет облегчить труд мастеру. Поверьте, работать со стационарными устройствами намного проще, и не требуется удерживать на весу тяжелые инструменты.

Из чего он должен состоять

Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.

В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.

Вертикальный вариант станка.

Вертикально-сверлильный станок.

Настольный сверлильный мини-станок.

Сверлильный станок из дрели.

Из чего состоит сверлильный станок?

Общее устройство сверлильного станка.

По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.

Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:

станина;
рулевая рейка;
двигатель.

Область применения самодельных сверлильных станков

Мысли о создании сверлильного станка своими руками возникает у людей, любящих мастерить, но в то же время не занимающихся изготовлением каких-либо предметов на профессиональной основе как с использованием металла, так и прочих материалов (дерево, пластик и т.д.).

Это обусловлено тем, что самодельное оборудование не сможет в полной мере заменить промышленно выпускаемые аналоги в полной мере, как по функциональности, так и по производительности, а лишь облегчит выполнение несложных ремонтных и прочих работ.

Кроме этого, радиолюбители и люди, занимающиеся самостоятельным изготовлением печатных плат, также могут поставить перед собой подобную задачу, т.к. наличие сверлильного станка значительно упрощает их работу, а приобретение оборудования заводского производства нерентабельно.

Самодельная конструкция с использованием двигателя от стиральной машины

Классическая технология

Из фанеры необходимо вырезать стенки будущего корпуса: две боковые 37х37, заднюю 34х37 и переднюю 9х34. Для скрепления заготовок подойдут обычные саморезы. В роли направляющих могут использоваться уголки. Для более точной установки в нужном месте делается шпунт 3 мм.

Рабочую поверхность можно сформировать из уголков длиной 14 сантиметров. В нижней части фиксируется один подшипник, сверху два остальные. На расстоянии 6 см от дна необходимо просверлить отверстие, чтобы подключить шаговый двигатель.

На передней панели мастеру нужно проделать небольшую выемку размером 8 мм, которая понадобится для установки подшипника опоры винта хода. Соорудить этот агрегат можно из строительной шпильки. Стоит отметить, что только схема подключения шагового двигателя поможет избежать самых распространенных ошибок. Готовые каретки устанавливаются на оси. Чтобы основание было максимально прочным, нужно задействовать клей ПВА. Вместо привычного шпинделя в самодельной стенке будет установлен дремель с кронштейновым держателем. Только после сборки всех элементов оси их аккуратно монтируют в корпус.

Другие функциональные детали

Их перечень таков:

Опорная плита. Гасит волны упругости.
Плата привода для погашения вибраций.
Гребенчатые упоры (гребёнки). Нужны для нейтрализации вертикальных вибраций заготовки.
Статичный боковой упор. Гарантирует правильную подачу детали и глубину её горизонтальной обработки.
Уловитель пыли.

Привод

Проём для размещения привода лучше сделать круглым, так у станка будет меньше вибраций в работе. Двигатель не должен контактировать с плитой.

Установка привода в данную плиту такова:

Плату привода лучше создавать из текстолита или стеклотекстолита плотностью минимум 1,5 см.

Станок с ЧПУ своими руками

Функциональная схема станка с ЧПУ.

Итак, как сделать данное устройство? Чтобы изготовить станок ЧПУ своими руками, необходимо потратить время на разработку проекта, а также ознакомиться с существующими заводскими моделями. Следуя этим первым и самым простым правилам, удастся избежать самых распространенных ошибок.

Стоит отметить, что фрезеровочный ЧПУ станок – технически сложное устройство с электронными элементами. Из-за этого многие люди полагают, что его невозможно сделать вручную.

Конечно же, данное мнение ошибочно. Однако необходимо иметь в виду, что для сборки понадобится не только чертеж, но и определенный комплект инструментов и деталей. Например, понадобится шаговый двигатель, который можно взять из принтера и т.д.

Следует также учитывать необходимость определенных финансовых и временных затрат. Если подобные проблемы не страшны, тогда изготовить доступный по стоимости и эффективный агрегат с координатным позиционированием режущего инструмента для обработки металла или дерева не составит труда.

Схема

Наиболее трудным этапом изготовления станка ЧПУ по металлу и дереву является выбор оптимальной схемы оборудования. Тут все определяется размерами заготовки и степени ее обработки.

Для бытовых целей лучше отдать предпочтение чертежу небольшого устройства с необходимым набором функций.

Одним из вариантов может быть конструкция, состоящая из двух кареток, которые будут перемещаться в плоскости. Стальные шлифовальные прутки отлично подойдут в качестве основания. На них крепятся каретки.

Также понадобятся ШД и винты с подшипниками качения, чтобы обеспечить трансмиссию. Управление фрезера самодельного станка с ЧПУ будет осуществляться с помощью программы.

Подготовка

Для автоматизации самодельного фрезерного станка с ЧПУ необходимо максимально продумать электронную часть.

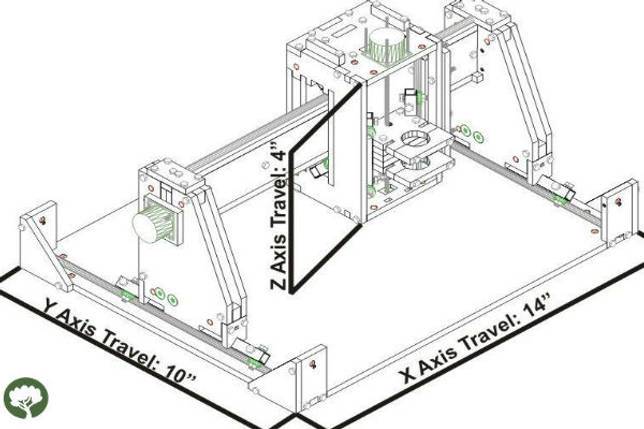

Чертеж самодельного станка.

Ее можно разделить на несколько элементов:

блок питания, обеспечивающий подачу электроэнергии на ШД и контроллер;
контроллер;
драйвер, регулирующий работу подвижных частей конструкции.

Затем, чтобы построить самому станок, необходимо подобрать сборочные детали. Лучше всего использовать подручные материалы. Это поможет максимально уменьшить расходы на инструменты, которые вам понадобятся.

Основу обычно делают из дерева, оргстекла или металла

Важно, чтобы во время движения суппортов не возникали колебания. Они приведут к неточной работе аппарата

В связи с этим нужно правильно разработать их конструкцию.

Вот некоторые советы по выбору деталей:

в качестве направляющих подойдут прутки диаметром до 12 мм;
лучшим вариантом для суппорта будет текстолит;
ШД обычно берут от принтеров;
блок фиксации фрезы также делается из текстолита.

Инструкция по сборке

После подготовки и выбора деталей можно приступать к сборке фрезеровального агрегата для обработки дерева и металла.

В первую очередь следует еще раз проверить все комплектующие и удостовериться в правильности их размеров.

Схема устройства ЧПУ.

Порядок выполнения действий при сборке выглядит приблизительно следующим образом:

установка направляющих суппорта, их крепление к боковым поверхностям конструкции;
притирка суппортов в результате их перемещения до тех пор, пока не удастся добиться плавного хода;
затяжка болтов;
установка компонентов на основании устройства;
закрепление ходовых винтов с муфтами;
крепление к винтам муфт шаговых двигателей.

Всю электронную составляющую следует расположить в отдельном блоке. Таким образом, вероятность сбоя во время работы будет сведена к минимуму. Подобный вариант размещения электроники можно назвать лучшей конструкцией.

Особенности работы

После того, как самодельный станок с ЧПУ был собран своими руками, можно приступать к испытаниям.

Кинематическая схема работы устройства.

В ПО должны содержаться все необходимые драйверы для контроллеров.

Начинать следует с несложных программ. При первых запусках необходимо следить за каждым проходом фрезы, чтобы убедиться в правильности обработке по ширине и глубине

Особенно важно проконтролировать трехмерные варианты подобных устройств

Общие понятия

Как правило, на всех станках с ЧПУ используется электрический гравер, либо фрезер, на котором можно менять насадки. Станок с числовым управлением применяется для придания тем или иным материалам элементов декора и не только. ЧПУ станки, в связи с продвижениями в компьютерном мире, должны иметь множество функций. К таким функциям относятся:

Фрезерование

Механический процесс обработки материала, в процессе которого, режущий элемент (насадка, в виде фрезы), производит вращательные движения на поверхности заготовки.

Гравировка

Заключается в нанесении того или оного изображения на поверхности заготовки. Для этого используют либо фрезы, либо штихель (стальной стержень с заострённым под углом одним концом).

Сверление

Механическая обработка материала резаньем, с помощью сверла, за счёт которого получаются отверстия разных диаметров и отверстия, имеющие много граней различных сечений и глубин.

Лазерная резка

Способ раскроя и резанья материала, при котором отсутствует механическое воздействие, сохраняется высокая точность заготовки, а также деформации, совершаемые данным способом, имеют минимальные деформации.

Графопостроитель

Производится высокоточное рисование сложнейших схем, чертежей, географических карт. Рисование производится за счёт пишущего блока, посредством специализированного пера.

Рисование и сверление печатных плат

Производство плат, а также рисование электропроводящих цепей на поверхности диэлектрической пластины. Также сверление маленьких отверстий под радиодетали.

Какие функции будет выполнять ваш будущий станок с программным управлением решать только вам. А дальше рассмотрим конструкцию станка ЧПУ.

Подготовьте файл Stl для обработки

Теперь вам, вероятно, придется сориентировать и масштабировать модель, чтобы она «поместилась внутри» вашей заготовки.

Нажмите кнопку перемещения/копирования в верхнем меню, когда вы выберете модель, появятся ручки для захвата и стрелки.

Ориентация модели в Fusion 360

Используйте мышь, чтобы изменить ориентацию и положение модели с помощью маркеров вращения и стрелок.

Масштабировать файл Stl

Следующим шагом является масштабирование модели в соответствии с размером заготовки. Нажмите I на клавиатуре, и появится окно проверки.

Выберите вид, который показывает самую длинную грань модели, и измерьте расстояние от края до края.

Используйте этот размер, чтобы использовать команду «Масштаб» для изменения размера модели stl.

Выберите раскрывающееся меню «Изменить» и выберите «Масштаб».

3D модель на ЧПУ. Изменить масштаб

Масштабирование модели под размер заготовки

Введите значение шкалы. Здесь могут потребоваться некоторые пробы и ошибки, чтобы получить модель до размера, который будет соответствовать вашему куску исходного материала.

Мини-фрезерный станок по металлу своими руками

Мини- фрезер ручной сборки состоит из электропривода из дрели, прикрепленной к станине. Чтобы собрать мини-фрезер, понадобятся следующие материалы:

Металлические уголки № 25
Швеллер
Автомобильный домкрат
Квадратная труба профилем на 20
Штырьки из металла для осей
Плотная фанера
Конус Морзе
Электропривод мощностью 400 вт
Сверлильный патрон

Первым делом необходимо изготовить станину из швеллера, в итоге должна получиться сварная конструкция в виде буквы П. Далее, из металлического уголка, который прикрепляется болтами к колонне, изготавливаются вертикальные направляющие для передвижения фрезерной консоли. Непосредственно вертикальное передвижение консоли фрезера будет осуществляться с помощью автомобильного ромбовидного домкрата по амплитуде в 10см. Направляюще консоли изготавливаются из профильной трубы, к которой прикрепляются штырьки из металла с резьбой. Амплитуда перемещения вбок составляет 13 см, а по горизонтали – примерно 9 см.

Из толстой фанеры изготавливается рабочий стол, который закрепляется к металлическому каркасу винтами. Чтобы добиться максимальной прочности рабочей поверхности, фанеру облицовывают текстолитом. Для этого вырезается заготовка в соответствии с размерами фанеры с припусками 25 мм. На текстолитовую деталь, а также на поверхность фанеры наносится клей, после склеивания процедура повторяется на оборотной стороне.

Из уголка и профильной квадратной трубы нужно сварить тиски, которые устанавливаются на столешницу, прикрепляясь саморезами. К приваренным перемычкам в станине прикрепляется дрель шпинделем книзу. К нему присоединяется конус Морзе со сверлильным или цанговым патроном. С помощью такого мини-агрегата можно обрабатывать или изготавливать изделия из мягких металлов – бронзы, алюминия.

Данная модель фрезера отличается тем, что сама дрель неподвижна, а перемещается только консоль с деталью. Существует второй вариант подобного фрезера, когда изделие находится неподвижно, а дрель перемещается с помощью лифта вдоль станка. Чтобы изготовить лифт, необходимо вырезать из текстолита опорную пластину, установить на столешницу. К пластине прикрепляется пара параллельных стоек, по которым будет передвигаться каретка (с помощью толкающего механизма) с прикрепленным мини-фрезером. Лифт должен быть устойчивым, жестким, чтобы не возникало ни малейшего люфта, который может испортить изделие при обработке.

Как сделать ЧПУ фрезер своими руками
