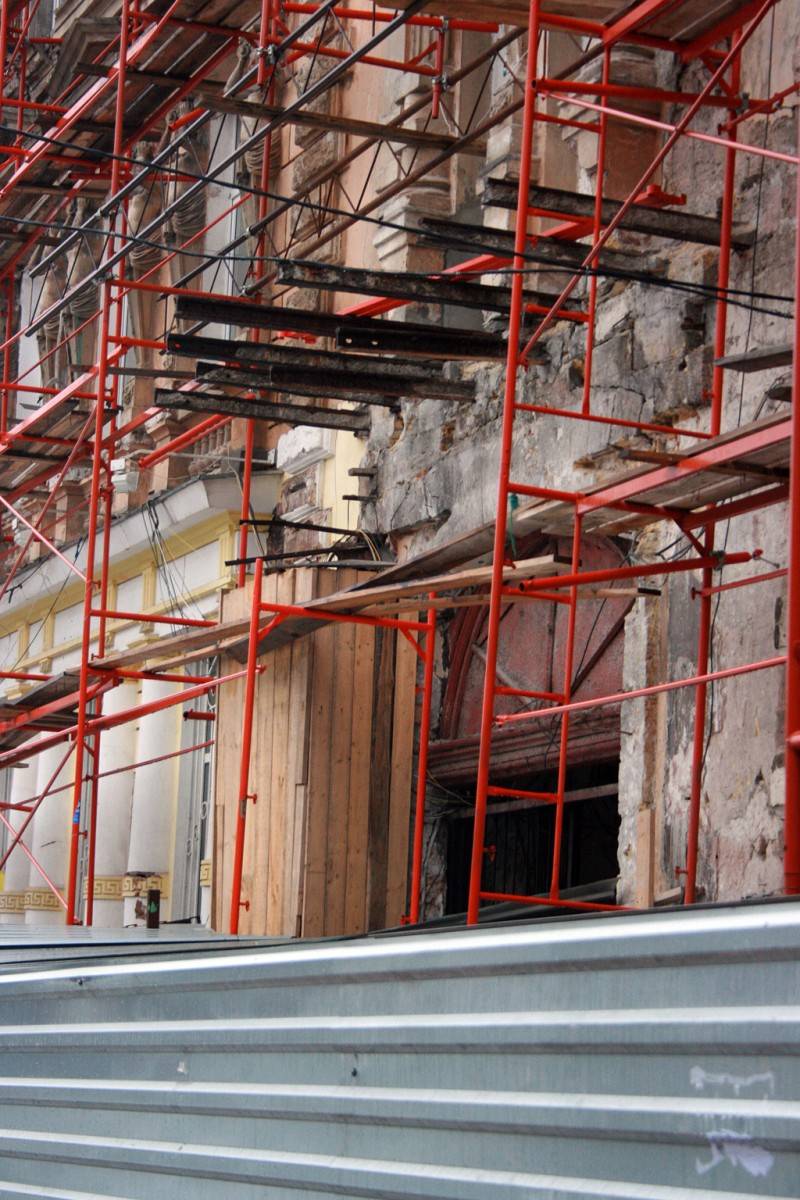

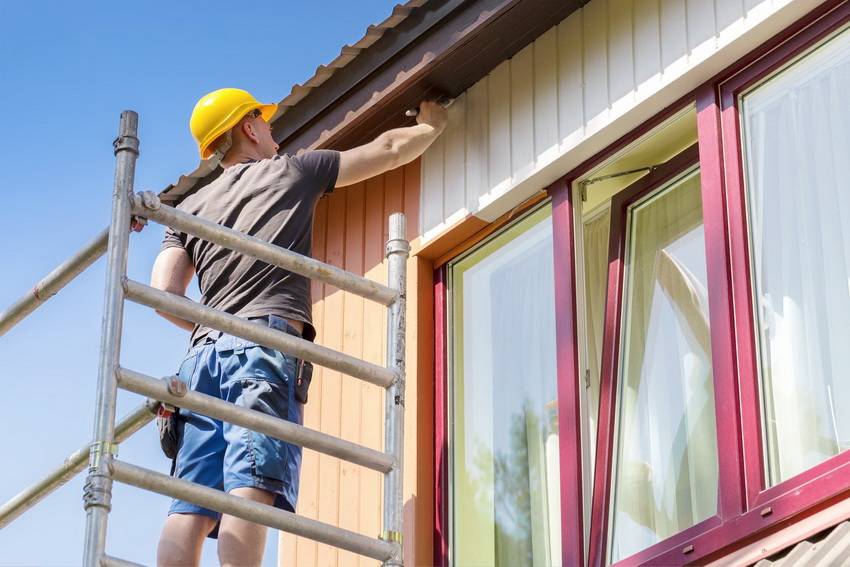

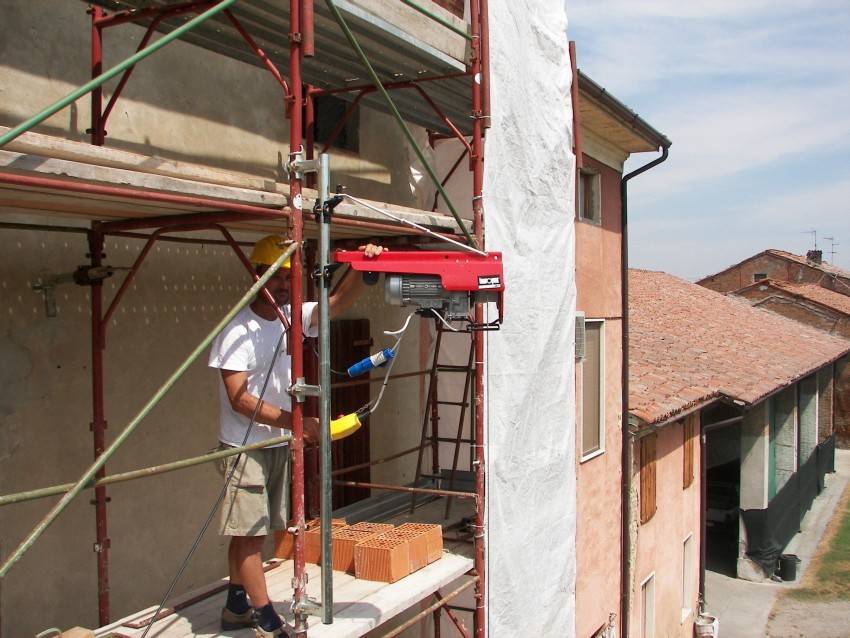

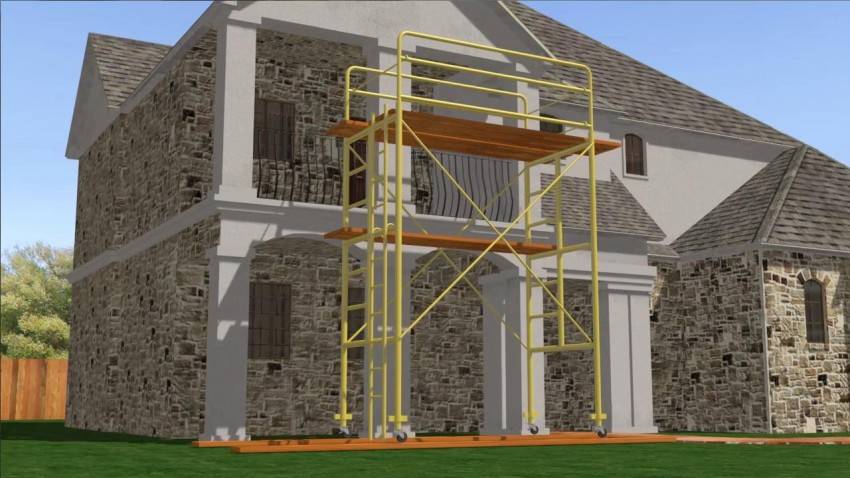

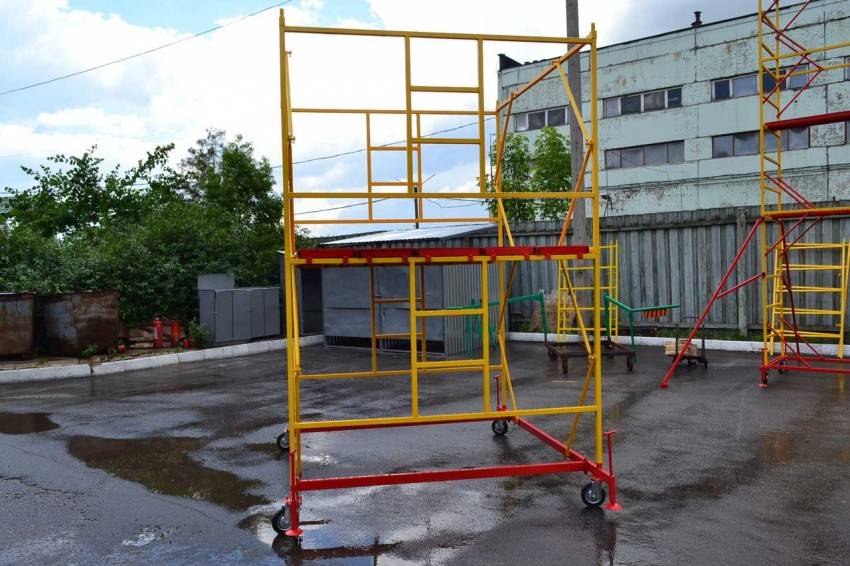

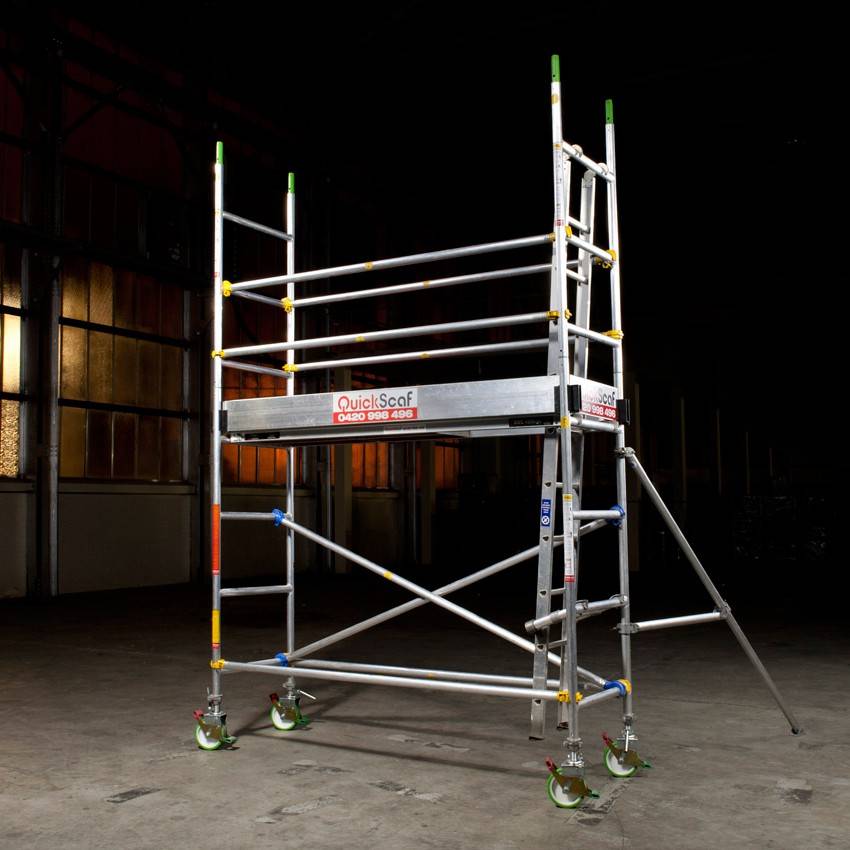

Фото строительных лесов своими руками

Также рекомендуем просмотреть:

Полировка фар своими руками
Точилка для ножей своими руками
Антенный усилитель
Восстановление аккумулятора
Мини паяльник
Как сделать электрогитару
Оплетка на руль
Фонарик своими руками
Как заточить нож для мясорубки
Электрогенератор своими руками
Солнечная батарея своими руками
Течет смеситель
Как выкрутить сломанный болт
Зарядное устройство своими руками
Схема металлоискателя
Станок для сверления
Нарезка пластиковых бутылок
Аквариум в стене
Врезка в трубу
Стеллаж в гараж своими руками
Симисторный регулятор мощности
Фильтр низких частот
Вечный фонарик
Нож из напильника
Усилитель звука своими руками
Трос в оплетке
Пескоструйный аппарат своими руками
Генератор дыма
Ветрогенератор своими руками
Акустический выключатель
Воскотопка своими руками
Туристический топор
Стельки с подогревом
Паяльная паста
Полка для инструмента
Пресс из домкрата
Золото из радиодеталей
Штанга своими руками
Как установить розетку
Ночник своими руками
Аудио передатчик
Датчик влажности почвы
Счетчик Гейгера
Древесный уголь
Wi-Fi антенна
Электровелосипед своими руками
Ремонт смесителя
Индукционное отопление
Стол из эпоксидной смолы
Трещина на лобовом стекле
Эпоксидная смола
Как поменять кран под давлением
Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях

Общая информация

Встречаются мнения, что леса из металла и дерева лучше (и дешевле) арендовать, чем собирать самостоятельно. Основной аргумент – покупка труб обойдется дороже. И такие суждения подкрепляются экономическими расчетами. Судя по всему, авторы подобных замечаний проживают в городских квартирах и имеют довольно смутное представление о том, что это такое – поддержание своего дома в надлежащем состоянии (и фасадной части, и помещений, высота которых, как правило, превышает типовую). А ведь собственнику этим приходится заниматься регулярно.

Более того, сочетание таких материалов, как металл (скелет) и доски (настилы на каждом из уровней) считается оптимальным. Одно из преимуществ деревянных лесов в том (второе – невысокая конечная стоимость), что конструкция после окончания строительства (ремонта) легко разбирается, а материал используется для других хозяйственных целей. Но есть и существенный минус – ограничение в грузоподъемности.

То есть на подобном приспособлении можно проводить только такие работы, как оформление фасада (окраска, отделка сайдингом), обработка потолков, штукатурка и ряд иных. При возведении же кирпичной кладки или одновременном пребывании на высоте нескольких человек деревянные леса непригодны. А вот сборка из труб и досок универсальна в использовании.

Единственная сложность – в правильном выборе варианта лесов строительных и способа скрепления всех конструктивных элементов. Затраты на изготовление таких многоуровневых подмостков оправданы лишь в том случае, если их можно разбирать и хранить в сарае (на территории или еще где) до следующего применения. А вот тратить деньги на неразборную модель, сварную, нерационально, и вряд ли кто станет этим заниматься. Нельзя не учитывать и такие факторы, как сложность изготовления, прочность сооружения и его устойчивость.

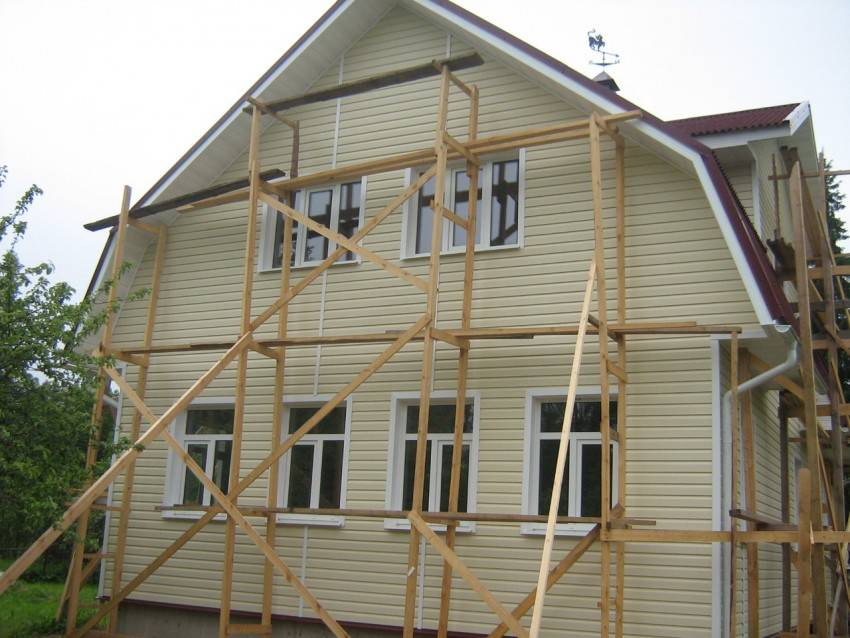

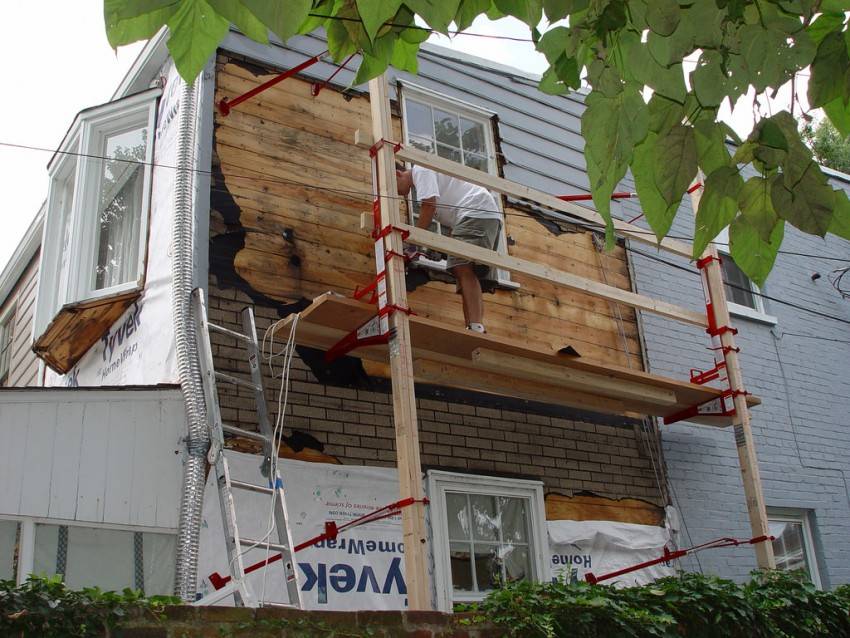

Стандартные леса из дерева

Конструкция этих подмостей пришла к нам из Средних веков. Принцип формирования рамы и соединения деталей с тех пор не изменился. Усовершенствовались только сами крепежи

На них стоит обратить особое внимание

Основные элементы деревянных лесов

1 — стойки; 2 — поперечены; 3 — настил; 4 — раскосы; 5 — стабилизирующие откосы

Стойки. Вертикальные опоры из обрезной доски хорошего качества. Воспринимают нормальную (по вектору гравитации) нагрузку от всей конструкции и передают её на основание (грунт). Требования к стойкам:

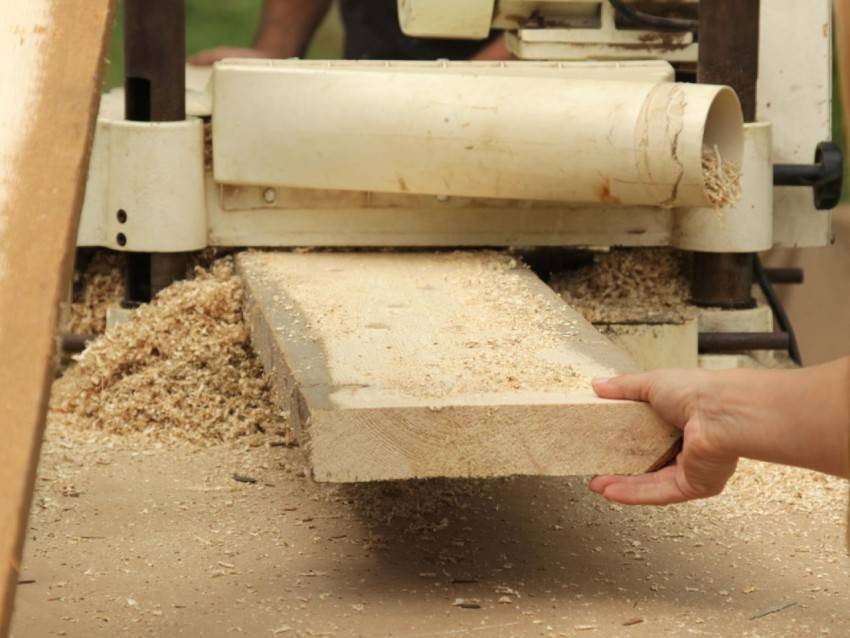

Доска обрезная 1-го сорта любой породы.
Толщина доски — не менее 30 мм, ширина — не менее 100 мм.
Механическая целостность каждого отдельного элемента. Доска не должна быть лопнувшей, надломанной, гнилой, кривой, переменного сечения, с избыточным обзолом или отверстиями.
Доска не должна быть поражена насекомыми.

Особое внимание необходимо уделить узлу сращивания стоек по вертикали. Элементы должны соединяться «встык», а не «внакладку» и зажиматься с обеих сторон. Поперечины

Воспринимают нагрузку от настила и передают на стойки. Требования к ним аналогичны требованиям к стойкам. Одно дополнительное требование: недопустимо использование срощенных поперечин без дополнительной опоры

Поперечины. Воспринимают нагрузку от настила и передают на стойки. Требования к ним аналогичны требованиям к стойкам. Одно дополнительное требование: недопустимо использование срощенных поперечин без дополнительной опоры.

Настил. Поперечные трапы, передающие нагрузку от людей и материалов на поперечины. Может быть выполнен из обрезной или необрезной доски, а также быть комбинированным — направляющие из доски, сверху листовой материал. Допускается сплошной настил и в разбежку.

Раскосы. Диагональные связи, соединяющие стойки разных рядов. Допускается использование рейки, горбыля. Желательно устанавливать раскосы максимальной длины, чтобы связать наибольшее количество стоек.

Откосы. Диагональные упоры, поддерживающие конструкцию во избежание отклонения от стены. Обычно применяют доску 25 мм.

Правила возведения деревянных лесов

Существует набор общих правил, соблюдая которые вы сможете собрать надёжную и безопасную конструкцию. Эти правила выведены из требований ТБ и опыта работы мастеров-высотников:

Основание должно быть надёжным. Если под ногами рыхлая земля или песок — сделайте деревянные площадки для опоры стоек.
Ширина прохода между стойками — не менее 500 мм.
На каждый узел — не менее 3-х точек крепления. При многоточечном креплении — шаг 50–70 мм в шахматном порядке.
Используйте мощные саморезы (не менее 4,2 мм). В случае сборки на гвоздях (100 мм) загибайте их с обратной стороны.
Всегда устанавливайте поручни с внутренней стороны стойки.
Применяйте лобовую доску (ограждение у настила).
Стойки в месте сопряжения должны быть торцованы.
Шаг стоек от 1 до 2 м, минимальная толщина настила 25 мм.

Сборка лесов

Для создания деревянной конструкции подмостей понадобится минимум инструмента: пила, молоток с гвоздями и рулетка.

Порядок работы:

Длину рабочего пространства следует разделить на оптимальный шаг (1,5 м) и получить количество стоек.
Собираем «конверт» — раму из стоек и поперечин. Для этого выкладываем параллельно две доски и отмеряем высоту яруса. Сшиваем их в этом месте поперечиной.

Внимание! Угол между стойкой и поперечиной должен быть 90°. Перекосы могут деформировать раму под нагрузкой

Сшиваем раму раскосом.
Заготавливаем необходимое количество «конвертов».
Установить два «конверта» вертикально, в проектное положение. Сшить их раскосом на максимальной высоте так, чтобы они стояли без поддержки.
Установить количество конвертов согласно длине доски настила так, чтобы её края попадали на поперечины.
Завести доску настила на поперечины и зафиксировать. Усилить раскрепление раскосами.
Закрепить настил сверху саморезами или гвоздями.
Установить аналогичным образом остальные «конверты» и настил.

Внимание! Никогда, ни при каких обстоятельствах не сращивайте настил между опорами! Стык досок или листов настила должен приходиться на поперечину!

Установить поручень и лобовую доску.
По возможности привязать конструкцию к стене.
Если высота более 2-х ярусов и требуется наращивание стоек, следует сначала установить откосы. Для этого нужно связать стойки в нижней части горизонтальной доской максимальной длины. Затем край этой доски связать с верхом стойки — получится надёжный треугольный упор.

Разбор лесов проводится в обратном порядке — демонтаж настила, поперечин, наращенных стоек, откосов и конвертов. Разборку должны проводить квалифицированные и опытные плотники.

Виды и узлы строительных лесов из металла

При строительстве дома из камня, строительных блоков, больше подходят металлические леса. Они способны вынести любые нагрузки. Менее популярны они только по той причине, что в многих регионах древесина по-прежнему самый дешевый вид стройматериалов. Второй момент, который часто является решающим, — разобрав деревянные строительные леса, доски можно пустить в дело — использовать в дальнейшей стройке. А части металлических должны пылиться в сарае.

Но и у металлических строительных лесов есть плюсы. В разобранном состоянии они не занимают много места. Владельцам деревянных домов все равно периодически приходится их использовать: сруб требует ухода, так что раз в два-три года леса нужны. Практичнее в этом случае металлические, а не деревянные. Они проще в сборке, долговечнее и прочнее.

Все металлические строительные леса имеют одинаковую форму — вертикальные стойки, соединенные перекладинами и укосами. Отличается только способ крепления частей между собой:

Штыревые леса. Называются так из-за того, что перекладины со стойками соединяются при помощи штырей. На стойках приварены отрезки трубы или диски с перфорацией, а на перекладинах — загнутые штыри. Собирается такая система очень просто, выдерживает большие нагрузки. Очень просто реализуются штыревые строительные леса для зданий простой формы, обходы эркеров и выступов — гораздо сложнее.

Принцип соединения штыревых лесов

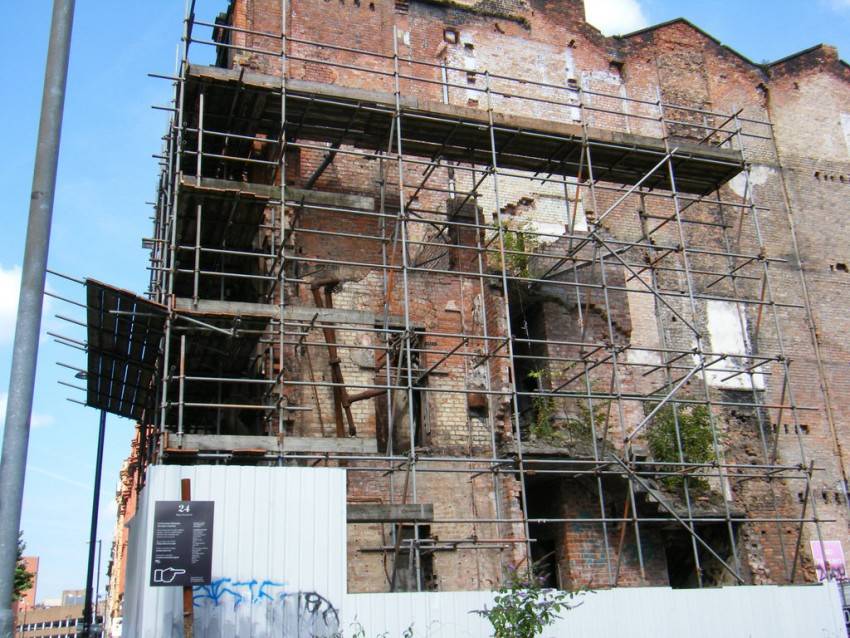

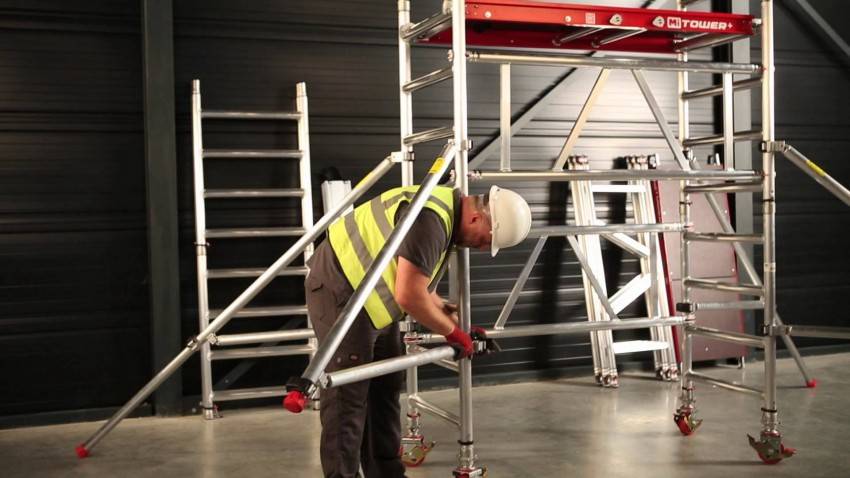

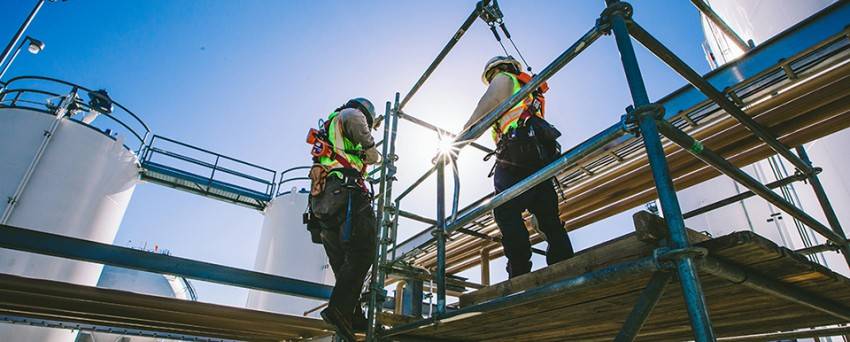

Хомутовые. Для стоек и перекладин используются трубы круглого сечения, которые скрепляются между собой при помощи хомутов специальной конструкции. Система получается очень мобильной и подвижной, можно легко обойти любые криволинейные фасады. Минус — ограниченная грузоподъемность и высота (по ГОСТу — не выше 40 метров).

Хомутовые леса — быстрый монтаж/демонтаж

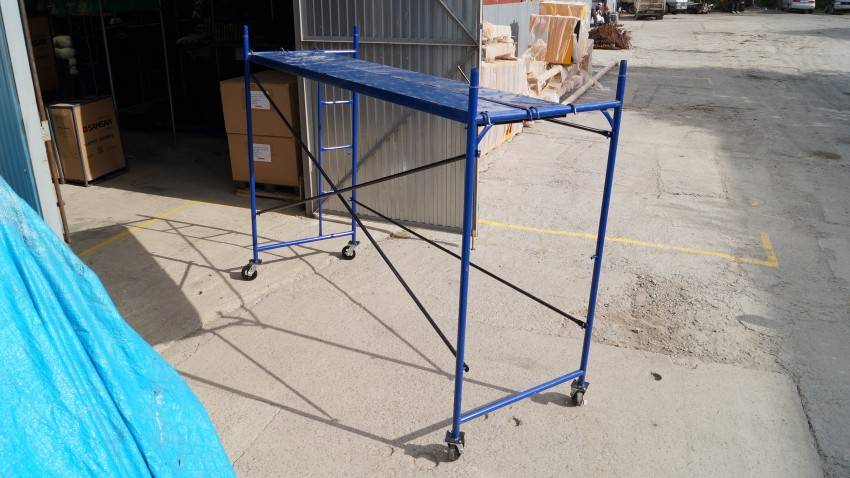

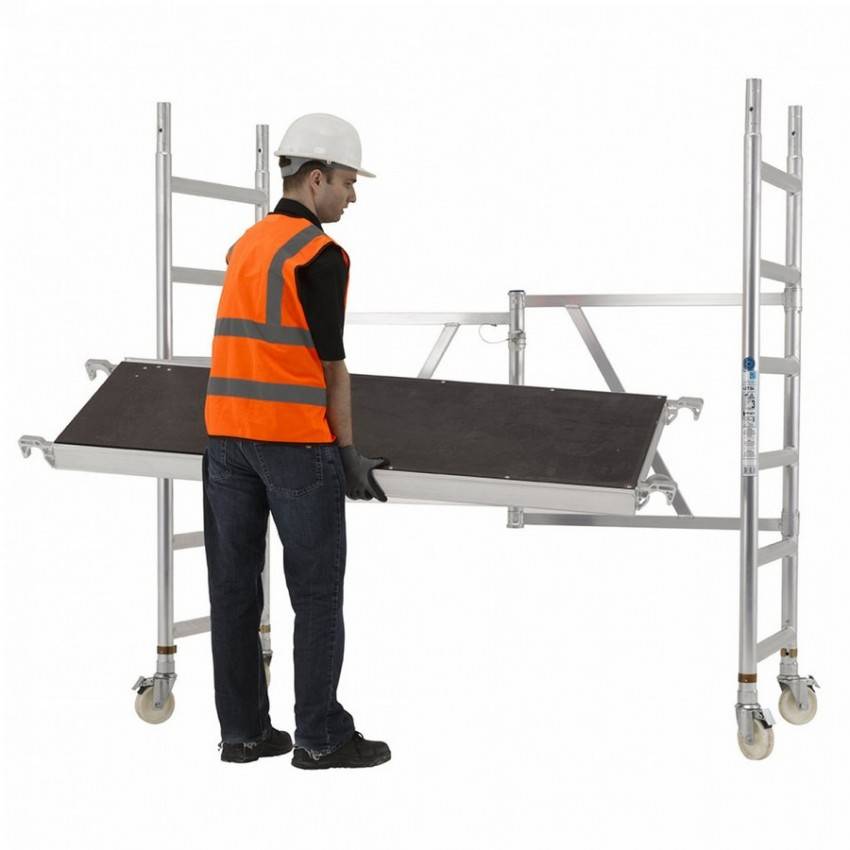

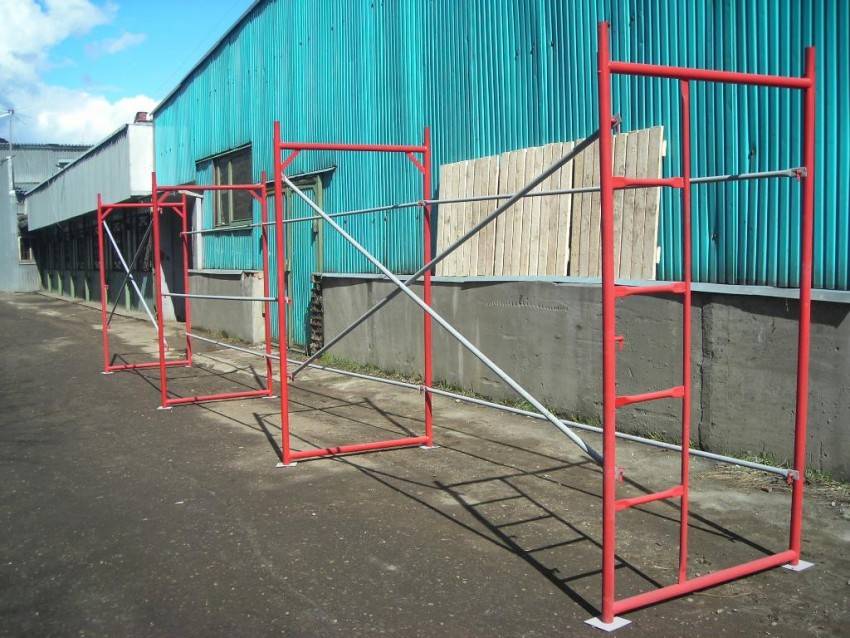

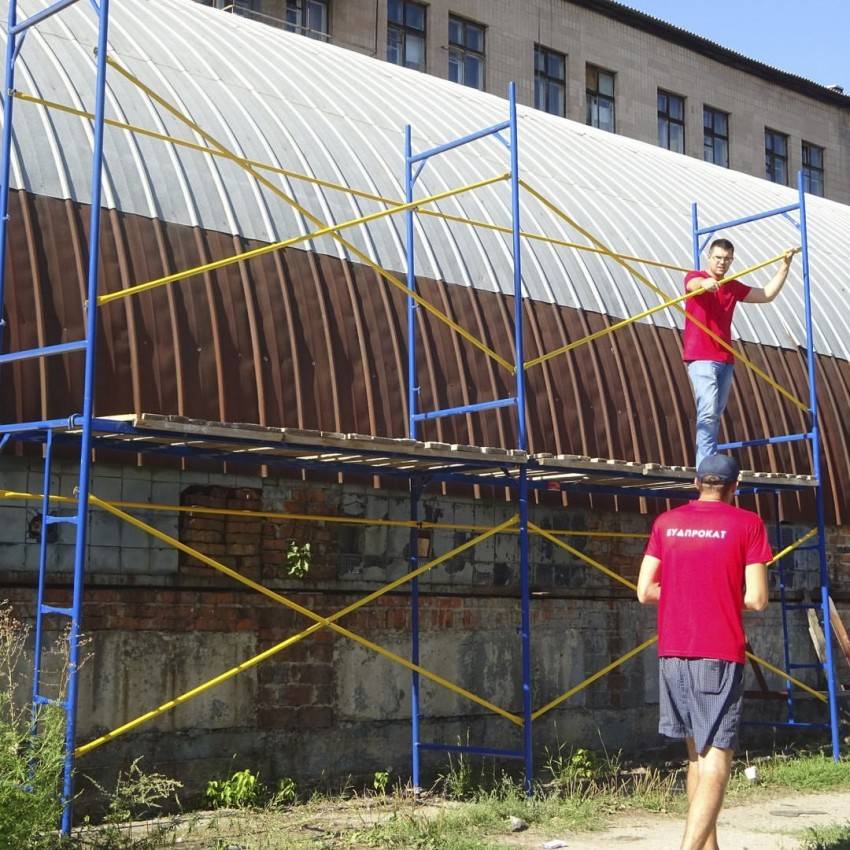

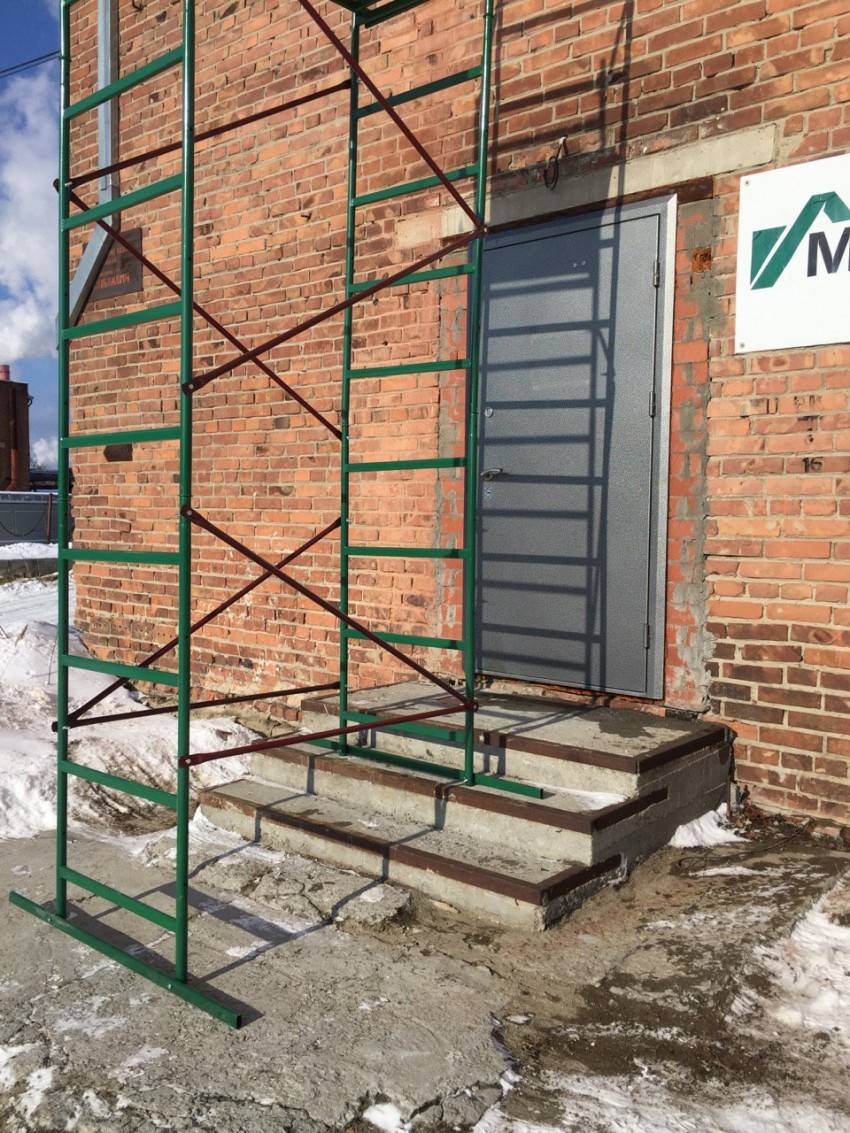

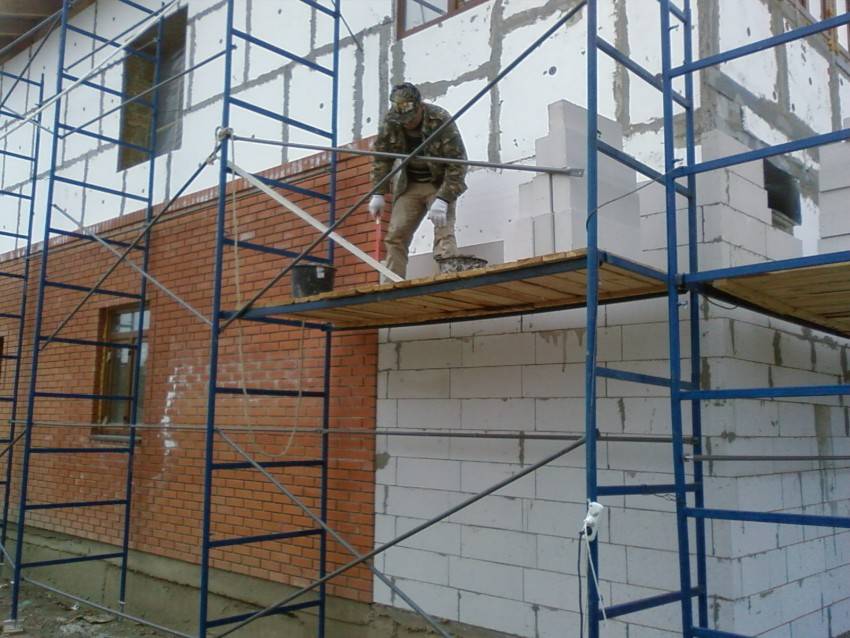

Рамные. Из круглой или прямоугольной трубы свариваются рамы одинакового размера. Соединяются они между собой поперечными трубами и укосинами. Имеют модульное строение, легко наращиваются как в высоту, так и в длину. Имеют определенный шаг по длине — 1,5/2/2,5/3 метра, по высоте одна секция обычно составляет 2 метра, стандартная глубина — 1 м. В некоторых рамах предусмотрены колеса — для более легкого передвижения по ровной поверхности. Соединение элементов флажкового типа — на раме приварены штифты с прорезью, в которую вставляется флажок. В поперечинах и укосах сделаны отверстия. Элементы надеваются на штырь, фиксируются при помощи флажка. Наращиваются вверх секции при помощи соединительных труб меньшего диаметра, приваренных к стойкам рам с одной стороны

При таком способе важно идеально подобранные размеры труб, чтобы не было люфта. Рамные леса — принцип крепления поперечин и укосин

Рамные леса — принцип крепления поперечин и укосин

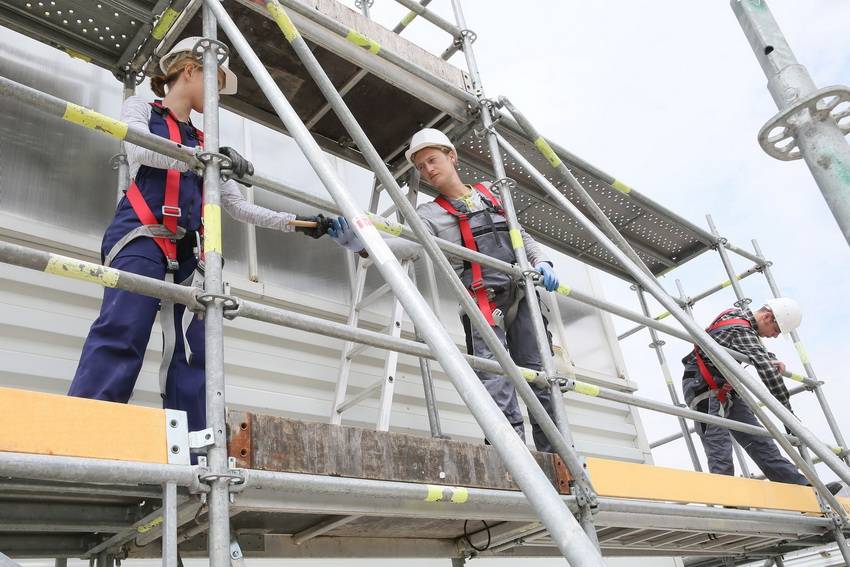

Клиновые. При общей схожести конструкции отличаются формой соединения

На сойках с определенным шагом (обычно 2 метра) приварены диски с перфорацией. На перемычках с обоих концов вварены специальные замки типа «волчья пасть». Замки фиксируются на диске при помощи клина особой формы. Такие леса соединяются и разъединяются быстро, имеют высокую мобильность, могут использоваться на фасадах сложных форм.

Клиновые леса стойки и поперечины соединяются при помощи клиньев и замков специальной формы

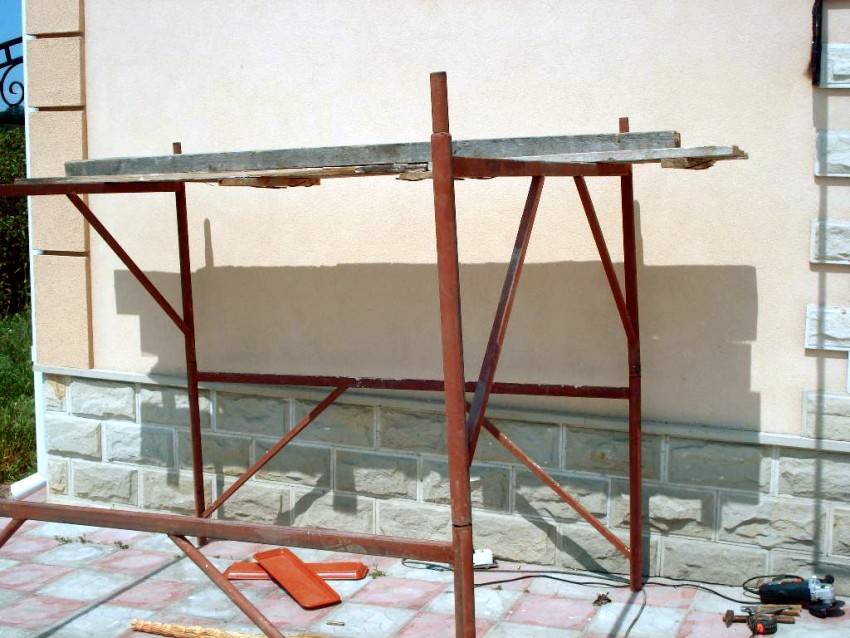

При самостоятельном изготовлении металлических строительных лесов чаще всего делают штыревые. Они реализуются проще всего, правда, хороши они только на прямоугольных фасадах, для обхода более сложных форм, приходится доваривать дополнительные трубки.

Строительные монтажные леса: конструкция и требования к изделию

Монтажные леса широко применяются при проведении ремонта и строительства. Это незаменимый атрибут при выполнении внутренних и наружных отделочных работ на определенной высоте. Размер и конструкция лесов зависит от характера и сложности проведения монтажа. Главным предназначением данного строительного элемента является создание комфортных и безопасных условий при выполнении работ. Таким образом увеличивается эффективность работы, а также обеспечивается экономия сил и времени.

Независимо от типа конструкции строительные леса должны быть изготовлены из прочных материалов

Независимо от вида конструкции, строительные леса должны быть надежными и прочными с учетом расположения на них людей, материалов и инструмента. Изделие следует размещать на подготовленной твердой и ровной площадке. Конструкция должна находиться на расстоянии не более 150 мм от стены для наружных работ и не превышать 100 мм – для внутренних.

Строительные леса состоят из таких элементов:

стоек;
диагональных и горизонтальных распорок, придающих конструкции пространственную прочность;
перемычек для настила;
упоров, предназначенных для обеспечения устойчивости конструкции и предотвращения ее падения;
настила из досок, где будет стоять человек;
ограждающего элемента для защиты работника от падения вниз;
стремянки или лестницы для подъема на необходимый уровень.

Конструкция строительных лесов должна выдерживать вес работников и материалов

Ширина настила должна быть не менее 1,5 м. Высоту между ярусами следует предусматривать как минимум 1,8 м. Между щитами и досками допускаются щели шириной не более 10 мм. Если создается сплошной настил, доски можно стыковать внахлест по длине, скосив предварительно торцы элементов.

В зависимости от состава функциональных элементов и варианта их крепления все строительные леса делятся на четыре типа: клиновые, хомутовые, рамные и штыревые. Конструкции являются приставными, стоечными и разборными. Исключение составляют леса, где вместо вертикальных стоек применяются рамы. Существуют также подвесные устройства, которые можно не только устанавливать на грунт, но и прикреплять к зданию. К ним относятся хомутовые, чашечные и клиновые строительные леса.

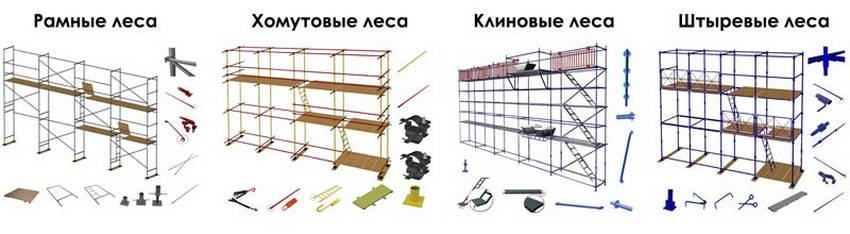

Типы конструкции строительных лесов

Виды строительных лесов

Хотя для изготовления лесов преимущественно используется металл или дерево они могут отличаться по способу крепления, а соответственно иметь в своей конструкции разные функциональные элементы. Так, рассмотрим основные типы лесов.

Клиновые

Составные элементы соединяются специальным клиновым фиксированием. Леса такой конструкции отличаются высокой надежностью. Они способны выдержать достаточно большие нагрузки. При этом они удобны в эксплуатации они быстро собираются и разбираются. Особенно актуально применения клиновых лесов при строительстве и подъеме тяжелых материалов и узлов.

Рамные

Основным элементом такой конструкции является жестко установленная рама. Преимущественно их используют для покрасочных или штукатурных работ. Рама в такой конструкции связана с горизонтальными стойками и диагональными связями благодаря узловым соединениям. Главное преимущество рамных лесов в их дешевизне. Для их строительства не потребуется больших вложений.

Штыревые

В этих лесах узлом соединения, как это очевидно из их названия, является штырь. Такой тип лесов пользуется большой популярностью у строителей, так как их очень легко собирать и разбирать непосредственно на строительной площадке. Нередко на сборку лесов уходит день, а то и два. В этом случае сборка штыревых лесов не займет много времени.

Хомутовые

Если объект, на котором проводятся ремонтные работы имеет сложную конфигурацию, то хомутовые леса являются отличным решением. Используемый метод крепления является профессиональным. А для их изготовления важную роль играют высота и размер рабочей зоны, расстояние между ярусами и шаг стоек. Все это подбирается индивидуально на каждом объекте.

Из досок

Предлагаем вам ознакомиться с простым руководством по изготовлению лесов из досок. Для этого следует выполнить несколько простых последовательных шагов:

Параллельно друг к другу на ровной площадке раскладываете 4 стойки или доски. Их размер должен сразу соответствовать высоте лесов.
Стойки между собой связываете горизонтальными перемычками, на которые позднее будет укладываться настил.
Изготовленные 2 рамы поставьте горизонтально друг против друга, свяжите их диагонально и горизонтально досками, которые будут служить в качестве стяжек.
На горизонтальные стяжки укладываете настил из досок и прикрепляете его к перемычкам саморезами.
На стойки крепите перила и фиксируете лестницу.

При необходимости удлинить конструкцию лесов, между собой соединяете несколько подобных секций из досок. Набиваются доски на опорные стойки.

Из дерева и досок

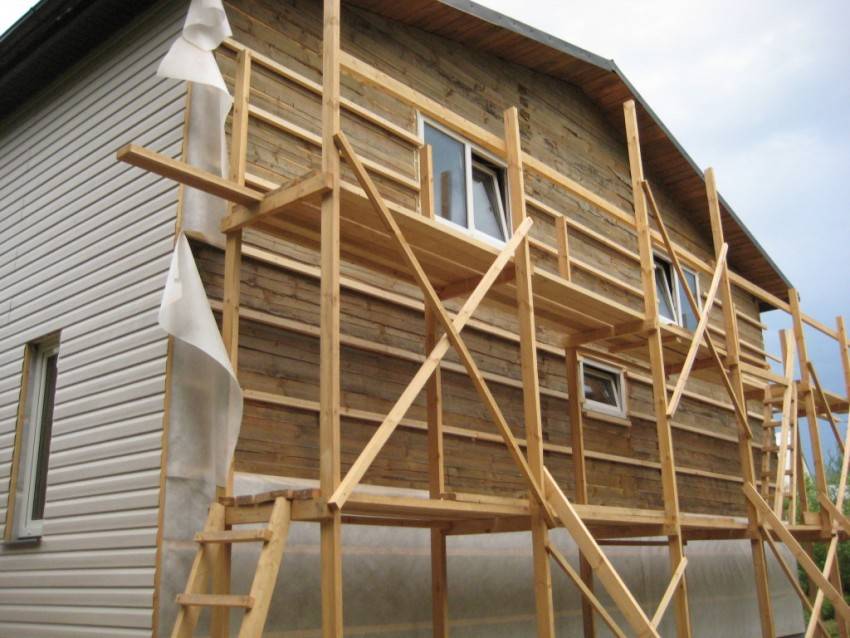

Деревянные

Советов о том, как сделать строительные леса, в интернете можно найти довольно много. Причем рекомендуемые конструкции отличаются, в основном, друг от друга только толщиной доски и размерами самих лесов. Чтобы вы не запутались во всем этом «многообразии», старайтесь ориентироваться на следующие величины:

Монтаж лесов расстояние между стойками – 2-2,5 метра;
ширина настила для работы – 1 метр;
высота всей конструкции – не более 6 метров.

Приступаем к работе:

Заранее заготовьте необходимые материалы:
- доски толщиной не менее 50 мм и шириной 100 мм (или кругляк, или брус 10х10 см) – для стоек и упоров;
доски для распорок и ограждения толщиной 30 мм;
доски для перемычек и настила толщиной 50 мм;
гвозди (саморезы в этом случае менее надежны).
Скрепите, соблюдая рекомендуемые расстояния, четыре стойки с помощью диагональных распорок (по всем четырем сторонам).
На нужной высоте закрепите доски перемычек.
Закрепите на перемычках доски настила.
Прибейте доску для ограждения зоны работы.
Установите упоры.
Приставьте и закрепите лестницу.

Обзор комплектующих

Для сборки надежной, устойчивой и крепкой конструкции мастер должен иметь определенный запас комплектующих элементов, из которых впоследствии будут изготавливаться леса. Рассмотрим подробнее, какие именно элементы понадобятся для проведения таких работ.

Сетчатая ткань также эффективно защищает от агрессивного воздействия солнечных лучей, дождя, снега. С таким элементом гораздо комфортнее и легче работать, нежели без него. Весомый недостаток сетки заключается в том, что она непременно начинает накапливать и задерживать в себе пыль. По ходу шлифовки поверхности фасада либо во время работ с токсичными компонентами сетку лучше снимать и пользоваться при этом респираторами для дополнительной защиты.

Леса строительные

В профессиональном строительстве пользуются трубчатыми строительными лесами, изготовленными в промышленных условиях из нормальной стали и позволяющими поднимать людей и стройматериалы на большую высоту, обычно до 40м.

Клиновые леса используются при строительстве, отделке и ремонте высотных зданий или других конструкций, имеющих высоту до метров.

Строительные леса во многом облегчают процесс сооружения различных объектов, обеспечивая эффективность и достойное качество труда рабочих

Важно сделать правильный выбор в пользу того или иного вида лесов, чтобы достичь наилучшего результата в строительстве какого-либо объекта. Так, для работ на малых высотах с небольшой нагрузкой отделочные или фасадные работы можно выбрать более легкие системы — рамные, штыревые леса или вышки-туры, а для возведения высотных зданий лучше использовать более сложные конструкции лесов — клиновые или хомутовые

Элементы крепятся с помощью клинового соединения. Сама конструкция составлена из металлических труб, как в детском конструкторе. Вертикальные элементы имеют фланцы круглой формы с отверстиями, на горизонтальные приварены держатели, которые имеют элемент с отверстием и клин.

У диагонального элемента труба на концах сплющена и имеет поворотный держатель с клином. Клиновые леса обладают достаточно большой грузоподъемностью, на них можно разместить не только строителей, но и необходимые инструменты и даже строительную технику.

По сравнению с иными конструкциями лесов клиновые не несут нагрузки на здание, поэтому их предпочтительнее использовать при реставрационных работах.

Могут использоваться для зданий и сооружений различных геометрических форм. Для этого необходимо дополнительно использовать поворотные хомуты. Их также можно применить для сборки передвижных павильонов, концертных сцен, зрительских трибун, для внутренней отделки или ремонта высоких залов концертных, театральных и др. Штыревые леса можно применять на отделке и ремонте фасадов зданий, на высоте до 40 метров.

Рамные леса

Также штыревые системы удобны для оштукатуривания зданий. К плюсам такой конструкции можно отнести легкость сборки и разборки, а также тот факт, что они могут использоваться для фасадов любых геометрических форм и схем, в том числе с балконами, нишами, арками, выступами и другими элементами.

Рамные строительные леса отличаются быстротой сборки, низкой ценой и относительно малым весом. К недостаткам относится недостаточная жесткость конструкции при использовании.

Основные принципы построения строительных лесов

Для обеспечения необходимой жесткости для рам стали использовать круглую трубу, плавающие переходные патрубки заменены жестко вваренными, диагонали максимально приближены к торцам рам. Для усиления жесткости используются диагональные и горизонтальные связки, со стороны стены крепятся горизонтальные связи, с внешней стороны лесов диагональные связи устанавливаются в шахматном порядке и чередуются с горизонтальными.

Максимальная нагрузка допускается кг на кв. Высота лесов может достигать м. Хомутовые строительные леса можно использовать, как универсальные, так как в них легко можно подобрать необходимые размеры ярусов, уменьшать или увеличивать размеры рабочей зоны.

Их удобно использовать при ремонте зданий нестандартной формы. Их высота может достигать метров, максимальная нагрузка в стандартном варианте — до кг на кв.

В этой статье: как сделать деревянные леса; виды и характеристики металлических лесов; требования к конструкции строительных лесов ГОСТ ; порядок сборки строительных лесов; как собрать вышку-туру; цены на строительные леса и вышки-туры; как выбрать строительные леса. Тысячу-другую лет назад, когда появилась потребность строить здания высотой более двух этажей, потребовались и полноценное строительное оборудование для подъема строителей на эту высоту с тем, чтобы они могли относительно свободно работать на ней. Именно так появились первые строительные леса, обязанные своим названием дереву, из которого создавались изначально.

Фиксацию элементов в таких лесах делают с помощью хомутов, поворотных и неповоротных. С помощью поворотных хомутов диагональные связи можно соединять с вертикальными стойками под различными углами. Глухими неповоротными хомутами крепят вертикальные и горизонтальные балки под прямым углом.

Хомуты для строительных лесов затягиваются с помощью пары винт-гайка.

Варианты конструкций

Своими руками можно сделать строительные деревянные леса разных типов, выбор конкретного варианта зависит от специфики предстоящих работ.

Подмости

Если планируется отделка дома легкими материалами, то вполне достаточно подмостей, для изготовления которых требуется меньше материала и времени. Известны два вида приставных конструкций, схема каждого напоминает букву Г.

Расположение строительных подмостей различается:

в одном случае на стену упирается короткая горизонтальная часть буквы Г, а ее вертикальная часть слегка утапливается под рабочей нагрузкой в землю;
в подмостях второго вида в стену упирается вертикальная часть буквы Г. Весь вес концентрируется на упорных элементах, верхняя часть которых загоняется в угол – место стыка двух основных брусков.

Конструкцию часто называют армянскими лесами, причем вертикальная часть в них может быть укорочена, тогда подмости приобретают вид треугольника, в основание которых упирается доска. На ней концентрируется вся нагрузка.

Несмотря на то, что подмости кажутся не очень надежными, на практике многократно доказана их прочность и удобство использования. Располагаться треугольные подмости должны через каждый метр, при наличии возможностей их прибивают к стене, если таковой нет, то фиксируют упорами. Для подстраховки место погружения упорных брусков в землю дополнительно оббивают клиньями.

Для уверенности, что подмости не сместятся вбок по стене, упоры дополнительно сшивают брусками, что увеличивает жесткость конструкции. Все упорные бруски, доски должны иметь толщину не менее 50 мм, на настил кладут доски также с толщиной не менее 50 мм. Горизонтальную поверхность прибивают гвоздями или закрепляют саморезами, иначе передвигаться по ним опасно.

Виды лесов строительных

Пытливый ум русских людей придумал много различных видов строительных лесов для различных ситуаций применений. Отличия одного вида от другого в основном заключается в различных устройствах фиксаторов необходимых для сборки отдельных деталей лесов в единую конструкцию или отдельных элементов, которые и определили их название – клиновые, рамные, штыревые, хомутовые, подвесные, струнные, трубчатые.
