Особенности устройства печей для бани с баком для воды
- Каменка – часть печи, в которой сохраняется тепло от нагревающихся камней. Подогреваются они от горящих дров из топливника.
- Топливник – часть печи, в которой сжигают топливо, и выделяется теплоэнергия. В нем находится колосниковая решетка, которую ставят в различных положениях в зависимости от вида топлива. Для топки дровами ее располагают на уровне герметичной дверцы.
- Решетку делают чаще всего из чугуна, так как он является надежным, долговечным сплавом.
- Зольник – участок, находящийся под топливником. Он накапливает золу, которая затем вычищается вручную.
- Проходной тоннель с дверцей – монтируется для возможности растапливать баню в предбаннике, в смежном помещении.
- Теплообменник – устройство, позволяющее передавать тепло воде от топки.
- Дымоход – это труба, выходящая из топливника, и выводящая дым от сгорания на улицу.
Печи делают из нержавейки, черных металлов, кирпича.
- компактность
- надежность
- простота в работе
- экономичность.
- Теплогенератор и парогенератор, регулирующие мощность устройства
- Регулирующаяся мощность теплоотдачи, которой должно хватать для нагревания парилки. Бывает так, что ее недостаточно для обогрева определенного вида бани
- Система конвекции, позволяющая регулировать перепады температуры и быстрее нагревать баню
- Покрытие должно быть максимально прочным
Выбирать печь с баком для воды следует тщательно и неторопливо. Качественная печь должна обладать следующими характеристиками:
- Мощная теплоотдача: объема выделяемого от печи тепла должно хватать на подогрев воды и воздуха в бане, а также поддержание стабильной температуры.
- Устройства управления: регулирование температуры воздуха, краны для слива воды, оборудование для конвекции.
- Прочное, жаростойкое и устойчивое к постоянным перепадам температур покрытие.
Следует помнить, что баня — место повышенного риска, поэтому любая печь на дровах с баком для воды должна соответствовать базовым требованиям пожарной безопасности:
- У печи должен быть прочный фундамент из бетона.
- Покрытие печи должно быть максимально ровным, без бугров и вмятин.
- Пол около печи должен быть выполнен из негорючего материала, чтобы исключить возможность возгорания от выпавших угольков.
- Стена, к которой прилегают печь и бак, должна быть выполнена из огнеупорных материалов.
- Боковые стенки печи должны быть максимально удалены от легковоспламеняющихся предметов.
Принимая решение о выборе того или иного бака, следует учитывать особенности их эксплуатации, технические характеристики и специфику монтажа. Каждый тип этого резервуара имеет свои слабые и сильные стороны, о которых владельцу бани лучше знать заранее.
Самоварный | Выносной | Встроенный | |
Преимущества |
|
|
|
Недостатки |
|
|
|
Виды печей по материалу
Банные печи с баком для воды делаются из двух материалов:
Металлические устройства делают в основном из чугуна, стали. На рынке существует множество моделей. По форме они бывают квадратные, прямоугольные и могут быть даже цилиндрической формы.
ПЛЮСЫ:
- невысокая цена
- простой монтаж
- нет необходимости в фундаменте
- быстрый нагрев парилки
МИНУСЫ:
- плохая устойчивость к перепадам температуры
- быстро остывают
Кирпичные печи
ПЛЮСЫ:
- они имеют более эстетичный вид
- дольше удерживают тепло в бане
- дольше служат
МИНУСЫ:
- нужен фундамент
- больше трудозатрат при обустройстве
Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)
Материалы
Второй важный критерий при выборе бака – это материал, из которого он сделан. От данного параметра зависит, насколько долго емкость вам прослужит, с какой скоростью вода в ней будет нагреваться и охлаждаться.
Чугун
Это первый материал, из которого начали делать баки для бани. Хотя сегодня он утратил былую популярность, уступив лидерство нержавеющей стали, но его достоинства остаются неоспоримыми. Баки из чугуна очень прочные, надежные, долговечные, они совершенно не деформируются. Чугунная емкость устойчива к возникновению ржавчины и грибка. Из-за низкой теплопроводности материала вода в ней долго сохраняет высокую температуру, однако на нагрев требуется немало времени и топлива.
К недостаткам чугуна можно также отнести его большой вес, который усложняет транспортировку и процесс установки резервуара. Да и найти бак из этого сплава в наше время не так-то просто – даже если получится, то стоить он будет немалых денег.
Нержавеющая сталь
Большинство баков для современных бань делают из нержавейки. Этот материал имеет много преимуществ перед конкурентами.
- Легкий (особенно по сравнению с чугуном) вес, который позволяет самостоятельно установить бак, не прибегая к помощи специалистов.
- Как и чугун, нержавейка не поддается коррозии, поэтому постоянная влажность и высокие температуры ей не страшны.
- Металл гибкий и пластичный, поэтому из него можно «вылепить» бак желаемой формы (параллелепипед, цилиндр, прямоугольник, квадрат, куб и другие варианты). Таким образом его можно гармонично «встроить» в любой интерьер.
- Из нержавейки изготавливают емкости для бани всех видов: выносные, навесные, крепящиеся на трубу. Только баки, встроенные в топку, лучше делать из чугуна.
- Благодаря высокой теплопроводности вода греется быстро, правда, сохраняется горячей недолго.
- Этот крепкий и твердый металл сложно деформировать. Он способен выдерживать большие нагрузки, не меняя своей формы.
- Демократичная цена баков из нержавеющей стали – еще одна причина большого спроса на них. Однако слишком дешевые модели делаются из сплава низкого качества, поэтому такой бак лучше не приобретать – радовать он вас будет недолго.
- Бак из нержавейки выглядит эстетически привлекательно, особенно если отполировать до блеска его зеркальную поверхность.
Эмаль
Эмалированные емкости тоже стоят недорого и устойчивы к корродированию, однако в качестве банных баков используются редко. Причина в том, что они очень чувствительны к механическим воздействиям. Достаточно несильного удара, чтобы кусок эмали откололся, и тогда на этом месте образуется ржавчина. Если площадь скола небольшая, то можно восстановить покрытие специальной термостойкой краской. Однако при наличии нескольких осыпавшихся участков или при широкой зоне повреждения бак становится непригодным для дальнейшего использования.
Бюджетной альтернативой эмалированного бака может стать кастрюля из алюминия. Просто поставьте ее на банную кирпичную или металлическую печь, и нагрейте в ней воду. Однако этот вариант подходит только для использования единовременно одним человеком, потому что размер кухонной кастрюли ограничен.
Пластик
Пластиковые баки могут устанавливаться в бане, но только не в самой парилке – там существует высокий риск их возгорания. А также они неспособны долго держать тепло. Однако у пластмассовых баков есть свои плюсы: они не ржавеют, мало весят, их удобно перемещать и монтировать, поэтому у этих емкостей имеются свои почитатели.
Черные металлы
Кроме чугуна, к ним относят железо и сплавы на его основе (прежде всего сталь). Металлические емкости обладают хорошей прочностью, надежностью, выдерживают большие тепловые и ударные нагрузки. Однако они склонны к корродированию. Поэтому перед тем как начать их использовать по назначению, необходимо покрыть поверхность резервуара специальным составом с содержанием цинка, который предупредит возникновение ржавчины.
Оцинкованные баки из черного металла прослужат до тех пор, пока краска не начнет трескаться. Потом для возобновления защиты от коррозии придется снова ее нанести. Обычные красители использовать нельзя – под воздействием высоких температур они начнут выделять в воздух ядовитые испарения, которыми можно отравиться. Баки из оцинковки пользуются спросом из-за невысокой цены.
Разновидности резервуаров
Устанавливаются баки для воды разной конфигурации. Способ нагрева воды также может отличаться. Выбирая емкость, следует учитывать все нюансы.
Предназначение бака для горячей воды в бане
Вместимость
Объем устанавливаемого бака зависит от количества человек, которые одновременно могут находиться в бане и использовать горячую воду. В среднем на каждого следует предусмотреть 10…20 литров кипятка (с небольшим запасом). Сегодня выпускаются резервуары объемом 50…100 л. Как правило, бак вместимостью, превышающей 100 л, устанавливать нецелесообразно.
Форма емкости может быть любой
Материал
При выборе емкости нужно учитывать, что она должна быть способной выдерживать воздействие высоких температур (до 250 градусов) в течение длительного времени.

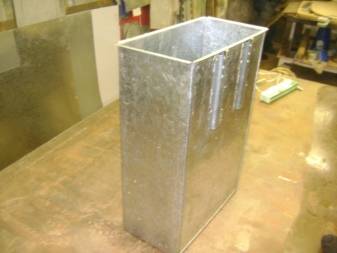

Металлический бак для воды в бане
Не стоит пытаться сэкономить и устанавливать баки из черных металлов. Такой подход не может быть оправдан не с точки зрения эстетики, а в основном из практических соображений. От постоянного воздействия высоких температур металл со временем деформируется, на нем появятся следы коррозии. Это значительно снижает эксплуатационный ресурс емкостей и качество воды в них.
Наиболее распространенный вариант бака – конструкция из нержавеющей стали. Востребованность таких резервуаров объясняется их привлекательным внешним видом, прочностью, стойкостью к различным видам внешних воздействий, высокой скоростью прогрева, способностью долго сохранять тепло, сравнительно малым весом, гигиеничностью, высокой долговечностью и простотой ухода. Конфигурация бака может быть разной. Но стоит качественная нержавеющая сталь немало. И нужно учитывать, что сегодня предлагается много поддельной продукции, которая в скором времени заржавеет.
Не так часто, но встречаются баки, выполненные из чугуна. Появление ржавчины им не страшно. Однако нужно учитывать, что, несмотря на то, что вода в таких конструкциях не будет быстро остывать, для ее нагрева требуется больше времени. Из-за громоздкости резервуаров нужно грамотно продумать их местоположение. Сегодня не так много компаний занимаются выпуском чугунных баков, да и стоят они не очень дешево.
Покрытые эмалью емкости можно использовать, но и они не являются оптимальным вариантом. Конечно, такой материал не поддается коррозии и очень гигиеничен
Но низкая стойкость к механическим повреждениям со временем неизбежно приведет к тому, что металл с довольно тонким покрытием покроется сколами (в результате не очень осторожного обращения) и эти участки заржавеют. Устранить проблему уже не получится.
Местоположение и конструктив
Для размещения бака используются три способа: традиционный (непосредственно около топки), на дымоходе и выносной. Чем они отличаются?
Печь для бани с баком
Встроенный в печь бак
Резервуар может находиться сбоку или над топкой. Вода в нем нагревается достаточно быстро (воздействует открытый огонь). Для ее слива устанавливается шаровой кран. Конечно, такая конструкция не предполагает проведение работ по прокладке трубопровода, что экономит трудовые и материальные ресурсы. Однако пользоваться такой емкостью не слишком удобно, обычно устанавливаются бак не очень большой вместимости, да и его установка отнимает полезную площадь в парилке, которой обычно и так не очень много. Лучшее решение в малогабаритных банях – верхнее расположение бака. Так как металл будет напрямую контактировать с огнем, толщина стенок резервуара должна быть не менее 8 мм.
Бак для воды рядом с металлической топкой
Резервуар на трубе
Если высота потолка позволяет, можно установить бак на дымовую трубу. Нагрев воды осуществляется проходящими по ней горячими газами. Для упрощения процесса монтажа есть возможность приобрести емкость со встроенными коленами дымохода. Такой бак можно зафиксировать без особых усилий. При помощи прокладки трубопровода от резервуара можно провести воду в любую точку бани, для чего к нижней части емкости подсоединяется труба, обеспечивающая поступление жидкости, например, в душ. Наполнять бак, установленный таким образом, не очень просто из-за высокого расположения заливного отверстия. Лучше всего для этих целей использовать шланг, опущенный в емкость.
Резервуар на трубе
Выносная конструкция
Благодаря установке на каменку теплообменника (на дымовой трубе или непосредственно на печи) и естественной конвекции, есть возможность разместить бак в моечном отделении.
Бак для воды над кирпичной топкой
Теплообменник может быть интегрирован в печь (быть съемным или несъемным), но можно без проблем установить его и самостоятельно. Он представляет собой змеевик или емкость объемом в несколько литров с патрубками для создания контура.
Какие конструкции можно использовать
Расположить бак в бане можно в разных вариантах. В основном используются такие разновидности:
Встроенная конструкция. В этом случае труба дымохода проходит внутри бака. Данная конструкция считается стационарной, несъемной и монтируется при изготовлении дымохода. Бак может выполняться в виде трубы (цилиндрический вариант) или иметь прямоугольное сечение
Важно надежно загерметизировать нижний вход трубы, чтобы вода не просачивалась из бака. Для использования воды делаются отводы из бака непосредственно в душевую кабину или промежуточную емкость
С учетом возвышенного расположения такого бака вода поступает самотеком.
Устройство каменки с баком на дымоходе

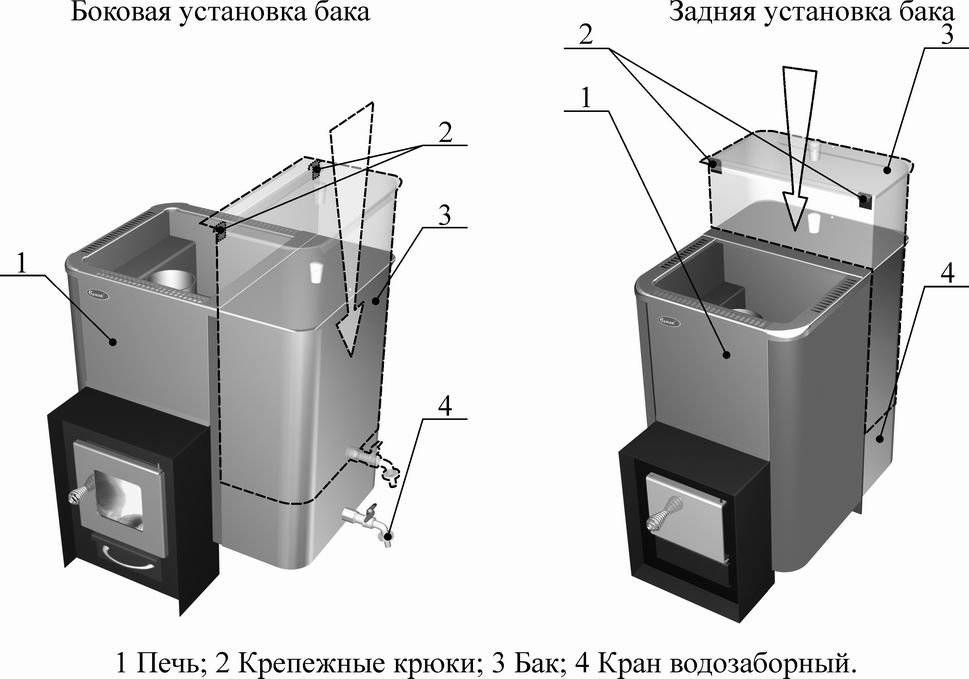

- Навесная конструкция. Такая система является съемной, т.е. устанавливается на уже действующий дымоход. Бак размещается вплотную к дымоходной трубе и надежно крепится к колонне. Подобные емкости могут быть покупными или изготавливаться своими руками. Характерна такая конструкция, когда на задней стенке формируется желоб, по форме и диаметру повторяющий дымоход, что дает возможность максимально приблизить поверхности и обеспечить качественный прогрев.
Конструкция навесного бака для бани

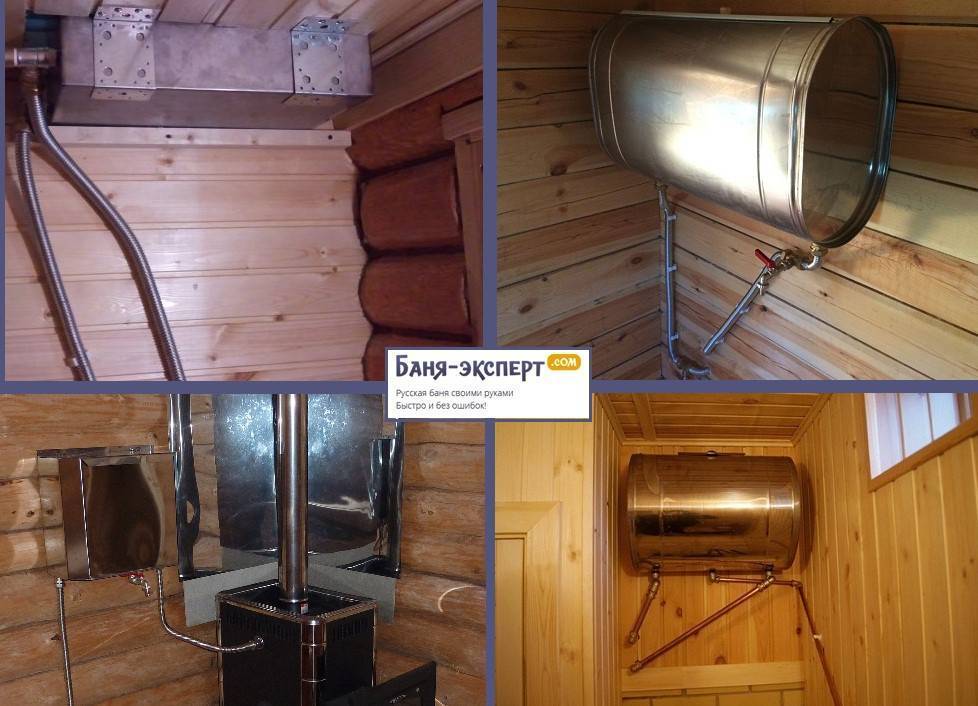

- Выносная конструкция. В принципе саму емкость для воды можно расположить в любом удобном месте (например, в душевой). В этом случае, энергия дымохода разогревает теплоноситель, который направляется на разогревание емкости с водой. Когда монтируется такой теплообменник на трубе бани, высота установки бака должна выбираться так, чтобы обеспечивался самотек теплоносителя по законам физики, т.е. теплый поток устремляется вверх, а охлажденный – вниз. Такая конструкция предусматривает наличие дополнительных элементов в виде теплообменника, но зато позволяет размещать сам бак в нужном месте.
Схема циркуляции воды при выносной конструкции бака и печи в бане
В зависимости от конструкции бак может размещаться на разном уровне по высоте. Может реализовываться 3 варианта:
- На уровне печи: основание бака размещается на верхней части печи, а значит, не требуется дополнительных кронштейнов. Основной недостаток – высота не позволяет обеспечить самотек воды для приема душа. В этом случае она черпается вручную.
Баки на уровне печи
- На дымоходной колонне. Такая конструкция располагается на определенной высоте, что устраняет предыдущий недостаток. Крепление бака требует специальных кронштейнов, а масса конструкции ограничивается.
- На уровне чердака. Здесь для бака есть надежная опора в виде потолочного перекрытия. Проблема возникает на холодном чердаке, где придется подумать о внешней теплоизоляции.
Схема установки бака для воды на дымоход на уровне чердака
При расчете параметра обычно исходят из следующей потребности: 10 л на человека на банную процедуру и 5 л на человека при приеме душа. Кроме того, следует создавать резерв на непредвиденные обстоятельства.
Существуют разнообразные формы баков для воды для бани на дымоход
Размеры емкости зависят также от конструкции и габаритов дымохода. Наиболее распространен типовой бак для бани на трубу 115 мм. Естественно, что бак для бани на трубу 150 мм, изготавливается большего диаметра, причем независимо от потребности.
Выбор объёма металлического бака для воды зависит от количества членов семьи
Формула для определения объема цилиндрического бака
Обратите внимание!
Строительные работы заключаются не только в сооружении печи или нагревательного прибора. Чертеж и планировка фундамента тоже требуют внимания.
Помните о безопасности и о том, что большое количество горячих приборов и неправильное обращение может привести к ожогам и травмам. На общую атмосферу и интерьер помещения могут повлиять оформление стен, лавок, печи, отделка клинкерной плиткой.
Если у вас появилось реальное желание построить баню, то тщательно обдумайте все, начиная от кладки фундамента, заканчивая дверными и оконными рамами и резервуарами для подогрева жидкости. Следите за тем, насколько добросовестно будут выполнены работы и контролируйте процессы.
Просмотр нашего видео, не заменит консультацию у специалиста, но поможет донести много полезной информации. Готовые проекты или предложения намного упростят поставленную задачу по обустройству.
Как обосновать выбор
Если, бак в баню из нержавейки предназначен исключительно для хранения запаса холодной воды то использовать нержавеющую сталь нерационально и вот почему. Нержавейка дорогая. Помимо дорогого сырья, она еще и трудно обрабатывается, в первую очередь, из за своей повышенной механической прочности и вязкости. Кроме этого, сварка нержавейки сопряжена с применением специальных технологий, например образованием над сварочной ванной среды защитного газа, аргона, углекислоты, азота, гелия и их смесей. Что может выступать альтернативой?
- Емкости из черного металла, при условии, если они должным образом защищены от влияния влаги нанесением защитного покрытия: водостойкого грунта, краски, эмалевого слоя и прочего.
- Пластиковые баки, которые намного практичнее, легче, мобильнее и долговечнее металлических, так как не подвержены корродированию.
Стоит учитывать, что полимерная емкость может посоперничать с металлической если она:
- Изготовлена из первичного, а не передельного сырья;
- Имеет армировку тела полиамидной нитью, что на порядок увеличивает прочность стенки на разрыв;
- Не будет подвергаться действию прямых солнечных лучей и интенсивного тепла от близко расположенных нагревательных приборов.
Виды баков
Все баки делятся на виды по двум критериям: способу установки и материалу изготовления. По способу установки баки бывают:
- встроенные;
- выносные;
- самоварного типа (монтируемые на печную трубу).
По материалу изготовления:
- чугунные;
- из нержавеющей стали;
- из эмалированной стали.
У каждого вида есть модели, отличающиеся по форме, объему, толщине стенок. Большинство емкостей оснащены стандартными кранами и имеют выводы для душа, но есть и такие, из которых воду набирают через верх ковшиком. Чтобы не ошибиться при выборе, следует подробно ознакомиться с преимуществами и недостатками всех указанных видов.
Встроенные баки
Встроенные баки
Самый экономный и удобный вариант. Бак устанавливается в процессе кладки печи. Его нижняя часть располагается внутри топки, благодаря чему вода нагревается непосредственно пламенем. Горячую воду набирают через верх ковшиком или при помощи встроенного крана.
Печь из кирпича с баком для воды
Из-за прямого контакта с огнем стенки и дно емкости должны быть как можно толще, поэтому самым предпочтительным материалом для такого бака является чугун толщиной от 5 мм. Не менее популярными считаются баки из нержавейки с толщиной стенок 1 и 1,5 мм. Емкости из эмалированной стали для данного способа монтажа не подходят. Чугунные баки имеют форму чаши, из нержавейки обычно в форме куба или цилиндра.
Чугунные баки для воды
Преимущества встроенных баков:
- быстро нагревается вода;
- температура воды поддерживается длительное время;
- экономится свободное пространство, поскольку бак не выступает за пределы печки;
- простой монтаж.
Недостатки:
- уменьшается теплоотдача печи, так как основная часть тепла уходит на обогрев воды;
- габариты бака ограничены размерами печи;
- бак должен иметь толстые стенки, что увеличивает его вес и стоимость.
Баки металлические для банных печей
Этот способ удобен в тех случаях, когда в бане парится одновременно не более 4 человек, или люди моются по-отдельности. Например, если в бане по очереди парится 3-4 человека, времени на это требуется достаточно много, соответственно, и поддерживать температуру воды придется дольше, подкидывая дрова. Встроенный бак позволяет сэкономить на топливе, оставаясь горячим очень долго. А вот для больших компаний данный вариант не самый оптимальный, поскольку не обеспечивает нужное количество воды.
Выносные баки
Выносные баки
Выносной бак располагается на расстоянии от топки и соединяется трубами со встроенным в печь теплообменником. Без этого его эксплуатация невозможна. Чаще всего такой бак устанавливают в моечной или крепят на стене парной рядом с печкой, если его габариты больше площади топки. Выбирая место для емкости, необходимо учитывать, что длина труб не должна превышать 2,5-3 м. Выносные баки могут быть из нержавейки и эмалированные, цилиндрической, прямоугольной и даже треугольной формы – для установки в углу помещения.
Бак для воды треугольной формы
Преимущества:
- бак устанавливают там, где удобнее;
- можно использовать емкости больших размеров;
- нет прямого контакта с огнем, поэтому бак может быть эмалированным и с более тонкими стенками.
Если в бане регулярно парятся по 6-8 человек, выносной бак является отличным вариантом.
Недостатки:
- без поддержания огня в топке вода быстро остывает;
- печь нельзя использовать без воды в контуре;
- более сложный монтаж по сравнению со встроенным баком.
Схема подключения выносного бака
Бак на трубе или конструкция «Самовар»
Данный вариант подразумевает монтаж бака вокруг дымовой трубы, причем в одних моделях труба располагается снаружи емкости, в других – внутри.
Бак для горячей воды на трубу
Вариант конструкции бака для воды на трубу
По высоте бак может занимать пространство от печки до потолка, частично выходить на чердак или крепиться лишь к небольшому участку дымохода над печью. Самая удобная форма емкости – цилиндрическая, но есть много моделей прямоугольного, треугольного и овального сечения. Обогрев воды осуществляется при помощи проходящего по трубе дыма, который имеет очень высокую температуру.
Бак для воды овальной формы
Преимущества:
- быстрый и равномерный обогрев воды;
- не снижает теплоотдачу печи;
- экономия пространства;
- можно установить емкость любого объема;
- вода долго остается горячей.
Такой бак подходит для любой бани и любого количества человек. Все зависит от размеров емкости.
Печи с баками для воды на трубе
Недостатки:
- сложность установки;
- повышенное отложение сажи на стенках дымохода.
При установке бака необходимо правильно подобрать крепежные элементы, чтобы надежно зафиксировать емкость в вертикальном положении. Кроме того, понадобится монтировать трубы для подачи холодной воды и отвода горячей, устанавливать кран.
Бак самоварного типа
Чугун, сталь или нержавейка?
От материала, из которого изготовлен бак, зависит достаточно много – и скорость нагрева-остывания воды, и долговечность самого бака.
Чугун: горячая вода на целый день
Издавна бак в бане был из тяжелого чугуна – вода грелась долго, дров уходило уйма, зато горячей она была до самого вечера и мыться целый день могла вся семья. Кроме того, чугуну не страшны ни коррозия, ни высокие температуры. А вот его солидный вес – недостаток, конечно, явный.
Нержавеющие баки для бани: легкие и долговечные
Но сегодня все большую популярность приобретает бак для бани из нержавейки – от него не нужно изолировать влагу, теплопроводимостью он обладает превосходной, а коэффициент деформации из-за резких колебаний температур ничтожно мал и ни в какое сравнение не идет со свойствами черных металлов.
Лучшие марки для таких баков — 8-12X18H10 (304) и 08X17 (430), которые еще используются для изготовления посуды. Они устойчивы к даже запредельным температурам, гигиеничны и не поддаются коррозии или деформации.
Делаются такие баки для бани из прочной и тонкой листовой нержавеющей стали, куда монтируются для ввода и подачи воды специальных шаровых кранов. Уход за такими баками предельно прост.
Эмалированные баки – хороши при осторожном обращении
Избавят от неприятной ржавчины и эмалированные баки. Единственный их недостаток – это возможные сколы, которые и приведут к коррозии. Но их можно обработать специальной термостойкой краской – если только сам бак в печь вставляться не будет.
