Принцип действия системы обогрева
Система обогрева действует в автоматическом режиме. Вмешательство пользователя практически не требуется. Это обеспечивается тем, что в конструкции предусматривается наличие специального датчика, который непрерывно получает данные о температуре окружающей среды. Он передает сигнал к регулятору, который замыкает цепь подачи электрического тока и уже нагревательные элементы вступают в действие, разогревая слой снежного покрова или льда.
Состав системы обогрева
При необходимости активацию можно произвести вручную, обычно для этого предусмотрен дополнительный переключатель.
Способы, препятствующие появлению обледенения.
Существуют следующие способы, снижающие интенсивность наледеоразования:
- Создание эффекта «холодной» крыши. Крыша считается «теплой», если снег на ней начинает таять при -10 °С. За счет утепления и вентиляции чердачного пространства прекращается нагрев верхнего перекрытия от обогреваемых комнат. Снег просто лежит на полотне и не превращается в глыбы льда.
- Организация самоочистки поверхности. Кровли с углом наклона более 30 градусов считаются самоочищающимися. Зимние осадки на них долго не задерживаются и практически сразу скатываются в низ. Но водосточные желоба и трубы все равно, без специального покрытия или принудительного обогрева, будут покрываться льдом.
- Периодическая чистка обледеневших участков. Очистка крыши от наледи процесс трудоёмкий и опасный для исполнителя, так как лед прочно удерживается за неровности покрытия, а работа выполняется в верхней части здания. Так же в процессе механической чистки может произойти повреждения защитного слоя. Перед проведением подобных мероприятий часть территории, на которую могут попасть сбитые сосульки, обязательно ограждается.
- Нанесение специального покрытия. Прочное сцепление льда и снега с материалом кровли обеспечивается за счет хорошей смачиваемости указанных компонентов. Для снижения адгезии, крыша и водостоки могут быть обработаны гидрофобным составом, что позволит каплям воды, снежинкам, под действием силы тяжести и ветра, свободно удалятся с поверхности.
- Применение систем обогрева кровли и водостоков. Принудительный обогрев верхней части здания является самым эффективным способом борьбы с обледенением. Не популярность систем среди обычного обывателя обусловлена высокой стоимости компонентов и монтажных работ, а так же дополнительным расходом электроэнергии. В основном обогрев кровли устанавливается на промышленных сооружениях в целях безопасности персонала и в индивидуальных архитектурных постройках с систематическим обмерзанием крыши и водостоков.
Особенности выбора управляющей автоматики
Электрический монтаж имеет несколько видов. Выбор схемы подключения через контроллер влажности и температуры автоматического типа наиболее оправдан. Система получается полностью автоматизированной благодаря датчикам влажности, установленным в тех местах крыши, где чаще всего скапливается снег и талый лед. Автоматический блок управления и саморегулирующиеся кабели приводят к высокому КПД системы и экономии электроэнергии. Возможно подключение через датчик воздуха или терморегулятор. Такая система использует лишь один параметр в своей работе — температуру воздуха. А вероятность образования льда уже не учитывается. Ручное подключение — это наиболее дешевый способ, но требует постоянного внимания и контроля за погодными условиями.
Обогрев крыши и водостоков является относительно недорогим и качественным вариантом защиты здания в сложных климатических условиях и при сезонных переменах погоды.
Устройство
Поддержание постоянной температуры на поверхности кровельного покрытия может осуществляться с помощью кабеля, который питается от электрической сети и передает тепло окружающей среде. Система обогрева состоит из трех частей:
- Нагревательная. В нагревательную часть системы входит электрический кабель для обогрева, который укладывают вдоль водосточных желобов, воронок, ендов. Одна или две волнистых линии термокабеля способны полностью растопить снег. Во укладки монтажа нагревательных проводов из можно резать на куски нужной длины, изгибать, придавать любую форму. У резистивного кабеля есть преимущество – он более компактный и удобный в установке.
- Распределяющая. Распределяющая часть устройства состоит из элементов монтажа, различных датчиков, фиксирующих состояние окружающей среды, а также распределительных коробок. Задача такой системы распределить свою мощность, передать питание нагревательному проводу, обеспечить передачу сигналов от датчиков к управляющему блоку и обратно.
- Управляющая. В управлении устройством учувствуют терморегуляторы, пусковая и предохранительная системы, а также щит управления. Самой совершенной считается саморегулирующаяся система обогрева, но установки такой конструкции требуются специальные саморегулирующееся кабеля.
Где необходимо устанавливать обогрев
Монтаж обогрева
Порядок монтажа системы антиобледенения
После выполнения всех необходимых расчётов приступают к подготовительным мероприятиям, собирают необходимый инструмент и закупают материалы и оборудование. После этого начинают монтаж системы «антилёд».
Подготовительный этап
Подготовка основания включает в себя удаление неработоспособных элементов старой системы снеготаяния, если такая была ранее установлены. Места укладки греющего кабеля очищают от накопившегося мусора и грязи. Кроме того, осматривают кровлю с целью выявления предметов и острых краёв, таящих в себе опасность повреждения кабеля.
Монтажные работы
Сборку обогревающей системы начинают с крепления электронного модуля. Лучше всего для его установки использовать отдельный шкаф управления. Монтаж других элементов конструкции ведут в такой последовательности:
- Устанавливают сигнальные сенсоры. Датчик температуры следует закрепить в месте, исключающем попадание прямых солнечных лучей, вдали от систем отопления, вентиляции и кондиционирования. Сенсор выпадения осадков монтируют на открытом участке крыши. Датчики влажности крепят в зонах, которые первыми оказываются под действием талой воды.Сигнальные датчики устанавливают таким образом, чтобы обеспечить возможность их чёткого и своевременного срабатывания
- Прокладывают силовые и сигнальные кабели. Для их крепления используют нейлоновые стяжки и пластиковые фиксаторы. После укладки проводники следует прозвонить, а в силовых линиях дополнительно измерить сопротивление изоляции.
- Укладывают греющие кабели. Для их фиксации используют предусмотренные производителем кронштейны, металлические зажимы и накладки. Можно также использовать перфорированную монтажную ленту с тем условием, чтобы не были повреждены оболочки нагревателей. При укладке следует исключить возможность свободного провисания обогревающих линий в воздухе.Для крепления греющего кабеля можно использовать специальную перфорированную ленту
Концы кабелей заводят в распределительные коробки, замеряют сопротивление и отсутствие пробоя изоляции у каждой секции. Минимальное значение, которое при этом должен показать мегомметр, — 10 Мом/м.Для монтажа и крепления греющего кабеля в водостоках длиной более 3 м используют металлический трос
- Выполняют электрические подключения греющих, силовых и сигнальных кабелей между собой и с блоком управления. Нагревательные секции и шкаф управления заземляют.Подключение нагревательных кабелей выполняют в строгом соответствии со схемой коммутации и защиты
- При подходящей температуре наружного воздуха проводят включение антиобледенительной системы на 1 час, после чего замеряют потребляемый каждой секцией ток. В случае отклонения от номинальных значений, выявляют и устраняют причины неполадок. Для проверки работоспособности датчиков воды и осадков при чистом небе допускается их полив водой.
Видео: анимированная инструкция по монтажу нагревательного кабеля
Согласно СНиПу –85, который регламентирует порядок установки и эксплуатации электротехнических устройств, монтаж греющих кабелей можно вести при температуре наружного воздуха не ниже минус 15 °C. Установку нагревателей необходимо завершить до выпадения первого снега и образования наледи на крыше. Лучшим временем для монтажа можно считать последние недели осени. Если же по какой-либо причине работы затянулись до появления снежных шапок и ледяных пробок на крыше и в водостоке, то потребуется тщательная очистка мест укладки кабеля от осадков.
Монтаж системы антиобледенения связан с риском, поэтому работать без страховки запрещено
Выбор аппаратуры управления и защиты
Включение и выключение нагревающих кабелей в заданных температурных границах и в соответствии с состоянием датчиков влажности и осадков происходит по команде модуля контроля и управления. В зависимости от сложности и функциональности, эти устройства делятся на два типа:
термостатические устройства. Представляют собой приборы, которые реагируют на изменение сопротивления датчика температуры. Термостат позволяет устанавливать предельную температуру, при которой встроенное реле подключает внешнюю нагрузку. При использовании нагревателей большой мощности коммутация осуществляется с использованием внешних контакторов или магнитных пускателей;
Термостат регулирует систему снеготаяния
- метеостанции. Устройства этого типа отслеживают не только температуру, но и влажность, наличие осадков и другие погодные факторы. Наличие дополнительных датчиков позволяет включать нагрев только по факту появления осадков.
Конечно же, первый вариант в силу своей конструктивной простоты стоит в разы дешевле второго. Несмотря на это, использовать его в регионах с высокой влажностью не рекомендуется, поскольку в этом случае появляются риски неправильной интерпретации данных термодатчика. В результате вместо своевременного таяния снега на крыше могут накапливаться залежи льда.
Метеостанция установки «антилёд»и схема её подключения
Метеостанция лишена этих недостатков, но имеет более сложную конструкцию, а следовательно, и менее надёжна. Тем не менее выбор этого варианта позволит построить систему снеготаяния, способную работать в автоматическом режиме и за счёт более чуткого управления экономить электроэнергию.
Для защиты элементов системы при превышении тока нагрузки или коротком замыкании в электрическую схему устанавливают автоматический выключатель. Кроме того, используют устройство защитного отключения, которое отслеживает утечки тока через изоляцию и при её появлении может обесточить всю систему или отключить отдельные секторы нагревателей.
Как закрепить кабель на крыше и водостоке
После этого на крыше прикручиваете крепежные клипсы или ленту.
Чтобы не было течи, не забывайте обработать места входа саморезов герметиком.
Шаг между верхним и нижним рядом клипс – 60см.
Ошибка №5
Для монтажа нагревательного кабеля на крыше применяйте только специализированный крепеж.
Забудьте про хомутики, которые часто используют для прокладки кабеля по стенам в доме.
Для отдельных видов кровли выпускаются специальные лепестки на защелках. С ними даже дырявить ничего не придется.
Есть еще метод крепежа с применением самоклеющейся герметизирующей ленты на алюминиевой основе.
Как уверяет производитель, лента имеет высокий уровень адгезии, является термостойкой и долговечной. Но все-таки большинство предпочитают сквозной крепеж кабеля, считая его более прагматичным и надежным.
Перед монтажом нагревательного кабеля обязательно проверяйте его сопротивление и целостность жил мультиметром.
Данные по сопротивлению должны быть указаны в паспорте на изделие.
Если все в порядке, укладываете кабель волнами согласно закрепленных клипс на скате крыши.
После чего, холодный конец заводится в монтажную коробку под коньком.
Секции для водостока также прозваниваются. Как между рабочими жилами, так и с защитным проводником.
Между заземляющим защитным проводником и рабочими жилами изоляция должна достигать нескольких мегом.
Такую проверку осуществляют уже не мультиметром, а мегомметром.
Все данные обязательно записывайте в паспорт, дабы потом было с чем сравнивать. Вдруг через несколько лет вам понадобится найти причину неработоспособности системы.
После всех проверок, желоб тщательно очищается от грязи и мусора.
Внутри него закрепляется монтажная лента. Чаще всего это делается на заклепках.
Но есть и бесклепочное крепление.
Лучше всего применить комбинированный вариант. Через каждые 1,0-1,5м заклепываете ленту, а посреди этих отрезков укладываете пластиковые распорки, которые просто раздвигают кабель между собой.
Горизонтальный участок кабеля укладывается в желоб, а вертикальный при помощи тросика спускается вниз по водостоку.
Обратите внимание, если у вас дома есть домашние питомцы, они очень любят погрызть такой кабель, провокационно выглядывающий из трубы
Ошибка №6
В данной ситуации нельзя делать его выпуск на улицу, а петлю лучше запрятать внутри.
Тросик вертикального участка кабеля подвешивается на крючок.
Данный трос обязателен при высоте труб свыше 4м. Кстати, при прокладке кабеля в ендове, также зачастую применяют несущий трос.
Он воспринимает всю механическую нагрузку, защищая оболочку от повреждения.

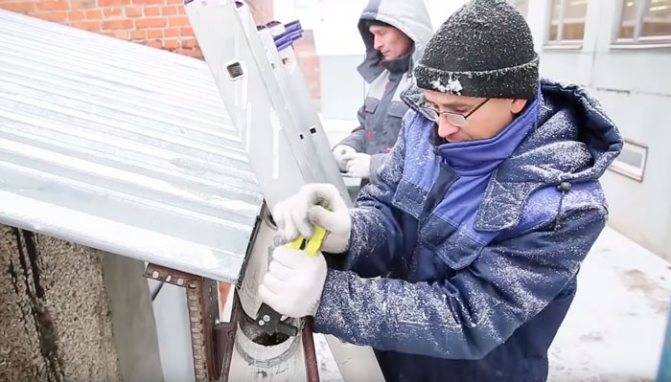

Вместо тросика в водостоке можно использовать цепь. Она должна быть оцинкованной, дабы не ржавела от постоянного соприкосновения с водой.
Кабель через специальные распорки просто одевается на отдельные звенья.
Последнее звено сверху подвешивается на распорный прут или шпильку.
Сама шпилька должна не просто лежать поперек отверстия в водостоке, ее желательно закрепить.
Например, за ту же монтажную ленту.
Ошибка №7
Не экономьте и не опускайте кабель в трубу без такой цепи или троса.
Они выполняют защитную функцию. В случае неработоспособности системы, лед очень быстро налипает на кабель в водостоке, увеличивая его массу в несколько раз.
И чтобы его не порвало от такой нагрузки и требуется дополнительный несущий элемент.
После укладки все холодные концы кабелей заводятся в монтажную коробку.
Весь процесс повторяется на всех скатах крыши.
Если у вас есть пристройка без водостоков (гараж), на нем также размещается кабель, но таким образом, чтобы его петли свисали на несколько сантиметров вниз (5-8см).
Это так называемая схема “капающая петля”.
Сколько кабеля нужно — метраж и мощность?
Как подсчитать нужный метраж кабеля? Для этого умножьте на два общую длину желоба и сливной трубы (при монтаже двух ниток обогрева).
После чего рассчитайте высоту укладки кабеля на крыше и прибавьте расстояние от конца кровли до дна желоба.
С учетом рекомендуемого шага укладки в 10-15см вы и получите длину нагревательной секции и всей системы анти-обледенения.
Ошибка №3
Не забывайте, что излишки кабеля — это такой же недостаток, как и нехватка длины.
Какой мощности выбирать кабель? При ширине желоба до 15см достаточно будет проложить одну нитку мощностью в 30-40Вт/м.
Ошибка №4
При использовании кабеля менее 30Вт/м вы столкнетесь с серьезными проблемами. Система просто не будет справляться со своими задачами при определенных температурах и обильных осадках.
Если другой мощности не нашли, закладывайте большее количество ниток.
Для желобов шире 15см потребуется уложить две нитки кабеля. Мощность та же самая – 30-40Вт/м.
Давайте рассмотрим весь цикл монтажа системы обогрева кровли и подключение автоматики для дома с крышей, имеющей плохую теплоизоляцию. То есть, когда требуется выполнить антиобледенение не только водостоков, но и самой крыши.
Выбор оборудования
Для установки на наружных площадях используют нагревательные кабели Thermocable с погонной мощностью 20 — 25 Вт/м при напряжении 230 В (тип SVK – 20, SVK – 20 PRO и SVK – 25). Если нагревательный кабель укладывают на крыше с мягким покрытием или устанавливают в пластиковых желобах или водосточных трубах, его максимальную мощность ограничивают значением 20 Вт/м. Вся линейка кабелей SVK-20.
Для надежного закрепления кабеля с шагом в соответствии с расчетами, в процессе укладки применяется специальная монтажная лента с шагом крепления кабеля 2,5 см. Возможно закрепление линий нагревательного кабеля на сетке с помощью хомутов. В этом случае необходимо аккуратно затягивать хомуты, чтобы не пережать нагревательный кабель, в противном случае в этом месте возможен его перегрев, и последующий выход кабеля из строя.
В качестве системы управления применяется Thermoreg ETV либо Thermoreg ETR c датчиком температуры воздуха. Для достижения максимальной экономичности и эффективности системы применяется Thermoreg ETO2 со встроенным процессором и датчиками температуры и влажности. Вся линейка терморегуляторов.
Нагревательный кабель Thermo (Швеция)
- Двухжильный экранированный кабель, тип SVK
- Сечение кабеля — 6,7 мм
- Токоведущие жилы защищены сплошным экраном из алюминиевой фольги, внутри которого проходит многожильный проводник заземления из луженой меди
- Внутренняя изоляция жил из силиконовой резины, стойкой к перепадам температур
- Предназначен для управления системами электрообогрева пола и электрического отопления помещений.
- Комплектуется датчиком температуры пола с длиной кабеля 3 м.
- Номинальное напряжение: 230 В, 50 Гц.
Правила эксплуатации систем
Расчёт необходимого уровня мощности и определение других параметров системы антиобледенения лучше всего доверить специалистам. Если же такой возможности нет, то следует учитывать правила эксплуатации и рекомендации экспертов, ведь от этого зависит безопасность и эффективная работа устройств. Основные правила заключаются в следующем:
монтаж системы проводится только в сухую тёплую погоду на чистой, сухой поверхности; в процессе крепления важно избегать повреждения кабеля, а если это произошло, то нужно полностью заменить нагревательный элемент; очистка крыши от снега проводится после отключения системы и максимально осторожно — нельзя повредить кабель и датчики; нужно установить автоматический выключатель для защиты цепи от короткого замыкания; все датчики должны располагаться в местах, доступных для обслуживания; реле времени, программируемые коммутаторы обеспечат автоматическое управление, так как ручное не всегда возможно. При эксплуатации системы важно отслеживать состояние кабеля, своевременно выявлять его повреждения и заменять вышедшие из строя элементы. Если необходима долговечная и эффективная система, то лучше всего приобрести качественный кабель, имеющий хороший внешний слой защиты
Если необходима долговечная и эффективная система, то лучше всего приобрести качественный кабель, имеющий хороший внешний слой защиты
При эксплуатации системы важно отслеживать состояние кабеля, своевременно выявлять его повреждения и заменять вышедшие из строя элементы. Если необходима долговечная и эффективная система, то лучше всего приобрести качественный кабель, имеющий хороший внешний слой защиты. Поэтому эксперты советуют не экономить на качестве всех компонентов системы антиобледенения и приобрести качественный и безопасный вариант
Поэтому эксперты советуют не экономить на качестве всех компонентов системы антиобледенения и приобрести качественный и безопасный вариант.
Видео: подключение саморегулирующегося кабеля
Система антиобледенения удобна не только для кровли и водостоков, но также и ступеней наружных лестницы и других поверхностей, на которых нужно предотвратить образование наледи
При этом важно убедиться в безопасном устройстве электрической системы и произвести квалифицированный монтаж с соблюдением всех указанных в нашей статье правил
Порядок монтажа системы антиобледенения
После выполнения всех необходимых расчётов приступают к подготовительным мероприятиям, собирают необходимый инструмент и закупают материалы и оборудование. После этого начинают монтаж системы «антилёд».
Подготовительный этап
Подготовка основания включает в себя удаление неработоспособных элементов старой системы снеготаяния, если такая была ранее установлены. Места укладки греющего кабеля очищают от накопившегося мусора и грязи. Кроме того, осматривают кровлю с целью выявления предметов и острых краёв, таящих в себе опасность повреждения кабеля.
Монтажные работы
Сборку обогревающей системы начинают с крепления электронного модуля. Лучше всего для его установки использовать отдельный шкаф управления. Монтаж других элементов конструкции ведут в такой последовательности:
Устанавливают сигнальные сенсоры. Датчик температуры следует закрепить в месте, исключающем попадание прямых солнечных лучей, вдали от систем отопления, вентиляции и кондиционирования. Сенсор выпадения осадков монтируют на открытом участке крыши. Датчики влажности крепят в зонах, которые первыми оказываются под действием талой воды.
- Прокладывают силовые и сигнальные кабели. Для их крепления используют нейлоновые стяжки и пластиковые фиксаторы. После укладки проводники следует прозвонить, а в силовых линиях дополнительно измерить сопротивление изоляции.
Укладывают греющие кабели. Для их фиксации используют предусмотренные производителем кронштейны, металлические зажимы и накладки. Можно также использовать перфорированную монтажную ленту с тем условием, чтобы не были повреждены оболочки нагревателей. При укладке следует исключить возможность свободного провисания обогревающих линий в воздухе.
Концы кабелей заводят в распределительные коробки, замеряют сопротивление и отсутствие пробоя изоляции у каждой секции. Минимальное значение, которое при этом должен показать мегомметр, — 10 Мом/м.
Выполняют электрические подключения греющих, силовых и сигнальных кабелей между собой и с блоком управления. Нагревательные секции и шкаф управления заземляют.
- При подходящей температуре наружного воздуха проводят включение антиобледенительной системы на 1 час, после чего замеряют потребляемый каждой секцией ток. В случае отклонения от номинальных значений, выявляют и устраняют причины неполадок. Для проверки работоспособности датчиков воды и осадков при чистом небе допускается их полив водой.
Видео: анимированная инструкция по монтажу нагревательного кабеля
Согласно СНиПу 3.05.06–85, который регламентирует порядок установки и эксплуатации электротехнических устройств, монтаж греющих кабелей можно вести при температуре наружного воздуха не ниже минус 15 °C. Установку нагревателей необходимо завершить до выпадения первого снега и образования наледи на крыше. Лучшим временем для монтажа можно считать последние недели осени. Если же по какой-либо причине работы затянулись до появления снежных шапок и ледяных пробок на крыше и в водостоке, то потребуется тщательная очистка мест укладки кабеля от осадков.
Монтаж системы антиобледенения крыши — материалы
Для монтажа системы анти-лед вам понадобятся следующие материалы:
трехжильный кабель питания 220В – ВВГ
щиток под аппаратуру управления
автоматика (полная комплектация будет приведена ниже в схемах)
кабель КВВГ
Это контрольный кабель, которым будут подключаться датчики.
датчики – осадков, влажности, температуры
защитные распредкоробки
Они должны иметь степень защиты IP55.
лента монтажная для крепления кабеля обогрева
оцинкованный тросик или цепь
крепежные клипсы
сам резистивный нагревательный кабель
С чего начинается монтаж? Первым делом на земле отмерьте кабель по монтажной ленте. Расстояние между лентами выбирайте от 30 до 50см.
Тут же вымеряется спуск в водосток и монтируется тросик.
Элементы водостоков
В их перечень входят:
- Желоб. Предназначен, чтобы собирать дождевую, талую воды с крыши.
- Заглушка желоба. Крепится на торцах. Направляет воду по сторону уклона к воронке.
- Соединитель желоба. Им принято соединять желоба между собой. Герметичность достигается за счет уплотнителя из резины.
- Универсальный угол. Изменяет направление потока воды. Закреплять нужно на внутренних, наружных углах крыши.

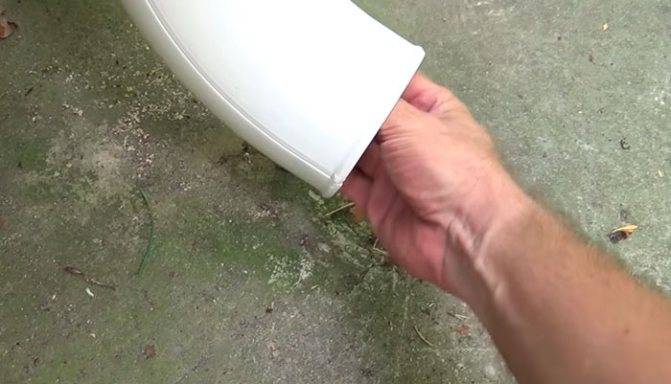

- Колено трубы. Часто используется для аккуратного обхода элементов фасада зданий. Изменяет направление стока воды по трубе.
- Воронка. Работает как водоприемник. Соединяет желоба с трубами. Перенаправляет воду из водосборной в водосливную систему.
- Труба водосточная. Предназначена для вертикального стока воды.
- Муфта соединительная. Элемент крепежа труб. Отвечает за компенсацию температурного расширения.
- Слив. Отводит воду из системы в почву.
- Универсальный хомут. Позволяет прикреплять трубу на нужном расстоянии от дома.
- Металлический, пластиковый кронштейны. Требуются для монтажа желоба на карнизе крыши.
- Прямой или боковой удлинитель кронштейна. Используется, когда нужно прикрепить кронштейн желоба к стропилам или скату кровли.
- Регулируемый угол. Подойдет для прямых углов и до 150 градусов.
- Хомут крепежа трубы к фасаду здания.
- Защитная решетка. Предотвращает попадание мусора в водоотводную конструкцию.
- Поворотный отлив карнизного свеса для пристенного крепежа.
Количество и наименования элементов для разных видов крыш могут отличаться и быть дополнены.
Что такое система обогрева кровли
Называется она по-разному: система снеготаяния, система обогрева или антилёд. Состоит такое приспособление из большого количества датчиков, проводов, исполнительных и контрольно-измерительных приборов, а также нагревательных элементов. Такой комплекс предотвращает образование обледенения на поверхности кровли и не даёт скапливаться излишкам снега.
Не стоит обогревать всю поверхность крыши, поэтому для установки обогревателей выбираются определённые места, являющиеся самыми подверженными скапливанию льда и снега, а также места, которые могут пропускать влагу внутрь кровельного пирога. Так система должна обязательно охватывать края скатов и поверхность ендовы, а также покрывать всю длину водостоков.
Также удобно то, что кабели можно монтировать и после окончания строительства в любое свободное время, потому что система чаще всего располагается на поверхности кровельного материала.
обогрев крыши Кабель для обогрева кровли можно монтировать в любое времяИсточник kryshadoma.com
Если система обогрева кровли вашего дома выполнена правильно и грамотно, то вы можете забыть о падающем с крыши снеге. Ещё такое приспособление облегчает нагрузку на стропильную систему, что способствует большей долговечности кровельного пирога. Дополнительно вы получите хорошую защиту водостока. Ведь часты случаи, когда он трескается от заледеневшей скопившейся внутри воды.
Кстати говоря, антиобледенительная система избавляет хозяев дома от регулярной ручной чистки кровельного материала.
Чем опасна наледь для крыши и водостоков
На крышах с небольшим уклоном зимой могут скапливаться довольно внушительные снежные шапки, весом до 100 кг/м2. Наибольшему риску в таком случае подвергаются скаты с углом наклона 30 градусов. Для защиты стропил от деформации необходима регулярная чистка кровли от снега и сосулек.
Возможные негативные последствия при скоплении снега на кровле:
- Кровельные материалы повреждаются. Из-за того, что поверхность крыши отапливаемого дома слегка подтапливает снежную массу, на ее поверхности постепенно возникает ледяная корка. Во время весеннего таяния, когда снег сходит с кровли, наледь часто царапает поверхность. В дальнейшем в местах повреждений начинает возникать коррозия.
- Риск деформации водостоков. Если активное снеготаяние сменяется заморозками, застывшая внутри водосточной системы вода может разорвать или серьезно повредить трубы и желоба.
- Резкое схождение снега и обвал сосулек. Подобные явления нередко становятся причиной серьезных травм случайных пешеходов и повреждения стоящих рядом с домом объектов и автомобилей.
Последовательность монтажа системы антиобледенения
Выполнить монтажные работы без познаний в области электричество своими руками не получится. Для работы потребуются определенные знания. Лучше с установкой справиться профессионал. Для самостоятельного монтажа необходимо учитывать ряд правил и рекомендаций.
Для того чтобы произвести монтаж системы антиобледенения, лучше обратиться за помощью к специалистам
Правила установки системы антилед:
- Для труб из пластика, металла и металлопластика потроебуется смонтировать 2 кабеля с мощностью 20 Вт на погонный метр. Для труб большого размера потребуется мощность 30 Вт.
- В желобе следует установить пару греющих нитей. Мощность приборов составляет 200-300 Вт.
- В ендовах кабелях размещается в верхней и нижней части конструкции. На один погонный метр необходима мощность в 250 Вт.
- На линии стока воды потребуется установить два кабеля.
Для фиксации кабеля в трубах используют монтажную ленту или специальные трубки. В желобах также применяется лента. Для работы лучше подбирать материал большой толщины. Это увеличит долговечность использования ленты.
Монтаж системы снеготаяния начинается с подготовительных работ. Разрезают кабель, соединяют его муфтами и устанавливают на выбранных участках. Затем монтируют коробки. Далее для каждой секции потребуется рассчитать показатель сопротивления изоляции. Следующий этап – установка сигнализатора термостата. Завершающие работы заключаются в укладке силового и сигнального кабеля и щита управления.
Как избежать образования наледи на кровле и в водостоках
Основная причина таяния снега и образования наледи и сосулек в зимний период – поступление тепла из чердака. Для уменьшения количества этого тепла чердак под крышей лучше теплоизолировать. А если есть окна вблизи кровли – загерметизировать их. В идеальном случае чердак должен быть холодным, с температурой, равной температуре на улице.
Таким образом, количество греющего кабеля можно сократить, а мощность его выбрать минимально необходимую для обогрева кровли. В водостоках попадание снега неизбежно. При теплых зимах, или в осенне-весенний период, когда средняя дневная температура близка к нулю, периодическое таяние снега и застывание воды приводит к образованию наледи. И для полноценного функционирования всей системы водостоки необходимо обогревать.
Монтаж системы антиобледенения крыши — материалы
Для монтажа системы анти-лед вам понадобятся следующие материалы:
трехжильный кабель питания 220В – ВВГ
щиток под аппаратуру управления
автоматика (полная комплектация будет приведена ниже в схемах)
кабель КВВГ
Это контрольный кабель, которым будут подключаться датчики.
датчики – осадков, влажности, температуры
защитные распредкоробки
Они должны иметь степень защиты IP55.
лента монтажная для крепления кабеля обогрева
оцинкованный тросик или цепь
крепежные клипсы
сам резистивный нагревательный кабель
С чего начинается монтаж? Первым делом на земле отмерьте кабель по монтажной ленте. Расстояние между лентами выбирайте от 30 до 50см.
Тут же вымеряется спуск в водосток и монтируется тросик.
Устройство
Обогрев водостоков – это антиобледенительная система, предохраняющая кровлю от образования ледяной корки, повреждающей покрытие, накапливания снеговой шапки большой массы.
Монтаж устройства с такими функциями является обязательным условием эффективной эксплуатации теплых крыш. Оно состоит из следующих конструктивных элементов:
Устройство систtvs обогрева водостока кровли
- Кабель. Антиобледенительная система в основном состоит из нагревательных кабелей. Они прокладываются вдоль водосточных желобов, стояков и труб, по всей протяженности карнизов, вокруг водоприемных воронок. Нагревательный кабель находится в трёхслойной оболочке, что позволяет выполнять монтаж в любых погодных условиях. Цена этих элементов зависит от количества защитных слоев и типа оборудования.
- Датчики. Этим термином обозначают приборы, контролирующие внешние условия. Температурный датчик фиксирует температуру окружающей среды, датчик воды и осадков улавливают наличие или отсутствие дождя. Ориентируясь на показания датчиков, антиобледенительная система решает, до какой температуры и в каких местах нагревать кабель. Выбирая режим работы, она оптимизирует расход электроэнергии.
- Контроллер. Этот прибор устанавливается внутри дома, обычно около электрического щитка, он регулирует температуру, на которую нагревается кабель. Цена антиобледенительного саморегулирующегося оборудования с контроллером выше, чем настраиваемых вручную.
- Распределительные коробки. В распределительных коробках осуществляется подключение нагревающего кабеля к силовому проводу, от которого идет электричество. Они должны быть герметичными, так как монтаж выполняется на крыше, где нет защиты от атмосферных осадков.
- Защитная автоматика. Предохранительное реле, которое делает монтаж и эксплуатацию оборудования безопасными для человека. При скачке напряжения или коротком замыкании реле срабатывает, а антиобледенительная система отключается, чтобы предотвратить удары током.
Схема работы антиобледенительной системы
Как можно обогреть водостоки
Климат многих регионов тяжело назвать мягким, зимние месяцы обычно достаточно суровые, снежные, температура может опускаться до довольно низких значений. При этом сильному влиянию оказываются подвержены кровли зданий, на которых скапливаются большие массы снега и наледи, а это чревато целым рядом проблем: на краях крыш образуются сосульки, опасные для здоровья и жизни человека, снег и лед на кровле способствуют тому, что конструкция крыши может разрушаться.
Обогрев водосточной системы своими руками необходим, чтобы растапливать снег и наледь.
Для того чтобы избежать подобных неприятностей, рекомендуется обогрев водостоков посредством специальных кабельных систем, которые позволяют растопить снег и лед в желобах и водосточных трубах, отвести талую воду на безопасное расстояние от дома и его фундамента.
Установка таких систем для кровли – достаточно сложное и затратное дело, но это полностью себя оправдывает. Многие предпочитают удешевлять работы, укладывая кабель только на поверхность крыши, считая, что этого вполне достаточно, но это далеко не так. Часто снег и лед полностью забивает желоба и водосточные трубы, и талая вода может только принести вред крыше, ей некуда спускаться, да и водосточные трубы, забитые льдом, могут просто лопнуть.
Обогрев водостоков может осуществляться несколькими методами, которые отличаются не только способом укладки кабеля, но и его типом. Такая система может быть уложена своими руками, но ее расчет и проверку перед запуском лучше всего доверить профессионалам, которые смогут гарантировать безопасность работы кабельного электрического обогрева.
